Native-RLS — бытовое водоотведение

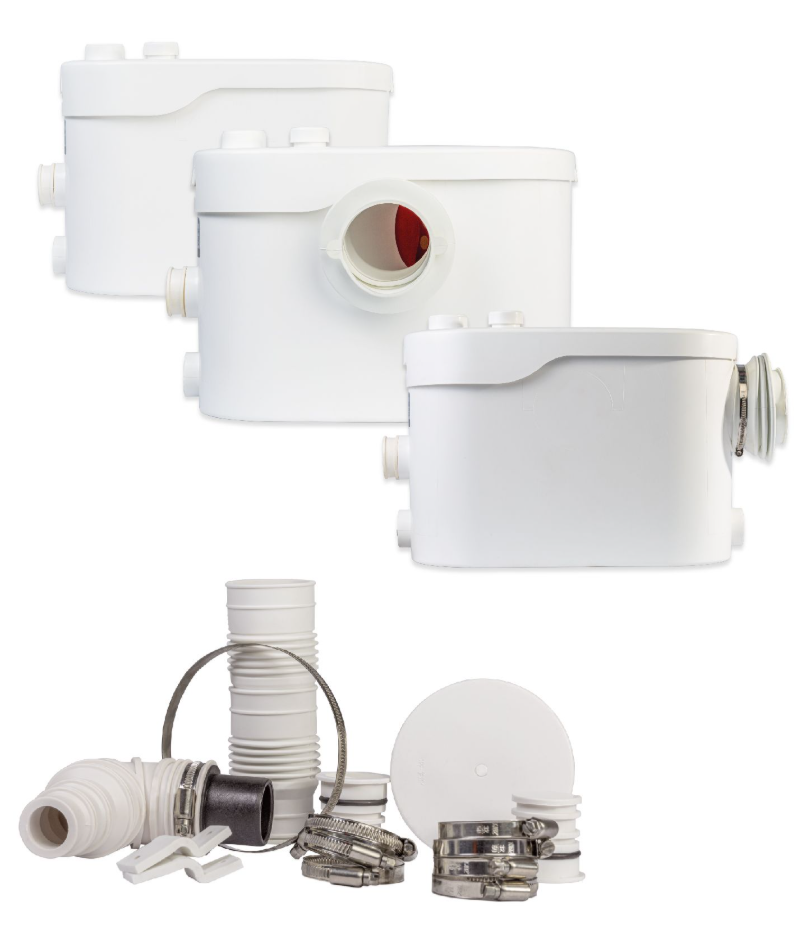

Малогабаритные напорные установки Native-RLS
Подбор и поставка компактных установок Native-RLS 3 и Native-RLS 2 для автоматического отвода загрязнённой и сточной воды, когда самотёчная канализация невозможна или сантехника расположена ниже уровня выпуска.
RLS 3 для подключения до трёх источников стока
FWC / SWC исполнения с подключением унитаза
RLS 2 компактное решение для серой воды
PDF рабочее поле, габариты, схема подключения
1~230 В питание бытового класса
IPX4 защита корпуса по каталогу
pH 4–10 для допустимых стоков
Задачи применения
Когда нужна напорная канализационная установка
Native-RLS применяют там, где нужно отвести стоки от сантехнических приборов к канализационной магистрали под напором: в санузле, душевой, постирочной, техпомещении, подвале или при перепланировке.
Санузел
Унитаз и несколько точек
Для задач с унитазом выбирают исполнения RLS 3 FWC или RLS 3 SWC с режущим механизмом и подключением дополнительных источников стока.
Душ / раковина
Отвод загрязнённой воды
Для воды без фекалий подойдут RLS 3 или RLS 2 — выбор зависит от количества точек, габаритов и требуемого рабочего режима.
Перепланировка
Сантехника не у стояка
Установка помогает организовать водоотведение, когда самотёчный уклон трубопровода технически сложно обеспечить.
Сервис
Подбор по условиям
Для корректного выбора учитывают состав стока, количество приборов, высоту подъёма, длину трассы, диаметр трубы и температуру воды.
Линейка
Как выбрать Native-RLS 3, RLS 3 FWC, RLS 3 SWC или RLS 2
Главное отличие — допустимый тип стока и количество подключаемых источников. Для унитаза нужны исполнения RLS 3 FWC или RLS 3 SWC.
RLS 3 FWC / SWC
с унитазомДля сточных вод с содержанием фекалий. Возможно подключение одного унитаза и трёх дополнительных источников стока.
- FWC — фронтальное соединение с унитазом
- SWC — боковое соединение с унитазом
- режущий механизм
Мощность P20,4 кВт
Макс. расход117 л/мин
Макс. напор8 м
RLS 3
3 источникаДля загрязнённой воды без подключения унитаза. Возможно подключение трёх источников: душ, раковина, биде, стиральная или посудомоечная машина.
- без соединения с унитазом
- для загрязнённой воды
- напорный патрубок 23/28/32/44 мм
Мощность P20,4 кВт
Макс. расход125 л/мин
Макс. напор8 м
RLS 2
компактнаяДля автоматического отвода загрязнённой воды без длинноволокнистых включений, жиров и масел. Унитаз к этой модели не подключается.
- до двух источников стока
- возможен отвод конденсата
- подходит для сложных условий монтажа
Мощность P20,25 кВт
Питание1~230 В
Патрубки2×40 мм
Важно: для всех вариантов необходимо исключить попадание длинноволокнистых включений, жиров и масел. Для горячей воды и нестандартных режимов эксплуатации параметры уточняются по конкретной модели.
Рабочие характеристики

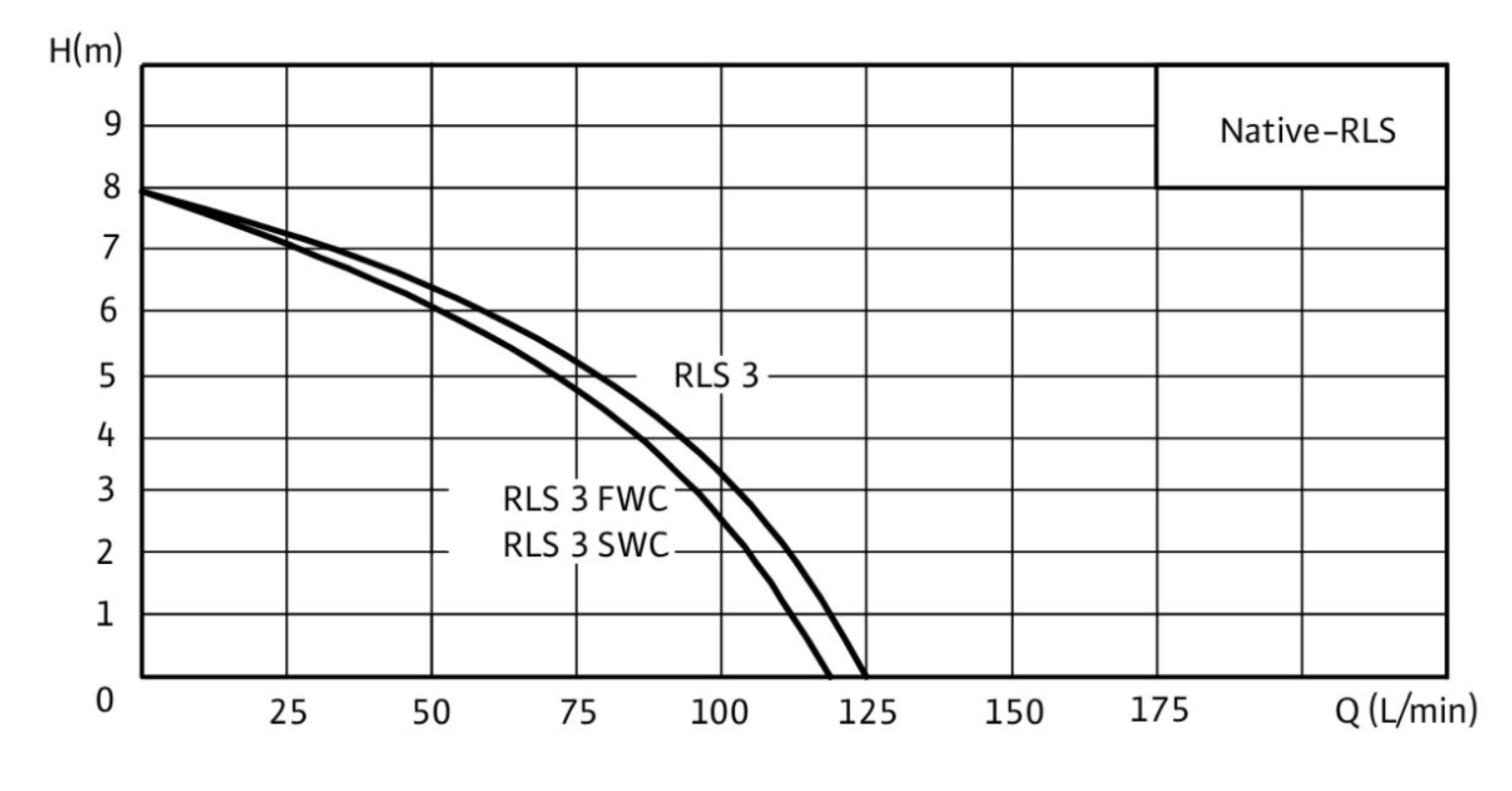

Рабочее поле для подбора по расходу и напору
По графику оценивают, сможет ли установка обеспечить требуемую подачу при заданной высоте подъёма и длине напорного трубопровода. Для точного подбора нужно учитывать не только высоту, но и потери давления на трассе, фитингах и обратном клапане.
- RLS 3 — рабочая зона до 8 м по напору
- RLS 3 FWC / SWC — исполнения для санузла с унитазом
- RLS 2 — компактная установка для серой воды
- если трасса длинная или сложная — лучше сделать инженерный расчёт
подбор по Q/H учёт высоты подъёма проверка диаметра трубы
Характеристики
Основные параметры Native-RLS
Таблица помогает быстро сравнить модели перед подбором. Наличие и возможность поставки конкретного артикула уточняются по запросу.
| Модель | Назначение | Мощность P2 | Макс. расход | Макс. напор | Питание | Присоединения | Особенности |
|---|---|---|---|---|---|---|---|
| RLS 3 FWC | Сточные воды с фекалиями, фронтальное подключение унитаза | 0,4 кВт | 117 л/мин | 8 м | 1~230 В / 50 Гц | 1×100 мм и 3×40 мм; напор 23/28/32/44 мм | режущий механизм, фильтр с активированным углём, обратные клапаны |
| RLS 3 SWC | Сточные воды с фекалиями, боковое подключение унитаза | 0,4 кВт | 117 л/мин | 8 м | 1~230 В / 50 Гц | 1×100 мм и 3×40 мм; напор 23/28/32/44 мм | режущий механизм, удобное боковое размещение относительно унитаза |
| RLS 3 | Загрязнённая вода без подключения унитаза | 0,4 кВт | 125 л/мин | 8 м | 1~230 В / 50 Гц | 3×40 мм; напор 23/28/32/44 мм | три источника стока, общий объём 15 л, объём включения 3,5 л |
| RLS 2 | Загрязнённая вода без длинноволокнистых включений, жиров и масел | 0,25 кВт | уточняется по рабочему графику | уточняется по рабочему графику | 1~230 В / 50 Гц | 2×40 мм; напор Ø30 мм, адаптер 23/28 мм | кабель 1,7 м, угольный фильтр, возможен отвод конденсата |
Температура перекачиваемой жидкости: для RLS 3 — от +1 °C до +75 °C, кратковременно до +90 °C до 60 минут; для RLS 2 — от +1 °C до +65 °C, кратковременно до +85 °C до 60 минут.
Конструкция
Габариты, подключение и доступ к обслуживанию
На этапе выбора важно проверить место установки, положение патрубков, доступ к ревизионной крышке и возможность обслуживания без демонтажа всей сантехнической зоны.
RLS 3 FWC — подключение унитаза спереди

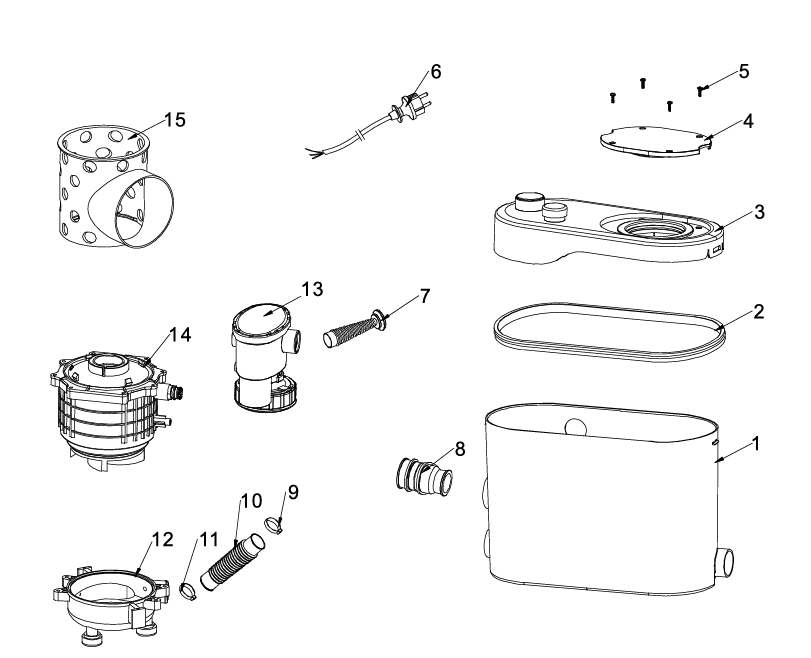

RLS 3 — габариты и присоединения
Комплектация
Что входит в поставку и из чего сделана установка
Комплектность зависит от модели, но установки поставляются готовыми к подключению с монтажными принадлежностями и инструкцией.
RLS 3
Материалы
- корпус резервуара — полипропилен
- корпус электродвигателя — полиамид
- режущий нож — нержавеющая сталь
RLS 2
Материалы
- гидравлический и внешний корпус — полипропилен
- рабочее колесо и корпус мотора — полиамид
- вал — нержавеющая сталь 2Cr13
Поставка
В комплекте
- готовая к подключению напорная установка
- монтажный комплект для приточного и напорного трубопроводов
- инструкция по монтажу и эксплуатации
Подбор
Что нужно проверить перед покупкой Native-RLS
Неверный выбор модели может привести к частым включениям, недостаточному напору, запахам или проблемам с обслуживанием. Поэтому лучше подбирать установку по реальной схеме объекта.
01
Тип стока
Отдельно определите, будет ли подключаться унитаз. Для фекальных стоков рассматривают только соответствующие исполнения RLS 3.
02
Количество точек
Укажите душ, раковину, биде, стиральную или посудомоечную машину, а также возможный источник конденсата.
03
Трасса трубопровода
Нужны высота подъёма, горизонтальная длина, диаметр напорной линии, количество поворотов и обратный клапан.
04
Температура воды
Для горячих стоков проверяют длительность воздействия температуры и соответствие режиму конкретной модели.
Документация
Скачать PDF Руководство Native-RLS для проектирования и монтажа
В документе можно проверить схему подключения, требования к установке, ограничения по эксплуатации, рабочие характеристики и габаритные размеры.
FAQ
Ответы на частые вопросы по Native-RLS
Коротко по выбору, ограничениям и монтажу малогабаритных напорных канализационных установок.
Можно ли подключить унитаз к Native-RLS 2?
Нет. Native-RLS 2 предназначена для загрязнённой воды без стоков от унитаза. Для унитаза выбирают RLS 3 FWC или RLS 3 SWC.
Чем отличаются RLS 3 FWC и RLS 3 SWC?
Оба исполнения рассчитаны на подключение унитаза и дополнительных источников стока. FWC — фронтальное соединение с унитазом, SWC — боковое соединение.
Можно ли подключить стиральную или посудомоечную машину?
Да, такие источники могут рассматриваться в составе схемы подключения, но нужно учитывать температуру, расход, режим работы и отсутствие жиров, масел и длинноволокнистых включений.
Какие данные нужны для подбора установки?
Нужны тип стока, список подключаемых приборов, высота подъёма, длина и диаметр напорной линии, количество поворотов, температура воды и место установки.
Можно ли ставить установку за фальшстеной?
Для компактных монтажей это возможно только при сохранении доступа к обслуживанию, ревизионным элементам и вентиляции. Для RLS 2 отдельно отмечается применение в сложных условиях монтажа, например за фальшстеной.
Заявка на подбор
Подберём Native-RLS под вашу схему водоотведения
Пришлите точки подключения, высоту подъёма, длину трассы и фото места монтажа. Проверим модель, присоединения, рабочую точку и подготовим предложение по поставке.
Для быстрого подбора укажите:
- модель: RLS 3 FWC, RLS 3 SWC, RLS 3 или RLS 2
- будет ли подключаться унитаз
- количество источников стока
- высоту подъёма и длину трубопровода
- температуру и характер перекачиваемой воды
