AIKON · серия MDZ

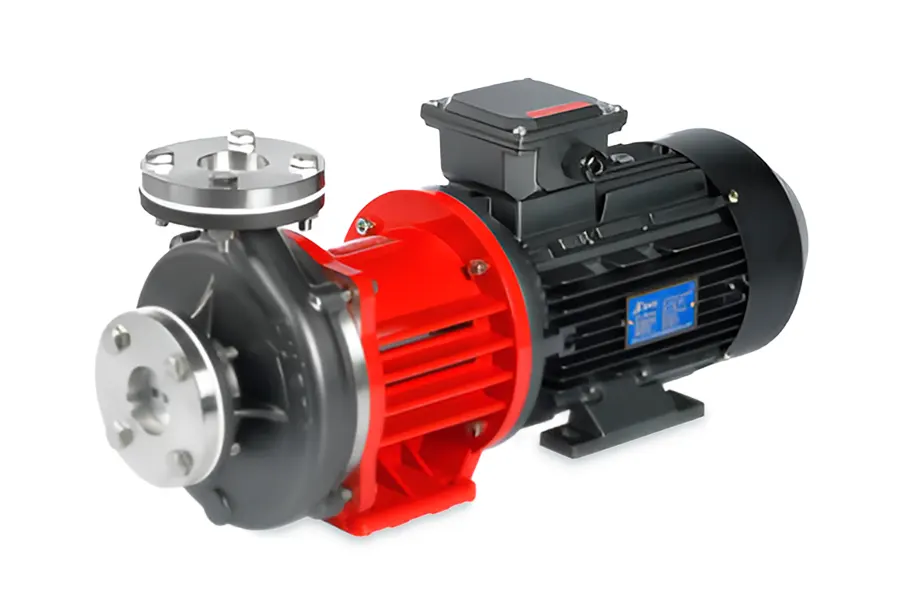

Герметичные насосы AIKON MDZ с магнитной муфтой
Горизонтальные консольно-моноблочные одноступенчатые насосы для нейтральных и агрессивных жидкостей, когда критичны герметичность, отсутствие уплотнения вала и работа при высоких или криогенных температурах.
до 25 м³/ч Подача по модельному ряду
до 35 м Напор по модельному ряду
0,75–7,5 кВт Мощность электродвигателя
−120…+350 °C Стандартный диапазон температуры среды
Коммерческие задачи
Цена, инженерный подбор и поставка AIKON MDZ
Стоимость зависит от рабочей точки, материалов, температурного исполнения, давления, двигателя и требований по взрывозащите. Для корректного предложения насос подбирается под конкретную среду и режим работы.
Нужен подбор
Проверим подачу, напор, NPSH, плотность, вязкость, температуру и химическую совместимость.
Нужна замена
Сопоставим рабочую точку, присоединения, материалы и габариты существующего агрегата.
Нужны документы
Предоставим каталог и доступные технические материалы для проекта и согласования.
Применение
Для опасных, летучих, токсичных и температурно сложных жидкостей
Серия рассчитана на процессы, где обычное уплотнение вала становится потенциальной точкой утечки, а материал проточной части должен подбираться под свойства среды.
Нефтехимия
Перекачивание технологических жидкостей, летучих и углеводородных сред в герметичном контуре.
Химическая промышленность
Нейтральные и коррозионно-активные жидкости при индивидуальной проверке материалов.
Фармацевтические процессы
Технологические контуры с повышенными требованиями к герметичности насосного агрегата.
Опасные отходы
Перекачивание жидких сред в установках переработки и обезвреживания отходов.
Водоочистка
Экологические и водоподготовительные процессы с химически активными реагентами.
Охлаждение и криогеника
Низко- и высокотемпературные контуры в пределах согласованного исполнения насоса.
Ключевое отличие
Герметичный привод без торцевого уплотнения вала
Крутящий момент передаётся через изолирующую гильзу магнитной муфтой. Внешняя полумуфта соединена с электродвигателем, внутренняя — с валом насоса. Между ними нет сквозного выхода вращающегося вала из проточной части.
- снижается риск утечки через узел уплотнения вала;
- не требуется торцевое уплотнение и его вспомогательная обвязка;
- насос подходит для задач с повышенными требованиями к герметичности;
- исполнение подбирается по температуре, давлению и химическому составу жидкости.
Двигатель вращает внешнюю полумуфту
Ведущая часть магнитной муфты установлена на валу электродвигателя.
Момент передаётся магнитным полем
Постоянные магниты синхронно приводят во вращение внутреннюю полумуфту.
Гильза разделяет привод и жидкость
Тонкостенный изолирующий стакан формирует герметичную границу.
Нет динамического уплотнения вала
Проточная часть остаётся закрытой, а вращение передаётся без прямого механического контакта полумуфт.
Модельный ряд
Технические характеристики насосов MDZ
Таблица показывает каталожные параметры семи моделей. Рабочую точку необходимо проверять по индивидуальной характеристике выбранного насоса.
| Модель | Вход DN | Выход DN | Мощность, кВт | Частота вращения, об/мин | Подача, м³/ч | Напор, м | Масса, кг | Двигатель |
|---|---|---|---|---|---|---|---|---|
| MDZ-10 | 32 | 25 | 0,75 | 2900 | 4 | 15 | 28 | 90S-2 |
| MDZ-20 | 32 | 25 | 1,5 | 2900 | 6,3 | 18 | 30 | 90S-2 |
| MDZ-30 | 50 | 32 | 2,2 | 2900 | 6 | 23 | 42 | 100L-2 |
| MDZ-40 | 50 | 32 | 3 | 2900 | 9 | 21 | 45 | 90L-2 |
| MDZ-50 | 50 | 40 | 5,5 | 2900 | 25 | 25 | 60 | 90L-2 |
| MDZ-60 | 50 | 40 | 7,5 | 2900 | 25 | 30 | 65 | 132S1-2 |
| MDZ-75 | 50 | 40 | 7,5 | 2900 | 25 | 35 | 87 | 132S2-2 |
Подача и напор в таблице не являются
универсальной рабочей точкой для любой
системы. Подбор выполняется по графику
конкретной модели с учётом жидкости,
NPSH, потерь в трубопроводе и требуемого
запаса.
Рабочее поле

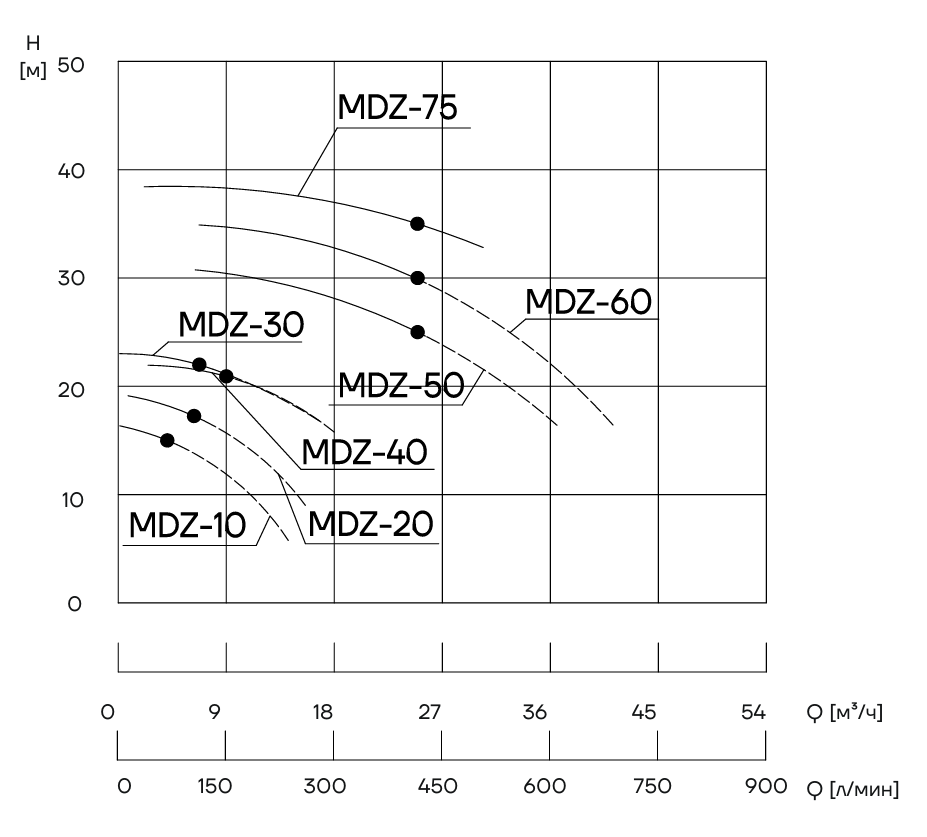

Диапазон подачи и напора серии MDZ
Сводное поле помогает определить подходящую модель для предварительного выбора. Финальная проверка выполняется по полной Q-H характеристике, кривой NPSHr и потребляемой мощности.
MDZ-10 MDZ-20 MDZ-30 MDZ-40 MDZ-50 MDZ-60 MDZ-75
Каталожные кривые получены на воде
при 20 °C, кинематической вязкости
1 мм²/с и частоте вращения 2900 об/мин.
Для другой плотности или вязкости
требуется корректировка расчёта.
Конструкция

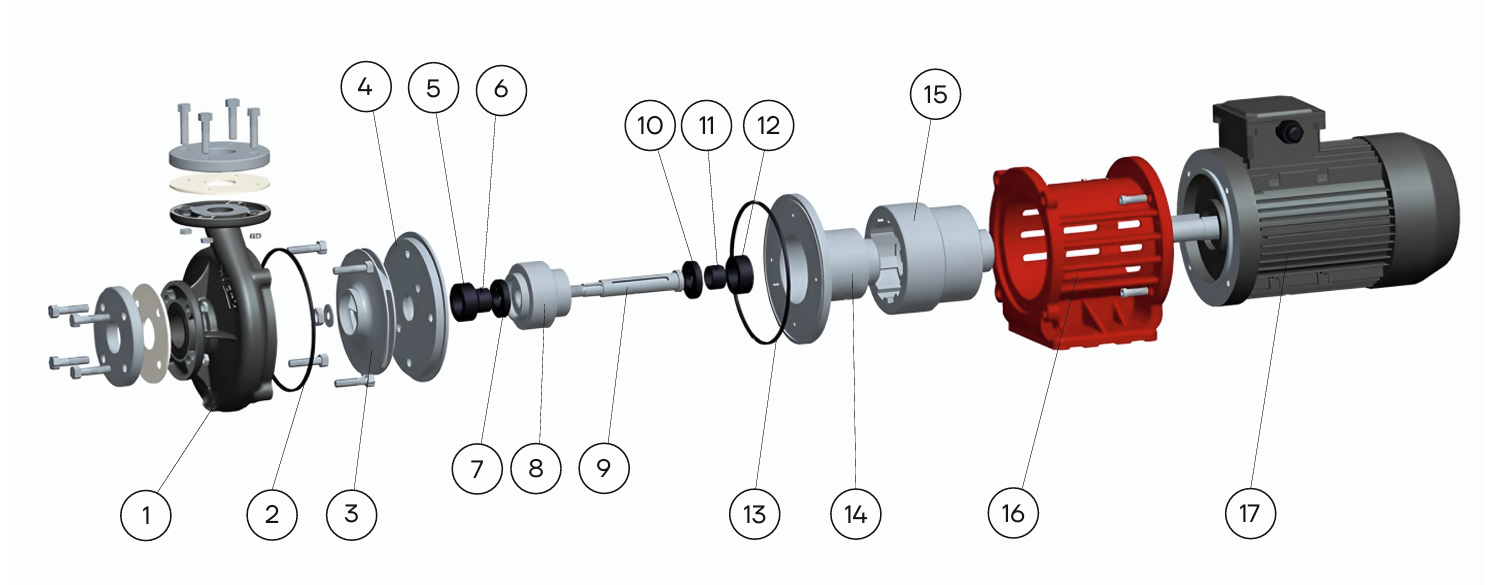

Закрытое рабочее колесо и магнитная передача крутящего момента
MDZ — горизонтальный консольно-моноблочный центробежный одноступенчатый насос. Внешняя и внутренняя части магнитной муфты разделены изолирующей гильзой, которая предотвращает выход перекачиваемой жидкости в зону двигателя.
Гидравлическая часть
1 — корпус насоса; 2 — прокладка; 3 — рабочее колесо; 4 — крышка.
Вал и опоры
5 и 12 — упорные кольца; 6 и 11 — подшипники; 7 и 10 — переходные кольца; 9 — вал.
Магнитный привод
8 — внутренний магнит; 13 — прокладка; 14 — гильза; 15 — внешний магнитный корпус; 16 — корпус; 17 — двигатель.
Материалы и среда
Исполнение проточной части подбирается по химической совместимости
Для корпуса и рабочего колеса предусмотрены несколько марок нержавеющей стали. Выбор должен учитывать состав, концентрацию, температуру, плотность и вязкость жидкости.
Материальное исполнение
- Корпус и рабочее колесо: SS304, SS316, SS316L; SS904L — по запросу.
- Постоянные магниты: SmCo, самарий-кобальт.
- Изолирующая гильза: SS316; фланец — SS304; соединение — лазерная сварка.
- Вал: нержавеющая сталь 17-4PH; SS316 — по запросу.
- Корпус магнитной муфты / подшипникового узла: алюминий.
- Уплотнения: PTFE до +180 °C; графит — при температуре выше +180 °C.
Допустимые параметры жидкости
- нейтральные и агрессивные жидкости;
- плотность от 600 до 1100 кг/м³;
- кинематическая вязкость до 10 сСт;
- твёрдые включения не допускаются;
- температура от −120 до +350 °C;
- опционально от −196 до +400 °C — по запросу.
Рабочее давление
15 бар. Опциональное исполнение до 20 бар.
Окружающий воздух
От 0 до +40 °C. По запросу — от −50 до +70 °C.
Высота монтажа
При высоте более 1000 м мощность двигателя выбирают с запасом.
Твёрдые частицы
Среда не должна содержать твёрдые включения.
Эксплуатация
Двигатель, взрывозащита, NPSH и монтажные ограничения
Электродвигатель
Двухполюсный, 50 Гц, 3×380 В. Степень защиты IP54/IP55, класс изоляции F, энергоэффективность IE2/IE3.
Взрывозащищённое исполнение
Доступны двигатели с маркировкой 1Ex db IIB T4 и 1Ex db IIC T4. Другие исполнения согласовываются по запросу.
Проверка NPSH
Давление на всасывании должно исключать кавитацию с учётом NPSHr, потерь, давления насыщенных паров и запаса не менее 0,5 м.
Температурное исполнение
Материалы уплотнений, магнитной муфты и двигателя выбираются под фактическую температуру среды и воздуха.
Частотное регулирование
Допустимость и диапазон регулирования не указаны в предоставленном каталоге и уточняются для конкретного двигателя и рабочей точки.
Сухой ход
Допустимость работы без жидкости в предоставленных материалах не указана. Режим и защита должны быть согласованы при подборе.
Аналоги и замена
Подбор MDZ вместо герметичного или уплотняемого насоса
Серия может рассматриваться как альтернатива насосу с экранированным двигателем либо агрегату с торцевым уплотнением, но только после проверки всей системы. Замена «по мощности» или диаметру патрубка недостаточна.
Что прислать
- модель и фото шильдика;
- подачу и напор;
- состав и температуру жидкости;
- фото присоединений и места монтажа.
Что проверим
- рабочую точку и NPSH;
- давление и температуру;
- материалы и химическую совместимость;
- фланцы, габариты и двигатель.
Инженерный подбор
Как выбирается насос AIKON MDZ
Для герметичного магнитного насоса важно не только попасть в рабочую точку, но и подтвердить совместимость всех материалов и температурного исполнения.
1
Собираем исходные данные
Подача, напор, среда, концентрация, плотность, вязкость, температура и давление.
2
Проверяем гидравлику
Рабочая точка, запас по кривой, NPSHr, давление на всасывании и потери системы.
3
Выбираем исполнение
Марка стали, уплотнения, рабочее давление, температура, двигатель и взрывозащита.
4
Готовим предложение
Модель, цена, срок поставки, технические материалы и рекомендации для проекта.
Данные для быстрого подбора
- требуемая подача, м³/ч;
- требуемый напор, м;
- давление на входе;
- точный состав жидкости;
- плотность и вязкость;
- рабочая температура;
- требования по взрывозащите;
- напряжение питания;
- тип и размеры присоединений.
Документация
Каталог AIKON MDZ
В каталоге приведены конструкция, модельный ряд, материалы, условия эксплуатации, графические характеристики, NPSH и габаритно-присоединительные размеры.
Технический каталог MDZ
PDF, версия 01.07.2025. Откроется в новой вкладке.
Отдельное руководство по монтажу
и эксплуатации в исходных материалах
не предоставлено, поэтому ссылка на РЭ
в блок не добавлена.
FAQ
Частые вопросы о насосах AIKON MDZ
Чем MDZ отличается от обычного центробежного насоса?
В MDZ крутящий момент передаётся
магнитной муфтой через герметичную
изолирующую гильзу. Сквозного выхода
вала из проточной части и торцевого
уплотнения вала нет.
Какие жидкости можно перекачивать?
Нейтральные и агрессивные жидкости
плотностью 600–1100 кг/м³ и вязкостью
до 10 сСт, не содержащие твёрдых
включений. Химическая совместимость
подтверждается по точному составу
и температуре среды.
Какой температурный диапазон у серии?
Стандартное исполнение рассчитано
на жидкость от −120 до +350 °C.
По запросу возможно исполнение
от −196 до +400 °C.
Есть ли взрывозащищённые двигатели?
Да. В каталоге указаны исполнения
1Ex db IIB T4 и 1Ex db IIC T4.
Конкретная комплектация согласовывается
при заказе.
Можно ли выбрать насос только по расходу и напору?
Нет. Дополнительно нужно проверить NPSH,
давление, температуру, плотность,
вязкость, химическую совместимость,
материалы, фланцы и требования
к двигателю.
От чего зависит цена AIKON MDZ?
От модели, материалов проточной части,
температурного и напорного исполнения,
двигателя, взрывозащиты и требований
конкретного проекта.
