CNP · серия SZ · химические среды

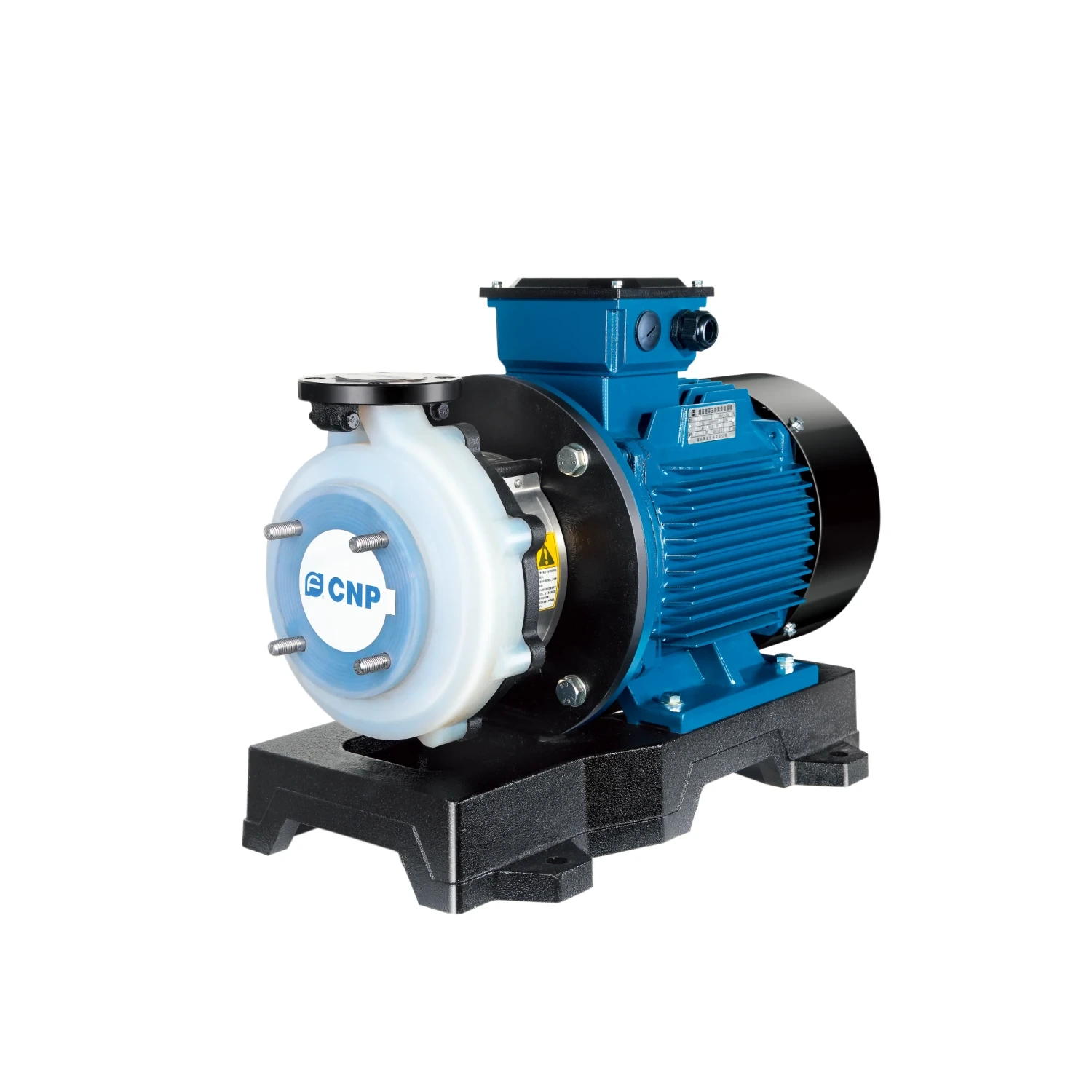

Химические центробежные насосы CNP SZ из фторопласта F26/F46
Подбираем консольно-моноблочный насос по составу и температуре жидкости, рабочей точке, плотности, NPSH и требованиям к присоединению. Рассчитаем цену и предложим поставку без подмены химической совместимости общими формулировками.
2,2–60 м³/ч рабочий диапазон подачи
до 54 м напор по полю характеристик
1,1–18,5 кВт мощность электродвигателя
−20…+120 °C
температура перекачиваемой жидкости
Модельный ряд
Технические характеристики насосов CNP SZ
Ниже — параметры модельного ряда из каталога. Для окончательного выбора используйте индивидуальную кривую насоса, а не только номинальную точку.
| Модель | Номинальная подача, м³/ч | Номинальный напор, м | Рабочий интервал, м³/ч | Макс. давление модели, бар | Мощность, кВт | КПД, % |
|---|---|---|---|---|---|---|
| SZ25-25-125 | 3,2 | 20 | 2,2–3,8 | 2,1 | 1,1 | 28 |
| SZ40-25-125 | 6,3 | 20 | 3,8–7,6 | 2,1 | 1,5 | 41 |
| SZ50-32-125 | 12,5 | 20 | 7,6–15 | 2,3 | 3 | 44 |
| SZ50-32-160 | 12,5 | 32 | 7,6–15 | 3,3 | 4 | 51 |
| SZ65-50-125 | 25 | 20 | 15–30 | 2,0 | 4 | 55 |
| SZ65-50-160 | 25 | 32 | 15–30 | 3,3 | 5,5 | 60 |
| SZ65-40-200 | 25 | 50 | 15–30 | 5,1 | 11 | 55 |
| SZ80-65-125 | 50 | 20 | 30–60 | 2,6 | 7,5 | 62 |
| SZ80-65-160 | 50 | 32 | 30–60 | 3,6 | 11 | 62 |
| SZ80-50-200 | 50 | 50 | 30–60 | 5,4 | 18,5 | 63 |
Электродвигатель
2-полюсный, 50 Гц
Асинхронный, закрытого типа, с воздушным охлаждением.
Защита
IP55 · класс F
Класс энергоэффективности стандартного двигателя — IE2.
Система
До 10 бар
Максимальное допустимое рабочее давление системы.
Плотность
До 1 350 кг/м³
При большей плотности двигатель и рабочая точка пересчитываются.
Пояснение:
колонка «максимальное давление модели»
отражает значение из модельной таблицы
и не заменяет ограничение системы
по рабочему давлению 10 бар.
Подбор по Q/H

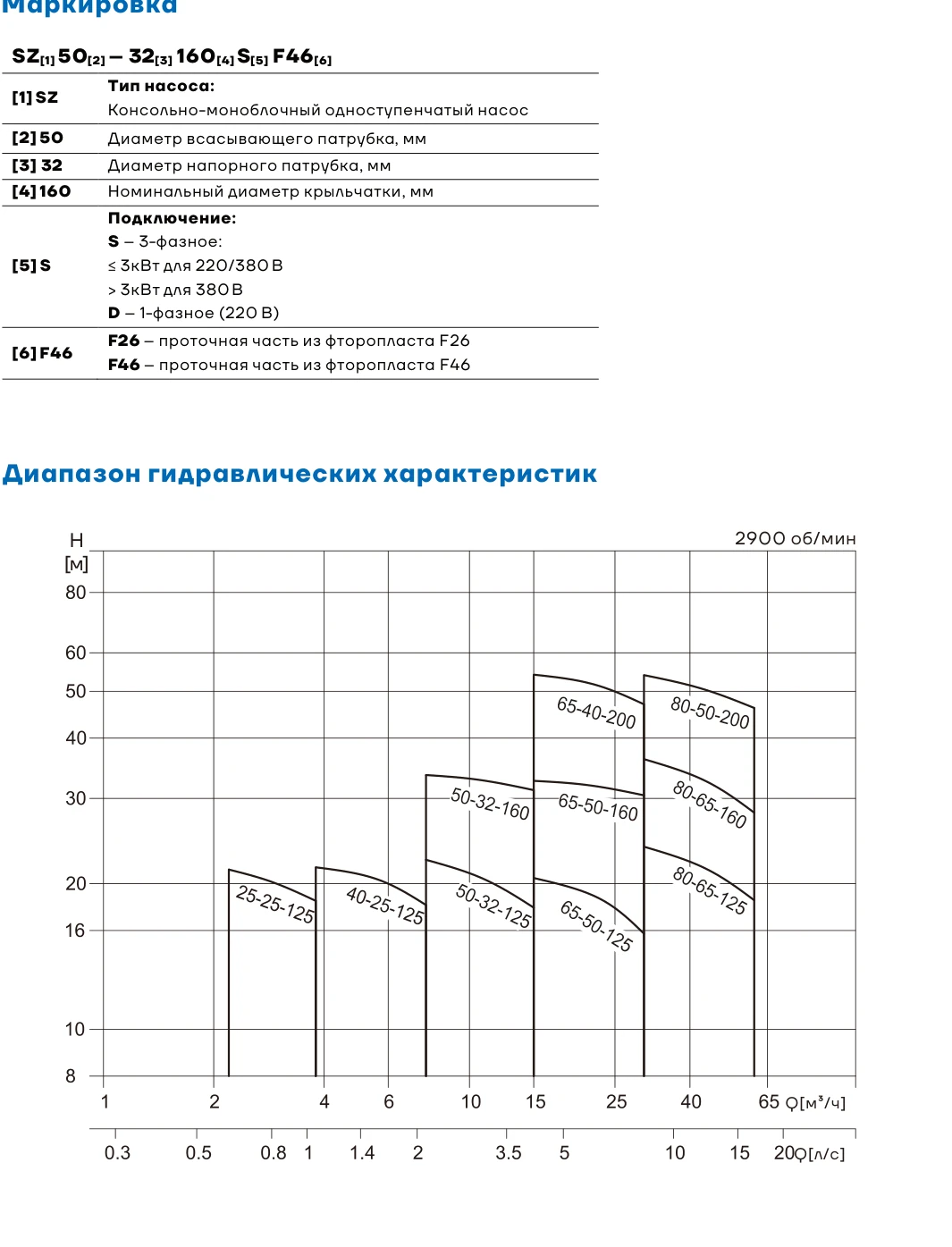

Диапазон рабочих характеристик CNP SZ
Сначала отмечаем требуемые подачу Q и напор H на поле характеристик, затем выбираем типоразмер и проверяем индивидуальную кривую, КПД, NPSH и мощность.
- Кривые приведены для 50 Гц и частоты вращения около 2900 об/мин.
- Насос должен работать внутри допустимого интервала своей кривой.
- Для плотности и вязкости выше воды требуется перерасчёт мощности.
- На высокой температуре отдельно проверяется давление насыщенных паров и NPSH.
Конструкция и материалы
Среда контактирует с фторопластовыми элементами

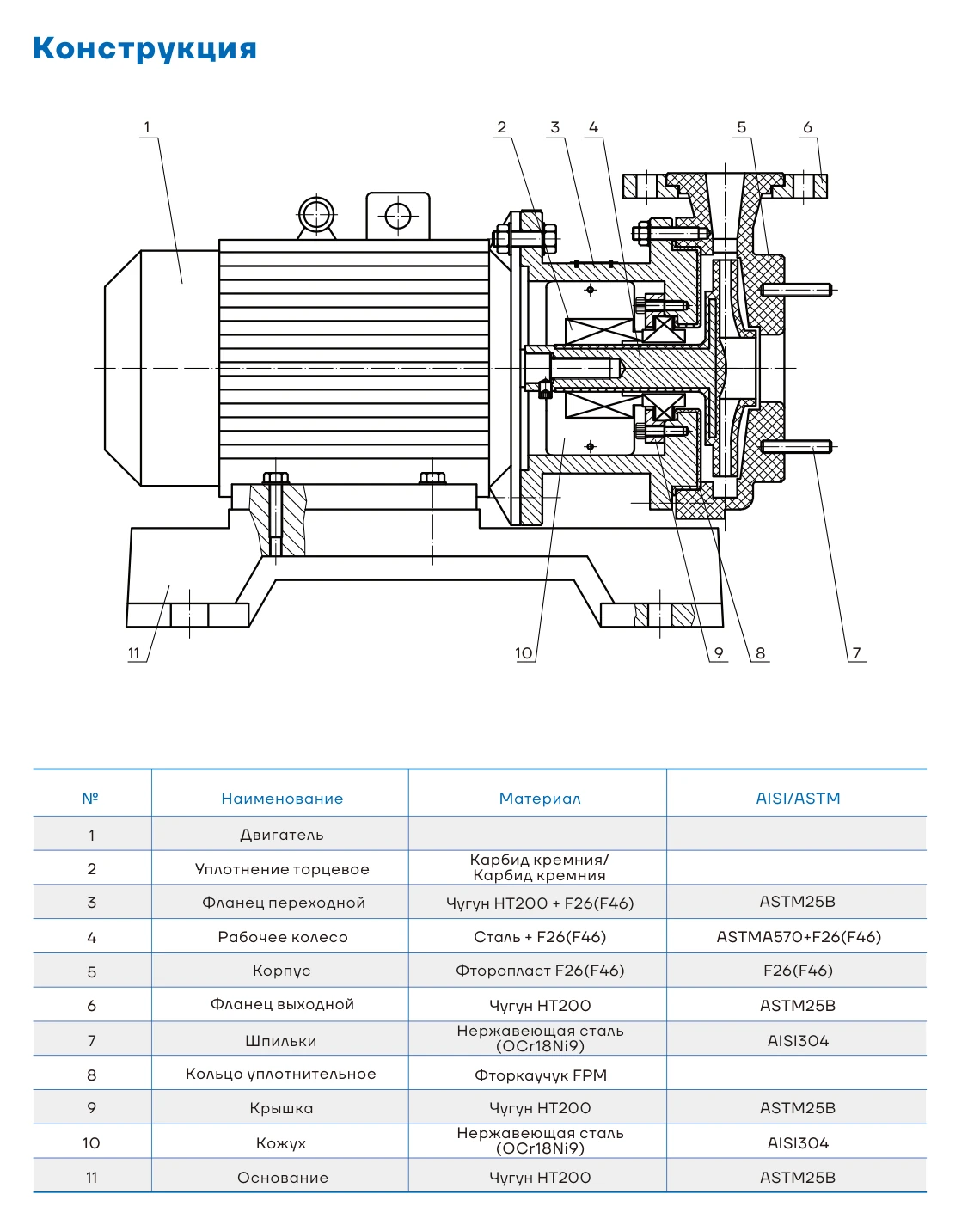

Насос — горизонтальный одноступенчатый консольно-моноблочный агрегат с осевым всасыванием, радиальным напорным патрубком и прямым соединением насоса с электродвигателем.
Торцевое уплотнение
Пара трения — карбид кремния / карбид кремния. Уплотнительное кольцо — фторкаучук FPM.
Наружные детали
Кожух и шпильки — нержавеющая сталь AISI 304; крышка, выходной фланец и основание — чугун HT200.
Присоединение

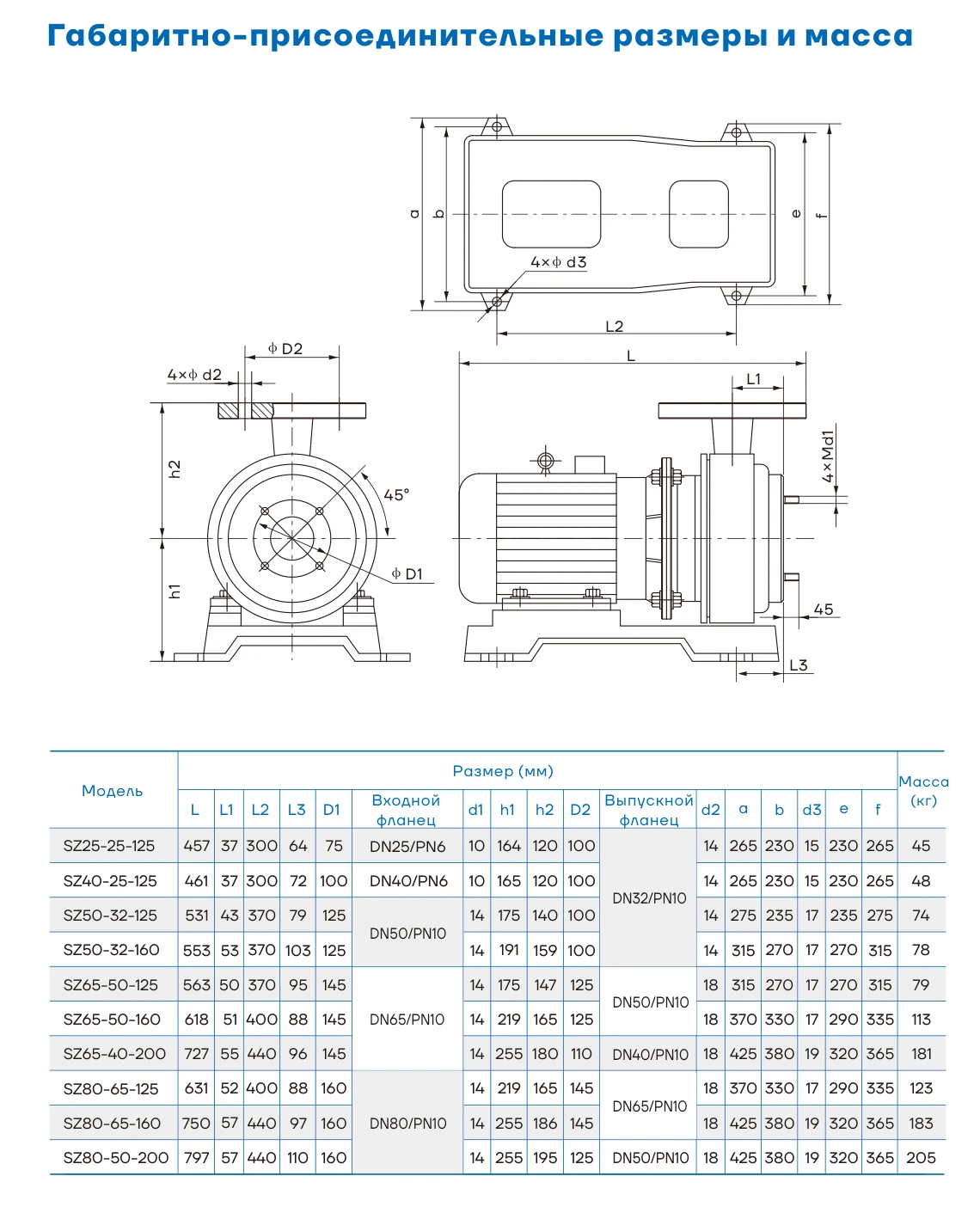

Всасывающий и напорный патрубки — фланцевые. Размеры и PN зависят от типоразмера.
Совместимость · монтаж · размеры
Что проверить до заказа насоса CNP SZ
Собрали в одном блоке химическую совместимость, ограничения применения и габаритно-присоединительные размеры.
Допустимые условия
- Температура жидкости: −20…+120 °C.
- Температура окружающей среды: до +40 °C.
- Максимальное рабочее давление системы: 10 бар.
- Максимальная плотность: 1 350 кг/м³.
- Чистая жидкость без твёрдых частиц и волокон.
Что требует отдельной проверки
- Концентрация, температура и полный состав химической среды.
- Вязкость и фактическая плотность относительно воды.
- Горючесть и взрывоопасность среды и зоны монтажа.
- Кавитационный запас NPSH на максимальном режиме.
- Совместимость F26/F46, SiC/SiC и FPM.
Стандартное исполнение не заявлено
как взрывозащищённое.
Для органических растворителей
и горючих сред обязательно отдельно
согласуйте электродвигатель, категорию
зоны и требования промышленной
безопасности.
Фундамент
Установить насос горизонтально на подготовленное основание и закрепить анкерными болтами.
Трубопроводы
Опоры трубопроводов должны воспринимать их вес; насос нельзя использовать как опору.
Всасывание
Сократить потери, исключить воздушные карманы и проверить доступный кавитационный запас.
Перед пуском
Полностью заполнить насос и всасывающую линию жидкостью, удалить воздух и проверить вращение.
Запрет сухого хода
Работа без жидкости запрещена. Также нельзя длительно работать на закрытую задвижку.
Обслуживание
Контролировать герметичность фланцев и торцевого уплотнения, нагрев, шум и вибрацию.
Аналог и замена насоса
Подберём замену Grundfos, Wilo, Lowara, KSB, Ebara и другим маркам
Для химического насоса недостаточно совпадения подачи и напора. Замена должна выдерживать среду и температуру, подходить по уплотнению, NPSH, мощности, фланцам и габаритам.
Что прислать
- Фото шильдика и полное обозначение существующего насоса.
- Подачу, напор и режим работы.
- Название, концентрацию и температуру жидкости.
- Плотность, вязкость и наличие примесей.
- Диаметры, PN, монтажные размеры и напряжение.
Что получите
- Подходящий типоразмер CNP SZ или альтернативную серию.
- Проверку рабочей точки и запаса по мощности.
- Рекомендацию по F26/F46 и уплотнению.
- Сверку фланцев и габаритов.
- Коммерческое предложение со сроком поставки.
Инженерный подбор
Как мы подбираем химический насос CNP SZ
Четыре последовательных шага снижают риск ошибки по гидравлике и химической совместимости.
Фиксируем среду
Название, формула или состав, концентрация, температура, плотность, вязкость, примеси и опасность.
Строим рабочую точку
Подача, напор, статическая высота, потери в трубопроводе, режим и количество часов работы.
Проверяем исполнение
F26/F46, SiC/SiC, FPM, двигатель, напряжение, NPSH, давление, фланцы и габариты.
Выдаём предложение
Модель, обоснование выбора, комплектность, цена, срок поставки и список монтажных условий.
Документация CNP SZ
Каталог и руководство по эксплуатации
Каталог и руководство по эксплуатации доступны по прямым ссылкам в формате PDF.
Каталог CNP SZ
Назначение, маркировка, модельный ряд, конструкция, условия эксплуатации, графики, размеры и таблица коррозионной стойкости.
Руководство по эксплуатации
Монтаж, подключение, пуск, техническое обслуживание, требования безопасности и устранение неисправностей.
FAQ
Частые вопросы о насосах CNP SZ
Можно ли купить CNP SZ без предварительного подбора?
Да, когда точная модель и исполнение подтверждены проектом. Для новой задачи лучше проверить рабочую точку, среду, концентрацию, температуру, плотность, NPSH, напряжение и фланцы.
Чем отличаются исполнения F26 и F46?
Материалом проточной части. Выбор нельзя делать только по общему названию жидкости: нужна таблица коррозионной стойкости с учётом концентрации и температуры.
Подходит ли CNP SZ для концентрированных кислот и щелочей?
Серия применяется для таких задач, но совместимость подтверждается отдельно для конкретного состава, концентрации, температуры и материалов уплотнения.
Можно ли перекачивать жидкость с твёрдыми частицами?
Нет. В предоставленной документации указаны чистые жидкости без твёрдых частиц и волокон. Для загрязнённых сред требуется другой тип насоса.
Какой максимальный расход и напор у серии?
Поле характеристик охватывает подачу до 60 м³/ч и напор примерно до 54 м. Точная точка зависит от типоразмера и должна проверяться по индивидуальной кривой.
Какое максимальное рабочее давление?
Максимальное рабочее давление системы — 10 бар. Значения давления в модельной таблице относятся к характеристикам конкретных моделей и не отменяют это ограничение.
Можно ли использовать насос для органических растворителей?
Только после проверки химической совместимости и взрывопожарных требований. Стандартная документация не подтверждает взрывозащищённое исполнение электродвигателя.
Как избежать кавитации?
Проверить доступный NPSH, давление насыщенных паров при рабочей температуре, потери во всасывающей линии и запас не менее значения, принятого в расчёте. Всасывающий трубопровод должен быть коротким и без воздушных карманов.
Запросить подбор и цену
Пришлите параметры — подберём CNP SZ без риска по химической совместимости
Для быстрого расчёта укажите жидкость, концентрацию, температуру, плотность, подачу, напор, напряжение и условия всасывания.
Что написать в заявке
- Полное название и состав жидкости.
- Концентрация и рабочая температура.
- Плотность и вязкость.
- Требуемая подача и напор.
- Высота всасывания или давление на входе.
- Напряжение, частота, режим и место установки.
