CNP SJ · погружные скважинные насосы

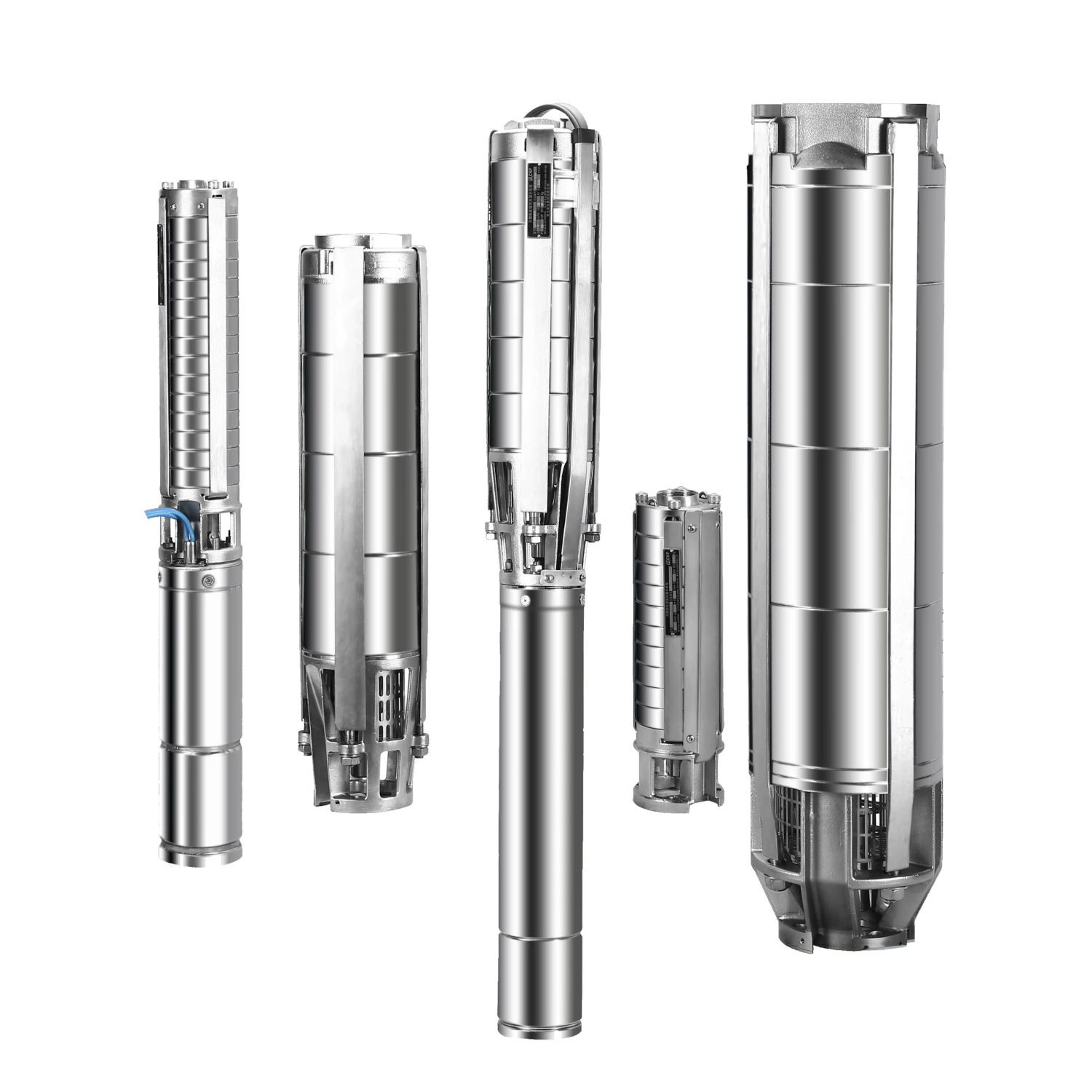

Погружные скважинные насосы CNP SJ
Скважинные центробежные многоступенчатые насосные агрегаты из нержавеющей стали для водоснабжения из скважин, ирригации, повышения давления и промышленных задач. Подбираем модель по рабочей точке, глубине скважины, качеству воды и требованиям к электропитанию.
Скважины 4, 6, 8 и 10 дюймов SS304 / SS316 Вертикальное / горизонтальное исполнение IP68
0,2–240 м³/ч диапазон подачи
4,5–380 м диапазон напора
0,37–110 кВт мощность двигателя
38 бар максимальное рабочее давление
Цена · подбор · поставка
Поможем купить CNP SJ без ошибки в рабочей точке
Для скважинного насоса критичны не только подача и напор. Важно учесть динамический уровень воды, глубину установки, диаметр обсадной трубы, песок, хлориды, кабель, защиту от сухого хода и режим работы.
Подбор
Подберём насос по расходу, напору, скважине, статическому и динамическому уровню воды.
Поставка
Проверим доступность серии SJ и предложим срок поставки под конкретную модель.
Документы
Каталог, полное руководство и краткое РЭ доступны для скачивания на странице.
Замена
Подберём аналог Grundfos, Wilo, Lowara, Ebara или другого скважинного насоса.
Где применяются
CNP SJ используют там, где воду нужно поднять из глубины и подать под давлением
Серия подходит для условно чистой воды и жидкостей, близких к воде по физико-химическим свойствам. Для воды с песком, хлором, повышенной вязкостью или нестандартной химией условия нужно проверять при подборе.
Водоснабжение из скважин
Подача воды из артезианских и промышленных скважин, резервуаров и глубоко расположенных источников.
Ирригация и орошение
Системы полива, сельхозобъекты, подача воды на распределительные линии и накопительные ёмкости.
Повышение давления
Работа в составе систем повышения давления, когда нужна стабильная подача при значительной глубине источника.
Понижение уровня грунтовых вод
Дренажные и строительные задачи при условии соответствия жидкости требованиям серии SJ.
Промышленное использование
Технологическое водоснабжение, подпитка систем и подача чистой воды на производственных объектах.
Пожаротушение
Может рассматриваться для систем пожаротушения, если рабочая точка и проектные требования совпадают с диапазоном серии.
Серии и исполнения
Как выбрать исполнение CNP SJ
Серия SJ закрывает широкий ряд по номинальной подаче: от SJ1 до SJ200. Конкретная модель выбирается по рабочей точке, материалу проточной части, типу электропитания, диаметру двигателя и варианту монтажа.
По номинальной подаче
Модельный ряд: SJ1, SJ3, SJ5, SJ8, SJ12, SJ17, SJ30, SJ42, SJ60, SJ75, SJ95, SJ120, SJ150, SJ200.
1 м³/ч 3 м³/ч 5 м³/ч 8 м³/ч 12 м³/ч 17 м³/ч 30–200 м³/ч
По материалу проточной части
- SS304 — стандартное исполнение для чистой воды и типовых задач.
- SS316 — исполнение для более требовательной среды, уточняется по химии воды.
- Специальное исполнение полностью из нержавеющей стали возможно по условиям заказа.
По электропитанию
- S — 3-фазное подключение 380 В.
- D — 1-фазное подключение 220 В.
- B — только насосная часть, если двигатель подбирается отдельно.
По монтажу
- V — вертикальное исполнение.
- H — горизонтальное исполнение.
- Горизонтальный монтаж допустим только для агрегатов, где такое исполнение предусмотрено документацией и маркировкой.
Характеристики CNP SJ
Технические параметры для предварительного подбора
Значения ниже нужны для ориентира. Итоговая модель выбирается по листу данных: рабочая точка, кривая насоса, габаритный чертёж и электрические характеристики зависят от конкретного исполнения.
| Параметр | Значение | Комментарий для подбора |
|---|---|---|
| Тип оборудования | Скважинный центробежный погружной многоступенчатый насосный агрегат | Для скважин 4, 6, 8 и 10 дюймов |
| Диапазон подачи | 0,2–240 м³/ч | Выбирается по рабочей точке и дебиту скважины |
| Диапазон напора | 4,5–380 м | Учитываются статический и динамический уровни, потери в трубопроводе, требуемое давление |
| Мощность | 0,37–110 кВт | Зависит от модели, количества ступеней и плотности/вязкости жидкости |
| Максимальное рабочее давление | 38 бар | Максимальное входное давление ограничено максимальным рабочим давлением |
| Температура жидкости | до +25 °C | При других условиях требуется отдельная проверка применимости |
| Температура окружающей среды | не выше +40 °C | При превышении возникает риск перегрева электродвигателя |
| Частота вращения | 2900 об/мин | Кривые приведены для 2850/2900 об/мин в зависимости от графика |
| Частотное регулирование | 30–50 Гц | Настройка частотника подбирается по режиму работы |
| Напряжение сети | 1×220 В или 3×380 В | Зависит от исполнения подключения: D или S |
| Отклонение напряжения | ±5% | При нестабильной сети нужна проверка схемы защиты |
| Степень защиты | IP68 | Погружное исполнение |
| Класс изоляции | не указано в предоставленных материалах | Уточняется по конкретному двигателю и листу данных |
| Класс энергоэффективности | не классифицируются | Для данного типа электродвигателей в материалах указано без классификации |
| Стандартная длина кабеля | 3–5 м | Длина рабочей кабельной линии рассчитывается отдельно |
| Максимальная глубина погружения | 70 м | Нужно учитывать фактическую глубину установки и условия охлаждения |
| pH жидкости | 6,5–8,5 | Для нестандартной химии требуется проверка совместимости материалов |
| Содержание песка / твёрдых частиц | не более 50 г/м³ | Иначе растёт риск износа и ухудшения охлаждения двигателя |
Модельный ряд по номинальной подаче
| Серия | Номинальная подача, м³/ч | Рабочий интервал, м³/ч | Макс. давление, бар | Мощность, кВт | Напорный патрубок |
|---|---|---|---|---|---|
| SJ1 | 1 | 0,2–2 | 28 | 0,37–2,2 | Rp1 1/4 |
| SJ3 | 3 | 0,8–4 | 25 | 0,37–3 | Rp1 1/4 |
| SJ5 | 5 | 1–6,5 | 24 | 0,37–4 | Rp1 1/2 |
| SJ8 | 8 | 2–11 | 27 | 0,75–7,5 | Rp2 |
| SJ12 | 12 | 3–18 | 16 | 1,5–7,5 | Rp2 1/2 |
| SJ17 | 17 | 4–22 | 26 | 0,55–15 | Rp2 1/2 |
| SJ30 | 30 | 5–38 | 28 | 1,1–22 | Rp3 |
| SJ42 | 42 | 5–60 | 28 | 1,1–37 | Rp3 |
| SJ60 | 60 | 10–75 | 29 | 2,2–37 | Rp4 |
| SJ75 | 75 | 30–100 | 38 | 7,5–75 | Rp5 |
| SJ95 | 95 | 40–120 | 34 | 9,2–75 | Rp5 |
| SJ120 | 120 | 60–150 | 25 | 11–110 | Rp6 |
| SJ150 | 150 | 80–180 | 23 | 9,2–110 | Rp6 |
| SJ200 | 200 | 100–240 | 16 | 30–110 | Rp6 |
В таблице указаны данные для предварительного выбора серии. Для коммерческого предложения нужны рабочая точка, глубина установки, дебит скважины, качество воды, требуемое давление на выходе и параметры электросети.
Рабочий диапазон

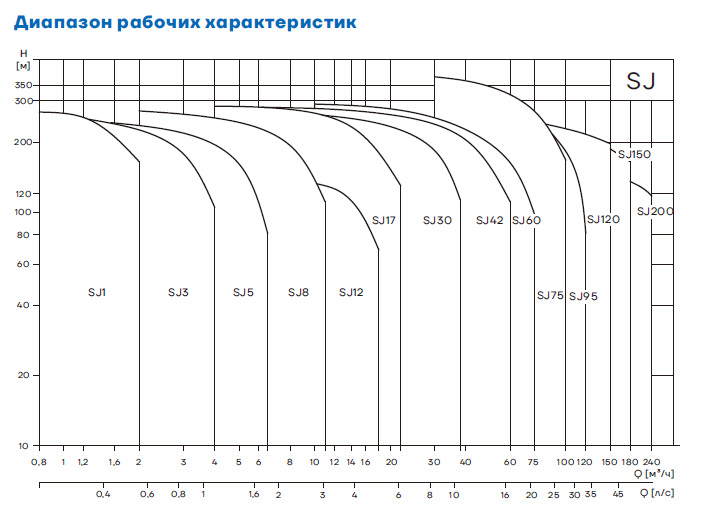

Диапазон рабочих характеристик CNP SJ
По графику можно понять, какая серия ближе к требуемой подаче и напору. Точную модель выбирают не по краю графика, а по рабочей зоне с запасом и с учётом потерь в трубопроводе.
1. Определяем Q
Q — требуемая подача, м³/ч. Её нельзя брать выше устойчивого дебита скважины.
2. Считаем H
H — полный напор: подъём от динамического уровня, потери в трубе, арматура и требуемое давление на выходе.
3. Проверяем запас
Рабочая точка должна попадать в допустимую зону кривой, без ухода в крайние режимы по малой или большой подаче.
Конструкция

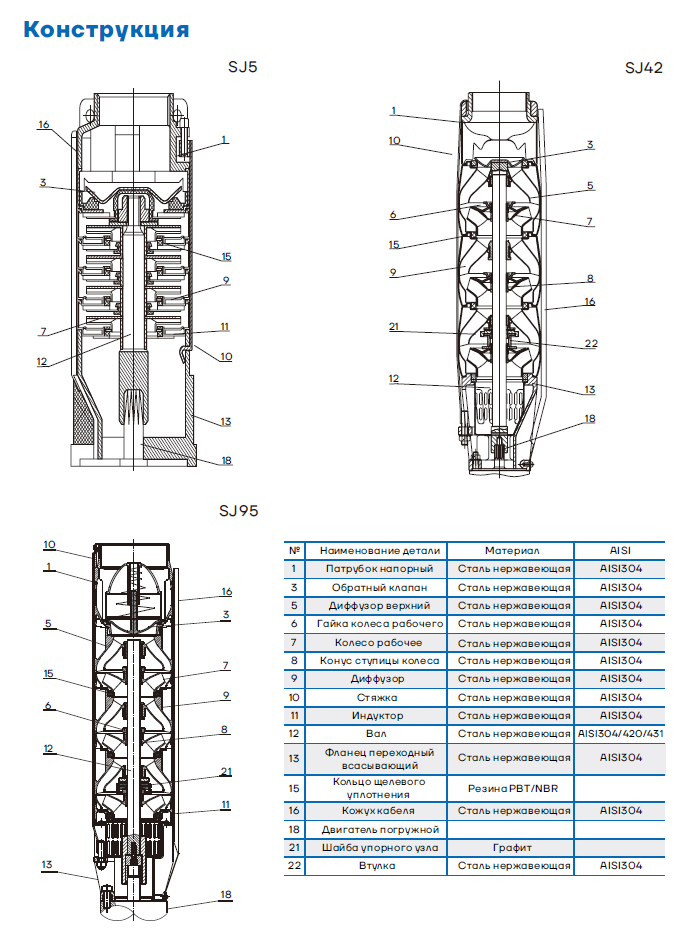

Конструкция насосного агрегата CNP SJ
Насосный агрегат состоит из насосной части, переходного всасывающего фланца, погружного электродвигателя и кабеля. Встроенный обратный клапан помогает снизить риск обратного течения воды после остановки.
Многоступенчатая гидравлика
Рабочие колёса и диффузоры формируют напор по ступеням. Количество ступеней зависит от нужного напора.
Нержавеющая проточная часть
Проточная часть выполняется из SS304 или SS316. Выбор материала зависит от воды и условий объекта.
Встроенный обратный клапан
Снижает обратный переток после остановки. При установке на глубину 35 м и более нужен отдельный обратный клапан на трубопроводе.
Масло- или водозаполненный двигатель
Тип охлаждающей жидкости и размер двигателя уточняются по маркировке и листу данных конкретного агрегата.
Материалы и ограничения
Что важно проверить перед заказом CNP SJ
Скважинный насос работает внутри источника, поэтому ошибка по материалам, песку, хлоридам или охлаждению двигателя быстро превращается в износ и простой объекта.
| Узел | Материал | Комментарий |
|---|---|---|
| Патрубок напорный | AISI304 | Контактирует с перекачиваемой водой |
| Обратный клапан | AISI304 | Встроен в насосную часть |
| Рабочее колесо | AISI304 | Основной гидравлический элемент ступени |
| Диффузор | AISI304 | Работает в паре с рабочим колесом |
| Вал | AISI304 / 420 / 431 | Зависит от исполнения |
| Кольцо щелевого уплотнения | PBT / NBR | Материал указан в каталоге |
| Шайба упорного узла | Графит | Для конкретной модели уточняется по деталировке |
Допустимая жидкость
Чистая, негорючая, невзрывоопасная жидкость без твёрдых включений и волокон, с физико-химическими свойствами, близкими к воде.
pH и примеси
pH 6,5–8,5, содержание хлора не более 400 мг/л, соляной кислоты не более 1,5 мг/л, песок и частицы не более 50 г/м³.
Плотность и вязкость
Если жидкость плотнее или вязче воды, двигатель нужно подбирать с запасом по мощности.
Что нельзя
- Использовать насос для жидкости, не соответствующей назначению.
- Эксплуатировать при сухом ходе без защиты.
- Ставить вертикальное исполнение горизонтально, если это не разрешено документацией.
- Поднимать насос за питающий кабель.
Что проверить на объекте
- Диаметр скважины и обсадной трубы.
- Статический и динамический уровень воды.
- Дебит скважины и риск подсоса воздуха.
- Необходимость охлаждающего кожуха.
- Схему защиты: сухой ход, перегрузка, обратный клапан.
Аналоги и замена
Подберём CNP SJ как замену Grundfos, Wilo, Lowara, Ebara и других скважинных насосов
Замена скважинного насоса делается не только по названию серии. Нужны рабочая точка, диаметр, длина агрегата, мощность двигателя, присоединение, глубина установки и условия воды.
Аналог Grundfos SP
Подбираем CNP SJ по подаче, напору, диаметру скважины, мощности и материалу исполнения.
Аналог Wilo / Lowara
Сравниваем кривую, двигатель, кабель, глубину установки и рабочие ограничения по воде.
Замена по шильдику
Если старый насос снят, пришлите фото шильдика, длину агрегата и данные скважины.
Что прислать для точной замены
Фото шильдика старого насоса и двигателя
Требуемая подача, м³/ч, и напор, м
Глубина скважины, статический и динамический уровень
Напряжение, кабель, автоматика, требования к защите
Подбор насоса
Как мы подбираем CNP SJ под вашу скважину
Цель подбора — не просто попасть в диапазон графика, а получить устойчивую работу без сухого хода, кавитации, перегрева двигателя и лишнего энергопотребления.
Шаг 1
Собираем исходные данные
Подача, давление, глубина скважины, уровни воды, диаметр обсадной трубы, качество воды.
Шаг 2
Считаем полный напор
Учитываем подъём воды, потери на трение, арматуру, фильтры, обратные клапаны и требуемое давление.
Шаг 3
Выбираем модель
Проверяем рабочую точку по кривой, материал исполнения, двигатель, питание и частотное регулирование.
Шаг 4
Готовим предложение
Даём модель, цену, срок поставки, документы и рекомендации по защите и монтажу.
Документы
Каталог и руководства CNP SJ для скачивания
Документы помогут проверить диапазон, маркировку, условия эксплуатации, монтаж и ограничения перед заказом. Декларация, сертификаты и дополнительные материалы предоставляются по запросу.
Каталог CNP SJ
PDF · технический каталог серии SJМодельный ряд, графики, характеристики, конструкция и габаритно-присоединительные размеры.
Скачать каталогПолное РЭ CNP SJ
PDF · руководство по монтажу и эксплуатацииМонтаж, подключение, ввод в эксплуатацию, обслуживание, взрывные схемы и приложения.
Скачать РЭКраткое РЭ CNP SJ
PDF · паспорт и краткое руководствоКраткая информация по эксплуатации, маркировке, комплекту поставки и требованиям безопасности.
Скачать краткое РЭFAQ
Частые вопросы по погружным скважинным насосам CNP SJ
Ответы закрывают основные вопросы перед заявкой: цена, подбор, аналоги, среда, монтаж и документы.
Сколько стоит насос CNP SJ?
Цена зависит от модели, количества ступеней, мощности, материала проточной части, двигателя, кабеля и комплектации. Для расчёта пришлите рабочую точку, данные скважины и требования к питанию.
Можно ли подобрать CNP SJ как аналог Grundfos SP?
Да, но подбор делается не только по названию серии. Нужны подача, напор, мощность, диаметр скважины, глубина установки, присоединение, материал и условия воды.
Для какой воды подходят насосы CNP SJ?
Для чистой, негорючей, невзрывоопасной жидкости без твёрдых включений и волокон, близкой к воде по физико-химическим свойствам. pH — 6,5–8,5, песок и частицы — не более 50 г/м³.
Можно ли использовать насос горизонтально?
Только если конкретное исполнение насоса допускает горизонтальную установку. Вертикальное исполнение нельзя устанавливать горизонтально.
Нужна ли защита от сухого хода?
Да, защита от сухого хода критична. При падении уровня воды насос может начать подсасывать воздух, что приводит к вибрации, кавитации, ухудшению охлаждения и риску выхода агрегата из строя.
Какие документы доступны по CNP SJ?
На странице доступны каталог, полное руководство по монтажу и эксплуатации, а также краткое РЭ. Декларация и сертификаты предоставляются по запросу.
Какие данные нужны для подбора скважинного насоса?
Нужны требуемая подача, напор или давление, глубина скважины, статический и динамический уровень, дебит, диаметр обсадной трубы, длина трассы, качество воды, напряжение и режим работы.
Заявка на подбор
Подберём CNP SJ под вашу скважину и рассчитаем цену
Пришлите параметры скважины, рабочую точку или шильдик старого насоса. Подберём модель, проверим ограничения, подготовим коммерческое предложение и документы.
Что отправить для быстрого подбора
- Требуемая подача, м³/ч, и напор, м.
- Глубина скважины, статический и динамический уровень.
- Диаметр обсадной трубы и глубина установки насоса.
- Качество воды: песок, pH, хлориды, примеси.
- Напряжение: 220 В или 380 В, частотник, автоматика.
- Фото шильдика старого насоса, если нужна замена аналога.
