Grundfos LS - насосы двустороннего входа

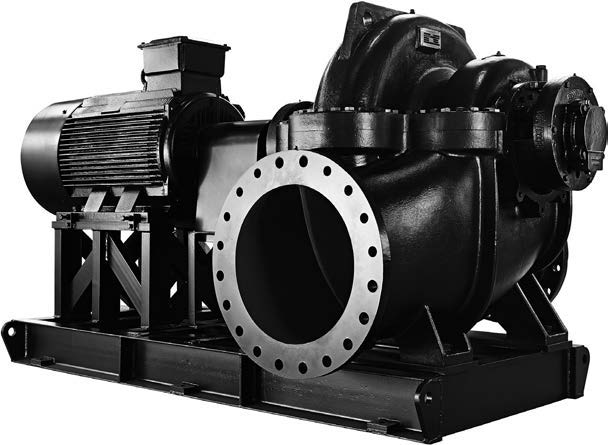

Насосы двустороннего входа Grundfos LS
Подбор и поставка горизонтальных насосов Grundfos LS для систем водоснабжения, охлаждения, отопления, кондиционирования, промышленной циркуляции и орошения. Помогаем подобрать модель по расходу, напору, NPSH, фланцам и монтажным размерам.
LS - горизонтальное исполнение LSV - вертикальное исполнение Разъемный корпус 50 Гц Подбор аналога
Доступность конкретных исполнений Grundfos LS, сроки поставки и возможность замены уточняются по запросу.
до 12 000 м³/ч, в зависимости от исполнения
до 165 м напор по линейке LS / LSV
65-1200 DN всасывающего патрубка
50-800 DN напорного патрубка
Купить Grundfos LS
Подберем исполнение под рабочую точку, давление, фланцы, материал и требования проекта.
Подбор по Q / H
Проверим расход, напор, NPSH, частоту вращения, мощность двигателя и запас по кавитации.
Замена насоса
Сравним старый насос с Grundfos LS или подберем аналог по габаритам и характеристикам.
Документы
Каталог, флаер, рабочее поле, конструкция, комплектация и материалы - в одном блоке ниже.
Применение
Для систем с большим расходом воды
LS выбирают там, где нужен надежный центробежный насос с высоким расходом, обслуживаемой конструкцией и стабильной работой в инженерной системе.
Коммерческие здания
- кондиционирование и охлажденная вода;
- градирни и контуры конденсации;
- отопление и районные котельные;
- высотные здания, бассейны, фонтаны.
Промышленность
- технологическое охлаждение;
- промышленные системы отопления;
- промывка и очистка;
- подготовка воды, простых химреагентов и масел.
Водоснабжение
- хозяйственно-питьевое водоснабжение;
- подача непитьевой воды;
- насосные станции и магистральные контуры;
- замена устаревших насосных агрегатов.
Орошение
- гидромелиорация полей;
- дождевание;
- капельный полив;
- рыбохозяйственные объекты.
Инженерные преимущества
Разъемный корпус упрощает обслуживание без демонтажа трубопровода
Насосы LS / LSV имеют конструкцию с разъемным корпусом. Это удобно для сервисного доступа к рабочему колесу, подшипникам, кольцам щелевого уплотнения и уплотнению вала.
- центробежный несамовсасывающий насос со спиральным отводом;
- исполнения: одноступенчатые и двухступенчатые;
- горизонтальная версия LS и вертикальная версия LSV;
- двухзавитковый спиральный отвод снижает радиальную нагрузку на вал;
- рабочее колесо двустороннего входа снижает осевую нагрузку;
- возможны торцевые или сальниковые уплотнения вала;
- фланцы по EN 1092-2 / DIN 2501.
Характеристики
Основные данные для подбора
Точные значения уточняются по конкретной модели LS, диаметру рабочего колеса, частоте вращения и рабочей точке проекта.
| Тип насоса | Центробежный несамовсасывающий насос двустороннего входа с разъемным корпусом. |
| Исполнения | LS - горизонтальное исполнение; LSV - вертикальное исполнение. Возможны одно- и двухступенчатые версии. |
| Максимальный расход | До 12 000 м³/ч по линейке LS / LSV. Для конкретной модели значение уточняется по каталогу и рабочей кривой. |
| Максимальный напор | До 165 м. Подбор выполняется по рабочей точке Q / H и допустимой зоне эксплуатации. |
| Патрубки | DN всасывания 65-1200 мм, DN напора 50-800 мм, в зависимости от типоразмера. |
| Температура жидкости | До 100 °C для стандартных условий. Для более высокой температуры требуется проверка исполнения. |
| Рабочее давление | 1,0 МПа при номинальном напоре до 75 м; 1,6 МПа при номинальном напоре выше 75 м. |
| Электродвигатель | 50 Гц, возможны 2-, 4-, 6-, 8- и 10-полюсные двигатели. В стандартной комплектации - IE3, по запросу - другие исполнения. |
| Материалы | Стандартно: корпус - чугун, рабочее колесо - нержавеющая сталь. По запросу возможны другие материалы. |
| Уплотнение вала | Торцевое уплотнение или сальниковое уплотнение - подбирается по жидкости, температуре и условиям эксплуатации. |

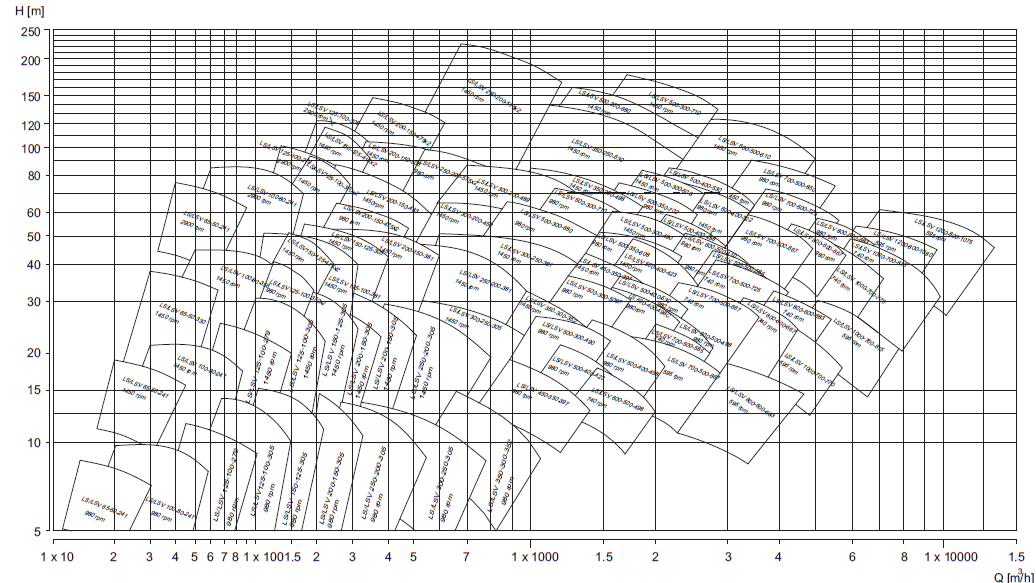

Рабочее поле
Диапазон подбирается по расходу, напору и частоте вращения
На графике удобно определить подходящую область LS / LSV и затем перейти к точной кривой конкретной модели. Для инженерного подбора лучше прислать расход, напор, жидкость, температуру, давление в системе и ограничения по монтажу.
Комплектация
Варианты поставки насосного агрегата
Насос может поставляться как агрегат с электродвигателем и рамой, либо как насосная часть со свободным концом вала - в зависимости от проекта и требований к приводу.

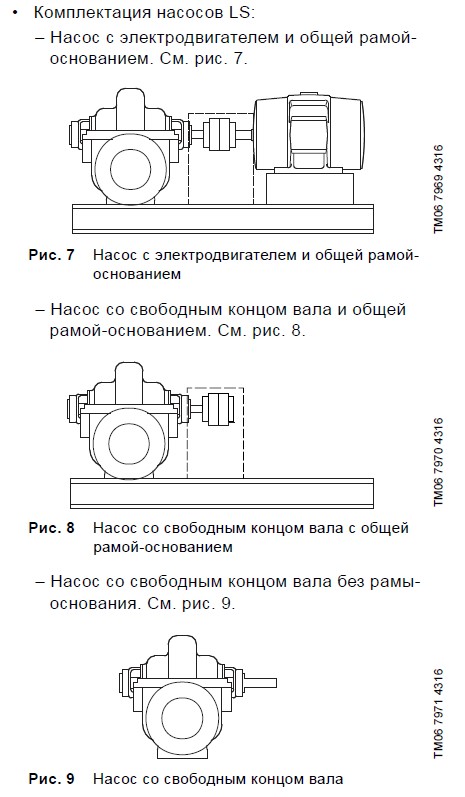

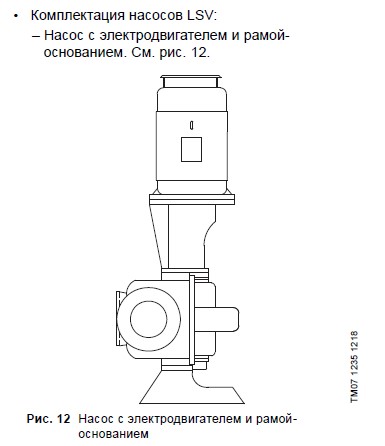

Насос с электродвигателем и общей рамой-основанием

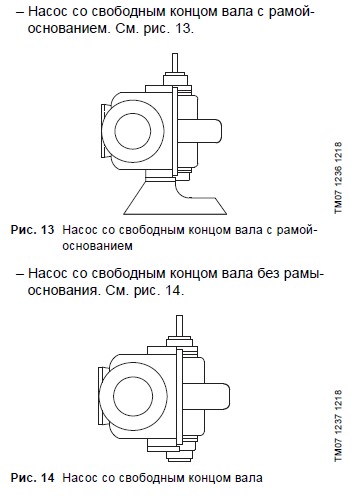

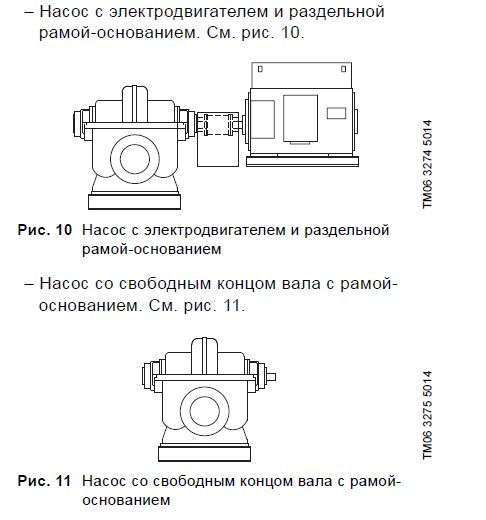

Насос со свободным концом вала и рамой-основанием
Насосная часть без рамы - для комплектации проекта
Исполнение с раздельной рамой-основанием
Конструкция
Внутреннее устройство LS
Конструкция с разъемным корпусом удобна для обслуживания. Ключевые узлы: корпус, рабочее колесо двустороннего входа, вал, подшипники, кольца щелевого уплотнения, муфта и уплотнение вала.

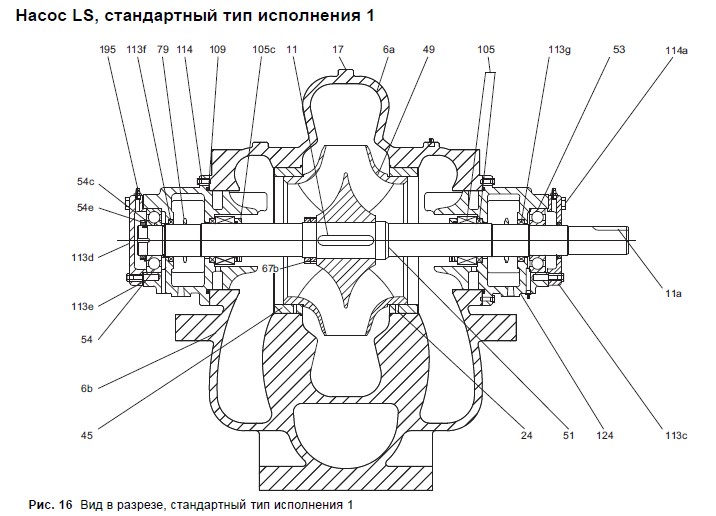

Разрез насоса LS - исполнение 1

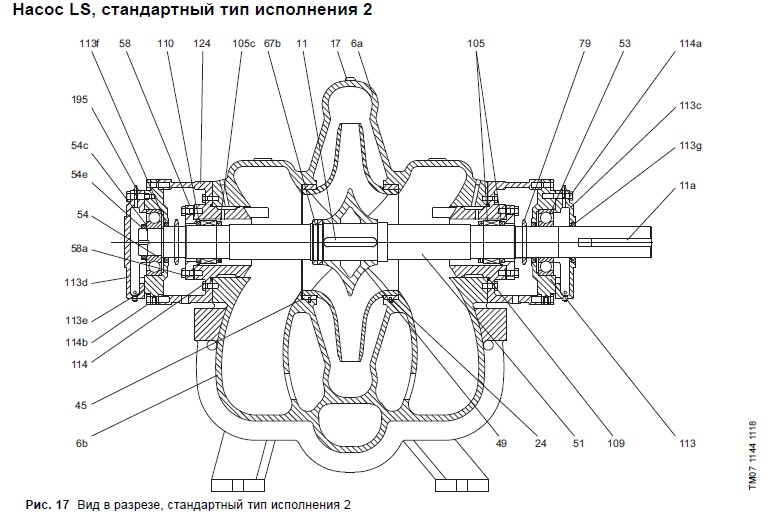

Разрез насоса LS - исполнение 2

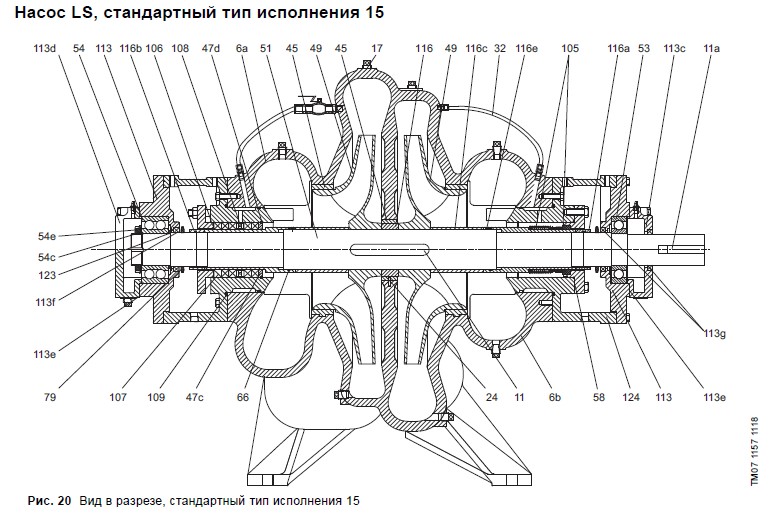

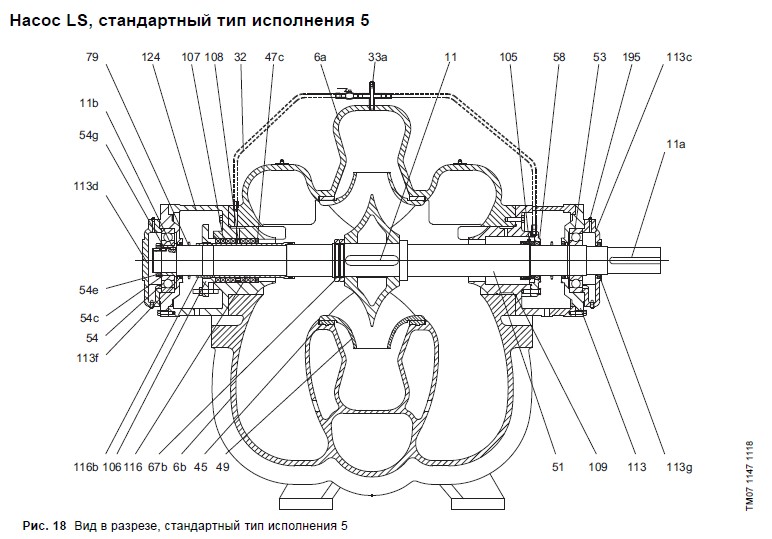

Разрез насоса LS - исполнение 3

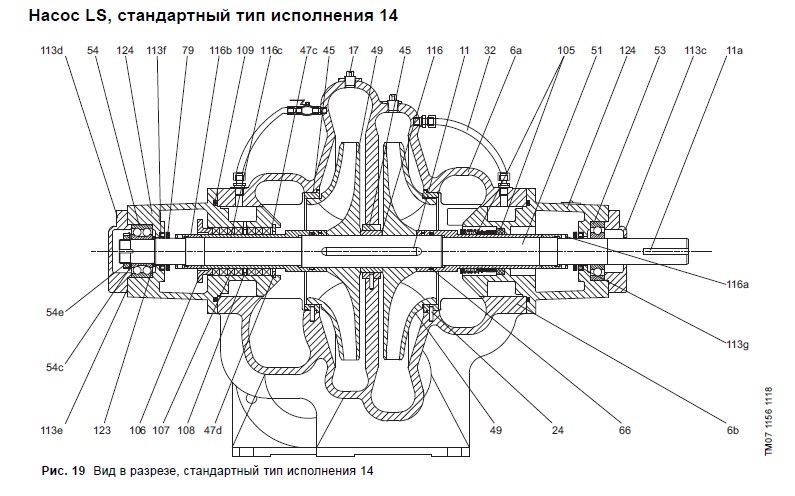

Разрез насоса LS - исполнение 4
Материалы
Материальное исполнение подбирается под среду
Стандартное исполнение подходит для легкоподвижных, чистых, неагрессивных и невзрывоопасных жидкостей. Для других сред требуется проверка материалов корпуса, рабочего колеса, вала и уплотнений.

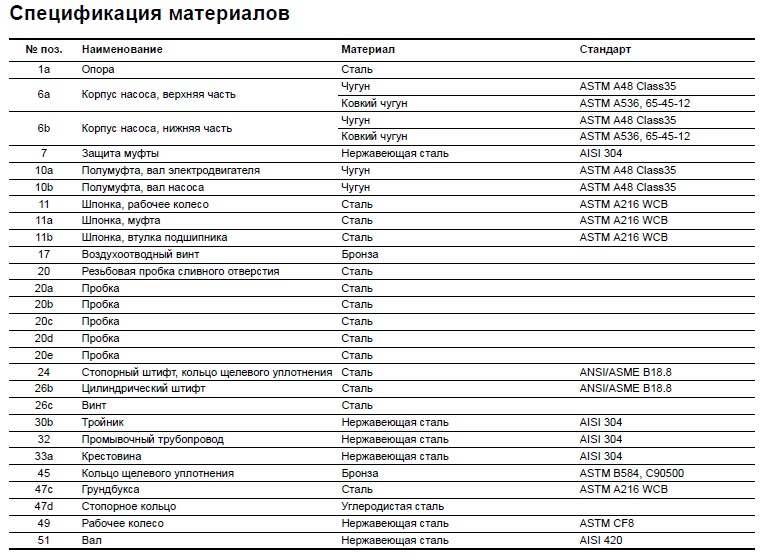

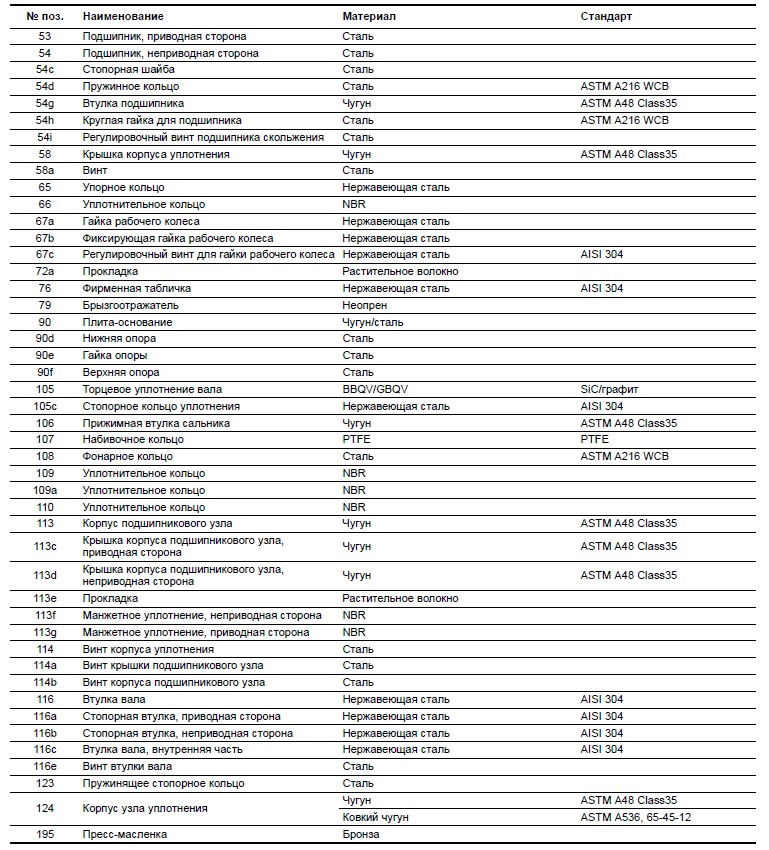

Спецификация материалов - часть 1
Спецификация материалов - часть 2
Материальное исполнение и опции
Что проверяем при подборе
- тип жидкости и наличие примесей;
- температуру и рабочее давление;
- требования к питьевой воде;
- материал рабочего колеса;
- тип уплотнения вала;
- совместимость с существующей обвязкой.
Маркировка
Как читать обозначение LS
По маркировке можно определить исполнение, DN патрубков, максимальный и фактический диаметр рабочего колеса, материал, тип соединения, уплотнение и направление вращения.
Пример обозначения
LS 125-100-305 / 273,1 F1 D S BAQE 1
- LS - горизонтальное исполнение;
- 125 - DN всасывающего патрубка;
- 100 - DN напорного патрубка;
- 305 - максимальный диаметр рабочего колеса;
- 273,1 - фактический диаметр рабочего колеса;
- F1 - фланец DIN PN 10;
- BAQE - код торцевого уплотнения;
- 1 - направление вращения по часовой стрелке.
Подбор и замена
Подберем LS или аналог под вашу систему
Для замены важно смотреть не только расход и напор, но и посадочные размеры, фланцы, NPSH, мощность двигателя, частоту вращения и условия эксплуатации.
1. По рабочей точке
Нужны Q, H, жидкость, температура, давление, режим работы и требуемый запас.
2. По существующему насосу
Пришлите фото шильдика, модель, DN, габариты, мощность двигателя и схему обвязки.
3. По проекту
Сверим каталог, рабочее поле, материалы, требования по уплотнению и комплектацию.
Возможные направления замены
Если поставка Grundfos LS недоступна или сроки не подходят, можно рассмотреть подбор аналога по рабочей точке и монтажным ограничениям. Возможные направления подбора: насосы двустороннего входа CNP NSC, а также решения Wilo, KSB, Lowara, Ebara и других производителей. Финальный вариант подбирается только после проверки характеристик и габаритов.
Документы
Каталоги и материалы для скачивания
Каталоги Grundfos LS / LSV, флаер и технические материалы для подбора, проверки конструкции, рабочих характеристик и вариантов комплектации.
Каталог Grundfos LS / LSV Полный каталог с описанием, конструкцией, характеристиками, материалами и рабочими кривыми. Скачать PDF Каталог Grundfos LS Отдельный каталог по горизонтальным насосам двустороннего входа LS. Скачать PDF Флаер Grundfos LS Краткий материал по серии для быстрого ознакомления и передачи заказчику. Скачать PDF
FAQ
Частые вопросы по Grundfos LS
Короткие ответы по применению, подбору, замене, отличиям LS / LSV и выбору материалов.
Для чего применяются насосы Grundfos LS?
Насосы Grundfos LS применяются в системах водоснабжения, охлаждения, кондиционирования, отопления, технологической циркуляции, орошения, градирнях и контурах с большим расходом воды.
Чем LS отличается от LSV?
LS - горизонтальное исполнение насоса двустороннего входа. LSV - вертикальное исполнение. Выбор зависит от схемы установки, доступного места, требований к обслуживанию и проекта обвязки.
Можно ли подобрать замену старому насосу на Grundfos LS?
Да. Для замены нужны модель старого насоса, расход, напор, мощность двигателя, DN патрубков, габариты, фото шильдика и условия эксплуатации. После этого можно проверить Grundfos LS или аналог.
Какие данные нужны для подбора насоса LS?
Минимально нужны расход Q, напор H, тип жидкости, температура, давление в системе, NPSH, режим работы, частота питания, требования к материалам и ограничения по монтажу.
Можно ли использовать насосы LS для питьевой воды?
Возможность применения для питьевой воды зависит от конкретного исполнения, материалов и уплотнения. При подборе нужно отдельно проверить код питьевой воды и требования проекта.
Есть ли аналоги насосов Грундфос LS?
Да, аналоги подбираются по рабочей точке, DN, габаритам, NPSH, материалам и условиям эксплуатации. Возможны варианты среди насосов двустороннего входа CNP, Wilo, KSB, Lowara, Ebara и других брендов.
Нужен подбор Grundfos LS под проект?
Пришлите рабочую точку, жидкость, температуру, DN патрубков, фото шильдика старого насоса или проектную спецификацию. Подберем модель, проверим аналог и подготовим предложение.
