Вертикальные многоступенчатые насосы CNP CDM/CDMF
Подберём и поставим насосы CNP CDM и CDMF для водоснабжения, повышения давления, водоподготовки, обратного осмоса, охлаждения, котельных, моечных установок и промышленных систем. Поможем выбрать модель по подаче, напору, жидкости, температуре, давлению и типу присоединения.
CDM — для неагрессивных жидкостей CDMF — нержавеющая проточная часть Аналог Grundfos CR / Wilo Helix
0,5–270м³/ч диапазон подач
4–412м напор
0,37–200кВт мощность двигателя
до 40бар рабочее давление
Купить CNP CDM/CDMF без ошибки в подборе
Когда нужен вертикальный многоступенчатый насос CNP
Насосы CNP CDM/CDMF выбирают, когда системе нужен высокий напор, компактная установка и стабильная работа в инженерном или промышленном контуре. На этой странице собраны ключевые параметры для предварительного выбора, но финальную модель лучше подбирать по рабочей точке и условиям эксплуатации.
Нужна цена
Пришлите подачу, напор и среду — подготовим коммерческое предложение на CNP CDM/CDMF.
Нужен подбор
Проверим рабочую точку, NPSH, температуру, давление и материал проточной части.
Нужна замена
Подберём аналог Grundfos CR, CRN, Wilo Helix, Lowara e-SV или другого вертикального насоса.
Нужны документы
Предоставим каталог, паспорт, руководство, декларацию и габаритные данные.
Применение насосов CNP CDM/CDMF
Для водоснабжения, повышения давления, водоподготовки и промышленных систем
Водоснабжение и повышение давления
- повышение давления в зданиях;
- подкачка в магистральном трубопроводе;
- станции повышения давления;
- фильтрация и перекачивание воды.
Водоподготовка и обратный осмос
- ультрафильтрация;
- установки обратного осмоса;
- системы дистилляции;
- сепараторы, бассейны и технологические линии.
Промышленность и инженерные системы
- моечные установки высокого давления;
- охлаждение и кондиционирование;
- питание котлов и отвод конденсата;
- подача технической жидкости и СОЖ.
CDM или CDMF
Как выбрать исполнение насоса
CNP CDM
Вертикальный многоступенчатый насос для чистых неагрессивных жидкостей. В типовом исполнении входная и выходная камеры выполнены из чугуна, а остальные элементы проточной части — из нержавеющей стали.
- чистая вода;
- техническая вода без твёрдых включений;
- водоснабжение и подкачка;
- отопление, вентиляция, кондиционирование.
CNP CDMF
Исполнение с проточной частью из нержавеющей стали. Его выбирают, когда нужна повышенная коррозионная стойкость или работа со слабоагрессивными средами.
- слабые растворы кислот и щелочей;
- растворы масел и спиртов;
- водоподготовка и обратный осмос;
- объекты с повышенными требованиями к материалам.
Характеристики CNP CDM/CDMF
Основные параметры для предварительного подбора
Значения зависят от конкретной модели, количества ступеней, мощности двигателя, материала проточной части, типа присоединения и исполнения по температуре. Для точного выбора насос проверяется по рабочей точке: подаче, напору, давлению на входе и условиям эксплуатации.
| Параметр | Значение | Что важно для подбора |
|---|---|---|
| Тип насоса | Вертикальный многоступенчатый центробежный насос нормального всасывания | Компактное исполнение с патрубками в одну линию — in-line |
| Серии | CDM, CDMF | CDMF — исполнение с нержавеющей проточной частью |
| Диапазон подач | 0,5–270 м³/ч | Финальная модель выбирается по рабочей точке |
| Напор | 4–412 м | Нужно учитывать потери в трубопроводе и требуемое давление на потребителе |
| Мощность двигателя | 0,37–200 кВт | Зависит от модели, количества ступеней и режима работы |
| Температура жидкости | -15…+120 °C, по запросу до +180 °C | Для горячих сред требуется проверка исполнения и уплотнения |
| Максимальное рабочее давление | до 40 бар | Зависит от модели и типа присоединения |
| Электродвигатель | IP55, класс изоляции F, 50 Гц | IE2 / IE3 в зависимости от мощности и исполнения |
| Присоединение | Круглый фланец, овальный фланец, резьба, Victaulic / грувлок | Доступность зависит от типоразмера |
Рабочая точка
Подбор CNP CDM/CDMF начинается с расхода и напора
Чтобы насос работал стабильно и экономично, рабочая точка должна попадать в эффективную область графика. Поэтому при подборе мы проверяем не только похожий артикул, но и фактические условия системы.
- требуемая подача, м³/ч;
- требуемый напор, м;
- давление на входе и давление в системе;
- температура и состав жидкости;
- режим работы — постоянный или переменный расход;
- ограничения по материалам, уплотнению и присоединению.
График помогает быстро определить подходящую группу насосов по подаче и напору.
Для финального подбора модель проверяется по рабочей точке и условиям эксплуатации.
Конструкция насоса CNP CDM/CDMF
Вертикальная многоступенчатая конструкция с патрубками in-line
На схеме показаны конструкция насосной части и варианты присоединения к трубопроводу.
Насос состоит из гидравлической части и электродвигателя, соединённых муфтой. Рабочие колёса и диффузоры расположены последовательно на одном валу, за счёт чего насос создаёт высокий напор при компактных габаритах.
in-line соосное расположение патрубков
много ступеней для высокого напора
муфта соединение двигателя и гидравлики
несколько типов фланец, резьба, Victaulic / грувлок

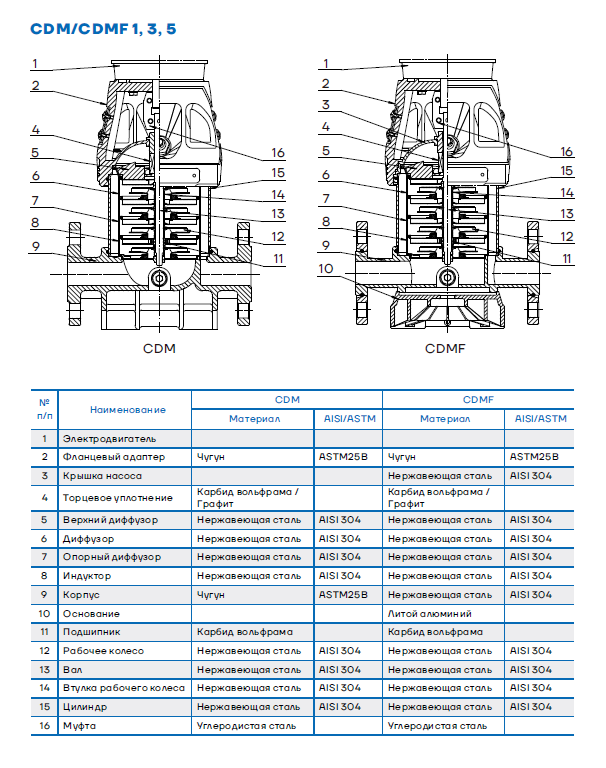

Материалы и перекачиваемая жидкость
Материалы CDM/CDMF зависят от типоразмера насоса
У насосов CDM/CDMF состав проточной части отличается по группам типоразмеров. Поэтому материалы показаны через переключатель: выберите группу насосов, и ниже откроется соответствующая таблица из каталога.
Что важно уточнить до покупки
- CDM подходит для чистых неагрессивных жидкостей, близких по свойствам к воде.
- CDMF выбирают для слабоагрессивных сред и повышенных требований к коррозионной стойкости.
- Жидкость не должна содержать твёрдые, абразивные и длинноволокнистые включения.
- При повышенной плотности или вязкости может снижаться производительность и расти энергопотребление.
- Для гликоля, масел, спиртов, кислот, щелочей и горячих сред нужно отдельно проверять материал и уплотнение.
- Для защиты от кавитации проверяется давление на всасывании и минимальное давление NPSH.
Аналоги и замена
Подберём CNP CDM/CDMF как аналог Grundfos CR, Wilo Helix, Lowara e-SV
Часто CNP CDM/CDMF рассматривают как замену вертикальных многоступенчатых насосов европейских брендов. Но замена «по названию» недостаточна: нужно сверить рабочую точку, присоединения, габариты, материалы, температуру, давление, двигатель и уплотнение.
Что прислать
- фото шильдика старого насоса;
- модель и серийный номер;
- подачу и напор, если известны;
- фото присоединений и места установки.
Что проверим
- рабочую точку;
- давление и температуру;
- совместимость материалов;
- габаритные и присоединительные размеры.
Что получите
- подходящую модель CNP;
- коммерческое предложение;
- срок поставки;
- каталог, РЭ и рекомендации по монтажу.
Инженерный подбор
Подбор насоса CNP CDM/CDMF под вашу систему
1Собираем данные
Подача, напор, среда, температура, давление, режим работы.
2Проверяем графики
Сверяем рабочую точку с характеристиками CDM/CDMF.
3Выбираем исполнение
CDM или CDMF, материал, уплотнение, присоединение, двигатель.
4Готовим КП
Цена, срок поставки, документы, рекомендации по монтажу.
Данные для быстрого подбора
- подача, м³/ч;
- напор, м;
- жидкость и её концентрация;
- температура жидкости;
- давление на входе;
- тип присоединения;
- напряжение питания;
- требования по материалам и уплотнению.
Документация CNP CDM/CDMF
Каталог CNP CDM/CDMF для скачивания
В каталоге указаны рабочие характеристики, модельный ряд, конструкция, материалы проточной части, условия эксплуатации, графики и габаритно-присоединительные размеры.
Каталог CDM/CDMF
Скачать PDF: рабочие характеристики, материалы, габариты, присоединения и модельный ряд.
Паспорт и РЭ
Паспорт, руководство по монтажу и эксплуатации можно добавить отдельной ссылкой, когда файл будет выгружен на сервер.
Декларация
Декларацию соответствия лучше добавить отдельным PDF-файлом для проектировщиков, снабжения и службы эксплуатации.
FAQ
Частые вопросы по насосам CNP CDM/CDMF
Цена зависит от модели, количества ступеней, мощности двигателя, материала проточной части,
типа присоединения и исполнения по температуре. Для расчёта пришлите подачу, напор,
жидкость и температуру.
CDM применяют для чистых неагрессивных жидкостей. CDMF имеет проточную часть
из нержавеющей стали и подходит для задач, где нужна повышенная коррозионная стойкость
или работа со слабоагрессивной средой.
Да, часто можно подобрать аналог, но нужно сверить рабочую точку, габариты,
присоединения, материалы, температуру, давление, мощность двигателя и тип уплотнения.
Да, серия применяется в системах водоподготовки, включая ультрафильтрацию,
обратный осмос и дистилляцию. Исполнение подбирается по воде, давлению,
температуре и требованиям к материалам.
Нет. Эти насосы рассчитаны на чистые жидкости без твёрдых, абразивных
и длинноволокнистых включений. Для загрязнённых сред подбирается другой тип насоса.
Нужны подача, напор, тип жидкости, температура, давление на входе,
тип присоединения, напряжение питания, режим работы и требования по материалам.
