CNP NSC / NSC-V · насос двухстороннего всасывания
Насос CNP NSC двухстороннего всасывания с осевым разъёмом корпуса
Подбираем и поставляем CNP NSC для больших расходов воды: водозаборы, насосные станции, ТЭЦ, пожаротушение, системы охлаждения, ирригация и промышленные контуры. Поможем подобрать модель по рабочей точке, материалам, температуре, давлению и требованиям к монтажу.
50–20 000 м³/ч, диапазон подачи по РЭ
10–230 м, диапазон напора
до +150 °C опциональное высокотемпературное исполнение
до 4,0 МПа опционально, зависит от модели и исполнения

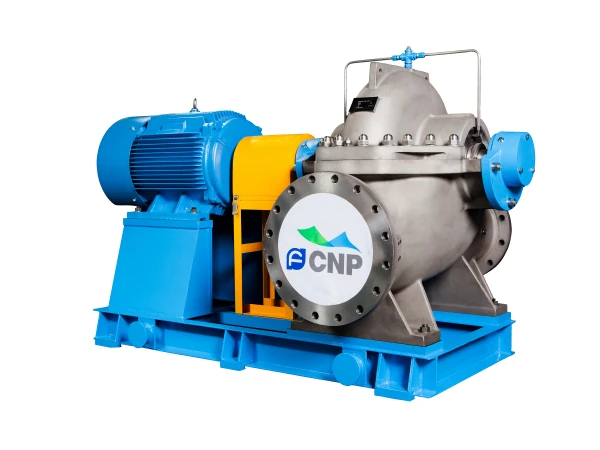

Основная фотография насоса CNP NSC для подбора и поставки под проект.
горизонтальное исполнение NSC вертикальное исполнение NSC-V горячая вода NSCR низковольтные и высоковольтные двигатели подбор аналога Grundfos / Wilo / Lowara
Купить CNP NSC · цена · поставка · подбор
Не просто «насос по каталогу», а подбор под вашу рабочую точку
CNP NSC — крупный насосный агрегат под проект, поэтому цена зависит от подачи, напора, материала проточной части, исполнения уплотнений, двигателя, компоновки и требований к объекту. Мы быстро уточним параметры и подготовим техническое предложение.
Цена CNP NSC
Фиксированную цену без параметров не указываем: насос подбирается под проект, рабочую точку и исполнение.
Подбор
Подберём модель по Q/H, NPSH, температуре, среде, давлению, DN патрубков и условиям монтажа.
Поставка
Проверим доступность, сроки поставки, комплектацию агрегата, двигатель, раму и документацию.
Документы
Каталог и руководство по эксплуатации доступны для скачивания. Паспорт по конкретной модели — по запросу.
Замена аналога
Подберём замену Grundfos, Wilo, Lowara, KSB и других насосов двухстороннего всасывания.
Применение CNP NSC
Где применяют насосы двойного всасывания NSC
Серия рассчитана на подачу больших объёмов жидкости при стабильной работе насосного агрегата. Подходит для инженерных систем, где важны расход, надёжность, сервисопригодность и корректный подбор по рабочей зоне.
Водоснабжение и водозабор
Речной водозабор, насосы второго подъёма, муниципальные насосные станции, подача больших расходов воды.
Энергетика и ТЭЦ
Циркуляционные контуры, подача горячей воды, техническая вода, системы охлаждения и вспомогательные процессы.
Пожаротушение
Проектные решения для пожарных насосных станций, где требуется крупная подача и надёжная гидравлика.
Кондиционирование и охлаждение
Циркуляция в системах HVAC, градирни, контуры охлаждения оборудования и технологических процессов.
Ирригация
Подача воды для орошения, крупные оросительные станции, перекачивание из резервуаров и открытых источников.
Промышленные предприятия
Технологическое водоснабжение, перекачивание нейтральных и отдельных агрессивных жидкостей при подборе материалов.
NSC · NSC-V · NSCR
Какое исполнение CNP NSC выбрать
В документации указаны горизонтальное исполнение NSC, вертикальное исполнение NSC-V и исполнение для горячей воды NSCR. Конкретная конфигурация выбирается по параметрам объекта и требованиям к монтажу.
NSC — горизонтальный насос
Основное исполнение для насосных станций, водоснабжения, охлаждения и промышленных систем. Удобно для классической компоновки агрегата на общей раме.
NSC-V — вертикальное исполнение
Используется, когда нужна вертикальная компоновка и экономия места. Набор моделей и двигателей уточняется по запросу.
NSCR — горячая вода
Исполнение для высокотемпературных задач. Для температуры до +150 °C требуется корректный подбор материалов, уплотнений и охлаждения.
Важно: выбор исполнения нельзя делать только по названию серии. Для CNP NSC критичны рабочая точка,
кавитационный запас, температура, состав жидкости, допустимое давление, монтажная схема и требования к электродвигателю.
Характеристики CNP NSC
Технические параметры насосов CNP NSC
Ниже — сводная таблица по каталогу и РЭ. Точные значения по конкретной модели уточняются при подборе и фиксируются в техническом предложении / паспорте оборудования.
| Параметр | Значение | Комментарий для подбора |
|---|---|---|
| Тип насоса | Центробежный одноступенчатый насос двухстороннего всасывания с осевым разъёмом корпуса | Для больших расходов воды и технологических жидкостей |
| Исполнения | NSC — горизонтальный; NSC-V / NSCV — вертикальный; NSCR — для горячей воды | Исполнение выбирается по монтажу и условиям эксплуатации |
| Подача | 50–20 000 м³/ч | Рабочая точка должна попадать в допустимую часть характеристики |
| Напор | 10–230 м | Уточняется по графику и частоте вращения |
| Температура жидкости | от -15 до +80 °C; опционально до +150 °C | Для высокой температуры подбираются материалы, уплотнение и охлаждение |
| Рабочее давление | 1,0 / 1,6 / 2,5 / 4,0 МПа в зависимости от модели | Финальное значение указывается в паспорте конкретного агрегата |
| Содержание включений | ≤4% | Размер твёрдых частиц должен соответствовать техническим характеристикам |
| Всасывающий патрубок | DN 100–1400 | Подбирается по модели и схеме трубопровода |
| Напорный патрубок | DN 80–1200 | Подбирается по модели и гидравлическому расчёту |
| Частота | 50 Гц | Другое исполнение — уточняется при подборе |
| Напряжение | 3×380 В, 6000 В, 10000 В или другое по паспорту | Зависит от мощности, проекта и электродвигателя |
| Электродвигатель | 2-, 4-, 6-, 8-полюсный; IP23, IP54/IP55; класс F; IE2/IE3 | Мощность и исполнение двигателя подбираются под насос и ТЗ |
| Мощность | мощность двигателя подбирается; мощность на валу зависит от модели | В РЭ приведены значения мощности на валу в номинальной точке для конкретных моделей |
| Материалы | чугун, высокопрочный чугун, нержавеющая сталь, дуплексная нержавеющая сталь — в зависимости от среды | Для морской воды, горячей воды и агрессивных сред нужен отдельный подбор материалов |
| Уплотнение | сальниковое / торцевое; возможны решения по API 610 / API 682 | При давлении на входе от 8 бар требуется сбалансированное механическое уплотнение |
Не указано в предоставленных материалах: единый универсальный вес агрегата, единая цена и единая мощность двигателя для всей серии.
Эти параметры зависят от конкретной модели, комплектации и исполнения.
Рабочая точка · Q/H
Диапазоны рабочих характеристик CNP NSC
Для подбора важно не просто попасть в общий диапазон подачи и напора, а выбрать модель так, чтобы рабочая точка находилась в допустимой части характеристики. Это снижает риск кавитации, перегрева, износа и работы за пределами эффективной зоны.

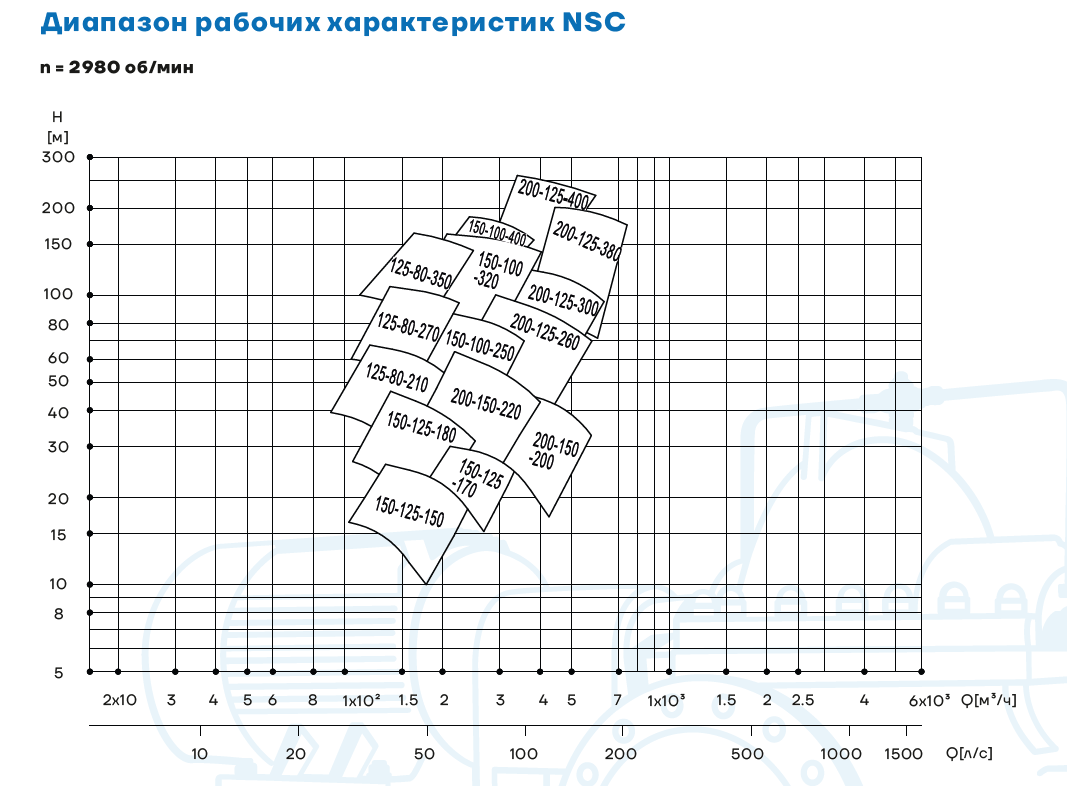

График диапазона рабочих характеристик CNP NSC для частоты вращения 2980 об/мин.

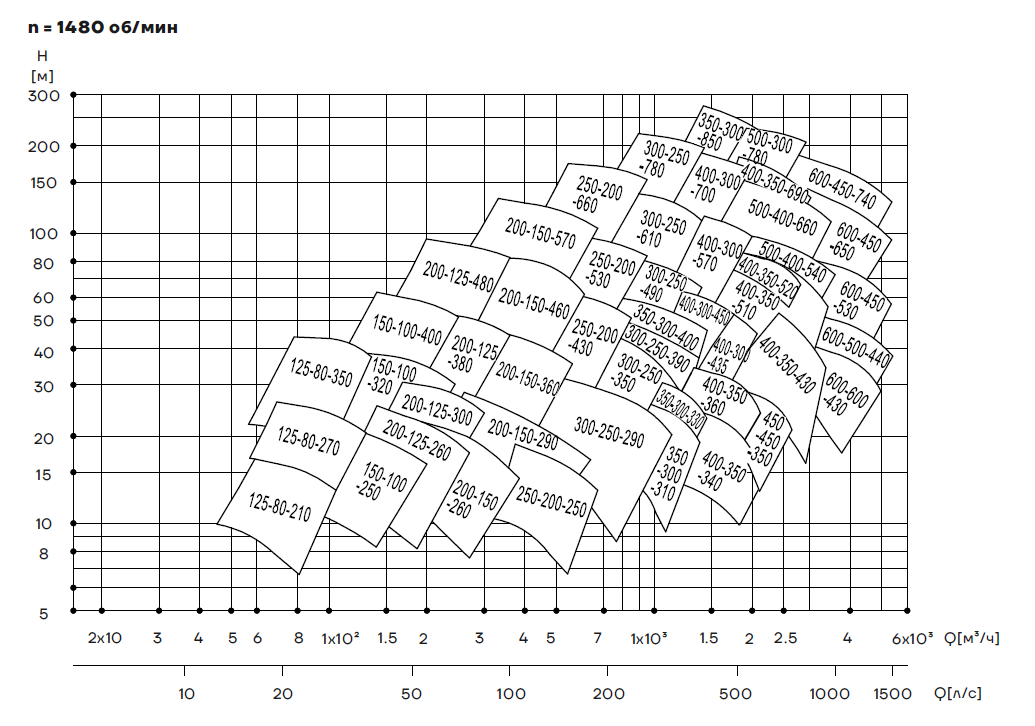

График диапазона рабочих характеристик CNP NSC для частоты вращения 1480 об/мин.

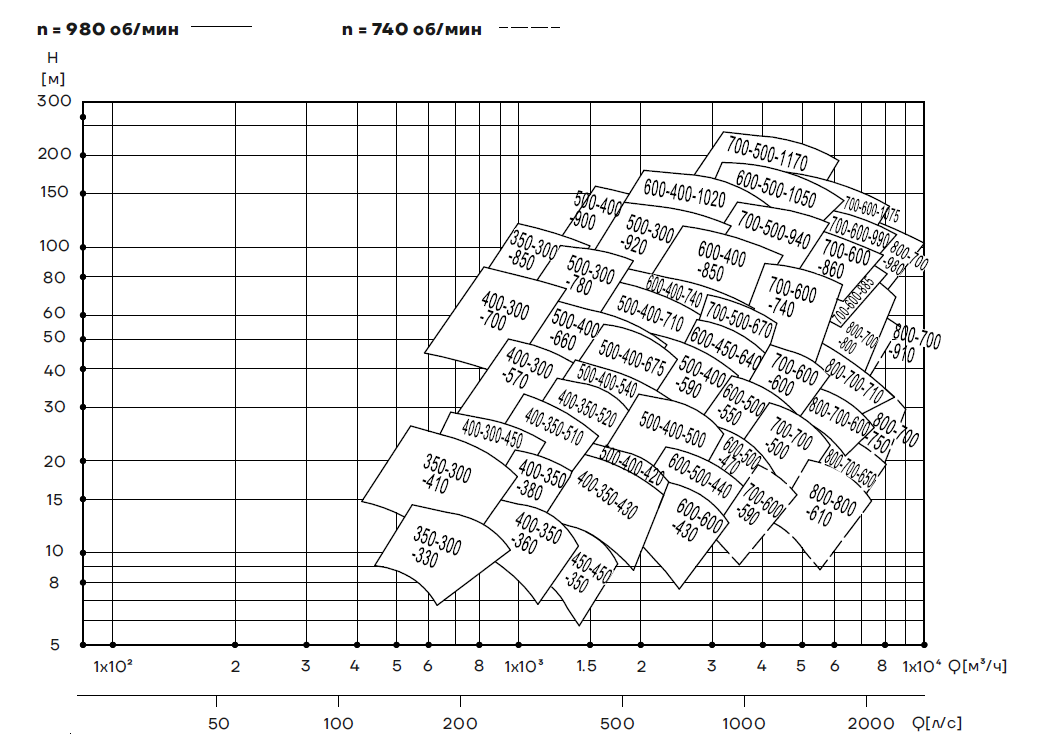

График диапазона рабочих характеристик CNP NSC для частот вращения 980 и 740 об/мин.
Проверяем Q/H
Сверяем требуемую подачу и напор с полем характеристик и подбираем ближайшую модель.
Проверяем NPSH
Оцениваем условия всасывания, подпор, высоту монтажа, температуру и риск кавитации.
Проверяем двигатель
Уточняем частоту вращения, мощность, напряжение, степень защиты и класс энергоэффективности.
Конструкция насоса
Осевой разъём корпуса, рабочее колесо двухстороннего входа и сервисный доступ
Конструкция CNP NSC рассчитана на большие расходы и обслуживание без лишней разборки трубопроводов. Основные узлы: корпус, крышка корпуса, вал, рабочее колесо, кольца щелевого уплотнения, подшипниковые узлы, торцевое или сальниковое уплотнение.

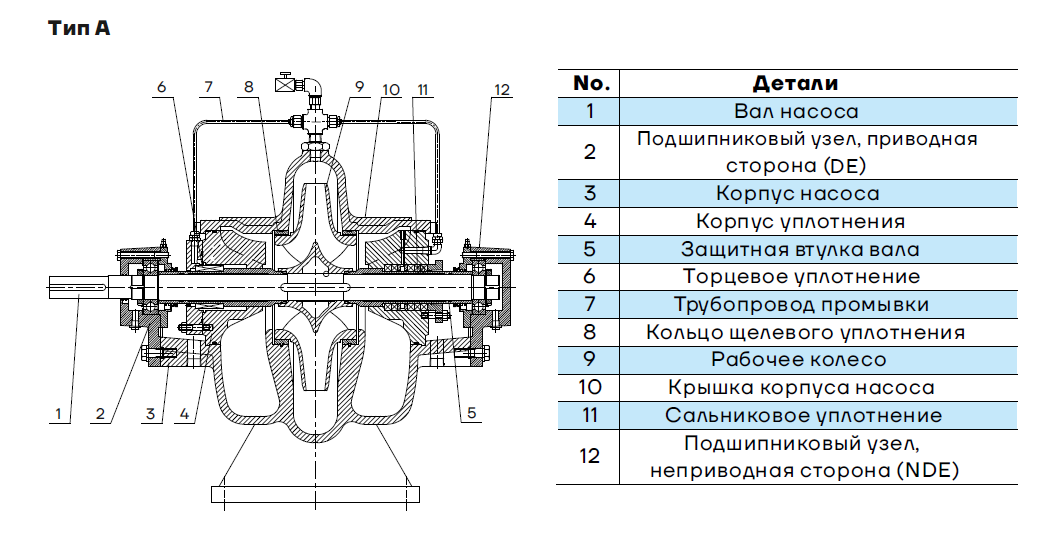

Вид в разрезе CNP NSC: корпус, рабочее колесо, вал, подшипники и узлы уплотнения.

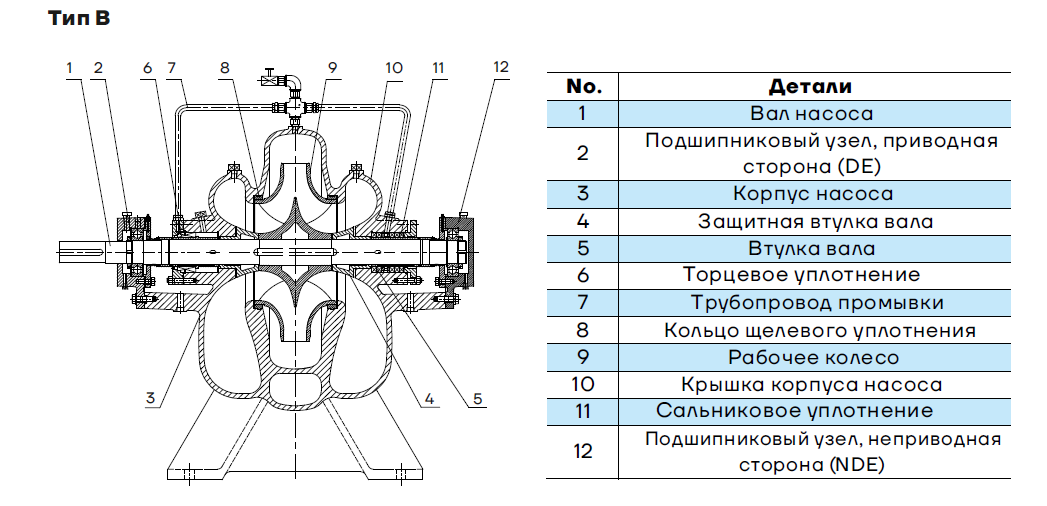

Дополнительный вид конструкции CNP NSC для понимания узлов и обслуживания.

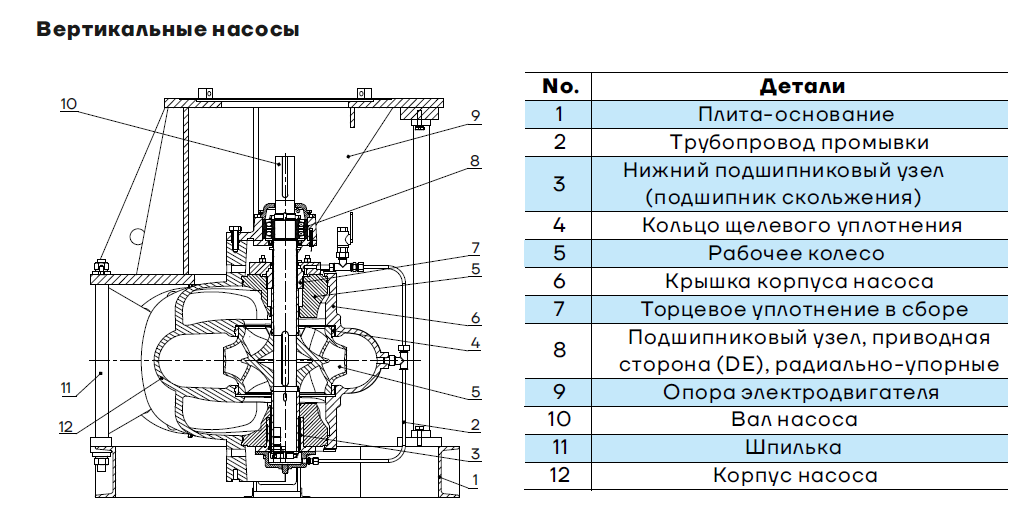

Схема конструкции CNP NSC: используется для технического согласования и ЗИП.
Двухстороннее всасывание
Рабочее колесо двухстороннего входа помогает сбалансировать осевую нагрузку.
Осевой разъём
Конструкция облегчает доступ к роторной части и обслуживанию насосного узла.
Уплотнения
Доступны сальниковые и торцевые решения, включая специальные схемы под задачу.
Подшипники
Стандартно применяются подшипники качения; для крупных исполнений возможны специальные решения.
Материалы · среда · ограничения
Материальное исполнение подбирается по жидкости
Для CNP NSC важно учитывать не только подачу и напор, но и химический состав жидкости, температуру, наличие включений, давление на входе и требования к уплотнению.
| Деталь | Чистая вода | Морская вода | Горячая вода |
|---|---|---|---|
| Корпус | Серый чугун HT250 / высокопрочный чугун QT500-7 | Дуплексная нержавеющая сталь | Высокопрочный чугун QT500-7 / углеродистая сталь / нержавеющая сталь |
| Рабочее колесо | Серый чугун HT250 / нержавеющая сталь SS304 | Дуплексная нержавеющая сталь | Сталь 20Cr13 / нержавеющая сталь |
| Вал | Сталь 40Cr | Дуплексная нержавеющая сталь 2205 | Сталь 40Cr |
| Кольца щелевых уплотнений | Серый чугун HT250 | Бронза / дуплексная нержавеющая сталь 2205 | Высокопрочный чугун QT500-7 / углеродистая сталь |
| Втулки вала | Нержавеющая сталь SS304 | Дуплексная нержавеющая сталь 2205 | Нержавеющая сталь SS304 |
| Тип уплотнения | Сальниковое / торцевое | Сальниковое / торцевое | Торцевое |
Температура
Стандартное исполнение — до +80 °C, высокотемпературное — до +150 °C. Для горячей воды подбирается уплотнение и охлаждение.
Твёрдые включения
По РЭ содержание инородных включений — до 4%. Размер частиц должен соответствовать техническим характеристикам модели.
Высота монтажа
Стандартно до 1000 м над уровнем моря. При большей высоте требуется запас по мощности двигателя.
Ограничения по агрессивным, абразивным, нефтяным и высокотемпературным средам уточняются при подборе.
Для таких задач нужно согласовать материал проточной части, уплотнение, план обвязки и требования к безопасности.
Аналоги и замена
Подберём CNP NSC как замену насоса двухстороннего всасывания
Подбор аналога делается не по названию бренда, а по рабочей точке, гидравлической характеристике, присоединительным размерам, материалам, температуре, уплотнению, двигателю и условиям монтажа.
Аналог Grundfos
Подберём замену насосов двухстороннего всасывания Grundfos по Q/H, DN, частоте вращения, материалу и габаритам.
Аналог Wilo
Сравним рабочую точку, мощность, исполнение двигателя, давление, температуру и возможность установки на существующую обвязку.
Аналог Lowara / KSB / Ebara
Проверим гидравлическую совместимость и подготовим вариант замены с комментариями по монтажу.
| Что прислать | Зачем это нужно |
|---|---|
| Марка старого насоса или фото шильдика | Чтобы понять исходную гидравлику, двигатель и исполнение |
| Подача Q и напор H | Главная рабочая точка для подбора модели |
| Температура, жидкость, наличие включений | Определяет материал корпуса, колеса, вала и тип уплотнения |
| DN всасывания / напора, чертёж или габариты | Чтобы оценить возможность замены без серьёзной переделки трубопровода |
| Требования к двигателю | Напряжение, частота, IP, IE, взрывозащита и способ пуска влияют на комплектацию |
Подбор насоса по подаче и напору
Как мы подбираем насос CNP NSC под объект
Для крупных насосов двухстороннего всасывания ошибка в подборе может привести к кавитации, перегрузке двигателя, вибрациям, износу уплотнений и проблемам с трубопроводной обвязкой. Поэтому идём по инженерной логике.
Собираем исходные данные
Подача, напор, среда, температура, давление, высота монтажа, режим работы, требования к резервированию.
Проверяем рабочую точку
Сверяем Q/H с полем характеристик, частотой вращения, NPSH и допустимой зоной работы насоса.
Выбираем исполнение
Материалы, уплотнение, двигатель, напряжение, IP, IE, компоновка агрегата, фланцы и опции контроля.
Готовим предложение
Даём модель, технические параметры, комментарии по монтажу, документы, срок поставки и цену.
Для корректного подбора желательно прислать ТЗ, опросный лист, гидравлический расчёт, старый насос или параметры системы.
Если данных нет — поможем сформировать минимальный набор исходных параметров.
Документы · ЗИП · схема
Каталог, РЭ и схема запасных частей CNP NSC
Для проектирования и согласования доступны каталог и руководство по эксплуатации. Для обслуживания используем взрыв-схему и таблицу запасных частей, а конкретный перечень ЗИП уточняется по модели насоса.

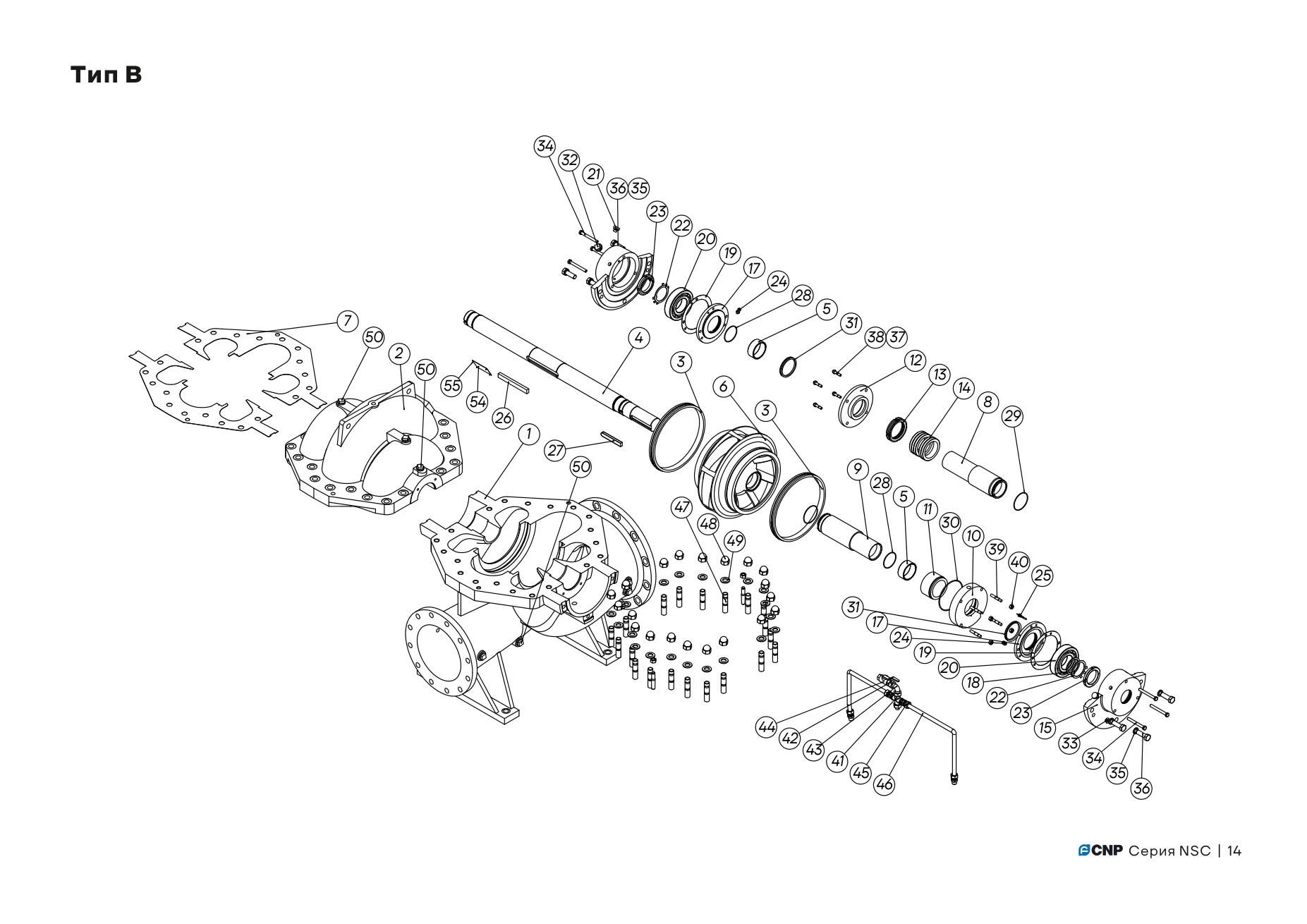

Взрыв-схема CNP NSC тип B для согласования запасных частей и сервисного обслуживания.

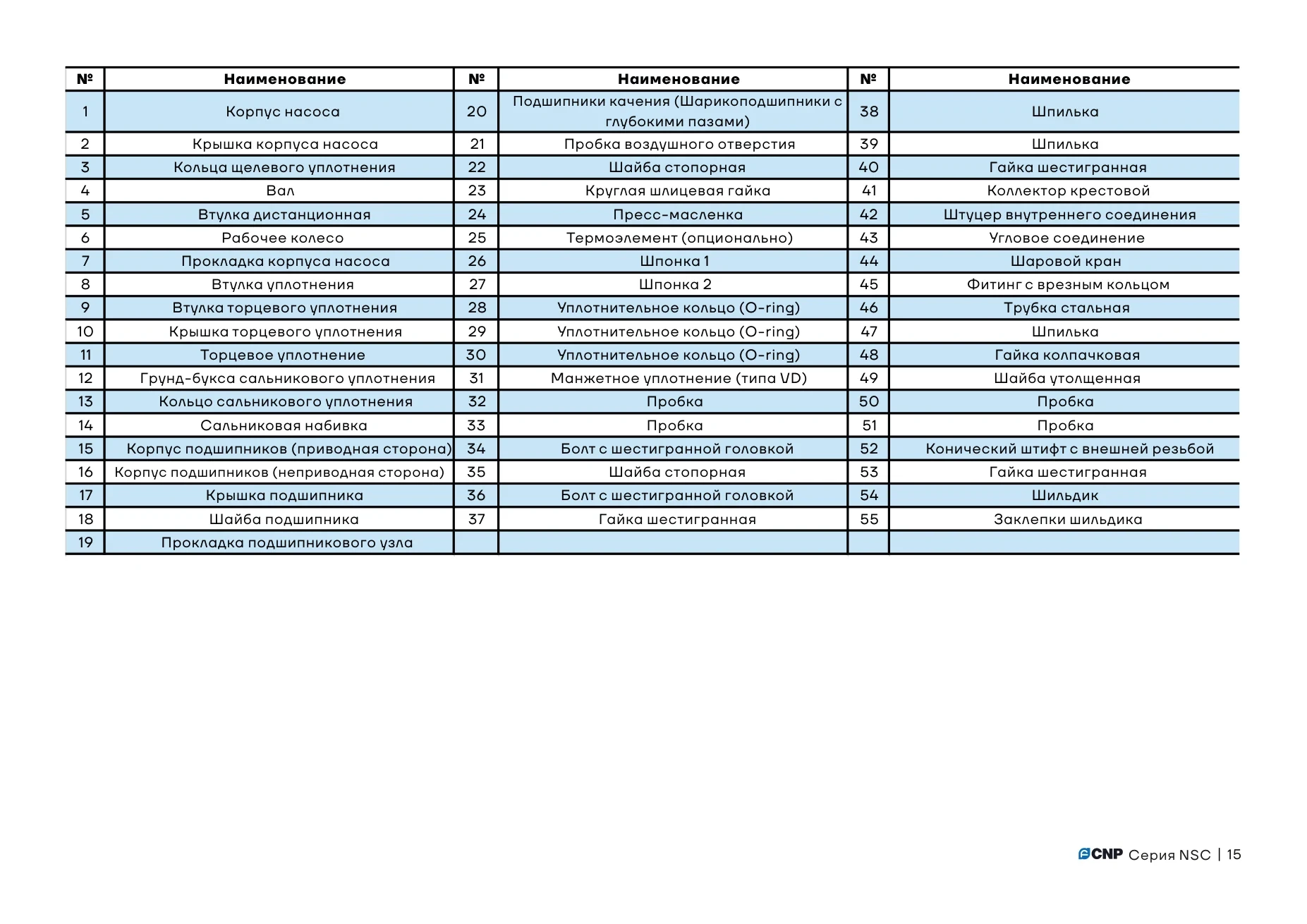

Таблица деталей к взрыв-схеме CNP NSC. Перечень ЗИП уточняется по номеру модели.
Каталог CNP NSC
Технический каталог с описанием, диапазонами, конструкцией, материалами и габаритами.
Руководство по эксплуатации
Монтаж, подключение, требования к трубопроводам, запуск, эксплуатация и обслуживание.
FAQ
Частые вопросы по насосам CNP NSC
Обычно насос CNP NSC подбирается и поставляется под проект. Наличие и срок поставки зависят от модели,
материала, двигателя и комплектации. Для проверки нужна рабочая точка и требования к исполнению.
Цена уточняется при подборе. На стоимость влияют подача, напор, давление, температура, материал проточной части,
тип уплотнения, напряжение, мощность двигателя, рама, фланцы и дополнительные опции.
Да, для серии указано стандартное исполнение до +80 °C и высокотемпературное исполнение до +150 °C.
Для горячей воды нужно согласовать материалы, торцевое уплотнение и систему охлаждения.
Да, но аналог подбирается не по названию, а по рабочей точке, характеристике, DN, габаритам,
материалам, температуре, давлению, двигателю и условиям монтажа. Лучше прислать шильдик и паспорт старого насоса.
Нужны подача Q, напор H, температура, жидкость, плотность и вязкость при отличии от воды,
содержание включений, давление на входе, высота монтажа, DN трубопроводов, режим работы и требования к двигателю.
Трубопроводы не должны передавать нагрузку на корпус насоса. На всасывании важны герметичность,
отсутствие воздушных пробок, правильный прямой участок, опоры труб и корректная скорость потока.
Подбор ЗИП выполняется по конкретной модели и исполнению. Для согласования нужны модель,
серийный номер или паспорт, а также требуемый узел: уплотнение, подшипники, рабочее колесо, кольца, втулки и т.д.
Подбор и поставка CNP NSC
Пришлите рабочую точку — подберём насос и подготовим цену
Отправьте параметры системы, ТЗ, опросный лист, шильдик старого насоса или просто задачу. Мы проверим диапазон, материалы, уплотнение, двигатель, документы и предложим подходящее исполнение CNP NSC.
Что указать в заявке
подача Q, м³/ч напор H, м жидкость и температура рабочее давление DN патрубков напряжение и частота материал проточной части тип уплотнения аналог / шильдик старого насоса
