Wilo • насосы двухстороннего входа

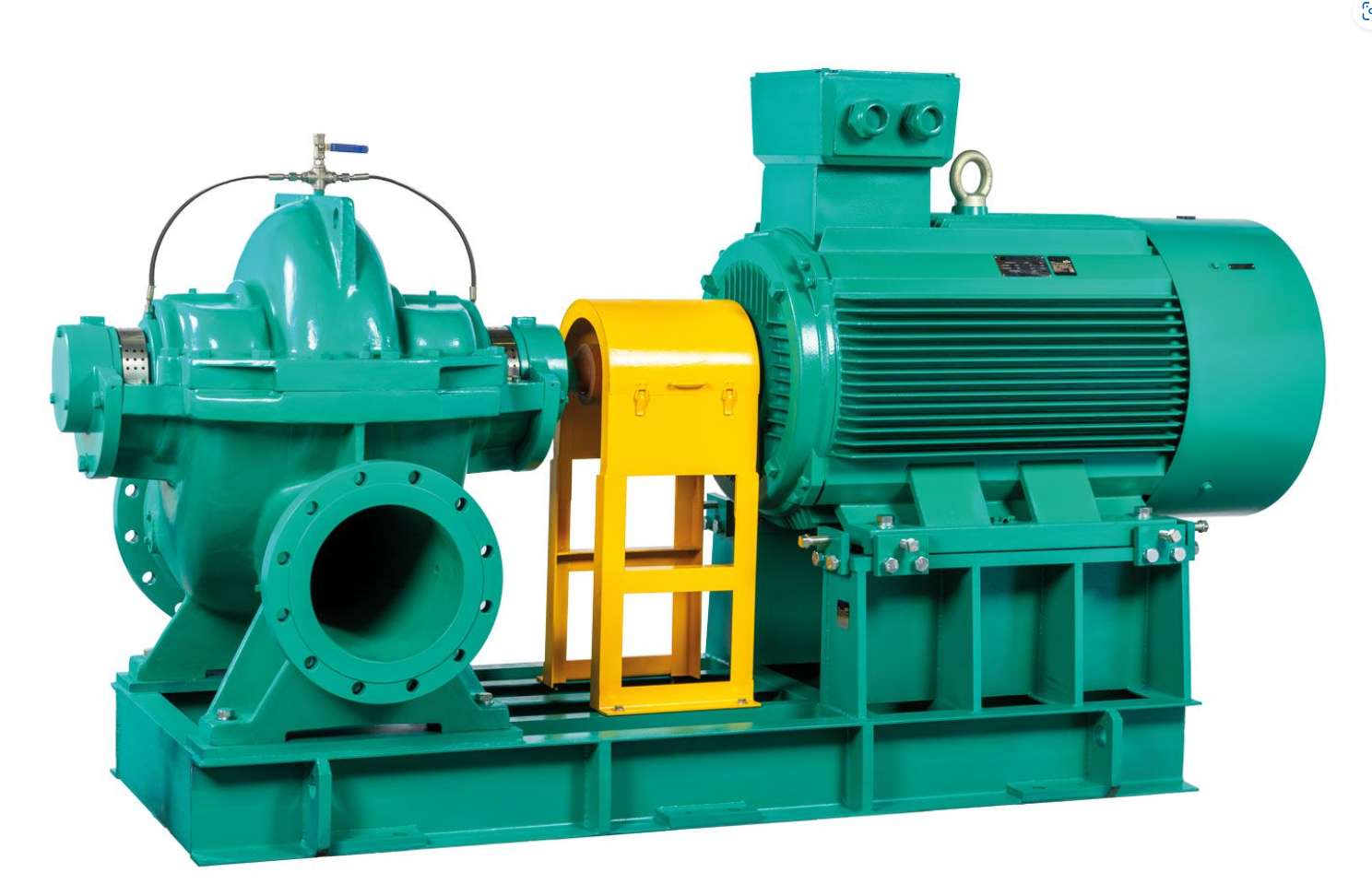

Wilo-TSC/TSCV — насосы с осевым разъёмом корпуса для больших расходов
Подбор и поставка насосов Wilo-TSC и Wilo-TSCV для водоснабжения, охлаждения, отопления, орошения, промышленных контуров и проектов с высокой подачей. Подбираем модель по расходу, напору, исполнению, материалам и условиям монтажа.
Осевой разъём корпуса — удобный доступ к роторной части
Горизонтальное TSC и вертикальное TSCV исполнение
Подбор под рабочую точку, материалы и тип уплотнения
Для инженерных систем с большой подачей воды
до 12 000 м³/ч максимальная производительность по обзорному рабочему полю
16 / 25 бар рабочее давление зависит от исполнения
-8…+120 °C диапазон по обзорной брошюре, уточняется по модели
TSC / TSCV горизонтальное и вертикальное исполнение
Что закрывает страница
Подбор, замена и поставка Wilo-TSC под инженерную задачу, а не просто “насос из каталога”
Серия Wilo-TSC относится к насосам двухстороннего входа с осевым разъёмом корпуса. Такие агрегаты применяются там, где важны большой расход, стабильная работа, доступность обслуживания и точное соответствие рабочей точке.
Wilo-TSC купить Wilo-TSC цена насос двухстороннего входа подбор по расходу и напору Wilo-TSC характеристики Wilo-TSCV вертикальный замена Wilo TSC аналог Wilo-TSC насос split case насос для водоснабжения
Области применения
Wilo-TSC ставят в системах, где требуется большая подача и обслуживаемая конструкция
01
Коммунальное водоснабжение
Подача и циркуляция воды в магистральных и распределительных системах, насосных станциях и узлах повышения давления.
02
Охлаждение и кондиционирование
Контуры холодной воды, системы кондиционирования, технологическое охлаждение, водогликолевые смеси по согласованию.
03
Промышленные процессы
Перекачивание технической, охлаждающей, хозяйственной воды и других совместимых жидкостей в общепромышленных системах.
04
Орошение и ирригация
Системы с высокой подачей, где важны устойчивые характеристики и корректный подбор диаметра трубопроводов.
05
Здания и сооружения
Инженерные системы крупных объектов: тепло-, холодоснабжение, циркуляция, узлы водоподготовки.
06
Пожарные и резервные контуры
Возможность применения проверяется по проекту, требованиям объекта, исполнению насоса и составу насосной станции.
Преимущества серии
Осевой разъём корпуса упрощает обслуживание без демонтажа трубопроводов
Сервис
Доступ к рабочим узлам
Верхняя часть корпуса снимается, что даёт доступ к ротору, рабочему колесу, валу и уплотнениям.
Монтаж
TSC и TSCV
Можно рассматривать горизонтальное или вертикальное исполнение в зависимости от компоновки машинного зала.
Проект
Разные материалы
Корпус, рабочее колесо и уплотнение подбираются под жидкость, температуру, давление и требования объекта.
Эксплуатация
Ниже вибрации и шум
Конструкция рассчитана на стабильную работу в тяжёлых инженерных системах с большой подачей.
Важно: точная модель Wilo-TSC подбирается не только по максимальному расходу и напору.
Нужно учитывать рабочую точку, NPSH, температуру, тип жидкости, давление, материал проточной части,
тип уплотнения, двигатель, частотное регулирование и требования к монтажу.
Рабочее поле и подбор
Подбираем насос по реальной рабочей точке: Q, H, жидкость, давление и исполнение
до 12 000 м³/ч максимальная производительность по обзорному диапазону
до 200 м ориентир по графику рабочего поля, точная точка по модели
DN 80–1000 ориентировочный диапазон патрубков по обзорным данным
50 Гц варианты двигателя и напряжения уточняются по исполнению
Что нужно для подбора
- расход Q, м³/ч, и напор H, м;
- температура и состав жидкости;
- требуемое рабочее давление корпуса;
- горизонтальное или вертикальное исполнение;
- тип уплотнения: торцевое или сальниковое;
- напряжение, двигатель, необходимость частотного регулирования.
Характеристики
Основные технические параметры Wilo-TSC/TSCV
Ниже — сводные параметры для предварительного выбора. Для коммерческого предложения и замены существующего агрегата характеристики проверяются по конкретной модели, шильдику, рабочей точке и каталожной кривой.
| Параметр | Значение / диапазон | Комментарий для проекта |
|---|---|---|
| Тип насоса | Насос двухстороннего входа с осевым разъёмом корпуса | TSC — горизонтальное исполнение, TSCV — вертикальное исполнение |
| Назначение | Подача воды, циркуляция, кондиционирование, водообработка, орошение, промышленные системы | Для других жидкостей требуется проверка совместимости материалов |
| Производительность | До 12 000 м³/ч по обзорному рабочему полю | Точная подача зависит от типоразмера, рабочего колеса и частоты вращения |
| Напор | По рабочему полю — до ориентировочно 200 м | Подбирается по рабочей точке Q/H и кривой конкретной модели |
| Температура жидкости | По обзорной брошюре: -8…+120 °C; по руководству для стандартного исполнения зависит от уплотнения | Для торцевого и сальникового уплотнения диапазон проверяется отдельно |
| Рабочее давление | 16 бар или 25 бар, по исполнению; отдельные модели — по запросу | Проверяется по корпусу, фланцам и условиям объекта |
| Присоединение | Фланцевое, DN зависит от модели и стороны насоса | Для стандартных исполнений и крупных типоразмеров диапазон уточняется по каталогу |
| Частота вращения | 980 / 1450 / 2900 об/мин | Выбор зависит от рабочей точки, двигателя, шума, кавитационного запаса и ресурса |
| Электродвигатель | Низковольтное и высоковольтное исполнение: 380/400 В, 660/690 В, 6/10 кВ — по исполнению | Возможность частотного регулирования проверяется по двигателю и проекту |
| Материалы | Корпус: чугун, сталь или нержавеющая сталь; рабочее колесо: чугун, сталь, нержавеющая сталь или бронза | Материалы выбираются под жидкость, температуру, коррозионность и требования проекта |
| Уплотнение | Торцевое уплотнение или сальниковая набивка | Выбор зависит от жидкости, режима работы, требований к обслуживанию и утечкам |
| Степень защиты / изоляция | IP55 / класс изоляции F для стандартного исполнения | Параметры электродвигателя уточняются по комплектации |
Конструкция
Разъёмный корпус, роторный узел, рабочее колесо и два варианта уплотнения
Что важно в конструкции
- корпус разнимается вдоль оси насоса;
- всасывающий и напорный патрубки остаются на нижней половине корпуса;
- обслуживание возможно без разборки трубопроводов;
- роторный узел включает вал, рабочее колесо, втулки и подшипниковые узлы;
- доступны исполнения с торцевым уплотнением или сальниковой набивкой;
- для TSCV учитывается вертикальная компоновка и особенности подшипникового узла.
При замене насоса важно сверять не только DN и мощность двигателя, но и направление вращения,
рабочее колесо, уплотнение, материалы, монтажные размеры и допустимую нагрузку от трубопроводов.

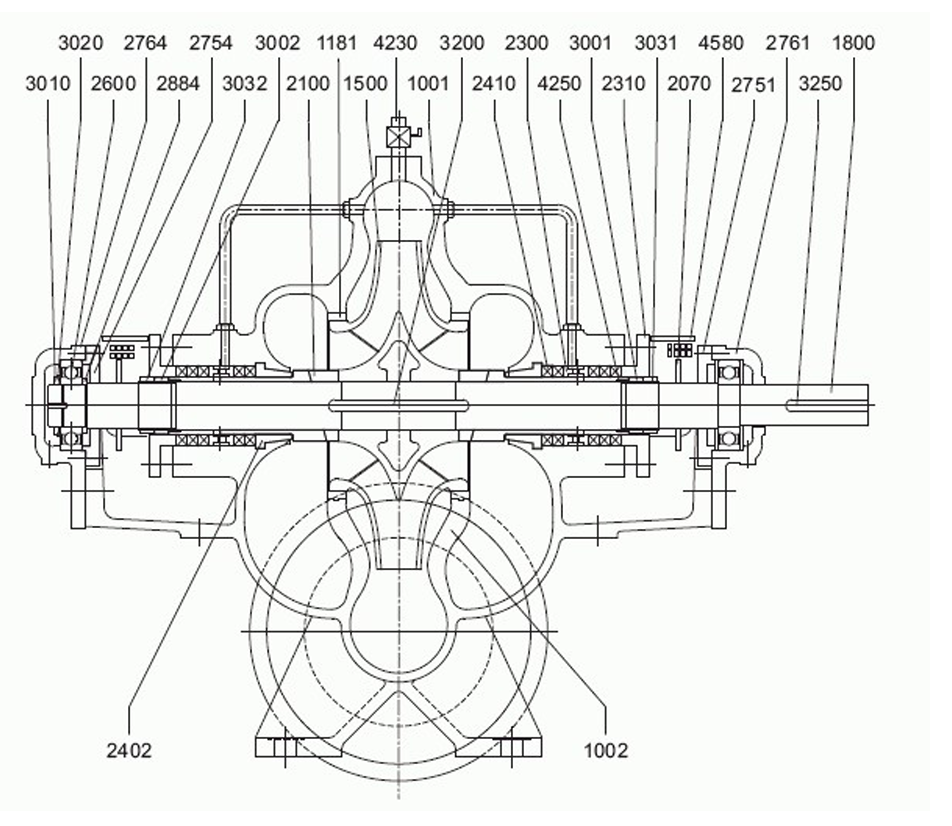

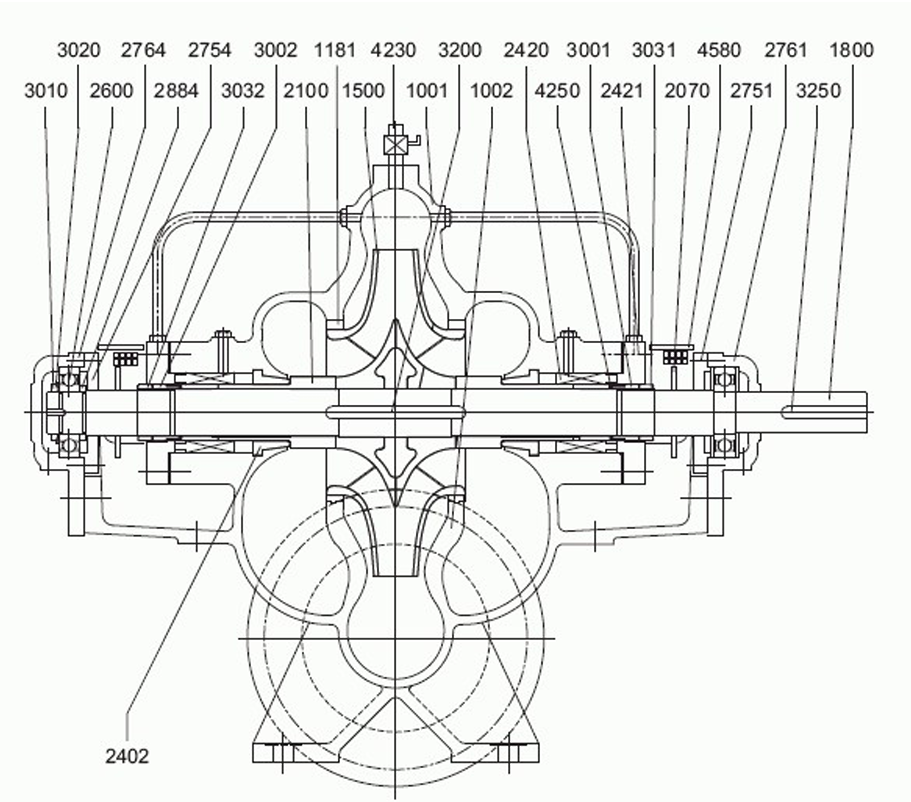

Конструктивная схема Wilo-TSC/TSCV: разъём корпуса и основные узлы.
Узлы насоса, материалы и элементы обслуживания уточняются по конкретному исполнению.

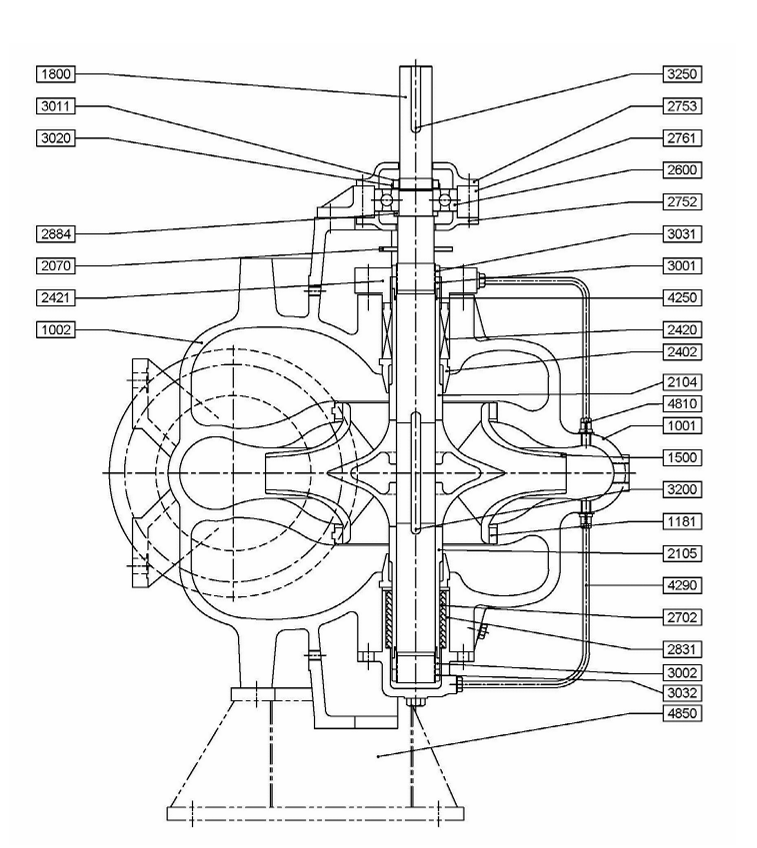

Разрез помогает проверить узлы при подборе, ремонте и замене насосного агрегата.
Алгоритм подбора
Как мы подбираем Wilo-TSC/TSCV под объект
1
Фиксируем рабочую точку
Расход, напор, режим работы, резервирование, требования по шуму и вибрации.
2
Проверяем жидкость
Температура, гликоль, содержание включений, коррозионность и совместимость материалов.
3
Выбираем исполнение
TSC или TSCV, рабочее давление, уплотнение, двигатель, частотное регулирование.
4
Готовим замену или КП
Сравниваем габариты, присоединения, кривые, мощность, условия поставки и аналоги.
Замена и аналоги
Подберём Wilo-TSC вместо существующего насоса или предложим аналог под параметры
Для замены насоса двухстороннего входа недостаточно совпадения по DN или мощности. Мы сравниваем рабочую точку, кривую, NPSH, КПД, материалы, уплотнение, габариты, монтажную базу и доступность исполнения.
Если нужен именно Wilo-TSC
- подбор по каталогу и рабочему полю;
- проверка TSC или TSCV;
- уточнение материалов и уплотнений;
- проверка доступности поставки.
Если нужна замена по шильдику
- сравнение Q/H и кривой;
- проверка DN и монтажных размеров;
- подбор двигателя и напряжения;
- проверка совместимости с трубопроводом.
Если нужен аналог
- CNP NSC — насос двухстороннего всасывания;
- Grundfos HS — split case решение;
- KSB Omega / Lowara e-NSC — по параметрам;
- другие бренды — по согласованию с проектом.
Документы
Каталог, рабочее поле, конструкция и руководство Wilo-TSC/TSCV

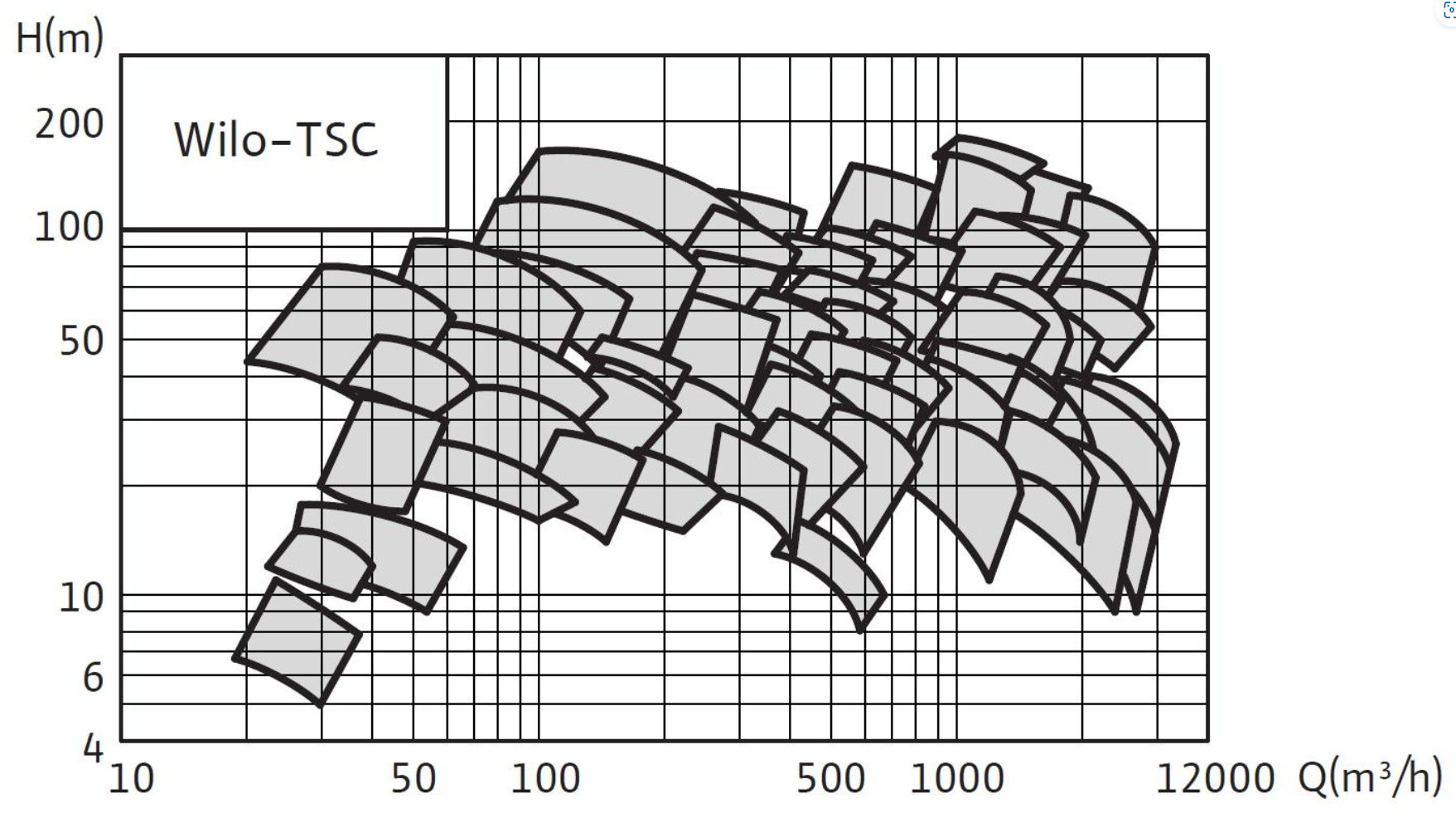

Рабочее поле
График диапазона помогает предварительно оценить расход и напор для серии.
Конструкция
Схемы разреза пригодятся для согласования исполнения, ремонта и замены агрегата.
FAQ
Частые вопросы по Wilo-TSC/TSCV
Wilo-TSC и Wilo-TSCV — в чём разница?
TSC — горизонтальное исполнение насоса с осевым разъёмом корпуса. TSCV — вертикальное исполнение для объектов, где важна другая компоновка оборудования и машинного зала.
Можно ли заменить старый насос двухстороннего входа на Wilo-TSC?
Да, но подбор нужно делать по рабочей точке, кривой, NPSH, монтажным размерам, DN, материалам и двигателю. Простого совпадения по мощности недостаточно.
Какие данные нужны для расчёта цены Wilo-TSC?
Нужны расход, напор, температура, жидкость, рабочее давление, напряжение, исполнение насоса, тип уплотнения и требования к материалам. Если есть шильдик старого насоса — пришлите фото.
Можно ли использовать Wilo-TSC с частотным преобразователем?
Возможность работы с частотным регулированием проверяется по электродвигателю, режиму эксплуатации и проекту. В маркировке может указываться исполнение двигателя для работы с преобразователем частоты.
Какие аналоги Wilo-TSC можно рассмотреть?
В зависимости от рабочей точки и требований можно сравнить CNP NSC, Grundfos HS, KSB Omega, Lowara e-NSC и другие насосы двухстороннего входа. Итоговый аналог подбирается по расчёту.
Заявка на подбор
Подберём Wilo-TSC/TSCV или аналог под вашу рабочую точку
Пришлите расход, напор, жидкость, температуру, давление, исполнение и фото шильдика, если насос подбирается на замену. Подготовим технический вариант и уточним возможность поставки.
