CNP WQ · погружные канализационные насосы

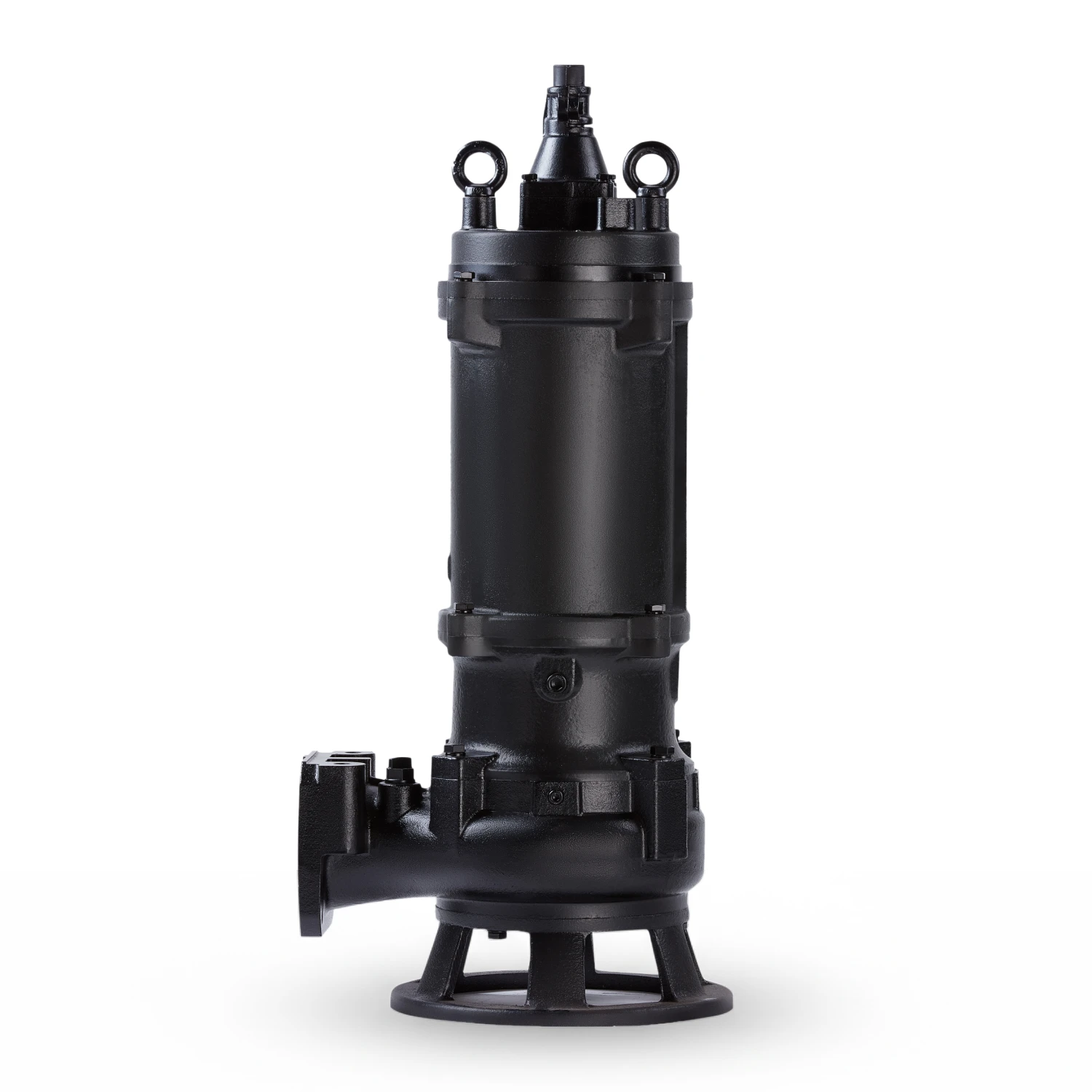

Погружные канализационные насосы CNP WQ
Подбор насосов для канализационных и промышленных стоков, КНС, дренажа котлованов, шахт и систем водоотведения. Выбираем исполнение рабочего колеса, проверяем рабочую точку, свободный проход, монтаж и защиту двигателя.
3–2750 м³/ч — диапазон подач серии
2–60 м — диапазон напора
до 150 кВт — мощность двигателя
IP68 степень защиты двигателя
Цена, подбор и поставка
Подберём CNP WQ под рабочую точку и состав стоков
Цена зависит от модели, мощности, типа рабочего колеса, диаметра напорного патрубка, комплектации и материала исполнения. Для расчёта достаточно исходных параметров системы или фото шильдика заменяемого насоса.
Комплектация монтажа
Учтём переносную или стационарную установку, автоматическую трубную муфту, колено, направляющие, арматуру и шкаф управления.
Коммерческое предложение
Подготовим модель, цену, срок поставки, документацию и перечень данных, которые нужно подтвердить до заказа.
Что прислать для быстрого расчёта
Подача, напор, тип и температура стоков, размер включений, глубина колодца, напряжение, режим работы и желаемый способ монтажа.
Области применения
Для водоотведения, КНС и загрязнённых жидкостей
Серия предназначена для дренажных, поверхностных, промышленных и бытовых сточных вод, включая фекальные стоки, при соблюдении ограничений конкретной модели.
Канализационные насосные станции
Перекачивание бытовых и муниципальных стоков, транспортировка в городскую канализационную сеть.
Промышленные стоки
Водоотведение предприятий и очистных сооружений с подбором гидравлики по составу загрязнений.
Дренаж и осушение
Откачивание дождевой воды, затопленных котлованов, строительных площадок и болотистой местности.
Шахты и горные работы
Отвод загрязнённой воды при добыче и строительстве — после проверки абразивности и размера частиц.
Сельское и рыбное хозяйство
Орошение, осушение и перемещение воды в хозяйственных системах при совместимости среды с материалами.
Аварийное водоотведение
Переносные исполнения для временной откачки и резервных задач; способ применим к моделям до 30 кВт.
Выбор исполнения
Как выбрать вариант CNP WQ
Обозначение серии указывает тип гидравлики и специальные функции. Выбор нельзя делать только по подаче и напору — критичны форма и размер включений.
Закрытое рабочее колесо
Классическое исполнение для сточных вод. Рабочая точка и допустимый проход твёрдых частиц выбираются по модели.
Вихревое колесо Vortex
Вариант для загрязнённых жидкостей и длинноволокнистых включений, когда приоритетом является устойчивость к засорению.
Компактные однофазные модели
Исполнения небольших типоразмеров с однофазным питанием. Параметры проверяются по конкретной модели.
Незасоряемое режущее колесо
Рекомендуется для жидкостей с длинноволокнистыми включениями. Режущий узел уменьшает риск наматывания и закупоривания.
Режущее рабочее колесо
Исполнение для измельчения включений перед прохождением через гидравлическую часть. Требует проверки состава стоков и режима работы.
Перемешивающий механизм
Для взмучивания осадка в зоне всасывания и снижения риска его накопления возле насоса.
Высоконапорное исполнение
Спиральное полуоткрытое рабочее колесо для задач с повышенным требуемым напором.
Монтажная комплектация
AC — автоматическая трубная муфта; EF — колено под фланец; ES — колено под гибкий шланг.
Чугунное исполнение
Для типовых WQ(I) корпус и рабочее колесо выполняются из HT200. Химическую совместимость среды необходимо подтвердить до заказа.
Нержавеющая сталь
По запросу доступны исполнения из нержавеющей стали 304 или 316 для задач с повышенными требованиями к коррозионной стойкости.
Технические характеристики
Рабочие параметры CNP WQ
Ниже указаны параметры серии. Точные значения подачи, напора, свободного прохода, тока, массы и размеров относятся только к выбранной модели.
| Параметр | Значение для серии | Комментарий для подбора |
|---|---|---|
| Тип | Вертикальный погружной центробежный канализационный насос | Моноблочная конструкция; выбор гидравлики зависит от исполнения. |
| Подача | 3–2750 м³/ч | Не является номинальной подачей каждой модели. |
| Напор | 2–60 м | Рабочую точку проверяют по индивидуальной кривой. |
| Мощность | до 150 кВт | Зависит от подачи, напора, числа полюсов и исполнения. |
| Температура жидкости | +5…+40 °C; по запросу до +80 °C | Высокотемпературное исполнение: двухполюсные модели до 15 кВт, класс изоляции H. |
| Рабочее давление | до 10 бар | Допустимость подтверждается по выбранной модели и обвязке. |
| Электропитание | стандартно 3×380 В, 50 Гц; WQD — однофазные модели | Схему пуска и количество кабелей уточняют по мощности. |
| Защита / изоляция | IP68 / класс F | Охлаждение двигателя осуществляется перекачиваемой жидкостью. |
| Среда | pH 4–10; плотность до 1200 кг/м³ | Среда должна быть неагрессивной; массовая доля твёрдых примесей — не более 2%. |
| Вязкость | не указана в предоставленных материалах | Для вязких или нестандартных стоков требуется отдельное согласование. |
| Материалы проточной части | стандартно HT200; WQF — нержавеющая сталь 304/316 | Исполнение выбирают по химическому составу и абразивности среды. |
| Уплотнение вала | двойное торцевое + манжетное | Пара трения: карбид кремния / карбид вольфрама; манжета — нитрильный каучук. |
| Энергоэффективность двигателя | единый класс для всей серии не указан | Проверяется по конкретному двигателю и шильдику модели. |
| Частотное регулирование | уточняется при подборе | Универсальное разрешение для всей серии в предоставленных материалах не указано. |
| Присоединение | DN40–DN500 представлены в каталоге | Размер и класс фланца зависят от модели и комплектации муфты. |
| Свободный проход | зависит от модели | Нельзя выбирать по общему диапазону; сверяется по таблице модели. |
Пример маркировки
80WQ40-15-4(I)
- 80 — диаметр выходного патрубка, мм
- 40 — номинальная подача, м³/ч
- 15 — номинальный напор, м
- 4 — мощность двигателя, кВт
Что означают суффиксы
- D — однофазный двигатель; X — вихревое колесо
- W — незасоряемое режущее колесо
- H — высоконапорное; JY — перемешивающий механизм
- QG — режущее колесо; (I) — новое поколение

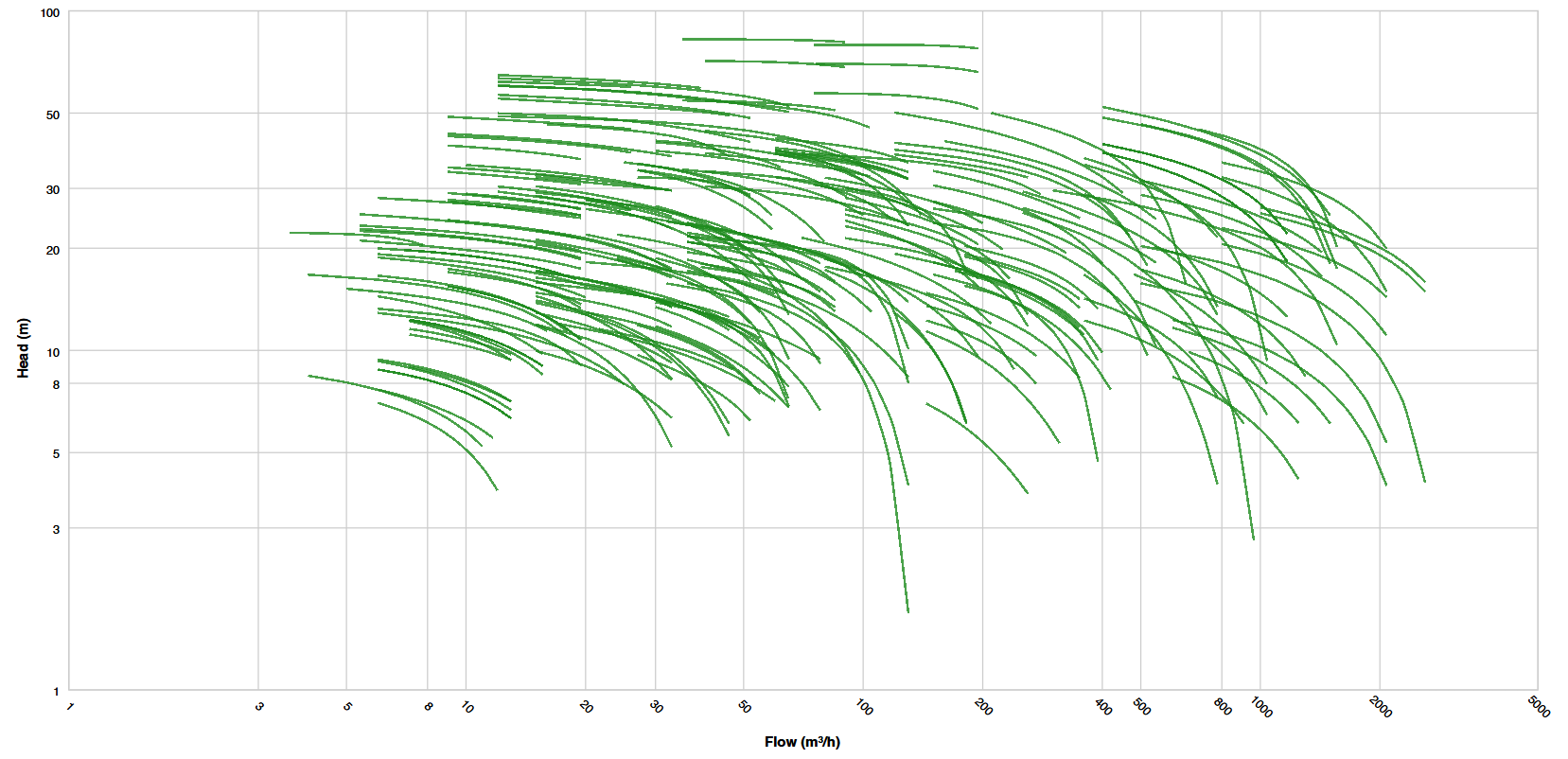

Рабочее поле
Диапазон характеристик и выбор рабочей точки
График показывает покрытие серии, но не заменяет подбор конкретной модели. Рабочая точка должна находиться в допустимой зоне индивидуальной кривой с учётом потерь в трубопроводе.
/2_POLE.png)
Нажмите на изображение, чтобы открыть его крупно.
1. Задаём расчётную подачу
Учитываем средний и максимальный приток, резервирование насосов и допустимое количество пусков.
2. Рассчитываем требуемый напор
Суммируем геодезическую высоту, потери в трубопроводе, арматуре и местных сопротивлениях.
3. Проверяем гидравлику
Сверяем тип рабочего колеса, свободный проход, скорость в напорном трубопроводе и риск засорения.
Конструкция и защита

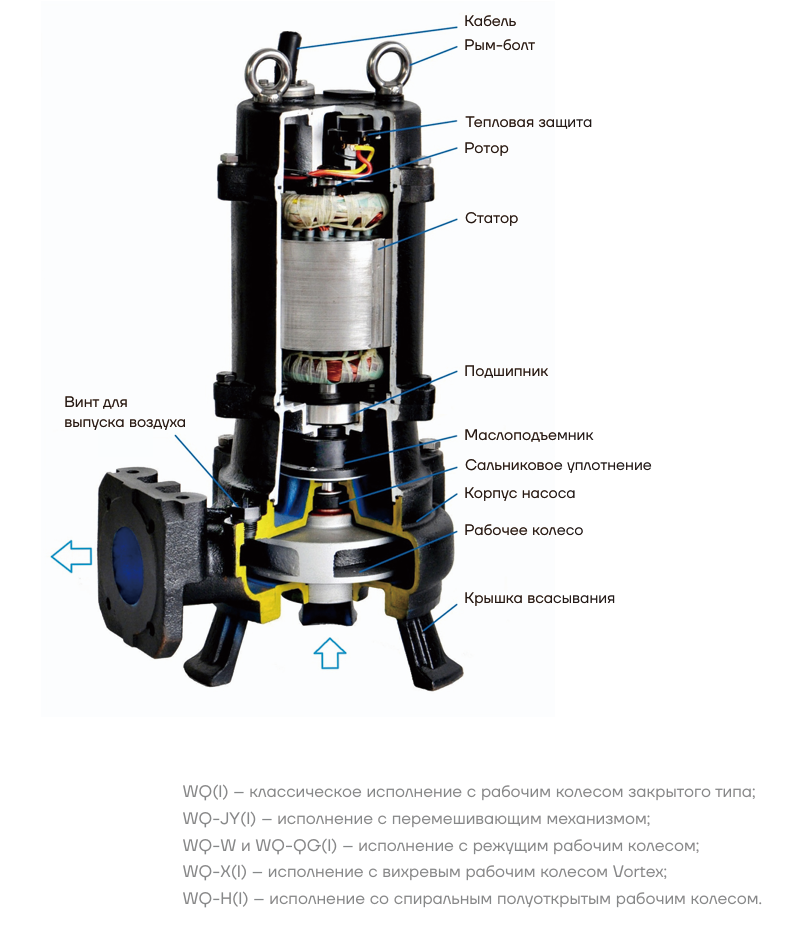

Устройство насоса CNP WQ
Конструкция рассчитана на погружную работу: двигатель охлаждается перекачиваемой жидкостью, а уплотнительный узел защищает полость электродвигателя.
/3_KONSTR.png)
Схема конструкции из технического каталога.
Герметичный кабельный ввод
Вулканизированная уплотнительная втулка снижает риск попадания жидкости в двигатель через кабель.
Двойное торцевое уплотнение
Пара трения — карбид кремния / карбид вольфрама; дополнительно используется манжетное уплотнение из нитрильного каучука.
Масляная камера и маслоподъёмник
Обеспечивают смазку верхнего торцевого уплотнения и повышают надёжность узла при работе.
Тепловая защита и контроль утечки
До 7,5 кВт применяется термовыключатель; от 11 кВт — термореле. Датчик утечки предусмотрен для крупных исполнений и подключается через шкаф управления.
Корпус и рабочее колесо
Стандартное исполнение — чугун HT200. Материал специального исполнения уточняется при подборе.
Воздушный клапан
Автоматически удаляет воздух из зоны под торцевым уплотнением во время эксплуатации.
Рабочие колёса
Закрытые, вихревые, режущие и полуоткрытые варианты позволяют адаптировать гидравлику к составу стоков.
Эксплуатация и монтаж
Что проверить до заказа и запуска
Для надёжной работы важны уровень погружения, тип установки, защита двигателя, состояние колодца и соответствие трубопровода подаче насоса.
Стационарная установка
Насос опускается по направляющим и автоматически соединяется с трубной муфтой на дне колодца. Обратный клапан и запорную арматуру предусматривают в напорной линии.
Переносная установка
Насос устанавливается на основании и соединяется со шлангом. По РЭ такой способ применяется для моделей мощностью до 30 кВт.
Минимальный уровень жидкости
Для продолжительной работы уровень должен быть не ниже половины корпуса двигателя. Сухой ход запрещён.
Глубина погружения
В РЭ указано до 20 м при замене или адаптации кабеля. Конкретное решение согласовывается до заказа.

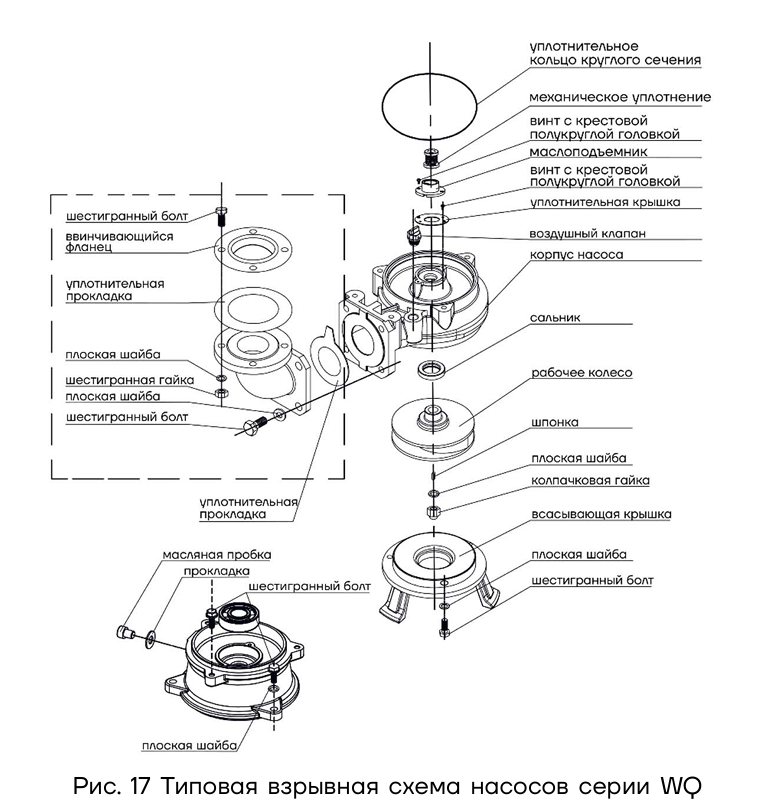

/4_DETALI.png)
Деталировка помогает согласовать материалы и сервисные позиции.
Ограничения эксплуатации
- Стандартные версии не используют во взрывоопасных помещениях.
- Не допускается перекачивание нефти, бензина, масел, топлива и растворителей.
- Насосы нельзя использовать в резервуарах, где находятся люди.
- Не допускаются агрессивные среды без специального материального исполнения.
- Песок, твёрдый осадок и абразивность требуют отдельной проверки.
- Универсальное разрешение на частотное регулирование в материалах не указано — применение ПЧ согласовывается по модели.
| Мощность двигателя | Максимальное количество включений в час |
|---|---|
| 0,37–4 кВт | 30 |
| 5,5–11 кВт | 16 |
| 15–22 кВт | 14 |
| 30 кВт | 10 |
| 37–55 кВт | 8 |
| 75–200 кВт | 5 |
Аналоги и замена
Подбор CNP WQ вместо канализационного насоса другого бренда
Серию можно рассматривать при замене Grundfos SE/SL, Wilo-Rexa, Lowara 1300, KSB Amarex и других погружных насосов, но замена выполняется не по названию, а по рабочей точке и монтажным размерам.
Что прислать
- фото шильдика и полную модель
- рабочую подачу и напор
- фото муфты, направляющих и патрубка
- описание состава стоков
Что сравним
- гидравлическую характеристику
- свободный проход и тип колеса
- мощность, ток и схему пуска
- присоединения и габариты
Что получите
- вариант CNP WQ на замену
- перечень адаптаций монтажа
- цену и срок поставки
- каталог и руководство
Совпадение диаметра патрубка ещё не означает взаимозаменяемость.
Обязательно проверяются точка Q/H, муфта, направляющие,
высота установки, свободный проход и электрические параметры.
Инженерный подбор
Как мы выбираем насос CNP WQ
Последовательная проверка снижает риск засорения, перегрева двигателя, частых пусков и работы вне эффективной зоны.
1
Собираем исходные данные
Приток, требуемая подача, геодезический подъём, трасса трубопровода, состав и температура жидкости.
2
Рассчитываем напор
Определяем статический напор и потери на трение, арматуре, поворотах и местных сопротивлениях.
3
Выбираем гидравлику
Сопоставляем закрытое, вихревое, режущее или высоконапорное исполнение с характером включений.
4
Проверяем режим работы
Количество пусков, минимальный уровень жидкости, резервирование, шкаф управления и датчики.
5
Согласуем монтаж
Автоматическая трубная муфта или переносная установка, размеры колодца, направляющие и напорная обвязка.
6
Готовим предложение
Модель, комплектация, цена, срок поставки, документы и список условий, которые нужно обеспечить на объекте.
Документация
Каталог и руководство CNP WQ
В каталоге находятся модельный ряд, рабочие характеристики, материалы, муфты и габариты. В РЭ — монтаж, подключение, запуск, обслуживание и ограничения эксплуатации.
FAQ
Частые вопросы по CNP WQ
Сколько стоит насос CNP WQ?
Цена зависит от рабочей точки, мощности, исполнения рабочего
колеса, присоединения, комплектации муфты и материала.
Для расчёта пришлите подачу, напор, состав стоков
и способ монтажа.
Какое исполнение выбрать для волокнистых включений?
В документации для длинноволокнистых включений рекомендуются
WQ-W(I) с незасоряемым режущим колесом или WQ-X(I)
с вихревым колесом Vortex. Окончательный выбор зависит
от размера и характера включений.
Можно ли использовать насос без полного погружения?
Для продолжительной работы минимальный уровень жидкости
должен быть на высоте половины корпуса двигателя,
поскольку охлаждение выполняется перекачиваемой жидкостью.
Сухой ход запрещён.
Подходит ли CNP WQ для горячих стоков?
Стандартное ограничение — до +40 °C.
По запросу возможно высокотемпературное исполнение
до +80 °C для двухполюсных насосов мощностью
до 15 кВт с классом изоляции H.
Можно ли перекачивать агрессивные жидкости?
Стандартное исполнение рассчитано на неагрессивные жидкости
при pH 4–10. Для повышенной коррозионной стойкости
рассматривают WQF из нержавеющей стали 304 или 316,
но совместимость должна быть подтверждена
по химическому составу среды.
Можно ли управлять CNP WQ преобразователем частоты?
Универсальное разрешение для всей серии в предоставленных
материалах не указано. Применение ПЧ согласовывается
по конкретному двигателю, минимальной частоте, охлаждению,
кабелю, датчикам и режиму работы.
Какие данные нужны для замены существующего насоса?
Фото шильдика, модель, подача и напор, глубина колодца,
диаметр патрубка, тип муфты, фото направляющих,
напряжение и описание перекачиваемой жидкости.
