Герметичные насосы с магнитной муфтой AIKON AMC
Подберём горизонтальный консольно-моноблочный насос AMC для токсичных, летучих, коррозионно-активных, высоко- и низкотемпературных жидкостей. Проверим рабочую точку, материал, NPSH, исполнение двигателя и присоединения.

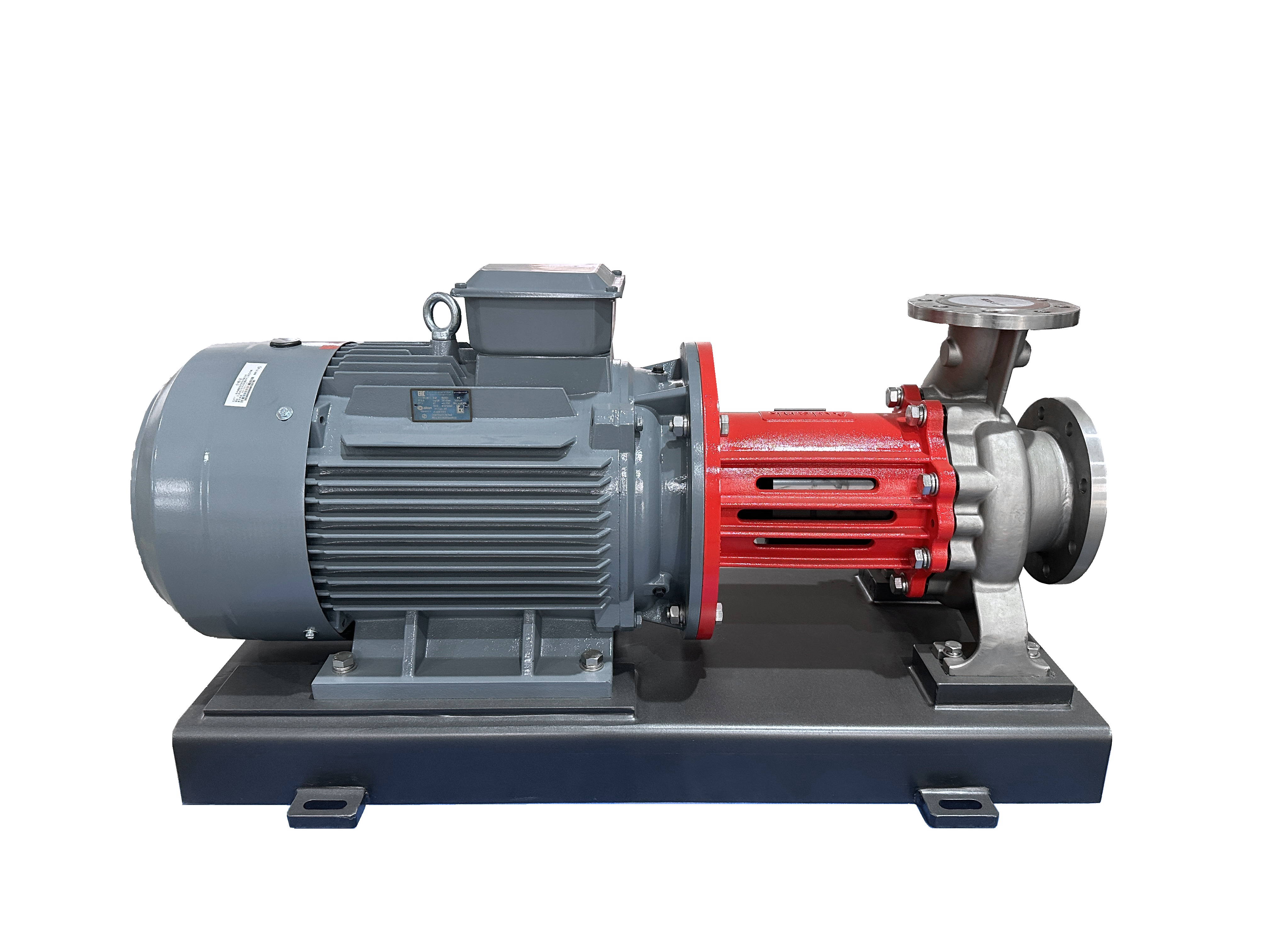

Увеличить фото Горизонтальный одноступенчатый насос AMC с закрытым рабочим колесом, магнитной муфтой и монтажом агрегата на стальной раме.
до 216 м³/ч по сводному полю характеристик
до 95 м напор серии
-196…+350 °C, по запросу до +400 °C
1,5–55 кВт по модельному ряду
Купить AIKON AMC без ошибки в подборе
Цена насоса зависит от рабочей точки, среды и исполнения
AMC не выбирают только по диаметру патрубков или мощности двигателя. Для герметичного химического насоса критичны свойства жидкости, температура, давление на всасывании, материалы, NPSH и требования по взрывозащите.
Нужен подбор
Проверим подачу, напор, NPSH, плотность, вязкость, температуру, материал проточной части и двигатель.
Нужна замена
Сравним AMC с установленным герметичным насосом, агрегатом с экранированным двигателем или насосом с уплотнением вала.
Нужны документы
Предоставим каталог, графики, модельный ряд, материалы и габаритно-присоединительные данные выбранного исполнения.
Применение насосов AMC
Для процессов, где утечка рабочей жидкости недопустима
Магнитная муфта передаёт крутящий момент без проходящего через корпус приводного вала и без торцевого уплотнения. Это делает серию актуальной для опасных, токсичных, летучих и коррозионно-активных сред.
Нефтехимия
Перекачивание технологических жидкостей, для которых требуется герметичность насосного агрегата и контроль материалов.
Химическая промышленность
Работа с нейтральными и агрессивными средами при подтверждённой химической совместимости проточной части.
Фармацевтическое производство
Технологические линии с повышенными требованиями к герметичности и отсутствию утечек продукта.
Опасные отходы
Переработка и транспортирование опасных жидких отходов без твёрдых включений.
Водоочистка
Дозированные и технологические потоки в системах водоочистки и экологической защиты.
Криогенная и охлаждающая техника
Низкотемпературные и охлаждающие контуры в пределах подтверждённого исполнения насоса.
Испытательные центры
Стенды и исследовательские установки с особыми требованиями к среде, температуре и герметичности.
Летучие и токсичные жидкости
Применение, где утечка через уплотнение вала создаёт технологические, экологические или производственные риски.
Высоко- и низкотемпературные среды
Стандартный температурный диапазон серии от -196 до +350 °C, специальное исполнение до +400 °C по запросу.
Выбор исполнения
Сначала среда и режим, затем типоразмер насоса
Для AMC недостаточно подобрать ближайшую кривую. Исполнение проверяют по составу жидкости, температуре, плотности, вязкости, отсутствию твёрдых включений, материалам, NPSH и требованиям площадки.
Что требуется для выбора
- расчётная и максимальная подача, м³/ч;
- требуемый напор и давление в системе;
- наименование, состав и концентрация жидкости;
- температура, плотность и кинематическая вязкость;
- давление на входе и условия всасывания;
- наличие взрывоопасной зоны и требуемый класс двигателя;
- материал проточной части, подшипников и уплотнений;
- габаритные ограничения и тип фланцев.
Пример маркировки
AMC125-80-160
AMC — консольно-моноблочный насос с магнитной муфтой.
125 — диаметр всасывающего патрубка, мм.
80 — диаметр напорного патрубка, мм.
160 — номинальный диаметр рабочего колеса, мм.
Важно: окончательное исполнение выбирается не только по маркировке. Материалы, двигатель, взрывозащита, температурная версия и совместимость со средой должны быть подтверждены для конкретного заказа.
Характеристики AIKON AMC
Параметры серии и номинальные точки моделей
Диапазон серии показывает возможности семейства, но не является номинальной характеристикой каждой модели. Финальная модель выбирается по индивидуальной кривой и рабочей точке.
Тип насоса
Герметичный горизонтальный консольно-моноблочный одноступенчатый центробежный
Рабочее колесо
Закрытое
Передача момента
Магнитная муфта, без уплотнения вала
Подача серии
До 216 м³/ч по сводному полю характеристик
Напор серии
До 95 м
Мощность двигателя
1,5–55 кВт по таблице моделей
Патрубки
Всасывающий DN32–DN125; напорный DN25–DN100
Частота вращения
2760 или 2900 об/мин в указанном модельном ряду
Жидкость
Нейтральная или агрессивная, без твёрдых включений
Плотность
600–1100 кг/м³
Вязкость
До 10 сСт
Температура жидкости
-196…+350 °C; до +400 °C по запросу
Электродвигатель
2- или 4-полюсный; 50 Гц; 3×380 В
Защита / изоляция
IP54 / IP55; класс F
Энергоэффективность
IE2 / IE3
Взрывозащита двигателя
1Ex db IIB T4 или 1Ex db IIC T4; другие исполнения по запросу
| Модель | DN всас. | DN напор. | Мощность, кВт | Обороты, об/мин | Подача, м³/ч | Напор, м | Масса, кг | Двигатель B35 |
|---|---|---|---|---|---|---|---|---|
| AMC32-25-125A (Ex) | 32 | 25 | 1,5 | 2760 | 3,2 | 20 | 73 | 90S-2 |
| AMC32-25-125 (Ex) | 32 | 25 | 1,5 | 2760 | 6,3 | 20 | 73 | 90S-2 |
| AMC50-32-125 (Ex) | 50 | 32 | 3 | 2900 | 12,5 | 20 | 175 | 100L-2 |
| AMC50-32-160 (Ex) | 50 | 32 | 2,2 | 2760 | 6,3 | 32 | 100 | 90L-2 |
| AMC50-32-160A (Ex) | 50 | 32 | 2,2 | 2760 | 3,2 | 32 | 100 | 90L-2 |
| AMC50-32-160L (Ex) | 50 | 32 | 4 | 2900 | 12,5 | 32 | 110 | 112M-2 |
| AMC50-32-250A (Ex) | 50 | 32 | 18,5 | 2900 | 12,5 | 75 | 365 | 160L-2 |
| AMC50-32-250 (Ex) | 50 | 32 | 22 | 2900 | 20 | 80 | 375 | 180M-2 |
| AMC50-40-160 (Ex) | 50 | 40 | 7,5 | 2900 | 25 | 35 | 163 | 132S2-2 |
| AMC50-40-200A (Ex) | 50 | 40 | 5,5 | 2900 | 6,3 | 50 | 139 | 132S1-2 |
| AMC50-40-200 (Ex) | 50 | 40 | 7,5 | 2900 | 12,5 | 50 | 175 | 132S2-2 |
| AMC65-40-200 (Ex) | 65 | 40 | 11 | 2900 | 25 | 50 | 220 | 160M1-2 |
| AMC65-40-250A (Ex) | 65 | 40 | 22 | 2900 | 30 | 70 | 326 | 180M-2 |
| AMC65-40-250 (Ex) | 65 | 40 | 30 | 2900 | 38 | 80 | 395 | 200L1-2 |
| AMC65-50-125 (Ex) | 65 | 50 | 4 | 2900 | 25 | 20 | 125 | 112M-2 |
| AMC80-65-125 (Ex) | 80 | 65 | 7,5 | 2900 | 50 | 23 | 173 | 132S2-2 |
| AMC80-65-160A (Ex) | 80 | 65 | 15 | 2900 | 50 | 35 | 229 | 160M2-2 |
| AMC80-65-160 (Ex) | 80 | 65 | 18,5 | 2900 | 100 | 32 | 240 | 160L-2 |
| AMC80-65-200A (Ex) | 80 | 65 | 18,5 | 2900 | 50 | 50 | 240 | 160L-2 |
| AMC80-65-200 (Ex) | 80 | 65 | 30 | 2900 | 100 | 50 | 326 | 200L1-2 |
| AMC100-80-125 (Ex) | 100 | 80 | 11 | 2900 | 100 | 20 | 226 | 160M1-2 |
| AMC125-80-160 (Ex) | 125 | 80 | 30 | 2760 | 120 | 45 | 430 | 200L1-2 |
| AMC125-80-200 (Ex) | 125 | 80 | 45 | 2900 | 150 | 50 | 460 | 225M-2 |
| AMC125-100-200 (Ex) | 125 | 100 | 55 | 2900 | 200 | 50 | 760 | 250M-2 |
Примечание: таблица содержит номинальные точки и данные модельного ряда из каталога. Рабочий диапазон конкретной модели определяется её индивидуальной характеристикой Q–H, NPSHr и допустимой мощностью двигателя.
Рабочая точка
Подбор AMC начинается с подачи и напора
Сводное поле помогает определить подходящую группу типоразмеров. После этого модель проверяется по собственной кривой, требуемому NPSH, мощности и свойствам рабочей жидкости.
При проверке рабочей точки учитываем
- расчётный и максимальный расход;
- статический напор и потери в трубопроводе;
- давление и температуру на всасывании;
- плотность и вязкость жидкости;
- запас по мощности двигателя;
- работу в эффективной области характеристики;
- кавитационный запас системы.

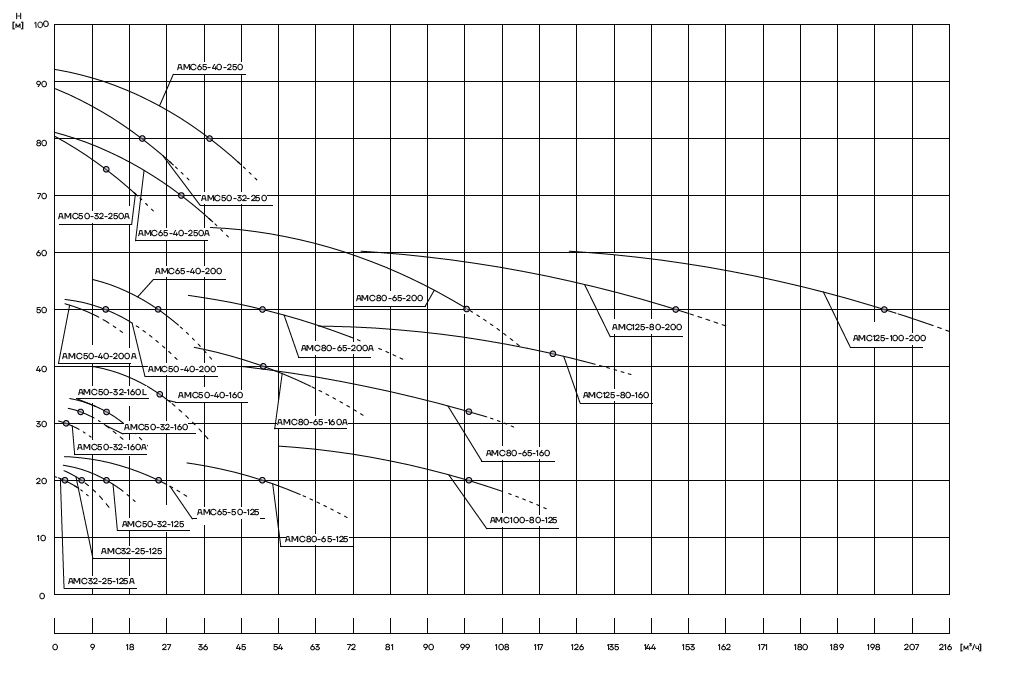

Открыть график крупно Сводное поле Q–H для предварительного выбора типоразмера AIKON AMC.
Конструкция AIKON AMC
Герметичная передача момента без торцевого уплотнения вала
Ведущая полумуфта установлена на валу электродвигателя, ведомая — на валу насоса. Между ними находится тонкостенная изолирующая гильза, которая разделяет магнитные элементы и удерживает перекачиваемый продукт внутри гидравлической части.

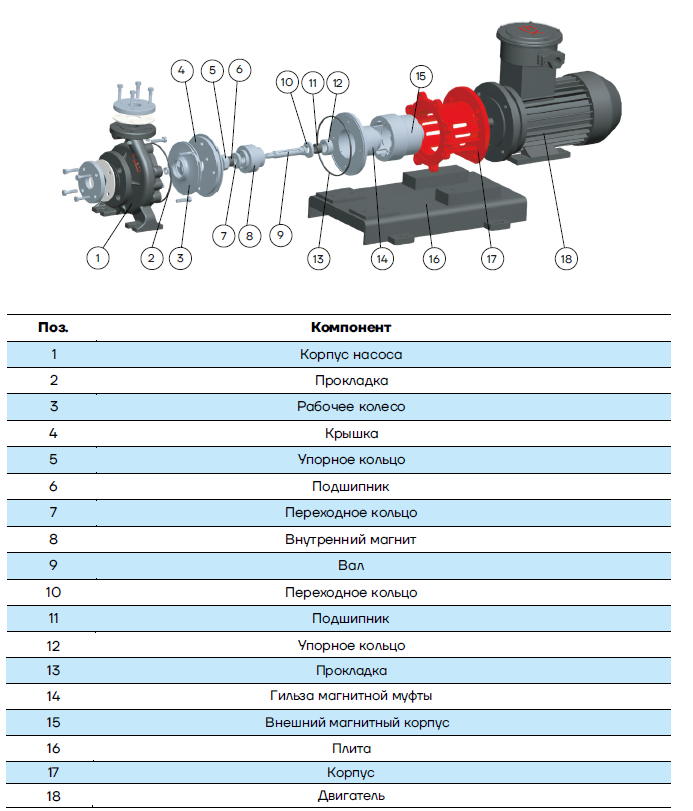

Открыть схему крупно Взрыв-схема насоса: гидравлическая часть, внутренний и внешний магнитные элементы, изолирующая гильза, подшипниковый узел и электродвигатель.
Без уплотнения вала
В конструкции отсутствует проходящий наружу вал с торцевым уплотнением, которое может стать потенциальной зоной утечки.
Синхронная передача
Вращающееся магнитное поле внешней полумуфты приводит внутреннюю полумуфту и вал насоса.
Изолирующая гильза
Тонкостенный стакан из нержавеющей стали обеспечивает герметичность зазора между полумуфтами.
Монтаж на раме
Насосный агрегат с электродвигателем смонтирован на общей стальной раме.
Взрывоопасная зона: каталог указывает возможность применения магнитной муфты с изолирующим стаканом из нержавеющей стали во взрывоопасной среде зоны 2. Исполнение электродвигателя и соответствие проекту подтверждаются при заказе.
Материальное исполнение
Материалы подбираются под состав и температуру жидкости
Нержавеющая сталь сама по себе не гарантирует совместимость со средой. Для кислот, щелочей, растворителей, токсичных и высокотемпературных продуктов проверяется каждая контактирующая деталь.
Проточная часть и магнитная муфта
- Корпус насоса: SS304, SS316, SS316L; SS904L по запросу.
- Рабочее колесо: SS304, SS316, SS316L; SS904L по запросу.
- Постоянные магниты: SmCo, самарий-кобальт.
- Изолирующая гильза: SS316, фланец SS304, лазерная сварка.
- Вал: нержавеющая сталь 17-4PH; SS316 по запросу.
Подшипники и уплотняющие элементы
- Корпус магнитной муфты / подшипникового узла: углеродистая сталь.
- Уплотнения до +180 °C: PTFE.
- Уплотнения выше +180 °C: графит.
- Подшипники скольжения: карбид вольфрама WC.
- Опция подшипников: карбид кремния SiC.
Для химической совместимости нужны: точное название вещества, концентрация, примеси, температура, плотность и вязкость. Материал выбирается по полной совокупности условий, а не только по основному компоненту жидкости.
Эксплуатация и защита от кавитации
Условия на всасывании особенно важны для горячих и летучих сред
При снижении давления ниже давления насыщенных паров жидкость закипает локально, возникает кавитация и ухудшается работа насоса. Поэтому при подборе AMC проверяется NPSH и фактическое давление на входе.
Условия из каталога
- плотность жидкости: 600–1100 кг/м³;
- кинематическая вязкость: до 10 сСт;
- твёрдые включения: не допускаются;
- температура жидкости: -196…+350 °C;
- специальное исполнение: до +400 °C по запросу;
- температура воздуха: 0…+40 °C;
- по запросу для воздуха: -50…+70 °C;
- относительная влажность: не выше 95%;
- выше 1000 м над уровнем моря требуется учитывать снижение охлаждения двигателя.
Расчёт условия всасывания
H = Pb × 10,2 − NPSH − Hf − Hv − Hs
- Pb — атмосферное или системное давление, бар;
- NPSH — требуемый кавитационный запас конкретной модели;
- Hf — потери во всасывающем трубопроводе;
- Hv — давление насыщенных паров жидкости;
- Hs — запас, минимально 0,5 м по каталогу.
Параметры, которые уточняются при подборе: допустимое рабочее давление конкретного исполнения, требования к заполнению и пуску, возможность частотного регулирования, минимальный расход и дополнительные датчики. Универсальные значения для всей серии в предоставленном каталоге не указаны.
Монтаж и габариты
Проверяем чертёж, фланцы и фундамент до заказа
Габариты зависят от типоразмера насоса и исполнения электродвигателя. Для замены существующего агрегата необходимо сверить положение патрубков, фундаментные отверстия, высоту оси и пространство для обслуживания.

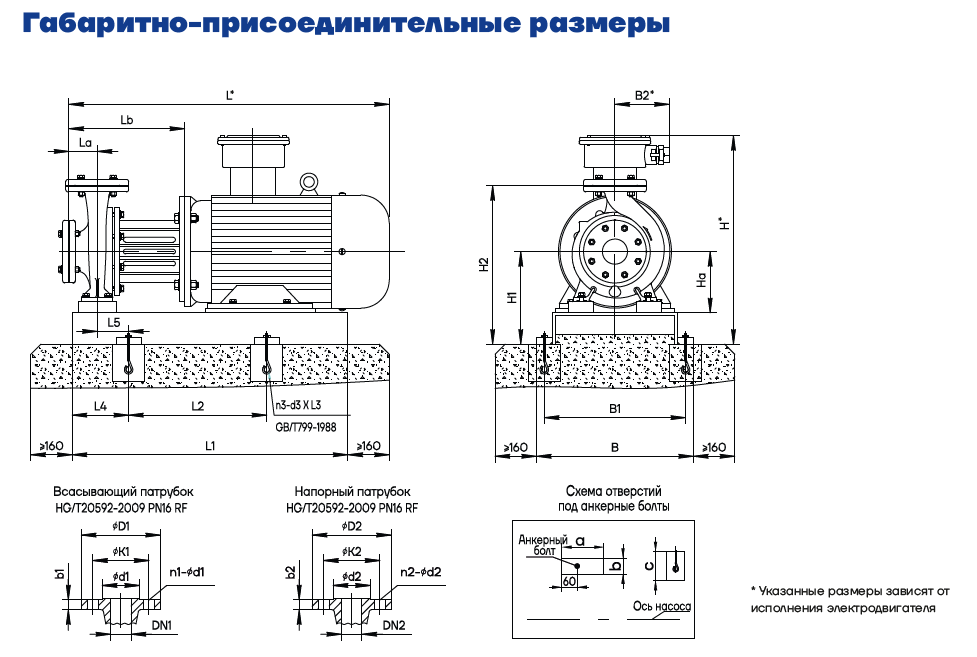

Открыть чертёж крупно Общий габаритный чертёж, фундаментные отверстия и схема фланцевых присоединений.

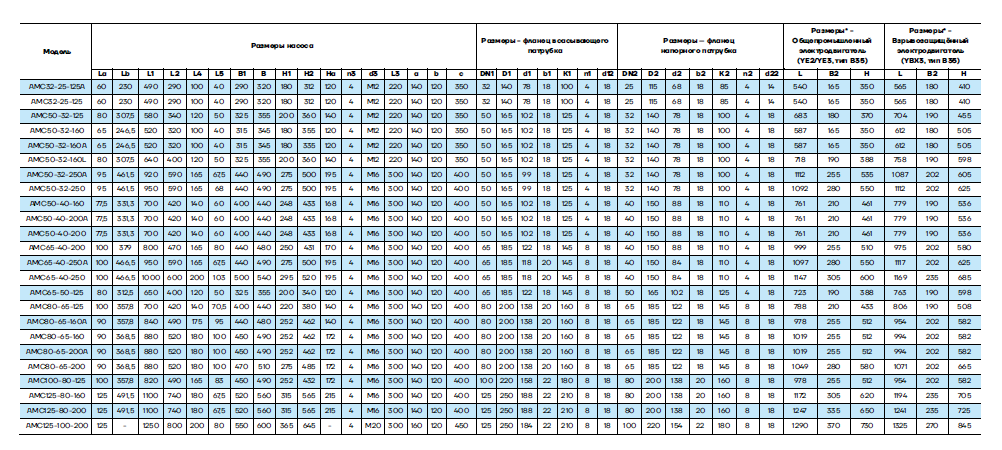

Открыть таблицу крупно Размеры моделей AMC и варианты с обычным или взрывозащищённым электродвигателем.
Фланцы
На предоставленном чертеже показаны фланцы по HG/T20592-2009 PN16 RF. Исполнение конкретного заказа подтверждается документацией.
Фундамент
Основание должно воспринимать массу агрегата и обеспечивать соосность без передачи трубных нагрузок на патрубки насоса.
Замена насоса
Для проверки взаимозаменяемости нужны фото места установки, межосевые размеры, высота патрубков и доступное пространство.
Аналог и замена
Подберём AMC вместо герметичного или уплотнённого химического насоса
Серия может рассматриваться как альтернатива герметичным электронасосам с экранированным двигателем и насосам с уплотнением вала. Но замена выполняется не «по похожему названию», а по рабочей точке и полной спецификации.
Что прислать
- шильдик и модель старого насоса;
- подачу, напор и давление;
- состав и температуру жидкости;
- фото патрубков и места установки.
Что проверим
- кривую Q–H и NPSHr;
- материалы и химическую совместимость;
- температурное и взрывозащищённое исполнение;
- фланцы, габариты и мощность.
Что получите
- подходящую модель AIKON AMC;
- сравнение ключевых параметров;
- цену и срок поставки;
- каталог и габаритные данные.
Инженерный подбор
От параметров процесса до готового предложения
01
Собираем данные
Рабочая точка, среда, температура, плотность, вязкость, давление, режим и требования площадки.
02
Проверяем гидравлику
Выбираем кривую Q–H, оцениваем эффективную область, NPSHr, потери и запас по мощности.
03
Выбираем исполнение
Материалы, подшипники, температурная версия, двигатель, взрывозащита и присоединения.
04
Готовим КП
Модель, цена, срок поставки, документация, габариты и перечень уточнений для проекта.
Документация AIKON AMC
Технический каталог для скачивания
В каталоге приведены модельный ряд, условия эксплуатации, конструкция, номинальные технические данные, материалы, расчёт NPSH, индивидуальные графики и габаритно-присоединительные размеры.
Каталог «Горизонтальные консольно-моноблочные насосы с магнитной муфтой AMC»
PDF • 39 страниц • технические характеристики, графики, материалы и размеры.
Руководство по эксплуатации и паспорт: отдельные прямые ссылки в исходных материалах не предоставлены. Их можно запросить у менеджера после определения модели и исполнения.
FAQ
Частые вопросы по насосам AIKON AMC
Сколько стоит насос AIKON AMC?
Цена зависит от типоразмера, рабочей точки, мощности и исполнения двигателя, материалов, температуры, взрывозащиты и комплектации. Для расчёта пришлите подачу, напор, жидкость и температуру.
Чем магнитная муфта отличается от торцевого уплотнения?
Крутящий момент передаётся через магнитное поле, а приводной вал не проходит через герметичную границу насосной части. Поэтому в конструкции нет торцевого уплотнения вала как потенциальной зоны утечки.
Можно ли перекачивать кислоты, щёлочи и растворители?
Возможность зависит от концентрации, температуры, примесей и выбранных материалов. Каталог предусматривает несколько нержавеющих сталей, PTFE или графитовые уплотняющие элементы, а также варианты подшипников, но совместимость подтверждается отдельно.
Допускаются ли твёрдые включения?
Нет. В предоставленном каталоге серия AMC предназначена для жидкостей, не содержащих твёрдых включений.
Подходит ли AMC для криогенной или высокотемпературной жидкости?
Каталог указывает диапазон от -196 до +350 °C, а по запросу — до +400 °C. Конкретная температурная версия, материалы и условия на всасывании должны быть подтверждены при подборе.
Есть ли взрывозащищённое исполнение?
Предусмотрены взрывозащищённые электродвигатели 1Ex db IIB T4 и 1Ex db IIC T4. Соответствие зоне, категории смеси и проектным требованиям проверяется для конкретного объекта.
Можно ли заменить насос с экранированным двигателем?
Каталог рассматривает AMC как возможную альтернативу герметичным электронасосам с экранированным двигателем и насосам с уплотнением вала. Для замены необходимо сверить Q–H, NPSH, среду, материалы, давление, температуру, двигатель, фланцы и габариты.
Какие данные нужны для быстрого подбора?
Нужны подача, напор, давление на входе, точный состав и концентрация жидкости, температура, плотность, вязкость, режим работы, требования по взрывозащите, напряжение питания и габаритные ограничения.
Подбор, цена и поставка
Нужно купить или подобрать насос AIKON AMC?
Пришлите рабочую точку, свойства жидкости или данные установленного насоса. Проверим применимость AMC, подберём исполнение и подготовим коммерческое предложение.
Электронная почта
Поставка
Подбор и поставка насосного оборудования по всей территории России.
