CNP TD / TD(I) / LLT / LLT(S)
Циркуляционные насосы CNP TD и LLT(S)
Подберём и поставим вертикальные inline-насосы CNP с сухим ротором для отопления, холодоснабжения, ГВС, ХВС, вентиляции, кондиционирования и промышленных циркуляционных контуров. Поможем заменить Grundfos, Wilo, Lowara и другие насосы по рабочей точке.
TD
до 1200 м³/ч
ориентировочно по полю характеристик
TD
до 90 м
напор по общему графику 50 Гц
LLT(S)
до 500 м³/ч
для контуров с большой подачей
Давление
6–16 бар
в зависимости от серии и исполнения
TD — для более широкого диапазона напоров и подач. LLT(S) — для контуров с большой подачей и малым напором.
Купить / цена / подбор / поставка
Поможем не просто купить насос, а подобрать правильное исполнение
Для CNP TD и LLT(S) важны не только подача и напор. Нужно проверить рабочую точку, температуру жидкости, давление в системе, материал проточной части, тип уплотнения, электропитание, монтажные размеры и совместимость с существующей обвязкой.
Цена
Рассчитаем стоимость под конкретную модель, исполнение, наличие и срок поставки.
Подбор
Подберём насос по Q/H, температуре, давлению, жидкости и режиму работы.
Поставка
Проверим доступность, сроки и альтернативные типоразмеры при срочной замене.
Документы
Каталог и руководства по эксплуатации доступны для скачивания на странице.
Аналог
Подберём замену Grundfos TP/TPE, Wilo IPL/IL, Lowara и других inline-насосов.
Чтобы быстро получить цену, пришлите рабочую точку, модель старого насоса или фото шильдика.
Если есть чертёж обвязки или лист данных аналога — приложите его к заявке.
Применение CNP TD и LLT(S)
Где применяются циркуляционные насосы CNP inline
Серии TD и LLT(S) рассчитаны на чистые жидкости без твёрдых и длинноволокнистых включений. На практике их используют в инженерных системах зданий, котельных, тепловых пунктах и промышленных циркуляционных контурах.
01
Отопление и теплоснабжение
Циркуляция теплоносителя в котельных, ИТП, ЦТП, тепловых контурах зданий и производственных площадок.
02
Вентиляция и кондиционирование
Контуры чиллеров, фанкойлов, теплообменников, систем охлаждения и климатического оборудования.
03
ГВС и ХВС
Горячее и холодное водоснабжение, циркуляционные линии, подача воды при корректной совместимости материалов.
04
Промышленная циркуляция
Технологические контуры с водой или близкими к воде жидкостями без абразива и волокнистых включений.
05
Подача воды
Системы водоснабжения, подпитки, перекачивания чистой воды и неагрессивных жидкостей.
06
Ирригация
Подача и циркуляция воды в оросительных системах при соблюдении требований к чистоте жидкости.
TD, TD(I), LLT, LLT(S)
Как выбрать серию CNP под задачу
TD и LLT(S) относятся к одному типу оборудования — одноступенчатые inline-насосы с сухим ротором. Разница в рабочем диапазоне, конструктивном исполнении, материалах и сервисной доступности.
TD
Базовая серия для инженерных систем
Выбирается для отопления, ГВС/ХВС, вентиляции и кондиционирования, когда нужна inline-компоновка и более широкий диапазон по напору.
TD(I)
Исполнение с нержавеющей проточной частью
Рассматривается для слабых растворов кислот, щелочей, масел, спиртов и других слабоагрессивных жидкостей. Совместимость уточняется при подборе.
LLT
Большая подача при малом напоре
Подходит для циркуляционных контуров, где требуется большой расход и сравнительно небольшой напор.
LLT(S)
Разъёмное соединение для сервиса
Исполнение S в маркировке LLT означает разъёмное соединение. Это удобно, когда важна сервисная доступность узла.
Не выбирайте серию только по названию. Для корректного подбора нужно проверить рабочую точку,
запас по NPSH, температуру, давление, материал, уплотнение и фактическое место монтажа.
Характеристики CNP TD / LLT(S)
Технические характеристики
Ниже — сводная таблица по предоставленным материалам. Точные значения подбираются по конкретной модели, рабочей точке и исполнению.
| Параметр | TD / TD(I) | LLT / LLT(S) |
|---|---|---|
| Тип оборудования | Одноступенчатый центробежный насос inline с сухим ротором и торцевым уплотнением | Одноступенчатый центробежный насос inline с сухим ротором и торцевым уплотнением |
| Назначение | Отопление, ГВС/ХВС, вентиляция, кондиционирование, подача воды | Системы с большой подачей и малым напором: отопление, циркуляция, кондиционирование, подача воды |
| Диапазон подачи | Ориентировочно 4–1200 м³/ч по общему полю характеристик; зависит от модели | Ориентировочно 30–500 м³/ч по общему полю характеристик; зависит от модели |
| Диапазон напора | До 90 м по общему графику; точное значение зависит от модели | Ориентировочно 3–14 м по общему графику; точное значение зависит от модели |
| Мощность электродвигателя | 0,37–110 кВт по данным электродвигателей; точное значение зависит от модели | 0,37–110 кВт по данным электродвигателей; точное значение зависит от модели |
| Максимальное рабочее давление | TD: 12 бар, опционально до 16 бар; TD(I)300-350: 10 бар | 6 бар |
| Температура жидкости | -15…+110 °C; до +130 °C кратковременно, постоянная работа до +130 °C — специальное исполнение по запросу | -15…+100 °C; опционально до +120 °C |
| Температура окружающей среды | До +40 °C | До +40 °C |
| Частота | 50 Гц | 50 Гц |
| Напряжение | 0,37–3 кВт: 3×220/380 В; 4–110 кВт: 3×380 В; 0,37–2,2 кВт: 1×220 В по запросу | 0,37–3 кВт: 3×220/380 В; 4–110 кВт: 3×380 В; 0,37–2,2 кВт: 1×220 В по запросу |
| Степень защиты | IP55 | IP56 |
| Класс изоляции | F | F |
| Класс энергоэффективности | IE3 от 0,75 кВт | IE3 от 0,75 кВт, IE2 |
| Материалы проточной части | TD: чугун HT200, рабочее колесо чугун или AISI 304 по исполнению; TD(I): нержавеющая проточная часть AISI 304 для большинства моделей | Корпус чугун HT200, рабочее колесо нержавеющая сталь AISI 304 |
| Уплотнение | Одинарное торцевое; TD200–TD350 в стандартном исполнении — картриджное | Одинарное торцевое уплотнение |
| Перекачиваемая жидкость | Чистые, неагрессивные, невоспламеняющиеся жидкости без твёрдых и волокнистых включений; для других сред требуется проверка материалов | Чистые, неагрессивные, невоспламеняющиеся жидкости без твёрдых и волокнистых включений; гликоли — только с проверкой исполнения |
Данные по расходу и напору указаны по общему графику диапазона. Для коммерческого предложения
насос подбирается по конкретной рабочей точке и кривой модели.
Рабочая точка Q/H

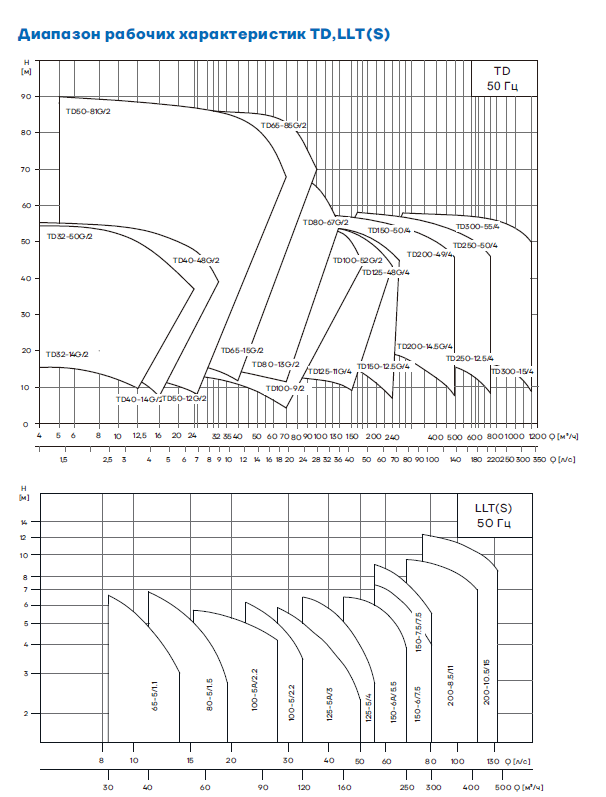

Диапазон рабочих характеристик CNP TD и LLT(S)
График нужен для первичной проверки, попадает ли требуемая рабочая точка в область серии. После этого подбирается конкретная модель по кривой, КПД, запасу по кавитации и условиям эксплуатации.
Для постоянной подачи
Лучше выбирать насос, у которого КПД в рабочей точке близок к максимальному.
Для переменного режима
Проверяется диапазон, где насос будет работать большую часть времени.
Общий диапазон рабочих характеристик TD и LLT(S), 50 Гц. Для финального выбора нужна конкретная кривая модели.

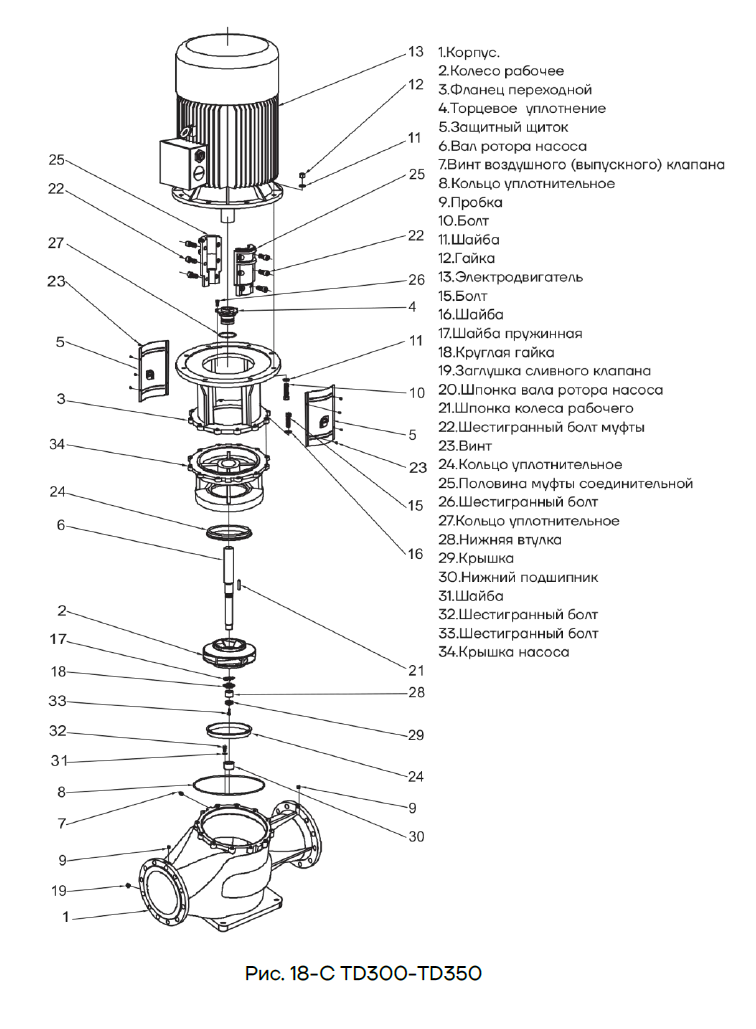

Конструкция
Вид в разрезе и ключевые узлы
Насосы выполнены в inline-компоновке: патрубки расположены на одной оси, электродвигатель установлен сверху, проточная часть обслуживается без полной разборки трубопровода.

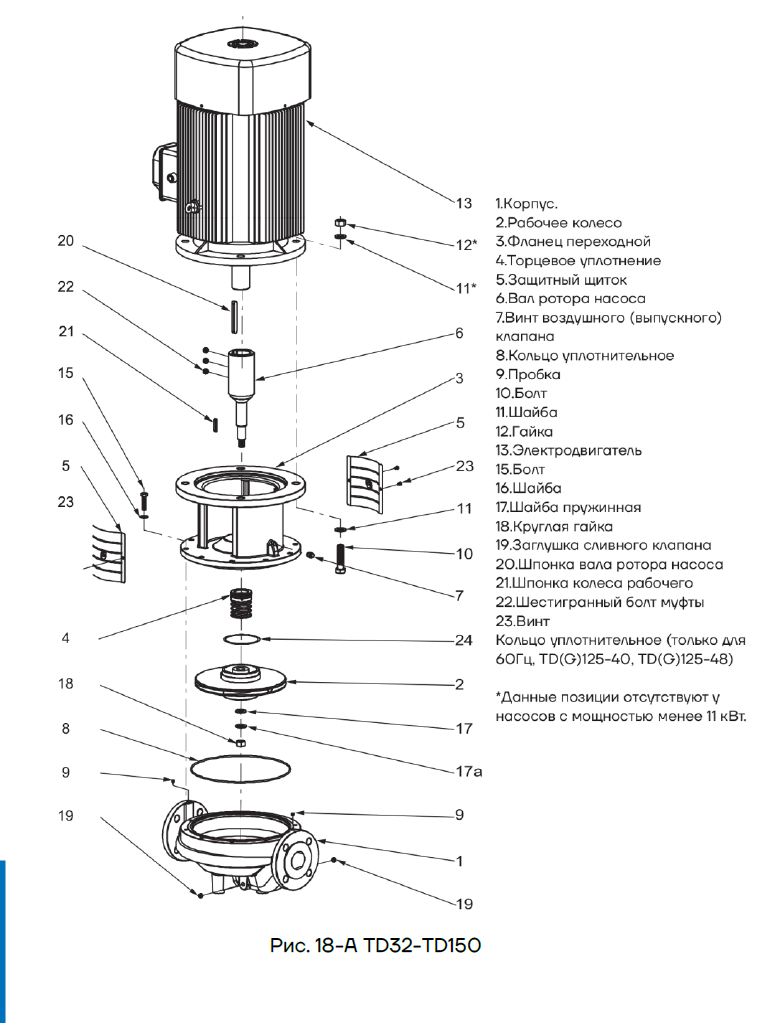

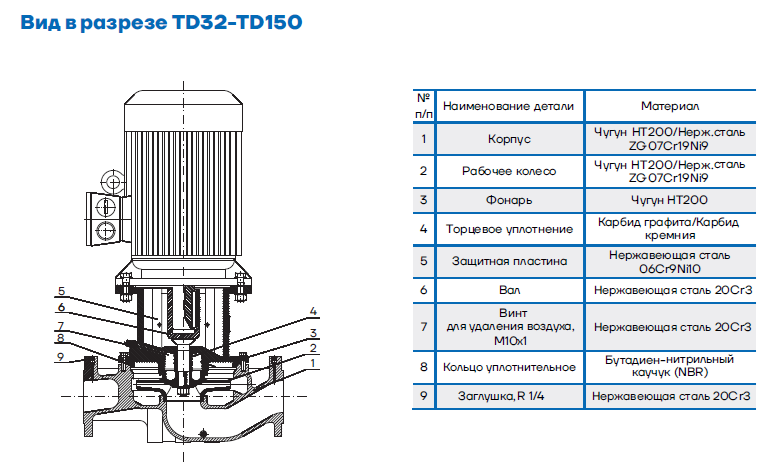

TD32–150
Компактное исполнение для малых и средних типоразмеров. Важные узлы: корпус, рабочее колесо, фонарь, торцевое уплотнение, вал, воздухоудалительный винт и уплотнительные кольца.

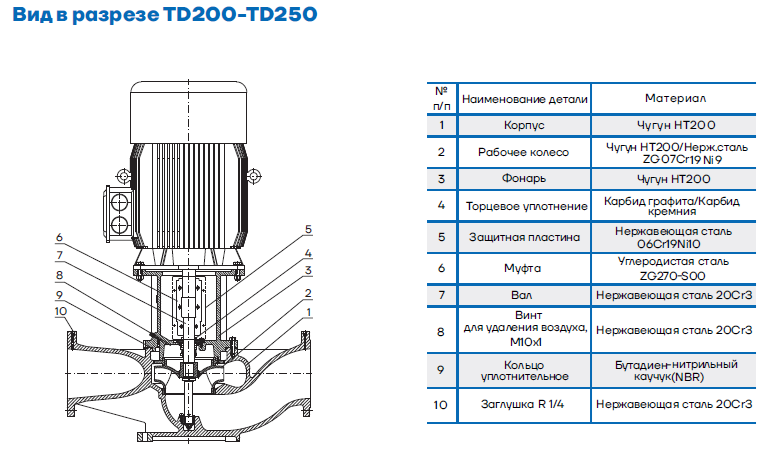

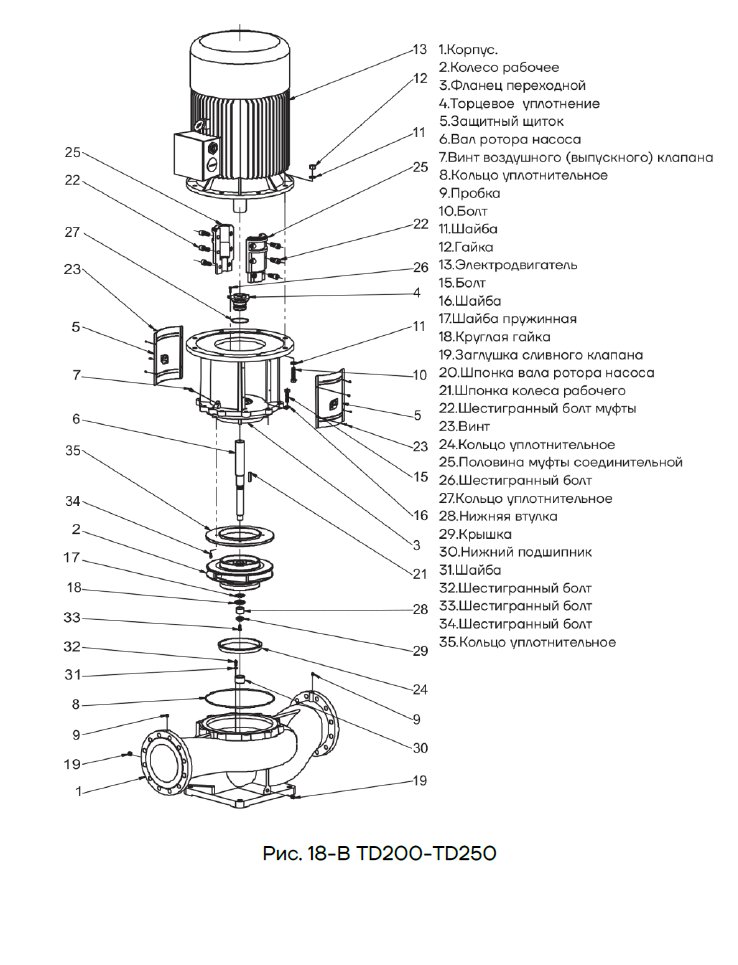

TD200–250
Для крупных типоразмеров применяются фланцевый адаптер, муфта и конструкция, рассчитанная на обслуживание насосной части без демонтажа всей системы.

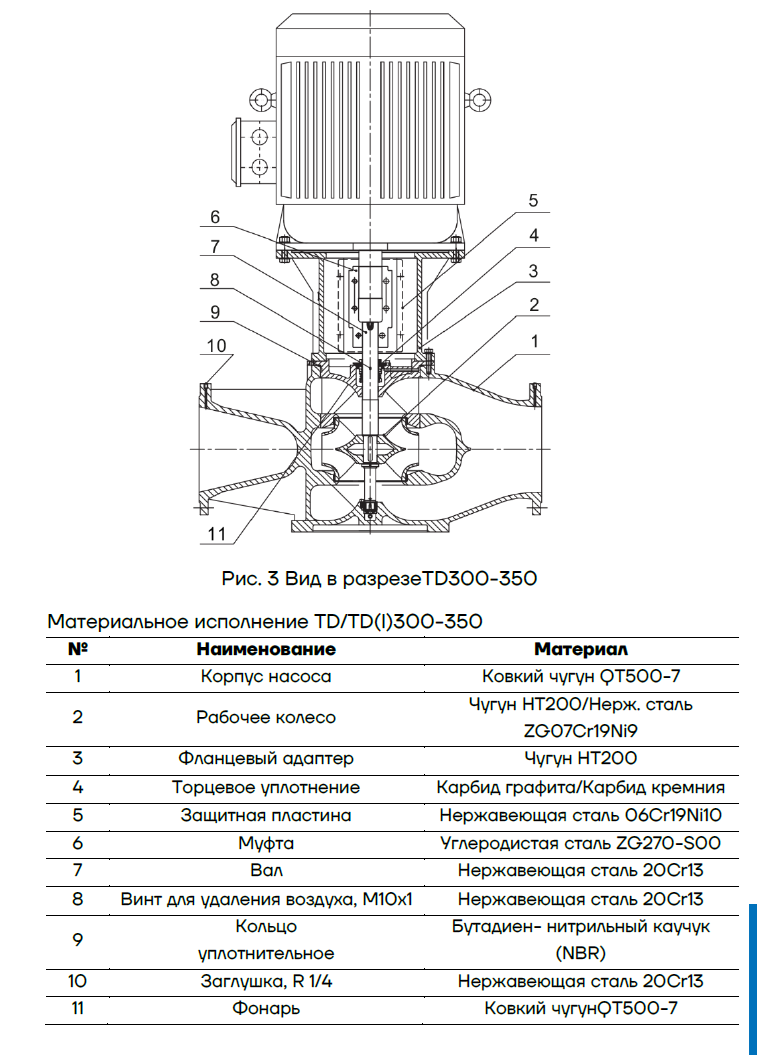

Общий разрез TD
Используйте этот вид как пояснение устройства насосной части. Для сервисной заявки лучше указывать точную модель и серийный номер с шильдика.

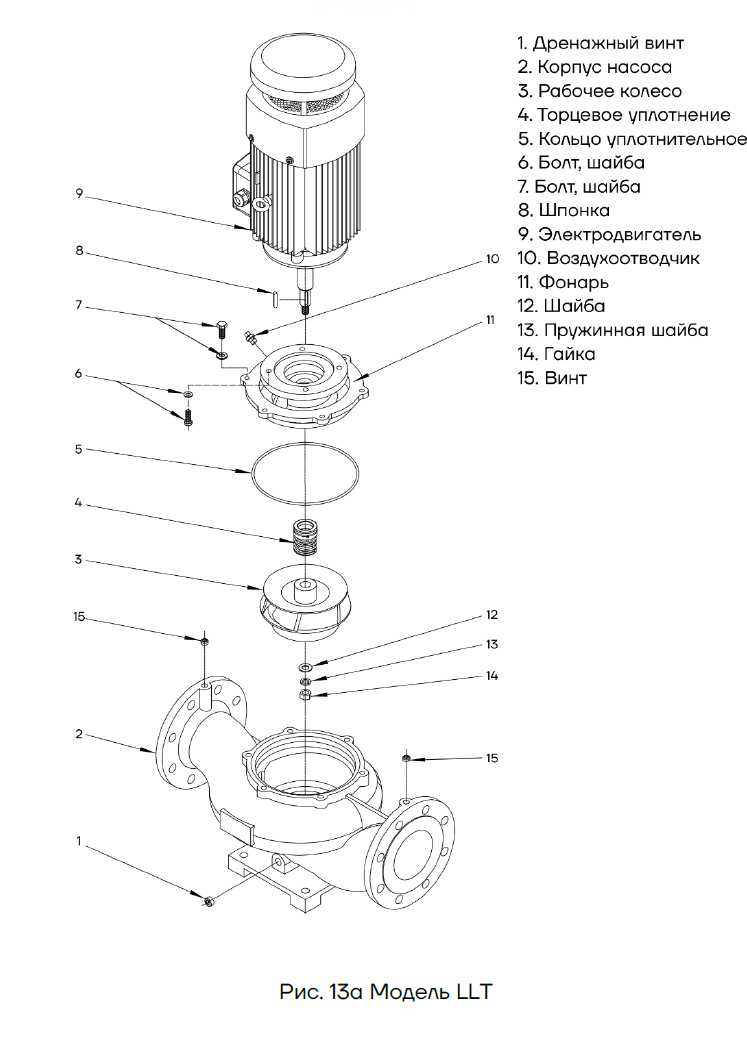

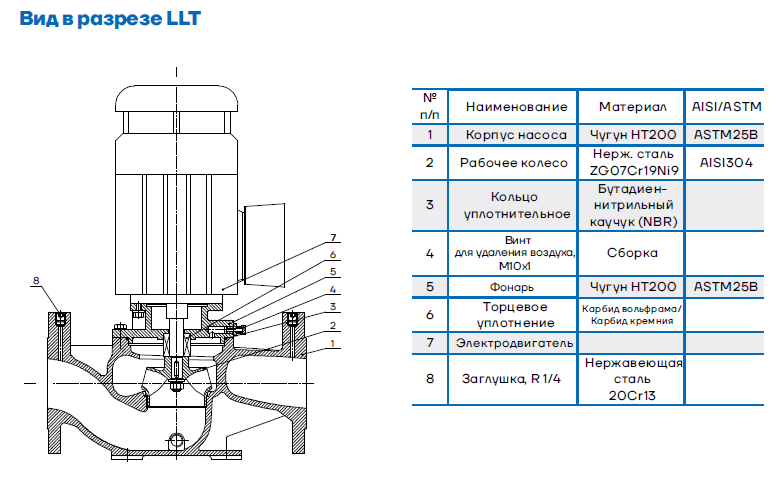

LLT
Серия для большой подачи при малом напоре. Корпус — чугун, рабочее колесо — нержавеющая сталь AISI 304.

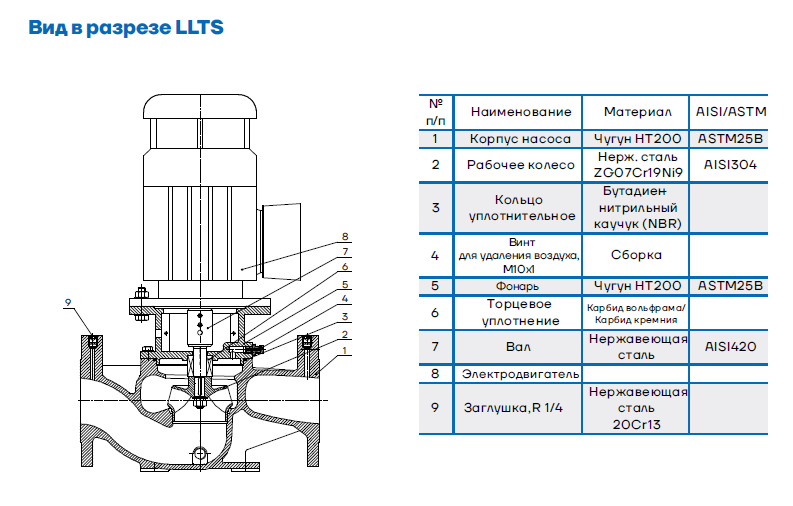

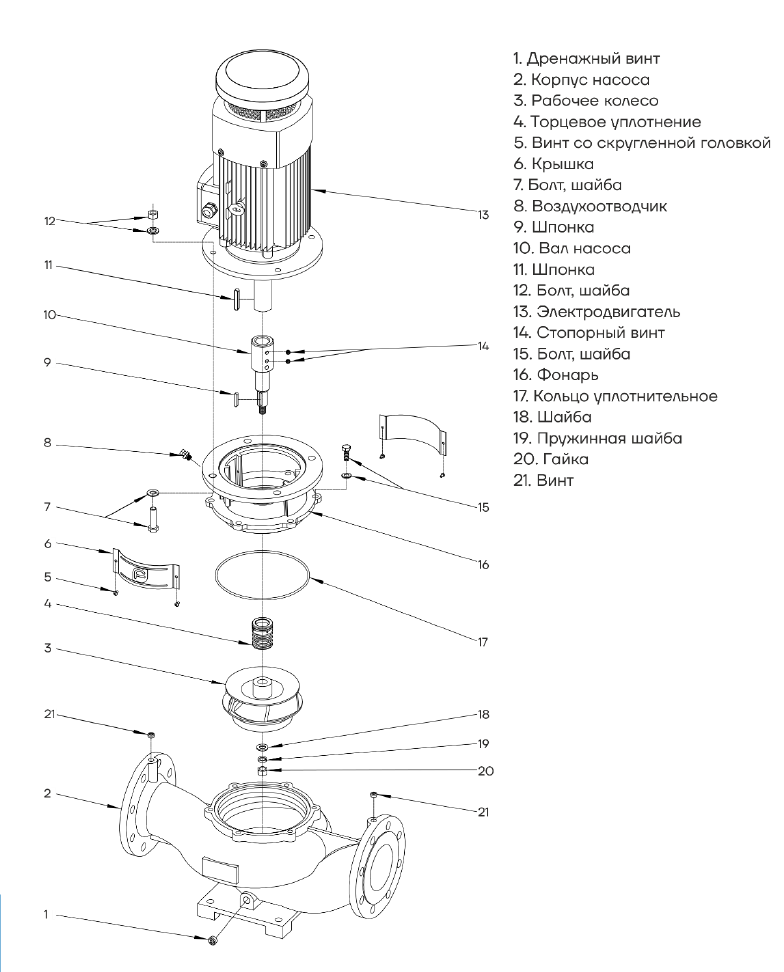

LLT(S)
Исполнение с разъёмным соединением. Подходит для объектов, где важны удобный доступ к узлам и сокращение времени обслуживания.
Материалы / среды / ограничения
Материалы проточной части и ограничения по жидкости
Стандартные исполнения рассчитаны на чистые жидкости без твёрдых и волокнистых включений. Для гликоля, слабых кислот/щелочей, масел, спиртов и повышенной температуры нужно проверять исполнение.
TD — стандартное исполнение
Корпус и основные элементы проточной части — чугун HT200. Рабочее колесо — чугун HT200 или нержавеющая сталь AISI 304 в зависимости от исполнения. Уплотнительные кольца — NBR.
TD(I) — нержавеющее исполнение
Для большинства моделей с пометкой (I) проточная часть выполнена из нержавеющей стали AISI 304. Есть исключения по отдельным типоразмерам — уточняется при подборе.
LLT / LLT(S)
Корпус насоса — чугун HT200, рабочее колесо — нержавеющая сталь AISI 304, вал — нержавеющая сталь, уплотнительные кольца — NBR.
Ограничения применения
Не допускается перекачивание жидкостей, не соответствующих назначению насоса. Если жидкость содержит минералы, масла, химические вещества или отличается от воды по pH, плотности и вязкости, требуется отдельная проверка материалов и уплотнений.
Для подбора по среде пришлите название жидкости, температуру, концентрацию гликоля или химического компонента,
pH, плотность и вязкость. Без этих данных материал уплотнений уточняется при подборе.
Аналоги Grundfos / Wilo / Lowara
Подбор замены существующего inline-насоса
CNP TD и LLT(S) часто рассматривают как альтернативу циркуляционным насосам с патрубками в линию. Для корректной замены нельзя ориентироваться только на диаметр фланцев или мощность двигателя — нужно сравнить рабочую точку, кривую, давление, монтажные размеры и материалы.
Grundfos TP / TPE / TPD
Подбираем CNP по Q/H, DN, PN, температуре, режиму регулирования и требованиям к электродвигателю.
Wilo IPL / IL / CronoLine
Проверяем рабочую точку, монтажную длину, фланцы, давление, материал корпуса и тип уплотнения.
Lowara и другие бренды
Подбираем по листу данных, шильдику или существующей спецификации проекта.
Что нужно прислать для замены
Модель старого насоса, фото шильдика, рабочую точку Q/H, температуру, жидкость, давление в системе, напряжение, диаметр фланцев, монтажную длину и требования по срокам.
Что проверяем перед предложением
Попадание в рабочую область, запас по кавитации, совместимость материалов, тип уплотнения, нагрузку на двигатель, условия монтажа и доступность исполнения.
Подбор насоса
Как мы подбираем CNP TD или LLT(S)
Подбор циркуляционного насоса — это не выбор «похожей модели». Ошибка по рабочей точке, NPSH, температуре или материалам может привести к шуму, кавитации, перегреву и быстрому износу уплотнения.
Шаг 1
Собираем исходные данные
Подача, напор, температура, жидкость, давление, режим работы, напряжение и место монтажа.
Шаг 2
Проверяем рабочую точку
Смотрим, попадает ли точка в диапазон TD или LLT(S), затем выбираем конкретную кривую.
Шаг 3
Проверяем исполнение
Материал проточной части, уплотнение, давление, температура, электропитание и опции.
Шаг 4
Готовим предложение
Даём модель, цену, срок поставки, документы и альтернативу при необходимости.
Для быстрой заявки достаточно написать: «нужен насос CNP TD/LLT(S), Q = … м³/ч, H = … м,
жидкость = …, температура = … °C, давление = … бар». Если данных нет — пришлите фото старого насоса.
Каталог / РЭ / паспорт
Документы CNP TD и LLT(S)
Скачайте каталог и руководства по эксплуатации. В документах есть маркировка, условия эксплуатации, материалы, рабочие характеристики, рекомендации по монтажу, схемы и габаритно-присоединительные размеры.
PDF
Каталог TD / LLT(S) / TD(i)
Общий каталог с диапазоном характеристик, модельным рядом, конструкцией и данными по электродвигателям.
РЭ
Руководство LLT(S)
Паспорт, руководство по монтажу и эксплуатации для насосов CNP LLT(S).
Отдельная ссылка на декларацию и видео не была предоставлена. Данные о соответствии и регистрационные номера деклараций указаны в руководствах по эксплуатации.
FAQ
Вопросы по CNP TD и LLT(S)
Чем CNP TD отличается от LLT(S)?
TD закрывает более широкий диапазон по напору и подаче. LLT(S) применяется в контурах с большой подачей и сравнительно малым напором. Исполнение LLT(S) с буквой S имеет разъёмное соединение.
Можно ли использовать CNP TD для отопления?
Да, насосы TD применяются в системах отопления, вентиляции, кондиционирования, горячего и холодного водоснабжения при соблюдении требований к жидкости, температуре и давлению.
Можно ли перекачивать гликоль?
Гликолевые смеси требуют проверки концентрации, температуры, вязкости и совместимости уплотнений. Для LLT(S) в материалах указаны варианты с этиленгликолем и пропиленгликолем при специальных условиях исполнения.
Как узнать цену насоса CNP TD или LLT?
Цена зависит от модели, материала, уплотнения, мощности двигателя, наличия, срока поставки и дополнительных опций. Для расчёта отправьте рабочую точку или модель старого насоса.
Можно ли заменить Grundfos или Wilo на CNP?
Да, но замена выполняется не только по мощности и диаметру фланцев. Нужно сверить рабочую точку, кривую, давление, температуру, материал корпуса, уплотнение, габариты и монтажную длину.
Какие данные нужны для подбора?
Подача Q, напор H, жидкость, температура, давление в системе, напряжение, частота, диаметр фланцев, монтажная длина, режим работы, модель аналога или фото шильдика.
Есть ли габаритные размеры?
Да, габаритно-присоединительные размеры приведены в каталоге и руководствах. Для коммерческого предложения лучше сверять габариты по конкретной модели.
