NATIVE • водоотведение • фланцевое исполнение
Native-NSPG DF — погружные насосы для сточной и грязной воды
Подбор и поставка погружных насосов Native-NSPG DF для КНС, шахт, котлованов, резервуаров, бытовой канализации, водного хозяйства, очистных сооружений и технологического водоотведения. Подбираем модель по рабочей точке, условиям монтажа и параметрам жидкости.
Подачадо 49 м³/ч
Напордо 27,3 м
Проход25 мм
Глубинадо 5 м
Питание3~400 В
Кабель10 м
Для КНС и резервуаров Стационарная или мобильная вертикальная установка.
Фланцевый патрубок Удобное подключение к напорному трубопроводу.
Масляная камера Герметичность за счёт камеры и двух уплотнений.
Защита двигателя Защита обмоток от перегрева при тяжёлых условиях.
Подбор по рабочей точке

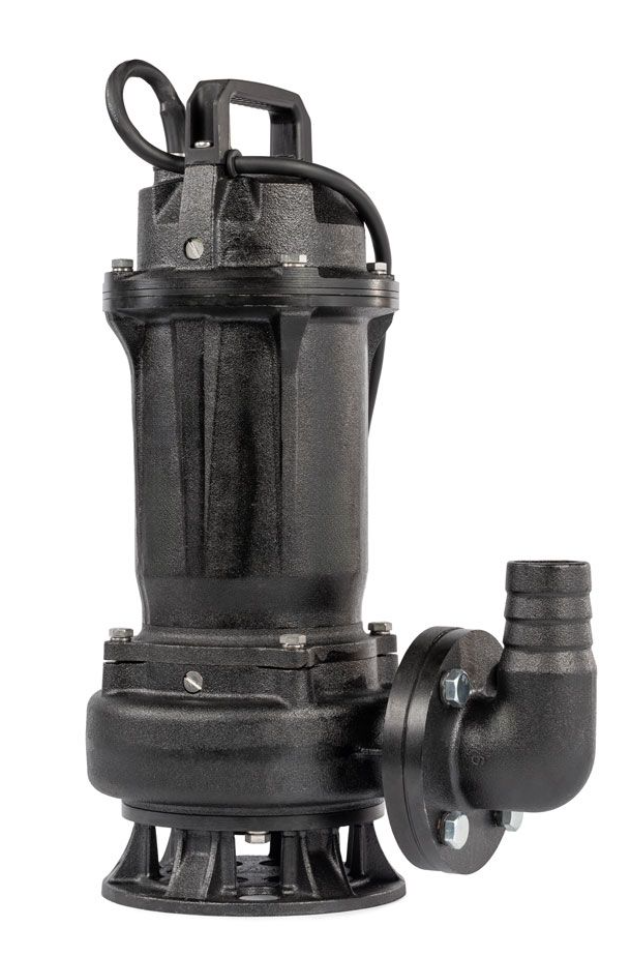

Погружной насос Native-NSPG DF для водоотведения, КНС и технологических стоков
Native-NSPG DF — погружной насос для откачивания сточной и грязной воды, а также чистых жидкостей из канализационных насосных станций, шахт, котлованов и резервуаров. Серия применяется там, где важно подобрать насос не только по максимальному расходу или напору, а по фактической рабочей точке: требуемой подаче, высоте подъёма, длине напорной линии, типу монтажа и составу перекачиваемой среды.
Мы помогаем подобрать Native-NSPG DF для бытовой канализации, водного хозяйства, очистных сооружений, промышленных и технологических систем. Для корректного подбора учитываются расход, напор, глубина погружения, свободный проход, напряжение, режим работы S1/S3, фланцевое присоединение и условия обслуживания. Если требуется замена старого насоса, можно отправить фото шильдика, рабочую точку или параметры объекта.
Не выбираем «по максимуму» Максимальный расход и напор не являются рабочей точкой. Подбор делается по системе.
Проверяем монтаж Фланец, глубина, способ установки, кабель и доступ к обслуживанию влияют на выбор модели.
Смотрим среду Температура, pH, загрязнения и риск засорения проверяются до заказа оборудования.
Сферы применения
Где применяются насосы Native-NSPG DF
Серия рассчитана на задачи водоотведения, где требуется погружная установка, работа с загрязнённой водой и подключение к напорному трубопроводу через фланцевый патрубок.
01Канализационные насосные станции
Откачивание стоков из резервуаров, камер и приёмных ёмкостей.
02Бытовая канализация
Водоотведение от домов, участков и локальных инженерных систем.
03Шахты и котлованы
Откачивание грязной воды при строительных и эксплуатационных работах.
04Очистные сооружения
Перекачивание загрязнённой воды в природоохранных и очистных процессах.
05Водное хозяйство
Перемещение сточной и грязной воды в инфраструктурных объектах.
06Промышленные процессы
Технологическое водоотведение с проверкой жидкости и режима работы.
07Резервуары
Вертикальная установка внутри ёмкости с контролем уровня жидкости.
08Мобильная откачка
Использование со шлангом и переходником, если нужна временная схема.
Исполнения серии
Как выбрать Native-NSPG под задачу
В обозначении NSPG важно смотреть не только мощность, но и тип среды, тип напорного патрубка, наличие режущего механизма и поплавкового выключателя.
NSPG DF
Насос для грязной воды с фланцевым напорным патрубком. Подходит для стационарной схемы с подключением к трубопроводу.
NSPG D
Исполнение для грязной воды с резьбовым напорным патрубком. Уточняется по конкретной модели и схеме подключения.
NSPG SF / S
Исполнения для сточной воды: фланцевый или резьбовой патрубок в зависимости от модели и монтажной схемы.
NSPG CF / C
Исполнения с режущим механизмом. Рассматриваются, если в стоках возможны крупные включения.
С поплавком S
Буква S в конце обозначения указывает на мотор с подключенным поплавковым выключателем.
Без поплавка
При отсутствии обозначения S насос поставляется без подключенного поплавкового выключателя.
Технические параметры
Характеристики насосов Native-NSPG DF
Ниже — основные параметры для первичного подбора. Финальная модель выбирается по рабочей точке, рабочему полю и условиям эксплуатации.
| Параметр | Значение для Native-NSPG DF | Что важно при подборе |
|---|---|---|
| Тип насоса | Погружной насос для сточной и грязной воды | Проверить состав жидкости, наличие включений и режим эксплуатации. |
| Максимальная подача | до 49 м³/ч | Рабочая подача должна находиться в допустимой зоне графика, а не на пределе. |
| Максимальный напор | до 27,3 м | Учитывается геодезическая высота, потери в трубопроводе и арматуре. |
| Свободный проход | 25 мм | Важен для грязной воды и устойчивости к засорению. |
| Глубина погружения | до 5 м | Проверить уровень воды и минимальный уровень для работы в S3. |
| Температура жидкости | до 40 °C | При более высокой температуре нужна отдельная проверка применимости. |
| pH | 6,5–8,5 | Для агрессивной среды требуется проверка материалов и альтернатив. |
| Электропитание | 3~400 В, 50 Гц | Проверить сеть объекта, защиту двигателя и способ подключения. |
| Тип пуска | Прямой | Частотное регулирование для этой серии не применяется. |
| Режим работы | S1 при полном погружении, S3 25% при частичном погружении | Нужен контроль уровня и соблюдение режима охлаждения двигателя. |
| Класс защиты | IP68 / IPX8 по документации | Проверить конкретное исполнение и требования проекта. |
| Кабель | 10 м для NSPG DF по обзорным данным | Для других исполнений длина может отличаться, уточняется по модели. |
Важно: не подбирайте насос только по максимальному расходу или максимальному напору.
Для корректного выбора нужна рабочая точка системы: Q, H, длина и диаметр трубопровода, арматура,
глубина установки, жидкость и режим включений.

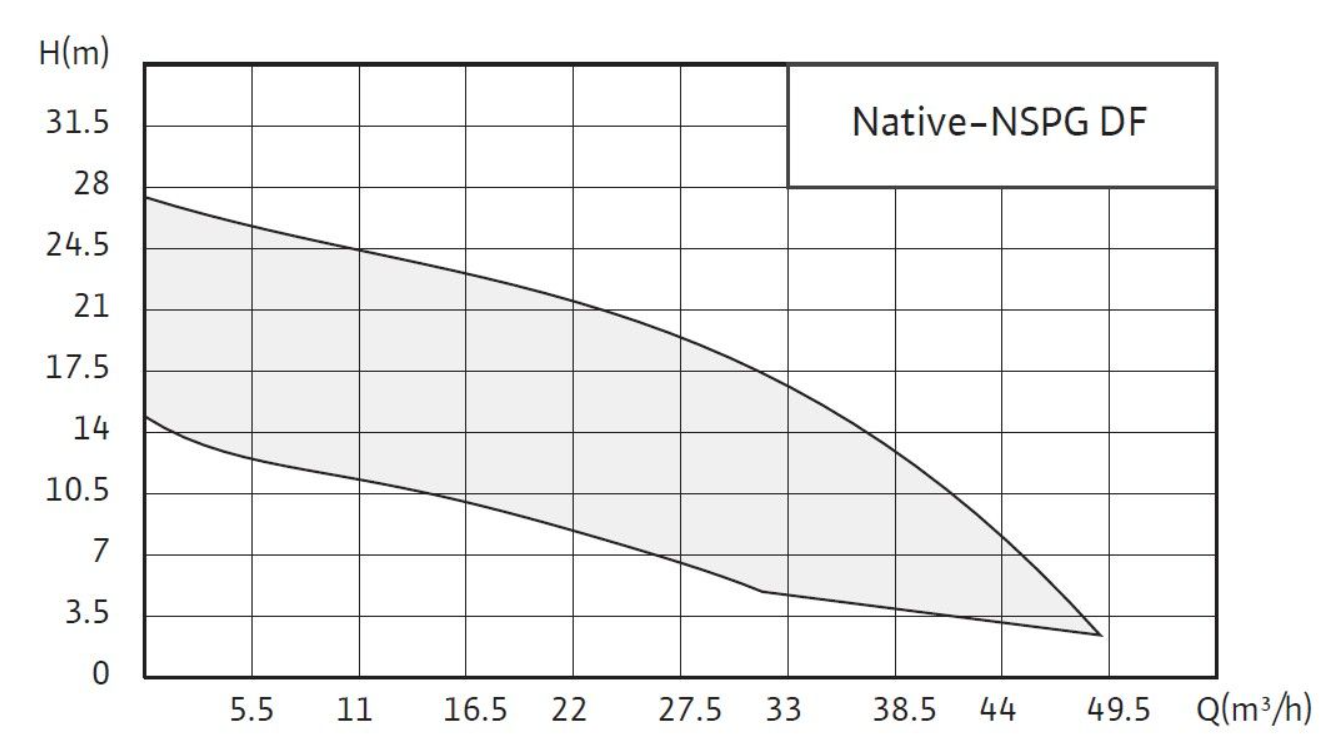

Q/H график
Рабочее поле: расход, напор и подбор модели Native-NSPG DF
Рабочее поле показывает, в какой зоне насос может работать по расходу и напору. Для надёжной эксплуатации важно попасть в допустимую область графика и не выбирать модель «на пределе».
Расход QСколько жидкости нужно перекачать за час. Для NSPG DF диапазон оценивается по графику.
Напор HВысота подъёма плюс потери давления в трубе, фитингах, клапанах и арматуре.
ЗапасЗапас должен быть инженерным, а не чрезмерным: слишком большой насос может работать нестабильно.
МонтажУчитывается стационарная установка, донная опора, УПМ или мобильная схема со шлангом.

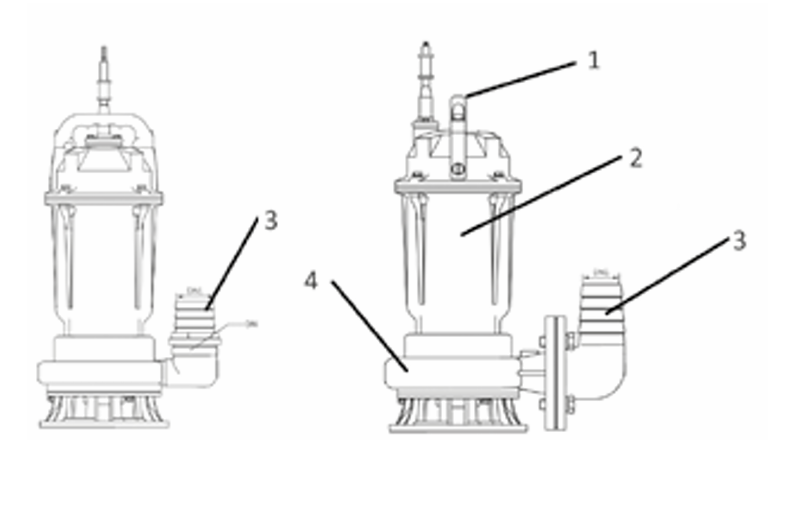

Конструкция
Конструкция Native-NSPG DF и важные узлы
Насос выполнен как погружной моноблочный агрегат для отвода сточной или грязной воды. При подборе важно учитывать гидравлику, уплотнения, защиту двигателя и способ присоединения к напорной линии.
РукояткаИспользуется для переноски или подвешивания насоса. Не подвешивать за кабель.
ЭлектродвигательДвигатель с поверхностным охлаждением за счёт окружающей жидкости.
Фланцевый патрубокНапорное соединение для стационарного трубопровода или переходника.
Гидравлическая частьРабочая зона насоса, через которую проходит сточная или грязная вода.
Торцевые уплотненияГерметизация двигателя через масляную камеру и независимые уплотнения.
Контроль перегреваЗащита обмоток отключает двигатель при перегреве или блокировке.
Обозначение
Маркировка насосов Native-NSPG DF
Маркировка помогает понять назначение, тип патрубка, напряжение, мощность и наличие поплавкового выключателя. При замене важно сверять обозначение с шильдиком насоса.
NSPG DF50/400-1,5 Пример обозначения. Конкретная расшифровка зависит от модели и комплектации.
NSPGСерия погружных насосов для сточной и грязной воды с гидравлической частью из чугуна.
DНасос для грязной воды.
FНапорный патрубок в виде фланца.
50Размер напорного патрубка, например DN50.
400Напряжение электроподключения, например 400 В.
1,5Номинальная мощность P2 в кВт.
SМотор с подключенным поплавковым выключателем. Если S нет — без поплавка.
Замена оборудования
Замена Native-NSPG DF и подбор аналога
Возможность замены определяется по рабочей точке, материалам, присоединениям, габаритам, электродвигателю, управлению и условиям эксплуатации. Аналог не считается полностью идентичным, пока не проверены параметры объекта и монтажная схема.
| Что меняем | Возможные направления подбора | Что обязательно проверить |
|---|---|---|
| Native-NSPG DF | Подбор той же серии или близкого исполнения NSPG | Q/H, DN фланца, мощность, питание, кабель, режим S1/S3. |
| Старый погружной насос для грязной воды | Native-NSPG DF по рабочей точке и условиям монтажа | Фото шильдика, диаметр патрубка, глубина, свободный проход, жидкость. |
| Насос с частыми засорами | Проверка NSPG DF или исполнений с другим типом гидравлики | Фактический состав стоков, твёрдые включения, режим включений. |
| Импортная серия другого бренда | Подбор Native / CNP / Wilo / Lowara / KSB / Ebara по параметрам | Габариты, фланцы, кривая, мощность, защита, условия эксплуатации. |
Опросный лист
Что нужно для подбора Native-NSPG DF
Чем точнее исходные данные, тем ниже риск ошибки с напором, мощностью, фланцем и режимом работы.
Расход, м³/ч
Напор, м
Глубина погружения
Состав жидкости
Температура и pH
Диаметр трубопровода
Фланец / резьба
Фото шильдика старого насоса
Стационарный или мобильный монтаж
Нужна замена или новый подбор
Отправьте параметры — подберём насос под вашу рабочую точку
Можно отправить только фото шильдика, график, старую модель или описание объекта. Инженер уточнит недостающие данные и предложит применимое исполнение.
Документы и изображения
Документы, рабочее поле и конструкция Native-NSPG DF
Используйте документы для первичной проверки параметров. Для заказа и замены лучше дополнительно отправить рабочую точку или фото шильдика.
Руководство
Инструкция по монтажу и эксплуатации Native NSPG.
Открыть руководство Рабочее поле
График зависимости расхода и напора для выбора рабочей точки.
Смотреть график Конструкция
Схема основных узлов погружного насоса.
Открыть схему Подбор
Отправьте рабочую точку, шильдик или параметры объекта.
Запросить подборРазделы сайта
Полезные разделы для подбора насосов
FAQ
Вопросы о подборе Native-NSPG DF
Короткие ответы на вопросы, которые чаще всего возникают при подборе погружного насоса для сточной и грязной воды.
Как подобрать Native-NSPG DF?
Нужно определить расход, напор, глубину погружения, состав жидкости, тип монтажа и присоединение. После этого рабочая точка сверяется с графиком.
Можно ли выбрать насос только по максимальному расходу?
Нет. Максимальный расход не равен рабочей точке. Нужно учитывать напор системы и потери в трубопроводе.
Для каких жидкостей подходит Native-NSPG DF?
Для сточной и грязной воды, а также чистых жидкостей в пределах условий эксплуатации, указанных в документации.
Можно ли использовать насос в питьевом водоснабжении?
Нет. Серия не предназначена для подачи питьевой воды.
Можно ли использовать Native-NSPG DF с частотным преобразователем?
Нет. Для этой серии эксплуатация с частотным преобразователем не допускается.
Чем DF отличается от D?
DF — исполнение для грязной воды с фланцевым напорным патрубком. D — исполнение для грязной воды с резьбовым патрубком.
Что означает S в конце маркировки?
S указывает на мотор с подключенным поплавковым выключателем. Если обозначения S нет, насос без поплавкового выключателя.
Можно ли подобрать замену по фото шильдика?
Да. Фото шильдика помогает определить модель, мощность, питание и исполнение. Для точного подбора желательно добавить рабочую точку.
Что проверить при замене старого насоса?
Расход, напор, фланец, габариты, кабель, питание, свободный проход, режим работы и условия монтажа.
Какие документы нужны для проекта?
Руководство, рабочее поле, схема конструкции, данные по модели и, при необходимости, опросный лист с параметрами системы.
