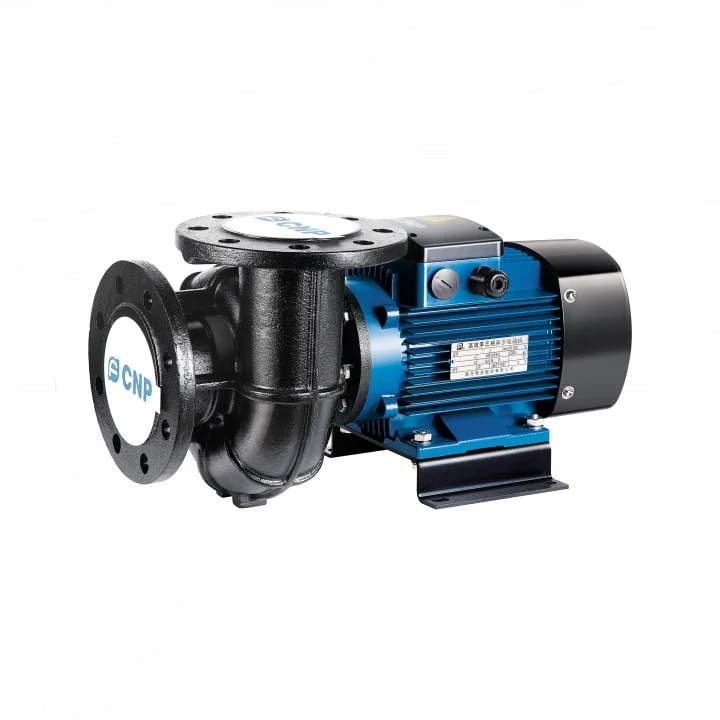

Низконапорные насосы CNP WLT, WLTS и WLTSF
Горизонтальные одноступенчатые центробежные насосы для циркуляции больших расходов воды при сравнительно небольшом напоре. Подберём исполнение по рабочей точке, жидкости, материалам, напряжению и условиям монтажа.
Осевое всасывание Радиальное нагнетание Одноступенчатая конструкция Частотное регулирование допустимо
30–480 м³/чобщий диапазон подач по РЭ
4–12 мдиапазон напора
0,55–15 кВтмощность двигателя
до 6 бардавление в корпусе насоса
Купить CNP WLT без ошибки в подборе
Цена зависит от модели и исполнения
Для расчёта стоимости достаточно прислать требуемые подачу и напор, тип жидкости, температуру, питание и данные по существующему насосу, если нужна замена.
Нужен подбор
Проверим рабочую точку, NPSH, мощность двигателя и попадание в допустимую рабочую зону.
Нужна замена
Сопоставим подачу, напор, присоединения, материалы, габариты и условия эксплуатации.
Нужны документы
На странице доступны прямые ссылки на каталог и руководство по монтажу и эксплуатации.
Применение насосов CNP WLT
Для циркуляции большого расхода при низком напоре
Насосы используют там, где важны высокая подача, компактная моноблочная конструкция и работа с чистой водой или близкой по свойствам жидкостью.
Градирни
- циркуляция воды в открытых градирнях;
- циркуляция в закрытых контурах;
- оборотные системы охлаждения.
Кондиционирование и охлаждение
- системы кондиционирования;
- охлаждение технологического оборудования;
- циркуляционные контуры с чистой водой.
Водоснабжение и рыбное хозяйство
- системы водоснабжения;
- оборотное водоснабжение;
- циркуляция воды в рыбоводных системах.
Ограничение: серия не предназначена для грязной воды, шлама, абразивных частиц, длинных волокон, воспламеняющихся, взрывоопасных и химически агрессивных жидкостей.
Исполнения серии
Как выбрать WLT, WLTS или WLTSF
Гидравлическая схема одинакова: одноступенчатый насос с осевым всасывающим и радиальным напорным патрубком. Отличаются конструкция вала и материалы проточной части.
CNP WLT
Базовое моноблочное исполнение: рабочее колесо установлено непосредственно на валу электродвигателя.
- корпус и крышка — чугун HT200;
- рабочее колесо — AISI 304;
- без отдельного подшипникового узла насоса.
CNP WLTS
Исполнение с отдельным валом насосной части, соединённым с валом двигателя. Подходит, когда требуется такая конструктивная схема привода.
- корпус и крышка — чугун HT200;
- рабочее колесо — AISI 304;
- вал — 20Cr13 / AISI 420.
CNP WLTSF
Исполнение с основными деталями проточной части из нержавеющей стали для повышенных требований к коррозионной стойкости.
- корпус, крышка и колесо — AISI 304;
- вал — 20Cr13 / AISI 420;
- фланцевый адаптер — чугун HT200.
Важно: нержавеющее исполнение не означает автоматическую совместимость с любой химической средой. Состав жидкости, pH, концентрацию и температуру нужно проверять до заказа.
Характеристики CNP WLT(S)(F)
Основные параметры для предварительного подбора
Параметры конкретного агрегата зависят от типоразмера и исполнения. Финальный выбор выполняется по графику, NPSH, жидкости и условиям системы.
Гидравлика и корпус
- тип: горизонтальный, одноступенчатый, несамовсасывающий;
- подача по РЭ: 30–480 м³/ч;
- напор: 4–12 м;
- корпусное давление: 6 бар;
- фланцы: DIN 2501, PN10;
- рабочее колесо: закрытое, одностороннего входа.
Электродвигатель
- мощность: 0,55–15 кВт;
- класс энергоэффективности: IE3;
- степень защиты: IP55;
- класс изоляции: F;
- частота: 50 Гц;
- 1×220 В до 2,2 кВт; 3×220/380 В до 3 кВт; 3×380 В от 4 до 15 кВт.
| Модель | Подача, м³/ч | Напор, м | Мощность, кВт | Частота вращения, об/мин |
|---|---|---|---|---|
| WLT(S/SF) 65-4/0.55 | 30 | 4 | 0,55 | 2900 |
| WLT(S/SF) 65-5A/0.75 | 35 | 5 | 0,75 | 2900 |
| WLT(S/SF) 65-5/1.1 | 40 | 5 | 1,1 | 2900 |
| WLT(S/SF) 80-5/1.5 | 55 | 5 | 1,5 | 2900 |
| WLT(S/SF) 100-5A/2.2 | 80 | 5 | 2,2 | 2900 |
| WLT(S/SF) 100-5/2.2 | 120 | 5 | 2,2 | 2900 |
| WLT(S/SF) 125-5A/3 | 150 | 5 | 3 | 1450 |
| WLT(S/SF) 125-5/4 | 180 | 5 | 4 | 1450 |
| WLT(S/SF) 150-6A/5.5 | 220 | 6 | 5,5 | 1450 |
| WLT(S/SF) 150-6/7.5 | 250 | 6 | 7,5 | 1450 |
| WLT(S/SF) 200-8.5/11 | 350 | 8,5 | 11 | 1480 |
| WLT(S/SF) 200-10.5/15 | 400 | 10,5 | 15 | 1480 |
Почему в таблице максимум 400 м³/ч, а в РЭ указан диапазон до 480 м³/ч: таблица каталога содержит номинальные точки перечисленных моделей, а РЭ приводит общий технический диапазон серии. Для заказа ориентируются на графическую характеристику и лист данных конкретного агрегата.
Рабочая точка

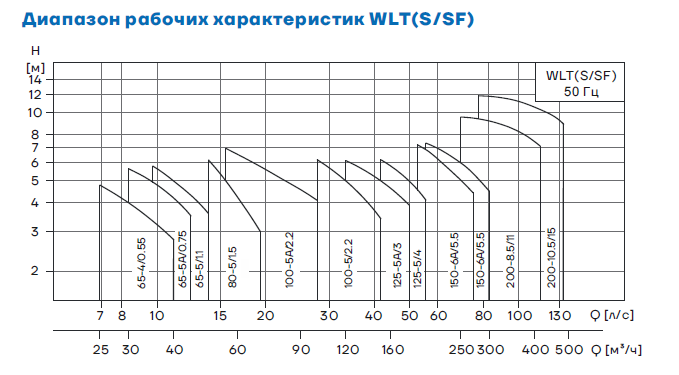

Диапазон характеристик CNP WLT(S)(F)
График нужен для выбора подходящей группы насосов. Финальная модель проверяется по кривой конкретного типоразмера, допустимому диапазону подачи и кавитационному запасу.
Проверяем Q и H
Рабочая точка должна соответствовать требуемому расходу и напору с учётом потерь в трубопроводах.
Проверяем NPSH
Доступный кавитационный запас системы NPSHa должен быть выше требуемого насосом NPSHr.
Проверяем двигатель
Учитываем плотность, вязкость, частотное регулирование, температуру воздуха и высоту монтажа.
Конструкция и материалы
Разрезы WLT, WLTS и WLTSF
Выберите исполнение. В каждой вкладке показаны схема насоса и таблица основных материалов из каталога.

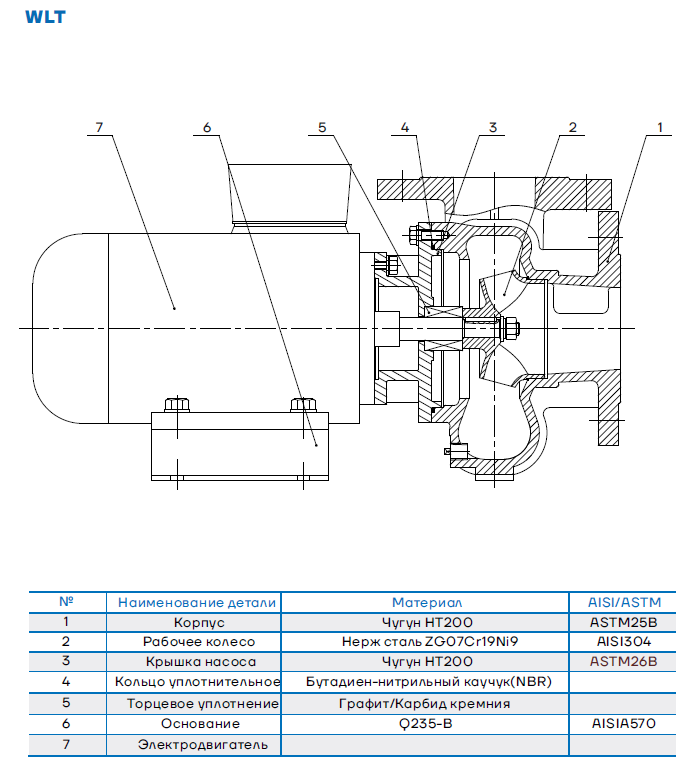

Материалы WLT
- корпус — чугун HT200;
- рабочее колесо — AISI 304;
- крышка — чугун HT200;
- кольцевое уплотнение — NBR;
- торцевое уплотнение — исполнение уточняется по листу данных;
- основание — Q235-B.

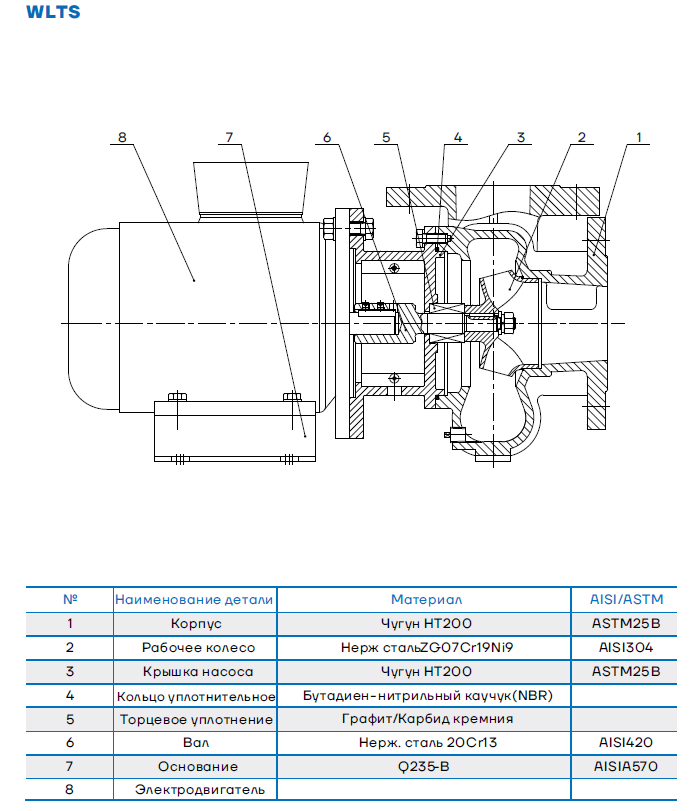

Материалы WLTS
- корпус — чугун HT200;
- рабочее колесо — AISI 304;
- крышка — чугун HT200;
- вал — 20Cr13 / AISI 420;
- кольцевое уплотнение — NBR;
- основание — Q235-B.

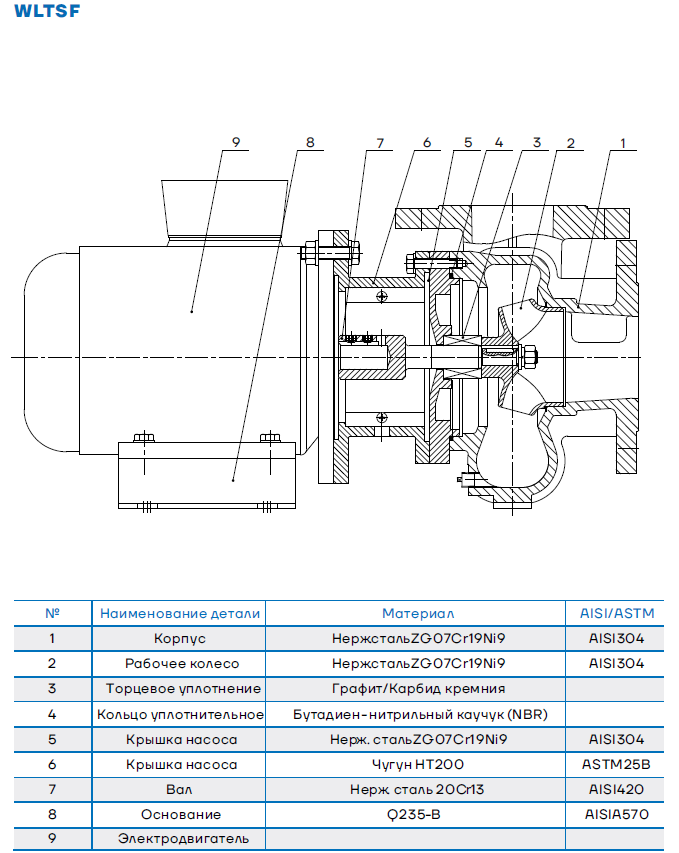

Материалы WLTSF
- корпус — AISI 304;
- рабочее колесо — AISI 304;
- крышка насоса — AISI 304;
- фланцевый адаптер — чугун HT200;
- вал — 20Cr13 / AISI 420;
- кольцевое уплотнение — NBR.
Уплотнение: в каталоге для схем указана пара «графит / карбид кремния», а в более позднем РЭ стандартное комплектное уплотнение описано как «углеграфит / карбид вольфрама» со вторичным EPDM. Материал конкретного агрегата нужно сверять по листу данных и шильдику.
Эксплуатация и монтаж
Что проверить до запуска насоса
WLT — несамовсасывающий насос. Правильная обвязка, заполнение жидкостью и достаточный подпор на входе критичны для безопасной работы.
Перекачиваемая жидкость
- температура: -15…+100 °C;
- плотность: до 1000 кг/м³;
- вязкость: до 5 мм²/с;
- pH: 4–9;
- без твёрдых и волокнистых включений.
Окружающая среда
- температура воздуха: -15…+40 °C;
- высота монтажа: до 1000 м;
- выше +40 °C или 1000 м требуется запас мощности;
- частотное регулирование — с пересчётом рабочей зоны.
Пуск и защита
- насос и всасывающая линия должны быть заполнены;
- сухой ход не допускается;
- NPSHa системы должен превышать NPSHr насоса;
- не работать длительно при закрытой напорной задвижке.
Требования к всасывающей линии
- диаметр трубы — не меньше всасывающего патрубка;
- рекомендуемая скорость — не более 2 м/с;
- минимум резких поворотов и сужений;
- первое колено — не ближе трёх диаметров трубы;
- трубопровод имеет собственные опоры и не нагружает фланец.
Габариты и присоединения
Габаритно-присоединительные размеры зависят от модели и исполнения. В каталоге приведены отдельные чертежи для типоразмеров серии. Перед заменой насоса нужно сверить DN патрубков, монтажную длину, высоту оси и отверстия рамы.
Отрицательная температура жидкости: допускается только для этиленгликоля или близких по составу жидкостей и требует проверки совместимости материалов и уплотнения.
Аналог и замена
Подберём CNP WLT вместо существующего насоса
Замена только по диаметру патрубка или мощности двигателя ненадёжна. Нужно сравнить гидравлику, NPSH, присоединения, материалы и фактический режим системы.
Что прислать
- фото шильдика старого насоса;
- модель и серийный номер;
- рабочую подачу и напор;
- фото места установки и патрубков.
Что проверим
- положение рабочей точки;
- кавитационный запас NPSH;
- материалы и уплотнение;
- габариты, DN и фланцы;
- параметры электродвигателя.
Что получите
- подходящую модель CNP;
- коммерческое предложение;
- срок поставки;
- каталог и РЭ;
- замечания по монтажу.
Инженерный подбор
Как подбирается насос CNP WLT
Подбор строится не вокруг одного максимального значения, а вокруг рабочей точки и полного набора ограничений системы.
1
Собираем исходные данные
Подача, напор, жидкость, температура, давление на входе, высота монтажа, режим работы.
2
Проверяем гидравлику
Сопоставляем рабочую точку с графиком, допустимым диапазоном подачи и запасом по NPSH.
3
Выбираем исполнение
WLT, WLTS или WLTSF; материалы, уплотнение, питание, частота вращения и мощность двигателя.
4
Готовим предложение
Модель, цена, срок поставки, комплект документов и рекомендации по замене или монтажу.
Для быстрого расчёта: пришлите Q, H, жидкость, температуру, давление на входе, напряжение питания и фотографию шильдика существующего оборудования.
Документация CNP WLT
Каталог и руководство по эксплуатации
В документах собраны модельный ряд, характеристики, графики, материалы, габариты, требования к монтажу, пуску и обслуживанию.
Каталог WLT / WLTS / WLTSF
Общие сведения, модельный ряд, диапазон характеристик, конструкция, материалы, графики и габаритные размеры.
Паспорт и руководство по монтажу и эксплуатации
Требования безопасности, транспортировка, монтаж, подключение, заполнение, пуск, обслуживание и устранение неисправностей.
FAQ
Частые вопросы по насосам CNP WLT
Сколько стоит насос CNP WLT?
Цена зависит от модели, мощности двигателя, исполнения WLT/WLTS/WLTSF, напряжения, материалов и срока поставки. Для расчёта пришлите требуемые подачу и напор либо фото шильдика старого насоса.
Чем WLT отличается от WLTS и WLTSF?
WLT — базовое моноблочное исполнение с рабочим колесом на валу электродвигателя. WLTS имеет отдельный вал насосной части. WLTSF использует схему WLTS и основные детали проточной части из нержавеющей стали AISI 304.
Можно ли использовать CNP WLT для грязной воды?
Нет. Серия рассчитана на чистые жидкости без твёрдых, абразивных и длинноволокнистых включений. Для загрязнённой воды нужен другой тип насоса.
Можно ли регулировать насос частотным преобразователем?
Да, РЭ допускает частотное регулирование, при этом рабочая зона меняется по законам подобия. Нужно проверить минимальную и максимальную частоту, охлаждение двигателя, рабочую точку и потребляемую мощность.
Допускается ли работа всухую?
Нет. Перед запуском насос и всасывающий трубопровод должны быть полностью заполнены жидкостью. Сухой ход повреждает торцевое уплотнение и другие элементы агрегата.
Какие данные нужны для подбора?
Требуемая подача, напор, тип и температура жидкости, плотность и вязкость при отличии от воды, давление на входе, высота монтажа, напряжение питания, режим работы и ограничения по материалам.
