Native-MHI-X · многоступенчатый насос

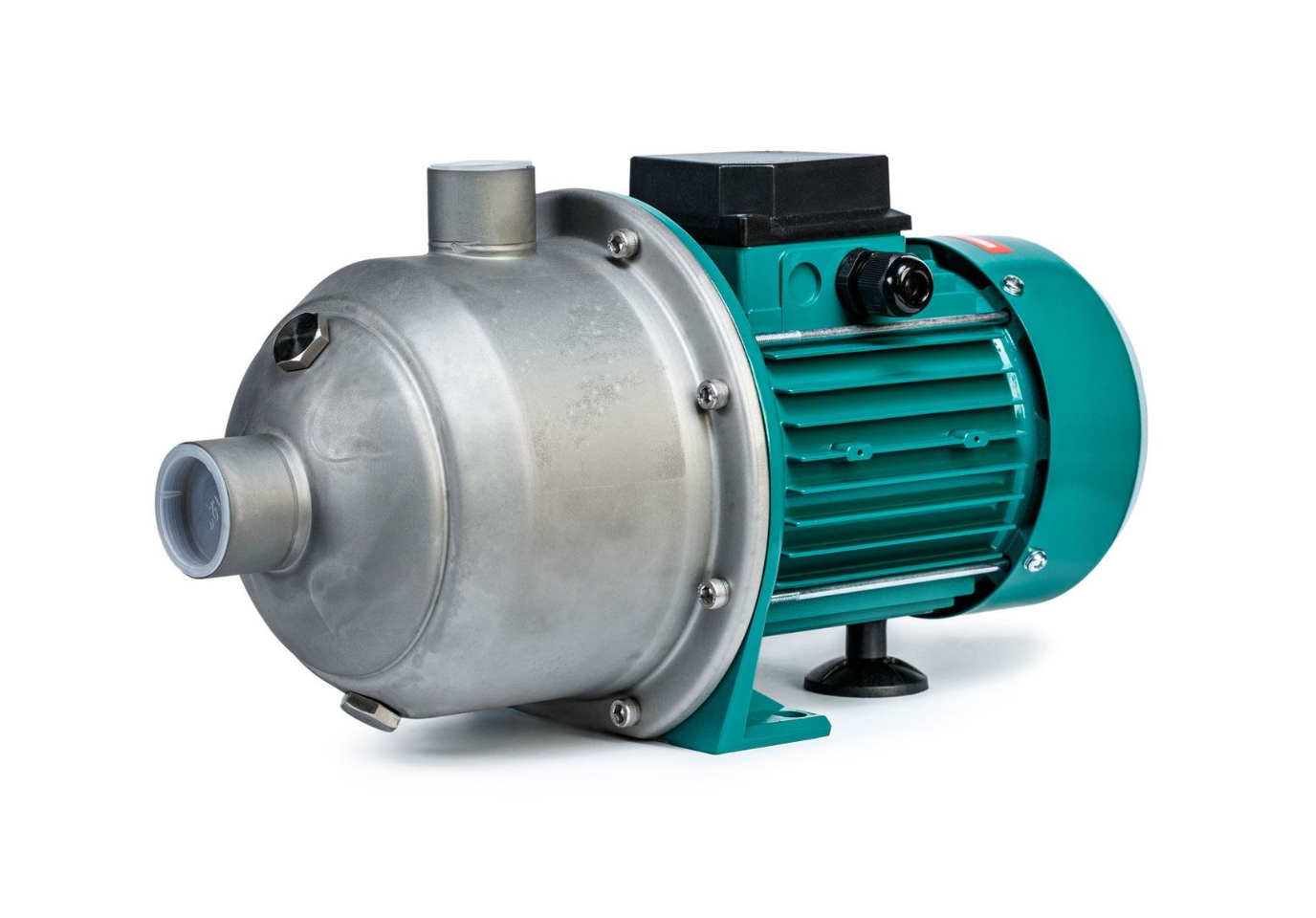

Native-MHI-X — горизонтальный многоступенчатый насос для водоснабжения и повышения давления
Подбираем Native-MHI-X под рабочую точку, среду, температуру, габариты и условия монтажа. Насос подходит для систем водоснабжения, котельных, охлаждения, промышленных циркуляционных контуров и технологического оборудования.
Гидравлика из нержавеющей стали Компоненты, контактирующие с жидкостью, рассчитаны на работу с водой и неагрессивными средами.
Для повышения давления Применяется в установках водоснабжения, котельных, системах охлаждения и технологических линиях.
Подбор по рабочей точке Учитываем расход, напор, температуру, входное давление, NPSH и режим эксплуатации.
Документы для проекта Рабочее поле, габариты, конструкция и руководство доступны для передачи инженеру.
MHI 2 / 4 / 8 / 16
Среда Вода, конденсат, гликоль до 40%
Температура -15…+110 °C
Давление до 10 бар
Защита IP54
Доступность конкретной модели, исполнение материалов, электропитание и комплектацию уточняем по запросу и данным шильдика.
Помогаем не просто купить насос, а подобрать рабочее решение
Для Native-MHI-X важно проверить рабочую точку, среду, температуру, давление на входе, электропитание и условия монтажа. Так снижается риск ошибки при заказе и замене оборудования.
02
Поставка под проект
Уточняем доступность, исполнение, напряжение, комплект документов и условия поставки по запросу.
03
Замена по шильдику
Сверяем маркировку MHI-X, присоединения, габариты, материал и фактическую рабочую точку.
04
Документы инженеру
Передаём руководство, рабочее поле, габаритные данные и конструктивную схему для согласования.
Где применяют Native-MHI-X
Native-MHI-X — нормальновсасывающий многоступенчатый насос горизонтального исполнения. Его используют там, где нужен стабильный напор при компактных габаритах и работе с чистой или технической водой.
Для агрессивных химических сред, повышенной вязкости, абразивных включений или нестандартных условий эксплуатации требуется отдельная проверка совместимости.
Водоснабжение
Повышение давления в системах водоснабжения объектов, установках и технологических узлах.
Котельные
Использование в качестве питательного насоса котлов при соблюдении требований по среде и температуре.
Охлаждение
Циркуляция воды и водогликолевых смесей в промышленных системах охлаждения.
Технологическое оборудование
Подача жидкости в составе установок, моечных систем, спринклерных и вспомогательных контуров.
Характеристики насосов Native-MHI-X
Значения зависят от конкретной модели и исполнения. Для заказа лучше сверять параметры по рабочей точке, шильдику, руководству и условиям объекта.
| Параметр | Значение / диапазон | Что важно при подборе |
|---|---|---|
| Тип насоса | Центробежный многоступенчатый насос горизонтального исполнения | Подходит для задач, где нужен компактный насос со стабильным напором. |
| Рабочая среда | Питьевая вода, отопительная вода, промышленная вода, конденсат, водогликолевые смеси до 40%, другие неагрессивные жидкости без абразивных и волокнистых включений | При вязких, загрязнённых или химически активных средах нужна проверка совместимости. |
| Температура жидкости | от -15 °C до +110 °C | При высокой температуре проверяют уплотнение, кабель, давление и режим эксплуатации. |
| Температура окружающей среды | до +40 °C | Нужно обеспечить вентиляцию двигателя и монтаж в сухом защищённом месте. |
| Рабочее давление | до 10 бар | Суммарное давление в системе не должно превышать допустимое значение. |
| Входное давление | до 6 бар | Важно для расчёта режима и защиты насоса от перегрузки по давлению. |
| Электропитание | 3~230/400 В или 3~400 В, 50 Гц | Перед заказом сверяется с сетью объекта и данными на шильдике. |
| Степень защиты | IP54 | Насос устанавливают в сухом месте, защищённом от замерзания и загрязнений. |
| Материалы | Гидравлическая часть из нержавеющей стали; пример маркировки указывает AISI304 | Материал уточняется по конкретной модели и требованиям к перекачиваемой среде. |
| Уплотнение | В примере маркировки указано EPDM | Уплотнение проверяют по температуре, среде и требованиям объекта. |
Мощность двигателя, ток, точный расход, напор и габариты выбираются по конкретной модели Native-MHI-X.

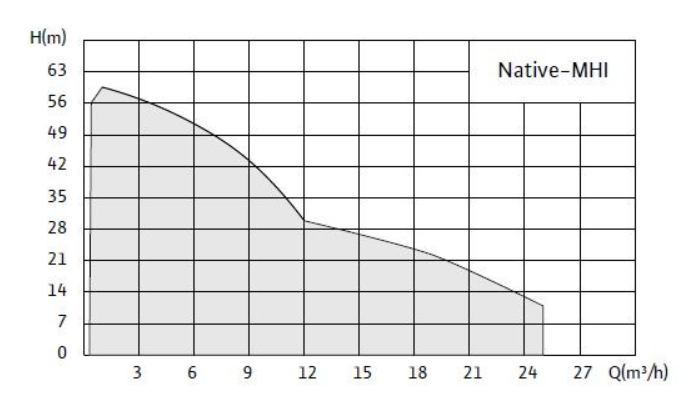

Рабочее поле: расход, напор и подбор модели
MHI-X нельзя выбирать только по максимальному расходу или максимальному напору. Корректный подбор делается по рабочей точке: сколько м³/ч нужно системе и какой напор требуется именно в этой точке.
1. Рабочая точка. Сначала фиксируем расход и напор, затем выбираем модель по графику.
2. Среда и температура. Проверяем воду, конденсат, гликоль, температуру и совместимость материалов.
3. Монтаж. Сверяем габариты, патрубки, входное давление, арматуру и доступ для обслуживания.
4. Управление. При необходимости проверяем возможность работы с частотным преобразователем.

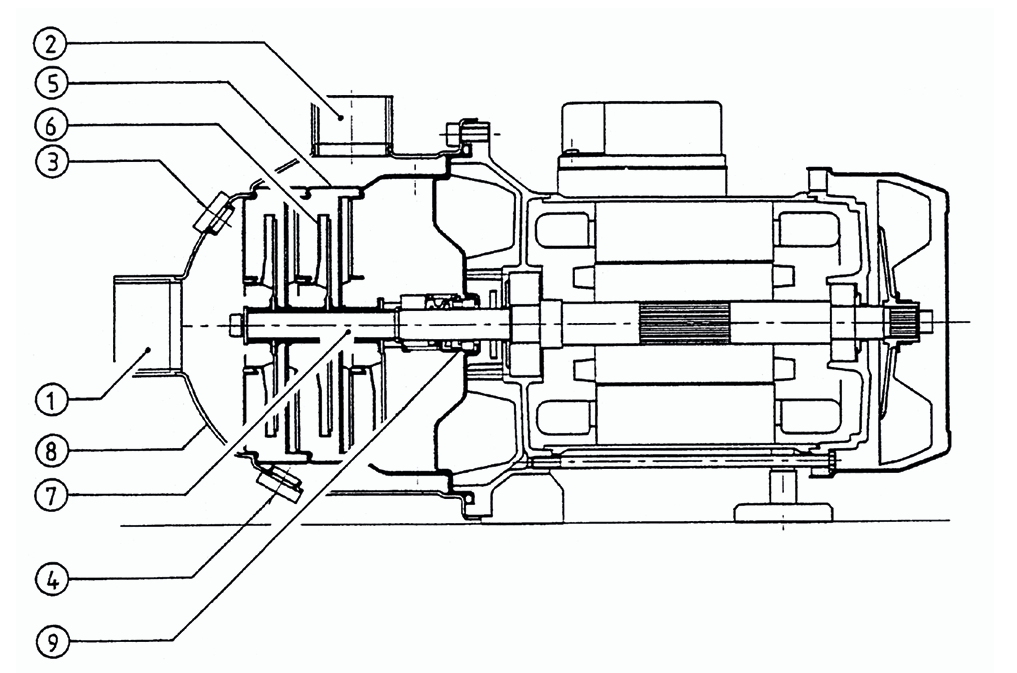

Конструкция Native-MHI-X
Горизонтальная многоступенчатая конструкция позволяет получать более высокий напор при компактном корпусе. Перед подбором важно учитывать не только гидравлику, но и материал, уплотнение, присоединение и условия монтажа.
Многоступенчатая гидравлика
Последовательные рабочие колёса формируют требуемый напор.
Нержавеющая сталь
Гидравлическая часть рассчитана на работу с водой и неагрессивными средами.
Торцевое уплотнение
Исполнение проверяется по среде, температуре и требованиям объекта.
Горизонтальный монтаж
Нужны ровное основание, арматура до и после насоса и доступ для обслуживания.
Маркировка и габариты MHI-X
Маркировку нужно проверять по шильдику: она влияет на производительность, число рабочих колёс, материал, уплотнение, напряжение и двигатель.
Пример: MHI 202-1/E/3-400-50-2-X
MHI...-X — горизонтальный многоступенчатый центробежный насос из нержавеющей стали. В примере: 2 — производительность, 02 — количество рабочих колёс, 1 — тип стали AISI304, E — уплотнение EPDM, 3~400 — напряжение, 50 — частота, 2 — двухполюсный двигатель.
| Модель | Присоединение G | Присоединение H | Что проверить перед заказом |
|---|---|---|---|
| MHI 202 / 203 | Rp1 | Rp1 | Рабочую точку, напряжение, материал, уплотнение и монтажную длину. |
| MHI 204 / 205 / 206 | Rp1 | Rp1 | Совместимость с трубопроводом и доступ к обслуживанию. |
| MHI 402 / 403 / 404 / 405 / 406 | Rp1¼ | Rp1 | Габариты по чертежу, давление на входе и режим работы. |
| MHI 802 / 803 / 804 / 805 | Rp1½ | Rp1¼ | Подбор по графику и соответствие рабочей среды материалам. |
| MHI 1603 / 1604 | Rp2 | Rp1½ | Условия монтажа, виброизоляцию, арматуру и электропитание. |
Как подбираем Native-MHI-X
Для точного подбора достаточно прислать рабочую точку, среду, температуру, давление на входе, напряжение и фото шильдика старого насоса, если нужна замена.
1
Фиксируем рабочую точку
Нужны расход, напор, режим работы, температура, среда и требования к материалам.
2
Проверяем рабочее поле
Выбираем модель не по одному максимальному параметру, а по фактической точке на графике.
3
Сверяем габариты и патрубки
Проверяем монтажную длину, присоединения Rp, основание, арматуру и доступ к обслуживанию.
4
Готовим предложение
Указываем модель, исполнение, документы, доступность и возможные варианты замены.
Документы по Native-MHI-X
Документы можно передать проектировщику, инженеру эксплуатации или снабжению для согласования модели и условий монтажа.
Руководство MHI-X
Инструкция по монтажу и эксплуатации: применение, характеристики, габаритный чертёж, монтаж и ввод в эксплуатацию.
Рабочее поле
График для предварительного выбора модели по расходу и напору.
Подбор по параметрам
Пришлите рабочую точку, среду, температуру, напряжение и фото шильдика — подготовим вариант.
Вопросы по Native-MHI-X
Native-MHI-X можно использовать для питьевой воды?
Да, насос подходит для питьевой воды при соблюдении требований руководства и правильном подборе исполнения.
Можно ли перекачивать водогликолевые смеси?
Да, допускаются смеси воды с гликолем до 40%. При этом нужно учитывать вязкость, температуру и рекомендации производителя смеси.
Как подобрать модель Native-MHI-X?
Нужно знать расход, напор, температуру, среду, давление на входе, напряжение питания и условия монтажа. По этим данным модель проверяется по рабочему полю.
Можно ли заменить старый MHI-X по шильдику?
Да. Лучше прислать фото шильдика, габариты, параметры системы и текущую рабочую точку. Тогда можно точнее подобрать замену.
Нужна ли защита от сухого хода?
Защиту от сухого хода рекомендуется предусматривать, потому что сухой ход может повредить торцевое уплотнение.
Нужно подобрать Native-MHI-X под объект?
Пришлите параметры системы — проверим рабочую точку, модель, габариты, материал, напряжение и возможность поставки.
