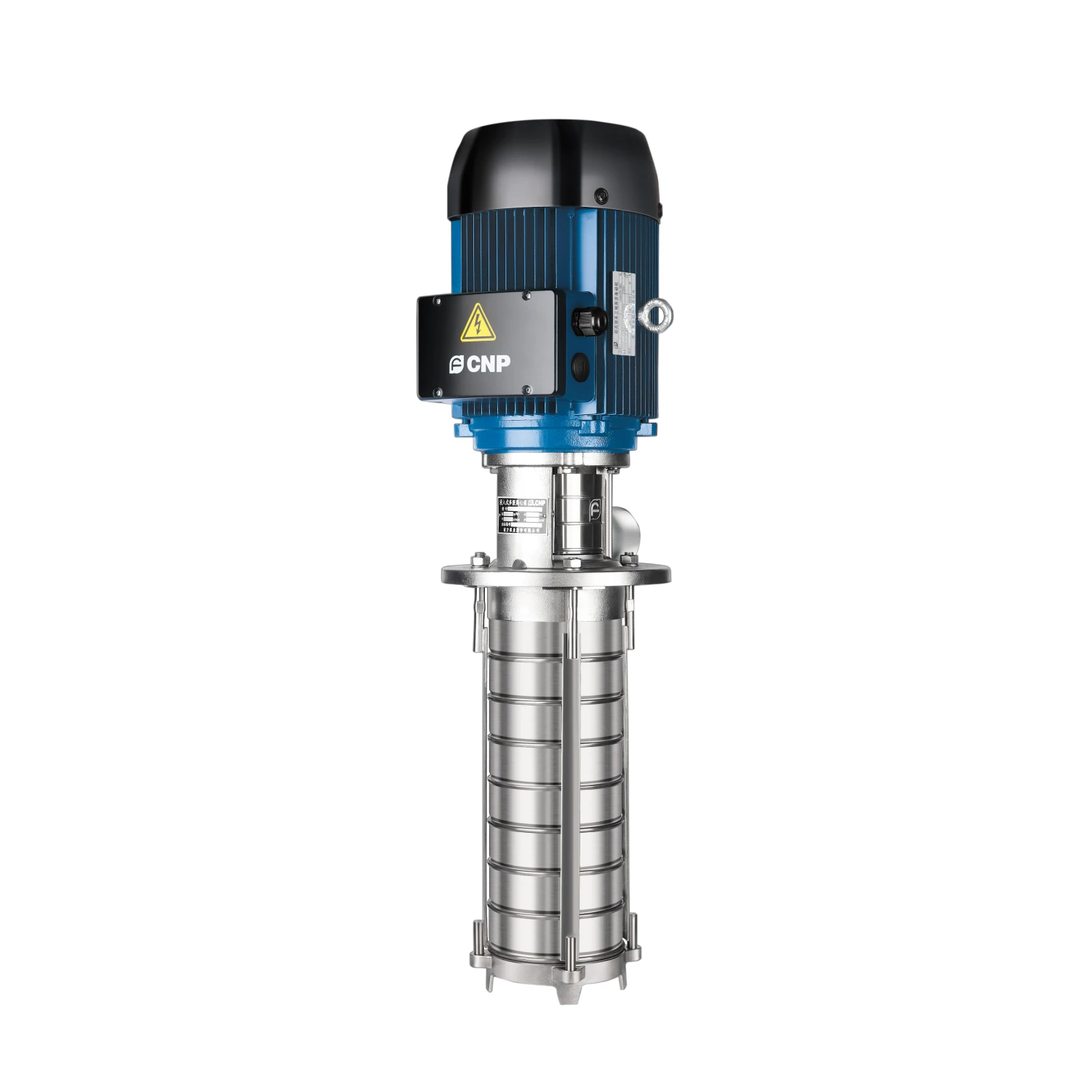

Вертикальные полупогружные насосы CNP CDLK/CDLKF
Подберём и поставим многоступенчатый насос CNP CDLK или CDLKF для подачи СОЖ, охлаждающей жидкости, конденсата и чистых технологических сред из резервуара. Проверим рабочую точку, глубину погружения, материал проточной части, температуру и электродвигатель.
0,4–55 м³/ч рабочий диапазон подач серии
до 312 м напор зависит от модели и числа ступеней
0,37–45 кВт диапазон мощности электродвигателя
до 30 бар максимальное давление зависит от типоразмера
Купить CNP CDLK/CDLKF без ошибки в подборе
От рабочей точки до коммерческого предложения
Цена определяется моделью, числом рабочих и полых ступеней, монтажной длиной, материалом проточной части, температурным исполнением, мощностью двигателя и дополнительными опциями.
Нужен подбор
Проверим рабочий диапазон, количество ступеней, мощность, температуру, материал и минимальный уровень жидкости.
Нужна замена
Сверим шильдик, характеристики, монтажную длину и присоединения существующего полупогружного насоса.
Нужны документы
Предоставим каталог, графики, таблицы характеристик, материалы и габаритные данные выбранной модели.
Применение полупогружных насосов
Для станков, охлаждения, конденсата, мойки и фильтрации
Насос устанавливается сверху ёмкости, а многоступенчатая гидравлическая часть погружается в перекачиваемую жидкость. Такая схема удобна для резервуаров станочного и промышленного оборудования.
Смазочно-охлаждающие жидкости
- токарные и шлифовальные станки;
- электроэрозионное оборудование;
- многоцелевые обрабатывающие центры.
Промышленное охлаждение
- циркуляция охлаждающей жидкости;
- подача воды и водных растворов;
- охлаждающие устройства и теплообменные контуры.
Удаление конденсата
- сборники технологического конденсата;
- резервуары инженерных установок;
- перекачивание чистого водоконденсата.
Моечные и очистительные системы
- промышленное моечное оборудование;
- моечные установки и линии;
- подача чистых технологических растворов.
Промышленная фильтрация
- циркуляция через фильтрующее оборудование;
- возврат очищенной жидкости в процесс;
- системы подготовки технологической воды.
Что нельзя перекачивать
- жидкости с твёрдыми и длинноволокнистыми включениями;
- взрывоопасные среды в стандартном исполнении;
- химически несовместимые жидкости без проверки материалов.
CDLK или CDLKF
Как выбрать материальное и температурное исполнение
Буквы в маркировке показывают материал головной части и проточной части, подключение, частоту, температурное исполнение, пару трения торцевого уплотнения и дополнительные опции.
CNP CDLK
Входная или выходная камера может быть выполнена из чугуна, а остальные элементы проточной части — из нержавеющей стали. Подходит для чистых неагрессивных жидкостей при подтверждённой совместимости.
- экономичное стандартное исполнение;
- рабочие колёса и диффузоры из нержавеющей стали;
- головная часть насоса из чугуна.
CNP CDLKF
Исполнение с головной частью из нержавеющей стали. Его выбирают при повышенных требованиях к коррозионной стойкости и чистоте проточной части.
- головная часть из нержавеющей стали AISI 304;
- варианты проточной части SS304 или SS316;
- материал и уплотнения проверяются по конкретной среде.
Температура
- C — стандартное исполнение от −15 до +70 °C;
- R — высокотемпературное исполнение до +120 °C;
- финальный предел проверяется по модели и уплотнению.
Материал проточной части
- S — нержавеющая сталь SS304;
- L — нержавеющая сталь SS316;
- P — комбинированное исполнение с чугунной камерой.
Уплотнения и датчики
- стандартная пара трения SiC/SiC;
- эластомеры FKM или EPDM — по задаче;
- PTC и PT100 доступны как опции.
Допустимость частотного регулирования, диапазон частоты и охлаждение двигателя
нужно подтверждать для выбранного электродвигателя. Не следует считать частотное
управление стандартной функцией всей серии без проверки комплектации.
Характеристики CNP CDLK/CDLKF
Модельные группы от CDLK1 до CDLK42
В таблице показаны диапазоны модельных групп. Конкретный насос выбирается по требуемой рабочей точке, количеству ступеней, монтажной длине, мощности и исполнению.
| Группа | Номинальная подача | Рабочий интервал | Макс. давление | Мощность двигателя | Макс. КПД группы |
|---|---|---|---|---|---|
| CDLK1 | 1 м³/ч | 0,4–2 м³/ч | 21 бар | 0,37–2,2 кВт | 44% |
| CDLK2 | 2 м³/ч | 1–3,5 м³/ч | 23 бар | 0,37–3 кВт | 46% |
| CDLK3 | 3 м³/ч | 1,2–4 м³/ч | 22 бар | 0,37–3 кВт | 54% |
| CDLK4 | 4 м³/ч | 1,5–7 м³/ч | 21 бар | 0,37–4 кВт | 57% |
| CDLK8 | 8 м³/ч | 5–12 м³/ч | 21 бар | 0,75–7,5 кВт | 62% |
| CDLK15 | 15 м³/ч | 8–22 м³/ч | 22 бар | 2,2–15 кВт | 70% |
| CDLK20 | 20 м³/ч | 10–28 м³/ч | 23 бар | 2,2–18,5 кВт | 69% |
| CDLK32 | 32 м³/ч | 16–40 м³/ч | 26 бар | 1,5–30 кВт | 73% |
| CDLK42 | 42 м³/ч | 25–55 м³/ч | 30 бар | 3–45 кВт | 75% |
Максимальное давление в таблице относится к соответствующей модельной группе,
а не к каждой рабочей точке. Напор, мощность и количество ступеней
проверяются по графику конкретной модели.
Рабочая область
Подбор начинается с подачи и напора

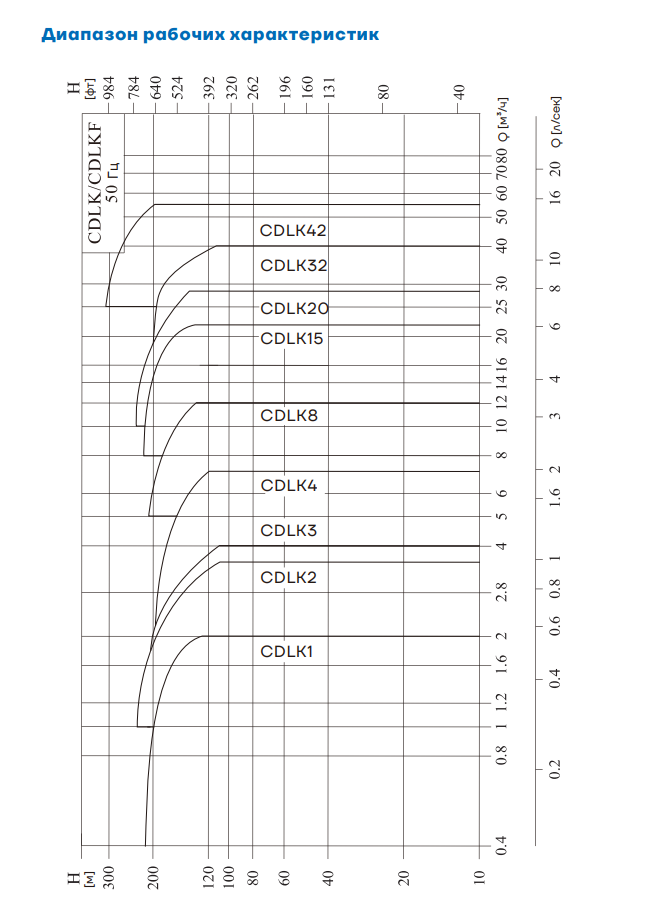

Сводный график помогает определить подходящую модельную группу. Финальная модель выбирается по индивидуальной кривой с учётом рабочей точки и допустимого интервала подач.
Что проверяем по графикам
- попадает ли рабочая точка в допустимый диапазон подачи;
- какое количество рабочих колёс создаёт нужный напор;
- какая мощность двигателя требуется без перегрузки;
- не находится ли режим слишком близко к границе кривой;
- как изменятся параметры при повышенной плотности или вязкости.
Каталожные кривые получены на воде без воздуха при температуре +20 °C,
кинематической вязкости 1 мм²/с и частоте вращения около 2900 об/мин.

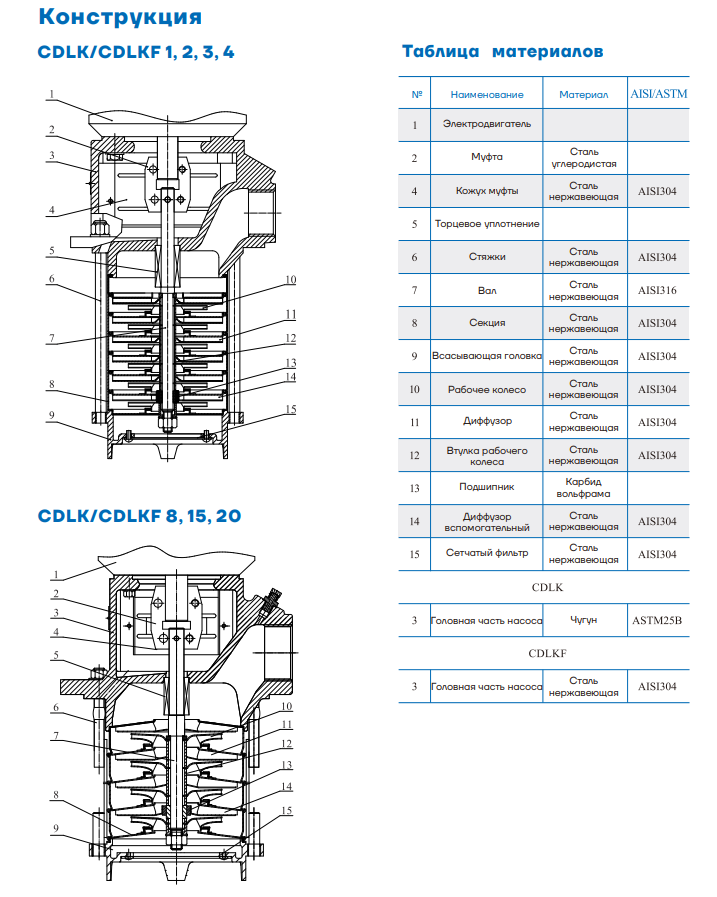

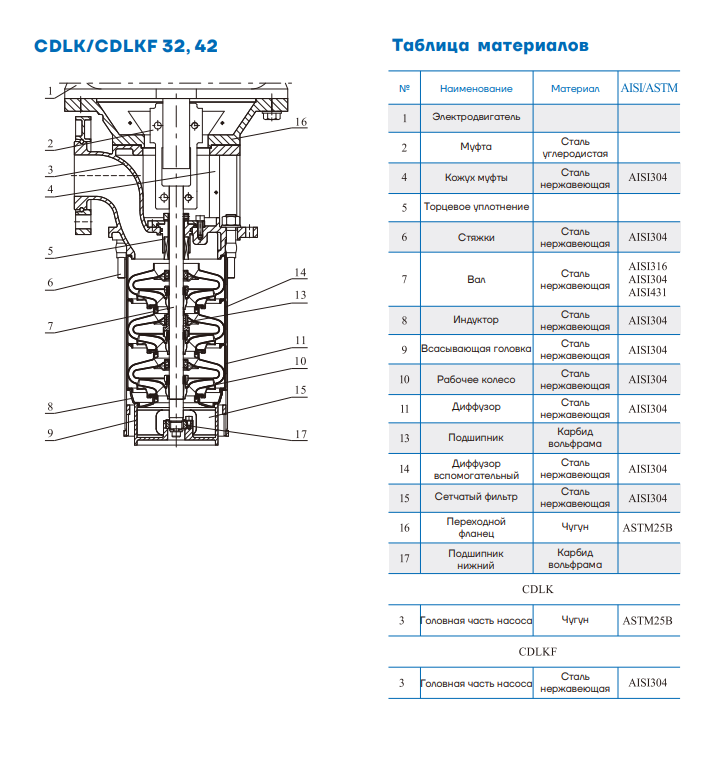

Конструкция CNP CDLK/CDLKF
Многоступенчатая гидравлика, погруженная в резервуар
Электродвигатель расположен над ёмкостью и соединён с валом насоса муфтой. Рабочие колёса и диффузоры установлены последовательно, а жидкость поступает через сетчатый фильтр в нижней части.
Основные детали
- рабочие колёса и диффузоры из нержавеющей стали;
- вал, секции, стяжки и сетчатый фильтр;
- муфта и защитный кожух муфты.
Опоры и уплотнение
- подшипники из карбида вольфрама;
- торцевое механическое уплотнение;
- стандартная пара трения SiC/SiC.
Регулировка длины
- монтажная длина зависит от числа ступеней;
- полая ступень без рабочего колеса меняет глубину установки;
- исполнение проверяется по уровню жидкости и резервуару.
Эксплуатация и установка
Что проверить до заказа и монтажа
Для стабильной работы важно не только попасть в рабочую точку, но и обеспечить необходимый уровень жидкости, правильную монтажную длину, совместимость среды и допустимую нагрузку на двигатель.
Перекачиваемая жидкость
- чистая, невзрывоопасная и химически совместимая;
- без твёрдых и длинноволокнистых включений;
- свойства в стандартном расчёте близки к воде;
- повышенная плотность или вязкость снижает подачу и напор и увеличивает энергопотребление.
Температура и высота
- жидкость: −15…+70 °C в стандартном исполнении;
- жидкость: до +120 °C в высокотемпературном исполнении;
- окружающая среда: не выше +40 °C;
- высота установки: до 1000 м без корректировки мощности.
Минимальный уровень жидкости
- группы 1, 2, 3, 4 — ориентировочно от 90 мм;
- группы 8, 15, 20 — ориентировочно от 100 мм;
- группы 32, 42 — ориентировочно от 115 мм;
- точное значение проверяется по модели и чертежу.
Электродвигатель и защита
- закрытый двухполюсный двигатель с воздушным охлаждением;
- степень защиты IP55, класс изоляции F, частота 50 Гц;
- защиту от сухого хода, пропадания фазы и перегрузки следует предусмотреть в системе;
- вариант напряжения подтверждается при заказе.
Работа без достаточного уровня жидкости может привести к повреждению
гидравлической части. Монтажную длину и допустимое количество рабочих
и полых ступеней нужно выбирать по чертежу конкретной модели.
Аналоги полупогружных многоступенчатых насосов
Подберём CNP CDLK/CDLKF на замену существующему насосу
Прямую замену нельзя выполнять только по подаче или названию серии. Нужно одновременно сверить напор, монтажную длину, уровень жидкости, присоединение, материалы, двигатель и габариты над резервуаром.
Grundfos MTR / MTH / CRK
Возможные ориентиры среди вертикальных многоступенчатых насосов для резервуаров, СОЖ, конденсата и станочного оборудования.
Lowara e-SVI
Полупогружная вертикальная многоступенчатая серия для монтажа сверху резервуара. Замена требует сверки монтажной длины и гидравлики.
Любая серия по шильдику
Пришлите модель, фото шильдика и место установки. Подберём вариант CNP и покажем отличия по параметрам и размерам.
Что прислать
- фото шильдика и полное обозначение насоса;
- подачу, напор и мощность двигателя;
- монтажную длину и глубину резервуара;
- фото присоединения и места установки.
Что проверим
- рабочую точку и допустимый интервал подачи;
- материал проточной части и уплотнения;
- температуру, плотность и вязкость жидкости;
- габариты, уровень жидкости и электрические данные.
Инженерный подбор
Как мы выбираем конкретную модель
Собираем данные
Подача, напор, жидкость, температура, резервуар, режим работы и питание.
Проверяем гидравлику
Выбираем модельную группу, количество ступеней и мощность двигателя.
Выбираем исполнение
CDLK или CDLKF, SS304 или SS316, уплотнение, температура и опции.
Готовим предложение
Фиксируем модель, цену, срок поставки, документацию и требования к монтажу.
Минимальные данные для подбора
- требуемая подача, м³/ч;
- требуемый напор, м;
- состав и температура жидкости;
- глубина ёмкости и минимальный уровень.
Дополнительные данные
- плотность и вязкость среды;
- напряжение и требования к автоматике;
- материал проточной части и эластомеров;
- ограничения по габаритам и монтажному фланцу.
Документация CNP CDLK/CDLKF
Каталог с графиками, конструкцией и размерами
В каталоге приведены модельный ряд, маркировка, рабочие характеристики, возможное количество ступеней, требования к установке, материалы, условия эксплуатации и габаритные размеры.
PDF
Каталог CNP CDLK/CDLKF
Технический каталог серии вертикальных полупогружных многоступенчатых насосов.
Частые вопросы
FAQ по насосам CNP CDLK/CDLKF
Сколько стоит насос CNP CDLK или CDLKF?
Цена зависит от модельной группы, количества рабочих и полых ступеней,
мощности двигателя, материала проточной части, температурного исполнения
и дополнительных опций. Для расчёта нужны подача, напор, жидкость
и монтажная длина.
Чем CDLK отличается от CDLKF?
В типовом CDLK головная часть выполнена из чугуна, а основные элементы
гидравлики — из нержавеющей стали. В CDLKF головная часть также выполнена
из нержавеющей стали. Точный состав материалов определяется маркировкой модели.
Можно ли перекачивать смазочно-охлаждающую жидкость?
Да, серия применяется для подачи СОЖ в станочном оборудовании.
Нужно подтвердить отсутствие твёрдых и длинноволокнистых включений,
а также проверить концентрацию, плотность, вязкость
и химическую совместимость материалов.
Как выбрать монтажную длину насоса?
Монтажная длина зависит от глубины резервуара, минимального и рабочего
уровня жидкости и количества ступеней. Для изменения длины может
использоваться полая ступень без рабочего колеса.
Исполнение выбирается по таблицам конкретной модели.
Можно ли использовать насос при температуре выше +70 °C?
Для этого требуется высокотемпературное исполнение.
В каталоге указано исполнение до +120 °C, но допустимость нужно
подтвердить для выбранной модели, торцевого уплотнения и эластомеров.
Есть ли встроенная защита от сухого хода?
Защитное устройство может быть предусмотрено дополнительно.
Защиту от сухого хода, пропадания фазы и перегрузки следует обязательно
согласовать в составе системы управления, а не считать встроенной
во все насосы серии.
Можно ли заменить Grundfos MTR или Lowara e-SVI на CNP CDLK/CDLKF?
Во многих задачах можно подобрать функциональный аналог,
но требуется проверка рабочей точки, монтажной длины, присоединения,
габаритов, материала, температуры, двигателя
и минимального уровня жидкости.
