Grundfos MAGNA1 / MAGNA3

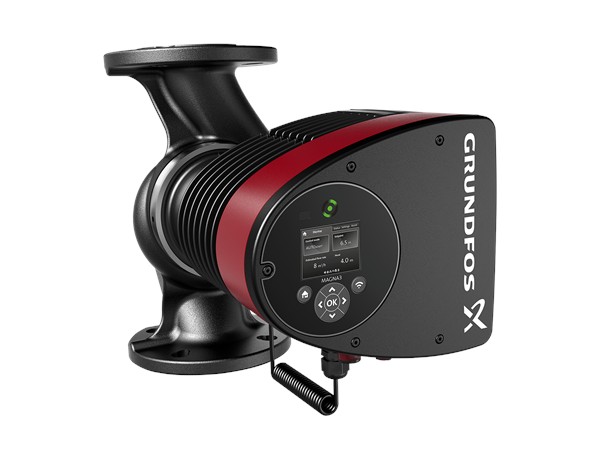

Циркуляционные насосы Grundfos MAGNA1 / MAGNA3
Подбор, поставка и замена энергоэффективных циркуляционных насосов Grundfos MAGNA для систем отопления, ГВС, вентиляции, кондиционирования и охлаждения. Подбираем модель по рабочей точке, присоединениям, управлению и условиям эксплуатации.
Тип мокрый ротор
Исполнения одинарные и сдвоенные
Подбор по расходу и напору
Доступность уточняется по запросу
Назначение
MAGNA для инженерных систем, где важна стабильная циркуляция
Циркуляционные насосы Grundfos MAGNA1 и MAGNA3 применяются в системах с переменным расходом: отопление, тепловые пункты, ГВС, фанкойлы, чиллерные контуры и охлаждение. Такая страница нужна не как карточка одной модели, а как инженерная посадочная: подобрать насос Грундфос по рабочей точке, сравнить MAGNA1 и MAGNA3, скачать каталог, проверить рабочее поле и отправить параметры для замены.
Подбор по рабочей точке
Учитываем расход, напор, режим регулирования, температуру, давление системы и присоединения.
Замена старого насоса
Можно подобрать MAGNA по шильдику, старой модели, фото насоса, DN, монтажной длине и режиму работы.
MAGNA1 или MAGNA3
MAGNA1 подходит для базовых задач, MAGNA3 — для объектов, где нужны расширенное управление и мониторинг.
Документы для проекта
На странице есть каталоги, руководство, рабочие поля и конструктивные схемы для быстрой проверки.
Применение
Где применяются Grundfos MAGNA
MAGNA подбирают для объектов, где циркуляционный насос должен работать не «в максимум», а адаптироваться к реальной нагрузке системы.
Отопление
Котельные и ИТП
Циркуляция теплоносителя в первичных и вторичных контурах, смесительных узлах и насосных группах.
ГВС
Рециркуляция горячей воды
Подбор исполнений для поддержания стабильной циркуляции в системах горячего водоснабжения.
HVAC
Вентиляция и фанкойлы
Контуры отопления и охлаждения в офисах, гостиницах, ТЦ, производственных и административных зданиях.
Охлаждение
Чиллерные контуры
Циркуляция воды и водогликолевых смесей, если режим и материалы подходят под конкретное исполнение.
Коммерция
Бизнес-центры
Снижение риска перерасхода энергии за счёт корректного подбора режима регулирования.
Соцобъекты
Школы, больницы, отели
Для объектов с высокой важностью бесперебойной циркуляции можно рассматривать сдвоенные исполнения.
Реконструкция
Замена старых насосов
Подбираем по старому обозначению, шильдику, монтажной длине, фланцам и фактической рабочей точке.
Проект
Комплектация объекта
Можно подобрать несколько насосов под разные контуры: отопление, ГВС, вентиляция, охлаждение.
Выбор серии
MAGNA1, MAGNA3 или сдвоенное исполнение
Главное отличие — не только в размере насоса, а в уровне управления, мониторинга и требованиях объекта. Для простой замены часто достаточно MAGNA1. Для систем с диспетчеризацией и расширенными режимами чаще рассматривают MAGNA3.
MAGNA1
Базовая энергоэффективная серия
Подходит для типовых задач отопления и охлаждения, когда нужен надёжный циркуляционный насос с понятным управлением и без избыточной автоматики.
MAGNA3
Расширенное управление и мониторинг
Выбор для объектов, где важны режимы AUTOADAPT, FLOWADAPT, контроль параметров, интеграция с инженерными системами и точная настройка.
MAGNA D
Сдвоенные насосы
Используются, когда нужно резервирование, чередование работы насосных голов или каскадное включение при росте нагрузки.
Рабочее поле
Расход, напор и подбор модели MAGNA
Насос нельзя выбирать только по максимальному расходу или максимальному напору. Правильный подбор выполняется по рабочей точке: требуемый расход, расчётный напор, потери в системе, режим регулирования, температура и ограничения по монтажу.

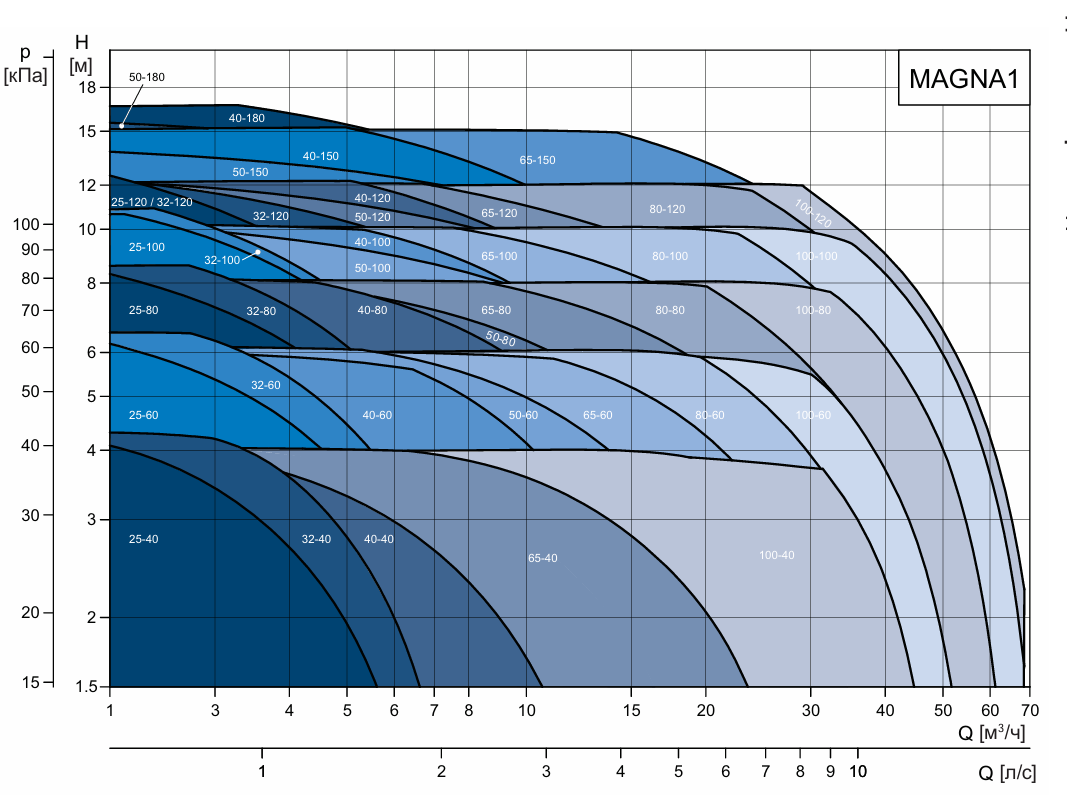

Рабочее поле MAGNA1 Для первичного выбора модели по расходу и напору.

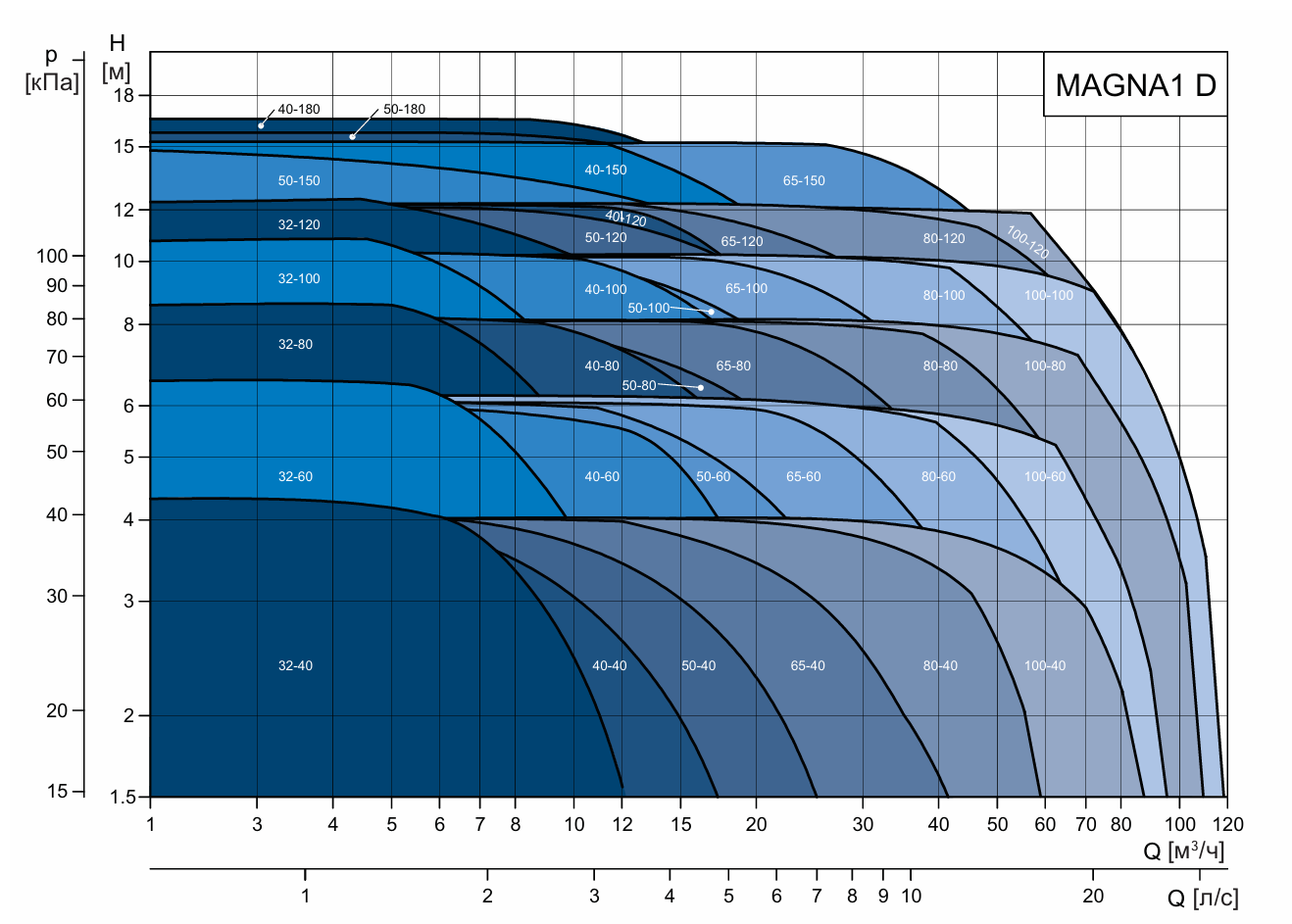

Рабочее поле MAGNA1 D Для сдвоенных исполнений с двумя насосными головами.

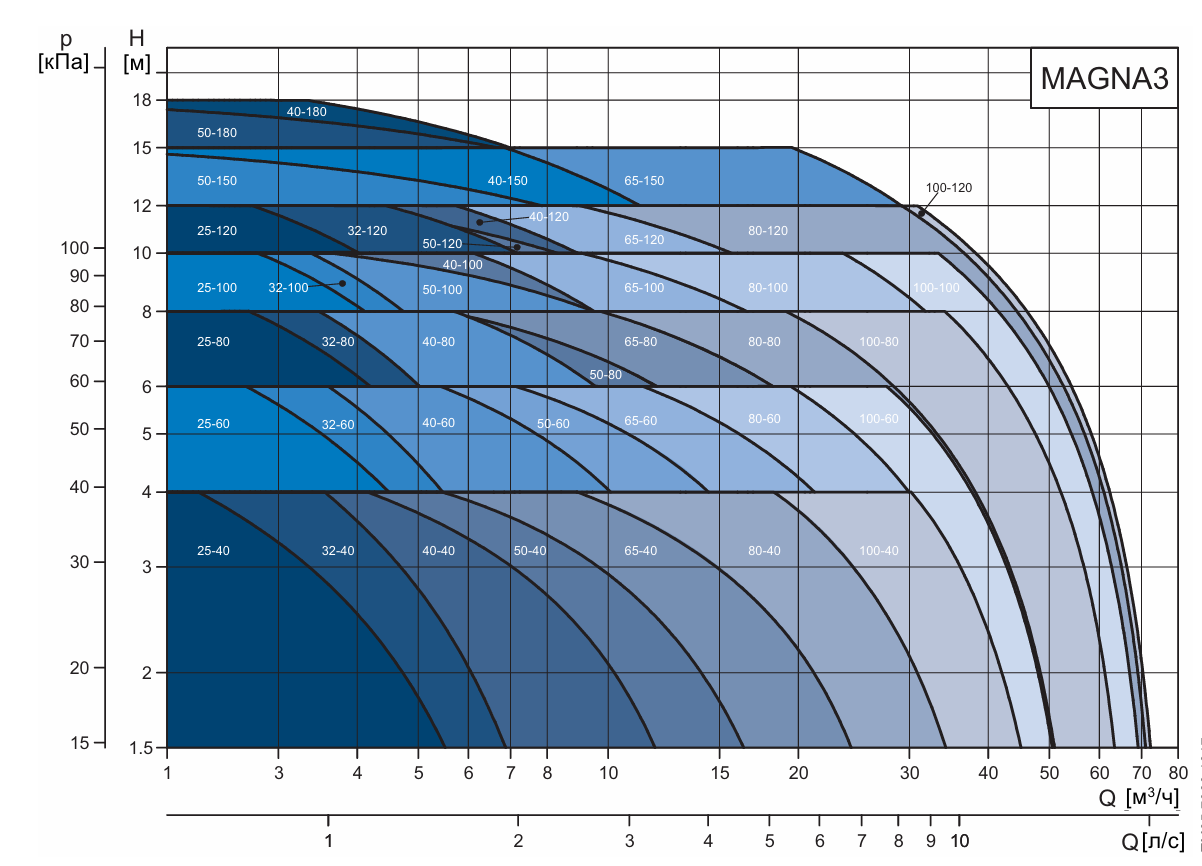

Рабочее поле MAGNA3 Для моделей с расширенными режимами регулирования.

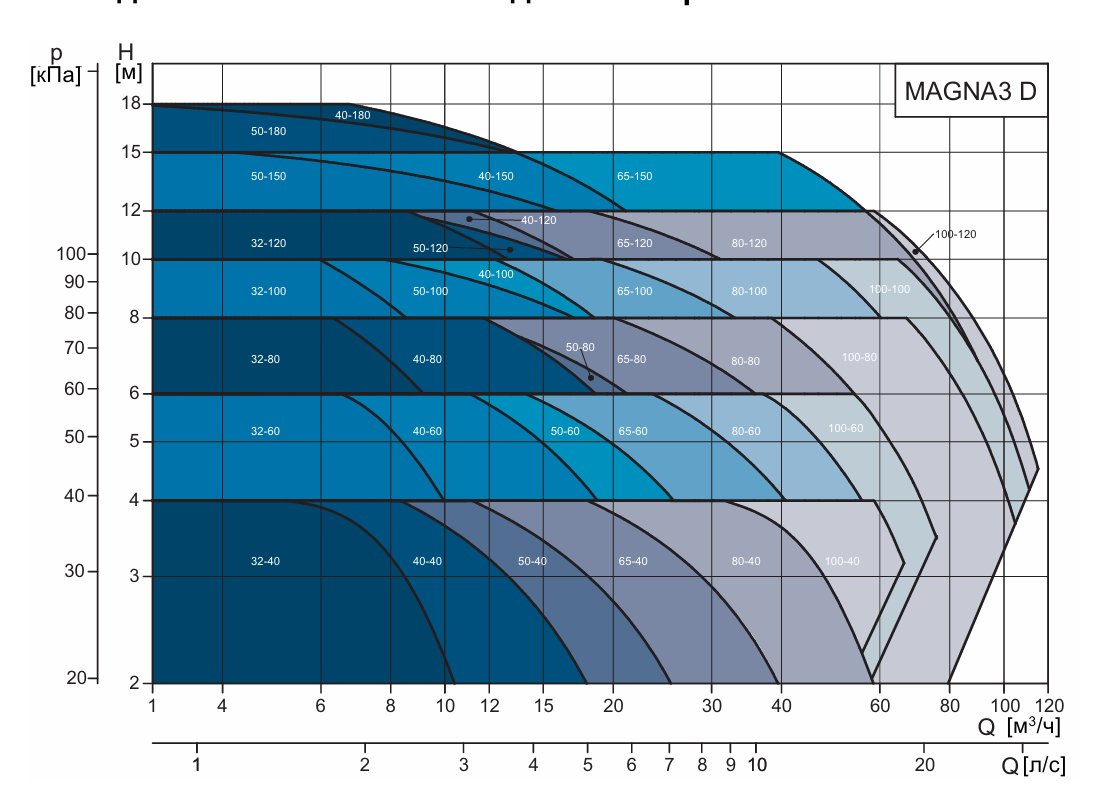

Рабочее поле MAGNA3 D Для сдвоенных насосов MAGNA3 с резервом или каскадом.
Точные значения расхода, напора, температуры, давления и материалов проверяются по конкретной модели в каталоге. Для замены старого насоса желательно прислать фото шильдика.
Характеристики
Что проверить перед подбором MAGNA
В таблице — инженерные параметры, которые влияют на корректность выбора. Числа не стоит переносить между моделями без проверки: исполнение влияет на рабочую область, присоединения, материалы и управление.
| Параметр | Что указывать при запросе | Почему это важно |
|---|---|---|
| Серия | MAGNA1, MAGNA1 D, MAGNA3, MAGNA3 D | Определяет уровень управления, мониторинга и резервирования. |
| Расход | м³/ч или л/с, расчётное и максимальное значение | Насос должен работать в правильной зоне кривой, а не только закрывать максимум. |
| Напор | м вод. ст. или кПа, с учётом потерь в контуре | Недобор напора даст плохую циркуляцию, избыток — шум, перерасход и нестабильность. |
| Жидкость | Вода, водогликолевая смесь, ГВС, концентрация гликоля | Среда влияет на материалы, вязкость, температуру и допустимое исполнение. |
| Температура | Рабочая и максимальная температура жидкости | Проверяется по каталогу конкретной модели и условиям эксплуатации. |
| Давление системы | PN, давление на входе, давление в контуре | Важно для безопасности корпуса и корректной работы без кавитационных рисков. |
| Присоединение | DN, резьба или фланец, монтажная длина | Критично при замене без переделки трубопровода. |
| Управление | Постоянное/пропорциональное давление, фиксированная кривая, BMS | Для MAGNA3 можно рассматривать расширенные режимы и интеграцию через модули. |
| Электропитание | Напряжение, частота, требования к подключению | Проверяется по паспорту модели и условиям объекта. |
Конструкция
Устройство и конструктивные отличия MAGNA
MAGNA — циркуляционные насосы с мокрым ротором: перекачиваемая жидкость участвует в охлаждении и смазке узла ротора. При подборе важно учитывать корпус, гидравлику, электронный блок, присоединения и условия монтажа.
.png)

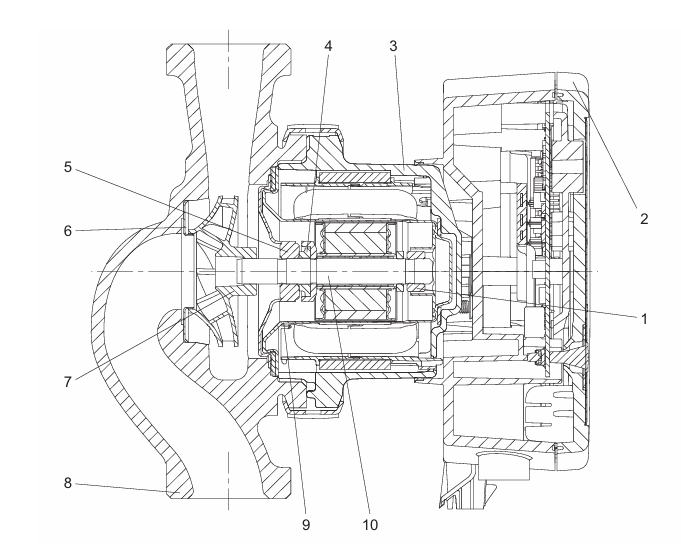

MAGNA1: конструкция Основные узлы насоса и электронного блока.

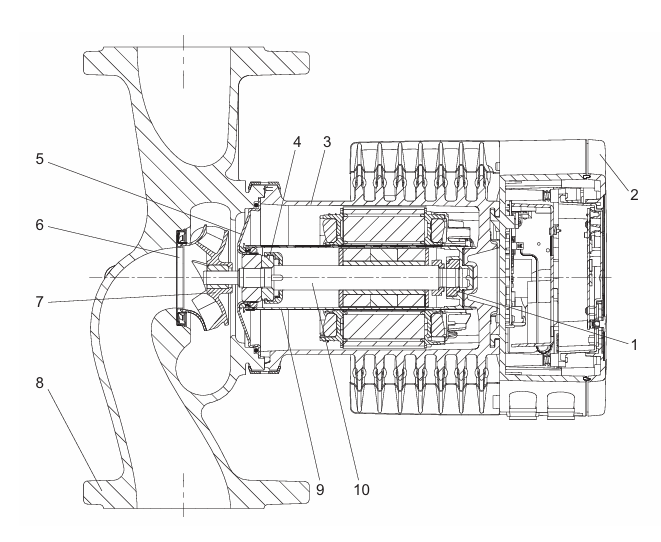

MAGNA1: разрез Помогает сверить конструкцию при замене.
.png)

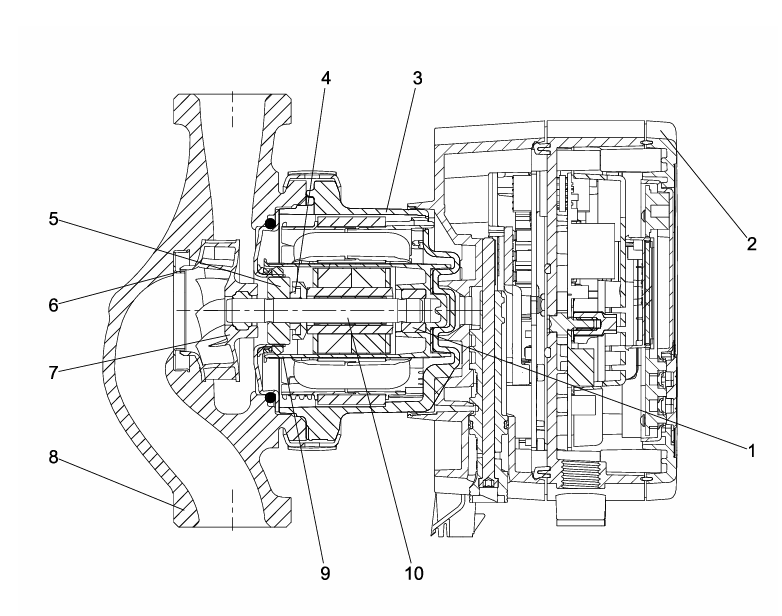

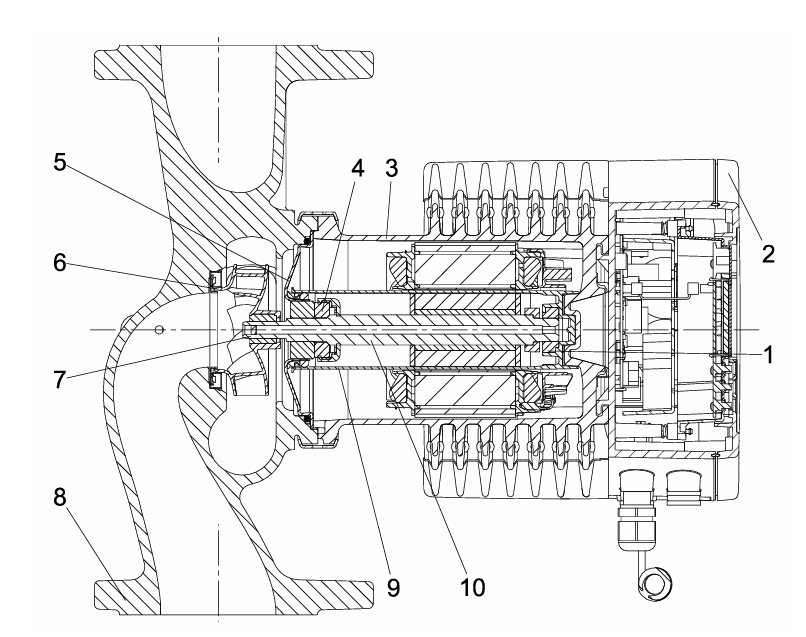

MAGNA3: конструкция Серия с расширенными режимами управления.
MAGNA3: разрез Для технической проверки исполнения.
Замена
Замена Grundfos MAGNA и подбор аналогов
Возможность замены определяется по рабочей точке, материалам, присоединениям, габаритам, электродвигателю, управлению и условиям эксплуатации. Аналог не считается полностью идентичным, пока не проверены все параметры.
| Что меняем | Что можно рассматривать | Что обязательно проверить |
|---|---|---|
| MAGNA1 | MAGNA1 новой версии, MAGNA3, Wilo, Lowara, CNP/Native по параметрам | DN, монтажная длина, режим управления, расход, напор, питание, давление. |
| MAGNA3 | MAGNA3, сдвоенное исполнение MAGNA3 D или аналог с диспетчеризацией | Нужны ли AUTOADAPT/FLOWADAPT, связь с BMS, датчики, тепловой мониторинг. |
| Сдвоенный насос | MAGNA D или решение из двух насосов с автоматикой | Режим резервирования, чередование, каскад, место установки и гидравлическая обвязка. |
| Старая модель по шильдику | Новая модель Grundfos или аналог другого бренда | Фото шильдика, старая характеристика, фактический режим работы и ограничения монтажа. |
Подбор
Какие данные прислать инженеру
Чем точнее исходные данные, тем ниже риск ошибиться с насосом, присоединениями и режимом управления. Для замены достаточно начать с фото шильдика и общего описания системы.
Расход, м³/ч или л/с
Напор, м или кПа
Жидкость и концентрация гликоля
Температура жидкости
Давление системы и PN
DN, фланец или резьба
Монтажная длина и габариты
Напряжение питания
Нужна ли диспетчеризация/BMS
Фото шильдика старого насоса
Нужен именно Grundfos или допустим аналог
Условия монтажа и доступное место
Документы
Каталоги и руководство Grundfos MAGNA
Документы помогут проверить рабочее поле, конструкцию, параметры подключения, монтаж и ограничения по конкретной модели.
Каталог MAGNA1
Технический каталог для выбора исполнений MAGNA1 и проверки параметров по модели.
Скачать PDFКаталог MAGNA3
Каталог для подбора MAGNA3, включая рабочие характеристики и технические данные.
Скачать PDFРаздел Grundfos
Соседние разделы и подбор насосов
Для усиления SEO и удобства инженера добавлена перелинковка на бренд, соседние типы насосов и страницы подбора.
FAQ
Вопросы о подборе Grundfos MAGNA
Короткие ответы закрывают коммерческие, технические и сравнительные запросы: купить, подобрать, заменить, каталог, рабочее поле и аналог.
Как подобрать насос Grundfos MAGNA?
Нужны расход, напор, жидкость, температура, давление системы, DN, монтажная длина, питание и требования к управлению. Для замены можно начать с фото шильдика старого насоса.
Чем отличается MAGNA1 от MAGNA3?
MAGNA1 подходит для базовых задач и типовой замены. MAGNA3 выбирают, когда нужны расширенные режимы регулирования, мониторинг параметров и интеграция с инженерными системами.
Можно ли подобрать Grundfos MAGNA по фото шильдика?
Да. По шильдику можно определить старую модель, DN, монтажную длину и электрические параметры. Но рабочую точку желательно проверить по проекту или фактическому режиму системы.
Что важнее при выборе: расход или напор?
Важна рабочая точка — сочетание расхода и напора. Выбор только по максимальному расходу или только по максимальному напору часто приводит к ошибке.
Когда нужен сдвоенный насос MAGNA D?
Сдвоенное исполнение рассматривают для резервирования, чередования насосных голов или каскадной работы, когда объекту важна бесперебойная циркуляция.
Можно ли заменить MAGNA на насос другого бренда?
Можно, если аналог подходит по рабочей точке, материалам, присоединениям, монтажной длине, управлению, электропитанию и условиям эксплуатации.
Какие документы нужны для проекта?
Обычно нужны каталог, рабочие характеристики, габаритные данные, руководство по монтажу и описание выбранного режима управления.
Что делать, если старая модель снята с производства?
Нужно подобрать актуальную замену по параметрам. Доступность и возможность поставки конкретной модели уточняются по запросу.
Отправьте параметры — подберём Grundfos MAGNA или замену
Пришлите расход, напор, фото шильдика, DN, монтажную длину и описание системы. Подберём MAGNA1, MAGNA3, сдвоенное исполнение или возможный аналог под вашу рабочую точку.
