CNP ZM • подбор • цена • поставка

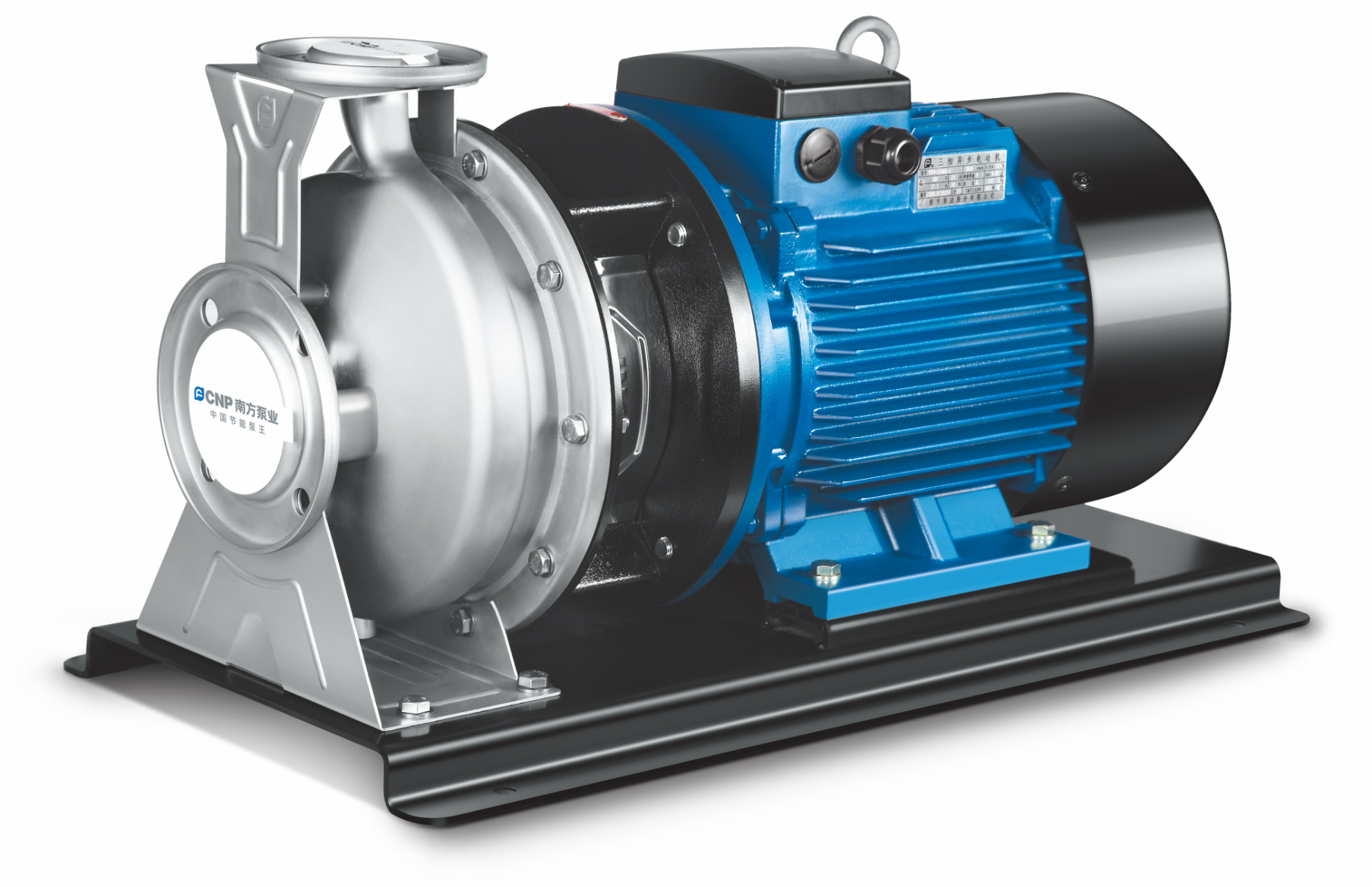

Горизонтальные одноступенчатые насосы CNP ZM
Подберём и поставим насос CNP ZM из нержавеющей стали для водоснабжения, ГВС, отопления, кондиционирования, теплоснабжения и водоподготовки. Проверим рабочую точку, NPSH, жидкость, температуру, давление и присоединения.
Нержавеющая проточная часть Фланцы PN10 MEI ≥ 0,7 Подбор по рабочей точке
1,5–210 м³/ч, диапазон подач
16–104 м, диапазон напора
0,55–75 кВт, мощность электродвигателя
-20…+100 °C температура жидкости, стандартное исполнение
Итоговая модель подбирается по подаче, напору, жидкости, температуре, давлению на входе и режиму работы.
Купить CNP ZM без ошибки в подборе
Цена, подбор и поставка горизонтального насоса CNP ZM
Страница сделана не как карточка товара, а как инженерная посадочная: здесь можно быстро понять применимость серии ZM и отправить параметры для расчёта.
Нужна цена
Пришлите подачу, напор и жидкость — подготовим коммерческое предложение на CNP ZM.
Нужен подбор
Проверим рабочую точку, NPSH, температуру, давление, материал и исполнение.
Нужна поставка
Сориентируем по срокам, комплектации, документам и возможной замене аналога.
Нужны документы
Дадим каталог и руководство по эксплуатации. Остальные документы — по запросу.
Нужна замена
Подберём замену Grundfos, Wilo, Lowara или другого насоса по шильдику и системе.
Применение
CNP ZM для водоснабжения, отопления, ГВС и водоподготовки
ZM — горизонтальный одноступенчатый центробежный насос для чистых жидкостей, когда требуется компактная установка, нержавеющая проточная часть и стабильная работа в инженерной или промышленной системе.
Водоснабжение
Подача и перекачивание воды в гражданских, сельскохозяйственных и промышленных объектах.
ГВС и отопление
Контуры горячего водоснабжения, теплоснабжения и инженерные системы зданий.
Кондиционирование
Системы вентиляции, кондиционирования воздуха, охлаждения и циркуляции.
Водоподготовка
Фильтрация, технологическая вода и процессы, где важна коррозионная стойкость проточной части.
Выбор исполнения
Как выбрать исполнение CNP ZM
В серии ZM ключевые отличия завязаны на рабочую точку, размер патрубков, диаметр рабочего колеса, мощность двигателя, материал стали, подключение и условия эксплуатации.
Стандартная задача
Чистая вода или близкая к воде невзрывоопасная жидкость, рабочая точка внутри поля характеристик, температура до +100 °C.
водоснабжение ГВС отопление
Малая подача
Для части моделей в маркировке предусмотрено исполнение `T` — модель для малой подачи. Применимость уточняется по графику и рабочей точке.
точная рабочая точка проверка NPSH
Материал и питание
В маркировке указывается марка стали: S — AISI304, L — AISI316. Однофазное исполнение 1×220 В для части мощностей доступно по запросу.
AISI304 AISI316 220 В по запросу
Характеристики
Технические характеристики насосов CNP ZM
Ниже — сводка по каталогу и РЭ. Конкретная модель выбирается по рабочей точке: подаче, напору, NPSH, жидкости, температуре и давлению в системе.
| Параметр | Значение для CNP ZM | Комментарий для подбора |
|---|---|---|
| Тип насоса | Горизонтальный одноступенчатый центробежный насос | Осевой подвод жидкости, радиальный напорный патрубок. |
| Диапазон подачи | 1,5–210 м³/ч | Зависит от типоразмера и выбранного рабочего колеса. |
| Диапазон напора | 16–104 м | Финально проверяется по расходно-напорной кривой. |
| Мощность двигателя | 0,55–75 кВт | Подбирается под рабочую точку и условия эксплуатации. |
| Максимальное рабочее давление | 10 бар | Суммарное давление на входе и напор не должны превышать допустимое значение. |
| Температура жидкости | от -20 °C до +100 °C | Отрицательные температуры допустимы для этиленгликоля или схожих жидкостей. |
| Температура окружающей среды | до +40 °C | При превышении нужна проверка запаса мощности двигателя. |
| Высота монтажа | до 1000 м над уровнем моря | Выше 1000 м двигатель подбирается с запасом. |
| Электродвигатель | 2-полюсный IEC, IP55, класс F, IE3, 50 Гц | Напряжение зависит от мощности и исполнения. |
| Напряжение | 0,37–3 кВт: 3×220/380 В; 4–75 кВт: 3×380 В; 0,37–2,2 кВт: 1×220 В по запросу | Уточняется при подборе и заказе. |
| Присоединение | Фланцевое, PN10 | Размер фланцев — по типоразмеру насоса. |
| Класс энергоэффективности насоса | MEI ≥ 0,7 | Указано для серии в каталоге. |
Рабочая точка
Диапазон рабочих характеристик CNP ZM
Предварительно насос выбирают по пересечению требуемой подачи и напора. Затем проверяют КПД, NPSH, мощность двигателя, температуру жидкости и ограничения системы.

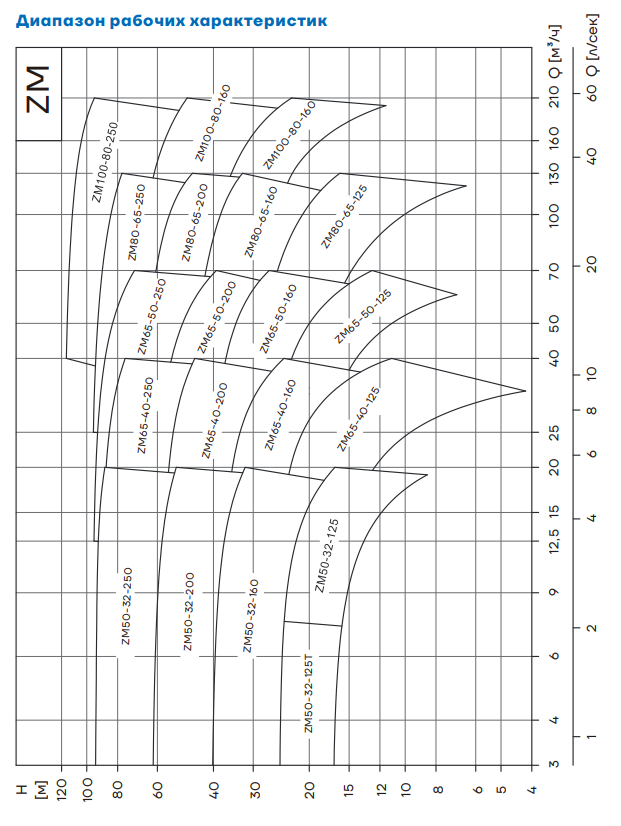

Диапазон рабочих характеристик CNP ZM Открыть крупно
Что такое рабочая точка
Рабочая точка — это требуемая подача и напор в системе. Для CNP ZM важно, чтобы точка попадала в рабочую область выбранной модели, а насос не работал постоянно на краях графика.
Что проверяем дополнительно
- кавитационный запас NPSH и условия всасывания;
- температуру, плотность и вязкость жидкости;
- давление на входе и максимальное давление системы;
- материал проточной части и уплотнений;
- режим работы и частоту пусков.
Когда нужен расчёт NPSH
При высокой температуре жидкости, большой высоте всасывания, длинном подводящем трубопроводе, низком давлении системы или сопротивлениях на входе: фильтрах, клапанах, арматуре.
Конструкция
Конструкция горизонтального одноступенчатого насоса CNP ZM
Насос выполнен как горизонтальная одноступенчатая конструкция одностороннего всасывания: жидкость подводится осево, а отводится через радиальный напорный патрубок.

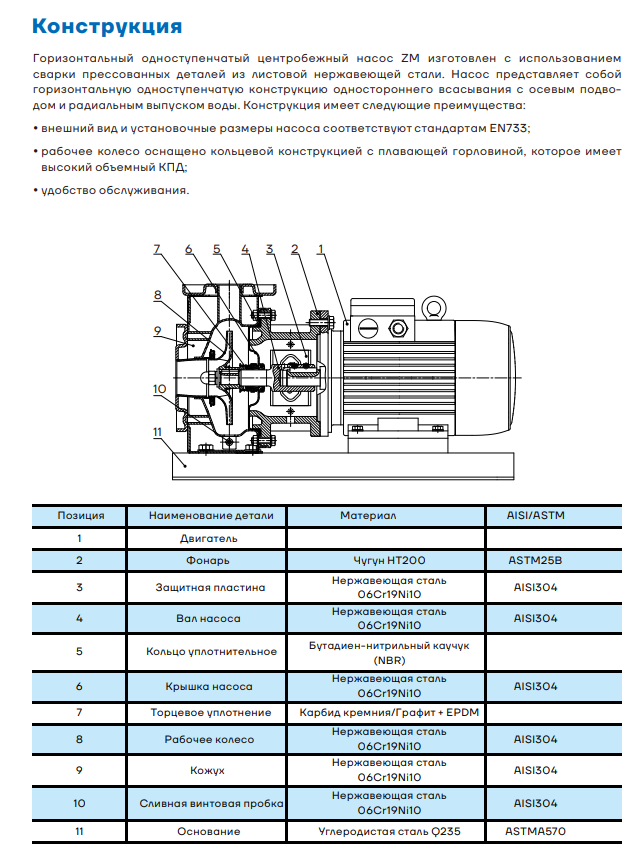

Конструкция CNP ZM Открыть крупно
Нержавеющая гидравлика
Проточная часть изготовлена из прессованных деталей из листовой нержавеющей стали. Это важно для водоподготовки, ГВС и систем с повышенными требованиями к коррозионной стойкости.
Компактная моноблочная схема
В РЭ указана компактная моноблочная конструкция: корпус крепится к электродвигателю через переходной фланец, без приводной муфты и отдельного подшипникового узла.
Обслуживание и уплотнение
Для защиты от протечек применяется одинарное торцевое уплотнение. Сухой ход торцевого уплотнения недопустим даже на короткое время.
Материалы и среда
Материалы, рабочая жидкость и ограничения CNP ZM
Перед заказом важно проверить не только подачу и напор, но и состав жидкости: твёрдые частицы, волокна, вязкость, плотность, pH, температуру и совместимость материалов.
| Узел | Материал | Комментарий |
|---|---|---|
| Фонарь | Чугун HT200 | Несущая деталь между электродвигателем и насосной частью. |
| Вал насоса | Нержавеющая сталь 06Cr19Ni10 / AISI304 | Для исполнения AISI316 применимость уточняется по маркировке и заказу. |
| Крышка насоса | Нержавеющая сталь 06Cr19Ni10 / AISI304 | Контактирует с перекачиваемой средой. |
| Рабочее колесо | Нержавеющая сталь 06Cr19Ni10 / AISI304 | Выбор типоразмера влияет на рабочую точку и КПД. |
| Кожух | Нержавеющая сталь 06Cr19Ni10 / AISI304 | Основная часть проточной гидравлики. |
| Торцевое уплотнение | Карбид кремния / графит + EPDM | Материал уплотнения проверяется по температуре и жидкости. |
| Кольцо уплотнительное | NBR | Для нестандартной среды совместимость уточняется при подборе. |
| Основание | Углеродистая сталь Q235 | Насосный агрегат устанавливается на общую стальную раму. |
Какая жидкость подходит
Насосы ZM подходят для чистых и неагрессивных взрывобезопасных жидкостей, не содержащих твёрдых и длинноволокнистых включений, с физическими и химическими свойствами, близкими к воде.
Температура
От -20 °C до +100 °C в стандартном исполнении.
Плотность
До 1000 кг/м³ по таблице рекомендуемых параметров.
pH
Допустимый показатель pH: 4–9.
Нельзя для грязной воды
ZM не предназначен для жидкостей с твёрдыми, абразивными и длинноволокнистыми включениями.
Осторожно с вязкостью
Повышенная плотность или вязкость жидкости может снизить напор и подачу, а также увеличить энергопотребление.
Без сухого хода
Эксплуатация без перекачиваемой жидкости запрещена. Сухой ход особенно опасен для торцевого уплотнения.

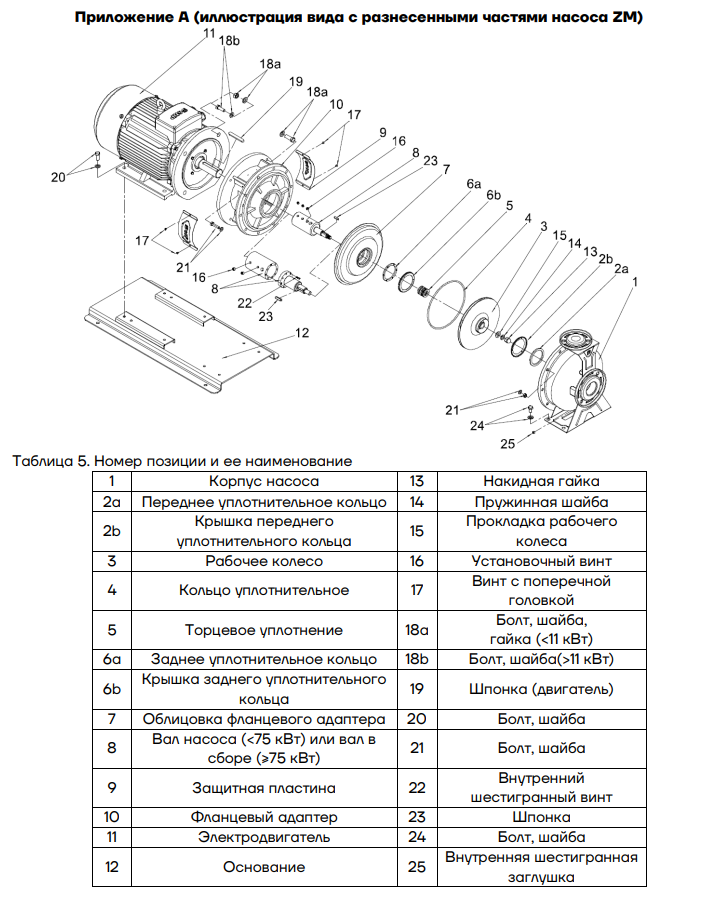

Деталировка CNP ZM Открыть крупно
Аналоги и замена
Подбор аналога Grundfos, Wilo, Lowara и других насосов
CNP ZM можно рассматривать как замену горизонтальных одноступенчатых насосов в задачах с чистой водой и близкими к воде жидкостями. Прямую замену делаем только после проверки параметров.
Что прислать для замены
- фото шильдика старого насоса;
- модель и мощность двигателя;
- подачу и напор;
- диаметры патрубков и фланцев;
- температуру и тип жидкости.
Что проверяем
- рабочую точку на кривой;
- габариты и присоединения;
- NPSH и условия всасывания;
- материалы проточной части;
- уплотнение и режим эксплуатации.
Возможные направления замены
Grundfos NB/NK, Wilo CronoBloc, Lowara e-NSC и другие горизонтальные одноступенчатые насосы — только после сверки рабочей точки, размеров, давления, материалов и условий монтажа.
Подбор насоса
Как мы подбираем насос CNP ZM
Хороший подбор — это не просто попасть в подачу и напор. Важно проверить систему так, чтобы насос работал стабильно, без кавитации, перегрева двигателя и лишнего энергопотребления.
Шаг 1
Собираем параметры
Подача, напор, жидкость, температура, давление на входе, режим работы, напряжение и место установки.
Шаг 2
Проверяем график
Смотрим рабочую точку, КПД, запас по мощности и положение точки внутри рабочей области.
Шаг 3
Проверяем ограничения
Учитываем NPSH, температуру, вязкость, pH, твёрдые включения, давление и высоту монтажа.
Шаг 4
Готовим предложение
Даём модель, цену, срок поставки, документы и комментарии по монтажу или замене аналога.
Документы
Каталог и руководство по эксплуатации CNP ZM
Для первичного подбора используйте каталог и РЭ. Паспорт, декларация, сертификаты, габаритные листы по конкретной модели и дополнительные документы предоставляются по запросу.
Каталог CNP ZM
Описание серии, маркировка, диапазон рабочих характеристик, модельный ряд, конструкция, условия эксплуатации и графики.
Скачать каталогРуководство по эксплуатации
Требования к монтажу, хранению, безопасности, рабочей жидкости, пуску, эксплуатации, обслуживанию и устранению неисправностей.
Скачать РЭFAQ
Вопросы по CNP ZM для SEO и клиентов
Где применяются горизонтальные одноступенчатые насосы CNP ZM?
CNP ZM применяются в водоснабжении, системах ГВС, отопления, теплоснабжения, вентиляции и кондиционирования воздуха, а также в водоподготовке.
Можно ли купить CNP ZM с подбором по подаче и напору?
Да. Для подбора пришлите подачу, напор, тип жидкости, температуру, давление на входе, напряжение питания, режим работы и требования к материалам.
Какая цена насоса CNP ZM?
Цена зависит от типоразмера, мощности двигателя, материала, исполнения и срока поставки. Мы подготовим коммерческое предложение после проверки рабочей точки.
Подходит ли CNP ZM для грязной воды?
Нет. Серия ZM рассчитана на чистые жидкости без твёрдых, абразивных и длинноволокнистых включений. Для загрязнённых сред нужно подбирать другой тип насоса.
Можно ли использовать CNP ZM для горячей воды?
В стандартном исполнении температура перекачиваемой жидкости — от -20 °C до +100 °C. Конкретную применимость нужно проверить по жидкости, давлению и уплотнению.
Можно ли заменить Grundfos, Wilo или Lowara на CNP ZM?
Часто можно подобрать аналог, но прямую замену нужно проверять по рабочей точке, присоединениям, габаритам, материалам, уплотнению и условиям эксплуатации.
Какие данные нужны для правильного подбора CNP ZM?
Нужны подача, напор, тип жидкости, температура, плотность и вязкость, давление на входе, высота всасывания, диаметр трубопроводов, напряжение, режим работы и требования к материалам.
Подбор, цена и поставка
Нужно купить или подобрать насос CNP ZM?
Пришлите параметры системы или модель старого насоса. Подберём CNP ZM, проверим применимость, подготовим цену, срок поставки и комплект документов.
