Wilo · сухой ротор · EN 733
Wilo-Atmos GIGA-N — купить, подобрать, заменить
Wilo-Atmos GIGA-N — консольные насосы на опорной раме для отопления, охлаждения, кондиционирования, водоснабжения, ирригации и промышленных систем. Подберём насос по расходу, напору, рабочей точке, температуре жидкости, DN патрубков и условиям эксплуатации.
Расход ориентир по серии — до 1200 м³/ч
Напор ориентир по полю — до 150 м
Температура от −20 до +140 °C
Давление до 16 бар, PN16

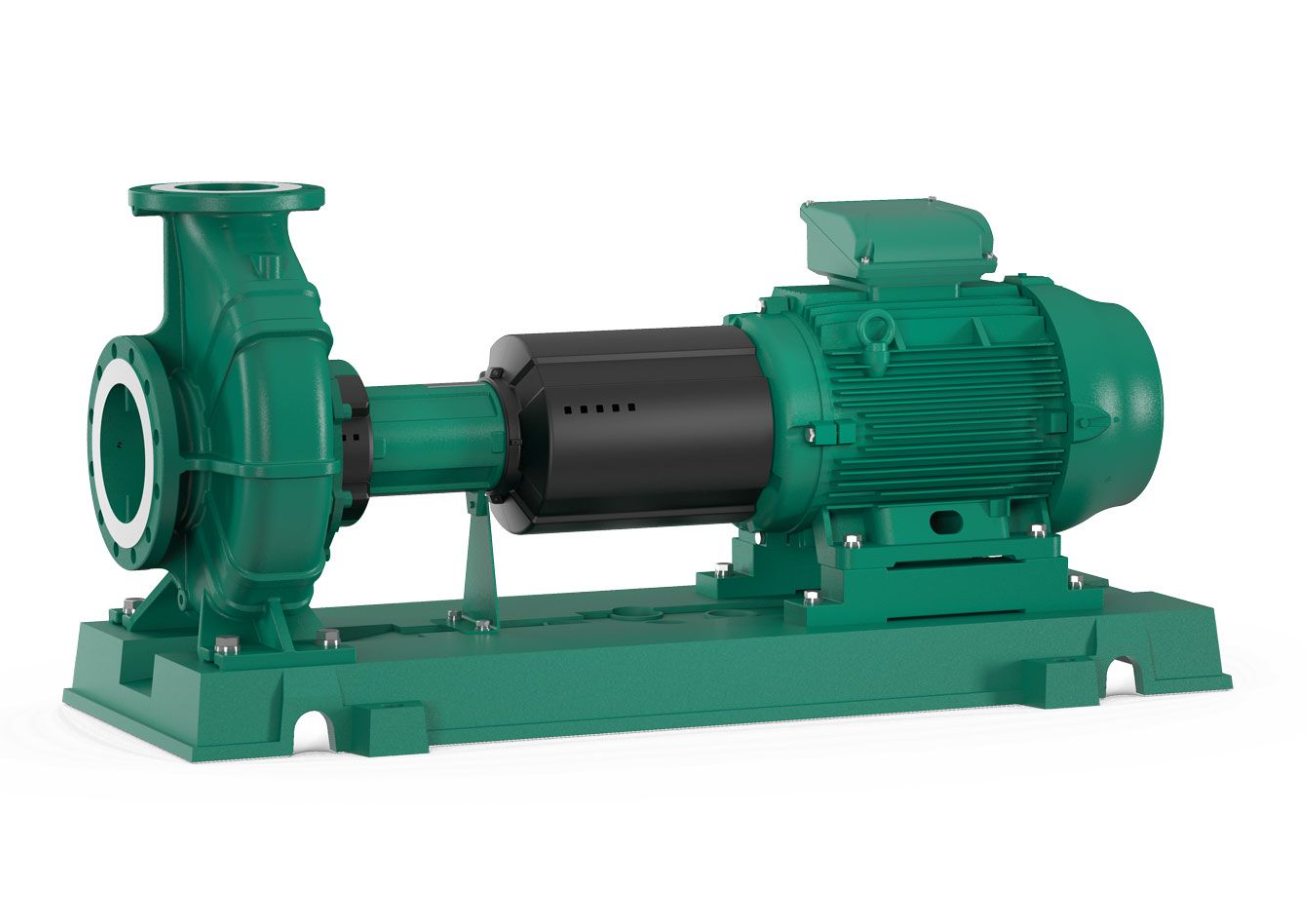

Wilo-Atmos GIGA-N насосный агрегат на раме с муфтой и стандартным электродвигателем
Back-Pull-Out DN32–DN150 номинальные размеры по серии
IP55 / F класс защиты и изоляции
3~400 В стандартное питание 50 Гц
Вода / гликоль для инженерных и промышленных систем
Подбор и поставка
Насос Wilo-Atmos GIGA-N для инженерных и промышленных систем
Wilo-Atmos GIGA-N — серия горизонтальных консольных насосов на опорной раме
для инженерных систем зданий, отопления, кондиционирования, охлаждения,
водоснабжения, ирригации и технологических процессов. Насосы применяются
для перекачивания воды, технической воды, охлаждающей жидкости и водогликолевых
смесей без абразивных включений. На странице собраны характеристики
Wilo-Atmos GIGA-N, рабочее поле, конструкция, маркировка, документы и параметры,
которые нужны для подбора модели.
Мы выполняем подбор Wilo-Atmos GIGA-N по расходу и напору, рабочей точке,
температуре жидкости, давлению, DN патрубков, условиям всасывания,
электродвигателю и требованиям проекта. Если требуется купить Wilo-Atmos GIGA-N,
уточнить цену, подобрать замену старого насоса или найти технически
сопоставимый аналог — отправьте модель, фото шильдика или исходные параметры системы.
Когда стоит выбрать Atmos GIGA-N
Нужна рама и муфта. Насос поставляется как агрегат на опорной раме с соединением через упругую муфту.
Важна ремонтопригодность. Конструкция Back-Pull-Out упрощает обслуживание без демонтажа трубопровода.
Есть проектная рабочая точка. Подбор выполняется по Q/H, NPSH, температуре и параметрам среды.
Нужна промышленная серия. Подходит для инженерных систем зданий и технологических контуров.
Области применения
Где применяются насосы Wilo-Atmos GIGA-N
Серия рассчитана на циркуляционные и повысительные системы с водой, технической водой, охлаждающей водой и водогликолевыми смесями.
Отопление Котельные, тепловые пункты, циркуляционные контуры зданий и производственных объектов.
Кондиционирование Системы HVAC, чиллерные контуры и внутренние инженерные сети зданий.
Охлаждение Холодная вода и контуры охлаждения оборудования на объектах различного назначения.
Водоснабжение Подача и повышение давления воды в инженерных системах и технических линиях.
Ирригация Использование в системах орошения при корректном подборе рабочей точки.
Пожаротушение Применение в составе проектных решений с учётом требований системы.
Промышленность Технологическая вода, вспомогательные контуры и производственные процессы.
Электростанции Инженерные и технологические системы, где требуется надёжная сухороторная гидравлика.
Как выбрать
Как подобрать Wilo-Atmos GIGA-N под рабочую точку
Для корректного выбора важно учитывать не только диаметр патрубка, но и рабочую точку, запас по NPSH, температуру, давление и параметры двигателя.
Шаг 01
Определить рабочую точку
Нужны расход Q, напор H, режим работы, резерв по производительности и требования к регулированию.
Шаг 02
Проверить среду
Учитываются температура, плотность, вязкость, наличие гликоля и отсутствие абразивных включений.
Шаг 03
Согласовать исполнение
Подбираются DN, рабочее колесо, двигатель, уплотнение, рама, муфта и дополнительные опции.
Характеристики
Технические данные Wilo-Atmos GIGA-N
Значения по конкретной модели проверяются по каталогу, паспорту, шильдику и рабочей точке. Ниже — ключевые параметры серии для первичного подбора.
до 1200 м³/ч ориентировочный максимальный расход по рабочему полю серии
до 150 м ориентировочный напор по рабочему полю
−20…+140 °C допустимая температура перекачиваемой жидкости
16 бар максимальное рабочее давление серии
Тип насоса
Одноступенчатый центробежный насос
Насосный агрегат со спиральным корпусом для горизонтального монтажа на опорной раме.
Стандарт
EN 733
Мощностные характеристики и основные размеры гидравлической части соответствуют стандарту EN 733.
Рабочее поле
Подбор по Q / H
Ориентировочно по предоставленному рабочему полю: расход до 1200 м³/ч, напор до 150 м. Точная модель выбирается по рабочей точке.
Температура жидкости
От −20 °C до +140 °C
Диапазон температуры зависит от условий эксплуатации и конкретного исполнения насоса.
Рабочее давление
До 16 бар
Серия рассчитана на рабочее давление до 16 бар, фланцевое присоединение PN16.
Присоединения
DN32–DN150
Конкретный номинальный диаметр патрубков зависит от модели и требуемой гидравлической характеристики.
Перекачиваемые жидкости
Вода и водогликолевые смеси
Подходит для воды систем отопления, технической воды, охлаждающей / холодной воды и смесей без абразивных частиц.
Двигатель
Стандартный IEC-двигатель
Трёхфазный электродвигатель, параметры питания и мощность уточняются по конкретному типоразмеру и комплектации.
Защита и изоляция
IP55 / класс F
Стандартное исполнение двигателя: степень защиты IP55, класс изоляции F.
Уплотнение и управление
Торцевое уплотнение / ЧРП
Торцевое уплотнение согласно EN 12756. Частотное управление допускается при соблюдении требований документации двигателя.

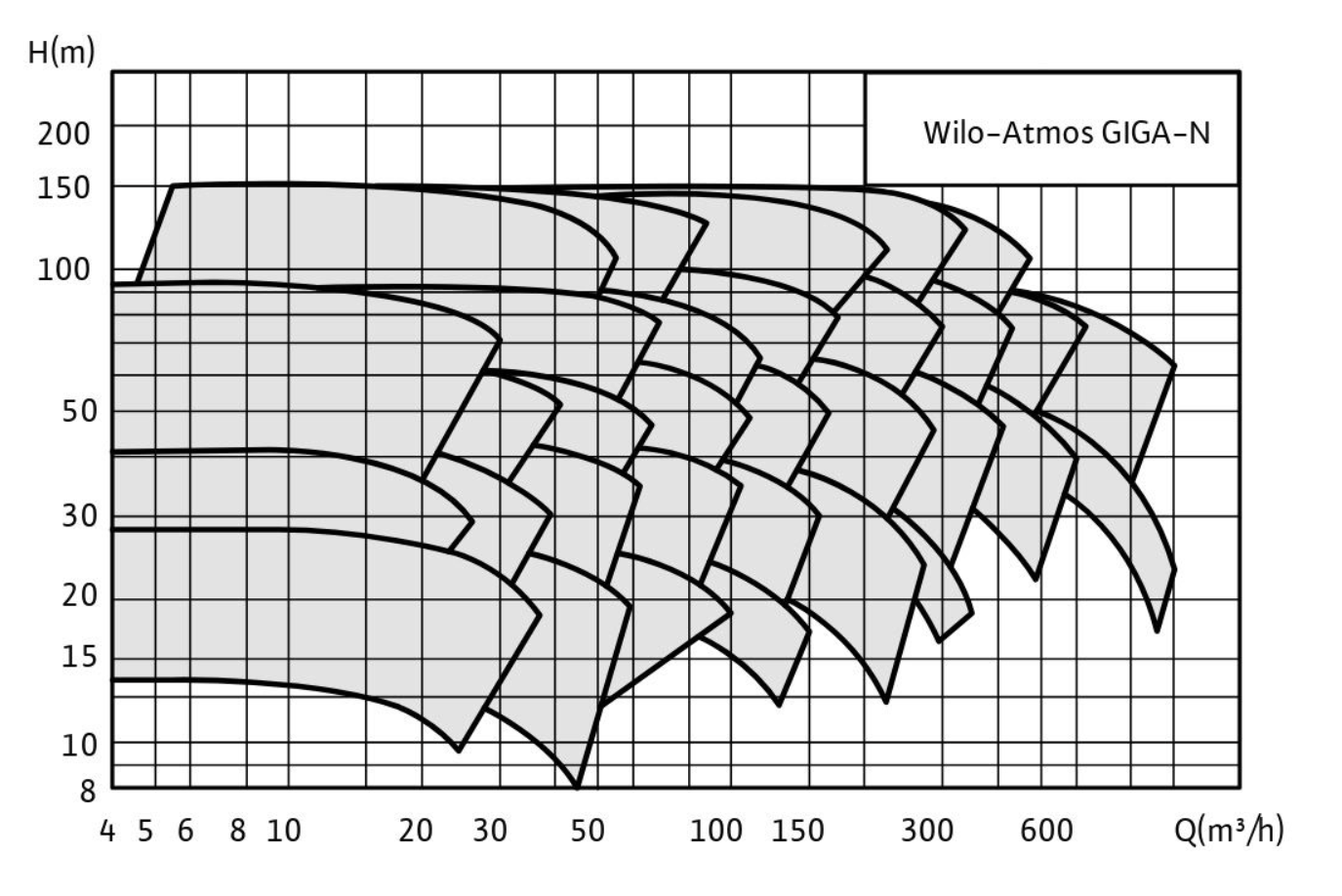

Рабочее поле
Рабочее поле Wilo-Atmos GIGA-N: расход, напор и подбор модели
График помогает понять, попадает ли требуемая рабочая точка в диапазон серии. Для коммерческого предложения модель выбирается по конкретной гидравлической характеристике.
Как читать график
По горизонтали указан расход Q, по вертикали — напор H. Если точка системы находится внутри рабочего поля, можно переходить к выбору конкретной модели, проверке КПД, NPSH, мощности двигателя и диаметра рабочего колеса.
Конструкция
Конструкция и обслуживание Wilo-Atmos GIGA-N
Серия выполнена как насосный агрегат на раме: гидравлическая часть, муфта с защитным кожухом и стандартный электродвигатель IEC.
1
Спиральный корпус Горизонтальный монтаж, радиально разделённый корпус, исполнение с опорными ножками.
2
Закрытое рабочее колесо Рабочее колесо радиального типа; конкретное исполнение зависит от модели.
3
Торцевое уплотнение Уплотнение вала выполнено торцевым уплотнением согласно EN 12756.
4
Back-Pull-Out Сервисный доступ к ключевым узлам без демонтажа корпуса из трубопровода.
Маркировка
Маркировка насосов Wilo-Atmos GIGA-N
По маркировке можно быстро понять тип серии, размер, рабочее колесо, мощность и число полюсов двигателя. Для точной замены лучше прислать фото шильдика.
Wilo-Atmos GIGA-N 50/160-11/2-R
Atmos GIGA-N семейство и тип насоса
50 номинальный диаметр DN напорного патрубка
160 номинальный диаметр рабочего колеса, мм
11/2 номинальная мощность P2 и число полюсов двигателя
Замена и аналоги
Замена Wilo-Atmos GIGA-N и подбор аналогов
Если необходимо заменить существующий насос Wilo, Grundfos, KSB, Lowara, Ebara, CNP или другой консольный агрегат, подбор выполняется по полной рабочей точке, а не только по названию серии.
Замена по шильдику
Пришлите фото таблички, модель, мощность двигателя, обороты, DN патрубков и текущую задачу насоса.
Замена по рабочей точке
Подберём насос по расходу, напору, NPSH, температуре, давлению и типу перекачиваемой жидкости.
Подбор аналога
Сравним габариты, присоединительные размеры, материалы, управление и условия эксплуатации.
Запрос подбора
Что нужно для подбора Wilo-Atmos GIGA-N
Чем больше исходных данных есть на старте, тем быстрее можно подготовить корректное предложение без лишнего запаса и ошибок по исполнению.
Рабочая точка Расход Q, напор H, режим работы и требуемый диапазон регулирования.
Перекачиваемая среда Вода, техническая вода, холодная вода, гликоль; температура, концентрация, плотность.
Условия монтажа DN патрубков, доступное место, фундамент, направление трубопровода и ограничения по шуму.
Электрика и управление Напряжение, частота, мощность, необходимость частотного преобразователя или шкафа управления.
Данные старого насоса Фото шильдика, модель, габариты, присоединения и фактические проблемы в эксплуатации.
Требования проекта Материалы, уплотнение, резервирование, сроки поставки, документация и особенности объекта.
Документы
Документы, каталог и руководство Wilo-Atmos GIGA-N
Используйте руководство, рабочее поле и схему конструкции для первичной проверки серии и подготовки запроса на подбор.
PDF
Руководство Wilo-Atmos GIGA-N
Паспорт, инструкция по монтажу, эксплуатации, обслуживанию и запасным частям.
Открыть PDF PNG
Рабочее поле
График диапазона Wilo-Atmos GIGA-N по расходу и напору для первичной оценки.
Открыть график PNG

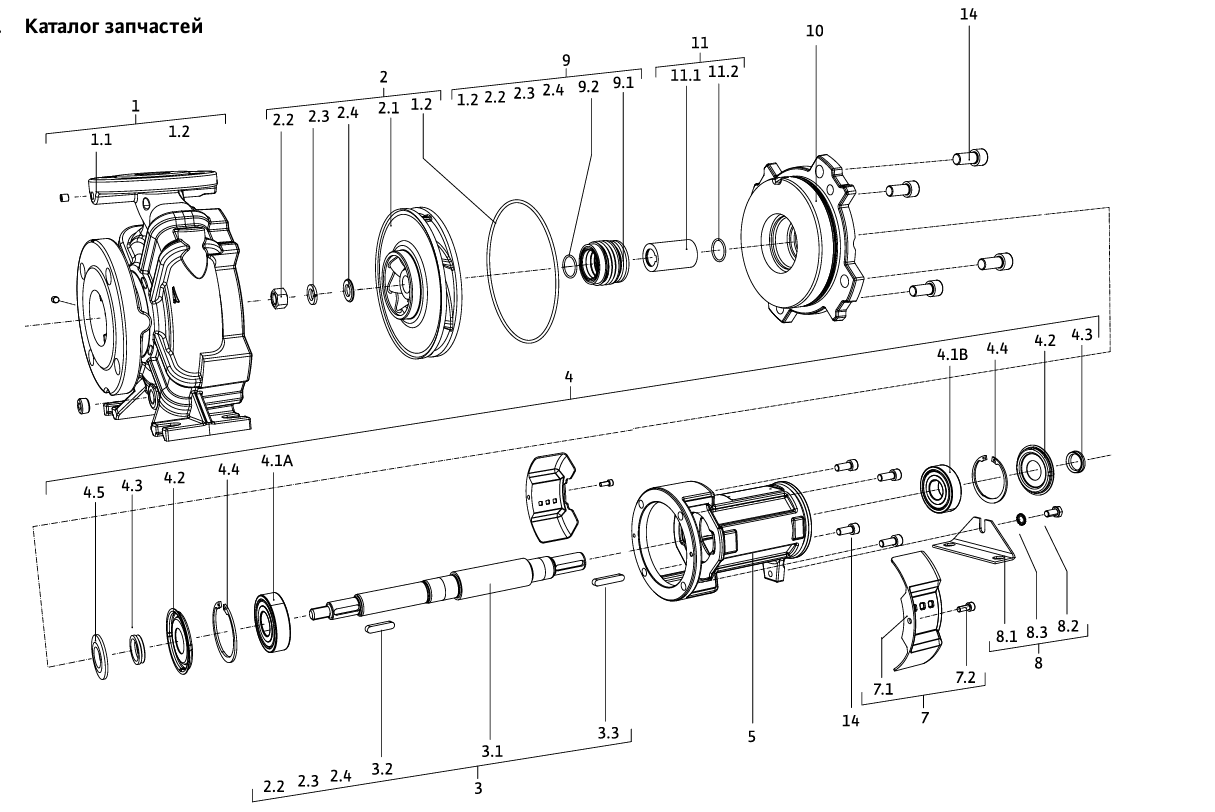

Конструкция
Взрыв-схема узлов и элементов насоса для понимания конструкции и обслуживания.
Открыть схему PDF
Каталог Wilo
Дополнительная справочная документация для согласования серии и сравнения решений.
Открыть каталогFAQ
Частые вопросы по Wilo-Atmos GIGA-N
Ответы на вопросы, которые чаще всего возникают при подборе, замене и согласовании насосного агрегата.
Как узнать цену Wilo-Atmos GIGA-N?
Цена зависит от типоразмера, мощности двигателя, рабочего колеса, исполнения, комплектации и срока поставки. Для расчёта отправьте модель из проекта или рабочую точку.
Можно ли подобрать Wilo-Atmos GIGA-N по расходу и напору?
Да. Подбор выполняется по рабочей точке Q/H, но дополнительно проверяются NPSH, температура жидкости, давление, DN патрубков, электродвигатель и режим работы.
Можно ли использовать Wilo-Atmos GIGA-N с частотным преобразователем?
Да, эксплуатация с частотным преобразователем допускается, но должны соблюдаться требования документации изготовителя двигателя.
Где применяется Wilo-Atmos GIGA-N?
Насосы применяются в системах отопления, кондиционирования, охлаждения, водоснабжения, ирригации, промышленных контурах и технологических процессах.
Можно ли заменить старый насос Wilo по шильдику?
Да. Для подбора замены нужны фото шильдика, модель, мощность двигателя, частота вращения, DN патрубков, расход, напор и условия монтажа.
Какие аналоги можно рассмотреть вместо Wilo-Atmos GIGA-N?
Возможность замены определяется по рабочей точке, материалам, присоединениям, габаритам, электродвигателю, управлению и условиям эксплуатации.
Смежные решения
Похожие насосы и инженерные решения
Для проекта можно также подобрать насосы для отопления, охлаждения, водоснабжения и повышения давления по рабочей точке.
Насосы Wilo Раздел с насосным оборудованием Wilo для инженерных систем. Насосы для отопления Подбор циркуляционных и консольных насосов для тепловых контуров. Насосы для водоснабжения Оборудование для подачи воды и повышения давления в системах зданий. Подбор насоса по расходу и напору Расчёт по рабочей точке, температуре, давлению, NPSH и условиям эксплуатации.
Нужно подобрать Wilo-Atmos GIGA-N?
Отправьте расход, напор, температуру, среду, DN патрубков и фото шильдика старого насоса. Подготовим подбор, проверим рабочую точку и предложим подходящее исполнение или аналог.
