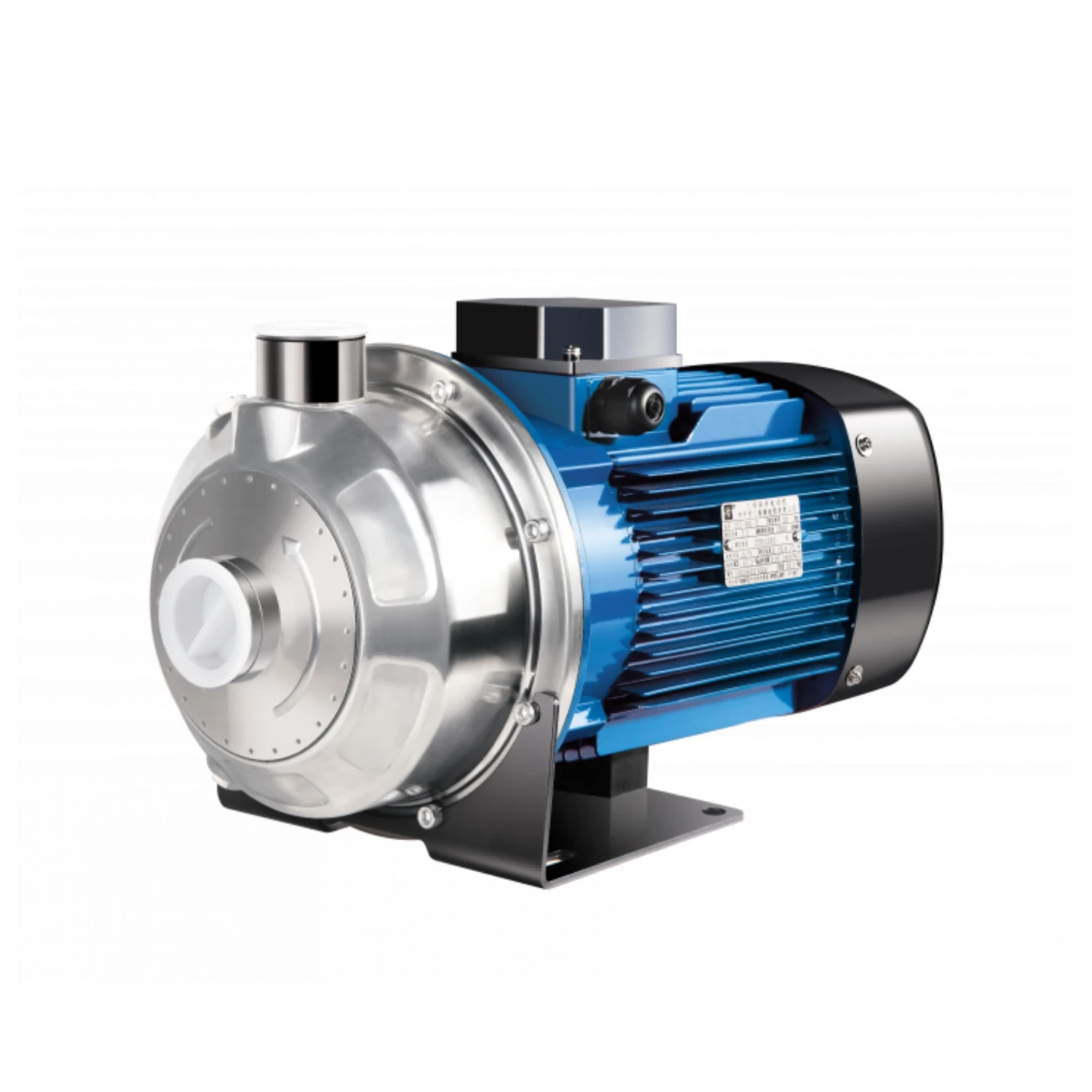

Компактные центробежные насосы из нержавеющей стали для
чистой воды и технологических жидкостей. Подберём исполнение
по подаче, напору, частоте сети, материалу проточной части
и условиям эксплуатации.
В маркировке отражаются серия, номинальная подача в л/мин,
мощность двигателя, тип подключения, материал проточной части
и исполнение. Для материала каталожное обозначение S
соответствует AISI 304, L — AISI 316L; точная комплектация
проверяется по заказному коду.
Характеристики CNP MS/MSS
Основные параметры для предварительного выбора
Значения ниже относятся к диапазону серии. Рабочие параметры
конкретной модели определяются по её кривой, мощности
и исполнению.
Частота сети должна соответствовать исполнению
двигателя и характеристикам насоса.
Подача
MS: 1,2–27 м³/ч; MSS: 1,2–24 м³/ч
Выбор выполняют по рабочей точке, а не только
по максимальной подаче.
Напор
MS: около 10–29 м; MSS: около 10–40 м
Нужно учитывать геодезическую высоту и потери
давления в системе.
Мощность
0,37–2,2 кВт по модельному ряду
Для жидкости с повышенной плотностью или вязкостью
может потребоваться двигатель большей мощности.
Температура жидкости
от -10 до +85 °C
Температуру и химический состав нужно проверять
вместе с материалом уплотнений.
Максимальное давление
8 бар
Учитывается суммарное давление на входе и давление,
создаваемое насосом.
Электродвигатель
TEFC, 2-полюсный, IP55, класс изоляции F
Напряжение и фазность зависят от конкретной модели
и исполнения.
Окружающая среда
до +40 °C; высота установки до 1000 м
При иных условиях требуется уточнение допустимой
нагрузки двигателя.
Присоединение
Резьбовое, размер зависит от модели
Сверяются всасывающий и напорный патрубки,
габариты и монтажное пространство.
Поле характеристик показывает границы серии, но не заменяет
индивидуальную кривую конкретной модели. Для финального выбора
проверяются Q/H, потребляемая мощность, КПД и NPSH.
Рабочая точка
Подбор начинается с расхода и требуемого напора
На обзорном графике показаны поля MS и MSS. Затем выбранная
группа проверяется по индивидуальной характеристике
конкретной мощности.
кривые MS приведены для 2850 об/мин при 50 Гц;
кривые MSS приведены для 3450 об/мин при 60 Гц;
испытания выполнялись на воде при 20 °C и вязкости 1 сСт;
характеристики оформлены по ISO 9906:2012, класс 3B;
насос должен работать внутри рекомендованной области
кривой.
Qтребуемая подача
Hнапор с учётом потерь
NPSHпроверка запаса на всасывании

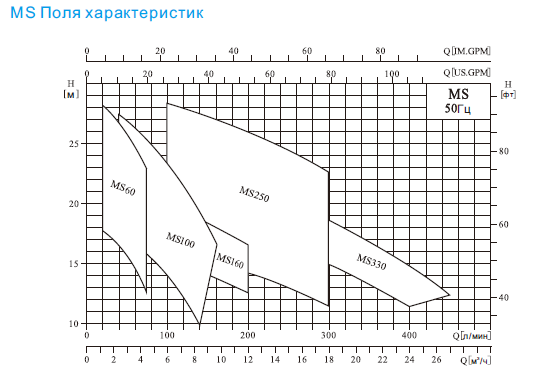

Нажмите на изображение, чтобы открыть поле характеристик
крупно.
Конструкция CNP MS/MSS
Штампованная гидравлика из нержавеющей стали и компактная
моноблочная схема
Насосная часть напрямую соединена с электродвигателем.
Осевой всасывающий патрубок расположен спереди, напорный —
радиально сверху.

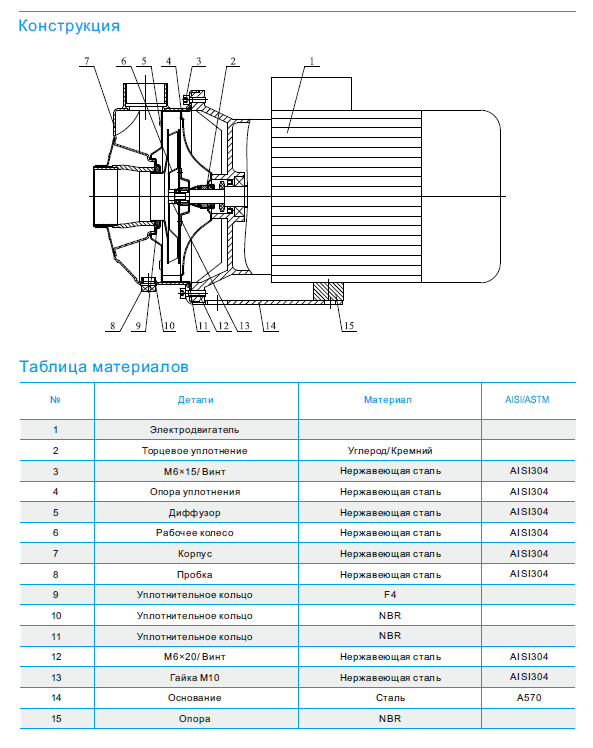

Разрез насоса и таблица материалов. Изображение
открывается крупно.
Особенности конструкции
одна ступень с рабочим колесом центробежного типа;
компактная схема без отдельной муфты и рамы агрегата;
малый вес за счёт штампованных деталей гидравлики;
резьбовое присоединение трубопроводов;
проточная часть в исполнении AISI 304 или AISI 316L.
Корпус
Нержавеющая сталь AISI 304 в базовой таблице
материалов.
Рабочее колесоНержавеющая сталь AISI 304.
ДиффузорНержавеющая сталь AISI 304.
Торцевое уплотнениеПара трения углерод / кремний.
Уплотнительные кольцаF4 и NBR по позиции в каталоге.
ОснованиеСталь A570; опора — NBR.
Для слабокоррозионной жидкости недостаточно выбрать только
нержавеющую сталь. Нужно проверить содержание хлоридов,
концентрацию кислоты или щёлочи, а также стойкость резины
и материалов торцевого уплотнения.
Эксплуатация и монтаж
Чистая жидкость, горизонтальное основание и отсутствие
нагрузки от трубопровода
Перед установкой важно проверить не только рабочую точку,
но и свойства жидкости, давление, электропитание
и присоединительные размеры.
Рабочая среда
чистая, негорючая и невзрывоопасная жидкость;
без твёрдых включений и волокон;
плотность ниже плотности чистой воды;
вязкость должна быть близка к вязкости воды.
Условия
температура жидкости: -10…+85 °C;
окружающая температура: до +40 °C;
давление в системе: не более 8 бар;
высота установки: до 1000 м.
Монтаж
устойчивое горизонтальное основание;
трубопровод не должен нагружать патрубки;
помещение должно быть вентилируемым;
необходима защита от промерзания.
Электрозащита
защита от отсутствия фазы;
защита от нестабильного напряжения;
защита от утечки тока;
защита от перегрузки.

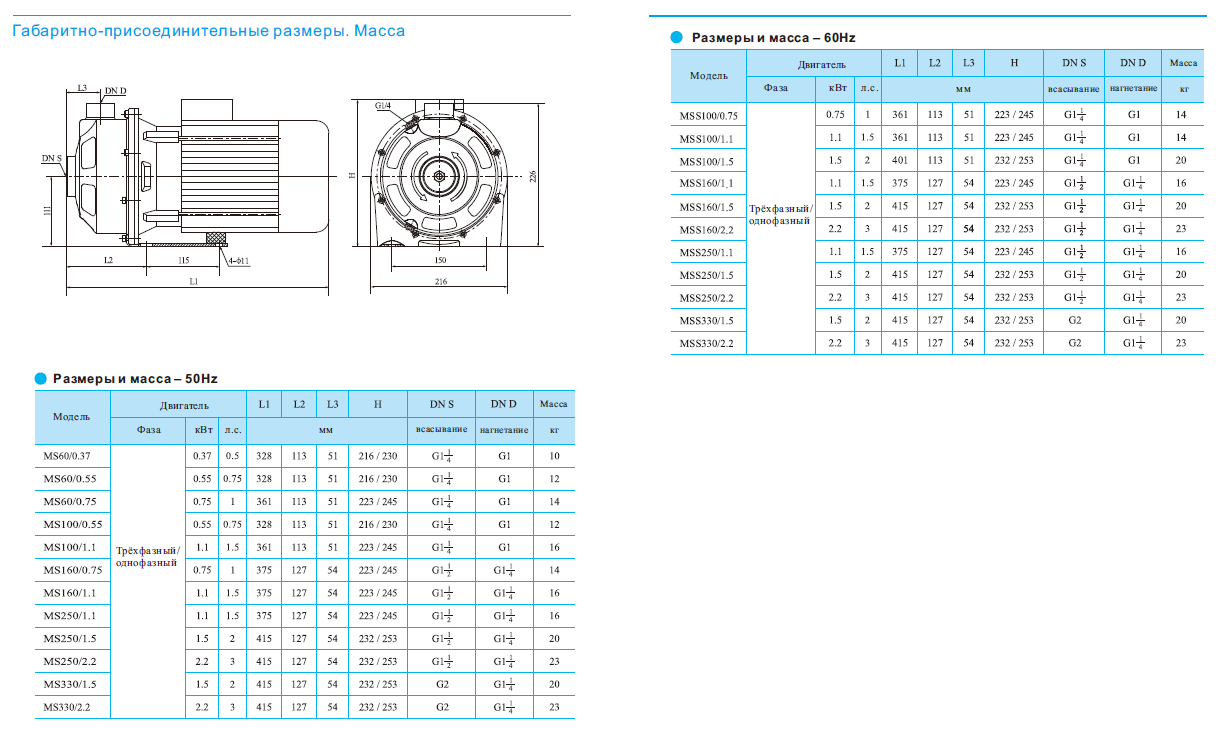

Габариты, резьбы и масса зависят от модели, мощности,
фазности и частоты. Откройте изображение крупно перед
проектированием обвязки.
Допустимость сухого хода и диапазон частотного регулирования
в предоставленном каталоге отдельно не заявлены. Эти режимы
нельзя принимать как допустимые без подтверждения производителя
и проверки электродвигателя.
Аналог и замена
Подберём CNP MS/MSS вместо горизонтального насоса
из нержавеющей стали
Замена только по мощности или диаметру патрубка ненадёжна.
Насосы сравнивают по рабочей точке, частоте, геометрии,
материалам и условиям эксплуатации.
Последовательная проверка параметров снижает риск работы вне
эффективной области, перегрузки двигателя и несовместимости
материалов.
Собираем исходные данные
Подача, напор, температура, давление на входе,
состав и плотность жидкости.
Выбираем частоту и группу
MS для 50 Гц или MSS для 60 Гц, затем предварительная
группа по полю характеристик.
Проверяем кривую
Рабочую точку, мощность, КПД, NPSH и допустимость режима
конкретной модели.
Сверяем исполнение
Материал, уплотнение, фазность, напряжение, резьбы,
размеры и массу.
Минимум для быстрого подбора
требуемая подача, м³/ч;
требуемый напор, м;
жидкость и её концентрация;
температура жидкости.
Дополнительные данные
давление на всасывании;
частота, напряжение и фазность;
размеры присоединений;
режим работы и требования к материалам.
Документация
Каталог CNP MS/MSS для скачивания
В каталоге собраны маркировка, модельный ряд, поля
и индивидуальные графики характеристик, конструкция,
материалы, условия эксплуатации и габаритные размеры.
PDF • MS/MSS • 50/60 Гц
Технический каталог CNP MS/MSS
Используйте каталог для проверки конкретной модели,
кривой Q/H, мощности, NPSH, резьб и монтажных размеров.
Отдельное руководство по эксплуатации, паспорт, декларация
и другие документы в исходных данных не предоставлены,
поэтому на странице они не добавлены.
FAQ
Частые вопросы по насосам CNP MS/MSS
Чем CNP MS отличается от CNP MSS?
MS — исполнение с характеристиками для сети 50 Гц,
MSS — для 60 Гц. При другой частоте меняются частота
вращения, подача и напор, поэтому серии нельзя считать
взаимозаменяемыми без проверки.
Сколько стоит насос CNP MS/MSS?
Цена зависит от модели, мощности, фазности, материала
проточной части и исполнения. Для расчёта достаточно
прислать подачу, напор, жидкость, температуру и параметры
электросети.
Можно ли использовать насос для горячей воды?
В предоставленном каталоге указан диапазон температуры
жидкости от -10 до +85 °C. При работе близко к верхнему
пределу нужно проверить давление, материал уплотнений
и фактический режим.
Подходит ли CNP MS/MSS для грязной воды?
Нет. Насос рассчитан на чистую негорючую
и невзрывоопасную жидкость без твёрдых включений
и волокон.
Можно ли перекачивать слабокоррозионную жидкость?
Возможность зависит от содержания хлоридов, концентрации
кислоты или щёлочи, материала проточной части, резины
и торцевого уплотнения. Совместимость должна проверяться
для конкретной среды.
Допускается ли сухой ход или частотное регулирование?
В предоставленном каталоге допустимость сухого хода
и диапазон частотного регулирования отдельно не указаны.
Эти режимы нужно согласовать до заказа и не считать
разрешёнными по умолчанию.
Какие данные нужны для подбора?
Подача, напор, жидкость и её свойства, температура,
давление на всасывании, частота и напряжение сети,
режим работы, присоединительные размеры и требования
к материалам.
Подбор, цена и поставка
Нужно купить или заменить насос CNP MS/MSS?
Пришлите параметры системы или фото шильдика старого
насоса. Подберём модель, проверим рабочую точку
и присоединения, подготовим цену, срок поставки
и каталог.
