Водоснабжение
Подача и циркуляция воды в зданиях, насосных станциях и инженерных узлах.
ПРОИЗВЕДЕМ ЭФФЕКТИВНЫЙ ПОДБОР ОБОРУДОВАНИЯ
Оставьте свои контакты и прикрепите ТЗ (при наличии)
Свяжемся с вами в ближайшее время

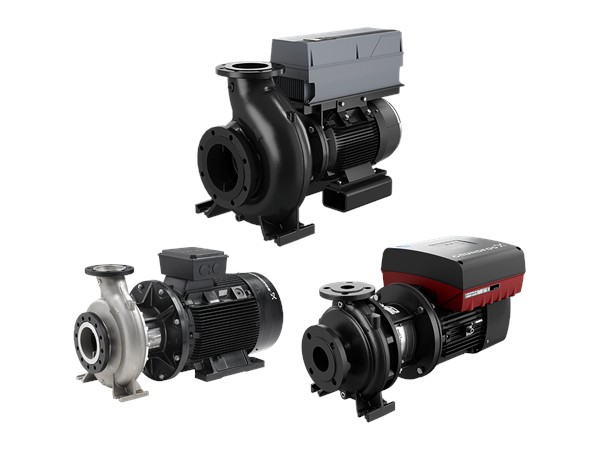

Grundfos NB · консольно-моноблочные насосы
Консольно-моноблочные насосы Grundfos NB
Подберём насос Grundfos NB для водоснабжения, отопления, охлаждения, повышения давления, водоподготовки и промышленных контуров. Проверим расход, напор, рабочее поле, NPSH, материалы, габариты, электродвигатель и возможность замены по старой модели или шильдику.
NBконсольно-моноблочное исполнение
End-suctionторцевое всасывание, радиальный напорный патрубок
Рабочая точкаподбор по расходу и напору
Документыкаталог, инструкция, рабочие поля
Для проектаподбор NB под рабочую точку
Для заменысверка по шильдику и габаритам
Grundfos NB для инженерных систем и промышленности
Grundfos NB — это консольно-моноблочные одноступенчатые центробежные насосы с торцевым всасыванием. Их применяют в системах водоснабжения, отопления, охлаждения, циркуляции, повышения давления, водоподготовки и технологических линиях.
Главная ошибка при выборе — смотреть только на максимальный расход или максимальный напор. Для корректного подбора нужна рабочая точка: требуемая подача, напор, температура жидкости, давление на входе, материал проточной части, тип уплотнения, электродвигатель и габариты.
ЭНЕРГОЮНИОН помогает подобрать насос Grundfos NB, проверить замену Грундфос по шильдику и при необходимости предложить аналог. Возможность замены определяется только после сравнения характеристик и условий эксплуатации.
Где применяются насосы Grundfos NB
Серия NB подходит для задач, где нужен компактный консольно-моноблочный насос с понятной гидравликой, стабильным напором и удобным подбором по рабочей точке.
Повышение давления
Работа в составе установок, где важны расход, напор и устойчивый режим.
Отопление
Контуры отопления, котельные, тепловые пункты и циркуляционные линии.
Охлаждение
Системы кондиционирования, чиллерные контуры и технологическое охлаждение.
Водоподготовка
Фильтрация, подпитка, обратный осмос и линии подготовки технической воды.
Промышленность
Перекачивание технических жидкостей с проверкой материалов и уплотнений.
Ирригация
Полив, распределение воды и насосные узлы для сельскохозяйственных задач.
Замена оборудования
Подбор по старой модели, фото шильдика, габаритам и присоединительным размерам.
Особенности насосов Grundfos NB
На этой странице рассматриваем именно серию Grundfos NB — консольно-моноблочные центробежные насосы. Они отличаются компактной компоновкой и применяются в инженерных системах, где важно совместить производительность, надёжность и удобную установку.
Моноблочное исполнение
Насосная часть и электродвигатель объединены в компактный агрегат без отдельной рамы.
Торцевое всасывание
Классическая схема end-suction: осевое всасывание и радиальный напорный патрубок.
По рабочей точке
Модель NB выбирается по расходу, напору, температуре, жидкости, давлению и условиям монтажа.
По шильдику
Для замены старого Grundfos NB нужно сверить модель, рабочее колесо, двигатель, фланцы и габариты.
Для точного подбора Grundfos NB важно смотреть не только название серии, но и рабочее поле, конкретную кривую, материал проточной части, торцевое уплотнение, мощность двигателя, присоединительные размеры и условия эксплуатации.
Характеристики насосов Grundfos NB
Значения отличаются по конкретной модели, рабочему колесу, материалам, двигателю и уплотнению. Ниже — инженерная таблица для первичного подбора.
| Параметр | Что указывать | Что важно при подборе |
|---|---|---|
| Расход | м³/ч или л/с | Подбирается по рабочей точке, а не по максимальному значению из графика. |
| Напор | м вод. ст. | Нужно учитывать потери в трубопроводе, арматуре, теплообменниках и фильтрах. |
| Рабочее поле | по графику серии | Модель выбирают так, чтобы рабочая точка находилась в эффективной зоне характеристики. |
| Температура жидкости | зависит от исполнения | Влияет на выбор уплотнения, материала, двигателя и допустимого давления. |
| Рабочее давление | уточняется по модели | Проверяется по каталогу и шильдику, особенно при замене старого агрегата. |
| Материалы | по исполнению | Выбор зависит от воды, гликоля, температуры и возможной агрессивности среды. |
| Торцевое уплотнение | по жидкости и температуре | Для горячей воды, гликоля и промышленных сред уплотнение проверяется отдельно. |
| Электродвигатель | мощность, напряжение, класс защиты | Важно сверить питание объекта, режим работы и необходимость частотного управления. |
| Присоединения | DN, PN, фланцы | При замене проверяют фланцы, межосевые размеры и монтажную базу. |
| NPSH | по кривой конкретной модели | Нужен запас против кавитации, особенно при высокой температуре и плохих условиях всасывания. |
Точные значения по расходу, напору, мощности, температуре и материалам уточняются по каталогу Grundfos и конкретной модели NB.

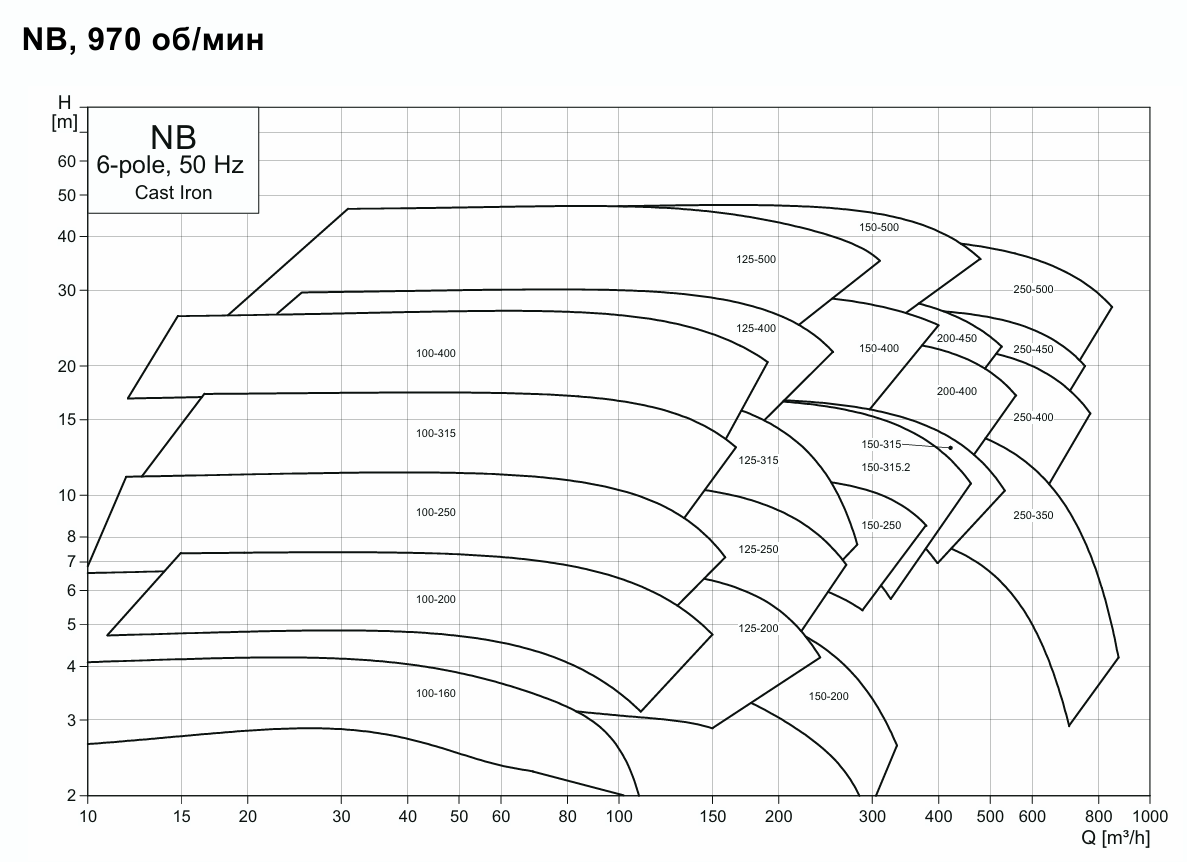

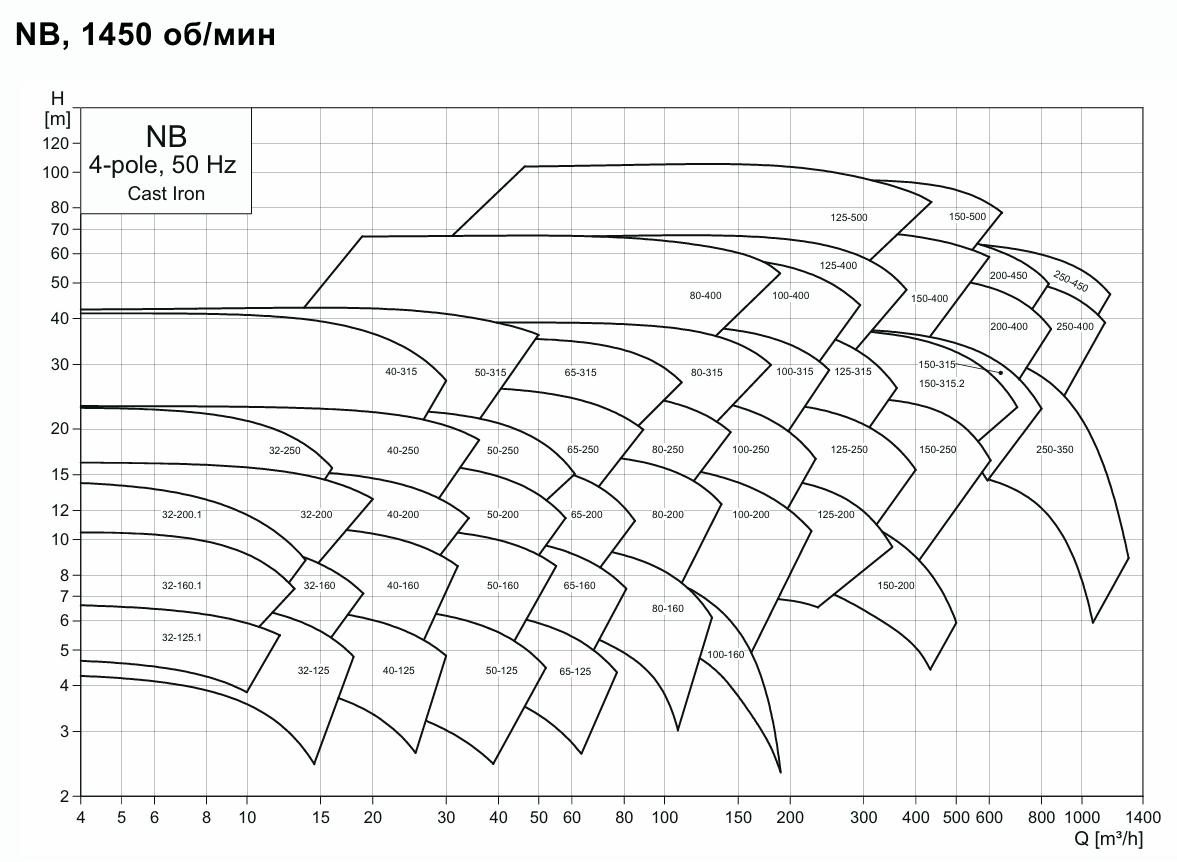

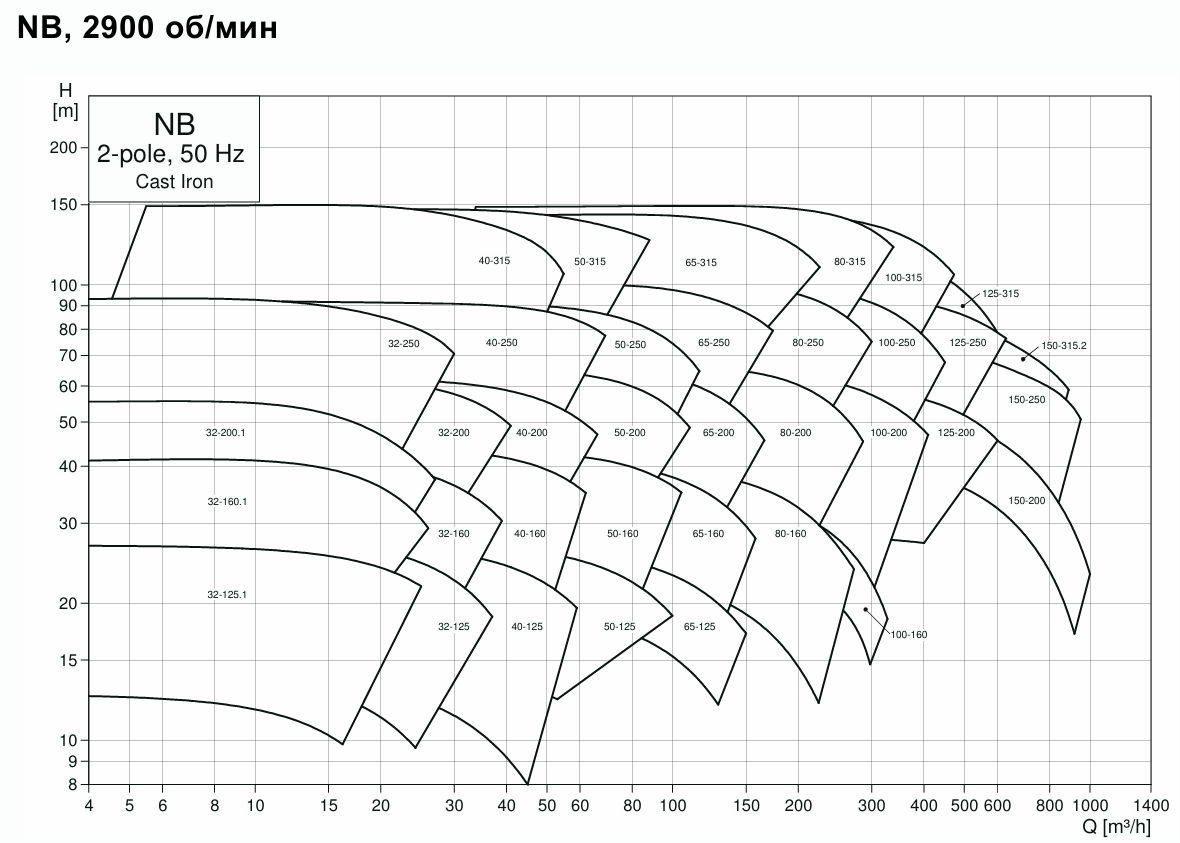

Рабочее поле Grundfos NB: расход, напор и подбор модели
Графики нужны, чтобы увидеть, попадает ли требуемая рабочая точка в диапазон серии NB. После этого выбирается конкретная модель, рабочее колесо, двигатель и исполнение.
Рабочее поле 1
Проверка диапазона по расходу и напору.
Рабочее поле 2
Сравнение кривых и зоны эффективной работы.
Рабочее поле 3
Уточнение модели по каталогу и условиям эксплуатации.
Почему нельзя выбирать по максимуму
Максимальный расход и максимальный напор обычно не являются рабочей точкой. Насос должен работать в устойчивой зоне кривой, без кавитации и перегрузки двигателя.
Что нужно для точного подбора
Расход, напор, жидкость, температура, давление на входе, режим работы, высота монтажа, материалы, питание, габариты и фото шильдика старого насоса.
Конструкция и сервисность Grundfos NB
Конструкция влияет не только на гидравлику, но и на обслуживание: доступ к уплотнению, валу, рабочему колесу, корпусу и электродвигателю.

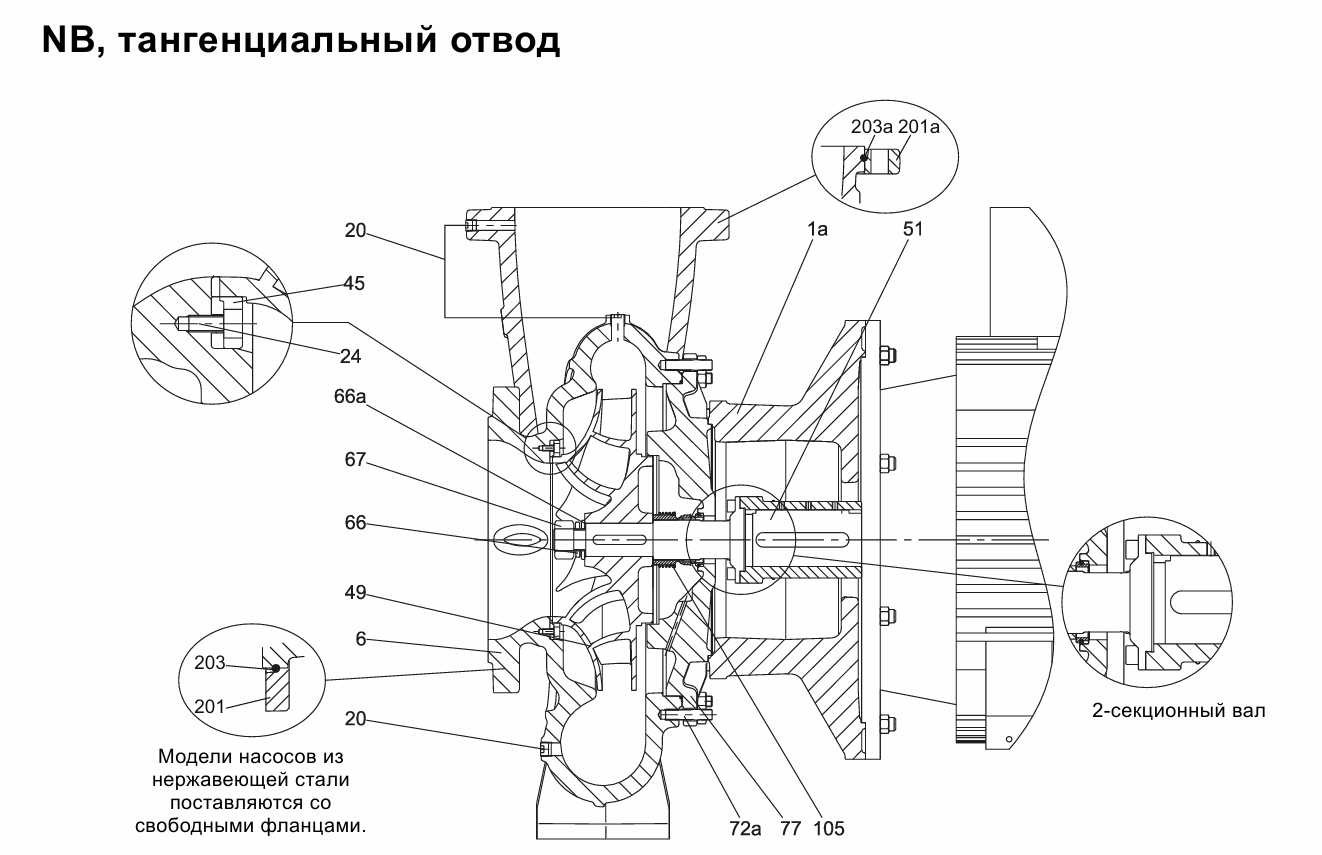

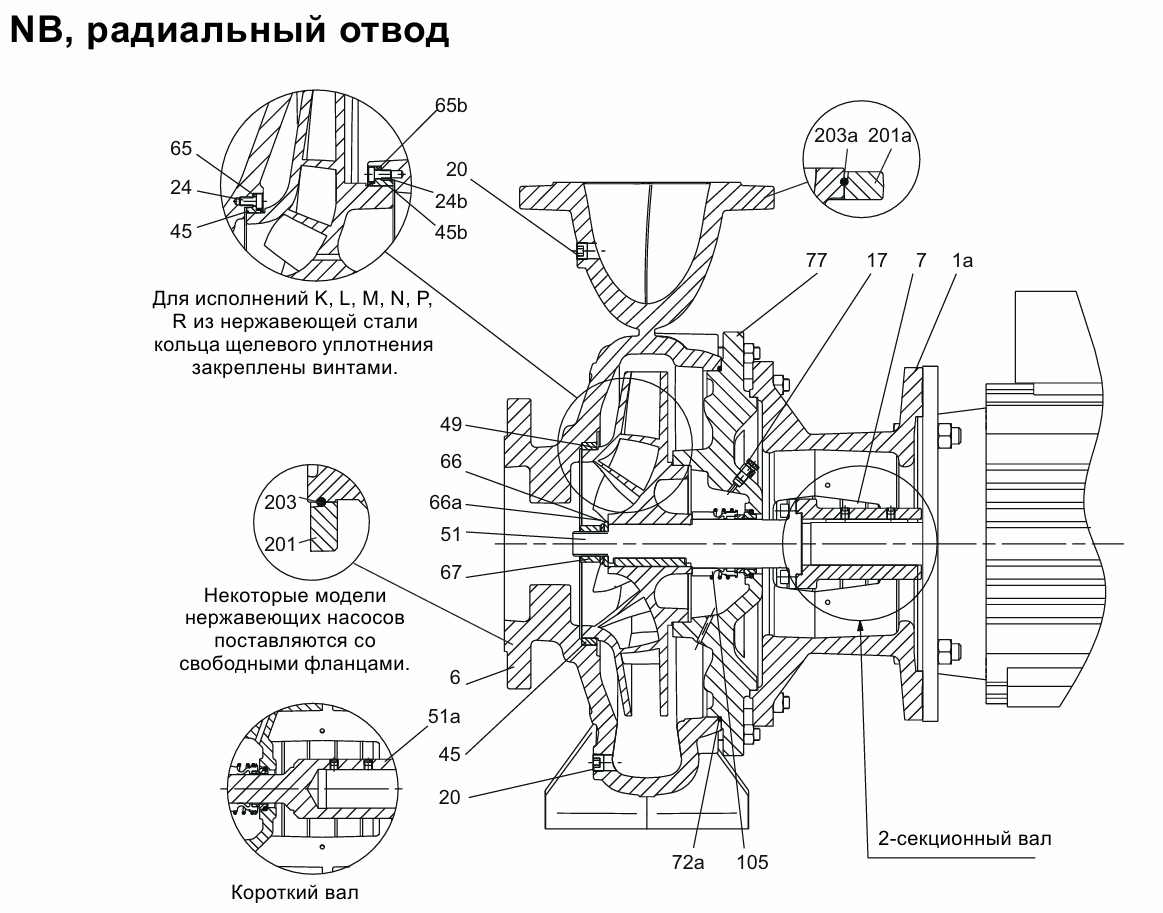

Разрез насоса
По схеме удобно проверять расположение гидравлической части, вала, рабочего колеса, корпуса и зоны уплотнения.
Основные узлы
При подборе и замене важно сверить не только гидравлику, но и исполнение корпуса, рабочего колеса, вала, уплотнения и двигателя.
КорпусМатериал и давление проверяются по конкретной модели NB.
Рабочее колесоВлияет на кривую, КПД и рабочую точку.
ВалСверяется по исполнению и условиям работы.
УплотнениеВыбирается по жидкости, температуре и давлению.
Материалы и исполнения
Материальное исполнение Grundfos NB подбирается по жидкости и режиму работы. Для чистой воды, гликоля, горячей воды и промышленных жидкостей требования будут разными.
Корпус: материал и давление уточняются по конкретной модели.
Рабочее колесо: материал зависит от серии, жидкости и исполнения.
Вал: проверяется по конкретному агрегату и условиям работы.
Уплотнение: подбирается по температуре, давлению и химической совместимости.
Двигатель: проверяются мощность, питание, класс защиты и частотное управление.
Маркировка Grundfos NB
Маркировку конкретной модели лучше проверять по каталогу и шильдику: в обозначении могут быть зашиты тип насоса, размер патрубков, рабочее колесо, двигатель, материал и уплотнение.
Пример логики: NB + размер + исполнение + двигатель + материалы Точную расшифровку сверяем по каталогу Grundfos и данным на шильдике. | NB | Консольно-моноблочный центробежный насос Grundfos. |
| Размер | Диаметры патрубков, рабочее колесо и гидравлическое исполнение. |
| Двигатель | Мощность, напряжение, класс защиты и режим работы. |
| Материалы | Корпус, рабочее колесо, вал и торцевое уплотнение. |
Замена Grundfos NB и подбор аналогов
Аналог подбирается не по названию серии, а по рабочей точке, материалам, фланцам, габаритам, двигателю и условиям эксплуатации.
Возможность замены определяется по рабочей точке, материалам, присоединениям, габаритам, электродвигателю, управлению и условиям эксплуатации. Аналог не считается полностью идентичным без проверки каталожных данных.
| Что меняем | Что можно рассматривать | Где возможна замена | Что обязательно проверить |
|---|---|---|---|
| Grundfos NB | CNP, Wilo, KSB, Lowara, Ebara и другие консольно-моноблочные end-suction насосы | Водоснабжение, отопление, охлаждение, циркуляция, водоподготовка | Расход, напор, фланцы, габариты, материал корпуса, рабочее колесо, двигатель |
| Старый насос NB по шильдику | Актуальная модель Grundfos NB или технический аналог | Реконструкция, ремонт, замена оборудования на объекте | Маркировку, мощность, присоединения, монтажную базу, рабочие условия |
| NB в проекте | Подбор по рабочей точке или замена на аналогичное решение | Новые инженерные системы и проектные поставки | ТЗ, график, температуру, давление, материалы, управление |
Что нужно для подбора насоса Grundfos NB
Можно отправить полное ТЗ или минимум данных. Если насос нужен на замену, приложите фото шильдика и общий вид узла.
Расход: м³/ч или л/с
Напор: м вод. ст.
Жидкость: вода, гликоль, тех. среда
Температура: рабочая и максимальная
Давление: на входе и в системе
Питание: напряжение и частота
Материалы: корпус, колесо, уплотнение
Присоединения: DN, PN, фланцы
Габариты: место монтажа и ограничения
Шильдик: фото старой модели
Управление: нужно ли частотное
Задача: оригинал или аналог
Каталог, мануал и рабочие поля Grundfos NB
Документы помогают проверить рабочие поля, конструкцию, инструкцию по монтажу и данные для проектного подбора.
Каталог Grundfos NB
Рабочие поля, данные для выбора модели и техническая информация.
Скачать каталогМануал Grundfos NB
Инструкция по монтажу, эксплуатации и обслуживанию.
Скачать мануалРабочее поле
Графики расхода и напора для предварительного выбора диапазона.
Смотреть графикиПодбор по шильдику
Для замены пришлите фото старой модели и условия эксплуатации.
Отправить данныеВопросы о подборе Grundfos NB
Собрали частые вопросы инженеров, снабжения и эксплуатации перед покупкой или заменой консольно-моноблочного насоса.
Как подобрать насос Grundfos NB?
Нужно определить рабочую точку: расход, напор, жидкость, температуру, давление, режим работы и ограничения по монтажу. После этого выбирается модель по рабочей кривой.
Для каких систем подходит Grundfos NB?
Серия NB применяется в системах водоснабжения, отопления, охлаждения, циркуляции, повышения давления, водоподготовки и технологических линиях.
Можно ли подобрать насос по фото шильдика?
Да. Фото шильдика помогает определить исходную модель, мощность, исполнение и данные для замены. Дополнительно нужны условия работы и фото обвязки.
Что важнее: расход или напор?
Оба параметра важны одновременно. Насос выбирают по рабочей точке, где требуемый расход соответствует требуемому напору с учётом потерь системы.
Как подобрать аналог Grundfos NB?
Сначала фиксируют рабочую точку и условия эксплуатации, затем сравнивают материалы, фланцы, габариты, двигатель, уплотнение и кривую насоса.
Можно ли использовать насос NB с частотным преобразователем?
Да, если это соответствует двигателю, гидравлике и задаче системы. Для переменных режимов нужно проверить диапазон регулирования и условия работы.
Как проверить, подойдёт ли насос по габаритам?
Нужно сверить монтажные размеры, фланцы, длину агрегата, положение патрубков и доступ для обслуживания.
Какие материалы выбрать для воды и гликоля?
Для воды и гликолевых смесей материалы и уплотнение подбирают по температуре, концентрации, давлению и требованиям проекта. Универсального исполнения нет.
Что делать, если старая модель NB недоступна?
Можно подобрать актуальную замену или аналог. Доступность и возможность поставки уточняются по запросу, а замена проверяется по рабочей точке и габаритам.
