CNP • горизонтальные многоступенчатые насосы
CNP CHL / CHLF(T) — подбор, цена и поставка
Горизонтальные многоступенчатые центробежные насосы для водоснабжения, повышения давления, охлаждения, циркуляции, водоподготовки и промышленных систем. Подберём модель по рабочей точке, материалам, температуре жидкости и условиям монтажа.
0,5–28 м³/ч диапазон подачи
6–64 м диапазон напора
0,37–4,4 кВт мощность
10 бар макс. рабочее давление
Важно для подбора: CHL/CHLF(T) — нормального всасывания, не самовсасывающие насосы.
Для корректной работы нужно проверить давление на входе, NPSH, температуру и фактическую рабочую точку.
купить • цена • подбор • поставка
Закрываем не просто «купить насос», а всю задачу подбора
По CHL важна не только цена. Один и тот же тип насоса может отличаться ступенями, материалом проточной части, температурным исполнением, питанием и режимом работы.
Цена CNP CHL
Рассчитаем стоимость по модели, материалам, исполнению и сроку поставки. Для части позиций цена уточняется при подборе.
Подбор по точке
Нужны подача, напор, жидкость, температура, давление на входе и режим работы. Без этого модель лучше не выбирать.
Поставка
Подберём складскую или заказную позицию, подготовим КП и поможем сверить маркировку перед заказом.
Документы
Каталог и руководство по эксплуатации доступны на странице. Чертежи и габариты — в отдельном блоке.
Замена аналога
Подберём замену Grundfos, Wilo, Lowara, Ebara или другого насоса по шильдику, фото и рабочей точке.
Если нужна быстрая цена — пришлите старую маркировку насоса или рабочую точку:
расход, напор, жидкость, температуру, питание и тип присоединения.
где применяются
CNP CHL подходит для чистой воды и близких к ней жидкостей
Серии CHL, CHLF и CHLF(T) применяют там, где нужен компактный горизонтальный насос с повышенным напором: в инженерных системах зданий, водоподготовке и технологических контурах.
Водоснабжение
Перекачивание чистой воды, повышение давления, подача воды в инженерных системах зданий и промышленных объектов.
Водоподготовка
Фильтрация, водоочистка, подготовка воды, контуры с чистой или условно чистой жидкостью без твёрдых включений.
Охлаждение и циркуляция
Системы кондиционирования, охлаждения, циркуляции и технологические контуры с контролируемой рабочей средой.
Орошение
Ирригация, поливочные линии и вспомогательные системы, где требуется стабильная подача при умеренном расходе.
Санитарно-техническое оборудование
Инженерные узлы, установки и системы, где важны компактность, нержавеющая проточная часть и нормальное всасывание.
Установки повышения давления
Одиночные насосы и составе повысительных решений. Конкретная схема автоматики уточняется при подборе.
серии и исполнения
CHL, CHLF и CHLF(T): чем отличаются серии
Все серии относятся к горизонтальным многоступенчатым насосам, но отличаются конструкцией проточной части и материалом входного/выходного патрубков. Подбор зависит от жидкости, температуры, давления и требований к материалам.

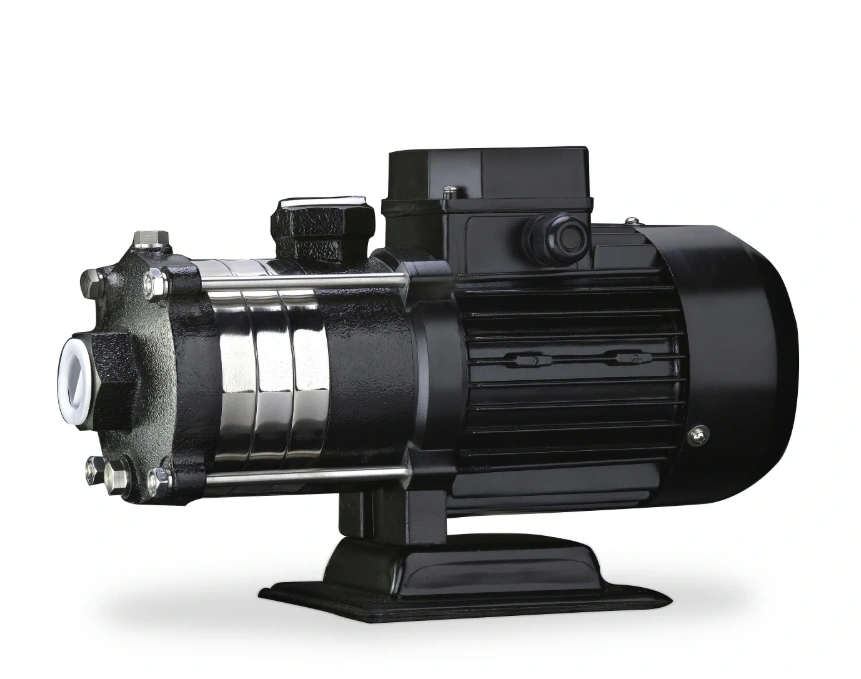

CNP CHL
Горизонтальный многоступенчатый насос с корпусом и проточной частью из нержавеющей стали. Базовый выбор для чистой воды и стандартных инженерных задач.
SS304 / SS316L по маркировке резьбовое соединение

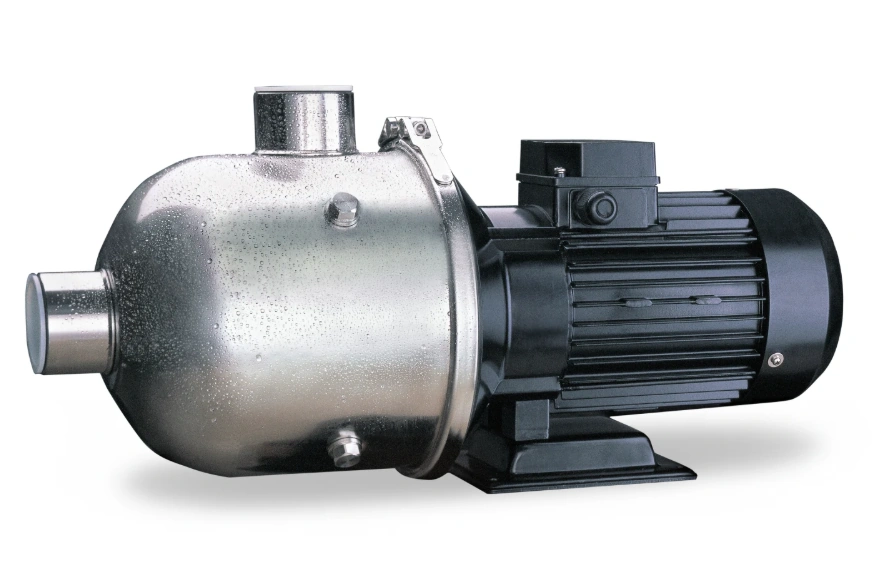

CNP CHLF
Исполнение с проточной частью из нержавеющей стали, включая входной и выходной патрубки. Выбирается, когда важна коррозионная стойкость по проточной части.
патрубки из нержавеющей стали для чистых жидкостей
CNP CHLF(T)
Исполнение CHLF(T) использует рабочие колёса и диффузоры из нержавеющей стали, а входной и выходной патрубки выполнены из чугуна.
патрубки ASTM25B компактное решение
Быстрое правило: если нужна максимальная коррозионная стойкость по патрубкам — смотрим CHLF.
Если среда стандартная и нужен более доступный вариант — проверяем CHL или CHLF(T).
Финальный выбор делается по жидкости и рабочей точке.
характеристики CNP CHL
Технические характеристики CNP CHL / CHLF(T)
Ниже — сводные параметры по серии. Точные значения зависят от модели, количества ступеней, исполнения, материала и электродвигателя.
| Параметр | Значение | Комментарий для подбора |
|---|---|---|
| Тип оборудования | Горизонтальный многоступенчатый центробежный насос нормального всасывания | Не является самовсасывающим насосом — важно проверить условия на входе. |
| Серии | CHL, CHLF, CHLF(T) | Отличаются конструкцией и материалом проточной части / патрубков. |
| Диапазон подачи | 0,5–28 м³/ч | Точная модель выбирается по рабочей точке Q/H. |
| Диапазон напора | 6–64 м | Подбор выполняется по кривой конкретной модели. |
| Мощность | 0,37–4,4 кВт | Зависит от модели, ступеней и питания. |
| Максимальное рабочее давление | до 10 бар | Давление на входе также ограничено максимальным рабочим давлением. |
| Температура жидкости | стандарт: −15…+70 °C; высокотемпературное исполнение: −15…+105 °C | Высокотемпературное исполнение уточняется при заказе. |
| Температура окружающей среды | не выше +40 °C | При превышении температуры требуется проверка мощности двигателя. |
| Частота | 50 Гц | 60 Гц — опция по маркировке, уточняется при подборе. |
| Напряжение | ≤3 кВт: 3×220/380 В; >3 кВт: 3×380 В; ≤2,4 кВт: 1×220 В по запросу | Перед заказом сверяем питание объекта и маркировку насоса. |
| Степень защиты | IP55 | Электродвигатель закрытого исполнения с воздушным охлаждением. |
| Класс изоляции | F | Стандартное исполнение электродвигателя. |
| Класс энергоэффективности | IE2; IE3 по запросу | Для проекта можно запросить энергоэффективное исполнение. |
| Присоединение | резьбовое | Размер зависит от модели и уточняется по габаритной таблице. |
| Перекачиваемая среда | чистые, неагрессивные, взрывобезопасные жидкости без твёрдых и длинноволокнистых включений | Для гликоля и нестандартных жидкостей требуется проверка исполнения. |
Параметры зависят от конкретной модели. Для точного подбора пришлите рабочую точку:
расход, напор, жидкость, температуру, давление на входе, питание и ограничения по габаритам.
рабочая точка Q/H
Диапазон рабочих характеристик CHL / CHLF(T)
Для предварительной оценки серия закрывает диапазон подачи 0,5–28 м³/ч и напора 6–64 м. Но финальная модель выбирается не по «максимальным цифрам», а по рабочей точке на кривой конкретного насоса.
Как читать диапазон: точка Q/H должна попадать в рабочую область модели.
При постоянной подаче лучше выбирать насос ближе к зоне высокого КПД.
При переменном водопотреблении дополнительно проверяется режим работы и автоматика.
конструкция насоса

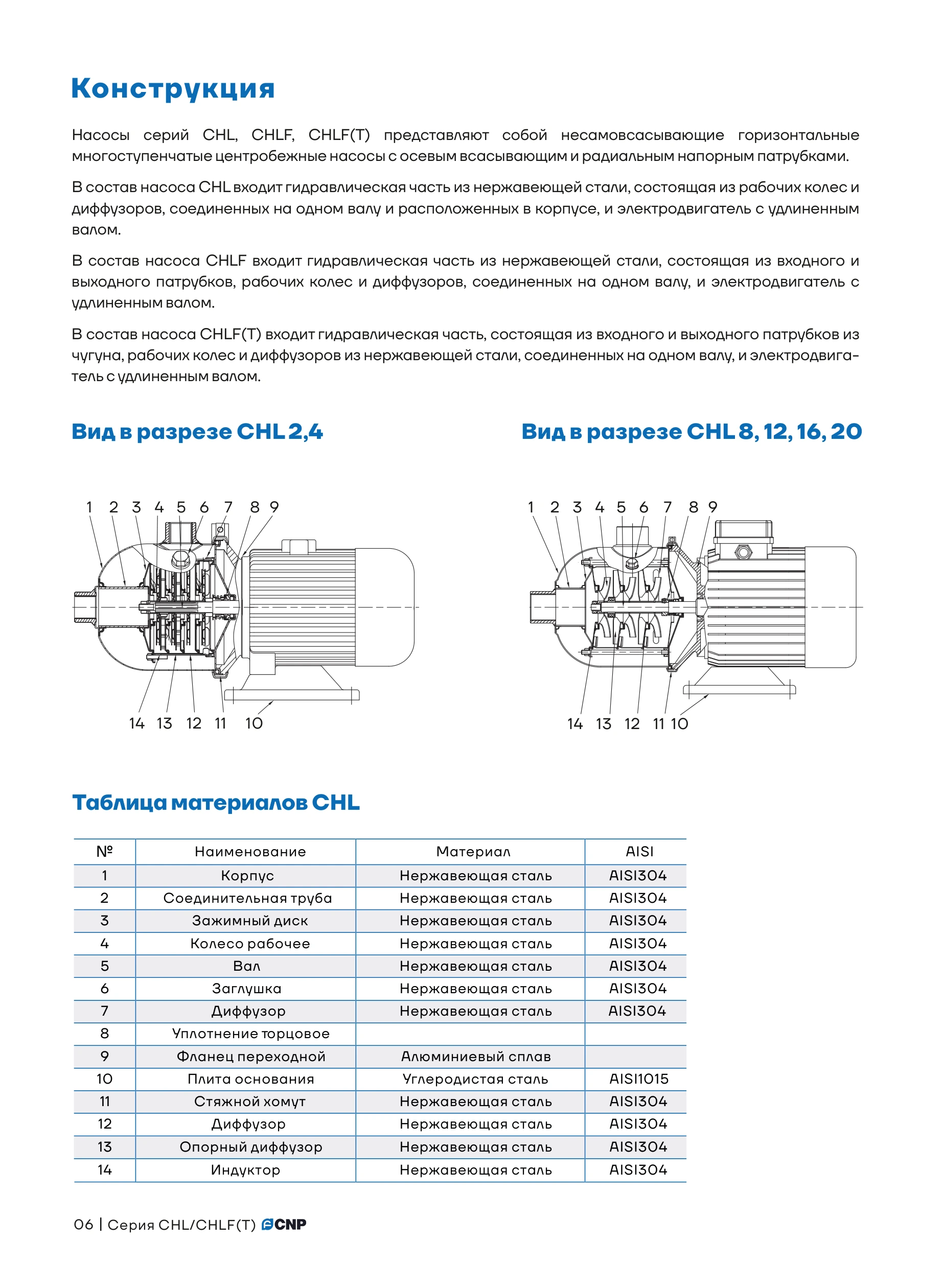

Конструкция CHL: компактный многоступенчатый насос на удлинённом валу
Насос состоит из электродвигателя с удлинённым валом и гидравлической части. Рабочие колёса и диффузоры формируют многоступенчатую схему, которая позволяет получить больший напор при компактном корпусе.
Осевое всасывание, радиальный напор
Такая компоновка удобна для встраивания в инженерные и технологические трубопроводы при поверхностной установке.
Рабочие колёса и диффузоры
Многоступенчатая гидравлика помогает получить высокий напор при сравнительно небольших габаритах насоса.
Торцевое уплотнение
Тип и материалы уплотнения уточняются при подборе. Для гликолесодержащих жидкостей требуется специальное исполнение.
Резьбовые присоединения
Размеры зависят от модели. Перед заменой аналога нужно сверить габариты, присоединения и направление патрубков.
материалы и ограничения
Материалы проточной части и ограничения по жидкости
Материалы зависят от серии и исполнения. Если жидкость отличается от воды по плотности, вязкости, температуре или химическому составу — насос нужно проверять отдельно.
| Узел | Материал | Комментарий |
|---|---|---|
| Корпус | нержавеющая сталь AISI304 | Для стандартного материального исполнения по таблице каталога. |
| Рабочее колесо | нержавеющая сталь AISI304 | Материал другого исполнения уточняется по маркировке. |
| Вал | нержавеющая сталь AISI304 | Для стандартного исполнения. |
| Диффузор / опорный диффузор | нержавеющая сталь AISI304 | Ключевой элемент многоступенчатой гидравлики. |
| Плита основания | углеродистая сталь AISI1015 | Материал основания не контактирует с рабочей жидкостью как проточная часть. |
| Узел | Материал | Комментарий |
|---|---|---|
| Входной патрубок | нержавеющая сталь AISI304 | В отличие от CHLF(T), патрубки выполнены из нержавеющей стали. |
| Выходной патрубок | нержавеющая сталь AISI304 | Подходит, когда важна стойкость патрубков к среде. |
| Рабочее колесо | нержавеющая сталь AISI304 | Для стандартного исполнения. |
| Подшипник | карбид вольфрама | Материал указан в таблице материалов каталога. |
| Торцевое уплотнение | уточняется при подборе | Для гликоля требуется специальное исполнение. |
| Узел | Материал | Комментарий |
|---|---|---|
| Входной патрубок | чугун ASTM25B | Отличие исполнения CHLF(T). |
| Выходной патрубок | чугун ASTM25B | Нужно учитывать при подборе под рабочую среду. |
| Рабочее колесо | нержавеющая сталь AISI304 | Стандартное исполнение по таблице материалов. |
| Диффузор | нержавеющая сталь AISI304 | Основная проточная гидравлика — нержавеющая сталь. |
| Вал | нержавеющая сталь AISI304 | Для стандартного исполнения. |
Нельзя перекачивать
Жидкости с твёрдыми, абразивными и длинноволокнистыми включениями, а также среды, не соответствующие назначению насоса.
Плотность и вязкость
Если жидкость плотнее или вязче воды, снижаются расход и напор, растёт энергопотребление. Подбор двигателя нужно проверять.
Гликоль
Для гликолесодержащих жидкостей требуется специальное исполнение: EPDM и торцевое уплотнение SS304+SIC/SIC+EPDM.
Для этиленгликоля и пропиленгликоля температура, концентрация и материалы проверяются отдельно.
Без проверки среды лучше не фиксировать модель в заказе.
аналоги и замена
Подберём CNP CHL как замену Grundfos, Wilo, Lowara, Ebara
CHL часто рассматривают как альтернативу горизонтальным многоступенчатым насосам других брендов. Но замена не делается только по названию серии — нужно сверить рабочую точку, материалы, питание, присоединения, габариты и режим эксплуатации.
Grundfos CM / CME
Подбор аналога по Q/H, материалам, температуре, питанию и требованиям к автоматике.
Wilo MHI
Проверяем рабочую точку, присоединения, габариты и исполнение электродвигателя.
Lowara e-HM
Сравниваем не только напор и подачу, но и материал проточной части, уплотнения и температурный режим.
Ebara Matrix
Для корректной замены нужны шильдик, фото узла, габариты и параметры рабочей жидкости.
Что прислать для замены насоса
1. Фото шильдика старого насоса.
2. Расход и напор или описание системы.
3. Жидкость, температура, концентрация гликоля.
4. Питание, присоединения, доступные габариты.
подбор насоса
Как мы подбираем CNP CHL / CHLF(T)
Цель подбора — не просто попасть в диапазон серии, а выбрать модель, которая будет нормально работать в вашей системе без кавитации, перегрева, лишнего энергопотребления и ошибок по материалам.
Собираем исходные данные
Расход, напор, жидкость, температура, давление на входе, режим работы, питание, место монтажа.
Проверяем рабочую точку
Смотрим, какая модель закрывает Q/H с нормальным запасом и без ухода в крайние зоны кривой.
Сверяем исполнение
Материал проточной части, температура, уплотнение, питание, присоединения, габариты и ограничения среды.
Готовим КП
Даём модель, цену, срок поставки, документы и при необходимости предлагаем аналог или альтернативное исполнение.
Для сложной среды или замены действующего насоса лучше прислать фото шильдика, фото узла,
схему обвязки и описание режима работы. Это быстрее, чем подбирать «на глаз».

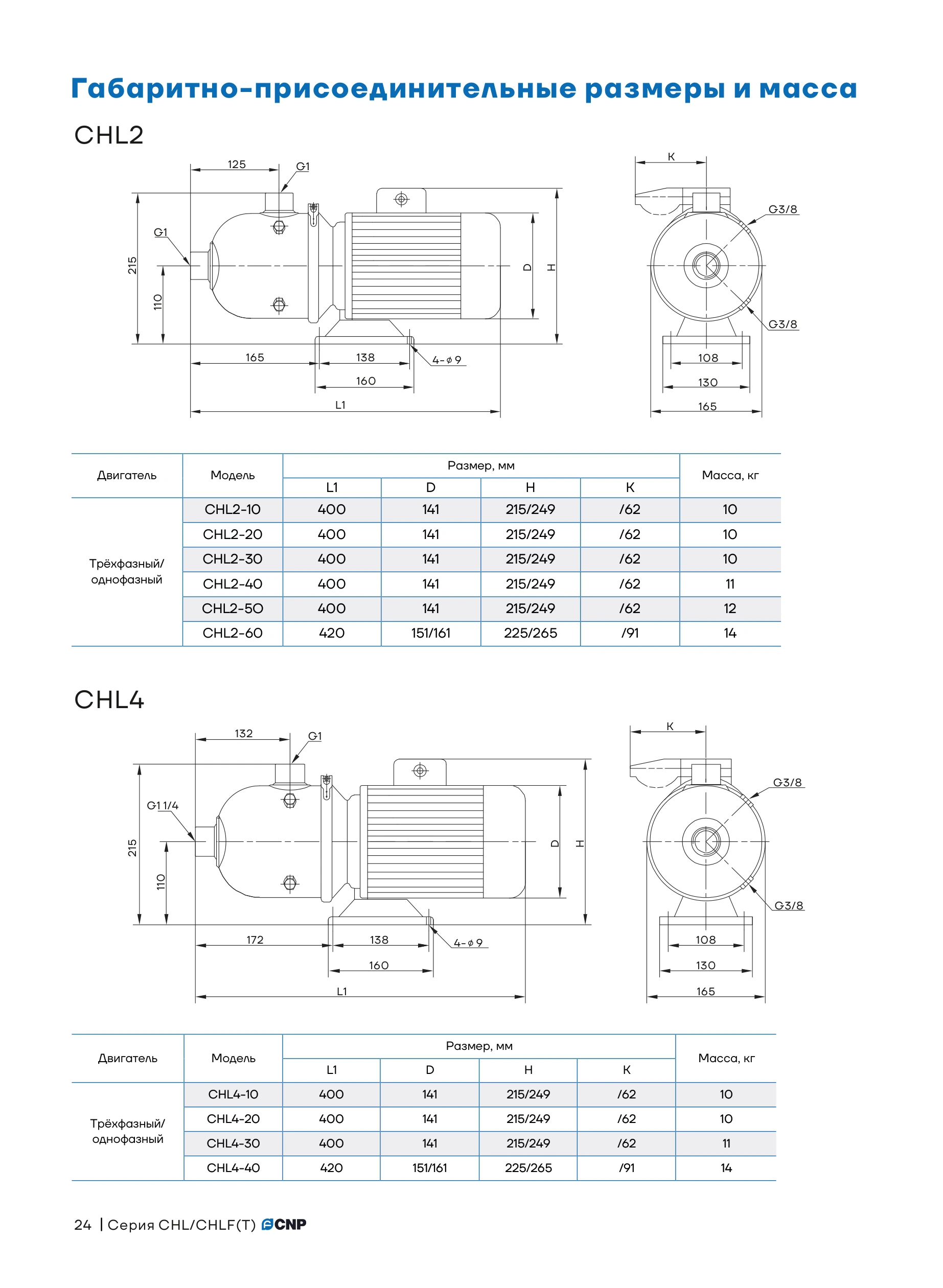

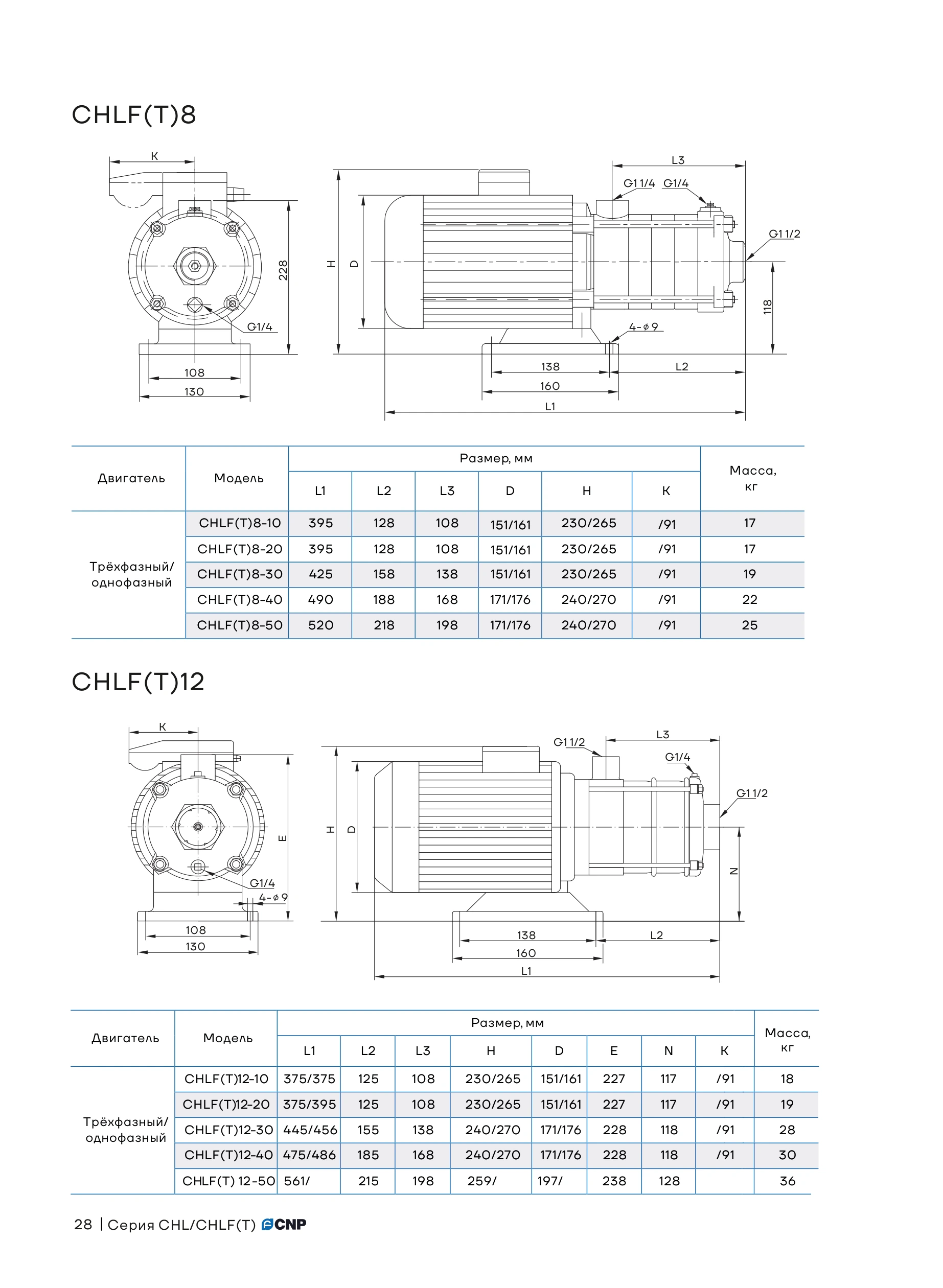

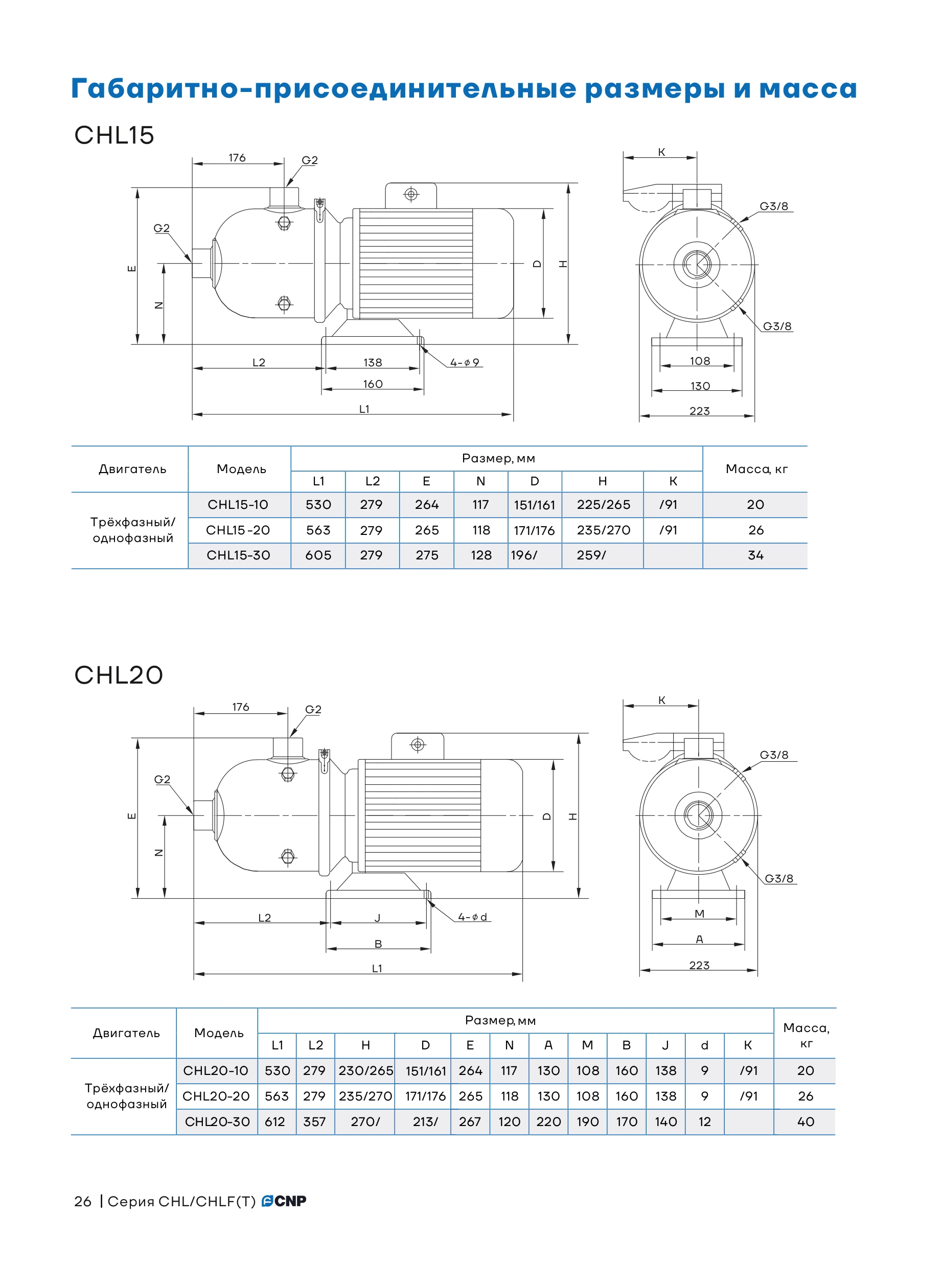

документация и чертежи

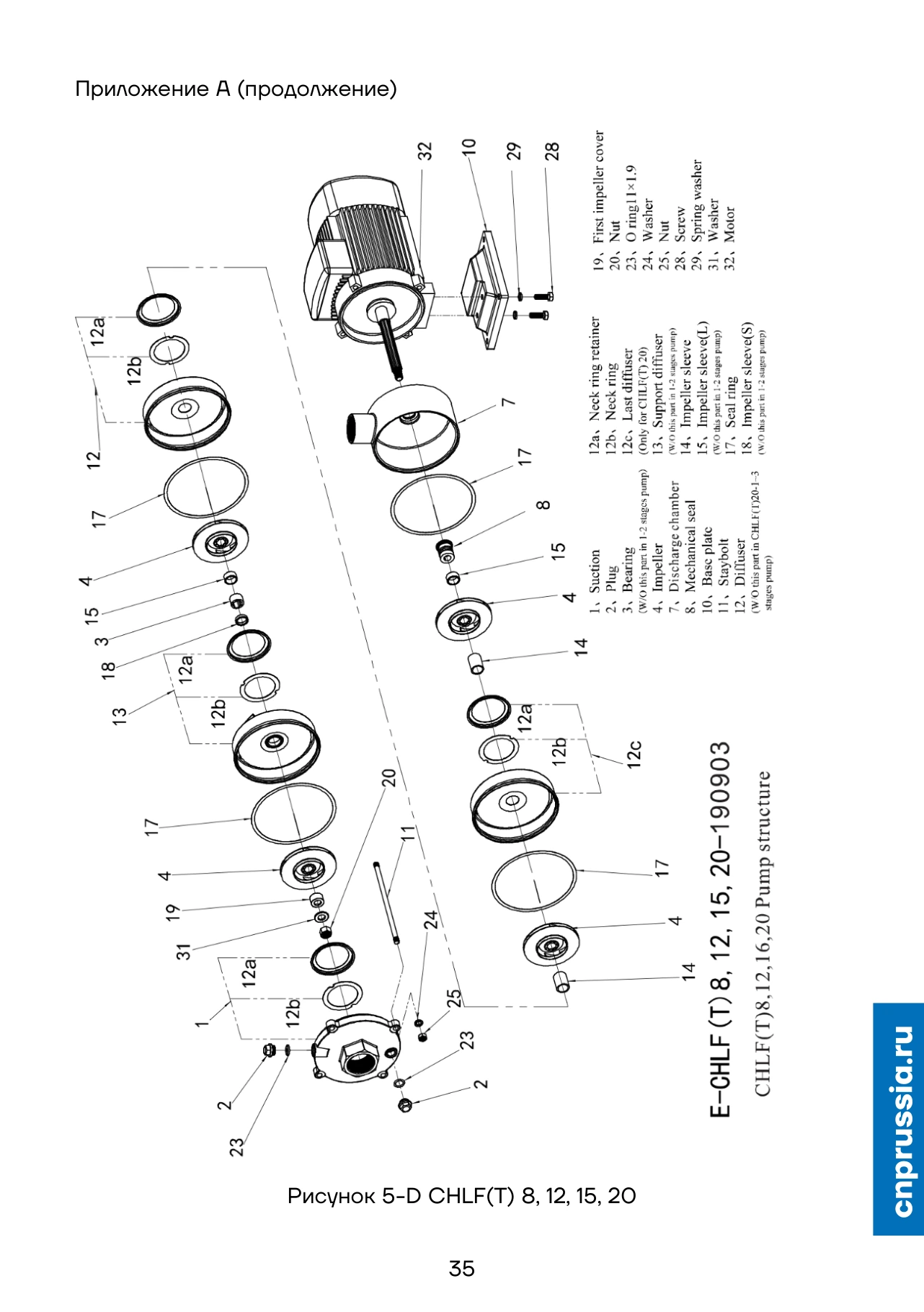

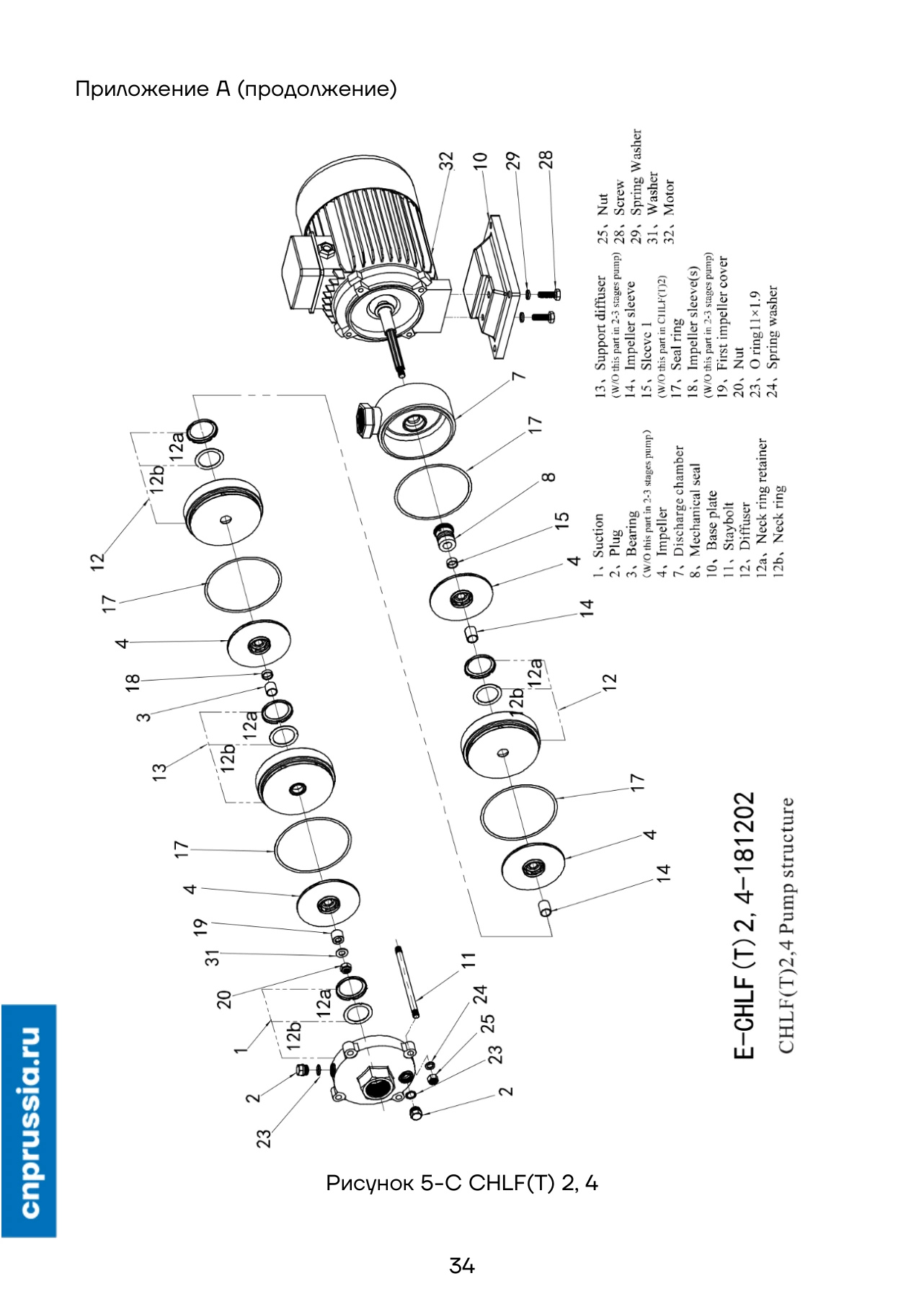

Каталог, РЭ, габариты и взрыв-схемы
Документы нужны для проектирования, проверки габаритов, замены аналогов и корректного монтажа. Ниже — ссылки на PDF и технические изображения из предоставленных материалов.
Каталог CHL
Технический каталог с рабочими диапазонами, конструкцией, материалами и габаритами.
Паспорт и РЭ
Руководство по монтажу, эксплуатации, безопасности, запуску и обслуживанию.
FAQ
Частые вопросы по CNP CHL / CHLF(T)
Короткие ответы для инженера, снабжения и заказчика, который подбирает горизонтальный многоступенчатый насос.
Можно, если это повторная закупка точно такой же модели. Для нового объекта лучше подбирать насос по расходу,
напору, жидкости, температуре, давлению на входе и режиму работы.
Нет. CHL / CHLF(T) — насосы нормального всасывания. Перед запуском насос должен быть заполнен жидкостью,
а условия на всасывании нужно проверить по системе.
В стандартном исполнении — от −15 до +70 °C. В высокотемпературном исполнении — от −15 до +105 °C.
Исполнение нужно подтвердить по маркировке и заказу.
Да, но требуется специальное исполнение: уплотнительные кольца EPDM и торцевое уплотнение SS304+SIC/SIC+EPDM.
Концентрацию, температуру и тип гликоля нужно проверять при подборе.
Часто сравнивают с Grundfos CM/CME, Wilo MHI, Lowara e-HM, Ebara Matrix и другими горизонтальными
многоступенчатыми насосами. Но замену нужно делать по рабочей точке, материалам, габаритам и присоединениям.
Маркировка модели или параметры: расход, напор, жидкость, температура, питание, материал проточной части,
исполнение по температуре и требования к сроку поставки.
Максимальный напор не показывает, как насос будет работать в вашей системе. Важна рабочая точка:
какой расход нужен при каком напоре и в каком режиме насос будет работать большую часть времени.
