Grundfos UPA - компактное повышение давления

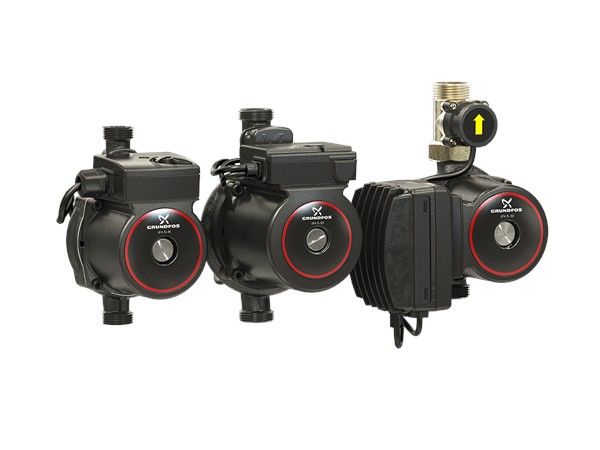

Повысительные насосы Grundfos UPA для систем водоснабжения
Подбор и поставка компактных насосов UPA для повышения давления в существующей системе водоснабжения частного дома, квартиры или отдельной точки водоразбора. Поможем выбрать модель по расходу, напору, материалу корпуса и условиям монтажа.
UPA 15-90 UPA 15-90 N UPA 15-120 UPA 15-160
1 x 230 В питание 50 Гц
до 10 бар макс. давление системы
< 43 дБ низкий уровень шума
Для чего применяется
Когда стоит выбрать Grundfos UPA
UPA - это малый повысительный насос для случаев, когда давление в существующей системе водоснабжения недостаточно для комфортной работы душа, смесителя, водонагревателя или бытовой точки водоразбора.
Повышение давления
Насос устанавливается в существующую линию водоснабжения и помогает поднять давление на точке водоразбора.
Автоматическая работа
Запуск и останов выполняются по реле протока. Насос включается при открытии крана и отключается при снижении протока.
Компактный монтаж
Насос с мокрым ротором занимает мало места, работает тихо и подходит для бытовых систем с пресной или хлорированной питьевой водой.
Области применения
- частные дома и коттеджи с недостаточным давлением воды;
- квартиры и небольшие бытовые системы водоснабжения;
- душевые, смесители, водонагреватели и отдельные точки водоразбора;
- пресная вода и хлорированная питьевая вода;
- замена старого повысительного насоса UPA по шильдику или параметрам системы.
Важно учесть перед подбором
- UPA не предназначен для дизельного топлива, бензина и других воспламеняющихся жидкостей;
- насос не используют для агрессивных жидкостей, кислот и морской воды;
- если нужно повысить давление сразу на весь дом с несколькими одновременными точками, может потребоваться насосная станция или установка повышения давления;
- подбор выполняется по расходу, напору, входному давлению, температуре воды и режиму работы.
Для точного подбора пришлите фото шильдика старого насоса, схему подключения, количество точек водоразбора и описание проблемы: слабый душ, нестабильная работа водонагревателя, падение давления на втором этаже или другая ситуация.
Модельный ряд
Основные исполнения UPA
В линейке используются модели с разным максимальным напором и материалом корпуса. Наличие конкретной модели и возможность поставки уточняются по запросу.
| Модель | Назначение | Корпус | Реле протока | Когда выбирать |
|---|---|---|---|---|
| UPA 15-90 | Компактное повышение давления в бытовой системе | Чугун с катафорезным покрытием | Встроенное | Для базовых задач повышения давления на отдельной линии |
| UPA 15-90 N | Исполнение для питьевой воды с корпусом из нержавеющей стали | Нержавеющая сталь EN 1.4308 / AISI 304 C15 | Встроенное | Когда важен корпус из нержавеющей стали |
| UPA 15-120 | Повышение давления с большим напором относительно UPA 15-90 | Чугун с катафорезным покрытием | Встроенное | Когда требуется больший запас по напору |
| UPA 15-160 | Повышение давления в бытовых системах с более высоким требованием по напору | Уточняется по конкретному исполнению | Выносное | Когда требуется старшая модель линейки UPA |
Характеристики
Рабочие параметры для проверки при подборе
Ниже указаны ключевые данные по серии. Итоговые параметры подбираются по конкретной модели, рабочей точке и условиям монтажа.
| Параметр | Значение для серии UPA | Комментарий для подбора |
|---|---|---|
| Перекачиваемая жидкость | Пресная вода, хлорированная питьевая вода | Агрессивные и воспламеняющиеся жидкости не подходят |
| Температура жидкости | от +2 до +95 °C | Проверяется по фактическому режиму системы |
| Температура окружающей среды | от +2 до +40 °C | Важно для места установки |
| Минимальное давление на входе | 0,2 бар | Насос не должен работать без заполнения водой |
| Максимальное давление в системе | 10 бар | Сверяется с давлением водопровода и арматурой |
| Уровень шума | < 43 дБ(А) | Подходит для бытового размещения при корректном монтаже |
| Степень защиты | IPX2D | Монтаж выполняется с соблюдением требований руководства |
| Питание | 1 x 230 В, 50 Гц | Подходит для однофазной бытовой сети |
| Максимальная потребляемая мощность | UPA 15-90 (N): 120 Вт; UPA 15-120: 200 Вт; UPA 15-160: 180 Вт | Уточняется по модели и шильдику |
| Минимальный расход включения | 1,5 л/мин; 1,7 л/мин; 1,8 л/мин в зависимости от модели | Если проток слишком мал, насос может не запускаться |

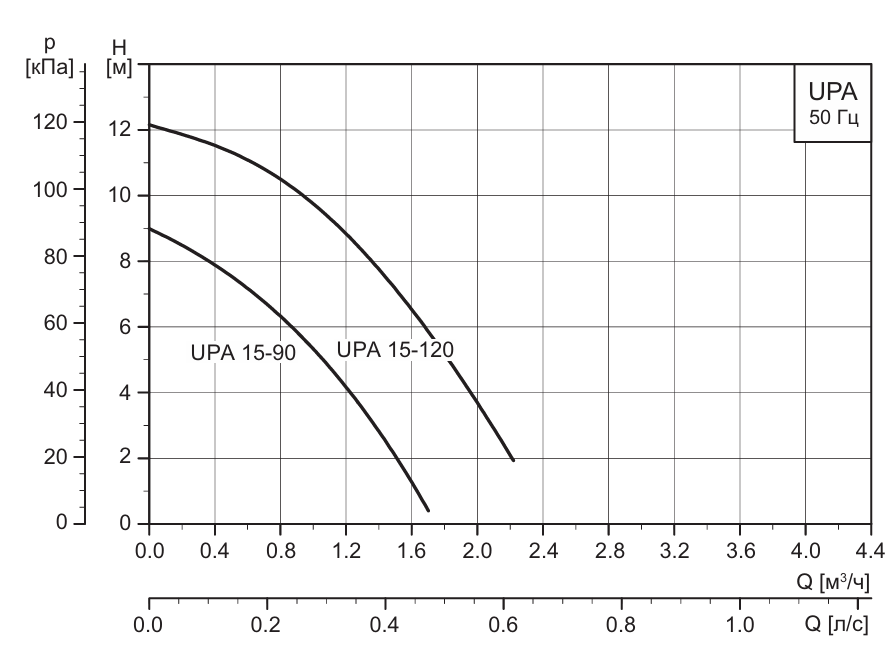

Рабочее поле
График подбора UPA по расходу и напору
Рабочее поле помогает быстро оценить, какая модель ближе к требуемой точке. Для точного выбора нужно знать расход в м³/ч или л/мин, требуемую прибавку давления и доступное давление на входе.
Если рабочая точка находится за пределами поля UPA, лучше рассмотреть другую схему повышения давления: насосную станцию, компактную установку или отдельную систему с баком и автоматикой.

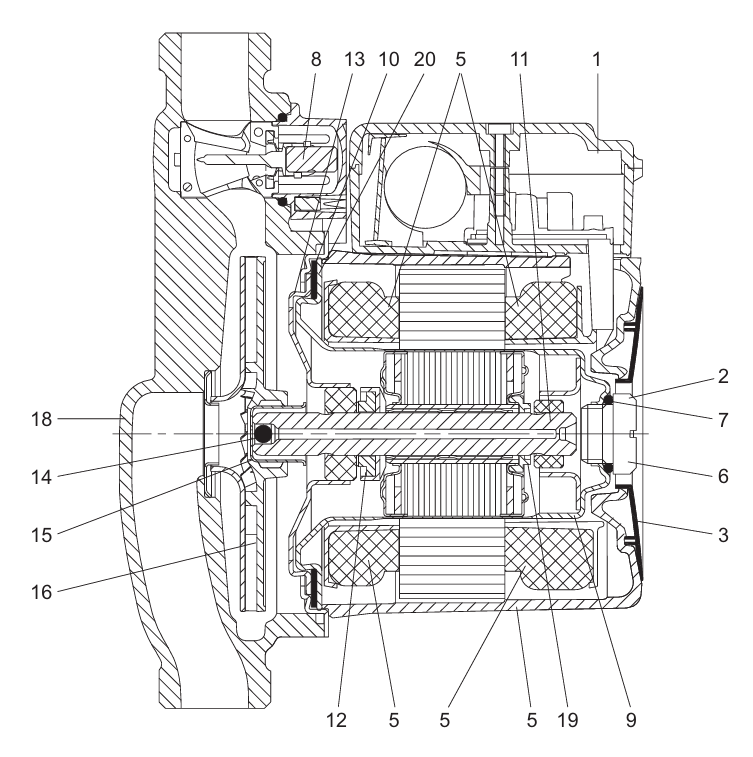

Конструкция
Мокрый ротор, компактный корпус и автоматический запуск
Насос и электродвигатель образуют единый узел без уплотнения вала. Подшипники смазываются перекачиваемой жидкостью, а охлаждение электродвигателя также выполняется жидкостью.
Что внутри
- герметичная гильза ротора из нержавеющей стали;
- керамические подшипники и графитовый упорный подшипник;
- рабочее колесо из композита PP 30 % GF;
- уплотнения из EPDM;
- обратный клапан и реле протока;
- корпус из чугуна с катафорезным покрытием или нержавеющей стали в зависимости от модели.
Подбор
Как мы подбираем насос UPA
Для бытовых повысительных насосов важно не только подобрать напор, но и проверить входное давление, минимальный проток для запуска, материал корпуса и место установки.
1
Смотрим задачу
Где не хватает давления: душ, кран, водонагреватель, второй этаж или вся линия.
2
Сверяем расход
Определяем количество точек водоразбора и фактический расход воды.
3
Проверяем напор
Сравниваем требуемую прибавку давления с рабочим полем UPA.
4
Выбираем исполнение
Подбираем модель, корпус, автоматику и проверяем доступность поставки.
Замена оборудования
Поможем заменить старый UPA или подобрать альтернативу
Если старый насос Grundfos UPA больше не запускается, не создает давление, шумит или не подходит по производительности, можно подобрать замену по шильдику, габаритам и рабочей точке.
Замена по модели
Подберем вариант вместо UPA 15-90, UPA 15-90 N, UPA 15-120 или UPA 15-160 с учетом подключения и условий работы.
Подбор по задаче
Если модель неизвестна, достаточно описать систему и прислать фото насоса, места монтажа и точки водоразбора.
Альтернативная схема
Если UPA не закрывает задачу, предложим другой тип оборудования: повысительную установку, насосную станцию или комплект автоматики.
В заявках часто встречается написание «Грундфос UPA». Для подбора лучше указать точную маркировку с шильдика: UPA 15-90, UPA 15-90 N, UPA 15-120 или UPA 15-160.
Документы
Каталоги и руководства для сверки характеристик
Документы помогают проверить рабочее поле, конструкцию, условия эксплуатации, монтаж и ограничения по применению.
Руководство Grundfos UPA
Паспорт, монтаж и эксплуатация UPA RU/KZ/KG/AM. Используется для проверки условий работы и технических данных.Databooklet Grundfos
Дополнительный технический документ для сверки данных при подборе оборудования.Вопросы
Частые вопросы по UPA
Собрали ответы, которые помогают быстрее понять, подходит ли UPA под вашу задачу.
Можно ли поставить Grundfos UPA на весь дом?
Иногда можно, но UPA чаще подбирают для компактного повышения давления в существующей бытовой линии или на отдельных точках водоразбора. Если одновременно работают несколько душей, санузлов или потребителей, лучше проверить рабочую точку и рассмотреть насосную станцию или установку повышения давления.
UPA включается автоматически?
Да, серия UPA работает по реле протока. При открытии крана появляется проток, насос запускается. При снижении протока ниже минимального значения насос отключается.
Чем отличается UPA 15-90 N?
UPA 15-90 N отличается корпусом из нержавеющей стали. У стандартного UPA 15-90 корпус выполнен из чугуна с катафорезным покрытием.
Можно ли использовать UPA для горячей воды?
Серия допускает температуру перекачиваемой жидкости от +2 до +95 °C, но применимость нужно проверять по конкретной системе, монтажу и требованиям руководства.
Что нужно для подбора насоса?
Нужны расход, требуемая прибавка давления, входное давление, температура воды, количество точек водоразбора, фото шильдика старого насоса и фото места установки.
Заявка на подбор
Подберем Grundfos UPA под вашу систему водоснабжения
Пришлите параметры или фото старого насоса. Мы проверим рабочую точку, подскажем подходящую модель, возможность поставки, альтернативы и комплектующие для монтажа.
