Дозировочные насосы CNP: CK, GM, FROY и JX
Подберём дозировочный насос по расходу, противодавлению, составу и температуре реагента, материалу дозирующей головки, способу управления и требованиям к монтажу.
Электромагнитные CK Механические мембранные GM Гидравлические мембранные FROY Плунжерные JX
до 1200 л/ч максимальная подача серии JX
до 500 бар максимальное давление серии JX
4 типа привода от соленоида до гидравлической мембраны
PVC • PVDF • SS316 подбор материала по реагенту
Купить без ошибки в подборе
Цена, подбор, замена и документы — в одной заявке
Стоимость зависит от модели, материала головки, присоединения, исполнения двигателя, автоматики и комплектации линии.
Нужен подбор
Сопоставим тип привода, рабочую точку, вязкость, газосодержание, температуру и химическую совместимость.
Нужна замена
Подберём CNP по шильдику, старой модели, габаритам, присоединениям и сигналам управления.
Нужны документы
Каталог, руководство, паспортные данные, схема монтажа и характеристики конкретной модели.
Области применения
Дозирование реагентов в водоподготовке и промышленности
Серия выбирается не только по расходу и давлению. Ключевое значение имеют химический состав среды, температура, вязкость, наличие газа или кристаллизации и требуемый способ управления.
Водоподготовка
- коррекция pH;
- коагулянты и флокулянты;
- реагенты обратного осмоса;
- дезинфекция и хлорирование.
Очистка сточных вод
- нейтрализация;
- дозирование химических реагентов;
- подготовка осадка;
- локальные очистные сооружения.
Химия и нефтехимия
- ингибиторы и присадки;
- технологические реагенты;
- точная подача в напорные линии;
- исполнения под агрессивные среды.
Энергетика
- водно-химические режимы;
- реагентное хозяйство котельных;
- подготовка подпиточной воды;
- корректирующее дозирование.
Пищевая и фармацевтическая отрасли
- дозирование технологических добавок;
- мойка и санитарная обработка;
- подбор материалов по среде;
- стабильная повторяемость подачи.
Металлургия и горная промышленность
- реагентные линии;
- высокое противодавление;
- вязкие чистые среды;
- тяжёлые режимы эксплуатации.
Какую серию выбрать
Четыре решения под разные режимы дозирования
Переключите вкладку, чтобы посмотреть назначение, конструкцию и предельные параметры выбранной серии.
Компактное автоматизированное дозирование

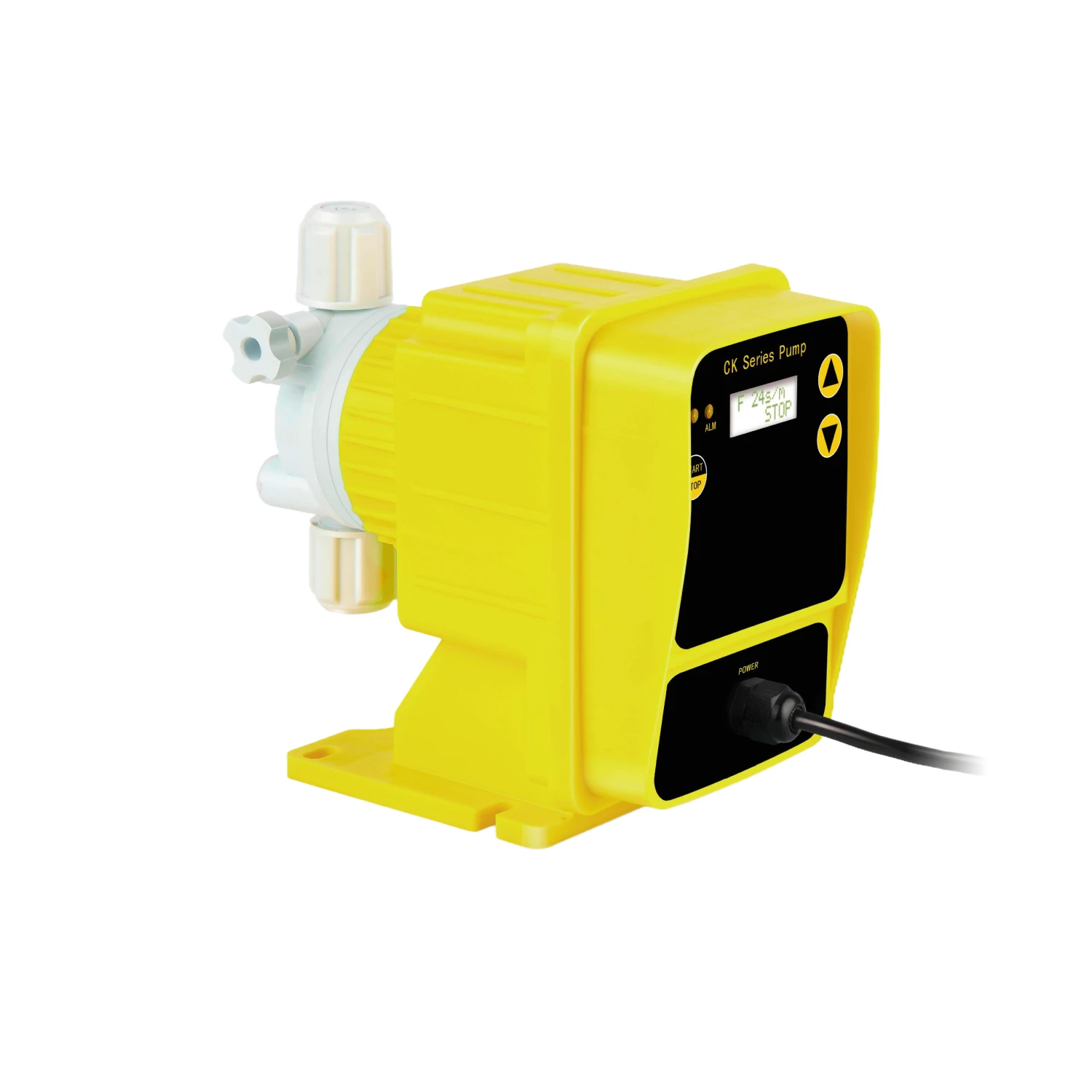

CNP CK — мембранный насос с соленоидным приводом
Подходит для малых и средних расходов, когда важны компактность, регулирование 0–100% и интеграция в систему управления. Исполнения CKF, CKG и CKC различаются способом управления.
- CKF — ручная регулировка;
- CKG — ручное управление и вход 4–20 мА;
- CKC — ручное управление и импульсный сигнал;
- головка из PP или PVDF, мембрана PTFE.
до 110 л/ч подача
до 16 бар противодавление
0–100% регулирование
220 В 50 Гц, 1 фаза
Универсальное промышленное решение

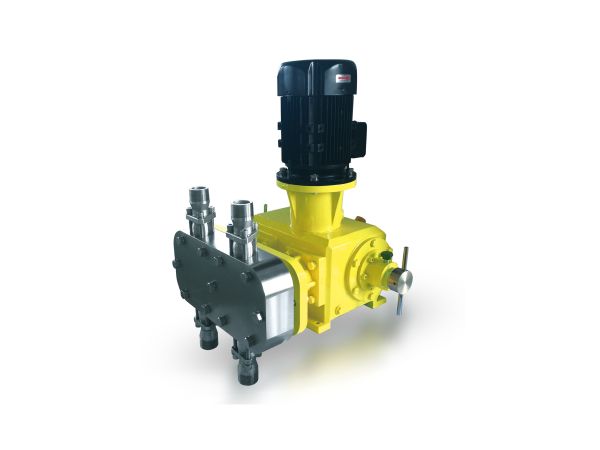

CNP GM — механический мембранный дозировочный насос
Для стабильного дозирования в водоподготовке и промышленности. Механически приводимая мембрана отделяет привод от реагента, а выбор материалов головки помогает адаптировать насос к среде.
- мембрана PTFE с эластичным слоем;
- дозирующая головка PVC, PVDF или SS316;
- масляная ванна и червячная передача;
- варианты двигателя 1×220 В и 3×380 В.
до 500 л/ч подача GM
до 12 бар зависит от модели
±1% установившийся режим
до +40°C температура жидкости
Высокое давление и защита мембраны

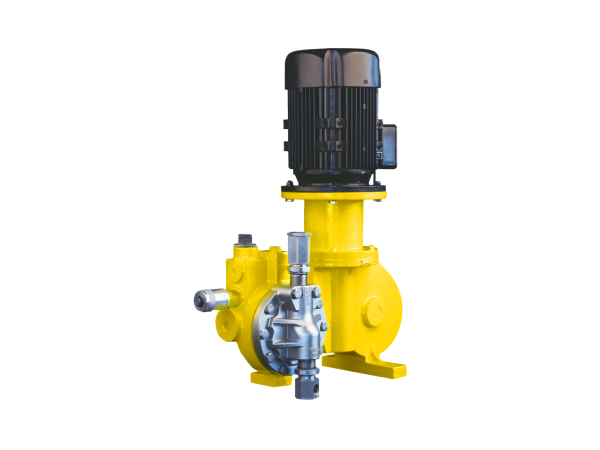

CNP FROY — гидравлический мембранный дозировочный насос
Гидравлический привод снижает нагрузку на мембрану. Встроенный регулируемый предохранительный клапан защищает мембрану и дозирующую головку от избыточного давления.
- гидравлически приводимая PTFE-мембрана;
- головки PVC, PVDF или SS316;
- обслуживаемая конструкция обратного клапана;
- серии RA, RB, RH, RP, RT и RW внутри линейки.
до 329 л/ч подача FROY
до 211 бар давление FROY
±1% установившийся режим
до +40°C температура жидкости
Максимальное давление и высокая температура

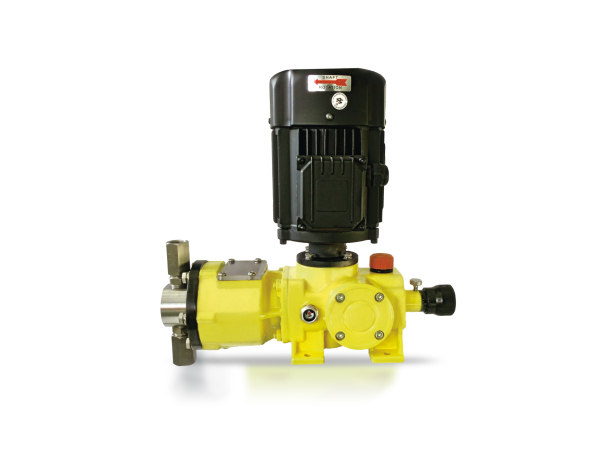

CNP JX — механический плунжерный дозировочный насос
Плунжер напрямую контактирует с перекачиваемой средой. Серия предназначена для чистых сред без твёрдых частиц, в том числе вязких, когда требуется высокое давление и температура до +100°C.
- головка SS304 или SS316;
- износостойкая уплотнительная группа;
- самоочищающийся обратный клапан;
- регулировка подачи во время работы.
до 1200 л/ч подача JX
до 500 бар давление JX
±1% установившийся режим
до +100°C температура жидкости
Предельные подача и давление относятся к разным моделям внутри серии и не должны восприниматься как одна рабочая точка.
Сравнение серий
Технические ориентиры для предварительного выбора
Финальная модель подбирается по конкретной рабочей точке и таблице исполнения: максимальная подача обычно соответствует меньшему допустимому противодавлению.
| Серия | Тип привода | Подача | Давление | Регулирование | Температура жидкости | Материалы / управление |
|---|---|---|---|---|---|---|
| CK CKF / CKG / CKC | Электромагнитный, мембранный | до 110 л/ч | до 16 бар | 0–100% | Уточняется по модели и РЭ | PP или PVDF; PTFE-мембрана; ручное, 4–20 мА либо импульс |
| GM GM0002–GM0500 | Механический, мембранный | 2,25–500 л/ч | до 12 бар, снижается с ростом подачи | 30–100%; до 0% с меньшей точностью | до +40°C | PVC, PVDF, SS316; 1×220 / 3×380 В; исполнение под ПЧ |
| FROY RA / RB / RH / RP / RT / RW | Гидравлический, мембранный | до 329 л/ч | до 211 бар | 30–100%; до 0% с меньшей точностью | до +40°C | PVC, PVDF, SS316; встроенный предохранительный клапан |
| JX JX10/50.0–JX1200/0.5 | Механический, плунжерный | 10–1200 л/ч | до 500 бар, зависит от модели | 10–100%; до 0% с меньшей точностью | до +100°C | SS304 / SS316; 1×220 / 3×380 В; исполнение под ПЧ |
Важно для спецификации
Точность ±1% указана для установившегося режима. Реальная
работа зависит от противодавления, заполнения всасывающей
линии, вязкости, газосодержания, состояния клапанов и
правильности монтажа.
Логика выбора
От задачи — к типу дозировочного насоса
Начните с серии CK
Когда требуется компактный насос, управление по 4–20 мА или импульсу и давление до 16 бар. Тип управления обязательно сверяется с индексом CKF, CKG или CKC.
Рассмотрите серию GM
Когда нужен моторный механический мембранный насос до 500 л/ч с выбором материала головки и возможностью исполнения под преобразователь частоты.
Выбирайте FROY
Когда требуется гидравлическая мембрана, встроенная защита от избыточного давления и рабочие варианты до 211 бар.
Проверяйте серию JX
Для чистых сред без твёрдых частиц, когда нужен плунжерный насос до 500 бар либо повышенная температура. Совместимость уплотнений проверяется отдельно.
Не выбирайте по одному максимальному числу
У модели с максимальной подачей не будет одновременно
максимального давления. Рабочую точку нужно искать в таблице
конкретной модели.
Конструкция и материалы
Что контактирует с реагентом и влияет на ресурс
Для химической стойкости важны не только материал головки, но и мембрана, шарики, седла клапанов, уплотнения, концентрация и температура среды.
CK
Соленоид перемещает PTFE-мембрану. Доступны головки PP или PVDF, керамический шарик и уплотнения FPM либо EPDM.

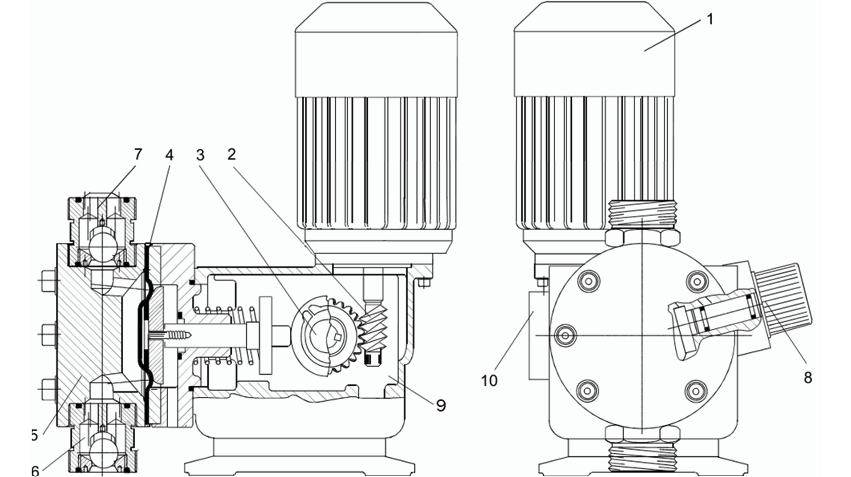

GM
Механический привод мембраны. Композит PTFE и эластичной резины отделяет реагент от приводной части. Головки PVC, PVDF или SS316.
FROY
Гидравлически приводимая PTFE-мембрана и встроенный регулируемый предохранительный клапан. Головки PVC, PVDF или SS316.

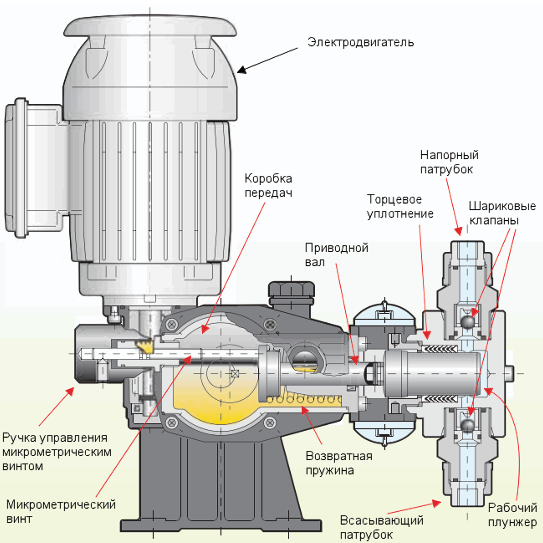

JX
Плунжер напрямую контактирует со средой. Головка SS304/SS316, уплотнительная группа с графитовым волокном, материалы уплотнений — по среде.
Монтаж и эксплуатация
Насос — только один элемент дозировочной линии
Стабильность подачи зависит от всасывающей линии, противодавления, клапанов, фильтрации, защиты от опорожнения ёмкости и демпфирования пульсаций.
Что проверить до заказа
- название, концентрацию, температуру, плотность и вязкость реагента;
- наличие газа, кристаллизации, осадка или твёрдых частиц;
- минимальную, рабочую и максимальную подачу;
- давление в точке впрыска и возможные скачки давления;
- высоту всасывания, длину и диаметр трубок;
- материал головки, клапанов и уплотнений;
- питание, взрывозащиту и сигналы управления.
Ограничения, которые нельзя пропускать
- JX предназначен для сред без твёрдых частиц;
- химическая совместимость подтверждается для конкретной концентрации и температуры;
- значения NPSH в предоставленном каталоге не указаны — проверяются высота всасывания, давление на входе и потери линии;
- для соответствующих исполнений CK предусмотрен вход датчика уровня; защиту других серий определяют проектом;
- монтаж и электрическое подключение выполняет квалифицированный персонал.
Типовая последовательность элементов линии
Ёмкость реагента
Фильтр на всасывании
Дозировочный насос
Демпфер пульсаций
Манометр и клапаны
Инжекционный узел
Безопасность
Перед обслуживанием оборудование обесточивают и исключают
случайное включение. Насос закрепляют на основании,
обеспечивают доступ для осмотра и используют инжекционный
клапан против обратного тока и сифонирования.
Аналог и замена
Подбор CNP вместо существующего дозатора
Прямая замена по одному расходу ненадёжна. Сверяются рабочая точка, материалы, присоединения, управление, габариты и условия всасывания.
Данные со шильдика
Производитель, модель, расход, давление, мощность, питание, частота ходов и код материалов.
Условия процесса
Реагент, концентрация, температура, вязкость, плотность, газосодержание и давление в точке впрыска.
Монтажные ограничения
Резьба или фланец, направление патрубков, доступное место, высота всасывания, сигналы и взрывозащита.
Инженерный подбор
Как формируется спецификация дозировочного насоса
01
Фиксируем рабочую точку
Рабочая и минимальная подача, давление в линии, режим работы и требуемый диапазон регулирования.
02
Проверяем свойства среды
Состав, концентрация, температура, плотность, вязкость, газовыделение, кристаллизация и примеси.
03
Выбираем тип и материалы
CK, GM, FROY или JX; затем материал головки, мембраны, клапанов, плунжера и уплотнений.
04
Определяем управление
Ручное, 4–20 мА, импульсное, датчик уровня, исполнение двигателя под ПЧ или специальные опции.
05
Проверяем монтаж
Присоединения, высоту всасывания, обвязку, демпфер пульсаций, противодавление, фильтр и защитные устройства.
06
Выдаём предложение
Модель, код исполнения, основные параметры, комплектующие, документы, стоимость и срок поставки.
Документы
Каталог и руководства по эксплуатации
Ссылки открываются в новой вкладке. Габариты, материалы и исполнение конкретной модели нужно сверять по каталогу и маркировке.
Технический каталог CNP
PDFВсе серии дозировочных насосов, модельные ряды, материалы, присоединения, габариты, аксессуары и таблица химической совместимости.
Открыть каталогРуководство по дозирующим насосам
PDFОбщие требования по монтажу, эксплуатации, безопасности, обслуживанию и работе с оборудованием.
Открыть руководствоРуководство CNP CK
PDFМонтаж и эксплуатация электромагнитных мембранных насосов CK, требования безопасности и настройка управления.
Открыть РЭ CKFAQ
Частые вопросы о дозировочных насосах CNP
Сколько стоит дозировочный насос CNP?
Цена зависит от серии, рабочей точки, материала дозирующей
головки, присоединения, двигателя, способа управления и
дополнительных устройств. Для расчёта нужны расход,
давление и данные о реагенте.
Как выбрать между CK, GM, FROY и JX?
CK используют для компактного электромагнитного дозирования
и автоматизации; GM — как универсальный моторный
механический мембранный насос; FROY — для высоких давлений
с гидравлической мембраной; JX — для чистых сред, высоких
давлений и температуры до +100°C.
Можно ли получить одновременно максимальную подачу и максимальное давление?
Нет, предельные значения относятся к разным моделям.
С увеличением подачи допустимое противодавление обычно
снижается. Рабочую точку сверяют по таблице модельного ряда.
Как проверить совместимость насоса с кислотой, щёлочью или гипохлоритом?
Нужно знать точное вещество, концентрацию и температуру.
Затем проверяются головка, мембрана, клапаны и уплотнения.
Одного названия материала корпуса для подтверждения
совместимости недостаточно.
Какая серия поддерживает сигнал 4–20 мА?
В электромагнитной линейке CK вход 4–20 мА предусмотрен для
исполнения CKG. CKC предназначен для импульсного управления,
CKF — для ручной регулировки.
Можно ли регулировать моторные насосы преобразователем частоты?
В каталоге для GM и JX предусмотрены исполнения двигателя
для работы с преобразователем частоты. ПЧ не входит в
комплект и должен иметь векторное управление и защиту от
перегрузки. Конкретное исполнение подтверждается при заказе.
Можно ли перекачивать жидкость с твёрдыми частицами?
Для JX каталог прямо указывает среды без твёрдых частиц.
Для остальных серий допустимость примесей также нельзя
предполагать без проверки. Фильтрация и размер прохода
клапанов определяются по среде и модели.
Какие данные отправить для подбора?
Рабочую и минимальную подачу, давление в точке впрыска,
название и концентрацию реагента, температуру, плотность,
вязкость, наличие газа или кристаллизации, высоту
всасывания, питание, сигналы управления и требуемые
присоединения.
