AIKON AHC · API 610

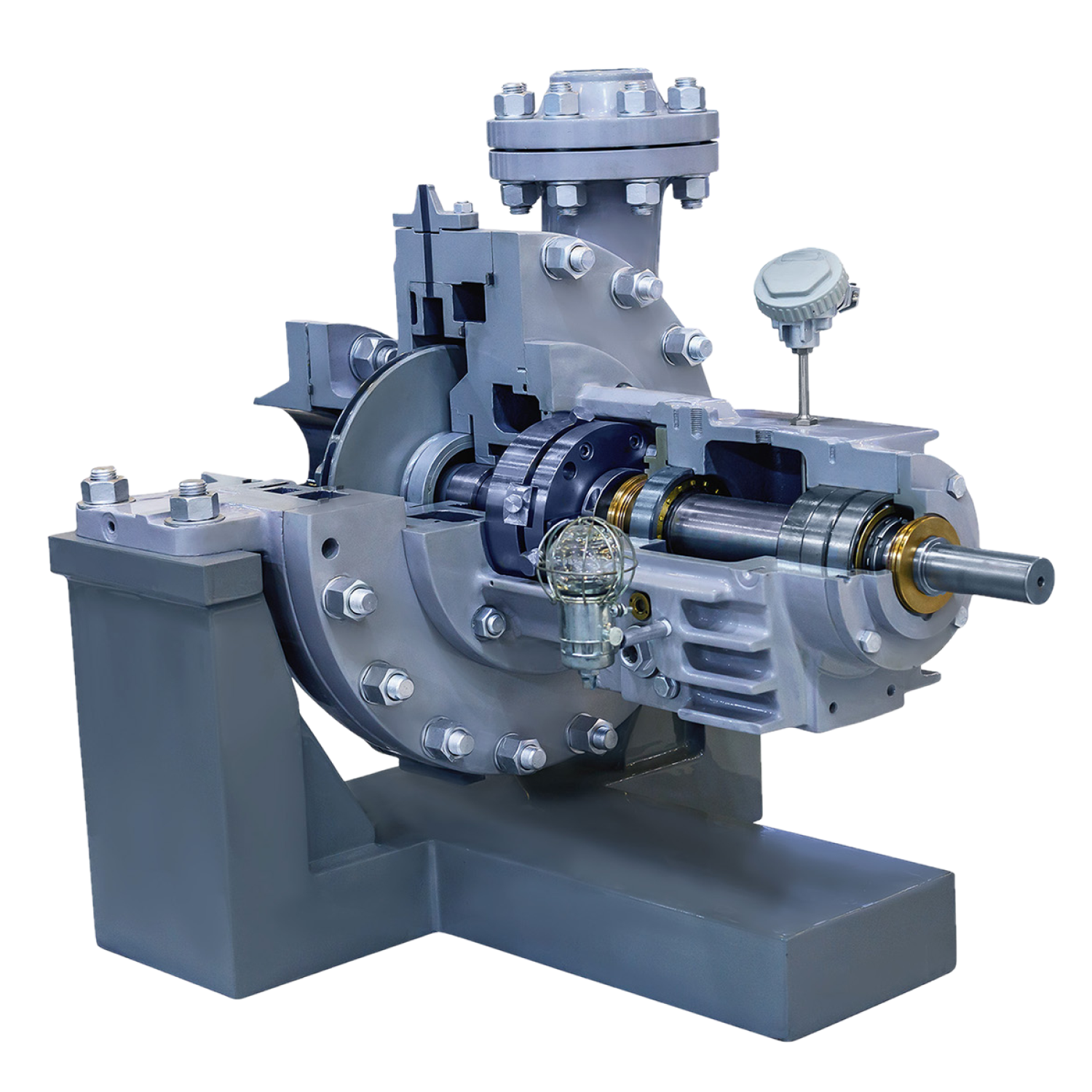

Процессные консольные насосы AIKON AHC по API 610
Горизонтальные одноступенчатые насосы типов OH1 и OH2 для тяжёлых технологических процессов: высокой температуры и давления, нейтральных и коррозионно-активных жидкостей.
OH1 / OH2 по API 610 Подача до 3400 м³/ч Напор до 290 м Специсполнение до +430 °C
3400 м³/чмаксимальная подача серии
290 ммаксимальный напор
20 / 40 баркорпусное давление OH1 / OH2
до 3000 кВтмощность подключаемого двигателя
Коммерческий запрос
Купить AIKON AHC без ошибки в исполнении
AHC — проектное оборудование. Цена и срок зависят не только от рабочей точки, но и от типа OH1/OH2, материалов, уплотнения, плана обвязки, двигателя и требований объекта.
Нужен подбор
Проверим подачу, напор, NPSH, среду, температуру, давление, материалы и допустимую рабочую область.
Нужна замена
Сопоставим существующий процессный насос по API data sheet, габаритам, патрубкам и условиям эксплуатации.
Нужны документы
Предоставим каталог, руководство, лист данных, габаритный чертёж и документацию конкретного исполнения.
Серия поставляется под заказ. Срок производства и комплектация уточняются после технического согласования.
Применение
Для технологических процессов промышленности
AHC выбирают для чистых нейтральных и химически агрессивных сред, когда обычного общепромышленного насоса недостаточно по температуре, давлению, материалам или ресурсу.
Отрасли
- нефтехимическая и нефтеперерабатывающая промышленность;
- химические производства;
- энергетика и котельные технологические контуры;
- металлургическая и горнодобывающая промышленность;
- целлюлозно-бумажное производство;
- другие процессы с повышенными требованиями к API-оборудованию.
Примеры рабочих сред
- вода, морская и подтоварная вода;
- сырая и товарная нефть, углеводороды;
- бензол и другие технологические жидкости;
- кислая вода и среды с содержанием сероводорода;
- кислоты, щёлочи и солевые растворы;
- горячие, низкотемпературные и токсичные жидкости — в согласованном исполнении.
Совместимость нельзя определять только по названию жидкости. Для подбора нужны состав и концентрация среды, температура, плотность, вязкость, содержание твёрдых частиц, материал проточной части и эластомеров.
Выбор конструкции
OH1 или OH2: исполнение выбирают по процессу
Оба варианта — горизонтальные одноступенчатые насосы с закрытым рабочим колесом. Главное различие связано с опорами, температурными деформациями и допустимым корпусным давлением.
API 610 · OH1
Опоры на лапах
- корпус и подшипниковый узел имеют три точки опоры;
- типовое корпусное давление — до 20 бар;
- стандартная область температуры жидкости — до +150 °C;
- подшипниковый узел в базовом исполнении охлаждается воздухом;
- рациональный выбор для менее жёстких температурно-давленческих режимов.
API 610 · OH2
Опора по центральной оси
- две точки опоры расположены по оси насоса;
- сохраняется положение ротора при изменении температуры и давления;
- типовое корпусное давление — до 40 бар;
- исполнение рассчитано на более тяжёлые высокотемпературные режимы;
- возможно водяное охлаждение подшипникового узла.
Пример обозначения
AHC 150-100-250-45/2
- 150 — диаметр всасывающего патрубка, мм;
- 100 — диаметр напорного патрубка, мм;
- 250 — номинальный диаметр рабочего колеса, мм;
- 45 — мощность электродвигателя, кВт;
- 2 — число полюсов электродвигателя.
Технические данные
Характеристики серии AIKON AHC
Значения ниже относятся к границам серии. Параметры конкретной модели и исполнения подтверждаются листом данных и паспортом.
| Параметр | Диапазон серии | Что важно при подборе |
|---|---|---|
| Тип насоса | Горизонтальный центробежный одноступенчатый консольный, API 610 OH1 / OH2 | Тип опор и исполнение выбирают по температуре, давлению и требованиям проекта |
| Подача | до 3400 м³/ч | Рабочую точку проверяют по индивидуальной Q-H кривой |
| Напор | до 290 м | Учитывают потери системы и требуемое давление на потребителе |
| Мощность двигателя | до 3000 кВт | Зависит от плотности, вязкости, рабочей точки и запаса мощности |
| Температура жидкости | 0…+150 °C; по запросу −70…+430 °C | Высокая или низкая температура требует специального материала, уплотнения и систем охлаждения/обогрева |
| Корпусное давление | 20 бар — OH1; 40 бар — OH2; специальное исполнение до 80 бар | Сумма давления на входе и напора при нулевой подаче не должна превышать допустимое значение |
| Плотность жидкости | до 1800 кг/м³ | Повышенная плотность увеличивает мощность на валу и нагрузку на двигатель |
| Кинематическая вязкость | до 50 мм²/с (сСт) | Повышенная вязкость снижает напор и КПД, увеличивает энергопотребление |
| Твёрдые включения | до 6%; по запросу до 20% | Размер частиц — до 0,5 мм, по запросу до 1 мм; абразивность оценивают отдельно |
| Электродвигатель | IP54 / IP55, класс F, IE2 / IE3, 50 Гц | Общепромышленное или взрывозащищённое исполнение, напряжение 3×380 В, 6 кВ или 10 кВ |
| Фланцы | ASME B16.5 Class 150 для OH1; Class 300 для OH2 | Другие стандарты и классы уточняются по проектной документации |
| Температура окружающей среды | 0…+40 °C; минимальная до −50 °C по запросу | При повышенной температуре или высоте более 1000 м двигатель выбирают с запасом |

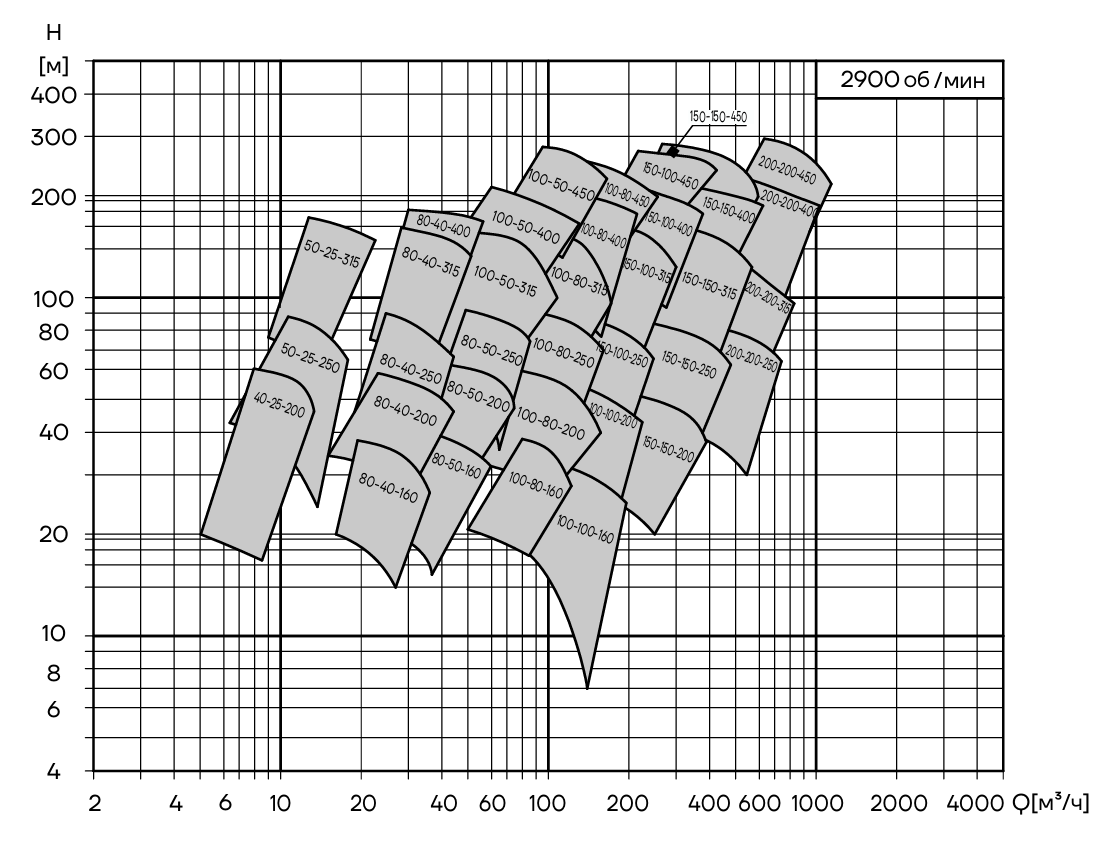

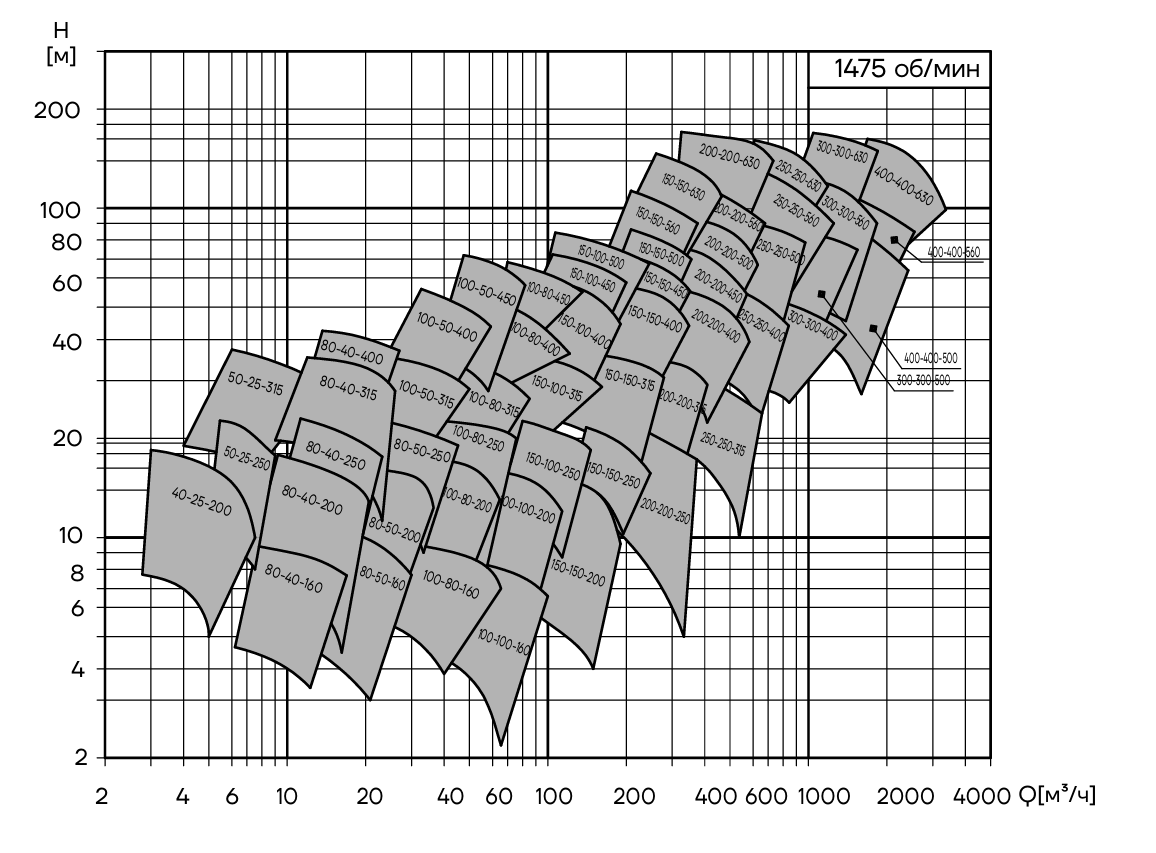

Рабочее поле
Предварительный выбор по подаче и напору
Общие поля помогают определить подходящую группу типоразмеров. Финальный выбор выполняется по кривой конкретного насоса с проверкой КПД, мощности и NPSHr.
Нажмите на график, чтобы открыть его крупно.
Нажмите на график, чтобы открыть его крупно.
Каталожные кривые получены на воде при 20 °C. При другой плотности и вязкости требуется пересчёт мощности и рабочих характеристик.
Конструкция
Процессный насос для тяжёлого режима
Конструкция AHC предусматривает закрытое рабочее колесо, картриджные торцевые уплотнения, отдельный подшипниковый узел и проектные системы промывки, охлаждения или обогрева.

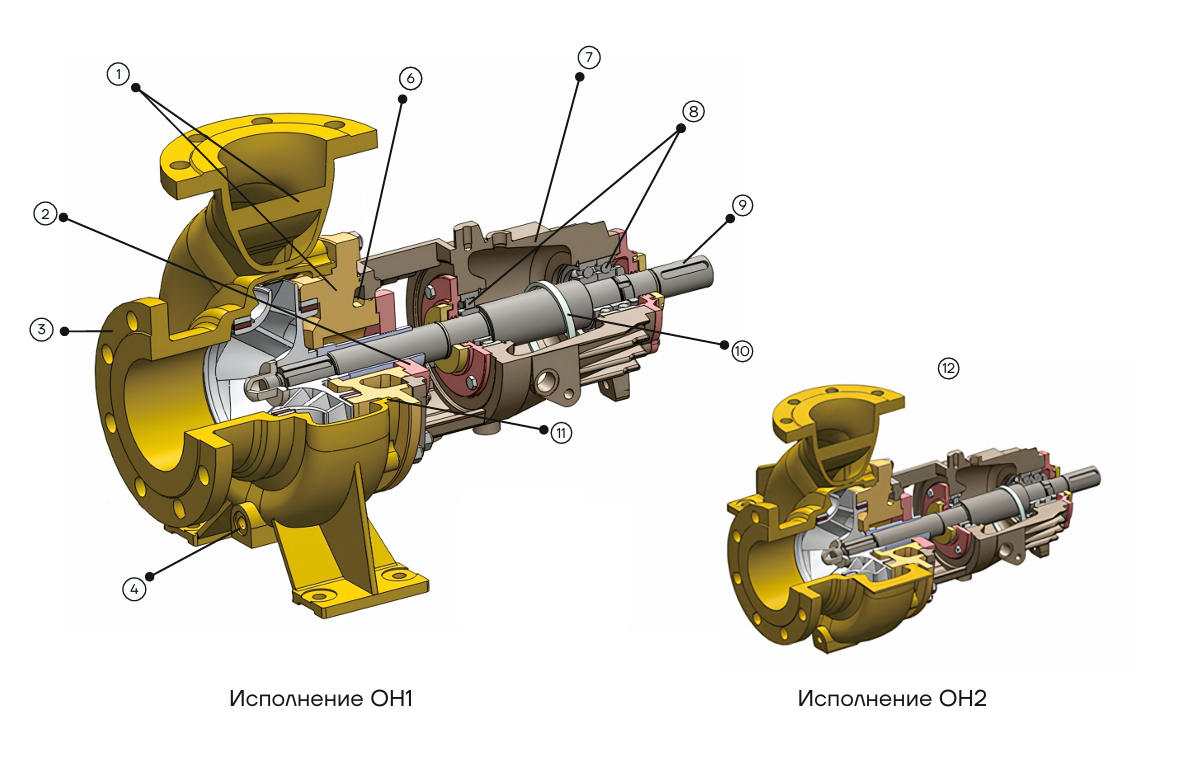

Конструкция насоса AIKON AHC. Изображение открывается крупно.
Гидравлика
- осевой всасывающий и радиальный напорный патрубки;
- закрытое, статически и динамически сбалансированное рабочее колесо;
- гидравлическая разгрузка осевых усилий;
- сменные кольца щелевых уплотнений.
Уплотнение вала
- одинарное или двойное картриджное торцевое уплотнение;
- сальниковое уплотнение — опционально;
- планы API 682: 11, 21, 23, 31, 52, 53A/53B и другие по запросу.
Подшипниковый узел
- радиальные и радиально-упорные подшипники качения;
- масляная картерная смазка;
- воздушное или водяное охлаждение по условиям процесса.
Материальные классы
- S-4, S-5, S-6, C-6, A-7, A-8, D-1, D-2 по API 610;
- углеродистые, нержавеющие, дуплексные и супердуплексные стали;
- 304L, 316L, 904L и Alloy 20 — по запросу.
Деталировка
Разрез и состав узлов OH1 и OH2
Исполнения имеют общую гидравлическую схему, но отличаются опорой корпуса и решениями для температурного режима. Используйте вкладки для просмотра каждой деталировки.

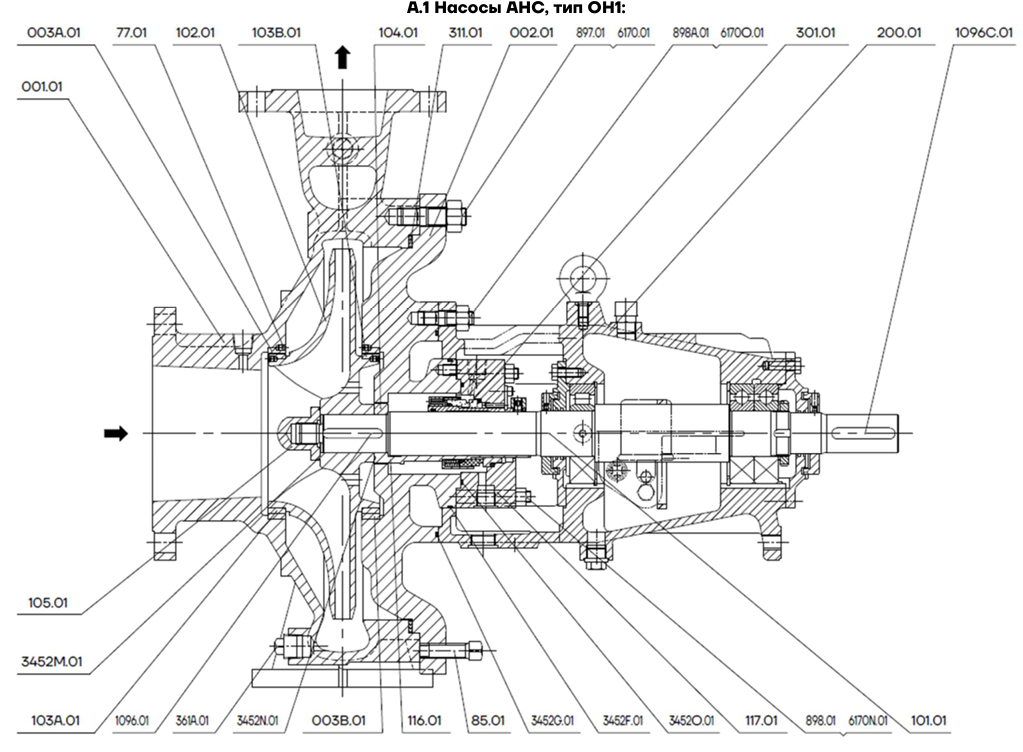

Исполнение OH1 — насос на лапах. Нажмите на изображение для увеличения.

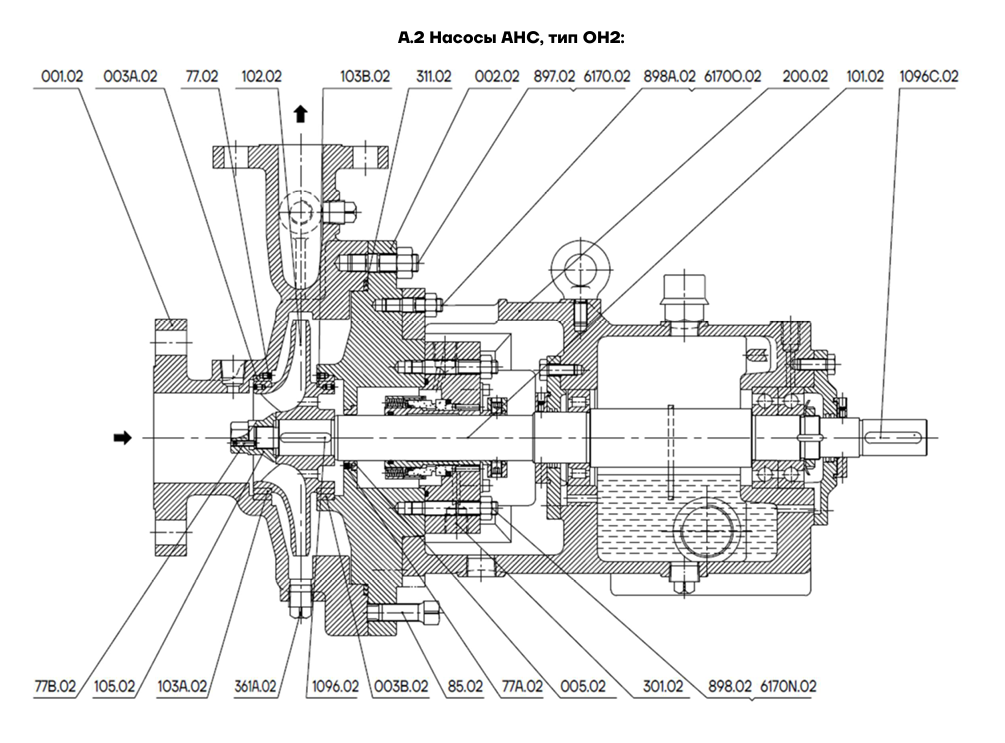

Исполнение OH2 — опора корпуса по центральной оси. Нажмите на изображение для увеличения.
Эксплуатация
Что проверить до монтажа и запуска
Для AHC критичны правильная рабочая область, подпор на всасывании, центровка агрегата, отсутствие внешних нагрузок от трубопровода и корректная работа системы уплотнения.
Рабочая точка
- рекомендуемый диапазон — 70–120% подачи в точке максимального КПД;
- NPSHa системы должен быть выше NPSHr насоса;
- дросселирование на всасывании запрещено;
- минимальный непрерывный расход должен быть обеспечен проектом.
Запуск и защита
- эксплуатация без перекачиваемой жидкости запрещена;
- сухой ход торцевого или сальникового уплотнения недопустим даже кратковременно;
- перед пуском всасывающая линия должна быть открыта и заполнена;
- подшипниковый узел нельзя запускать без смазочного масла.
Монтаж агрегата
- отдельный фундамент и одна насосная установка на одной раме;
- выравнивание рамы, монтаж муфты и точная центровка валов;
- трубопроводы не должны передавать усилия на патрубки;
- повторная проверка центровки рекомендуется после первых 200 часов работы.
Частота пусков
- до 11 кВт — ориентировочно не более 15 пусков в час;
- свыше 11 до 110 кВт — не более 10 пусков в час;
- свыше 110 кВт — не более 5 пусков в час;
- при ПЧ или УПП ограничение определяет выбранное устройство и двигатель.
Габариты и патрубки
Габаритные и присоединительные размеры зависят от типоразмера, исполнения OH1/OH2, двигателя, рамы, муфты, уплотнения и вспомогательных систем.
Для проекта: используйте чертёж конкретного агрегата, а не максимальные размеры серии.
Частотное регулирование
Применение преобразователя частоты возможно как проектное решение. Требуется проверить минимальный расход, рабочую область, охлаждение двигателя, вибрацию, резонансные частоты и мощность во всём диапазоне регулирования.
Аналог и замена
Подбор AHC начинается с листа данных, а не с похожего названия
AIKON AHC может рассматриваться как замена процессного консольного насоса класса API 610 OH1/OH2. Совместимость проверяется по рабочим и конструктивным параметрам.
Собираем данные
Подача, напор, давления, температура, состав, плотность, вязкость и твёрдые включения.
Проверяем гидравлику
Рабочая точка, КПД, мощность, допустимая область, минимальный расход и NPSH.
Выбираем OH1 / OH2
Учитываем давление, температуру, температурное расширение, расположение опор и ресурс.
Согласуем материалы
Корпус, колесо, вал, кольца, прокладки, эластомеры и химическая совместимость.
Проектируем уплотнение
Одинарное или двойное картриджное уплотнение и подходящий план API 682.
Готовим предложение
Модель, лист данных, чертёж, двигатель, вспомогательные системы, цена и срок поставки.
Что прислать для замены
- API data sheet или опросный лист;
- модель, шильдик и паспорт существующего насоса;
- рабочую кривую и габаритный чертёж;
- схему уплотнения и план обвязки;
- требования по взрывозащите и электропитанию.
Что будет проверено
- совпадение рабочей точки и эффективной области;
- NPSHr и доступный подпор NPSHa;
- класс давления, фланцы и внешние нагрузки;
- материалы и химическая совместимость;
- габариты, высота оси, муфта, рама и двигатель.
Документация
Каталог и руководство AIKON AHC
В документах собраны поля характеристик, конструкция, материалы, планы API 682, условия эксплуатации, графики, допустимые нагрузки и габаритные чертежи.
Технический каталог
Каталог AIKON AHC
Типоразмеры, рабочие поля, конструкция, материальные классы, планы обвязки уплотнений, графики и габариты.
Скачать каталогМонтаж и эксплуатация
Руководство по эксплуатации AHC
Требования к жидкости, уплотнениям, монтажу, центровке, трубной обвязке, смазке, запуску и техническому обслуживанию.
Скачать РЭFAQ
Частые вопросы по насосам AIKON AHC
Короткие ответы для предварительной оценки. Окончательное исполнение фиксируется в листе данных и техническом предложении.
Сколько стоит насос AIKON AHC?
Фиксированной цены на серию нет. Стоимость зависит от типоразмера, OH1/OH2, материалов, уплотнения и плана API 682, двигателя, рамы, муфты, КИП и вспомогательных систем. Для расчёта нужен опросный лист или параметры процесса.
Чем OH1 отличается от OH2?
OH1 опирается на лапы и в типовом исполнении рассчитан на корпусное давление до 20 бар. OH2 имеет опору корпуса по центральной оси, лучше сохраняет положение ротора при температурных деформациях и рассчитан на давление до 40 бар. Специальные исполнения согласуются отдельно.
Можно ли перекачивать кислоты, щёлочи или углеводороды?
Да, серия предназначена в том числе для агрессивных технологических жидкостей, но материал корпуса, колеса, вала, прокладок, эластомеров и торцевого уплотнения должен быть подтверждён по конкретному составу и концентрации.
Какая максимальная температура жидкости?
Базовый диапазон серии — от 0 до +150 °C. По запросу предусмотрены исполнения от −70 до +430 °C. Для таких режимов отдельно выбирают OH2, материалы, уплотнение, охлаждение или обогрев.
Допускаются ли твёрдые частицы?
Для линейки указано содержание до 6% и размер частиц до 0,5 мм; по запросу — до 20% и до 1 мм. Абразивные частицы ускоряют износ, поэтому применимость и материалы проверяют отдельно. Длинноволокнистые включения не допускаются.
Можно ли эксплуатировать AHC без жидкости?
Нет. Работа насоса без перекачиваемой жидкости запрещена. Сухой ход торцевого или сальникового уплотнения недопустим даже кратковременно.
Можно ли управлять насосом через преобразователь частоты?
Такое решение возможно после инженерной проверки. Нужно учесть минимальный расход, мощность, охлаждение двигателя, допустимую частоту вращения, вибрацию, резонансные зоны и смещение рабочей характеристики.
Какие данные нужны для подбора?
Подача, напор или давления на входе/выходе, состав и концентрация жидкости, температура, плотность, вязкость, содержание частиц, NPSHa, режим работы, требования API 610/API 682, материалы, взрывозащита, напряжение и габаритные ограничения.
