CNP SP · самовсасывающие насосы

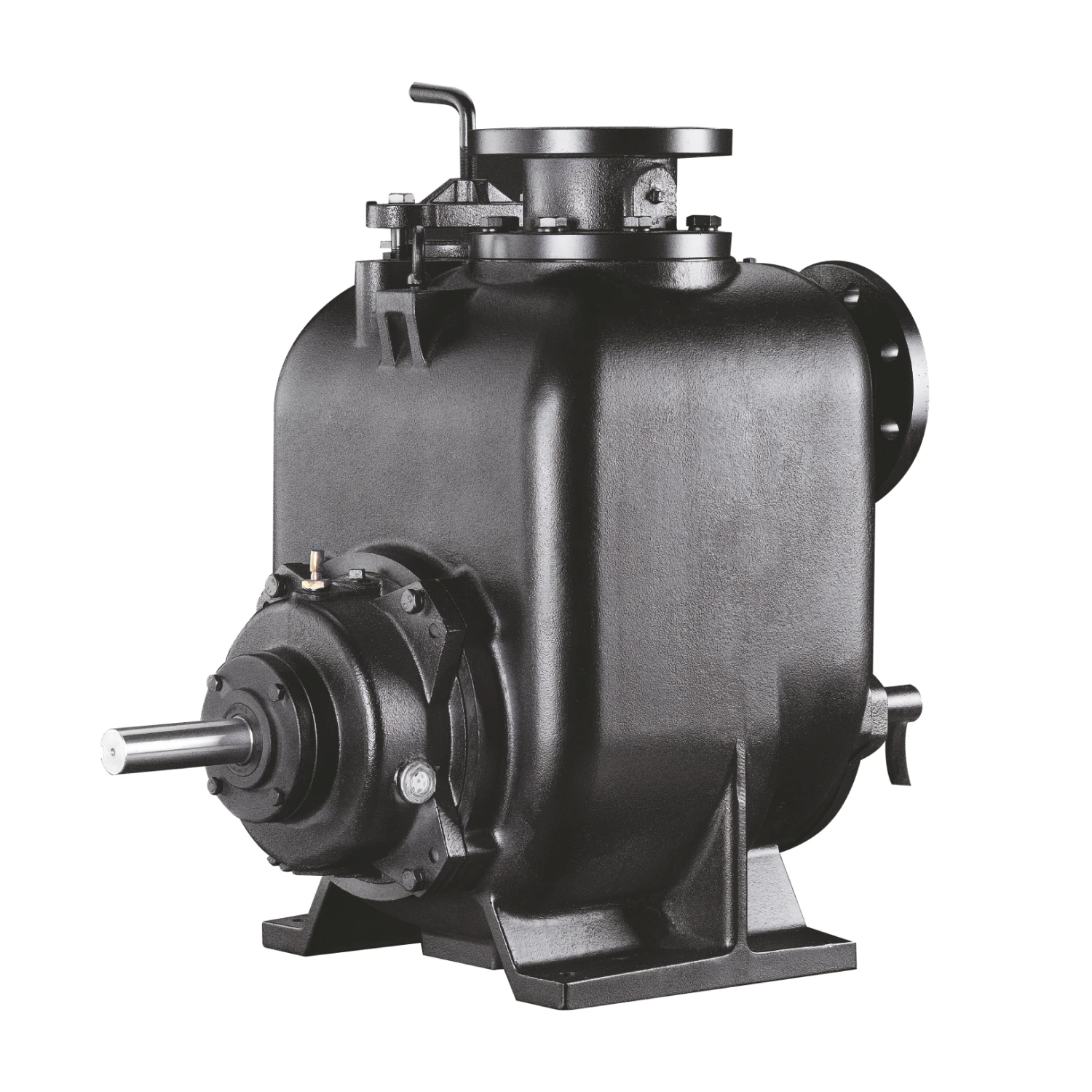

CNP SP — самовсасывающие канализационные насосы для сточных вод
Подбираем и поставляем незасоряемые самовсасывающие насосы CNP SP для городских, промышленных и сильно загрязнённых стоков. Поможем проверить рабочую точку, условия среды, высоту всасывания, проход твёрдых включений и подобрать исполнение под объект.
Подача 10–780 м³/ч Напор 3–38 м Мощность 1,1–90 кВт До 6 бар
0…+40 °C температура перекачиваемой жидкости
до 76 мм максимальный проход твёрдых тел, зависит от исполнения
IP55 степень защиты электродвигателя
IE2 класс эффективности стандартного двигателя
Купить CNP SP · цена · подбор
Помогаем не просто купить насос, а подобрать рабочее решение под стоки
Для CNP SP критично проверить не только подачу и напор, но и характер стоков, плотность, pH, количество взвешенных частиц, высоту всасывания, длину трубопровода и проход твёрдых включений.
Цена CNP SP зависит от типоразмера, мощности, материала рабочего колеса, исполнения и сроков поставки. Итоговую стоимость лучше считать после рабочей точки.
Цена CNP SP
Рассчитаем стоимость под конкретную модель, исполнение и условия поставки. Если нужно — предложим альтернативы.
Подбор по Q/H
Проверим рабочую точку по подаче и напору, запас по гидравлике и соответствие условиям эксплуатации.
Поставка под объект
Подберём насос для КНС, очистных сооружений, промышленных стоков, дренажных станций и площадок.
Замена аналога
Подберём замену по шильдику, рабочей точке, патрубкам, мощности, габаритам и условиям среды.
Применение CNP SP
Где применяются самовсасывающие канализационные насосы CNP SP
Серия SP рассчитана на перекачивание дождевой воды, обычных и промышленных стоков, а также малоагрессивных, но сильно загрязнённых жидкостей.
Городская канализация
Канализационные стоки жилых районов, дренажные насосные станции, системы очистки канализационных и подземных вод.
Промышленные стоки
Предприятия лёгкой, бумажной, текстильной, пищевой и химической промышленности, электростанции, шахты.
Строительные площадки
Откачка загрязнённых вод, временные системы водоотведения, работа рядом с приямком или выгребной ямой.
Пищевая и сахарная промышленность
Винная и сахарная промышленность, стоки с высоким содержанием загрязнений. Совместимость среды уточняется при подборе.
Кожевенные производства
Стоки кожевенной промышленности и предприятий с загрязнёнными технологическими жидкостями.
Рыбоводство и агрообъекты
Стоки скотобоен, рыбоводства на реках и прудах. Для конкретной среды проверяем pH, плотность и включения.
Выбор серии и исполнения
Как выбирать CNP SP: не по названию, а по рабочей задаче
В маркировке CNP SP указываются тип насоса, диаметр патрубков, материал рабочего колеса, материалы основных узлов и частота вращения. Это помогает быстро понять, подходит ли насос под объект и существующую обвязку.
По размеру патрубков и проходу твёрдых тел
В источнике указаны исполнения SP-2, SP-3, SP-4, SP-6, SP-8, SP-10. Максимальный проход твёрдых тел: SP-2 — 38 мм, SP-3 — 63 мм, SP-4/SP-6/SP-8/SP-10 — 76 мм.
- для обычных загрязнённых стоков смотрим рабочую точку и включения;
- для крупных включений важен максимальный свободный проход;
- для замены существующего насоса проверяем присоединения и частоту вращения.
По материалам и среде
По маркировке рабочее колесо может быть из высокопрочного чугуна или нержавеющей стали SS304. Корпус насоса — чугун, вал — хромистая сталь, пластины износа — углеродистая сталь.
- для малоагрессивных стоков совместимость уточняется по pH и составу;
- для абразива и взвесей проверяем содержание частиц;
- для нестандартной среды лучше отправить анализ жидкости.
Характеристики CNP SP
Основные технические параметры CNP SP
Ниже — характеристики, указанные в исходной информации по CNP SP. Параметры конкретной модели уточняются при подборе.
| Параметр | Значение | Комментарий для подбора |
|---|---|---|
| Тип оборудования | Незасоряемый самовсасывающий канализационный насос | Для сточных, дождевых, загрязнённых и малоагрессивных жидкостей. |
| Диапазон подачи | 10–780 м³/ч | Рабочую точку нужно подбирать по фактическому расходу системы. |
| Диапазон напора | 3–38 м | Напор считается с учётом геодезии, потерь на трубопроводе и арматуре. |
| Мощность | 1,1–90 кВт | Зависит от типоразмера, рабочей точки и исполнения электродвигателя. |
| Максимальное рабочее давление | 6 бар | Проверяется по максимальному давлению в системе. |
| Температура жидкости | 0…+40 °C | Для более горячей среды требуется отдельная проверка применимости. |
| Температура окружающей среды | ≤ +40 °C | При более высокой температуре условия уточняются при подборе. |
| Плотность среды | ≤ 1,2×10³ кг/м³ | В источнике указано как ограничение по средней плотности. |
| pH | 5–9 | Для кислотных/щелочных сред нужна проверка материалов. |
| Взвешенные частицы | объёмное содержание ≤ 2% | При большем содержании частиц подбор нужно согласовывать отдельно. |
| Проход твёрдых тел | SP-2 — 38 мм; SP-3 — 63 мм; SP-4/SP-6/SP-8/SP-10 — 76 мм | Ключевой параметр для стоков с включениями. |
| Электродвигатель | асинхронный, IE2, IP55, класс изоляции F | Стандартное напряжение: 3-фазное 380 В, 50 Гц. |
| Высота над уровнем моря | до 1000 м | При другой высоте эксплуатации параметры уточняются. |
| Каталог / паспорт / РЭ | не указано в предоставленных материалах | Для проекта лучше запросить актуальную документацию у поставщика. |
10–780м³/ч по подаче
3–38м напор
1,1–90кВт мощность
6бар максимальное давление
76мм проход твёрдых тел для ряда исполнений
Рабочий диапазон
Диапазон CNP SP по подаче, напору и мощности
График рабочих характеристик не предоставлен. Поэтому ниже показан не график подбора, а наглядная сводка диапазонов из исходной информации. Для точного выбора модели нужна рабочая точка Q/H.
Перед первым пуском насос SP должен быть заполнен водой. Это важно учесть в проекте и инструкции для эксплуатации.
Подача
10–780 м³/ч
Напор
3–38 м
Мощность
1,1–90 кВт
Давление
до 6 бар
Что нужно для подбора
Подача, напор, схема трубопровода, длина и диаметр линий, высота всасывания, тип жидкости, включения и режим работы.
Почему нельзя выбирать «с запасом» вслепую
Избыточная мощность и неверная рабочая точка могут ухудшить режим, повысить энергопотребление и ускорить износ.
Что проверяем дополнительно
Условия всасывания, кавитационный запас, проход твёрдых включений, совместимость материалов и возможность обслуживания.
Конструкция CNP SP
Моноблочная конструкция с самовсасыванием для загрязнённых стоков
CNP SP — моноблочный электронасосный агрегат: стандартный асинхронный электродвигатель соединён с насосной частью через муфту. Входной патрубок расположен горизонтально вдоль оси насоса, напорный — вертикально вверх. Уплотнение вала — торцового типа.
- полуоткрытая конструкция рабочего колеса помогает пропускать загрязнения без засорения;
- насос можно монтировать рядом с выгребной ямой — в жидкости остаётся только всасывающая труба;
- конструкция рассчитана на удобное обслуживание и устранение неполадок;
- в источнике отмечены высокая скорость и большая высота всасывания.
Разрез, габаритный чертёж и схема подключения не предоставлены. На странице использовано только переданное фото насоса.
Материалы и ограничения
Что можно перекачивать насосами CNP SP
Материалы и ограничения ниже собраны из описания и маркировки CNP SP. Для химически сложных стоков требуется проверка совместимости.
| Узел | Материал | Комментарий |
|---|---|---|
| Корпус насоса | чугун | Указано в расшифровке маркировки HRC. |
| Вал | хромистая сталь | Указано в расшифровке маркировки HRC. |
| Пластины износа | углеродистая сталь | Указано в расшифровке маркировки HRC. |
| Рабочее колесо | Q — высокопрочный чугун; S — нержавеющая сталь SS304 | Выбор зависит от среды и требований к коррозионной стойкости. |
| Уплотнение вала | торцовое уплотнение | Конкретная пара трения не указана в предоставленных материалах. |
Допустимые среды
Дождевая вода, обычные стоки, городская канализация, промышленные стоки, малоагрессивные сильно загрязнённые жидкости.
Что запрещено
В источнике отдельно указаны негорючие и невзрывоопасные жидкости. Горючие и взрывоопасные среды не закладываем без отдельного подтверждения.
Что уточнять
pH, плотность, температура, состав взвесей, абразивность, наличие волокон, химический состав и режим работы.
| Ограничение | Значение | Что это значит на практике |
|---|---|---|
| Температура жидкости | 0…+40 °C | Для горячих стоков нужно другое подтверждённое исполнение. |
| pH | 5–9 | Для более агрессивных сред проверяем материалы и альтернативы. |
| Взвешенные частицы | ≤ 2% по объёму | При высокой концентрации твёрдых частиц нужен отдельный расчёт. |
| Окружающая среда | ≤ +40 °C | Для жарких помещений или уличных шкафов учитываем вентиляцию и режим. |
| Высота установки | до 1000 м над уровнем моря | При другой высоте эксплуатации уточняем условия применения. |
Аналоги и замена
CNP SP как замена самовсасывающего канализационного насоса
Подберём CNP SP как замену существующего насоса Grundfos, Wilo, Lowara, Ebara, Flygt, KSB, Sulzer и других брендов — не по одному названию, а по рабочей точке и условиям эксплуатации.
Что прислать для замены
- фото шильдика старого насоса и двигателя;
- рабочую точку: подача, напор, режим работы;
- диаметр всасывающего и напорного патрубков;
- описание жидкости: температура, pH, включения, плотность;
- фото места установки и обвязки;
- требования по сроку поставки и бюджету.
Что проверим перед предложением
- попадает ли рабочая точка в диапазон CNP SP;
- достаточен ли проход твёрдых включений;
- подходит ли материал рабочего колеса;
- не превышены ли температура, pH и содержание взвесей;
- можно ли сохранить существующую схему монтажа;
- нужна ли альтернатива, если CNP SP не подходит.
Подбор насоса
Как мы подбираем CNP SP под объект
Задача подбора — не просто попасть в диапазон 10–780 м³/ч и 3–38 м, а выбрать модель, которая будет нормально всасывать, пропускать загрязнения и работать без лишней нагрузки.
Собираем исходные данные
Рабочая точка Q/H, схема, высоты, длины трубопроводов, арматура, режим работы.
Проверяем среду
Температура, pH, плотность, взвеси, размер включений, абразивность и химический состав.
Подбираем исполнение
Патрубки, мощность, материалы, рабочее колесо, условия всасывания и обслуживания.
Готовим предложение
Даём модель, цену, срок поставки, альтернативы и список моментов, которые нужно согласовать.
Документы CNP SP
Документация и материалы по CNP SP
Каталог, паспорт, руководство по эксплуатации, декларация, чертежи, графики и видео по CNP SP не были предоставлены. Поэтому в блоке ниже оставлены только доступные действия без выдуманных PDF-ссылок.
Официальная страница CNP SP
Можно открыть исходную страницу бренда, откуда взяты основные параметры серии.
Каталог / паспорт / РЭ
Не указано в предоставленных материалах. При заявке запросим актуальную документацию под выбранный типоразмер.
Графики и чертежи
График рабочей характеристики, разрез и габаритный чертёж не предоставлены. Для проекта запросим данные по конкретной модели.
FAQ по CNP SP
Частые вопросы перед покупкой CNP SP
CNP SP — самовсасывающий насос, который может монтироваться рядом с выгребной ямой или приямком. В жидкости остаётся только всасывающая труба.
Да, серия предназначена для городских, обычных, дождевых и промышленных стоков. Но перед подбором нужно проверить pH, температуру, плотность, количество взвешенных частиц и размер твёрдых включений.
В исходной информации указано: SP-2 — 38 мм, SP-3 — 63 мм, SP-4/SP-6/SP-8/SP-10 — 76 мм. Точное исполнение выбирается по задаче.
Да. Для SP указано, что перед первым пуском насос должен быть заполнен водой. Это важно учитывать при монтаже и вводе в эксплуатацию.
Цена зависит от модели, мощности, материала рабочего колеса, исполнения и условий поставки. Для расчёта лучше отправить рабочую точку и параметры среды.
Да, но замену нужно делать по рабочей точке, патрубкам, мощности, материалам, условиям всасывания и составу жидкости. Одного названия старой модели обычно недостаточно.
Для предварительной оценки можно использовать диапазоны серии, но для проекта нужно запросить график и чертёж по конкретной модели. Мы поможем получить эти данные при подборе.
Запросить подбор и цену
Нужен CNP SP под конкретные стоки? Пришлите параметры — подберём модель и посчитаем цену
Чем точнее исходные данные, тем быстрее можно подобрать насос без лишнего запаса и риска ошибки. Если данных пока нет — отправьте описание задачи, фото места установки или шильдик старого насоса.
