Grundfos BM / BMhp · подбор по рабочей точке

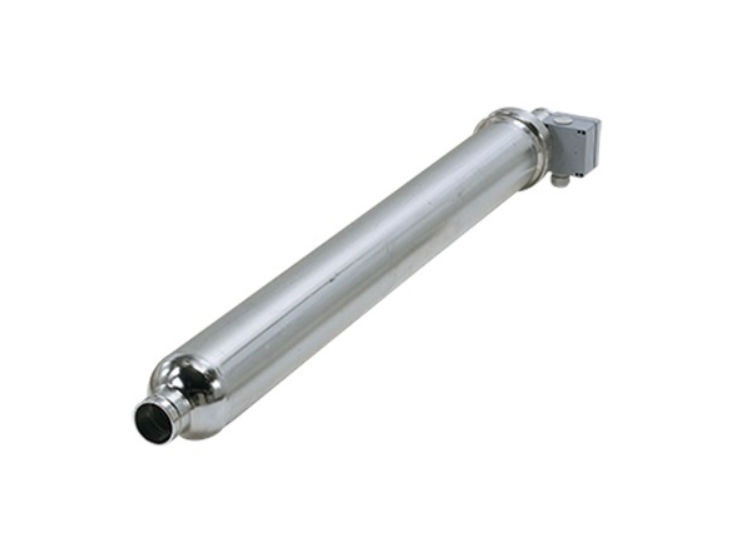

Бустерные модули повышения давления Grundfos BM / BMhp
Подбор и поставка модулей Grundfos BM для водоподготовки, обратного осмоса, ультрафильтрации, повышения давления и промышленных систем с высоким статическим давлением. Проверяем расход, напор, давление, материалы, присоединения и условия эксплуатации.
до 265 м³/ч
подача по каталогу BM
до 470 м
напор по каталогу BM
до 80 бар
давление на выходе
Жидкость вода и совместимые среды
Температура до 40 °C
Материалы AISI 304 / 316 / 904L
Исполнение 4", 6", 8"
Важно при подборе
Серия BM относится к оборудованию с уточняемой доступностью. Перед заменой проверяем модель, рабочую точку, материалы, давление и возможность поставки.
Назначение
Grundfos BM для систем, где нужно стабильное высокое давление
Бустерные модули Grundfos BM применяются там, где системе требуется повышенное давление: в водоподготовке, обратном осмосе, ультрафильтрации, пожаротушении, промышленных линиях и замкнутых контурах с высоким статическим давлением.
При подборе важно не брать насос «по максимуму». Сначала определяется рабочая точка: требуемый расход при требуемом напоре. Затем проверяются давление на входе, давление корпуса, перекачиваемая жидкость, температура, материалы, присоединения, электропитание и габариты.
Если требуется замена старого модуля Грундфос, лучше отправить фото шильдика и параметры системы: так можно снизить риск ошибки по давлению, материалам и подключению.
Где применяются насосы Grundfos BM
Обратный осмосПовышение давления перед мембранами в системах подготовки воды.
УльтрафильтрацияРабота в технологических линиях водоподготовки и фильтрации.
ПромышленностьХимическая, электронная, металлургическая и другие отрасли.
Лаборатории и больницыСистемы водоснабжения и подготовки воды с повышенными требованиями.
ПожаротушениеЗадачи повышения давления в инженерных системах объекта.
Высокое статическое давлениеЦиркуляционные контуры, где обычный насос может не подойти.
Техническая водаПодача и перекачивание воды без абразивных частиц и волокон.
Замена оборудованияПодбор BM, BMhp или аналога по старой модели и рабочей точке.
Как выбрать Grundfos BM / BMhp под рабочую точку
Выбор начинается не с модели, а с режима работы системы
У BM есть разные типоразмеры и исполнения. Для корректного подбора нужно проверить не только расход и напор, но и давление на входе, материал, температуру, присоединение, схему включения и допустимые режимы эксплуатации.
BM 4"
Компактные модули
Исполнения для меньших расходов. Возможны прямолинейные варианты и варианты с коленами 90° по конкретной модели.
BM 6"
Средний диапазон
Прямолинейное исполнение для систем повышения давления, водоподготовки и технологических линий.
BM 8"
Большие расходы
Исполнение для крупных систем, где требуется высокая подача и проверка по давлению, монтажу и присоединениям.
BMhp
Высоконапорные задачи
Исполнение уточняется по каталогу, рабочей точке и давлению. Важно проверить допустимый режим и материалы.
Доступность отдельных моделей Grundfos BM / BMhp и возможность поставки уточняются по запросу.
Если нужная модель недоступна, можно подобрать замену или аналог по параметрам системы.
Характеристики насосов Grundfos BM
Основные параметры для подбора BM / BMhp
Значения зависят от конкретной модели и исполнения. Для проекта лучше проверять рабочую точку по каталогу и сверять данные с шильдиком установленного оборудования.
| Параметр | Диапазон или значение | Что важно при подборе |
|---|---|---|
| Тип оборудования | Бустерный модуль повышения давления | Не путать с обычным поверхностным насосом: модуль работает в кожухе и подбирается под давление системы. |
| Подача | до 265 м³/ч по каталогу BM | Подбирается по рабочей точке, а не по максимальному расходу. |
| Напор | до 470 м по каталогу BM | Нужно учитывать потери в системе, давление на входе и требуемое давление на выходе. |
| Давление на выходе | до 80 бар | Проверяется допустимое давление корпуса, арматуры, трубопровода и мембранной линии. |
| Температура жидкости | до 40 °C | При более высокой температуре требуется отдельная проверка исполнения. |
| Перекачиваемая жидкость | Легкоподвижные жидкости без абразива и волокон | Жидкость не должна химически или механически повреждать материалы насоса. |
| Материалы | AISI 304, AISI 316, 904L и другие материалы по исполнению | Материал выбирается по воде, солесодержанию, химической совместимости и требованиям объекта. |
| Электродвигатель | Погружной асинхронный двигатель, 50 Гц | Проверяются напряжение, мощность, ток, защита, охлаждение и возможность работы с преобразователем частоты. |
| Питание | 3 × 380–415 В −10%/+6, 50 Гц | Другие значения напряжения возможны только после проверки по исполнению и поставке. |
| Присоединение | PJE / Victaulic по типоразмеру | При замене обязательно проверить диаметр, посадочные размеры и фактическую обвязку. |
| Схема работы | Одиночное, последовательное или параллельное включение | Последовательное включение увеличивает напор, параллельное — подачу. Схему нужно рассчитывать. |
Если точная модель неизвестна, отправьте фото шильдика: по нему можно проверить тип, мощность,
номинальную подачу, напор, давление корпуса, температуру и другие параметры.

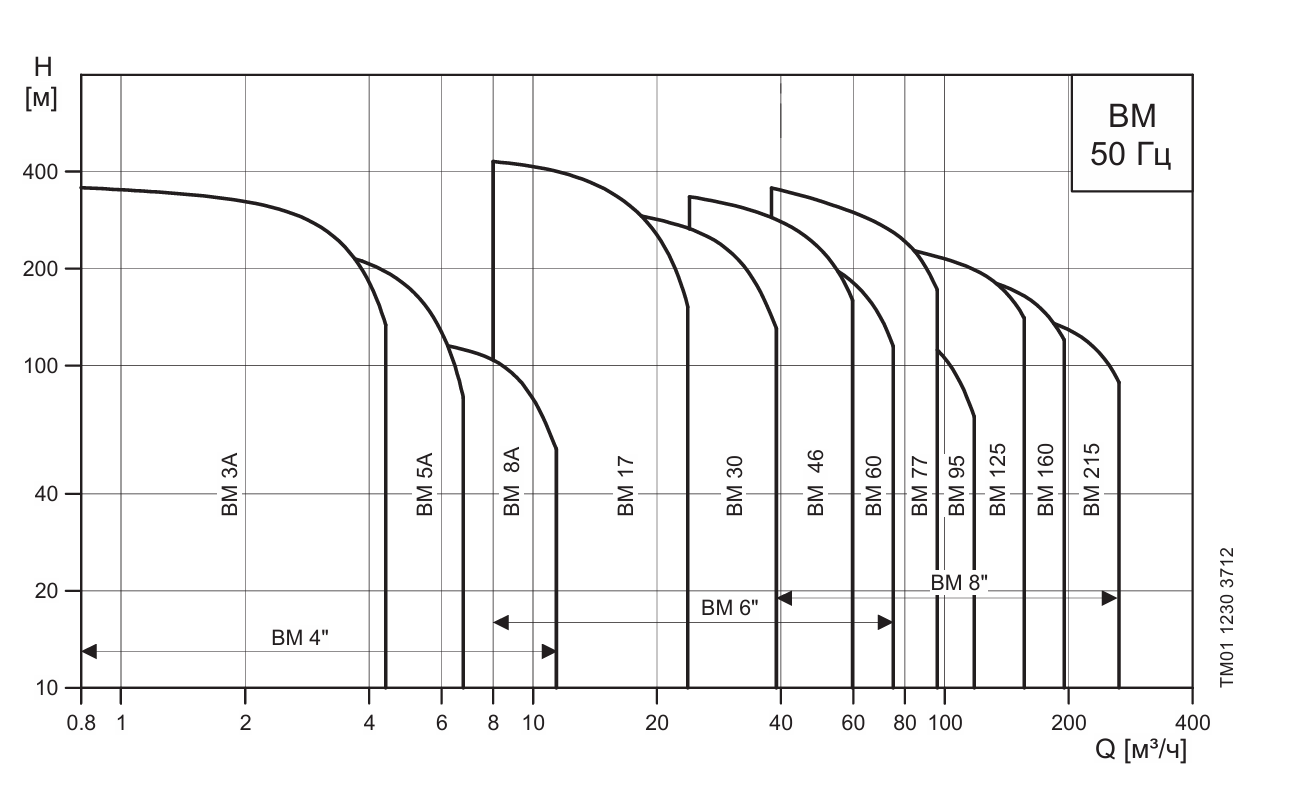

Рабочее поле: расход, напор и подбор модели
Модель BM выбирают по рабочей точке, а не по краю графика
Рабочее поле показывает, какой диапазон расхода и напора закрывают типоразмеры BM. Для точного выбора нужно найти точку пересечения требуемого расхода и напора, затем проверить КПД, допустимое давление, NPSH, температуру, материалы и присоединения.
Если рабочая точка находится между типоразмерами, подбирается ближайшая модель с учётом запаса, режима работы и схемы включения.
Нельзя: выбирать только по максимальному напору или максимальной подаче.
Нужно: учитывать давление на входе, потери трубопровода и требования оборудования после насоса.
Для замены: сверить график старой модели с новой рабочей точкой и фактической обвязкой.
Конструкция и материалы Grundfos BM
Погружной насос и двигатель установлены внутри кожуха
В модулях BM используются модифицированные стандартные погружные насосы. Насос и электродвигатель размещены в кожухе из нержавеющей стали, а подключение к трубопроводу выполняется через патрубки и соединения по исполнению.

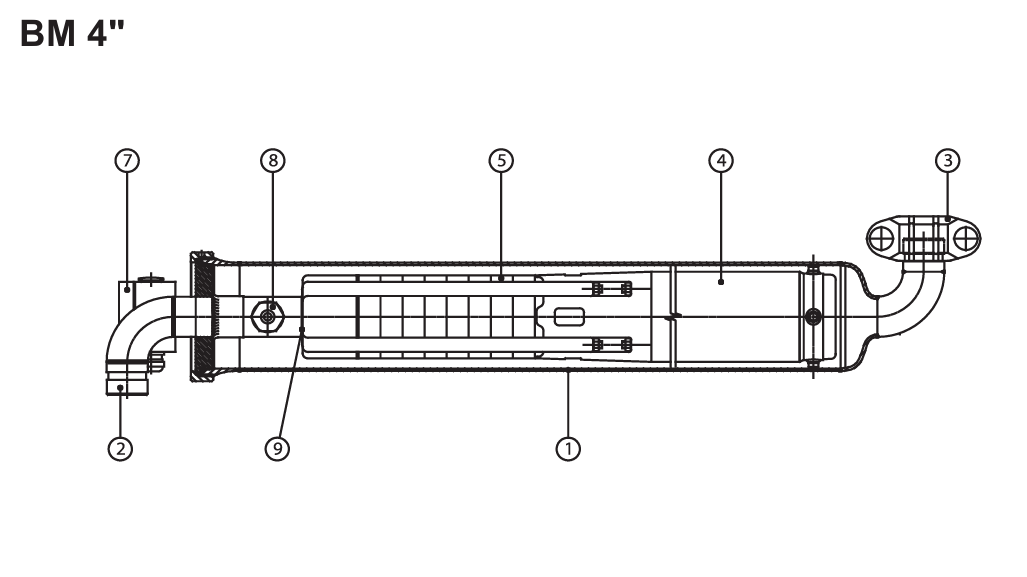

BM 4"
Компактное исполнение. Для части 4-дюймовых модулей возможно исполнение с коленами 90°.

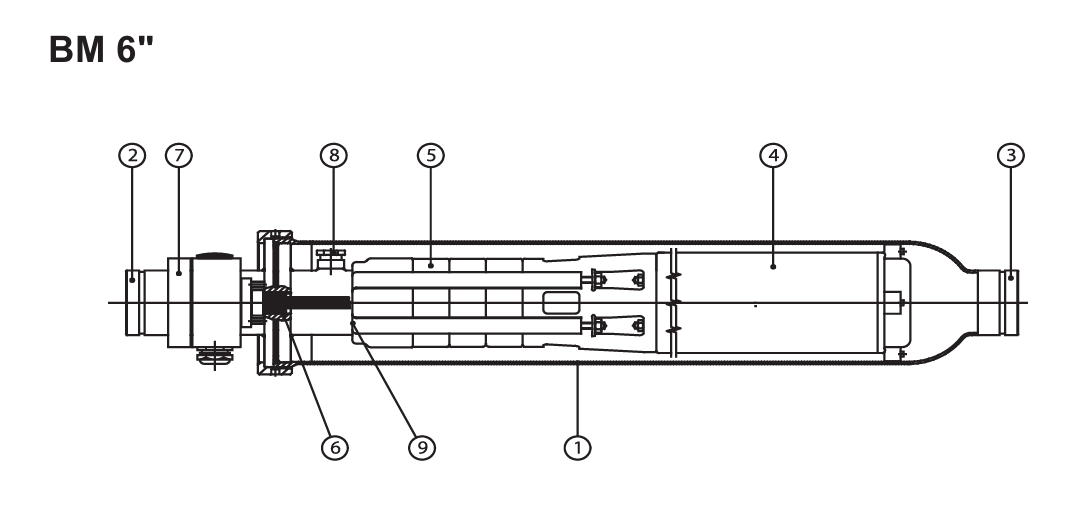

BM 6"
Прямолинейное исполнение для средних расходов и систем повышения давления.

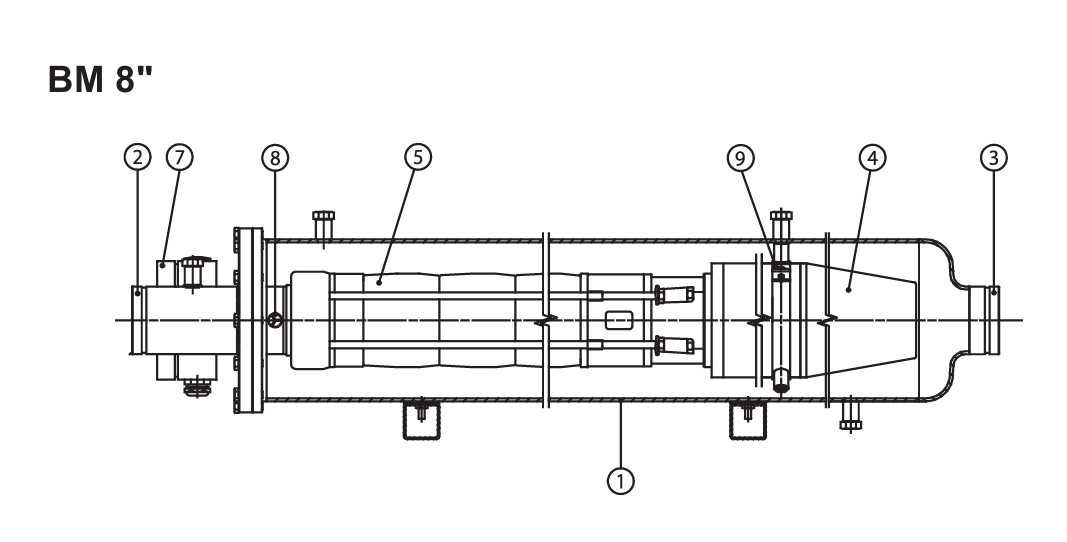

BM 8"
Исполнение для больших расходов. При замене особенно важно проверить длину, опоры и обвязку.
КожухЗащищает насос и двигатель, формирует модульное исполнение для трубопровода.
Погружной насосГидравлическая часть создаёт требуемый расход и напор.
ЭлектродвигательАсинхронный герметизированный двигатель с водяной смазкой подшипников.
ПатрубкиВсасывающий и напорный патрубки подбираются по типоразмеру и присоединению.
Материалы и исполнения
Материал выбирается под воду и химическую совместимость
Для BM встречаются исполнения из нержавеющей стали AISI 304, AISI 316, 904L и специальных материалов по конкретной модели. При подборе важно учитывать солесодержание, температуру, pH, наличие реагентов и требования к коррозионной стойкости.
AISI 304Базовые задачи с водой и совместимыми жидкостями.
AISI 316Более требовательные среды и повышенная коррозионная стойкость.
904LИсполнения для более сложных сред; проверяется по каталогу.
SAF 2205Материал отдельных узлов по исполнению, например вала или кожуха.
Маркировка насосов Grundfos BM
Как читать обозначение модели
Маркировку конкретного модуля лучше сверять по каталогу и шильдику. В обозначении могут быть зашифрованы тип, номинальная подача, модель, число ступеней, уменьшенное рабочее колесо и материалы.
Пример: BM 3(A) 24 N E
BM — тип насоса / бустерного модуля. 3 — номинальная подача, м³/ч. A — модель или исполнение по каталогу. 24 — число ступеней. N — материал / исполнение. E — дополнительные особенности исполнения.
Замена Grundfos BM и подбор аналогов
Аналог подбирается не по названию, а по рабочим параметрам
Для замены BM / BMhp можно рассматривать оригинальную модель Grundfos, ремонт, подбор близкого исполнения или альтернативное решение. Но аналог нельзя считать полностью идентичным без проверки гидравлики, материалов и присоединений.
| Что меняем | Возможные варианты | Что обязательно проверить |
|---|---|---|
| Grundfos BM 4" | BM по каталогу, ремонт, подбор альтернативного модуля или насосного решения | Расход, напор, присоединение, длина, схема обвязки, материалы, давление корпуса. |
| Grundfos BM 6" | BM / BMhp по модели, аналог по рабочей точке, проектная замена | Рабочая точка, давление на входе, температура, электродвигатель, защита, схема управления. |
| Grundfos BM 8" | Оригинальное исполнение или инженерный подбор альтернативы | Большие расходы, присоединения Victaulic/PJE, опоры, габариты, масса, монтажное пространство. |
| Проектная замена | CNP, Wilo, Lowara, KSB, Ebara и другие бренды по задаче | Сравнение кривых, материалов, давления, габаритов, автоматики и эксплуатационных ограничений. |
Ключевое правило: возможность замены определяется по рабочей точке, материалам, присоединениям,
габаритам, электродвигателю, управлению и условиям эксплуатации.
Что нужно для подбора
Отправьте параметры — проверим модель и риски замены
Чем больше исходных данных, тем точнее подбор. Для старого оборудования достаточно начать с фото шильдика, но для проектной замены лучше указать рабочую точку и условия эксплуатации.
Отправить параметрыРасход, м³/ч
Напор, м
Давление на входе
Давление на выходе
Жидкость и состав
Температура жидкости
Материал проточной части
Тип присоединения
Напряжение и мощность
Схема управления
Габариты и монтаж
Фото шильдика
Документы и каталоги Grundfos BM
Материалы для подбора, проекта и замены
Используйте документы для проверки характеристик, рабочих кривых, материалов, маркировки, подключения и эксплуатационных ограничений. Для финального подбора лучше сверять данные с конкретной моделью.
Связанные разделы
Другие насосы Grundfos и подбор оборудования
Вопросы о подборе Grundfos BM
Частые вопросы по BM / BMhp
Как подобрать насос Grundfos BM?
Нужно определить рабочую точку: расход, напор, давление на входе и выходе, жидкость, температуру, материалы, питание, присоединение и условия монтажа.
Какие параметры нужны для подбора?
Минимально нужны расход, напор, жидкость, температура и давление. Для точной замены также нужны фото шильдика, габариты, тип присоединения и схема управления.
Можно ли подобрать насос по старой модели?
Да. Старую модель нужно сверить по каталогу, шильдику и фактической рабочей точке. Иногда установленный насос был подобран с запасом или под другой режим.
Можно ли подобрать Grundfos BM по фото шильдика?
Да. На шильдике указываются тип, модель, питание, мощность, номинальная подача, напор, давление корпуса, температура, масса и другие данные.
Чем отличается BM от BMhp?
BMhp применяется для более высоконапорных задач. Точное отличие проверяется по конкретной модели, каталогу, давлению и рабочей точке.
Как подобрать аналог Grundfos BM?
Аналог подбирается по рабочей точке, материалам, давлению, присоединениям, габаритам, электродвигателю и условиям эксплуатации. Полной идентичности без проверки не предполагают.
Что важнее: расход или напор?
Важны оба параметра одновременно. Насос выбирают по точке пересечения требуемого расхода и напора на характеристике.
Как проверить, подойдёт ли насос по габаритам?
Нужно сверить длину модуля, типоразмер 4", 6" или 8", присоединения, место установки, опоры, обвязку и возможность обслуживания.
Какие материалы выбрать для воды или слабоагрессивной среды?
Материал выбирается по химическому составу жидкости. Для воды часто применяются нержавеющие исполнения, но при солях, реагентах и особых условиях требуется проверка совместимости.
Можно ли использовать BM с частотным преобразователем?
Возможность работы с преобразователем частоты проверяется по двигателю, режиму охлаждения, минимальной скорости потока и рекомендациям для конкретной модели.
Что делать, если модель снята с производства?
Нужно проверить доступность поставки, ремонт, замену на актуальное исполнение или подбор аналога по параметрам системы.
Какие документы нужны для проекта?
Нужны каталог, рабочее поле, руководство, данные по материалам, присоединениям, габаритам, электрическим параметрам и условиям эксплуатации.
Подбор без ошибки по параметрам
Отправьте параметры — подберём Grundfos BM или замену под вашу рабочую точку
Проверим расход, напор, давление, материалы, присоединения, габариты и условия эксплуатации. Если оригинальная модель недоступна, предложим технически обоснованный вариант замены.
