CNP · QY / QYL · самовсасывающие вихревые насосы

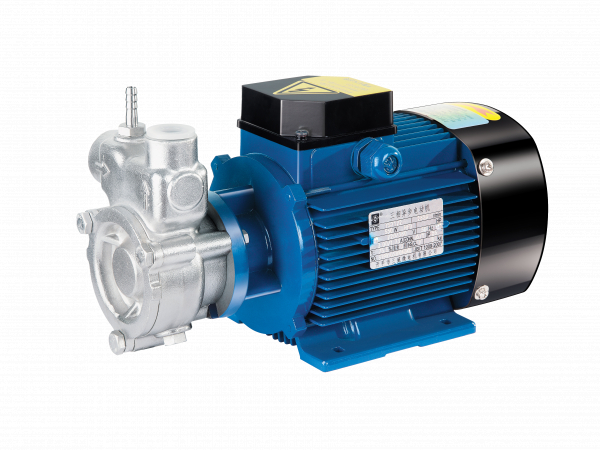

Самовсасывающие вихревые насосы CNP QY/QYL
Подбор и поставка насосов CNP QY/QYL для перекачивания чистых жидкостей низкой вязкости, жидкостей с газом и получения газожидкостных смесей. Подходят для озонирования, фильтрации, циркуляции, повышения давления и технологических процессов.
Подача: 0,4–18 м³/ч Напор: 10–70 м Мощность: 0,55–7,5 кВт IP55 · класс F
Цена CNP QY/QYL
Стоимость зависит от модели, материала исполнения, двигателя, комплектации и условий поставки. Рассчитаем цену под рабочую точку и задачу.
Подбор по параметрам
Подбираем насос по подаче, напору, жидкости, температуре, высоте всасывания и требуемому газожидкостному соотношению.
Поставка оборудования
Проверим доступность серии, срок поставки, документацию и возможность замены существующего насоса на CNP QY/QYL.
Документы
На странице доступны каталог, краткое руководство и полное руководство по эксплуатации QY/QYL.
Применение
Где применяются CNP QY/QYL
Серия рассчитана не только на обычную перекачку чистой жидкости, но и на задачи, где важно работать с газом в жидкости: смешивание, насыщение, отбор проб, фильтрация, озонирование и технологическая циркуляция.
Озонирование и водоподготовка
Подготовка озонированной воды, биохимическая очистка, обработка газожидкостных смесей и технологическая циркуляция.
Фильтрация и резервуары
Откачивание из подземных резервуаров, подача жидкости под давлением, работа на длинных горизонтальных трубопроводах.
Пенящиеся жидкости
Перекачивание жидкости, в которой возможно образование воздушных мешков, а также подача насыщенных газом жидкостей.
Температурные контуры
Подача теплоносителей и хладоносителей для оборудования регулирования температуры.
Аэрозольная обработка
Обработка воды, пищевых продуктов, химических растворов и отходов в технологических процессах.
Повышение давления
Водоснабжение, впрыск воды в резервуары высокого давления и подача воды в проточные нагреватели.
Серии и исполнения
Чем отличаются QY и QYL
Оба исполнения относятся к горизонтальным одноступенчатым самовсасывающим вихревым насосам. Разница важна при подборе по конструкции вала, муфте, опорам и условиям эксплуатации.
QY
Исполнение, в котором рабочее колесо устанавливается на удлинённый вал электродвигателя. Подходит для задач, где нужна компактная самовсасывающая схема и подбор по стандартному модельному ряду.
QYL
Исполнение с соединением вала электродвигателя и насосной части через муфту. В насосной части предусмотрена дополнительная опора с двумя подшипниками качения.
QY / QYL
Для чистых жидкостей низкой вязкости, жидкостей, насыщенных газом, и получения газожидкостных смесей.
QYB / QYLB
Исполнения для взрывопожароопасной чистой жидкости низкой вязкости и газожидкостных смесей. Конкретное исполнение уточняется при подборе.
Характеристики
Технические характеристики CNP QY/QYL
Ниже — сводка по переданным материалам. Для точного подбора проверяем конкретную модель, рабочую точку, жидкость, температуру, условия всасывания и материал исполнения.
| Параметр | Значение | Комментарий для подбора |
|---|---|---|
| Тип оборудования | Самовсасывающий вихревой насос / насос-флотатор | Для жидкости, газожидкостной смеси, циркуляции и повышения давления. |
| Серии | QY, QYL | QY — рабочее колесо на удлинённом валу двигателя; QYL — соединение через муфту. |
| Диапазон подачи | 0,4–18 м³/ч | По официальной странице CNP. Номинальные значения в таблице РЭ: 1, 2, 6, 12 м³/ч. |
| Диапазон напора | 10–70 м | Подбор выполняется по рабочей точке на графике характеристик. |
| Мощность | 0,55–7,5 кВт | Если плотность или вязкость выше, чем у воды, может потребоваться двигатель большей мощности. |
| Частота вращения | 2900 об/мин | Для модельного ряда, указанного в РЭ. |
| Температура жидкости | −15…+105 °C; до +120 °C уточняется по исполнению | В материалах встречаются оба значения, поэтому для проекта проверяем конкретную модель. |
| Температура окружающей среды | до +40 °C | Температура хранения агрегата: −10…+40 °C. |
| Электродвигатель | Асинхронный, IP55, класс изоляции F, IE2 / IE3 по запросу | Напряжение и исполнение уточняются по модели и заказу. |
| Напряжение | 1×220 В; 3×220 В; 3×380 В | Зависит от мощности и исполнения. Для конкретного насоса проверяем табличку и РЭ. |
| Материалы проточной части | Нержавеющая сталь; SS304 / SS316 по маркировке | Материал выбирается по жидкости и химической совместимости. |
| Уплотнение | Торцевое уплотнение | Пара трения и эластомеры уточняются по исполнению. |
| Патрубки | Всасывающий — горизонтальный, напорный — вертикальный | Габариты и присоединения смотрим по конкретной модели. |
| Газожидкостное соотношение | 1:9; расход газа 8–10% от расхода жидкости | Критичный параметр для задач флотатора и смешивания. |
| Рабочее давление | Уточняется при подборе | В переданных выдержках не указано единое значение для всей серии. |

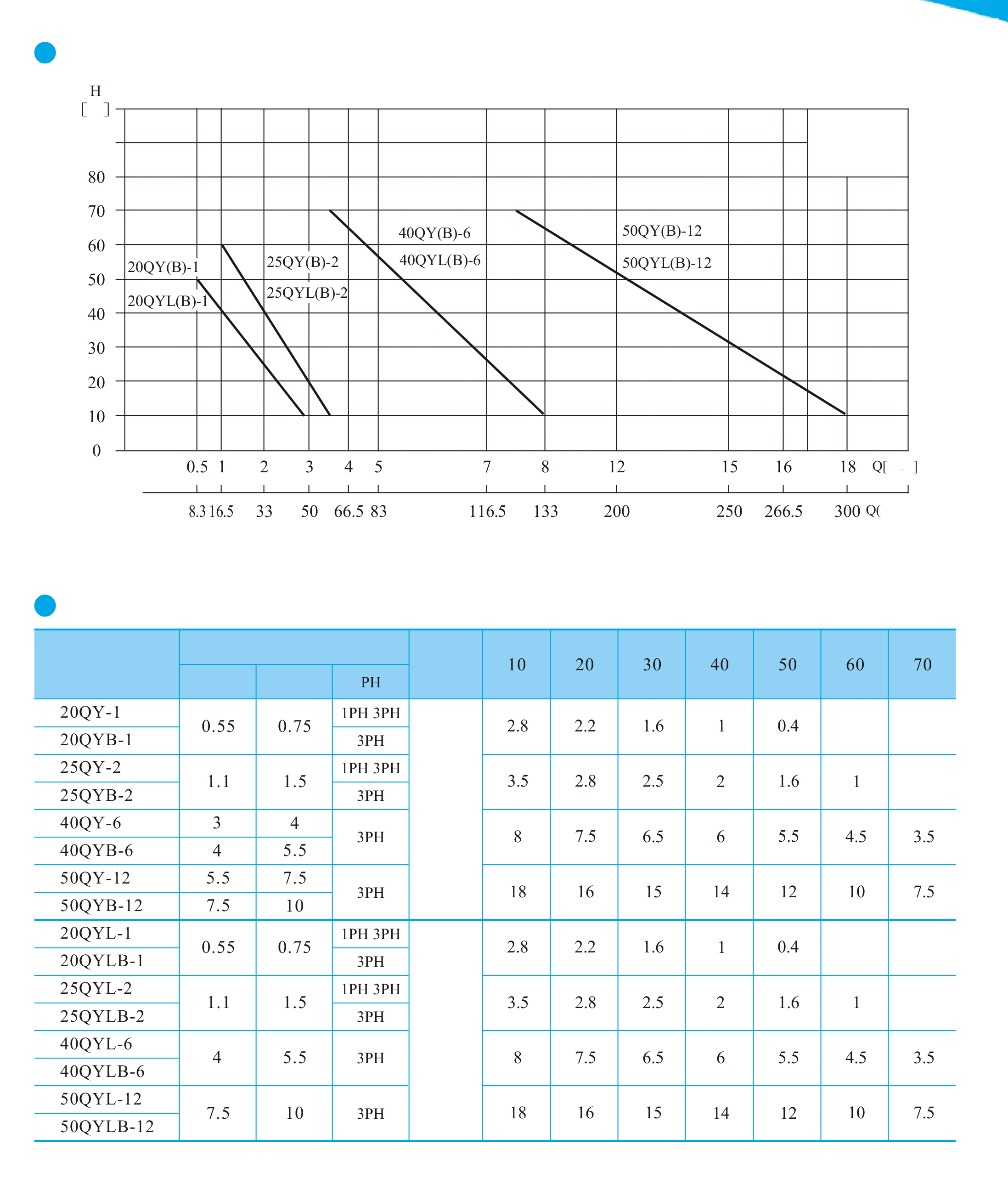

График характеристик
Подбор по рабочей точке, а не “на глаз”
Для CNP QY/QYL важно проверить не только подачу и напор, но и высоту всасывания, температуру, вязкость, наличие газа в жидкости, потери в трубопроводе и допустимый режим работы.
1. Рабочая точка
Нужны расход в м³/ч и напор в метрах с учётом потерь на трубопроводе и арматуре.
2. Среда
Уточняем жидкость, температуру, вязкость, плотность, летучесть и наличие газа.
3. Исполнение
Подбираем QY или QYL, материал SS304/SS316, двигатель, уплотнение и присоединения.
Конструкция
Как устроены насосы CNP QY/QYL
Конструкция рассчитана на самовсасывание и работу с газожидкостной смесью. В верхней части насоса предусмотрен специальный патрубок для подачи газа в проточную часть.
Вихревое рабочее колесо
Горизонтальная одноступенчатая конструкция с вихревым рабочим колесом помогает работать с жидкостями, насыщенными газом.
Нержавеющая проточная часть
Проточная часть изготовлена из нержавеющей стали методом прецизионного литья. Материал подбирается по жидкости.
Подача газа в насос
Специальный патрубок используется для подачи газа в проточную часть и получения газожидкостной смеси.
QY
Рабочее колесо устанавливается на удлинённый вал электродвигателя.
QYL
Валы электродвигателя и насосной части соединяются муфтой; в насосной части есть дополнительная опора с двумя подшипниками.
Торцевое уплотнение
В качестве уплотнения используется торцевое уплотнение. Конкретные материалы пары трения уточняются при подборе.
Материалы и габариты

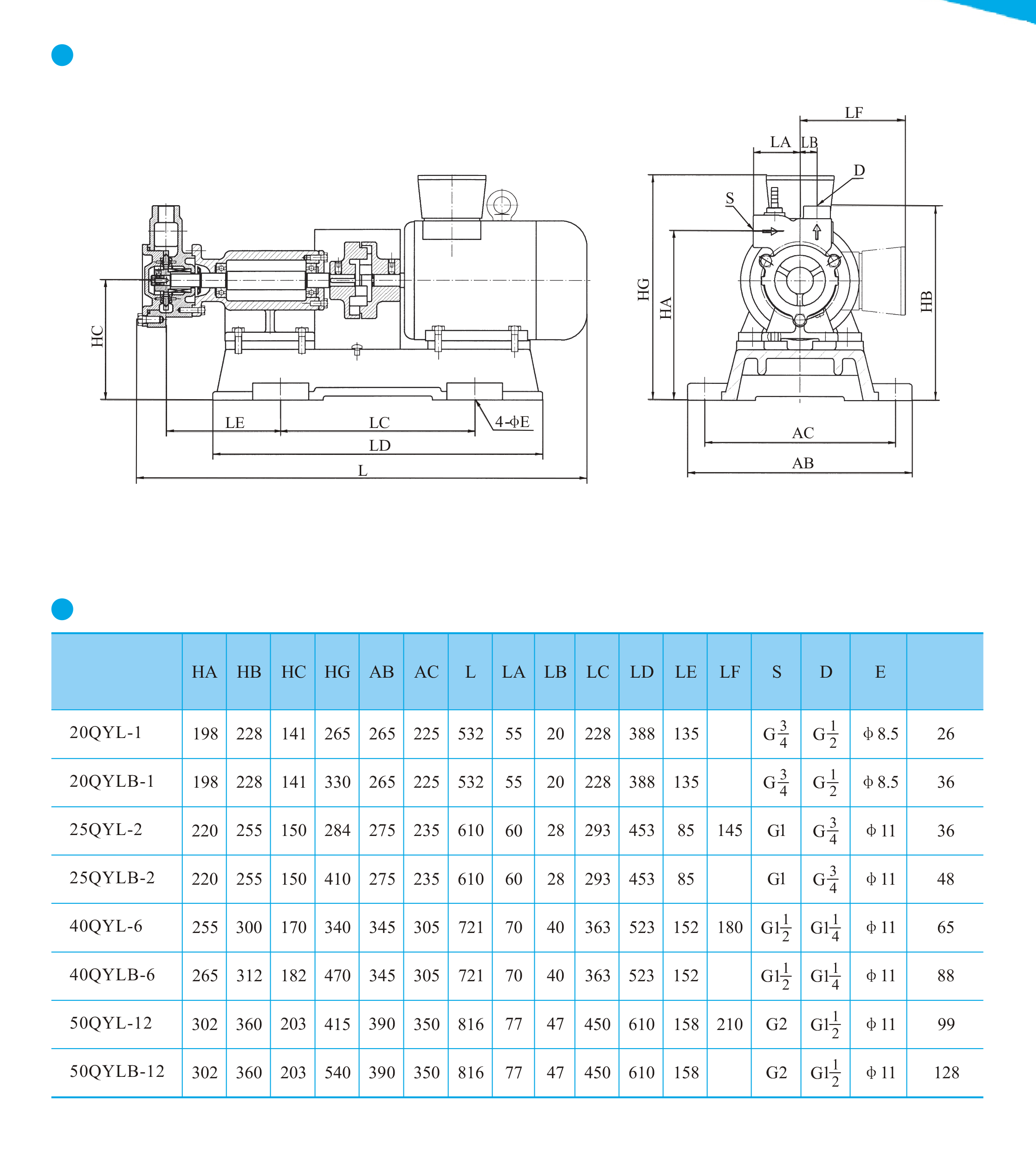

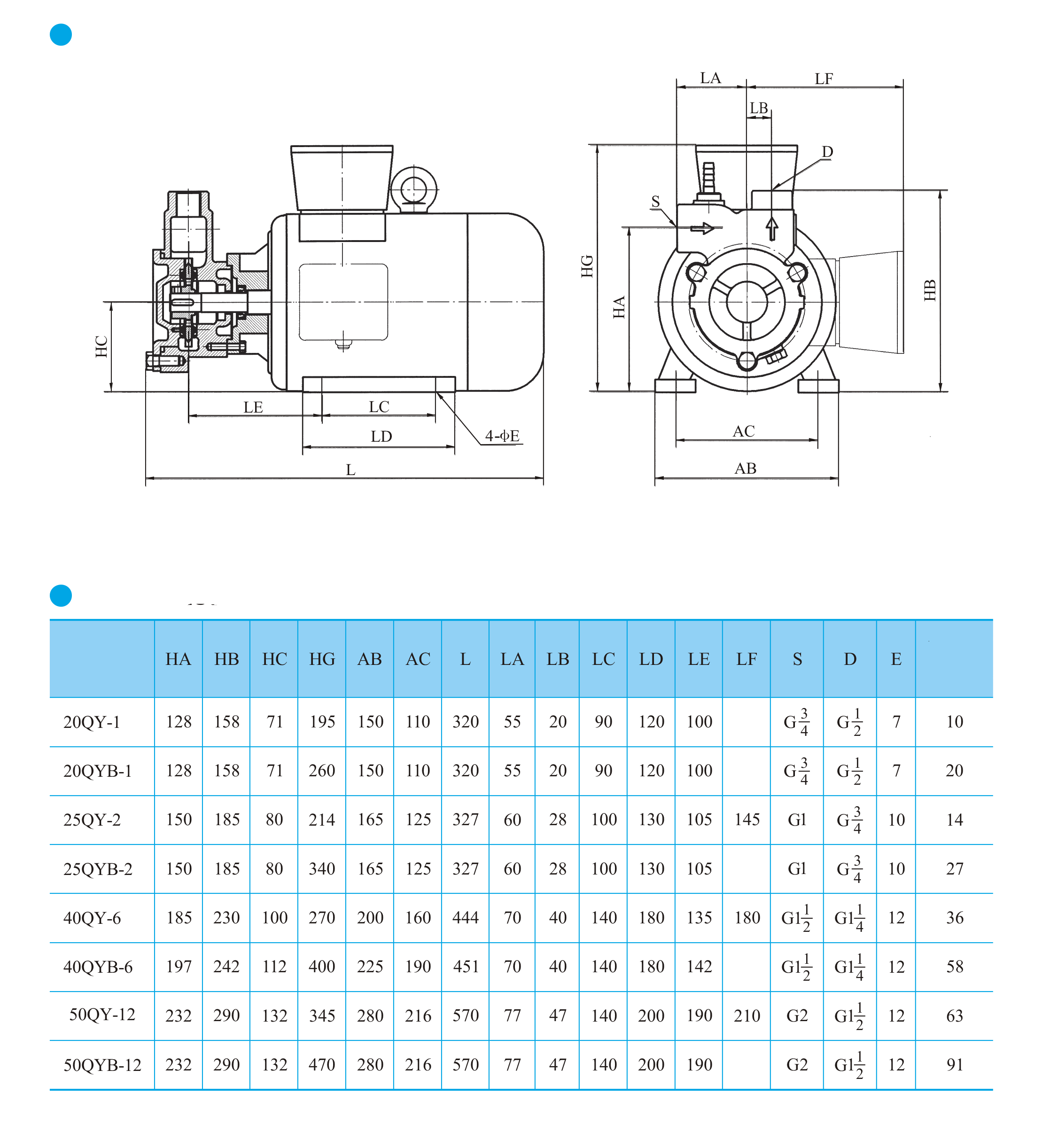

Материалы, ограничения и габаритные размеры
Для технической проверки используем материал исполнения, температуру, свойства жидкости, схему установки и габаритно-присоединительные размеры конкретной модели.
| Раздел | Что указано | Что проверяем при подборе |
|---|---|---|
| Проточная часть | Нержавеющая сталь, прецизионное литьё | Совместимость с жидкостью, температурой и технологическим процессом. |
| Материал по маркировке | S — SS304, L — SS316 | Нужно ли исполнение SS316 при более требовательной среде. |
| Перекачиваемая жидкость | Чистые жидкости низкой вязкости, жидкости с газом, газожидкостные смеси | Плотность, вязкость, летучесть, температура, газосодержание, наличие включений. |
| Газожидкостная работа | Соотношение 1:9, расход газа 8–10% от расхода жидкости | Фактическую задачу: флотатор, озонирование, смешивание, циркуляция. |
| Ограничения | Для загрязнённых жидкостей с большим количеством твёрдых включений серия не выбирается без проверки | Если есть абразив, волокна или загрязнения — подбираем другое исполнение или другую серию. |
Разрез и отдельная таблица материалов в виде изображения в переданных материалах не предоставлены, поэтому на странице не вставлены выдуманные схемы.
Аналоги и замена
Подберём CNP QY/QYL вместо существующего насоса
Если нужно заменить насос Grundfos, Wilo, Lowara, Ebara, CNP или другой бренд, пришлите шильдик, рабочую точку или лист данных. Мы проверим гидравлику, материалы, габариты, присоединения и условия эксплуатации.
По шильдику
Модель, мощность, частота, напряжение, материал и серийный номер помогают быстрее найти замену.
По рабочей точке
Подбираем насос по подаче, напору, температуре, жидкости и режиму работы.
По месту установки
Проверяем габариты, патрубки, направление подключения, высоту всасывания и доступность обслуживания.
Подбор
Как мы подбираем CNP QY/QYL
Самовсасывающий насос для газожидкостной смеси нельзя выбирать только по названию серии. Нужны рабочие параметры и условия процесса.
1. Получаем параметры
Подача, напор, жидкость, температура, плотность, вязкость, газосодержание, режим работы.
2. Проверяем гидравлику
Смотрим рабочую точку на графике, запас по напору, потери в трубопроводе и высоту всасывания.
3. Выбираем исполнение
QY или QYL, материал SS304/SS316, двигатель, напряжение, уплотнение и присоединения.
4. Даём КП
Фиксируем модель, цену, срок поставки, документы и рекомендации по монтажу.
Документы
Каталог и руководства CNP QY/QYL
Документы открываются в новой вкладке. Декларация, сертификаты и видео не добавлены, потому что они не были переданы в исходных материалах.
Каталог CNP QY/QYL
Технический каталог серии для проверки характеристик и подбора. Открыть каталогКраткое РЭ
Краткое руководство по эксплуатации для серии QY/QYL и смежных серий. Открыть краткое РЭПолное РЭ QY
Полное руководство по монтажу, эксплуатации, обслуживанию и поиску неисправностей. Открыть полное РЭFAQ
Вопросы по CNP QY/QYL
Это самовсасывающий вихревой насос / насос-флотатор. Его особенность — работа с чистыми жидкостями низкой вязкости, жидкостями с газом и газожидкостными смесями.
Можно запросить конкретную модель, но лучше проверить рабочую точку, жидкость, температуру, высоту всасывания и материал исполнения. Это снижает риск ошибки при эксплуатации.
Цена зависит от модели, мощности, материала, двигателя, исполнения и срока поставки. Для расчёта пришлите параметры или модель существующего насоса.
Для чистых жидкостей низкой вязкости, жидкостей, насыщенных газом, и газожидкостных смесей. Если есть абразив, волокна или загрязнения, нужна отдельная проверка.
Да, если совпадают рабочая точка, материалы, присоединения, габариты и условия эксплуатации. Для замены лучше прислать шильдик, фото насоса и параметры системы.
Подача, напор, жидкость, температура, плотность, вязкость, газосодержание, высота всасывания, диаметр трубопровода, напряжение, режим работы и требования по материалам.
Подбор и поставка
Нужно подобрать CNP QY/QYL под вашу задачу?
Пришлите расход, напор, жидкость, температуру, описание процесса или фото шильдика старого насоса. Мы проверим модель, исполнение, документы, цену и срок поставки.
Что прислать для быстрого КП
1. Подача, м³/ч
2. Напор, м
3. Жидкость, температура, вязкость
4. Нужно ли газожидкостное смешивание
5. Фото шильдика или модель старого насоса
6. Требования по материалам и напряжению
Почта: ceo.energounion@yandex.ru
