AIKON · циркуляционные насосы с мокрым ротором

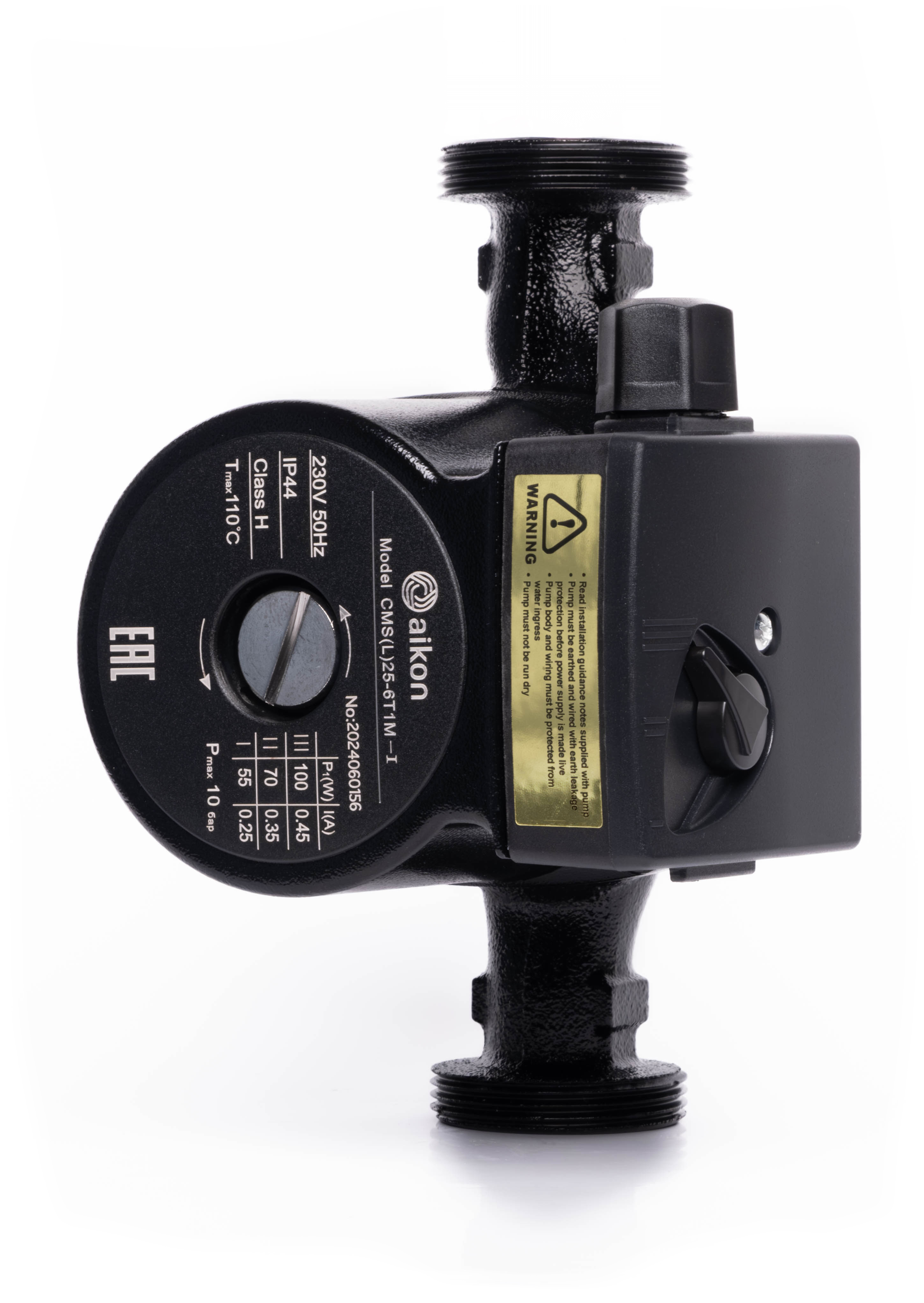

Циркуляционные насосы AIKON CMS(L) и CMS(L)-I
Одноступенчатые насосы с патрубками in-line для отопления, горячего водоснабжения, кондиционирования, охлаждения и промышленных циркуляционных контуров.
Подача до 49 м³/ч Напор до 19,5 м Температура +2…+110 °C Давление до 1,0 МПа
Цена и инженерный подбор
Подберём насос по рабочей точке, а не только по названию серии
Для корректного выбора нужны подача, напор, температура и состав жидкости, напряжение питания, присоединение и режим работы системы.
Подбор
Проверим рабочую точку по графику, выберем одно- или трёхскоростное исполнение и исключим работу вне допустимого диапазона.
Замена
Сопоставим старый насос по подаче, напору, монтажной длине, диаметру, напряжению и габаритам.
Документы
Передадим руководство, габаритные данные и информацию для проектирования, монтажа и эксплуатации.
Применение
Для циркуляции чистой воды и совместимых теплоносителей
Серия применяется в закрытых инженерных и промышленных контурах. Совместимость жидкости с материалами насоса проверяется до заказа.
Отопление
Циркуляция теплоносителя в системах отопления жилых, коммерческих и производственных зданий.
Горячее водоснабжение
Поддержание циркуляции в контурах горячей воды с учётом температуры и материалов конкретного исполнения.
Вентиляция и кондиционирование
Циркуляция воды в теплообменных контурах приточных установок, фанкойлов и систем кондиционирования.
Холодоснабжение
Работа в водяных и водно-гликолевых контурах охлаждения при соблюдении допустимой концентрации и температуры.
Тепловые насосы
Контуры с воздушным или грунтовым источником тепла, где требуется стабильный расход теплоносителя.
Промышленная циркуляция
Чистая неагрессивная жидкость без твёрдых и длинноволокнистых включений в технологических контурах.
Не допускаются горючие, взрывоопасные и химически несовместимые жидкости, а также среды с твёрдыми частицами, волокнами или минеральным маслом.
Исполнения CMS(L)
Односкоростная или трёхскоростная версия
Исполнение выбирают по графику системы, диапазону регулирования, электропитанию и монтажным ограничениям.

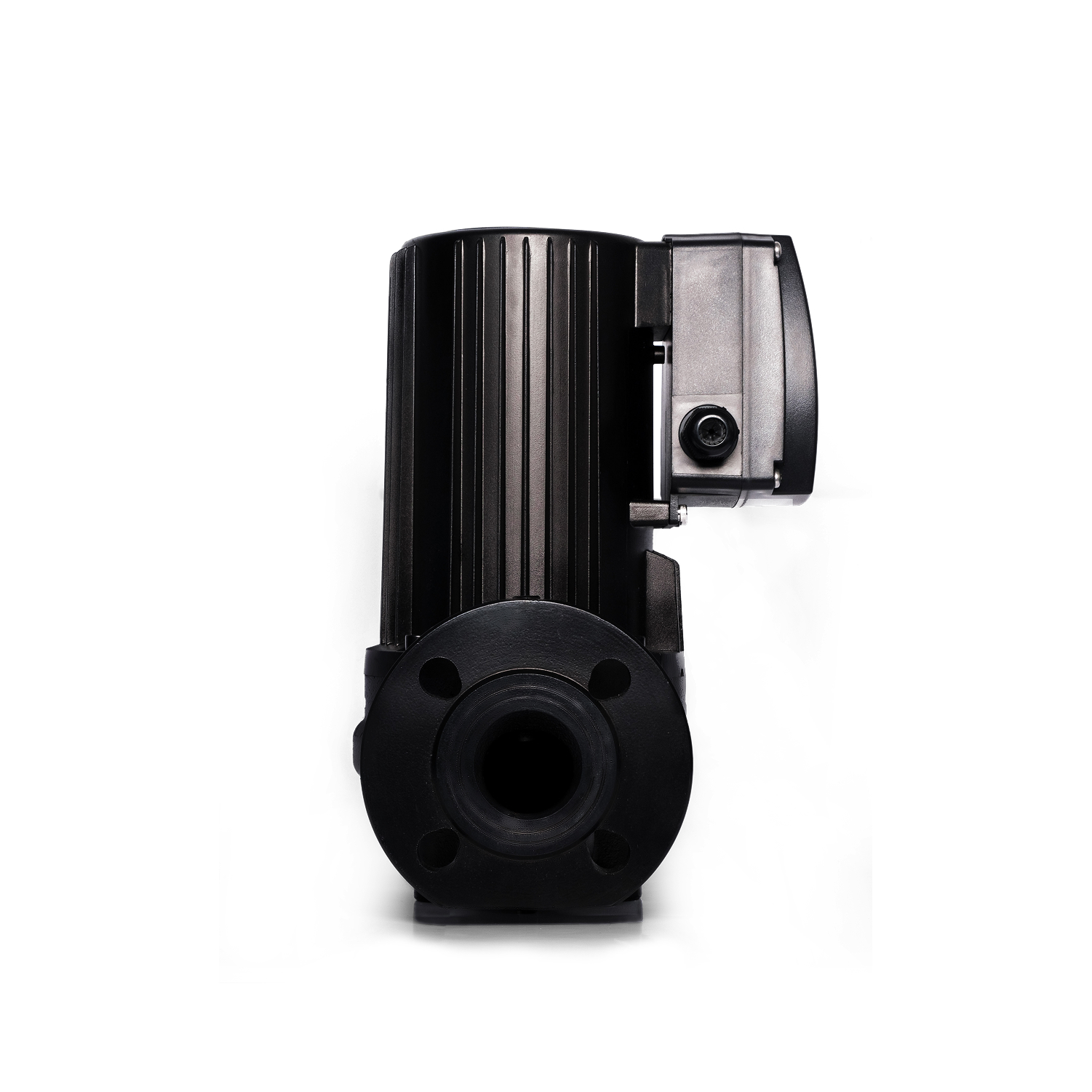

CMS(L)-I, 1 скорость
Фиксированная частота вращения для систем с постоянным расчётным режимом. Диапазон серии: подача до 17 м³/ч, напор до 12 м, мощность до 0,5 кВт.

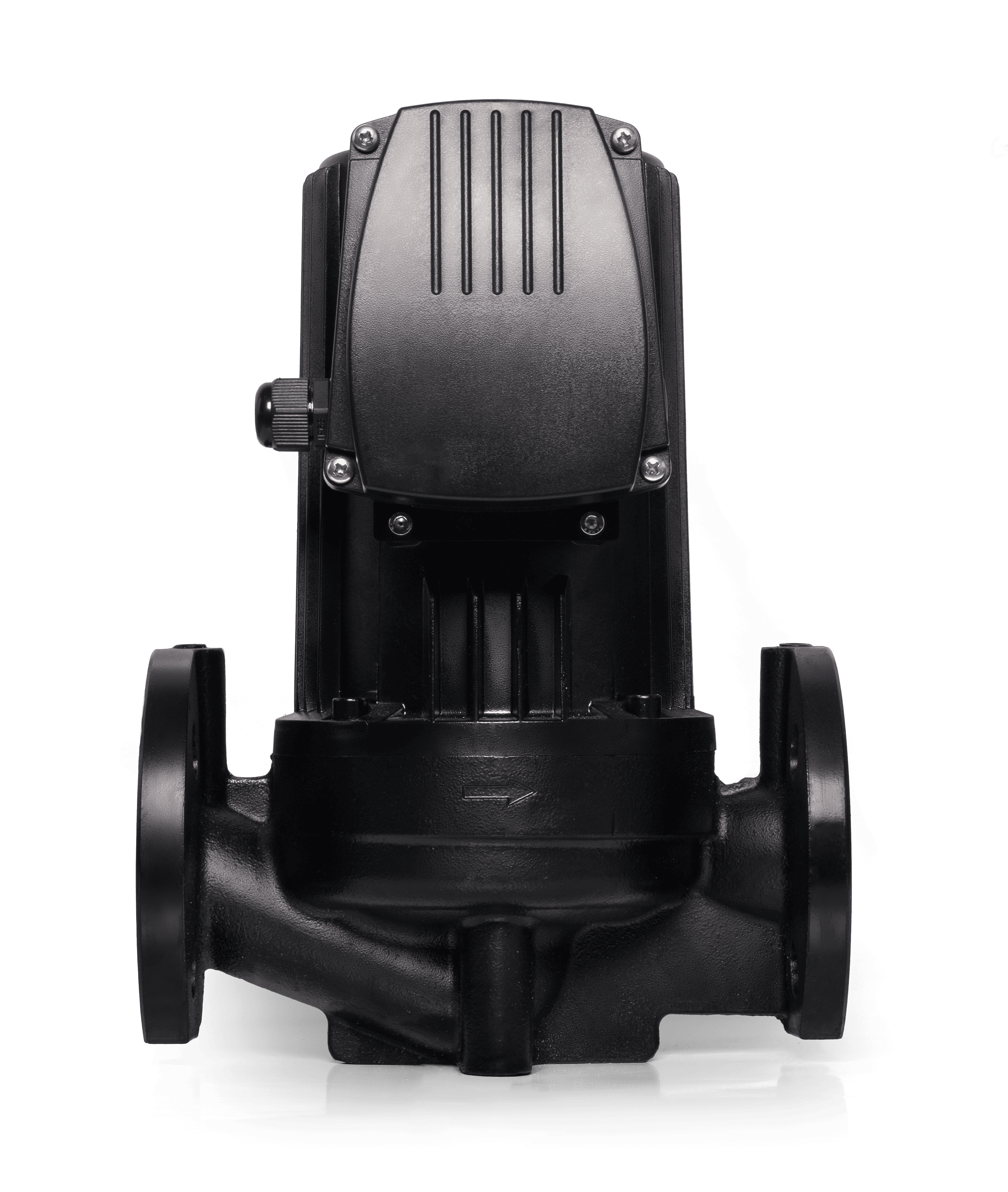

CMS(L)-I, 3 скорости
Ручной выбор одной из трёх скоростей для настройки расхода и напора. Диапазон серии: подача до 49 м³/ч, напор до 19,5 м, мощность до 1,5 кВт.
CMS(L)
Базовая серия с исполнениями, параметры которых зависят от конкретной модели. Предельные значения линейки: подача до 41 м³/ч, напор до 12 м, мощность до 1,3 кВт.
Для замены установленного CMS(L) сверяем не только обозначение, но и присоединение, монтажную длину, питание и рабочую точку.
Характеристики
Основные параметры AIKON CMS(L)
Ниже указаны предельные значения серии. Рабочие параметры конкретной модели определяются по её таблице и гидравлической кривой.
| Параметр | Диапазон / исполнение | Что учитывать при подборе |
|---|---|---|
| Конструкция | Одноступенчатый циркуляционный насос in-line с мокрым ротором | Вал двигателя должен располагаться горизонтально. |
| Подача | 0,5–49 м³/ч для линейки CMS(L)-I | Нужна расчётная рабочая точка, а не только максимальный расход. |
| Напор | 1–19,5 м | Сверяется с характеристикой сети и выбранной скоростью. |
| Мощность | 65–1500 Вт | Мощность зависит от модели и ступени скорости. |
| Рабочее давление | До 1,0 МПа; фланцы PN6/PN10 в зависимости от модели | Суммарное давление на входе и напор при нулевой подаче не должны превышать допустимое значение. |
| Температура жидкости | От +2 до +110 °C | Температуру проверяют вместе с давлением и составом теплоносителя. |
| Рабочая жидкость | Вода и схожие чистые жидкости, pH 4–9; гликоль до 50% | При повышенной плотности или вязкости снижаются подача и напор, растёт потребление мощности. |
| Электропитание | 1×220 В или 3×380 В, 50 Гц — в зависимости от модели | Проверить доступное питание и схему подключения до заказа. |
| Защита двигателя | IP44, класс изоляции H | Трёхфазные модели оснащаются встроенным термоконтактом. |
| Присоединение | Резьбовое T или фланцевое F | Сверить DN, монтажную длину и ответные присоединения. |
| Уровень шума | Не более 45 дБ(А) | Фактический шум также зависит от монтажа, воздуха в системе и режима работы. |

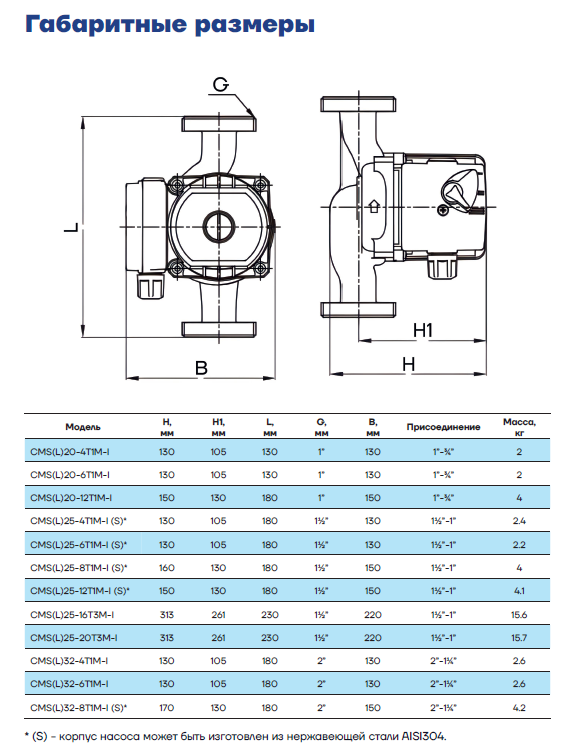

Типоразмеры
В документации представлены модели с условными проходами 20, 25, 32, 40, 50 и 65 мм.
Максимальный напор в маркировке
Число после диаметра указывает максимальный напор модели, например 4, 6, 8, 12, 16 или 20 м.
Новая генерация
Буква I в конце обозначения указывает на новое поколение насосов CMS(L)-I.

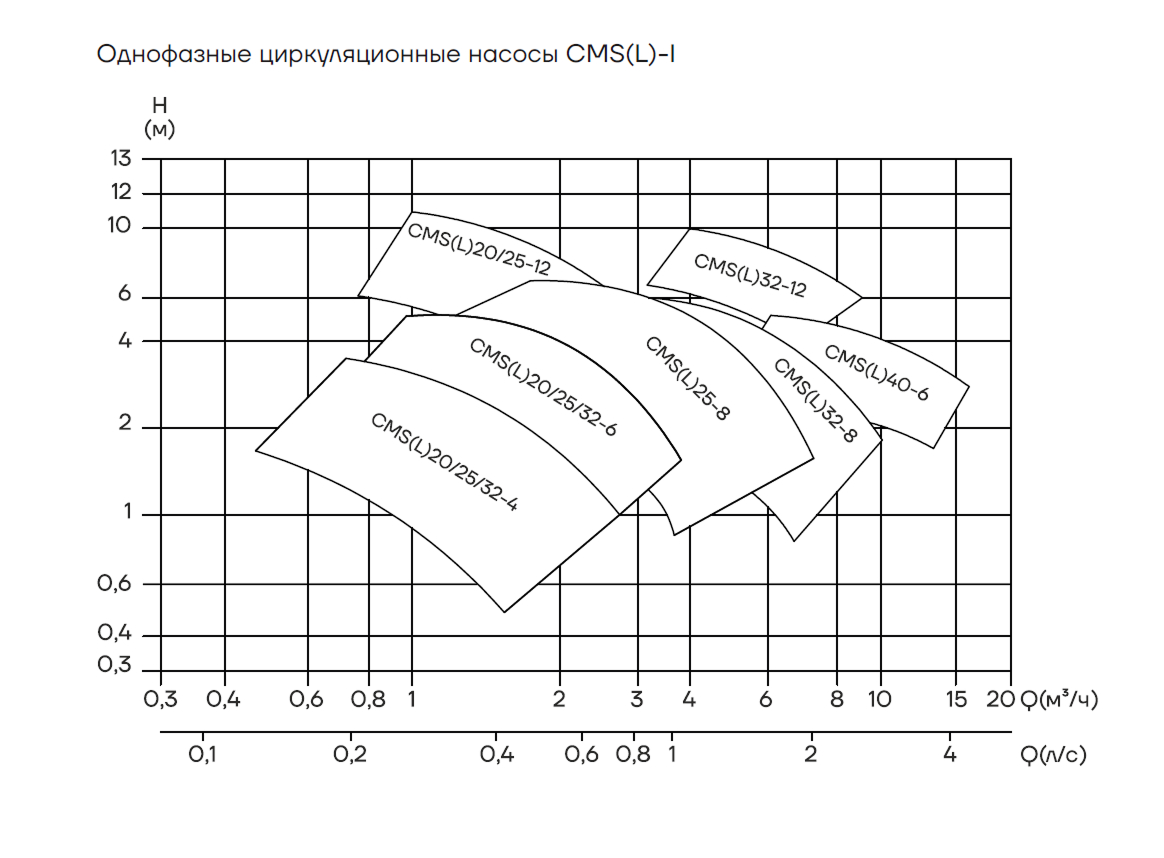

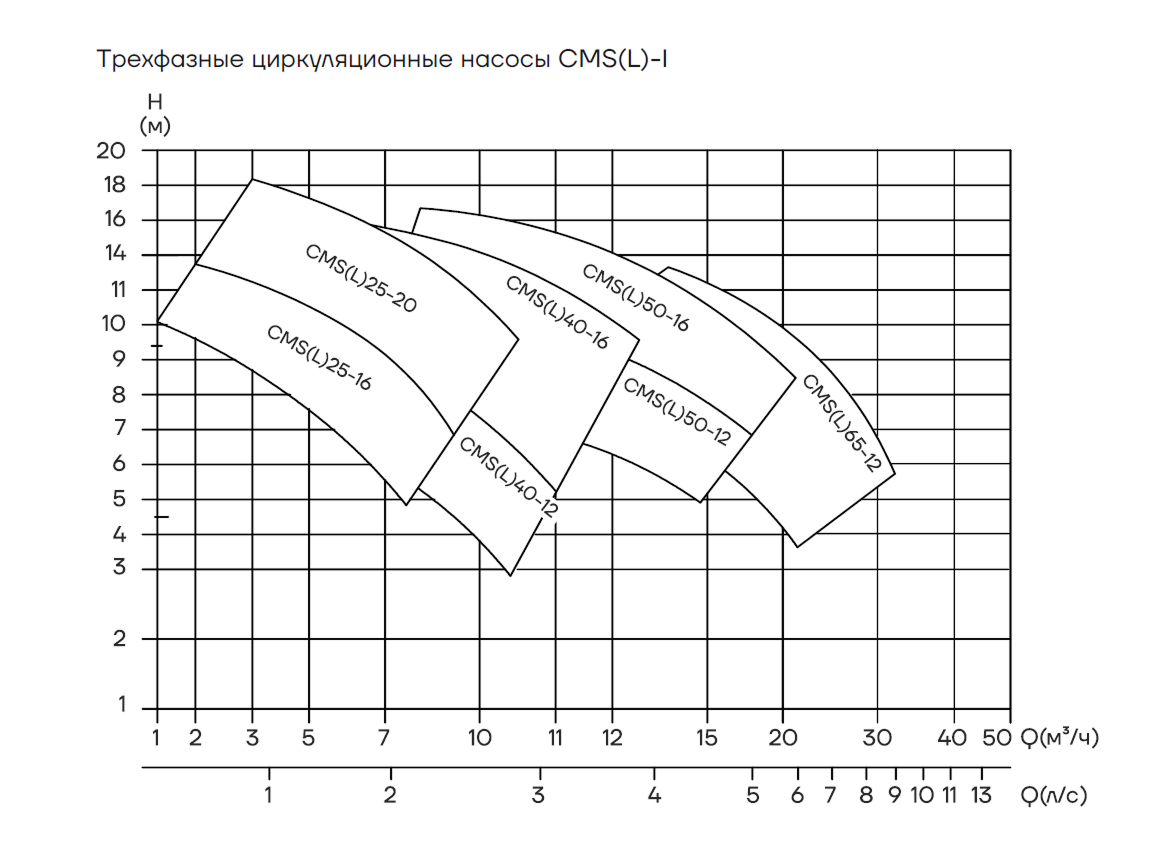

Гидравлические кривые
Диапазон однофазных и трёхфазных моделей
Предварительно выберите область по подаче и напору, затем проверьте точную модель и скорость по её рабочей кривой.
Оптимальный режим находится в рабочей области характеристики. Не следует выбирать насос по крайней точке кривой или постоянно эксплуатировать его при закрытой арматуре.

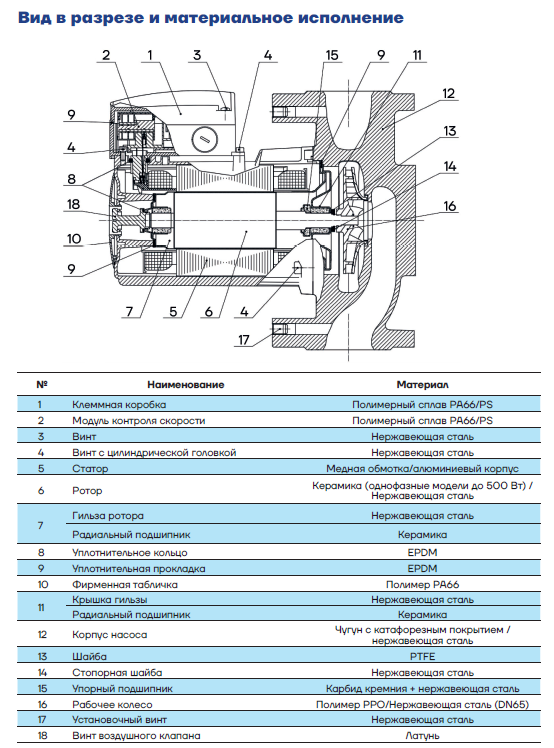

Конструкция
Мокрый ротор без торцевого уплотнения вала
Перекачиваемая жидкость смазывает подшипники и отводит тепло от элементов двигателя. Насосная часть и электродвигатель образуют единый узел.
Корпус насоса
Чугун с катафорезным покрытием; для отдельных исполнений корпус может быть из нержавеющей стали.
Рабочее колесо
Полимер PPO или нержавеющая сталь — в зависимости от типоразмера и исполнения.
Подшипники
Радиальный подшипник из керамики; упорный узел с карбидом кремния и нержавеющей сталью.
Эластомеры
Уплотнительные кольца и плоские прокладки из EPDM.
Ротор и гильза
Керамика для части однофазных моделей либо нержавеющая сталь; гильза ротора — нержавеющая сталь.
Модуль управления
Клеммная коробка и модуль выбора скорости из инженерных полимеров PA66/PS.
Монтаж и эксплуатация
Что проверить до запуска насоса
Даже правильно выбранная модель может работать нестабильно при неправильном положении вала, наличии воздуха, сухом ходе или ошибке подключения.
Положение вала
Вал двигателя устанавливают горизонтально. Вертикальное расположение вала не допускается.
Заполнение и развоздушивание
Перед пуском насос и трубопровод должны быть заполнены жидкостью, а воздух удалён.
Сухой ход запрещён
Работа без жидкости повреждает узлы скольжения и лишает оборудование нормального охлаждения.
Направление потока
Стрелка на корпусе должна совпадать с направлением движения жидкости в трубопроводе.
Окружающая среда
Для актуального CMS(L)-I руководство указывает температуру от 0 до +70 °C и высоту до 1000 м; паспорт конкретной модели имеет приоритет.
Частотное регулирование
Подключение внешнего преобразователя к однофазным двигателям не рекомендуется. Для трёхфазного исполнения соблюдать схему РЭ и установить регулятор на III скорость.
Перед заменой насоса обязательно сверить монтажную длину, диаметр и тип присоединения, расположение клеммной коробки и доступ для обслуживания.
Аналоги
Подбор замены циркуляционного насоса
AIKON CMS(L) можно рассматривать как замену циркуляционных насосов других марок, но прямой аналог определяется только после технического сравнения.
Что прислать
- фото шильдика;
- модель старого насоса;
- подачу и напор;
- фото места установки;
- напряжение питания.
Что сверим
- рабочую точку и график;
- DN и тип присоединения;
- монтажную длину;
- температуру и давление;
- материалы и жидкость.
Что получите
- подходящую модель AIKON;
- коммерческое предложение;
- срок поставки;
- габаритные данные;
- руководство по эксплуатации.
При замене Grundfos, Wilo, DAB, Lowara или насоса другого производителя мы не переносим обозначение «один в один», а заново проверяем гидравлику и монтаж.
Инженерный подбор
От исходных данных до коммерческого предложения
Чем точнее исходные параметры, тем меньше риск получить избыточный напор, шум, перерасход энергии или недостаточную циркуляцию.
Собираем данные
Подача, напор, жидкость, температура, давление, питание, присоединение и режим работы.
Проверяем кривые
Определяем модель и скорость, на которой рабочая точка находится в рекомендуемой области.
Сверяем монтаж
Проверяем DN, монтажную длину, фланцы или резьбу, положение вала и электроподключение.
Готовим предложение
Модель, цена, срок поставки, документация и технические пояснения по выбранному исполнению.
Данные для быстрого подбора
Можно отправить параметры текстом или приложить фото шильдика и место установки.
Подача, м³/ч Напор, м Температура Теплоноситель DN / резьба / фланец 220 или 380 В
Документация
Руководства AIKON CMS(L) для скачивания
Используйте документ, соответствующий поколению и исполнению насоса. Паспорт конкретного агрегата и лист данных имеют приоритет.
Краткое РЭ CMS(L)
Краткий паспорт и руководство: маркировка, общие требования к монтажу, вводу в эксплуатацию и обслуживанию.
Полное РЭ CMS(L)-I
Конструкция, рабочие жидкости, характеристики, монтаж, подключение, эксплуатация и габаритные размеры нового поколения.
РЭ CMS(L)
Руководство по эксплуатации базовой серии CMS(L). Используйте при обслуживании и замене ранее установленных моделей.
FAQ
Частые вопросы по AIKON CMS(L)
Короткие ответы для предварительного выбора. Финальное решение принимается по документации конкретной модели и параметрам системы.
Сколько стоит насос AIKON CMS(L)?
Цена зависит от модели, мощности, количества скоростей, напряжения и типа присоединения. Для расчёта пришлите рабочую точку или обозначение требуемого насоса.
Чем односкоростной насос отличается от трёхскоростного?
Односкоростная версия работает на фиксированной характеристике. Трёхскоростная позволяет вручную выбрать один из трёх режимов и точнее согласовать насос с сопротивлением системы.
Можно ли использовать CMS(L) для горячей воды?
Да, при совместимости воды с материалами конкретной модели. Допустимая температура перекачиваемой жидкости для серии достигает +110 °C, но необходимо учитывать давление и исполнение насоса.
Допускается ли гликолевый теплоноситель?
Руководство допускает растворы гликоля концентрацией до 50%. При большей плотности и вязкости характеристики и потребляемая мощность отличаются от данных для воды, поэтому требуется проверка подбора.
Можно ли ставить насос валом вертикально?
Нет. Вал двигателя должен располагаться горизонтально. Положение клеммной коробки выбирают из допустимых вариантов, указанных в руководстве.
Можно ли подключить частотный преобразователь?
Для однофазных двигателей внешнее частотное регулирование не рекомендуется. Для трёхфазного исполнения необходимо соблюдать схему руководства и предварительно установить встроенный регулятор на III скорость.
Подходит ли насос для грязной воды?
Нет. Серия рассчитана на чистую невзрывоопасную жидкость без твёрдых и длинноволокнистых включений. Для загрязнённой воды нужен другой тип насоса.
Какие данные нужны для подбора аналога?
Фото шильдика, модель, подача, напор, температура и состав жидкости, DN, монтажная длина, тип присоединения, напряжение и фото места установки.
