CNP · серия NIH

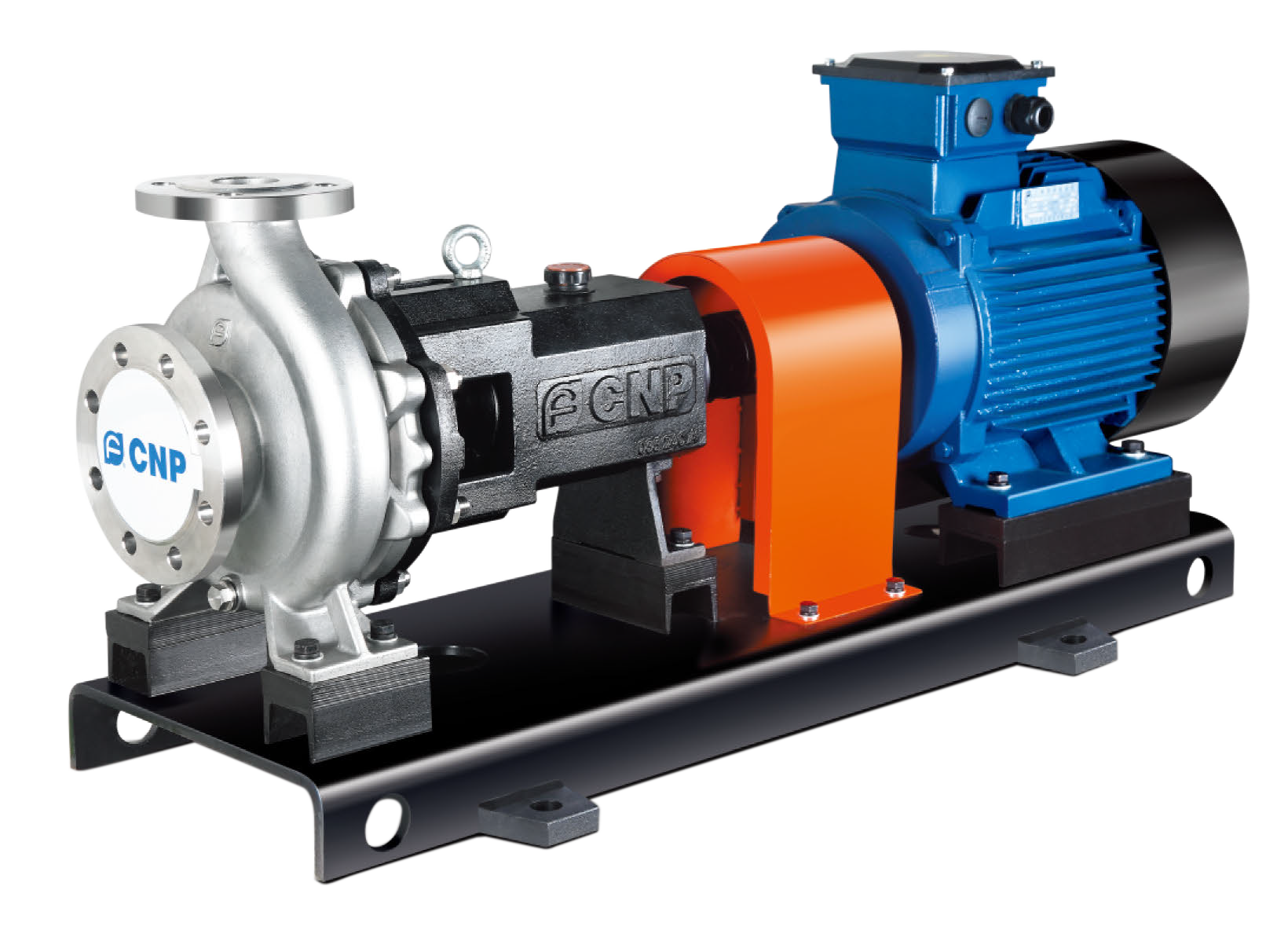

Химические консольные насосы CNP NIH
Горизонтальные одноступенчатые насосы для горячих, коррозионно-активных, токсичных и других сложных промышленных сред. Подбираются по рабочей точке, составу жидкости, плотности, вязкости, температуре и требованиям к герметичности.
до 1400 м³/ч подача линейки по данным производителя
до 156 м напор линейки по данным производителя
до +180 °C температура среды, исполнение уточняется
20 бар максимальное корпусное давление
Цена, подбор и поставка
Стоимость определяется исполнением, а не только типоразмером
Для NIH критичны материал проточной части, торцевое уплотнение, план обвязки, плотность и вязкость среды. Поэтому цена рассчитывается после инженерной проверки исходных данных.
Совместимость со средой
Сопоставим химический состав, концентрацию, температуру, плотность, вязкость и наличие частиц с материалами и уплотнением.
Комплект поставки
Согласуем двигатель, раму, муфту, защитный кожух, торцевое уплотнение, обвязку и документацию.
```html
```
Области применения
Для химических и тяжёлых технологических процессов
Серия применяется там, где обычного водяного консольного насоса недостаточно по материалам, температуре, плотности среды или требованиям к уплотнению.
Химическая и нефтехимическая промышленность
Кислоты, щёлочи, солевые растворы, органические реагенты и технологические жидкости.
Удобрения и соли
Мочевина, минеральные и калийные удобрения, рассолы и растворы солей.
Целлюлозно-бумажная промышленность
Целлюлоза, чёрный щёлок, реагенты водоочистки и промышленные сточные среды.
Морская вода и опреснение
Перекачивание морской воды при корректном выборе коррозионностойкого сплава и торцевого уплотнения.
Фармацевтическая промышленность
Этанол, глюкоза, промежуточные продукты и другие среды, совместимые с выбранным исполнением.
Пищевая промышленность
Фильтровальные присадки, технологические добавки и дезинфицирующие растворы.
Энергетика
Горячие технологические жидкости и контуры, где требуется специализированное процессное исполнение.
Горнодобывающая отрасль
Технологические растворы без длинноволокнистых включений, в пределах допустимого содержания твёрдых частиц.
Выбор исполнения
NIH конфигурируется под конкретную рабочую среду
Одинаковый типоразмер может иметь разную проточную часть, мощность двигателя и систему уплотнения. Финальная конфигурация фиксируется в листе данных и паспорте.
1. Материал проточной части
Доступны нержавеющие, дуплексные и специальные коррозионностойкие сплавы: 304, 316L, 2205, 2507, 904, титан, никель, Alloy 20, Hastelloy и другие варианты по заказу.
2. Торцевое уплотнение
Одинарное или двойное картриджное. Тип и пары трения выбираются по токсичности, температуре, склонности к кристаллизации и допустимой утечке.
3. План обвязки API 682
В зависимости от процесса применяются промывка, охлаждение, буферная или барьерная жидкость. В документации приведены планы 11, 21, 23, 31, 52, 53A и 53B.
4. Электродвигатель
Стандартно — асинхронный IEC, монтажное исполнение B3, IE3, IP55, класс изоляции F, 380 В / 50 Гц. Мощность выбирается с учётом плотности среды.
Материал нельзя выбирать только по общему названию вещества.
Нужны концентрация, температура, примеси, режим и данные
о возможной кристаллизации.
Технические характеристики
Основные параметры CNP NIH
Предельные значения относятся к линейке в целом. Они не являются номинальными параметрами каждой модели.
| Параметр | Значение |
|---|---|
| Тип насоса | Горизонтальный центробежный консольный, одноступенчатый, несамовсасывающий |
| Патрубки | Осевой всасывающий и радиальный напорный |
| Рабочее колесо | Закрытого типа, одностороннего входа |
| Стандарт конструкции | ISO 2858 по данным производителя |
| Подача | До 1400 м³/ч по текущим данным производителя; точная рабочая зона зависит от модели |
| Напор | До 156 м по текущим данным производителя; проверяется по рабочей кривой |
| Температура жидкости | До +180 °C; отрицательные температуры — только для совместимых сред и согласованного исполнения |
| Корпусное давление | До 20 бар; стандартные фланцы PN16, другие стандарты — по заказу |
| Максимальное давление на входе | До 10 бар, при этом суммарное давление не должно превышать допустимое для корпуса |
| Плотность | До 1840 кг/м³ |
| Кинематическая вязкость | До 50 мм²/с |
| Твёрдые частицы | До 0,2%; размер до 0,2 мм; длинноволокнистые включения не допускаются |
| Электродвигатель | IE3, IP55, класс F, 380 В / 50 Гц; мощность стандартного ряда 0,75–315 кВт, расширенное исполнение уточняется |
При повышенной плотности или вязкости растёт требуемая мощность,
а вязкость дополнительно снижает КПД и напор. Двигатель подбирается
по фактической среде, а не только по воде.
Модельный ряд и маркировка
От NIH 40-25-125 до крупных промышленных типоразмеров
Обозначение показывает присоединительные диаметры и номинальный диаметр рабочего колеса. Рабочую точку нельзя определять только по маркировке.
Пример: NIH 80-50-200
| NIH | Химический процессный консольный насос |
| 80 | Диаметр всасывающего патрубка, мм |
| 50 | Диаметр напорного патрубка, мм |
| 200 | Номинальный диаметр рабочего колеса, мм |
Группы типоразмеров
В каталоге мощность двигателя приведена отдельно для жидкостей с удельной плотностью 1,0; 1,35 и 1,84. Актуальная доступность типоразмера и подрезки колеса уточняется при подборе.
Конструкция
Ремонтопригодная консольная схема с картриджным уплотнением
Задняя выдвижная часть позволяет обслуживать роторный узел без отсоединения корпуса насоса от трубопроводов. Подшипники смазываются жидким маслом и защищены лабиринтными изоляторами.

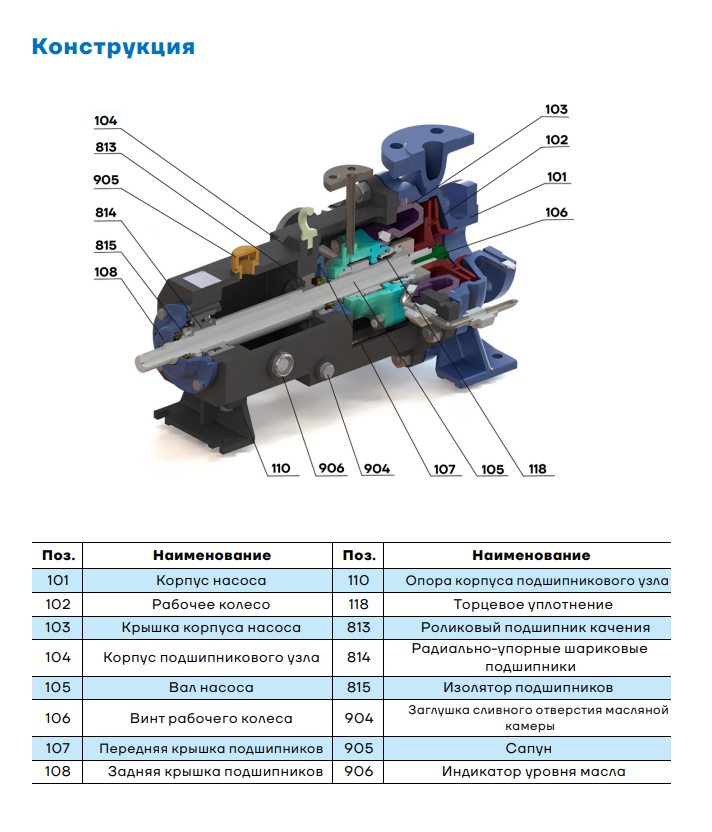

Нажмите на изображение, чтобы открыть крупно.
Ключевые узлы
- корпус с одинарным или двухзавитковым отводом;
- закрытое рабочее колесо с задними лопастями;
- одинарное или двойное картриджное торцевое уплотнение;
- роликовый и радиально-упорные подшипники;
- масляная ванна, сапун и индикатор уровня масла;
- упругая муфта и защитный кожух на общей раме.

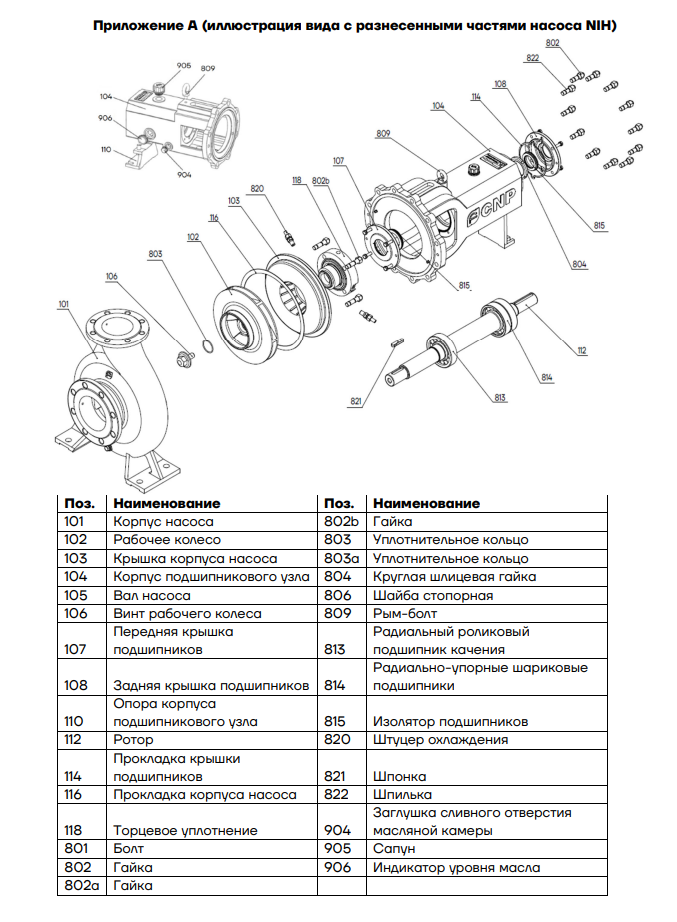

Взрыв-схема основных деталей насоса.
Что упрощает обслуживание
Взаимозаменяемость деталей внутри унифицированных групп сокращает склад запасных частей. Задняя крышка и подшипниковый узел демонтируются без разборки подводящего и напорного трубопроводов.
Точный перечень ЗИП определяется по серийному номеру
и фактическому исполнению насоса.
Материалы и рабочие среды
Коррозионная стойкость подбирается по химической совместимости
Ниже — примеры материалов из каталога, а не универсальная таблица совместимости. Окончательный выбор требует состава и концентрации среды.
Щёлочи и хлорная химия
Примеры: 304, 316L, титан TA2/TA9/TA10, никель Ni200 — в зависимости от реагента и режима.
Кислоты
Примеры: 304, 316L, 2205, 904, Alloy 20, Hastelloy. Марка определяется видом кислоты, концентрацией и температурой.
Соли и морская вода
Примеры: 316L, 2205, 2507, титан TA2 и специальные исполнения для хлоридных сред.
Фармацевтика и пищевые процессы
Чаще рассматриваются 304 и 316L, но пригодность подтверждается по требованиям процесса и санитарным ограничениям.
Целлюлозно-бумажное производство
В каталоге приведены 304, 2205, 0Cr17 и CD4MCu для различных технологических сред.
Очистка сточных вод
Примеры: 304, 316L, 2205, 2507, титан — по реагентам, солесодержанию и температуре.
Эксплуатация, монтаж и NPSH
Надёжность зависит от правильной обвязки и режима
NIH — несамовсасывающий насос. Перед пуском корпус и всасывающий трубопровод должны быть заполнены, а муфта — окончательно отцентрована после подключения трубопроводов.
Рабочий режим
- рекомендуемый диапазон — 60–120% подачи в точке максимального КПД;
- при частотном регулировании рабочая зона смещается по законам подобия;
- NPSHa системы должен быть выше NPSHr насоса;
- дросселирование на всасывании запрещено;
- сухой ход насоса и торцевого уплотнения не допускается.
Условия размещения
- стандартная температура окружающей среды: 0…+40 °C;
- высота установки: до 1000 м без перерасчёта мощности;
- выше +40 °C или 1000 м требуется запас мощности двигателя;
- низкотемпературное исполнение согласуется при заказе;
- направление вращения — по часовой стрелке со стороны двигателя.
Фундамент и центровка
- агрегат устанавливается на жёсткий фундамент и общую раму;
- трубопроводы не должны передавать нагрузки на патрубки;
- финальная центровка выполняется после подключения и при рабочей температуре;
- защитный кожух муфты обязателен при эксплуатации.
Обвязка трубопроводов
- перед насосом предусматривается прямой участок без близкого колена;
- на напорной линии устанавливаются обратный клапан и запорная арматура;
- нужны контроль давления на всасывании и защита от кавитации;
- для торцевого уплотнения выполняется согласованный план API 682.
Для горячих жидкостей давление насыщенных паров растёт,
поэтому доступный кавитационный запас уменьшается.
NPSH необходимо проверять по максимальной рабочей подаче.
Аналоги и замена
Подбор аналога химического консольного насоса
Замена выполняется не только по диаметрам патрубков. Для процессного оборудования обязательно сравниваются гидравлика, материалы, уплотнение, допустимые нагрузки и монтажные размеры.
Что прислать
- модель и фото шильдика;
- рабочую точку или кривую;
- чертёж и размеры присоединений;
- данные по жидкости и температуре.
Что проверим
- подачу, напор и NPSH;
- материал и химическую стойкость;
- тип уплотнения и план обвязки;
- мощность, напряжение и частотное регулирование.
Что получите
- подходящее исполнение NIH;
- таблицу технического сравнения;
- цену и срок поставки;
- комплект доступных документов.
Инженерный подбор
Какие данные нужны для точного расчёта
Чем полнее исходные данные, тем точнее подбор материала, двигателя, торцевого уплотнения и плана обвязки.
01
Рабочая точка
Подача, напор, минимальный и максимальный режимы, продолжительность работы.
02
Жидкость
Название, состав, концентрация, pH при наличии, плотность, вязкость, частицы и газосодержание.
03
Температура и давление
Рабочие и предельные значения, давление на входе, условия запуска и остановки.
04
Монтаж
Схема системы, высота установки, трубопроводы, размеры, электросеть и взрывоопасная зона.
Документы
Каталог и руководство CNP NIH
В документах приведены модельный ряд, конструкция, материалы, планы обвязки, габаритно-присоединительные размеры, требования к монтажу и эксплуатации.
Каталог CNP NIH
Модельный ряд, материалы, конструкции, планы API 682 и габаритные размеры.
Руководство по эксплуатации
Безопасность, монтаж, центровка, подключение, пуск, обслуживание и устранение неисправностей.
FAQ
Частые вопросы по CNP NIH
Сколько стоит насос CNP NIH?
Цена зависит от типоразмера, материала проточной части, мощности двигателя, типа торцевого уплотнения, плана обвязки и комплектации. Для расчёта нужны рабочая точка и данные по жидкости.
Можно ли перекачивать кислоту или щёлочь?
Да, при наличии совместимого материала и уплотнения. Нужно указать точное вещество, концентрацию, температуру, плотность, примеси и режим работы.
Подходит ли NIH для загрязнённой жидкости?
Допускаются ограниченные мелкие включения: в руководстве указано до 0,2% и размер до 0,2 мм. Длинноволокнистые и крупные частицы не допускаются; абразив ускоряет износ.
Чем одинарное уплотнение отличается от двойного?
Одинарное проще, но двойное применяют, когда нужно дополнительно ограничить утечку опасной среды, обеспечить барьерную жидкость или стабилизировать работу уплотнения в тяжёлых условиях.
Можно ли управлять насосом частотным преобразователем?
Да, частотное регулирование допускается, но нужно проверить минимальную подачу, мощность двигателя, охлаждение, рабочую зону и изменение NPSH.
Можно ли запускать насос без жидкости?
Нет. NIH — несамовсасывающий насос. Сухой ход насоса и картриджного торцевого уплотнения запрещён даже на короткое время.
Какие данные нужны для подбора?
Подача, напор, состав и концентрация жидкости, температура, плотность, вязкость, частицы, давление на входе, режим работы, материалы, электропитание и требования по взрывозащите.
Подбор, цена и поставка
Нужно подобрать CNP NIH под вашу среду?
Пришлите параметры процесса, старую модель или опросный лист. Подготовим исполнение, техническое сравнение, стоимость и срок поставки.
