Wilo • водоснабжение • самовсасывающий насос
Wilo-Jet WJ — самовсасывающий центробежный насос
Подбор и поставка Wilo-Jet WJ для перекачивания чистой воды из колодцев, наполнения и опорожнения ёмкостей, полива, орошения и аварийной откачки. Подберём модель по рабочей точке: расходу, напору, высоте всасывания, питанию и условиям монтажа.
Всасывание до 8 м Для задач с забором воды из колодца, резервуара или накопительной ёмкости.
До 5 м³/ч Максимальный расход зависит от конкретной модели WJ-202 / WJ-203 / WJ-204.
До 48 м напора Подбирается по рабочей точке, а не только по максимальному значению.
Жидкость чистая вода
Температура +5…+35 °C
Давление до 6 бар
Питание 1~230 / 3~400 В
Wilo-Jet WJ — самовсасывающий одноступенчатый центробежный насос для чистой воды. Его выбирают для водоснабжения из колодца, перекачивания воды из резервуаров, заполнения и опорожнения ёмкостей, орошения, полива и аварийной откачки. На этой странице собраны характеристики Wilo-Jet WJ, рабочее поле, габаритные схемы, материалы, расшифровка маркировки и документы для подбора.
При подборе насоса Wilo важно смотреть не только на максимальный расход или максимальный напор. Насос должен попадать в рабочую точку с учётом высоты всасывания, длины трубопровода, диаметра линии, потерь давления, температуры воды, электропитания и режима эксплуатации. Если требуется замена старого Wilo-Jet WJ, пришлите фото шильдика и условия работы — проверим, подходит ли та же модель или нужен аналог.
Wilo-Jet WJ купить подбор по расходу и напору рабочее поле габариты замена и аналоги
Где применяются насосы Wilo-Jet WJ
Серия рассчитана на задачи с чистой водой. Для загрязнённой воды, стоков, абразива или химически агрессивных жидкостей нужно подбирать другое исполнение.
01
Вода из колодца
Забор чистой воды при корректной высоте всасывания, герметичной всасывающей линии и правильном обратном клапане.
02
Полив и орошение
Подача воды для садовых линий, дождевателей и временных систем орошения с учётом расхода и давления.
03
Заполнение ёмкостей
Перекачивание воды между резервуарами, баками и накопительными ёмкостями.
04
Опорожнение
Откачка чистой воды из ёмкостей и технологических участков, если жидкость соответствует требованиям насоса.
05
Аварийная откачка
Использование как резервного насоса при затоплении, если вода чистая и без твёрдых включений.
06
Бытовое водоснабжение
В составе простой схемы подачи воды при корректном подборе автоматики, защиты и гидроаккумулятора.
07
Резервная подача воды
Для временных и сезонных схем, где важны компактность, переноска и быстрое подключение.
08
Замена старого насоса
Подбор Wilo-Jet WJ или аналога по шильдику, рабочей точке, присоединениям и габаритам.
Как выбрать Wilo-Jet WJ под рабочую точку
Внутри серии отличаются напор, мощность, питание, наличие ручки и исполнение электродвигателя. Для точного подбора нужна не только модель, но и фактические условия работы.
WJ-202
Базовая группа для меньших напоров. Подходит для задач, где рабочая точка не требует максимального давления серии.
- Максимальный расход: до 4,5 м³/ч
- Максимальный напор: до 33 м
- Питание: однофазное исполнение EM
WJ-203
Средняя группа серии с увеличенным напором. Часто рассматривается для полива и подачи воды при большем сопротивлении линии.
- Максимальный расход: до 5 м³/ч
- Максимальный напор: до 42 м
- Есть однофазные и трёхфазные версии
WJ-204
Исполнение с наибольшим максимальным напором в линейке WJ из предоставленной таблицы. Подбор обязательно проверяется по графику.
- Максимальный расход: до 5 м³/ч
- Максимальный напор: до 48 м
- Доступны версии EM и DM-IE3
Характеристики насосов Wilo-Jet WJ
Ниже — ключевые параметры для предварительного выбора. Финальная модель подбирается по рабочей точке и условиям монтажа.
| Параметр | Значение для Wilo-Jet WJ | Что важно при подборе |
|---|---|---|
| Тип насоса | Самовсасывающий одноступенчатый центробежный насос | Подходит для чистой воды; для стоков, песка и загрязнений нужна другая серия. |
| Максимальный расход | До 4,5–5 м³/ч по модели | Фактический расход выбирается по рабочей кривой, а не по максимальному значению. |
| Максимальный напор | До 33 / 42 / 48 м по модели | Нужно учитывать высоту подъёма, длину труб, потери на фитингах и требуемое давление. |
| Максимальная высота всасывания | До 8 м | Всасывающая линия должна быть герметичной; важно учитывать фактический уровень воды. |
| Температура жидкости | От +5 °C до +35 °C | Для горячей воды и специальных жидкостей WJ не подбирается без проверки каталога. |
| Рабочее давление | До 6 бар | Проверяется вместе с входным давлением, напором и арматурой системы. |
| Максимальное входное давление | 1 бар | Важно для схем, где насос работает не только на всасывание из открытого источника. |
| Электропитание | 1~230 В / 50 Гц, 3~230 В / 50 Гц, 3~400 В / 50 Гц | Подбирается под доступную сеть и исполнение EM или DM. |
| Класс изоляции / защита | Класс B, IP44 | Условия установки должны защищать насос от недопустимого воздействия среды. |
| Материалы | Рабочее колесо, вал и корпус гидравлической части — нержавеющая сталь; уплотнение — керамика/графит | Материалы проверяются по жидкости и режиму эксплуатации. |
Модельный ряд Wilo-Jet WJ
Таблица помогает быстро сравнить WJ-202, WJ-203 и WJ-204. Для заказа и замены важно сверить артикул, питание, исполнение X/EM/DM и фактическую рабочую точку.
| Модель | Артикулы | Макс. расход | Макс. напор | Питание | Мощность | Ном. ток |
|---|---|---|---|---|---|---|
| WJ-202-X-EM / WJ-202-EM | 4081221 / 4081224 | 4,5 м³/ч | 33 м | 1~230 В, 50 Гц | 550 Вт | 4 А |
| WJ-203-X-EM / WJ-203-EM | 4081222 / 4081225 | 5 м³/ч | 42 м | 1~230 В, 50 Гц | 750 Вт | 5,2 А |
| WJ-204-X-EM / WJ-204-EM | 4143999 / 4144401 | 5 м³/ч | 48 м | 1~230 В, 50 Гц | 1000 Вт | 6,2 А |
| WJ-203-X-DM-IE3 | 4212734 | 5 м³/ч | 42 м | 3~230 / 3~400 В, 50 Гц | 750 Вт | 3,1 А |
| WJ-204-X-DM-IE3 | 4212735 | 5 м³/ч | 48 м | 3~230 / 3~400 В, 50 Гц | 1000 Вт | 4,3 А |

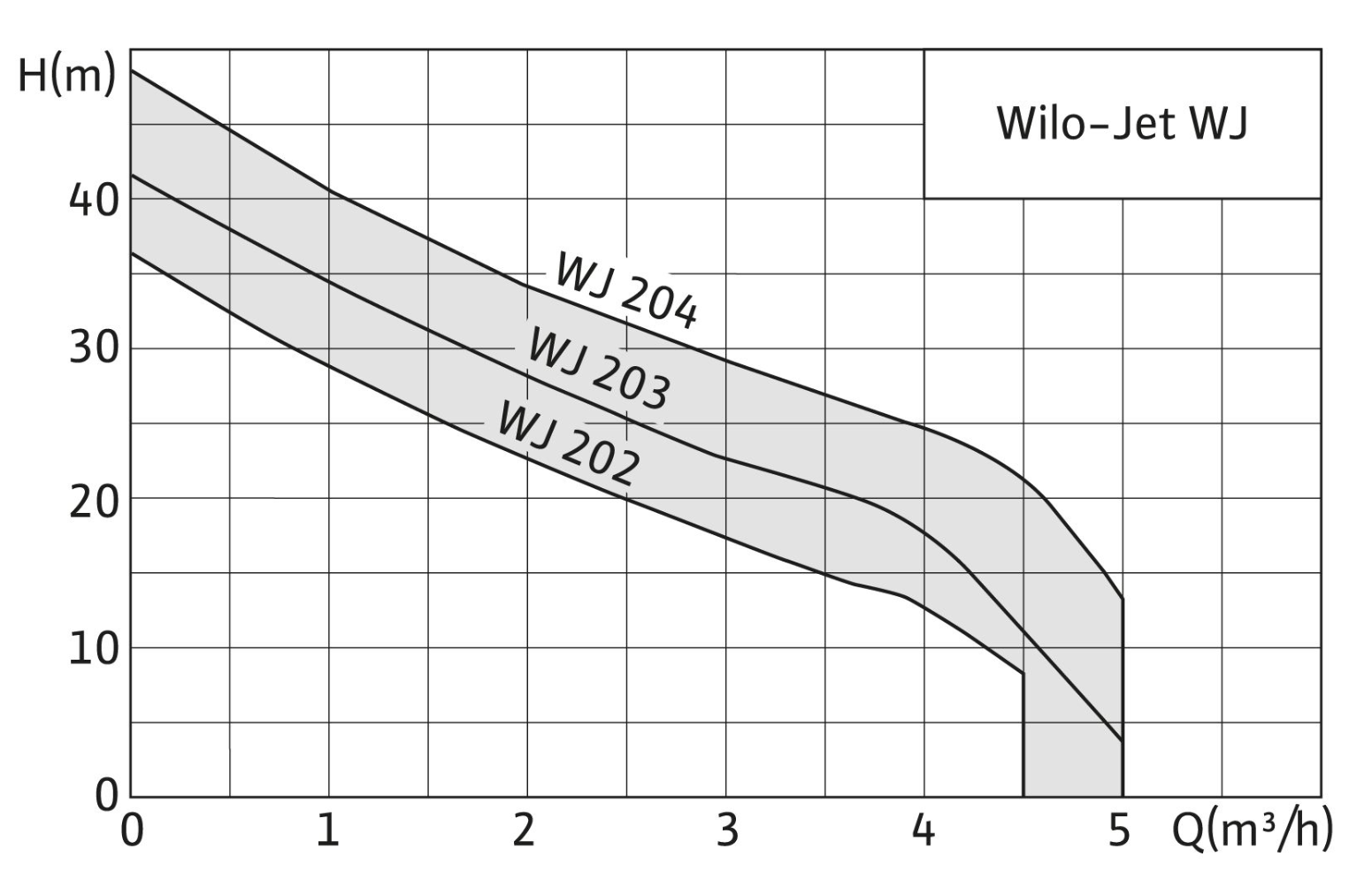

Рабочее поле Wilo-Jet WJ: расход, напор и подбор модели
График показывает, какую подачу насос может обеспечить при конкретном напоре. Поэтому Wilo-Jet WJ подбирают по рабочей точке системы, а не только по максимальному расходу или максимальному напору.
01
Определяем требуемый расход
Фиксируем, сколько воды нужно подать в м³/ч: для полива, заполнения ёмкости, подачи из колодца или другой задачи.
02
Считаем полный напор
Учитываем высоту подъёма, давление на выходе, длину трубы, диаметр линии, фитинги и обратный клапан.
03
Проверяем точку на графике
Рабочая точка должна попадать в область WJ-202, WJ-203 или WJ-204 без чрезмерного запаса и ухода в край кривой.
WJ-202 до 33 м
Для задач с меньшим требуемым напором.
WJ-203 до 42 м
Среднее исполнение по напору и рабочей зоне.
WJ-204 до 48 м
Для задач, где нужен больший напор в серии WJ.
Для точного подбора пришлите расход, напор, высоту всасывания, длину и диаметр трубопровода, источник воды и доступное питание. Если насос подбирается на замену, добавьте фото шильдика старой модели.
Конструкция и материалы Wilo-Jet WJ
Серия рассчитана на длительную работу с чистой водой. При подборе важно сверить материалы проточной части, уплотнение, питание и условия установки.
Гидравлическая часть
Рабочее колесо и корпус гидравлической части выполнены из нержавеющей стали. Это важно для задач с чистой водой и сезонной эксплуатацией.
Уплотнение
Скользящее торцевое уплотнение — керамика/графит. Совместимость проверяется по жидкости, температуре и режиму работы.
Электродвигатель
Медная обмотка с тепловой защитой. Доступны однофазные EM и трёхфазные DM-IE3 исполнения.
Диффузор и инжектор
Диффузор и инжектор выполнены из норила. Конструкция обеспечивает самовсасывание при корректной обвязке.
Маркировка насосов Wilo-Jet WJ
Маркировка помогает понять исполнение насоса, но при замене лучше сверять не только название, а также артикул, питание, габариты и рабочую точку.
| Фрагмент обозначения | Что означает | Пример |
|---|---|---|
| WJ | Название модели насоса Wilo-Jet WJ | Wilo-WJ-202-X-EM |
| 2 | Номинальный расход, м³/ч | WJ-202 |
| 02 / 03 / 04 | Категория мощности электродвигателя P1 в обозначении | 02 = 890 Вт, 03 = 1100 Вт, 04 = 1300 Вт |
| X | Отсутствие ручки для переноски в комплекте | WJ-203-X-EM |
| EM | Однофазное исполнение | 1~230 В, 50 Гц |
| DM | Трёхфазное исполнение | 3~230 / 400 В, 50 Гц |
Замена Wilo-Jet WJ и подбор аналогов
Аналог не подбирается только по названию. Возможность замены определяется по рабочей точке, материалам, присоединениям, габаритам, электродвигателю, управлению и условиям эксплуатации.
| Что заменяем | Возможный вариант | Что обязательно проверить | Когда лучше оставить Wilo |
|---|---|---|---|
| Wilo-Jet WJ-202 | Wilo-Jet WJ той же группы или аналог по рабочей точке | Расход, напор, высота всасывания, питание 1~230 В, габариты | Если нужна точная замена по креплению, присоединениям и электрике. |
| Wilo-Jet WJ-203 | Насос Wilo / Native / CNP / другой бренд после расчёта | Напор до 42 м, расход до 5 м³/ч, материалы, наличие ручки, исполнение EM/DM | Если оборудование стоит в готовой схеме и важно не менять обвязку. |
| Wilo-Jet WJ-204 | Более напорный самовсасывающий насос с похожей характеристикой | Напор до 48 м, мощность, ток, защита, фактическая рабочая зона | Если требуется сохранить максимальный напор в рамках серии WJ. |
| Старая модель неизвестна | Подбор по шильдику, фото насоса и параметрам системы | Фото шильдика, диаметр труб, источник воды, высота всасывания, длина трассы | Если невозможно подтвердить совместимость аналога без переделки монтажа. |
Что нужно для подбора
Можно отправить минимум данных — мы уточним недостающее. Чем больше параметров есть сразу, тем ниже риск ошибки при выборе насоса.
Рабочая точка
- Расход, м³/ч
- Напор, м
- Требуемое давление на выходе
- Режим работы
Источник воды
- Колодец, резервуар или ёмкость
- Фактическая высота всасывания
- Температура воды
- Наличие примесей
Монтаж
- Длина трубопровода
- Диаметр линии
- Обратный клапан
- Габаритные ограничения
Замена
- Фото шильдика
- Старая модель
- Артикул, если известен
- Нужно Wilo или допустим аналог
Документы и изображения Wilo-Jet WJ
Откройте рабочее поле, габаритные схемы, конструкцию и руководства. Для проектного подбора лучше прислать рабочую точку — мы проверим модель по графику.

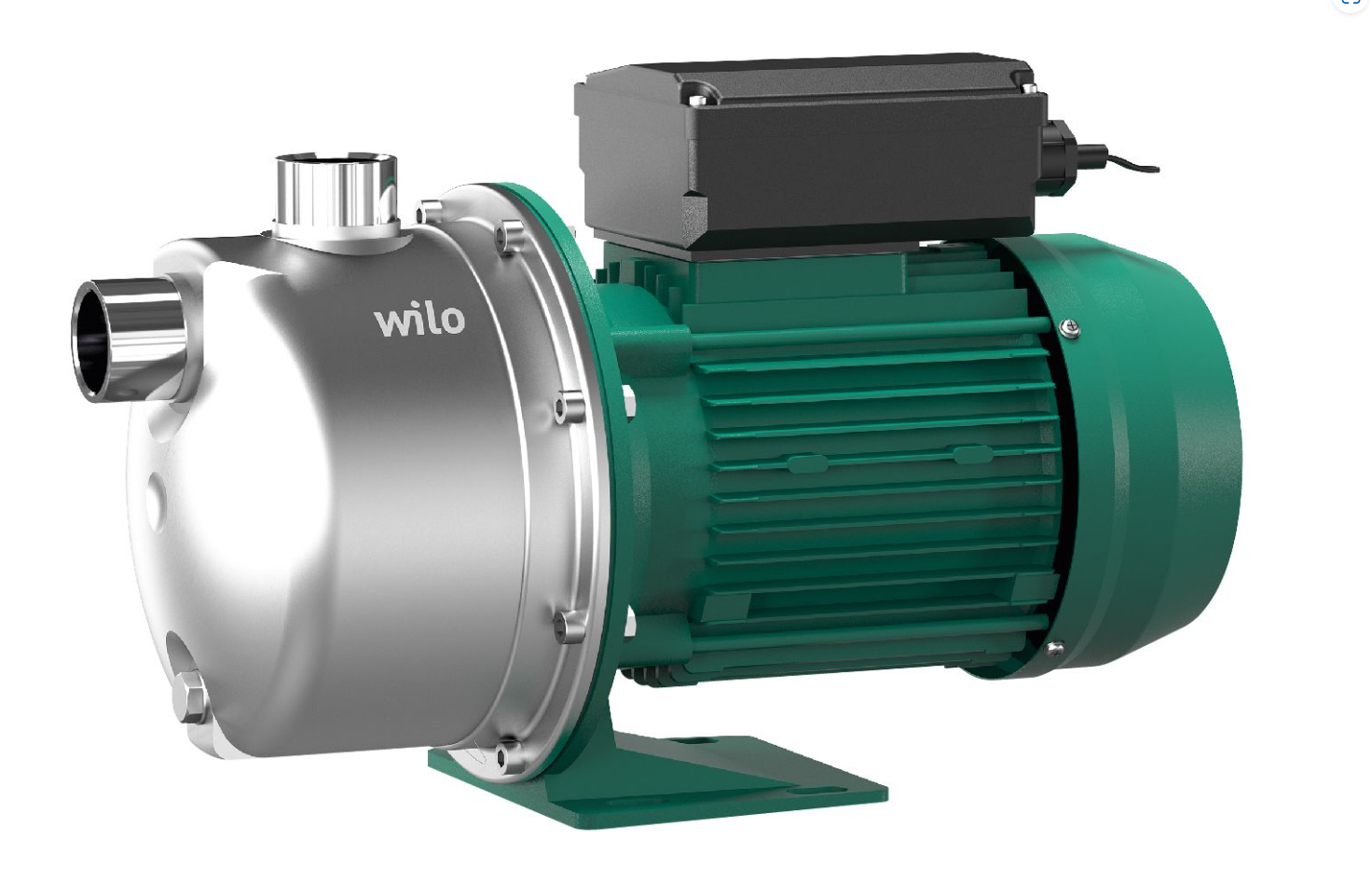

Фото насоса
Общий вид Wilo-Jet WJ для размещения на странице и в карточках.
Рабочее поле
График расхода и напора для предварительного выбора модели.

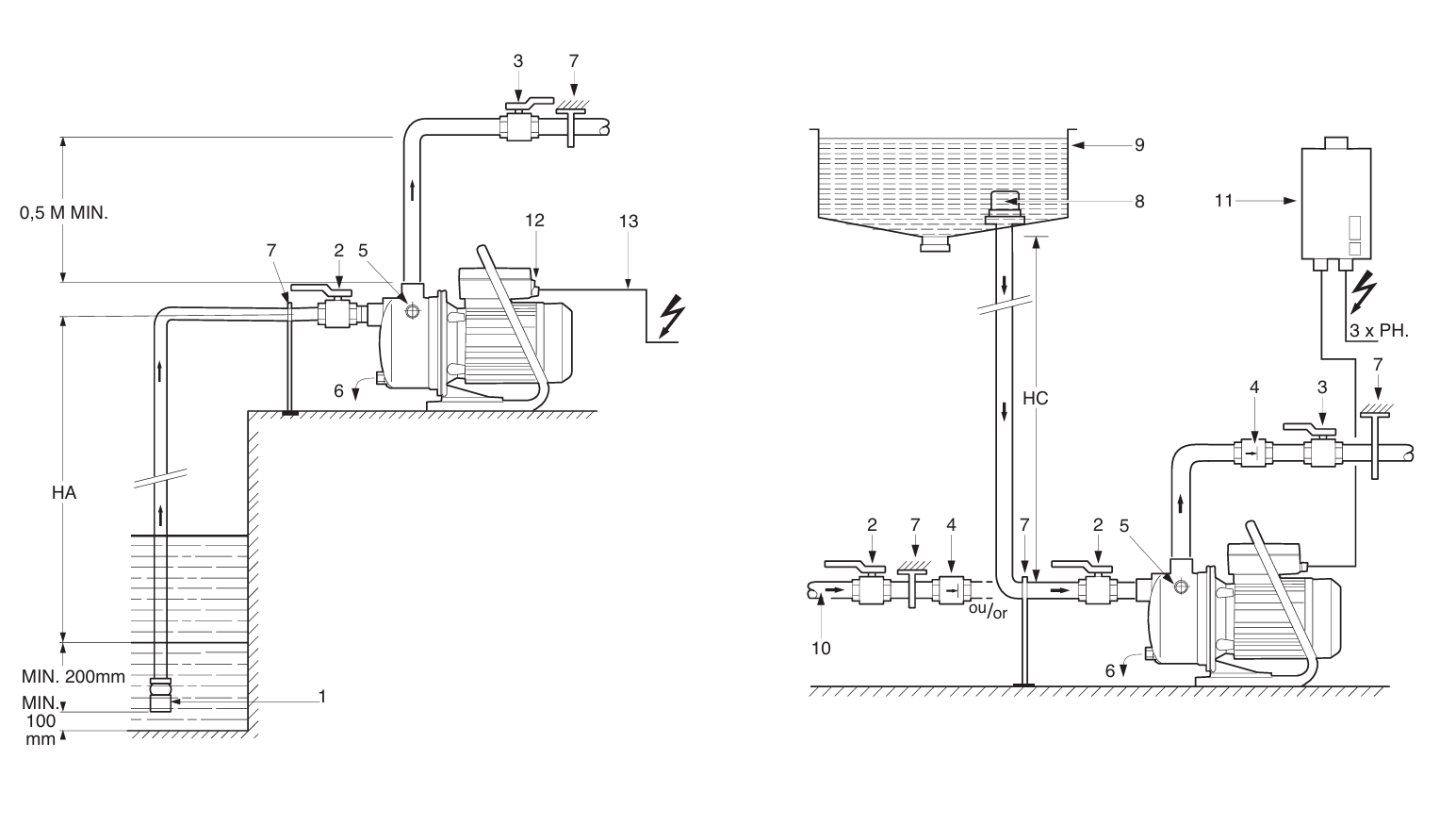

Конструкция
Схема и техническая иллюстрация для блока конструкции.
Руководство WJ
Инструкция по монтажу и эксплуатации Wilo-Jet WJ.
Смежные разделы
Добавьте эти ссылки для усиления внутренней перелинковки по бренду Wilo, водоснабжению, подбору и соседним сериям.
Вопросы о подборе Wilo-Jet WJ
Короткие ответы для инженера, снабженца и владельца объекта.
Как подобрать Wilo-Jet WJ?
Нужно определить расход, напор, высоту всасывания, источник воды, длину и диаметр трубопровода, напряжение и режим работы. После этого рабочая точка сверяется с графиком WJ-202, WJ-203 или WJ-204.
Можно ли выбрать насос только по максимальному напору?
Нет. Максимальный напор указывается при минимальной подаче. Для реальной системы нужно смотреть точку пересечения требуемого расхода и напора на рабочей кривой.
Для какой воды подходит Wilo-Jet WJ?
Для чистой воды. Для воды с песком, абразивом, фекальными включениями, стоков или химически агрессивных жидкостей нужно подбирать другое оборудование.
Чем отличаются версии с X в названии?
Символ X в обозначении означает отсутствие ручки для переноски в комплекте. При замене важно сверить не только этот индекс, но и питание, габариты и рабочие характеристики.
Что означает EM и DM?
EM — однофазное исполнение 1~230 В, 50 Гц. DM — трёхфазное исполнение 3~230/400 В, 50 Гц.
Можно ли заменить Wilo-Jet WJ аналогом?
Да, если аналог подходит по рабочей точке, высоте всасывания, материалам, присоединениям, габаритам, электродвигателю и условиям эксплуатации. Полностью идентичную замену без проверки параметров обещать нельзя.
Можно ли подобрать насос по фото шильдика?
Да. Пришлите фото шильдика, общий вид насоса, фото подключения к трубопроводу и кратко опишите задачу: откуда забирается вода, куда подаётся и какой нужен расход.
Какая высота всасывания у Wilo-Jet WJ?
В каталожных данных указана максимальная высота всасывания до 8 м. На практике важно учитывать герметичность всасывающей линии, уровень воды, обратный клапан и потери в трубопроводе.
Какие документы нужны для проекта?
Обычно нужны технические характеристики, рабочее поле, габаритный чертёж, руководство по монтажу и эксплуатации, а также подтверждение выбранной модели под рабочую точку.
Что делать, если нужной модели нет в поставке?
Можно проверить доступность по запросу, рассмотреть близкое исполнение Wilo-Jet WJ или подобрать аналог по рабочей точке и монтажным ограничениям.
