Wilo-Jet HWJ · насосная станция
Wilo-Jet HWJ — самовсасывающая установка для водоснабжения
Подбор и поставка насосных станций Wilo-Jet HWJ для подачи чистой воды из колодцев, резервуаров и накопительных ёмкостей, полива участка, орошения и бытового водоснабжения. Подберём модель HWJ-202, HWJ-203 или HWJ-204 по расходу, напору и объёму бака.
1Самовсасывание до 8 м при корректной всасывающей линии
2Мембранный бак 24 или 50 л для снижения частоты включений
3Гидравлическая часть, рабочее колесо и вал из нержавеющей стали
4Готовая к подключению станция с кабелем и штекером
Wilo-Jet HWJ самовсасывающая станция с мембранным баком 24 / 50 л
до 5 м³/чмаксимальный расход
до 48 ммаксимальный напор
1~230 Воднофазное подключение
IP44степень защиты
Подбор · цена · поставка · замена
Wilo-Jet HWJ под задачу, а не просто по названию
Для насосной станции важны не только максимальный расход и напор. Нужно учитывать глубину всасывания, длину и диаметр трубопровода, количество точек водоразбора, требуемое давление, режим полива и объём мембранного бака.
Подбор
По расходу и напору
Подберём модель HWJ-202, HWJ-203 или HWJ-204 по требуемому давлению, подаче и условиям всасывания.
Поставка
Для дома и участка
Подходит для водоснабжения, заполнения ёмкостей, полива, орошения и подачи воды из резервуаров.
Замена
По старой модели
Подберём замену Wilo-Jet HWJ по шильдику, фото станции, параметрам трубопровода или старой спецификации.
Документы
Каталог и инструкции
На странице собраны рабочее поле, характеристики, материалы, маркировка и ссылки на технические документы.
Области применения
Где применяют Wilo-Jet HWJ
Wilo-Jet HWJ — самовсасывающая насосная установка для чистой воды. Её используют там, где нужно организовать подачу воды из колодца, резервуара или накопительной ёмкости и получить готовую станцию с мембранным баком.
Важно для подбора
Серия рассчитана на чистую воду. Для воды с песком, илом, длинноволокнистыми включениями или загрязнённой среды требуется другой тип насоса.
- частный дом, дача, садовый участок;
- подача воды из колодца или резервуара;
- полив, орошение, заполнение ёмкостей;
- аварийное использование при затоплении чистой водой.
Водоснабжение дома
Станция поддерживает бытовой водоразбор при корректно подобранной рабочей точке и объёме бака.
Полив и орошение
Подходит для наружных работ на участке, полива сада и подачи воды к точкам разбора.
Колодцы и резервуары
Самовсасывающая конструкция позволяет использовать станцию с источниками ниже уровня установки.
Заполнение и опорожнение
Используется для наполнения жидкостью, перекачивания и опорожнения ёмкостей с чистой водой.
Характеристики и модели
Модельный ряд Wilo-Jet HWJ
В линейке представлены станции с мембранным баком 24 л и 50 л. Чем выше модель, тем больше максимальный напор и установленная мощность. Точную рабочую точку проверяют по графику характеристик.
| Артикул | Модель | Макс. высота всасывания | Присоединение | Макс. расход | Макс. напор | Объём бака | Напряжение / частота | Мощность | Ном. ток |
|---|---|---|---|---|---|---|---|---|---|
| 2451055 | HWJ-202-EM-R | 8 м | 25 мм | 4,5 м³/ч | 33 м | 24 л | 1~230 В / 50 Гц | 550 Вт | 4 А |
| 2451056 | HWJ-203-EM-R | 8 м | 25 мм | 5 м³/ч | 42 м | 24 л | 1~230 В / 50 Гц | 750 Вт | 5,2 А |
| 2451057 | HWJ-204-EM-R | 8 м | 25 мм | 5 м³/ч | 48 м | 24 л | 1~230 В / 50 Гц | 1000 Вт | 6,2 А |
| 2451058 | HWJ-202-EM-50-R | 8 м | 25 мм | 4,5 м³/ч | 33 м | 50 л | 1~230 В / 50 Гц | 550 Вт | 4 А |
| 2451059 | HWJ-203-EM-50-R | 8 м | 25 мм | 5 м³/ч | 42 м | 50 л | 1~230 В / 50 Гц | 750 Вт | 5,2 А |
| 2451060 | HWJ-204-EM-50-R | 8 м | 25 мм | 5 м³/ч | 48 м | 50 л | 1~230 В / 50 Гц | 1000 Вт | 6,2 А |
Данные в таблице используются для первичного выбора. Для окончательного подбора нужно проверить рабочую точку: требуемый расход, напор, глубину всасывания, длину всасывающей линии, высоту подъёма и потери давления.
Рабочее поле
График характеристик Wilo-Jet HWJ
По графику видно, как меняется напор при увеличении расхода. Для устойчивой работы станцию выбирают не по максимальным значениям, а по требуемой рабочей точке системы.
График размещён в отдельной светлой области без наложения текста, чтобы подписи и линии характеристик не перекрывались.
Как читать график
Если нужна подача воды одновременно на несколько точек, важно учитывать не только паспортный максимум, но и фактический напор в рабочем режиме.
- HWJ-202 — базовый вариант для умеренного расхода и меньшего требуемого напора.
- HWJ-203 — средний вариант для более требовательного водоразбора.
- HWJ-204 — версия с максимальным напором до 48 м в линейке.
- Бак 50 л выбирают, когда важно уменьшить частоту включений и гидроудары.
Конструкция и материалы

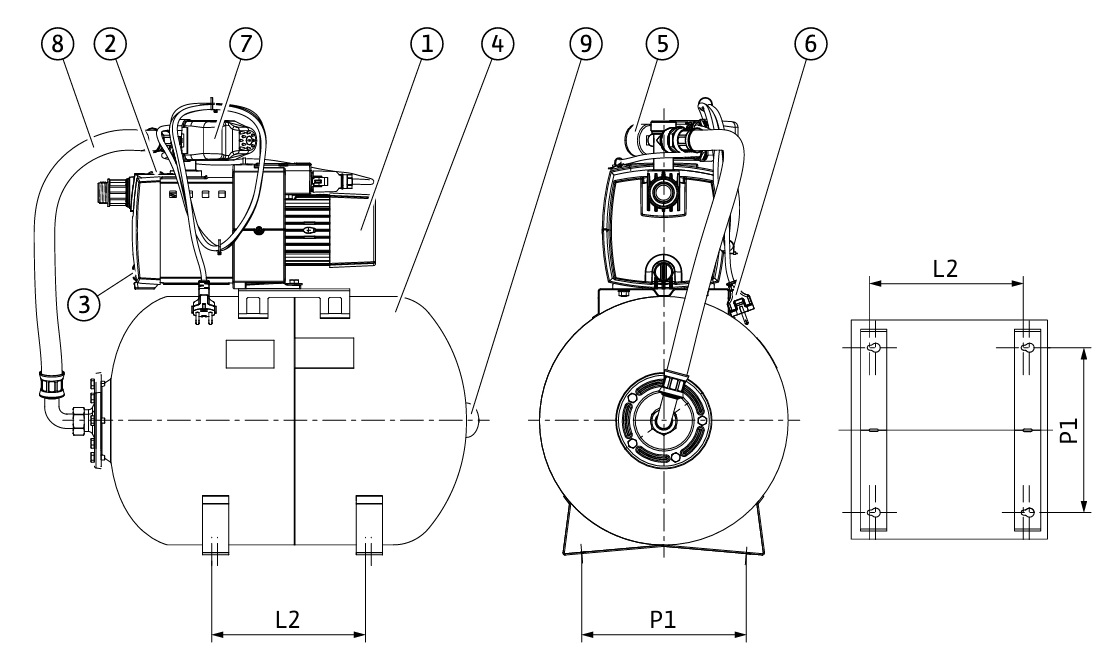

Из чего состоит Wilo-Jet HWJ
Wilo-Jet HWJ — готовая станция на базе самовсасывающего насоса WJ с мембранным напорным баком. Такая компоновка помогает снизить частоту включений и сделать систему водоснабжения стабильнее.
Схема конструкции вынесена отдельно: текст не накладывается на чертёж и не закрывает технические подписи.
Технические характеристики серии
- Подключение к сети: 1~230 В / 50 Гц.
- Класс изоляции: B; степень защиты: IP44.
- Перекачиваемая среда: чистая вода.
- Температура жидкости: от +5 °C до +35 °C.
- Максимальное рабочее давление: 6 бар.
- Максимальное входное давление: 1 бар.
- Температура окружающей среды: от 0 °C до +40 °C.
Рабочее колесонержавеющая сталь
Корпус гидравликинержавеющая сталь
Валнержавеющая сталь
Уплотнениекерамика / графит
Диффузор / инжекторнорил
Маркировка
Как расшифровать Wilo-HWJ-203-EM-50-R
Маркировка помогает понять тип станции, модель насоса, исполнение питания, объём бака и производственное исполнение.
Пример обозначения
Wilo-HWJ-203-EM-50-R Hсистема из насоса с мембранным напорным баком
WJназвание модели насоса
2номинальный расход, м³/ч
03категория мощности электродвигателя P1; 02 = 890 Вт, 03 = 1100 Вт, 04 = 1300 Вт
EMоднофазное исполнение, 1~230 В, 50 Гц
50мембранный напорный бак 50 л; без обозначения — стандартный бак 24 л
Rисполнение, произведённое в России
Инженерный подбор
Какие данные нужны для подбора Wilo-Jet HWJ
Чтобы купить Wilo-Jet HWJ без ошибки, важно заранее определить условия работы. Одинаковая станция может вести себя по-разному при короткой линии от бака и при длинном всасывании из колодца.
1
Источник воды
Колодец, резервуар, накопительная ёмкость, глубина до зеркала воды, длина и диаметр всасывающей линии.
2
Расход
Количество точек водоразбора, режим полива, одновременность использования, требуемая подача в м³/ч.
3
Напор
Высота подъёма, требуемое давление на выходе, потери в трубах, фильтрах, обратных клапанах и фитингах.
4
Объём бака
24 л — компактнее; 50 л — меньше частота включений и мягче работа системы при цикличном водоразборе.
5
Качество воды
Станция предназначена для чистой воды. При песке и механических примесях требуется фильтрация или другой насос.
6
Замена старой станции
Для замены достаточно фото шильдика, старой модели, схемы подключения и описания проблемы в работе.
Замена и аналоги
Чем заменить Wilo-Jet HWJ
Если нужной модели Wilo-Jet HWJ нет в наличии или требуется другое исполнение, можно подобрать аналог по расходу, напору, материалам, типу автоматики и условиям установки.
Wilo-Jet WJ
Самовсасывающий насос без мембранного бака. Подходит, когда автоматика и бак подбираются отдельно.
Wilo-HiMulti 5
Вариант для задач, где требуется многоступенчатая установка водоснабжения с другим рабочим диапазоном.
Grundfos JP / SCALA
Подбираются как альтернативы для водоснабжения дома, повышения давления и полива при совпадении рабочей точки.
Подбор по шильдику
Для точной замены пришлите фото старой станции, модель, мощность, бак, глубину всасывания и схему системы.
Документы
Каталог, брошюра и руководства Wilo-Jet HWJ
Документы помогут проверить характеристики, рабочее поле, требования к монтажу, правила эксплуатации и состав поставки по конкретной модели.
PDF
Брошюра Wilo-Jet HWJ
Краткое описание серии, назначение, преимущества, рабочее поле и модельный ряд.
Открыть брошюру PDF
Руководство HiMulti 5
Инструкция по монтажу и эксплуатации для связанных установок водоснабжения Wilo.
Открыть руководство PDF
Руководство HWJ / HMHI
Документ для проверки требований по монтажу, подключению и эксплуатации станции.
Открыть руководствоFAQ
Вопросы по Wilo-Jet HWJ
Для чего подходит Wilo-Jet HWJ?
Wilo-Jet HWJ применяют для подачи чистой воды из колодцев и резервуаров, полива,
орошения, заполнения и опорожнения ёмкостей, а также для бытового водоснабжения дома или дачи.
Чем отличаются HWJ-202, HWJ-203 и HWJ-204?
Основное отличие — максимальный напор и мощность. HWJ-202 имеет напор до 33 м,
HWJ-203 — до 42 м, HWJ-204 — до 48 м. Также проверяют расход по рабочему графику.
Что выбрать: бак 24 л или 50 л?
Бак 24 л компактнее. Бак 50 л выбирают, когда нужно уменьшить частоту включений станции
и снизить гидроудары при цикличном водоразборе.
Можно ли использовать Wilo-Jet HWJ для грязной воды?
Нет, серия рассчитана на чистую воду. Для загрязнённой воды, дренажа, песка или стоков
нужно подбирать другой тип насосного оборудования.
Какая максимальная высота всасывания?
В модельном ряду указана максимальная высота всасывания 8 м. Фактическая работа зависит
от герметичности всасывающей линии, диаметра трубы, обратного клапана, потерь и условий монтажа.
Какие данные нужны для точного подбора?
Нужны источник воды, глубина до зеркала, длина и диаметр труб, требуемое давление,
количество точек водоразбора, режим полива, высота подъёма и желаемый объём бака.
