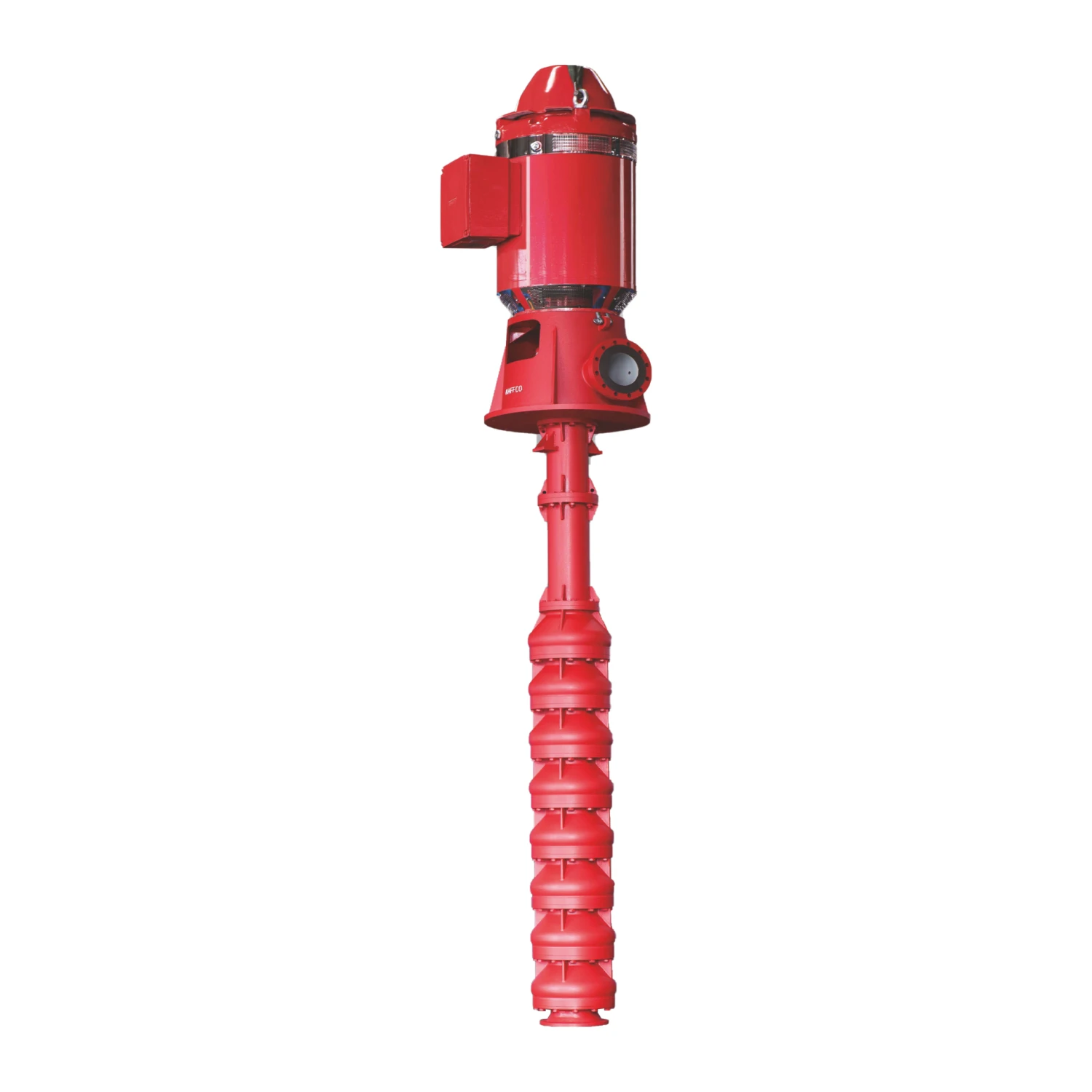

Полупогружные вертикальные турбинные насосы CNP VTP, VTC, VTM, VTA, VTG
Проектные насосы для водозабора, охлаждения, циркуляции, пожаротушения, орошения, дренажа и промышленных технологических систем. Подбираем тип гидравлики, глубину погружения, материал, двигатель и исполнение под рабочую точку объекта.
до 300 м опубликованный напор
до 100 м погружная часть
до +80 °C температура жидкости
VTC–VTG четыре исполнения
Вертикальное полупогружное исполнение
Коммерческое предложение
Цена и комплектация определяются проектом
CNP VTP не выбирают только по названию серии. Стоимость зависит от подачи, напора, глубины установки, материала проточной части, двигателя, способа передачи вращения и требований конкретного объекта.
Нужен подбор
Проверим подачу, напор, глубину водозабора, жидкость, режим работы и доступное электропитание.
Нужна замена
Сопоставим CNP с установленным насосом по характеристикам, компоновке, патрубкам, материалам и двигателю.
Есть проект
Изучим опросный лист, техническое задание или лист данных и предложим подходящее исполнение.
Применение
Для крупных водозаборных и циркуляционных систем
Линейка охватывает задачи с высоким расходом, большой глубиной установки и различными требованиями к создаваемому напору.
Промышленное охлаждение
- подача охлаждающей воды;
- оборотные циклы предприятия;
- циркуляция технологической воды;
- системы кондиционирования.
Речной и морской водозабор
- забор речной воды;
- забор морской воды;
- неочищенная природная вода;
- городское водоснабжение.
Пожаротушение
- противопожарные насосные системы;
- водозабор из резервуара;
- подача воды при отсутствии удобного всасывающего трубопровода;
- исполнение с приводом через редуктор.
Орошение и дренаж
- ирригационные системы;
- дренаж территорий;
- ливневая и дождевая вода;
- осушение сооружений.
Защита от затопления
- защита от наводнений;
- откачка больших объёмов воды;
- осушение сухих доков;
- удаление сточных и поверхностных вод.
Технологические процессы
- промышленные водные контуры;
- шлакосмывные каналы;
- подача воды на технологические линии;
- индивидуальные проектные задачи.
VTC • VTM • VTA • VTG
Как выбрать конструктивное исполнение
Обозначение VTP используется для группы вертикальных турбинных насосов. Конкретный вариант гидравлики и привода выбирают по требуемому расходу, напору, источнику энергии и компоновке объекта.
VTC
Вертикальный турбинный центробежный
Для задач, где требуется повышенный напор
Исполнение VTC обозначается как вертикальный турбинный центробежный насос. В маркировке указываются диаметр выходного патрубка, подача, напор одной ступени и количество ступеней.
Применяется для охлаждения, водозабора, технологической циркуляции, пожаротушения и других промышленных систем.
центробежная гидравлика возможное многоступенчатое исполнение повышенный напор
VTM
Вертикальный насос смешанного потока
Для значительной подачи при умеренном или повышенном напоре
VTM — исполнение со смешанным направлением потока. Его рассматривают для крупных водозаборных, циркуляционных, оросительных и дренажных систем.
В маркировке серии указываются диаметр выходного патрубка и величина напора при номинальной частоте вращения.
смешанный поток большой расход водоснабжение и дренаж
VTA
Осевое рабочее колесо
Для особенно больших расходов при сравнительно небольшом напоре
Серия VTA использует осевое рабочее колесо. Такое исполнение применяется в системах циркуляции, осушения, защиты от наводнений, орошения и водозабора.
Для выбора особенно важны уровень воды, требуемый расход, геометрия водоприёмной камеры и допустимый напор.
осевой поток максимальный расход небольшой напор
VTG
Привод через угловой редуктор
Для дизельного или другого горизонтального привода
VTG — вертикальный турбинный насос с передачей вращения через угловой редуктор. Исполнение применяется там, где нужен привод не от стандартного вертикального электродвигателя.
Возможность применения и состав агрегата определяются проектом, требованиями к резервированию и доступным источником энергии.
угловой редуктор пожаротушение морские и промышленные объекты
Название VTP объединяет семейство оборудования. Для коммерческого предложения
необходимо определить конкретную гидравлическую серию и вариант привода.
Предварительные параметры
Характеристики CNP VTP, VTC, VTM, VTA, VTG
Значения ниже используются только для предварительной оценки. Финальные характеристики подтверждаются по конкретному заводскому исполнению.
| Параметр | Опубликованные данные | Что учитывать при подборе |
|---|---|---|
| Тип оборудования | Вертикальные полупогружные турбинные насосы | Насосная часть располагается в жидкости, приводная часть — над уровнем установки. |
| Исполнения | VTC, VTM, VTA, VTG | Отличаются типом гидравлики, рабочим колесом и способом привода. |
| Подача | До 23 000 м³/ч в разделе условий эксплуатации | В открытом описании встречается другое верхнее значение, поэтому предел обязательно подтверждается по выбранной серии. |
| Напор | До 300 м | Зависит от типа гидравлики, количества ступеней и частоты вращения. |
| Температура жидкости | До +80 °C | Для горячей среды требуется подтверждение материалов, подшипников, уплотнения и режима охлаждения. |
| Плотность жидкости | До 1200 кг/м³ | Повышенная плотность влияет на требуемую мощность двигателя. |
| Длина погружной части | До 100 м | Определяется отметками установки, уровнем воды и компоновкой колонны. |
| Частота электросети | 50 Гц | Другие варианты питания должны быть согласованы в техническом задании. |
| Напряжение | 3×380 В или 3×6000 В | Выбор зависит от мощности, электроснабжения объекта и исполнения двигателя. |
| Класс изоляции | F | Степень защиты и энергоэффективность двигателя в открытых материалах для всей линейки не указаны. |
| Материалы | Различные исполнения по требованию | Материал выбирается по химическому составу, солёности, абразивности и коррозионной активности жидкости. |
Подача, напор, мощность, диаметр патрубка, масса и габариты
не должны переноситься с одного исполнения на другое.
Для каждой рабочей точки требуется отдельный заводской подбор.
100VTC50-7×8
- 100 — диаметр выходного патрубка, мм;
- VTC — тип насоса;
- 50 — подача при номинальных оборотах, м³/ч;
- 7 — напор одной ступени, м;
- 8 — количество рабочих ступеней.
VTG, VTM и VTA
- VTG маркируется с указанием параметров турбинной части и числа ступеней;
- VTM содержит диаметр патрубка и номинальный напор;
- VTA содержит диаметр патрубка и номинальный напор;
- полная расшифровка уточняется по заводской документации заказа.
Рабочая точка
Выбор начинается не с максимальных значений
Для правильного подбора нужна реальная рабочая точка системы: расход, полный динамический напор, уровни воды, потери в трубопроводе и условия эксплуатации.
Подача
Требуемый объём жидкости за единицу времени, а не максимальная подача всей линейки.
Напор
Геодезическая высота, давление на выходе и гидравлические потери системы.
Уровни воды
Минимальная и максимальная отметки, глубина погружения и возможное изменение уровня.
Свойства среды
Плотность, температура, химический состав, количество и размер включений.
Что проверяет инженер
- попадание рабочей точки в допустимую область;
- тип рабочего колеса и количество ступеней;
- мощность и пусковые характеристики двигателя;
- скорость потока в колонне и трубопроводе;
- кавитационный запас и условия на входе;
- минимальную глубину погружения насосной части.
Почему недостаточно похожей модели
- одинаковый диаметр не означает одинаковую гидравлику;
- изменение количества ступеней меняет напор;
- плотность жидкости меняет нагрузку на двигатель;
- неверная водоприёмная камера может создавать вихри;
- неподходящий материал сокращает ресурс оборудования;
- исполнение VTG требует отдельной проверки привода.
График конкретной модели и окончательная рабочая точка предоставляются
после инженерного подбора. Общий график без привязки к исполнению
может привести к неправильному выбору.
Конструкция
Вертикальная колонна с погруженной гидравлической частью
Конкретная комплектация зависит от серии и заказа. Ниже перечислены узлы, описанные для семейства в открытых материалах CNP.
Входной фильтр
Сетчатый фильтр из AISI 316 защищает насосную часть от попадания крупных посторонних предметов.
Входной раструб
Направляет поток к рабочему колесу и помогает уменьшить вихреобразование. Внутри предусмотрено эпоксидное покрытие.
Рабочее колесо
Гидравлическая и динамическая балансировка снижает радиальные и осевые нагрузки на опорные узлы.
Блок диффузора
Литой элемент проточной части. Материал выбирается по заказу, внутренние поверхности могут иметь эпоксидное покрытие.
Колонна и вал
Передают поток и вращение между погруженной насосной частью и приводом, установленным над монтажной поверхностью.
Подшипники скольжения
Устанавливаются на ступенях и стабилизируют вращение длинного трансмиссионного вала.
Опорный подшипник
Радиально-упорный узел может работать в масляной камере. Для масла может предусматриваться водяное охлаждение.
Уплотнение вала
При допустимой утечке смазки и давлении на выходе не выше 21 бар может применяться сальниковое уплотнение.
Полный материал корпуса, рабочего колеса, вала, диффузора,
подшипников и уплотнения в предоставленных материалах не указан.
Материальное исполнение подтверждается по составу жидкости и условиям объекта.
Монтаж и ограничения
Что необходимо проверить до заказа
Длинная вертикальная колонна и высокий расход делают качество исходных данных и проектирование водоприёмной части особенно важными.
Подтверждено открытыми материалами
- при работе насосная часть полностью погружена в жидкость;
- предварительное заполнение насосной части не требуется;
- температура жидкости — до +80 °C;
- плотность жидкости — до 1200 кг/м³;
- длина погружной части — до 100 м;
- двигатель может быть рассчитан на 380 или 6000 В, 50 Гц;
- класс изоляции двигателя — F.
Уточняется при подборе
- минимальный уровень и глубина погружения;
- NPSH и допустимые условия на входе;
- вязкость и содержание твёрдых частиц;
- допустимость частотного регулирования;
- степень защиты и класс эффективности двигателя;
- температура и влажность окружающего воздуха;
- тип смазки, уплотнения и системы охлаждения;
- нагрузка на фундамент и монтажную плиту.
1
Водоприёмная камера
Проверяются размеры камеры, расположение входа, скорость подходящего потока и вероятность образования вихрей.
2
Опорная конструкция
Монтажная плита и фундамент рассчитываются на массу агрегата, гидравлические нагрузки, вибрацию и усилия трубопровода.
3
Сервисное пространство
Необходимо предусмотреть подъёмное оборудование и место для извлечения колонны, вала и насосной части.
Эксплуатация с непогруженной насосной частью открытыми материалами не предусмотрена.
Режим сухого хода не подтверждён и не должен закладываться без письменного согласования.
Аналоги и модернизация
Подберём CNP вместо установленного вертикального насоса
Замена выполняется не только по подаче и напору. Необходимо сопоставить гидравлику, длину колонны, монтажную плиту, отметки патрубков, двигатель и условия водоприёмной камеры.
Что прислать
- фото шильдика и общий вид агрегата;
- чертёж или габаритную схему;
- подачу и напор;
- длину погружной части;
- параметры двигателя;
- описание жидкости.
Что проверим
- рабочую точку и тип гидравлики;
- количество ступеней;
- монтажные и присоединительные размеры;
- материалы и коррозионную стойкость;
- условия на всасывании;
- электрические параметры.
Что получите
- предложенное исполнение CNP;
- таблицу сравнения с исходным насосом;
- коммерческое предложение;
- ориентировочный срок поставки;
- перечень необходимых согласований;
- документы по выбранной модели.
Для существующего объекта особенно важно проверить возможность извлечения агрегата,
соответствие монтажного отверстия и нагрузки на существующее основание.
Инженерный подбор
От исходных данных до коммерческого предложения
Последовательная проверка снижает риск ошибочного выбора гидравлики, двигателя, материалов и глубины установки.
1
Собираем данные
Подача, напор, уровни воды, жидкость, температура, режим работы, трубопровод и электроснабжение.
2
Выбираем гидравлику
Определяем, требуется VTC, VTM, VTA или исполнение VTG с приводом через угловой редуктор.
3
Проверяем конструкцию
Согласуем длину колонны, материалы, уплотнение, двигатель, патрубки и монтажную плиту.
4
Готовим предложение
Передаём выбранное исполнение, цену, срок поставки, перечень документов и технических согласований.
Данные для быстрого предварительного подбора
- требуемая подача, м³/ч;
- полный требуемый напор, м;
- минимальный и максимальный уровень воды;
- отметка монтажной плиты;
- диаметр и длина напорного трубопровода;
- необходимое давление на выходе.
- название и состав жидкости;
- температура и плотность;
- твёрдые включения и их размер;
- напряжение питания;
- основной или резервный режим;
- требования по материалам и автоматизации.
Документация
Технические документы предоставляются по выбранному исполнению
Отдельные ссылки на каталог, руководство по эксплуатации и паспорт для этой страницы не предоставлены. Мы не добавляем неподтверждённые или посторонние документы вместо нужной серии.
Рабочие характеристики
График конкретной модели, рабочая точка, КПД, мощность и частота вращения.
Габариты и монтаж
Длина колонны, размеры монтажной плиты, патрубков, агрегата и требования к установке.
Паспорт и эксплуатация
Документы на поставляемое исполнение, требования к запуску, обслуживанию и хранению.
Документация формируется после определения модели и комплектации.
Для предварительного запроса приложите техническое задание,
опросный лист или данные существующего насоса.
FAQ
Частые вопросы о насосах CNP VTP
Сколько стоит насос CNP VTP?
Цена зависит от серии, рабочей точки, длины колонны, материалов, двигателя, типа привода и комплектации. Для расчёта нужны подача, напор, уровни воды и описание жидкости.
Чем VTC отличается от VTM?
VTC — вертикальное турбинное центробежное исполнение, которое может использовать несколько ступеней для создания напора. VTM — насос смешанного потока, ориентированный на значительную подачу.
Для чего применяется VTA?
VTA использует осевое рабочее колесо и применяется в задачах, где требуется очень большой расход при относительно небольшом напоре: циркуляция воды, осушение, защита от наводнений, орошение и водозабор.
Что означает обозначение VTG?
VTG — вертикальный турбинный насос с передачей вращения через угловой редуктор. Такое решение позволяет использовать горизонтально расположенный двигатель или иной привод.
Нужно ли заполнять насос водой перед запуском?
При нормальной установке насосная часть находится в перекачиваемой жидкости, поэтому отдельное предварительное заполнение гидравлической части не требуется. Уровень погружения должен соответствовать проекту.
Можно ли использовать насос для морской воды?
Морской водозабор указан среди применений серии, но материал проточной части должен быть отдельно подобран по солёности, температуре и коррозионной активности воды.
Можно ли регулировать производительность преобразователем частоты?
Допустимость частотного регулирования для конкретного исполнения должна быть подтверждена при подборе. Проверяются двигатель, подшипники, критические частоты вращения и допустимый диапазон работы гидравлики.
Какие данные нужны для замены старого насоса?
Нужны шильдик, чертёж, подача, напор, длина погружной части, уровни воды, параметры двигателя, материал и описание жидкости. Желательны фотографии монтажной плиты и присоединения трубопровода.
Есть ли готовые модели на складе?
Семейство относится к проектному оборудованию. Наличие, срок изготовления и поставки уточняются после определения конкретного исполнения.
CNP VTP • VTC • VTM • VTA • VTG
Подберём вертикальный насос под параметры вашего объекта
Пришлите подачу, напор, уровни воды, описание жидкости и доступное напряжение. Проверим исполнение, подготовим предложение и укажем, какие данные потребуются для окончательного согласования.
