Native · скважинные насосы 3″ · серия SR
Native-NBH3 SR — компактные скважинные насосы 3″ для водоснабжения
Многоступенчатые погружные насосы для хозяйственно-питьевого водоснабжения из скважин и цистерн, систем полива и ирригации. Серия SR рассчитана на сложные условия: пониженное напряжение, повышенное содержание песка и подбор по рабочей точке.
✓До 144 м максимального напора в линейке
✓Номинальная подача 2,5 или 4 м³/ч
✓Работа при напряжении от 160 В
✓Допуск по песку до 100 г/м³

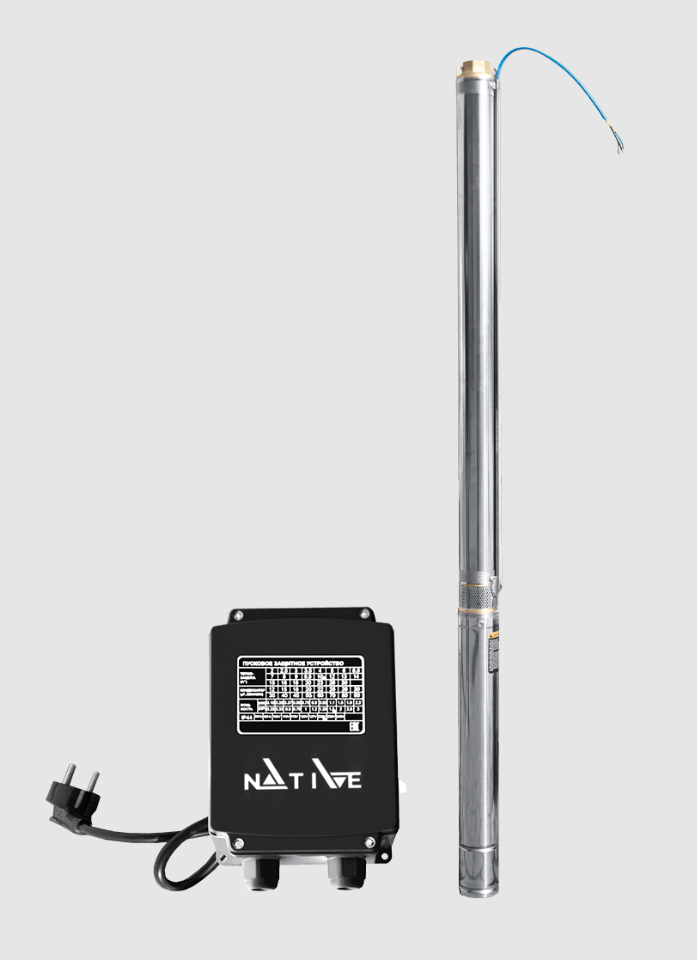

Native-NBH3 SR Компактный многоступенчатый скважинный насос
3″ / Ø78 мм
1~230 Впитание, 50 Гц
IPX8погружное исполнение
70 ммакс. глубина погружения
G 1–G 1¼напорный патрубок
Подбор и поставка
Когда нужен именно Native-NBH3 SR
Серия подходит для объектов, где нужен узкий 3-дюймовый насос, стабильная подача воды и запас по условиям эксплуатации: скважина с ограниченным диаметром, просадки напряжения, вода с допустимым содержанием песка, сезонный полив или постоянное водоснабжение дома.
Подбор по рабочей точке
Подберём модель по требуемому расходу, напору, динамическому уровню воды, длине трассы и потерям давления.
Замена старого насоса
Сопоставим параметры по шильдику, напорной характеристике, диаметру скважины и подключению.
Комплектация системы
Поможем подобрать насос, автоматику, кабель, гидроаккумулятор, защиту и арматуру для водоснабжения.
Области применения
Для скважин, цистерн, полива и хозяйственно-питьевой воды
Native-NBH3 SR применяется для хозяйственно-питьевого водоснабжения из скважин и цистерн, в системах водоснабжения, полива и ирригации, а также для перекачивания воды без длинноволокнистых примесей.
Частный дом
Подача воды из скважины в дом, коттедж или малый объект с бытовым водоразбором.
Полив участка
Подбор под расход для поливочных линий, ёмкостей, теплиц и сезонной ирригации.
Цистерны и резервуары
Работа в погруженном состоянии S1 при соблюдении условий по воде и монтажу.
Сложные условия
SR-исполнение рассчитано на пониженное напряжение и повышенное содержание песка в воде.
Модельный ряд
Модели Native-NBH3 SR для подбора по расходу и напору
В линейке есть исполнения с максимальным расходом 60 и 90 л/мин. Выбор модели зависит не от максимального напора, а от рабочей точки: требуемого расхода при фактическом напоре системы.
| Артикул | Модель | Мощность, кВт | Ток, А | Макс. расход, л/мин | Макс. напор, м | Питание | Резьба |
|---|---|---|---|---|---|---|---|
| 3600690 | NBH3 2,5-63 SR | 0,55 | 5,1 | 60 | 63 | 1~230 В, 50 Гц | G 1 |
| 3600691 | NBH3 2,5-82 SR | 0,75 | 5,8 | 60 | 82 | 1~230 В, 50 Гц | G 1 |
| 3600692 | NBH3 2,5-102 SR | 1,1 | 8,5 | 60 | 102 | 1~230 В, 50 Гц | G 1 |
| 3600693 | NBH3 2,5-144 SR | 1,5 | 10,1 | 60 | 144 | 1~230 В, 50 Гц | G 1 |
| 3600694 | NBH3 4-65 SR | 0,75 | 5,8 | 90 | 65 | 1~230 В, 50 Гц | G 1¼ |
| 3600695 | NBH3 4-81 SR | 0,92 | 6,9 | 90 | 81 | 1~230 В, 50 Гц | G 1¼ |
| 3600696 | NBH3 4-114 SR | 1,5 | 10,1 | 90 | 114 | 1~230 В, 50 Гц | G 1¼ |

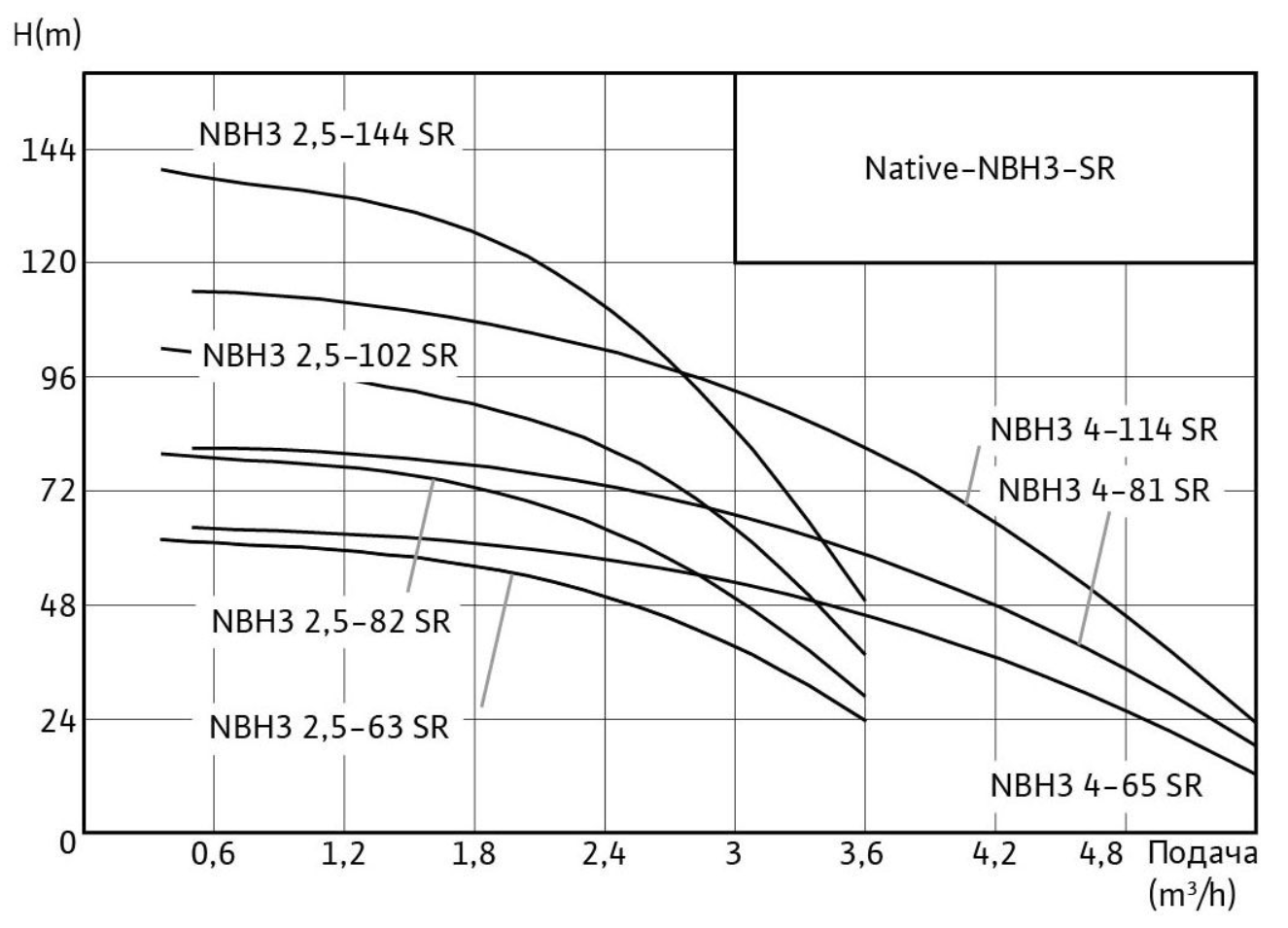

Рабочее поле
График характеристик Native-NBH3 SR
Рабочее поле помогает предварительно оценить серию, но финальный подбор лучше делать по рабочей точке: расход, напор, статический и динамический уровни, высота подъёма, длина трубопровода и потери на арматуре.
Изображение рабочего поля можно заменить на webp после загрузки на сайт.
Как читать график
Q — расход воды, который нужен системе в рабочем режиме.
H — напор с учётом глубины, подъёма, давления в точке водоразбора и потерь.
Запас — не стоит выбирать насос только по максимальному напору при нулевом расходе.
Проверка — инженер сопоставляет рабочую точку с кривой конкретной модели.
Характеристики
Основные технические параметры серии
Ниже приведены общие параметры серии. Точные значения по кабелю, количеству пусков и присоединению уточняются по конкретной модели.
1~230 В / 50 Гцподключение к сети
S1режим работы в погруженном состоянии
3–40 °Cтемпература перекачиваемой жидкости
pH 6,5–8,5допустимое значение pH воды
400 мг/лмаксимальное содержание хлоридов
100 г/м³максимальное содержание песка
144–180/чмаксимальное количество пусков, зависит от модели
70 ммаксимальная глубина погружения
IPX8 / Fкласс защиты и класс изоляции

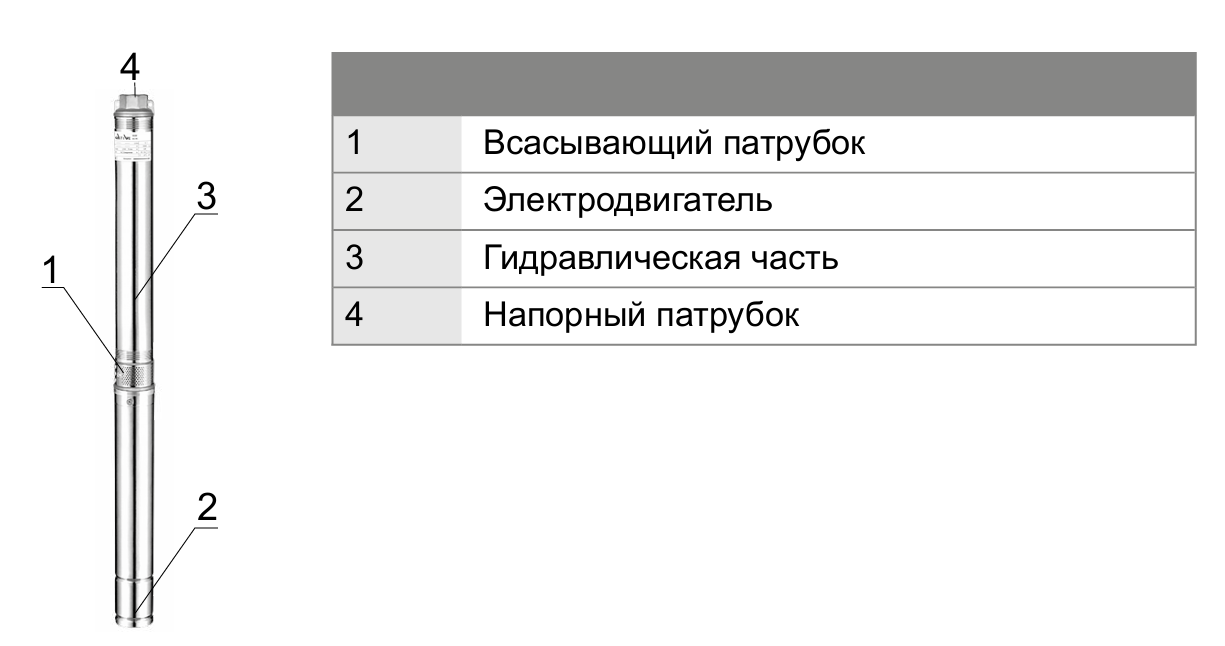

Конструкция
Материалы проточной части и исполнение
Конструкция рассчитана на погружную работу в скважине. Корпусные элементы выполнены из нержавеющей стали, рабочие колёса и направляющий аппарат — из композитного материала.
Разрез помогает инженеру проверить конструкцию и материалы перед подбором.
Материалы
Корпус гидравлической части: нержавеющая сталь AISI 201
Рабочие колёса: композитный материал
Направляющий аппарат: композитный материал
Электродвигатель: заполнен медицинским маслом
Вал гидравлической части: нержавеющая сталь AISI 410S
Корпус мотора: нержавеющая сталь AISI 201
Габариты
Размеры моделей Native-NBH3 SR
Диаметр насоса — Ø78 мм. Перед заказом важно сверить диаметр обсадной трубы, глубину установки, напорный патрубок и длину кабеля по конкретной модели.
| Модель | A, мм | B, мм | DN | Диаметр |
|---|---|---|---|---|
| NBH3 2,5-63 SR | 978 | 603 | G 1 | Ø78 мм |
| NBH3 2,5-82 SR | 1137 | 732 | G 1 | Ø78 мм |
| NBH3 2,5-102 SR | 1351 | 861 | G 1 | Ø78 мм |
| NBH3 2,5-144 SR | 1709 | 1169 | G 1 | Ø78 мм |
| NBH3 4-65 SR | 1096 | 691 | G 1¼ | Ø78 мм |
| NBH3 4-81 SR | 1261 | 816 | G 1¼ | Ø78 мм |
| NBH3 4-114 SR | 1631 | 1091 | G 1¼ | Ø78 мм |
Маркировка
Как расшифровать модель Native-NBH3 SR
Пример маркировки помогает быстро понять тип насоса, диаметр гидравлической части, номинальную подачу, максимальный напор и SR-исполнение.
NBH3 2,5-82 SR
NBHтип насоса
3номинальный диаметр гидравлической части в дюймах
2,5номинальная подача, м³/ч
82максимальный напор при 0 м³/ч
SRустойчивость к повышенному содержанию песка
SR-исполнение
Почему серия рассчитана на сложные условия
Новое поколение NBH3 SR разработано для эксплуатации в условиях, где обычному насосу может не хватать запаса: нестабильное напряжение, песок в воде и повышенные нагрузки на вал.
Пониженное напряжение
Допускается минимальное напряжение 160 В. Указаны испытания на 100 000 пусков/остановов при 160–230 В и 240 часов непрерывной работы при пониженном напряжении.
Повышенное содержание песка
Насос допускает содержание песка до 100 г/м³. Для корректной работы важно соблюдать требования к воде и условиям монтажа.
Прочность вала
Вал рассчитан не только на крутящие, но и на изгибающие моменты. Это важно для узкого скважинного насоса при сложных режимах работы.
Документы
Руководство, рабочее поле и комплект поставки
Для проектирования и заказа можно использовать руководство, изображение рабочего поля, таблицу моделей и габаритов.
Комплект поставки
Насос со свободным концом кабеля, вулканизирующая изолента для удлинения кабеля, внешний пусковой блок с конденсатором и защитой от токовой перегрузки, инструкция по монтажу и эксплуатации.
Что запросить для подбора
Глубина скважины, статический и динамический уровень, дебит, расстояние до дома, нужное давление, количество точек водоразбора и фото шильдика старого насоса.
Документы
Руководство и изображения можно открыть прямо со страницы или заменить на файлы, загруженные в Tilda.
FAQ
Частые вопросы по Native-NBH3 SR
Native-NBH3 SR подходит для скважины 3 дюйма?
Да, серия относится к компактным скважинным насосам в 3-дюймовом исполнении. Диаметр насоса — Ø78 мм, но перед заказом нужно проверить фактический внутренний диаметр обсадной трубы.
Как выбрать между NBH3 2,5 и NBH3 4?
Серия 2,5 рассчитана на номинальную подачу 2,5 м³/ч, серия 4 — на 4 м³/ч. Выбор делается по рабочей точке: расходу, напору, глубине и потерям в системе.
Можно ли использовать насос для полива?
Да, Native-NBH3 SR применяется в системах полива и ирригации. Важно подобрать модель по требуемому расходу, длине линии и давлению на выходе.
Что означает SR в названии?
SR указывает на устойчивость к повышенному содержанию песка. В характеристиках серии указан допуск до 100 г/м³.
Насос подходит для питьевого водоснабжения?
Серия применяется для хозяйственно-питьевого водоснабжения из скважин и цистерн при соблюдении требований к воде и монтажу.
Что нужно прислать для подбора?
Нужны глубина скважины, статический и динамический уровень, дебит, расстояние до объекта, высота подъёма, нужное давление, количество точек водоразбора и желаемый режим работы.
Подобрать Native-NBH3 SR под вашу скважину
Пришлите параметры скважины или фото шильдика старого насоса. Инженер подберёт модель по расходу, напору, глубине установки, качеству воды и условиям эксплуатации.
