Погружной насос для сточных вод

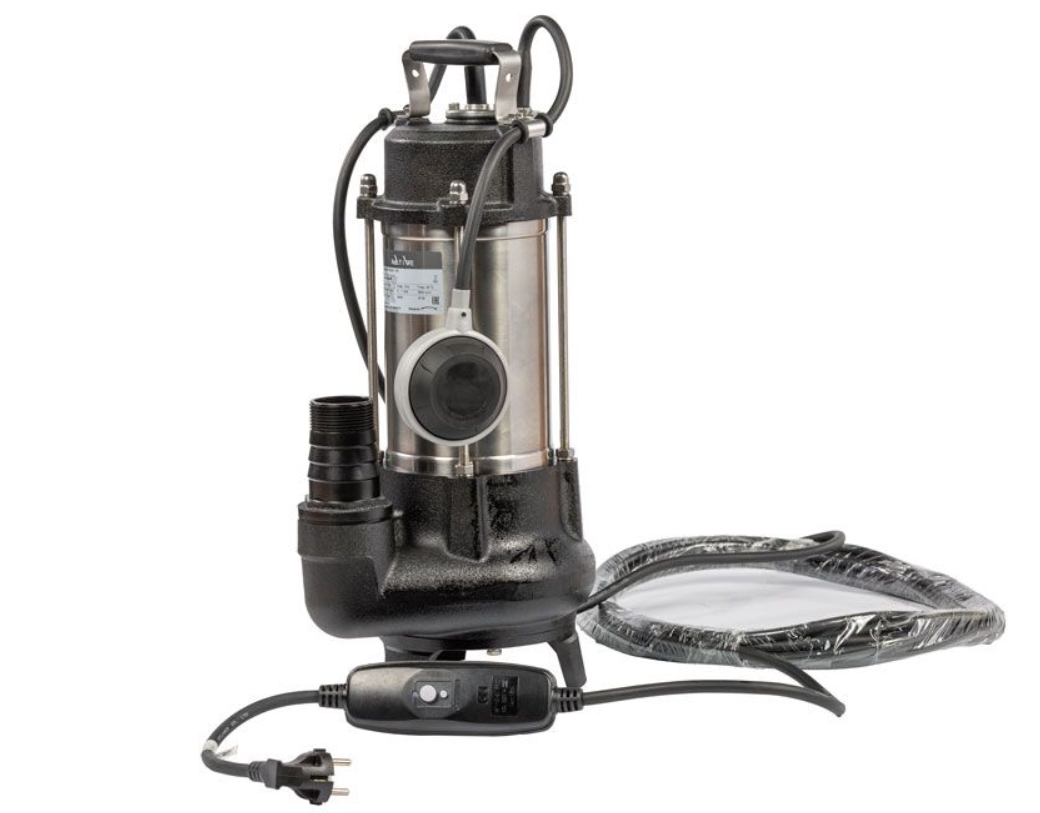

Native-NSP — погружные насосы для отвода сточных вод
Подбор и поставка насосов Native-NSP для бытовой канализации, водоотведения участков, очистных сооружений, водного хозяйства и технологических систем. Подберём модель по расходу, напору, напряжению, режиму работы и условиям монтажа.
до 30 м³/ч максимальный расход
до 14 м максимальный напор
IP68 защита корпуса для погружной работы
40 мм свободный шаровый проход
5 м максимальная глубина погружения
S1 / S3 погруженный и частично погруженный режим
Назначение
Native-NSP для водоотведения и сточных вод
Страница собрана как инженерная посадочная: здесь можно быстро понять назначение серии, сравнить модели, посмотреть рабочее поле, конструкцию и подготовить данные для подбора.
Где применяются насосы NSP
Native-NSP — погружные насосы для отвода сточных вод при стационарном или мобильном монтаже. Серия применяется для бытовой канализации, канализации земельных участков, очистных сооружений, водного хозяйства, промышленных и технологических систем.
1
подбор по рабочей точке: расход, напор, высота подъёма и потери в трубопроводе;
2
проверка напряжения: однофазное 1~230 В или трёхфазное 3~400 В;
3
учёт режима работы: S1 при погружении и S3 25% при частично погруженной работе;
4
проверка состава среды: pH, песок, температура и характер включений.
Расход
В линейке есть модели с максимальным расходом от 18 до 30 м³/ч. Рабочую модель выбирают не только по максимуму, а по фактической точке.
Напор
Максимальный напор — от 10 до 14 м в зависимости от модели. Для подбора учитываются вертикальный подъём и гидравлические потери.
Сточные воды
Свободный шаровый проход 40 мм помогает работать с загрязнённой средой, но состав стоков всё равно нужно проверять.
Погружение
Степень защиты IP68 и максимальная глубина погружения 5 м позволяют использовать насос в ёмкостях, колодцах и приямках.
Применение
Где применяются погружные насосы Native-NSP
Native-NSP закрывает задачи отвода сточных вод там, где нужен компактный погружной насос с возможностью мобильной или стационарной установки.
Бытовая канализация
Отвод сточных вод из бытовых канализационных систем, приямков и локальных участков водоотведения.
Земельные участки
Водоотведение из канализации земельных участков, дренажных колодцев и технических ёмкостей.
Очистные сооружения
Работа в составе локальных очистных сооружений и вспомогательных систем отвода сточных вод.
Водное хозяйство
Перекачивание сточных вод в инженерных системах водного хозяйства и коммунальных объектах.
Промышленные системы
Отвод загрязнённых вод в производственных контурах при соблюдении параметров среды.
Технологические системы
Вспомогательные технологические задачи, где требуется погружной насос с проходом 40 мм.
Резервуары и приямки
Откачивание из ёмкостей, колодцев и приямков с контролем глубины погружения и уровня включения.
Замена старого насоса
Подбор замены по старой модели, фото шильдика, рабочей точке, габаритам и подключению.
Подбор
Как выбрать Native-NSP под рабочую точку
Для сточных вод нельзя выбирать насос только по максимальному расходу или максимальному напору. Нужна рабочая точка и проверка условий эксплуатации.
Определить расход
Расход задаётся в м³/ч. В модельном ряду Native-NSP максимальный расход — от 18 до 30 м³/ч, но рабочая точка должна лежать на кривой выбранной модели.
Посчитать напор
Учитываются высота подъёма, длина трассы, диаметр трубы, количество поворотов, обратный клапан и потери на арматуре.
Проверить среду
Для NSP важно учитывать pH 6,5–8,5, температуру от +3 °C до +40 °C и максимальное содержание песка 0,1%.
Выбрать питание
Однофазные модели 1~230 В идут с обозначением /S и поплавковым выключателем. Трёхфазные модели — 3~400 В.
Проверить монтаж
Насос рассчитан на стационарный или мобильный монтаж. Проверяются глубина погружения до 5 м, патрубок DN50 и место установки.
Сверить габариты
Перед заменой старого насоса нужно сверить высоту, ширину, патрубок, кабель, уровень включения поплавка и доступ для обслуживания.
Характеристики
Технические характеристики насосов Native-NSP
Основные параметры для предварительного подбора. Для проекта модель дополнительно проверяется по рабочему полю, габаритам, среде и монтажной схеме.
| Параметр | Значение для Native-NSP | Что важно при подборе |
|---|---|---|
| Тип насоса | Погружной насос для отвода сточных вод | Подходит для стационарного или мобильного монтажа. |
| Максимальный расход | 18–30 м³/ч в зависимости от модели | Выбирать нужно по рабочей точке, а не только по максимальному значению. |
| Максимальный напор | 10–14 м в зависимости от модели | Нужно учитывать вертикальный подъём и потери в трубопроводе. |
| Мощность | 0,55–1,5 кВт | Мощность зависит от модели и напряжения. |
| Подключение к сети | 1~230 В/50 Гц или 3~400 В/50 Гц | Однофазные модели имеют обозначение /S. |
| Класс изоляции | F | Важен для электродвигателя и условий эксплуатации. |
| Степень защиты | IP68 | Исполнение для погружной работы. |
| pH среды | 6,5–8,5 | Для нестандартной или агрессивной среды нужна отдельная проверка. |
| Песок | Максимальное содержание песка 0,1% | Абразив влияет на ресурс гидравлической части и уплотнений. |
| Свободный проход | 40 мм | Помогает снизить риск засорения при работе со сточными водами. |
| Температура жидкости | от +3 °C до +40 °C | Превышение температуры требует проверки по руководству. |
| Глубина погружения | до 5 м | Нужно учитывать реальную глубину колодца или ёмкости. |
| Режим работы | S1 при погружении, S3 25% при частичном погружении | Режим влияет на допустимую продолжительность работы. |
Модели
Модельный ряд Native-NSP
Таблица собрана для быстрого сравнения по мощности, расходу, напору, напряжению и допустимому количеству пусков.
| Артикул | Модель | Мощность, кВт | Макс. ток, А | Макс. расход, м³/ч | Макс. напор, м | Напряжение | Частота | Макс. пусков/час |
|---|---|---|---|---|---|---|---|---|
| 2459424 | NSP 50/400 - 0,75 | 0,75 | 2 | 21 | 12 | 3~400 В | 50 Гц | 144 |
| 2459425 | NSP 50/400 - 1,1 | 1,1 | 2,7 | 27 | 13 | 3~400 В | 50 Гц | 96 |
| 2459426 | NSP 50/400 - 1,5 | 1,5 | 3,6 | 30 | 14 | 3~400 В | 50 Гц | 96 |
| 2459427 | NSP 50/230 - 0,55/S | 0,55 | 4,1 | 18 | 10 | 1~230 В | 50 Гц | 144 |
| 2459428 | NSP 50/230 - 0,75/S | 0,75 | 5,2 | 21 | 12 | 1~230 В | 50 Гц | 144 |
| 2459429 | NSP 50/230 - 1,1/S | 1,1 | 7,3 | 27 | 13 | 1~230 В | 50 Гц | 96 |
| 2459430 | NSP 50/230 - 1,5/S | 1,5 | 9,5 | 30 | 14 | 1~230 В | 50 Гц | 96 |
Обозначение /S указывает на исполнение с подключенным поплавковым выключателем. При отсутствии /S насос поставляется без поплавкового выключателя.
Рабочее поле
Расход, напор и подбор модели Native-NSP
Рабочее поле показывает, какая модель подходит под требуемую точку Q/H. Модель должна работать в допустимой зоне, с учётом трассы, высоты подъёма и режима эксплуатации.
Q
Расход — сколько сточных вод нужно перекачать за единицу времени.
H
Напор — высота подъёма плюс потери в трубах, арматуре и обратном клапане.
DN
Подключение — DN50, также возможны варианты G 2 или G 1½ при использовании комплектного переходника.
S
Режим — S1 для длительной погружной работы, S3 25% для частично погруженного режима.
При подборе не стоит брать насос «с большим запасом» без расчёта: слишком далёкая рабочая точка
может привести к нештатному режиму, частым включениям и ускоренному износу.

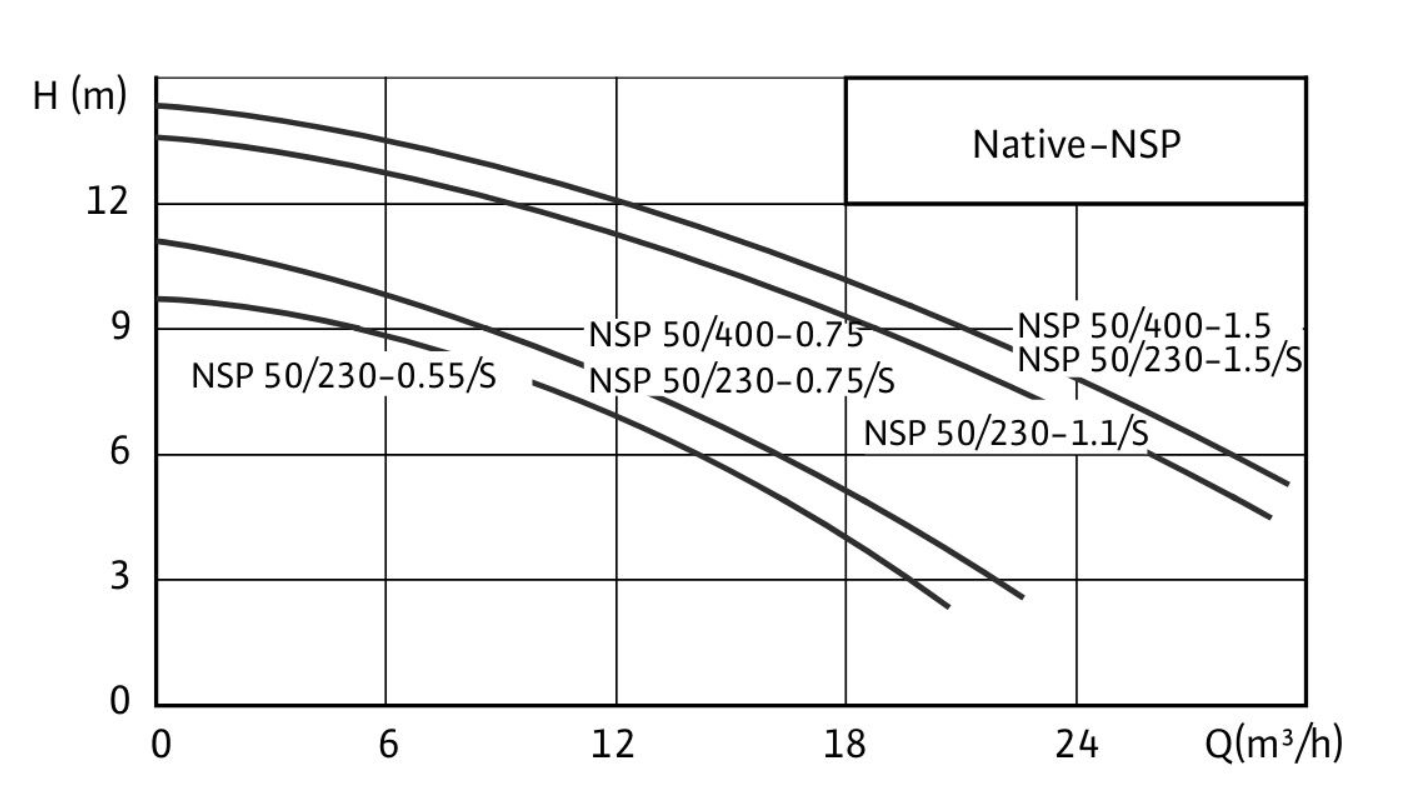

Рабочее поле Native-NSP: сравнение кривых моделей NSP 50/230 и NSP 50/400 по расходу и напору.
Конструкция
Конструкция, защита и материалы Native-NSP
Конструкция серии рассчитана на работу со сточными водами: свободновихревое рабочее колесо, торцевое уплотнение, промежуточная масляная камера и защита электродвигателя.

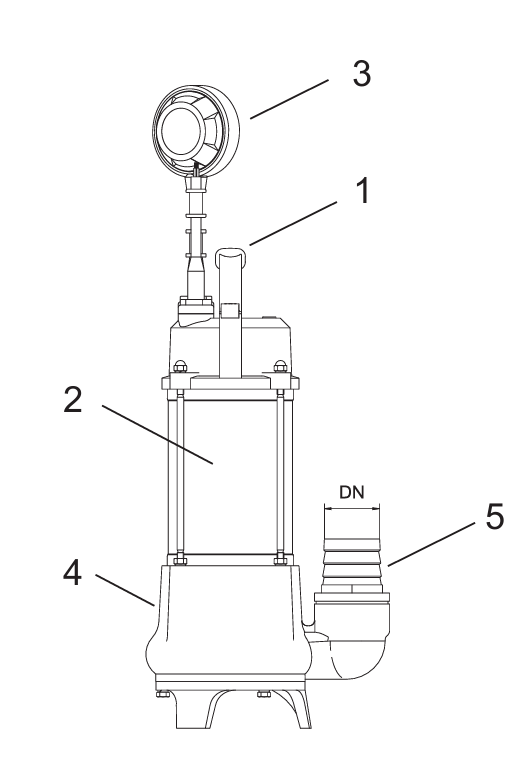

Схема конструкции Native-NSP: основные узлы насоса, гидравлическая часть, электродвигатель и присоединение.
Свободновихревое колесо
Свободный шаровый проход 40 мм снижает риск засорения при работе со сточными водами.
Торцевое уплотнение
Уплотнение применяется для изоляции электродвигателя от перекачиваемой среды.
Масляная камера
Промежуточная камера между гидравлической частью и мотором повышает герметичность.
Защита от перегрева
Биметаллический датчик в обмотках защищает электродвигатель от перегрева.
| Узел | Материал / исполнение |
|---|---|
| Корпус насоса | Чугун |
| Рабочее колесо | Чугун, катафорезное покрытие |
| Вал | Нержавеющая сталь |
| Корпус электродвигателя | Нержавеющая сталь |
| Гидравлическая часть | Катафорезное покрытие |
Габариты
Размеры и присоединение Native-NSP
Габариты нужны для замены существующего насоса, проверки места установки в колодце или ёмкости и выбора переходника для напорного патрубка.
| Модель | A, мм | B, мм | L0, мм | H0, мм | DN |
|---|---|---|---|---|---|
| NSP 50/400-0,75 | 220 | 460 | 79 | 67 | G 2 или G 1½ при использовании комплектного переходника |
| NSP 50/400-1,1 | 245 | 475 | 90 | 83 | G 2 или G 1½ при использовании комплектного переходника |
| NSP 50/400-1,5 | 245 | 500 | 90 | 83 | G 2 или G 1½ при использовании комплектного переходника |
| NSP 50/230-0,55/S | 220 | 440 | 79 | 67 | G 2 или G 1½ при использовании комплектного переходника |
| NSP 50/230-0,75/S | 220 | 460 | 79 | 67 | G 2 или G 1½ при использовании комплектного переходника |
| NSP 50/230-1,1/S | 245 | 475 | 90 | 83 | G 2 или G 1½ при использовании комплектного переходника |
| NSP 50/230-1,5/S | 245 | 500 | 90 | 83 | G 2 или G 1½ при использовании комплектного переходника |
Маркировка
Как читать обозначение Native-NSP
Маркировка помогает быстро понять серию, размер патрубка, напряжение, мощность и наличие поплавкового выключателя.
Пример: NATIVE-NSP 50/230-1,1/S
Серия
Название модели насоса Native-NSP.
Патрубок
Размер напорного патрубка: DN50.
Напряжение
Электроподключение: 1~230 В / 50 Гц.
Мощность
Номинальная мощность P2: 1,1 кВт.
Буква S означает электродвигатель с подключенным поплавковым выключателем.
При отсутствии обозначения S насос поставляется без поплавкового выключателя.
Поставка
Комплект поставки Native-NSP
Комплект зависит от исполнения, поэтому при заказе важно указать модель, напряжение и нужен ли поплавковый выключатель.
Насос
Погружной насос Native-NSP в выбранном исполнении по напряжению и мощности.
Поплавковый выключатель
Подключенный поплавковый выключатель для исполнений с обозначением S.
Переходники
Переходник для напорного патрубка 2ʺ–1½ʺ и переходник 2ʺ для подсоединения шланга.
Кабель 10 м
Для однофазных моделей — кабель с вилкой и установленным УЗО. Для трёхфазных — кабель со свободным концом.
Инструкция
Инструкция по монтажу и эксплуатации для правильной установки и обслуживания.
Проверка перед заказом
Перед поставкой сверяем артикул, питание, рабочую точку, среду, глубину погружения и присоединение.
Замена
Подбор Native-NSP вместо старого насоса
Возможность замены определяется по рабочей точке, материалам, присоединениям, габаритам, электродвигателю, управлению и условиям эксплуатации.
| Что заменяем | Что проверяем | Почему это важно |
|---|---|---|
| Старый погружной насос | Расход, напор, напряжение, патрубок, глубина установки | Новый насос должен работать в той же рабочей точке без перегруза и частых пусков. |
| Насос с поплавком | Нужен ли автоматический уровень включения и отключения | Для автономной работы однофазных моделей выбирают исполнение /S. |
| Трёхфазный насос | Питание 3~400 В, защита, шкаф управления, условия подключения | Трёхфазные модели поставляются со свободным концом кабеля. |
| Насос другого бренда | Кривую Q/H, DN, габариты, материалы, тип стоков и режим работы | Аналог не считается идентичным без технической проверки по каталогу и объекту. |
Для замены пришлите фото шильдика старого насоса, схему установки или описание объекта,
требуемый расход, высоту подъёма, длину трассы и тип перекачиваемой среды.
Опросный лист
Что отправить для подбора Native-NSP
Чем точнее исходные данные, тем быстрее можно выбрать модель и избежать ошибок по напору, присоединению и условиям эксплуатации.
Рабочая точка
Расход, м³/ч; напор, м; высота подъёма; длина и диаметр трубопровода; количество поворотов.
Среда
Тип сточных вод, температура, pH, наличие песка, загрязнений, длинноволокнистых включений и жиров.
Электропитание
1~230 В или 3~400 В, нужен ли поплавковый выключатель, есть ли шкаф управления.
Присоединение
Диаметр патрубка, тип подключения, нужен ли переходник для шланга или трубопровода.
Монтаж
Глубина погружения, размер приямка или колодца, мобильная или стационарная установка.
Старая модель
Фото шильдика, артикул, бренд, модель, габариты и причина замены.
Отправьте параметры — подберём насос под вашу задачу
Можно прислать рабочую точку, фото шильдика или описание объекта. Проверим модель Native-NSP и возможную замену.
Документы
Документы, рабочее поле и конструкция Native-NSP
Документы помогают сверить рабочую точку, конструкцию, комплект поставки и требования к монтажу.
Руководство Native-NSP
Руководство по монтажу и эксплуатации Native-NSP.
Рабочее поле
График расхода и напора для предварительного выбора модели.
Конструкция
Схема конструкции и разрез насоса Native-NSP.
FAQ
Вопросы о подборе Native-NSP
Короткие ответы на частые вопросы по выбору модели, напряжению, поплавку, монтажу и замене.
Как подобрать Native-NSP?
Нужно знать расход, напор, высоту подъёма, длину трассы, напряжение, тип среды, температуру, глубину погружения и способ монтажа. После этого модель проверяется по рабочему полю.
Что важнее — расход или напор?
Важна рабочая точка: расход и напор одновременно. Насос не подбирают отдельно по максимальному расходу или отдельно по максимальному напору.
Чем отличаются модели NSP 50/230 и NSP 50/400?
NSP 50/230 рассчитаны на однофазное питание 1~230 В, а NSP 50/400 — на трёхфазное питание 3~400 В. Также однофазные исполнения /S комплектуются поплавковым выключателем.
Для чего нужен поплавковый выключатель?
Поплавковый выключатель обеспечивает автономное включение и отключение насоса по уровню воды. В маркировке Native-NSP это обозначается буквой S.
Можно ли использовать Native-NSP в частично погруженном состоянии?
Да, для серии указан режим S3 25% при частично погруженном состоянии. Для длительной работы в погруженном состоянии применяется режим S1.
Какая максимальная глубина погружения?
Максимальная глубина погружения для Native-NSP — 5 м. Фактические условия установки нужно сверять с руководством.
Какой свободный проход у насоса?
Свободный шаровый проход насоса — 40 мм. Это важный параметр для работы со сточными водами и снижения риска засорения.
Можно ли подобрать насос по старой модели?
Да. Для подбора замены желательно прислать фото шильдика, модель, рабочую точку, напряжение, присоединение и габариты старого насоса.
Какие ограничения по перекачиваемой среде?
Для Native-NSP указаны pH 6,5–8,5, температура жидкости от +3 °C до +40 °C и максимальное содержание песка 0,1%. Для нестандартной среды нужна отдельная проверка.
Есть ли УЗО в комплекте?
Для однофазных моделей кабель поставляется с вилкой и установленным УЗО. Для трёхфазных моделей кабель идёт со свободным концом.
