Grundfos SRG · рециркуляция ила

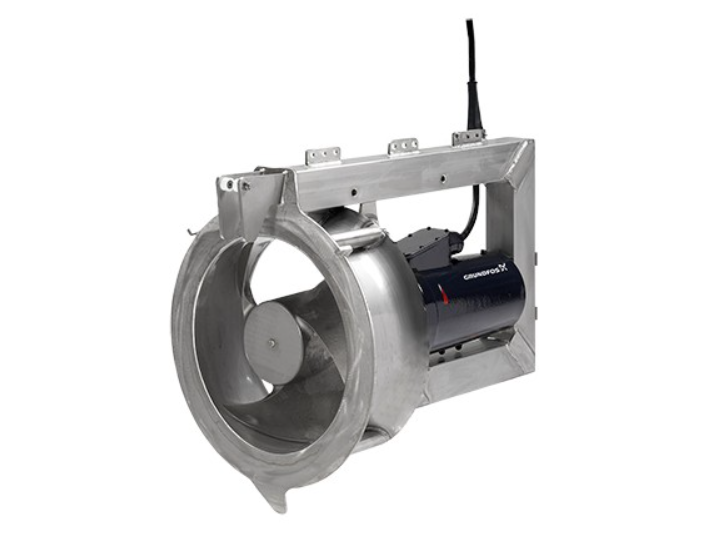

Рециркуляционные насосы Grundfos SRG
Подбор и поставка погружных насосов SRG для перекачивания активного ила между резервуарами очистных сооружений: подберём модель по рабочей точке, DN трубопровода, мощности, исполнению и условиям монтажа.
Для очистных сооруженийРециркуляция активного ила и перемещение потока между резервуарами.
Большая подача, малый напорПодбор по гидравлической характеристике, а не только по мощности.
DN 300 / DN 500 / DN 800Присоединение к трубопроводам подбирается по конкретному проекту.
Замена по шильдикуПроверим SRG, рабочую точку, кабель, датчики, габариты и аналоги.
SRG · 50 Гцнасос для трубной рециркуляции
по каталогуподбор модели
Мощность двигателя0,8–24 кВт
ТрубопроводDN 300–800
Исполнениепо модели
SEO и инженерный подбор
Grundfos SRG: подбор рециркуляционного насоса под рабочую точку
Погружные рециркуляционные насосы Grundfos SRG применяются там, где нужно перемещать значительный объём жидкости при небольшом напоре: в линиях рециркуляции активного ила, резервуарах и технологических узлах очистных сооружений. Для корректного подбора важны не только расход и напор, но и диаметр трубопровода, скорость потока, глубина установки, длина кабеля, тип защиты двигателя, датчик утечки, исполнение рабочего колеса и требования к монтажным принадлежностям. Мы помогаем подобрать Grundfos SRG по каталогу, проверить замену существующей модели по шильдику и предложить аналог, если оригинальная позиция недоступна или требуется оптимизация проекта. Грундфос SRG не стоит выбирать «по похожей мощности»: ошибка в рабочей точке может привести к недостаточной рециркуляции, перегрузке или лишним затратам на объекте.
Применение
Где применяются насосы Grundfos SRG
SRG — не бытовой циркуляционный насос, а инженерное оборудование для станций очистки сточных вод и технологических резервуаров, где требуется направленная рециркуляция потока.
01
Рециркуляция активного ила
Перекачивание ила между резервуарами биологической очистки.
02
Станции очистки сточных вод
Работа в технологических линиях КОС и промышленных очистных.
03
Каналы нитрификации
Поддержание направленного движения потока в зонах биологической обработки.
04
Денитрификация
Перенос жидкости между зонами процесса при малом требуемом напоре.
05
Резервуары и камеры
Подача из одного объёма в другой без установки сухого насосного агрегата.
06
Трубная рециркуляция
Присоединение к трубопроводам DN 300, DN 500 и DN 800 по проекту.
07
Реконструкция КОС
Подбор замены существующих SRG по шильдику, чертежу и условиям монтажа.
08
Промышленные стоки
Проверка совместимости жидкости, материалов и условий эксплуатации.
Подбор модели
Как выбрать Grundfos SRG под рабочую точку
Для SRG критичны гидравлическая характеристика, трубопровод, режим работы и монтажные принадлежности. Мы проверяем параметры комплексно, чтобы насос не оказался слабее задачи или избыточным по мощности.
1. Рабочая точка
Нужны расход, расчётный напор, схема рециркуляции, длина участка, потери и требуемая скорость потока.
2. Трубопровод и DN
Подбирается исполнение под DN 300, DN 500 или DN 800, монтажную схему и доступное место в резервуаре.
3. Электрическая часть
Проверяются мощность, напряжение, пуск, защита от перегрева, датчик утечки, длина и тип кабеля.
Характеристики
Характеристики насосов Grundfos SRG
Значения зависят от конкретной модели SRG и исполнения. Итоговый подбор выполняется по каталогу, рабочему полю и данным шильдика.
| Параметр | Диапазон / значение | Что важно при подборе |
|---|---|---|
| Тип оборудования | Погружной рециркуляционный насос | Используется для перемещения жидкости при большой подаче и небольшом напоре. |
| Серия | Grundfos SRG | Уточняется конкретная модель: например SRG xx.xx.xxx.xx. |
| Мощность электродвигателя | 0,8–24 кВт по каталогу | Нельзя выбирать только по мощности — нужна рабочая точка. |
| Диаметр трубопровода | DN 300 / DN 500 / DN 800 | Проверяется совместимость с проектным трубопроводом и монтажной рамой. |
| Частота | 50 Гц | Проверить питание объекта и схему пуска. |
| Рабочее колесо | литая нержавеющая сталь, по исполнению | Важны диаметр, скорость вращения и угол лопасти. |
| Защита | термозащита, датчик утечки / вода в масле по исполнению | Нужны корректное подключение и внешний контроль. |
| Кабель | стандартная или увеличенная длина по модели | Проверяется глубина резервуара и трасса до шкафа управления. |
| Уплотнение | манжетные и торцевые уплотнения по исполнению | Материалы зависят от модели и условий работы. |
| Монтаж | погружная установка с принадлежностями | Нужны направляющие, кран-балка, трос, кронштейны и крепёж по проекту. |
Рабочее поле

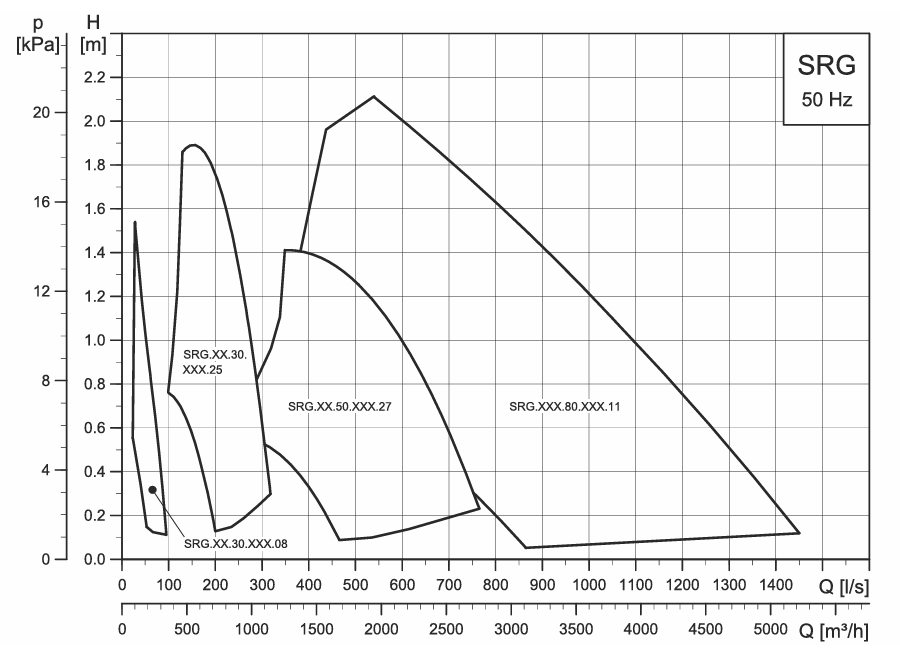

Рабочее поле: расход, напор и подбор модели
SRG подбирается по рабочей точке на диаграмме, а не по максимальному расходу или максимальному напору. При расчёте учитываются потери в трубопроводе, NPSH/условия всасывания для системы, плотность и вязкость жидкости, глубина установки, присоединительные размеры и режим управления.
Конструкция

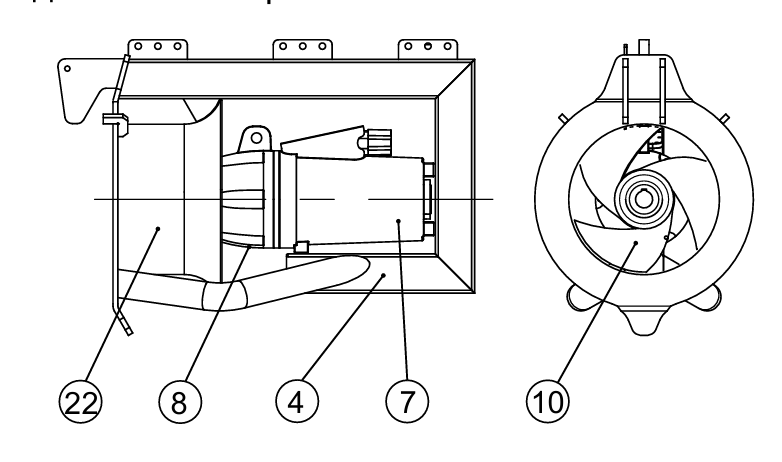

Конструкция и основные узлы Grundfos SRG
В конструкции SRG ключевую роль играют электродвигатель, редуктор, вал, рабочее колесо/пропеллер, узел уплотнения, кабельный ввод и датчики контроля. Такая схема рассчитана на погружную эксплуатацию в резервуаре и направленную подачу жидкости через трубопровод.
Электродвигатель
Асинхронный двигатель с контролем перегрева и параметрами по конкретной модели.
Редуктор
Компактный узел передачи вращения к рабочему колесу.
Рабочее колесо
Литое колесо из нержавеющей стали, параметры зависят от исполнения.
Контроль утечки
Датчик воды в масле/утечки помогает защитить агрегат при аварийной ситуации.
Материалы
Материалы и исполнения Grundfos SRG
Материальное исполнение зависит от модели, принадлежностей и условий эксплуатации. Для замены важно проверять не только насос, но и кронштейны, тросы, кабельные зажимы, направляющие и защитные покрытия.
Нержавеющая сталь
Рабочее колесо и часть принадлежностей выполняются из нержавеющей стали по исполнению.
Чугунные элементы
Корпусные детали двигателя и редуктора проверяются по каталогу конкретной модели.
Эластомеры
NBR и другие материалы уплотнений уточняются по позиции и среде.
Защитное покрытие
Для сложных условий может потребоваться усиленное покрытие или специальное исполнение.
Маркировка
Маркировка насосов Grundfos SRG
Маркировку SRG лучше читать вместе с каталогом и шильдиком. В обозначении отражаются тип насоса, мощность, диаметр рабочего колеса, скорость вращения, угол лопасти, частота и исполнение. Пример: SRG 70.30.814.25.5.1B.
| Элемент | Что означает | Как использовать при подборе |
|---|---|---|
| SRG | Тип насоса — погружной рециркуляционный насос | Определяет назначение оборудования. |
| 70 | Код мощности на валу двигателя /10, например 7,0 кВт | Проверяется вместе с рабочей точкой и питанием. |
| 30 | Диаметр рабочего колеса, см | Влияет на гидравлическую характеристику. |
| 814 | Частота вращения рабочего колеса, мин⁻¹ | Важна для соответствия диаграмме и режиму работы. |
| 25 | Угол наклона лопасти | Уточняется по каталогу и требуемому потоку. |
| 5.1B | Частота / исполнение | Проверяется по шильдику, кабелю, датчикам и комплектации. |
Замена и аналоги
Замена Grundfos SRG и подбор аналогов
Аналог рециркуляционного насоса нельзя выбирать только по названию серии. Возможность замены определяется по рабочей точке, материалам, присоединениям, габаритам, электродвигателю, управлению и условиям эксплуатации.
| Исходная серия | Возможное направление замены | Что обязательно проверить | Когда лучше оставить оригинал |
|---|---|---|---|
| Grundfos SRG | Оригинальная замена SRG по шильдику | Модель, P2, DN, рабочее колесо, частота, кабель, датчики, принадлежности. | Если объект привязан к существующей монтажной системе и проектной документации. |
| Grundfos SRG | Wilo / Flygt / Sulzer / KSB | Рабочую точку, монтаж, материалы, защиту двигателя, управление и сервисные ограничения. | Если требуется минимальный риск на действующей станции очистки. |
| Grundfos SRG | CNP / промышленные аналоги | Гидравлическую совместимость, коррозионную стойкость, крепление, кабель и ресурс. | Если нет подтверждённой совместимости по чертежам и условиям работы. |
Опросный лист
Что нужно для подбора SRG
Можно отправить расчётные параметры или фото шильдика старого насоса. Чем больше исходных данных, тем ниже риск ошибки при подборе.
Гидравлика
- расход, м³/ч;
- напор, м;
- потери в трубопроводе;
- схема рециркуляции.
Среда
- активный ил / жидкость;
- температура;
- вязкость и плотность;
- агрессивность среды.
Монтаж
- DN трубопровода;
- глубина резервуара;
- чертёж узла;
- нужные принадлежности.
Электрика
- напряжение;
- схема пуска;
- длина кабеля;
- датчики и шкаф управления.
Документы
Документы и каталоги Grundfos SRG
Собрали ключевые материалы для подбора, проверки рабочей точки, конструкции и монтажа. Доступность и актуальность документации уточняются по конкретной модели.
Каталог SRGТехнический каталог с рабочими полями, моделями, маркировкой и габаритными данными.Скачать каталог
Руководство / GPCДокумент для проверки монтажа, эксплуатации и данных по конкретной модели SRG.Открыть руководство
Рабочее полеИзображение диаграммы для предварительной оценки расхода, напора и зоны подбора.Смотреть график
Связанные разделы
Другие разделы Grundfos и подбор насосов
FAQ
Вопросы о подборе Grundfos SRG
Как подобрать насос Grundfos SRG?
Нужно знать рабочую точку, DN трубопровода, схему рециркуляции, среду, глубину резервуара, питание, требования к кабелю и монтажным принадлежностям.
Можно ли подобрать SRG по старой модели?
Да. Отправьте модель или фото шильдика — мы проверим обозначение, мощность, рабочее колесо, частоту, угол лопасти, исполнение и совместимость.
Можно ли подобрать Grundfos SRG по фото шильдика?
Да, фото шильдика часто достаточно для первичной проверки. Для точного подбора могут понадобиться параметры объекта и монтажная схема.
Что важнее: расход или напор?
Для SRG важна рабочая точка целиком. Насос должен обеспечить требуемый расход при расчётном напоре с учётом потерь системы.
Какие DN применяются у SRG?
По каталогу SRG применяются для присоединения к трубопроводам DN 300, DN 500 и DN 800. Конкретное исполнение выбирается по проекту.
Какая мощность у насосов Grundfos SRG?
В каталоге указаны модели с мощностью электродвигателя от 0,8 до 24 кВт. Точная мощность зависит от модели и рабочей точки.
Можно ли заменить SRG аналогом?
Можно, но только после проверки рабочей точки, материалов, габаритов, присоединения, двигателя, управления, кабеля и условий эксплуатации.
Какие документы нужны для проекта?
Обычно нужны каталог, рабочее поле, габаритный чертёж, руководство по монтажу и эксплуатации, данные по электрике и спецификация принадлежностей.
Что делать, если модель снята с производства?
Нужно проверить замену по шильдику и условиям эксплуатации. Доступность и возможность поставки уточняются по запросу.
Нужен ли частотный преобразователь?
Зависит от схемы управления и требований объекта. Для некоторых режимов может применяться плавный пуск или частотное управление.
