Wilo • вертикальный многоступенчатый насос
Wilo-Helix V — вертикальные многоступенчатые насосы для повышения давления и водоснабжения
Подбор и поставка Wilo-Helix V для водоснабжения, повышения давления, котельных, промышленных циркуляционных систем, охлаждения, водоподготовки и технологического оборудования. Подбираем модель по рабочей точке, среде, температуре, давлению и присоединениям.
Подбор по расходу, напору, NPSH и условиям эксплуатации
Проверка замены по шильдику, габаритам и присоединениям
Исполнения для воды, горячей воды и водогликолевых смесей
Помощь инженера для проекта, закупки или модернизации

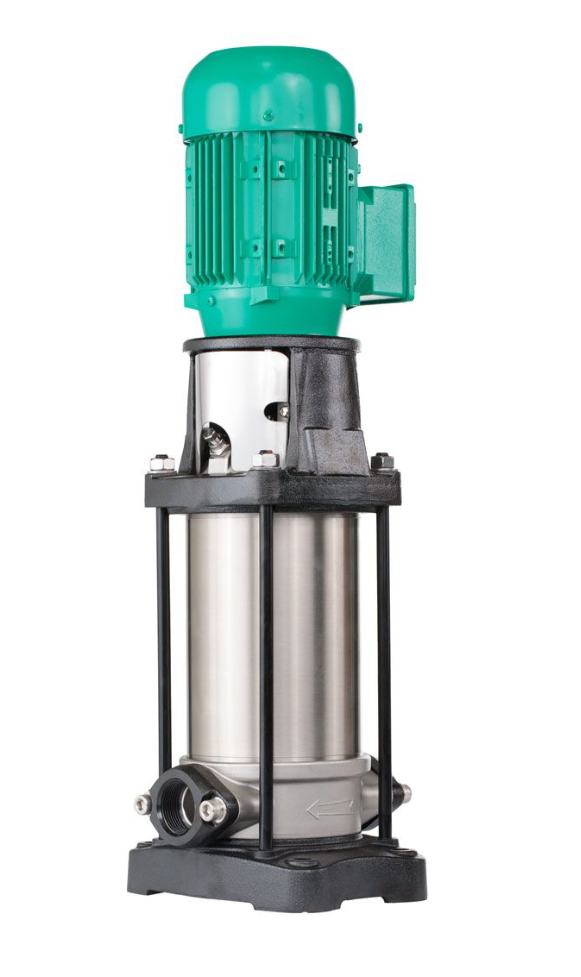

Wilo-Helix V
Нормальновсасывающий многоступенчатый насос вертикального исполнения для инженерных систем, где важны стабильный напор, компактная установка и точный подбор по рабочей точке.
Расходпо модели, до 126 м³/ч по графику
Напорпо модели, до 279 м по графику
Температураот -30 до +120 °C
Давление16 / 25 / 30 бар
Материалынержавеющая сталь
ЗащитаIP55, двигатель IE3
Wilo-Helix V: подбор, поставка, характеристики и замена насосов
Wilo-Helix V — серия вертикальных многоступенчатых центробежных насосов для систем водоснабжения, повышения давления, водоподготовки, котельных, охлаждения, промышленных циркуляционных контуров и технологических установок.
На странице собраны данные для предварительного подбора Wilo-Helix V: назначение, рабочее поле, диапазон расхода и напора, материалы, конструкция, условия эксплуатации, руководство по монтажу и эксплуатации, а также рекомендации по замене старой модели и подбору аналога.
Мы помогаем подобрать насос Wilo-Helix V по рабочей точке, фото шильдика, старому обозначению, проектной спецификации или параметрам системы. Для замены дополнительно проверяются габариты, присоединения, давление PN, электродвигатель, материал проточной части, уплотнение и совместимость с перекачиваемой средой.
Купить или подобрать Wilo-Helix V под параметры объекта
Для закупки насоса Wilo-Helix V важно не только узнать цену, но и проверить, какая модель подходит по рабочей точке, материалам, давлению, температуре, присоединениям и условиям эксплуатации.
Подбор модели
Подбираем Wilo-Helix V по расходу, напору, температуре, рабочему давлению и типу среды.
Поставка
Проверяем доступность, сроки поставки и комплектацию по конкретному исполнению насоса.
Замена старого насоса
Сравниваем старую модель, фото шильдика, габариты, присоединения и гидравлическую кривую.
Подбор аналога
При необходимости подбираем аналог Wilo-Helix V среди CNP, Grundfos, Lowara, KSB, Ebara и других брендов.
Где применяются насосы Wilo-Helix V
Серия применяется в инженерных системах зданий и промышленности: от повышения давления до охлаждения, технологической воды и установок, где требуется многоступенчатая гидравлика.
Водоснабжение
Подача холодной и горячей воды, подпитка систем, инженерные контуры зданий.
Повышение давления
Работа в составе повысительных установок для коммерческих и промышленных объектов.
Котельные
Использование как питательный насос котлов и в системах с горячей водой.
Промышленная циркуляция
Циркуляционные контуры технологического оборудования и производственных линий.
Охлаждение
Системы охлаждения воды, закрытые контуры и оборудование с требованием стабильного напора.
Водоподготовка
Фильтрация, подача технической воды, установки подготовки воды и смежные процессы.
Пожаротушение
Инженерные системы, где требуется проверка проектных требований и исполнения насоса.
Мойки и ирригация
Подача воды в моечные установки, полив и технические системы с заданной рабочей точкой.
Как выбрать Wilo-Helix V под рабочую точку
Внутри серии отличаются расходные группы, число ступеней, давление PN, материал, тип уплотнений, двигатель и присоединения. Поэтому подбор лучше вести не по названию серии, а по параметрам системы.
01 • Расход и напор
Сначала фиксируется рабочая точка: требуемый расход, напор, режим работы и запас. После этого выбирается кривая конкретной модели.
02 • Материалы и среда
Для воды, горячей воды, гликоля и неагрессивных сред проверяют температуру, концентрацию, вязкость и требования к проточной части.
03 • Присоединения и габариты
При замене важно сравнить высоту, фланцы, патрубки, двигатель, сервисное пространство и возможность установки без переделки трубопровода.
Подбор Wilo-Helix V по модели, шильдику, расходу и напору
Если неизвестно точное обозначение насоса, можно начать подбор с параметров системы или фото шильдика. Это помогает быстро определить подходящую модель Wilo-Helix V или подобрать технически корректную замену.
По рабочей точке
Подбор по расходу в м³/ч и напору в метрах с проверкой рабочей зоны насоса.
По старой модели
Замена Wilo-Helix V по старому обозначению, артикулу, проектной спецификации или шильдику.
По сфере применения
Подбор для водоснабжения, повышения давления, котельной, охлаждения, водоподготовки или промышленной системы.
По материалам
Проверка исполнения для воды, горячей воды, гликоля и других допустимых сред.
По присоединениям
Сравнение фланцев, патрубков, монтажной высоты и возможности установки без переделки трубопровода.
По аналогу
Сравнение Wilo-Helix V с CNP CDM/CDMF, Grundfos CR/CRN/CRE, Lowara e-SV, KSB Movitec и Ebara EVMS.
Характеристики насосов Wilo-Helix V
Характеристики Wilo-Helix V используют для первичного подбора насоса, сравнения с аналогами, подготовки заявки на поставку и проверки замены старой модели. Важно учитывать не только максимальный расход и напор, но и рабочую точку, КПД в зоне эксплуатации, материал проточной части, допустимую температуру, рабочее давление, электродвигатель, степень защиты и тип подключения.
| Параметр | Диапазон / значение | Что важно при подборе |
|---|---|---|
| Тип насоса | Нормальновсасывающий многоступенчатый насос вертикального исполнения | Подходит для систем, где требуется высокий напор при компактной установке. |
| Расход | По модели; по предоставленному рабочему полю шкала до 126 м³/ч | Выбирать нужно по рабочей точке, а не по максимальному значению на графике. |
| Напор | По модели; по предоставленному рабочему полю шкала до 279 м | Нужно учитывать потери в трубопроводе, арматуре, фильтрах и теплообменниках. |
| Температура жидкости | от -30 °C до +120 °C | Для горячей воды, гликоля и специальных сред проверяется исполнение уплотнений. |
| Рабочее давление | 16 / 25 / 30 бар | Давление PN должно соответствовать системе и присоединительной арматуре. |
| Перекачиваемая среда | Холодная и горячая вода, водогликолевые смеси до 50%, неагрессивные среды низкой вязкости | Среда не должна содержать минеральные масла, твёрдые, абразивные и длинноволокнистые включения. |
| Материалы | Компоненты гидравлики, контактирующие с жидкостью, выполнены из нержавеющей стали | Материал проверяется по исполнению: AISI 304 / AISI 316L и другие варианты зависят от модели. |
| Электродвигатель | IE3; 3~230 В / 50 Гц или 3~400 В / 50 Гц | Проверяются питание объекта, мощность, пуск, защита и возможность частотного управления. |
| Степень защиты | IP55 | Важно учитывать место установки, влажность, температуру окружающей среды и вентиляцию. |
| Комплект поставки | Насос и инструкция по монтажу и эксплуатации; отдельные элементы зависят от исполнения | Ответные фланцы, датчики и автоматика уточняются по конкретной комплектации. |

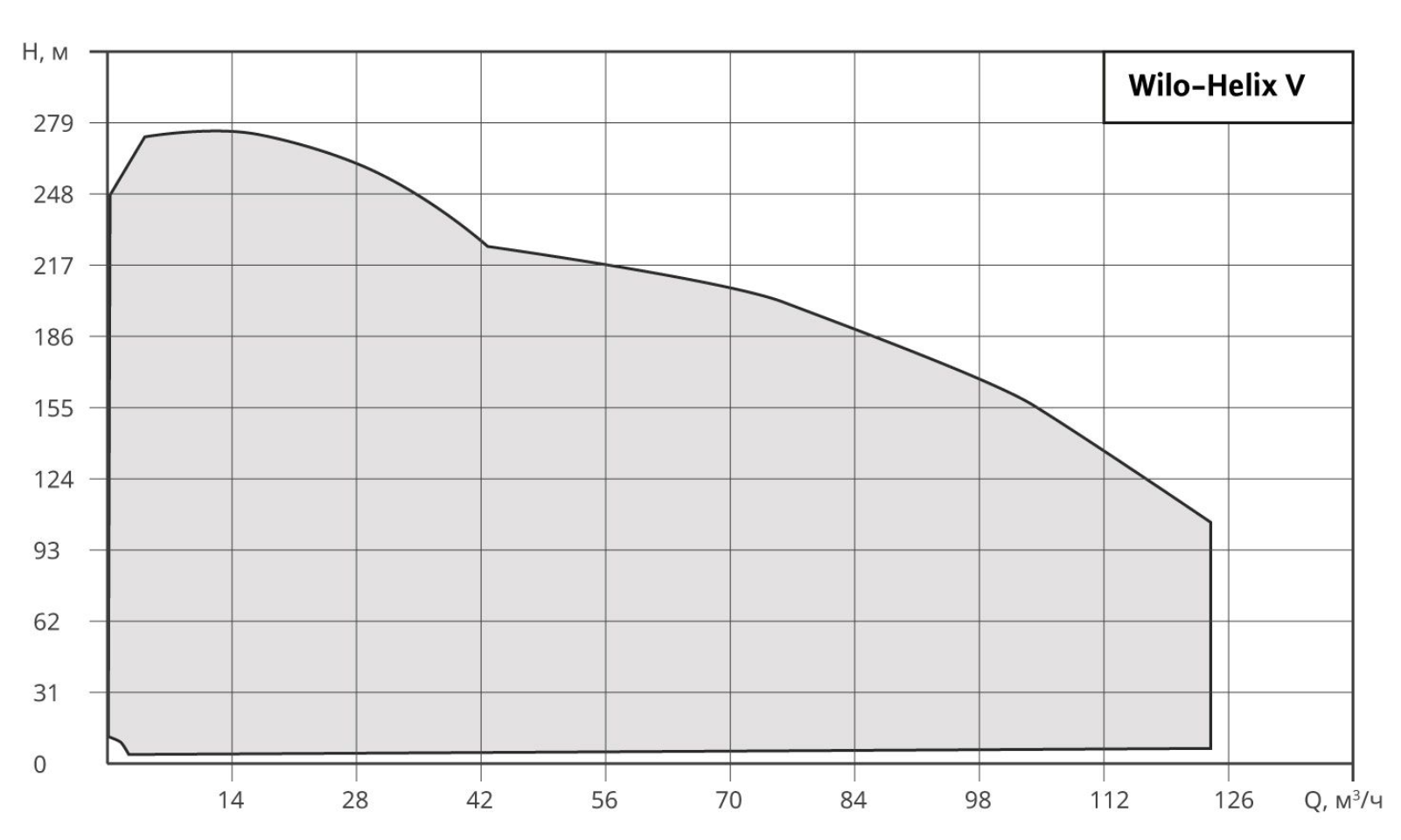

Рабочее поле: расход, напор и подбор модели
Рабочее поле Wilo-Helix V показывает, в каком диапазоне расхода и напора находится серия. Для точного выбора нужна рабочая точка объекта: расход в м³/ч и требуемый напор в метрах.
Ошибка возникает, когда насос выбирают только по максимальному расходу или максимальному напору. На практике дополнительно проверяют NPSH, температуру, давление, плотность и вязкость среды, запас по характеристике, частотное управление, присоединительные размеры и габариты.
Пришлите рабочую точку или старую модель — проверим, какая модель Wilo-Helix V подходит
и есть ли корректная замена без переделки трубопровода.
Конструкция Wilo-Helix V
Конструкция зависит от размерной группы. В подборе важно понимать не только расход и напор, но и исполнение гидравлики, уплотнение, двигатель, патрубки и удобство обслуживания.

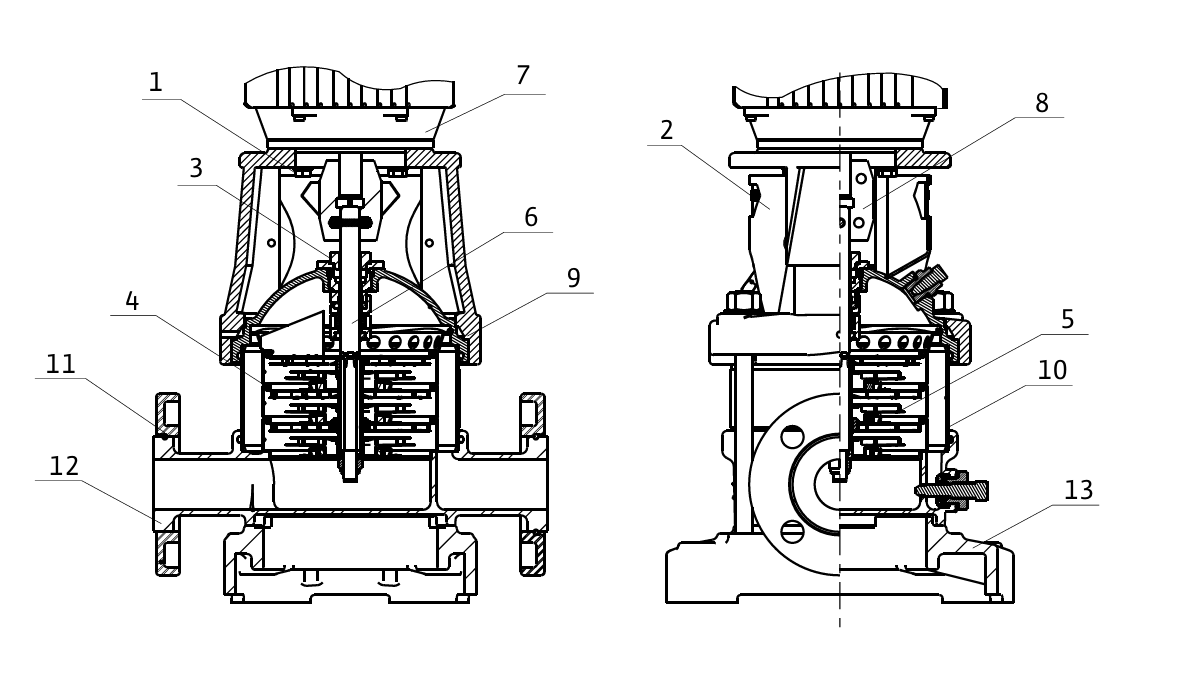

Helix V 1–6
Компактные исполнения для меньших расходов. Проверяются тип присоединения, количество ступеней, материал и рабочая точка.

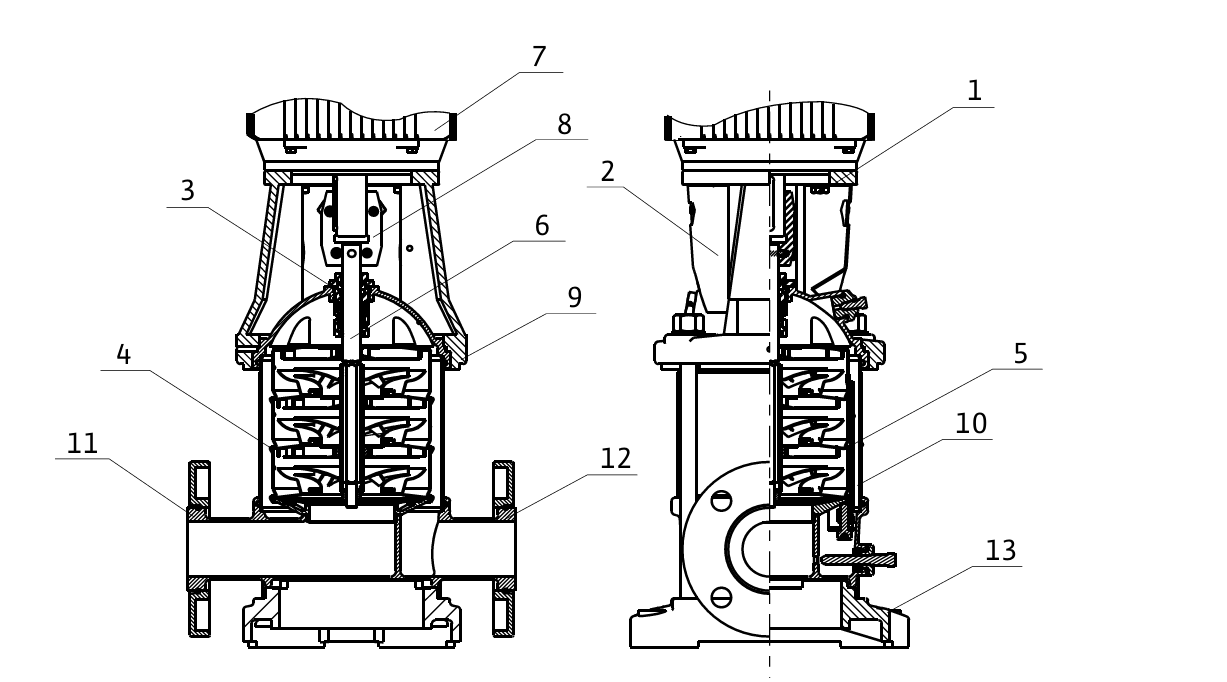

Helix V 10–22
Средние типоразмеры для повысительных, водоподготовительных и технологических систем с повышенными требованиями к напору.

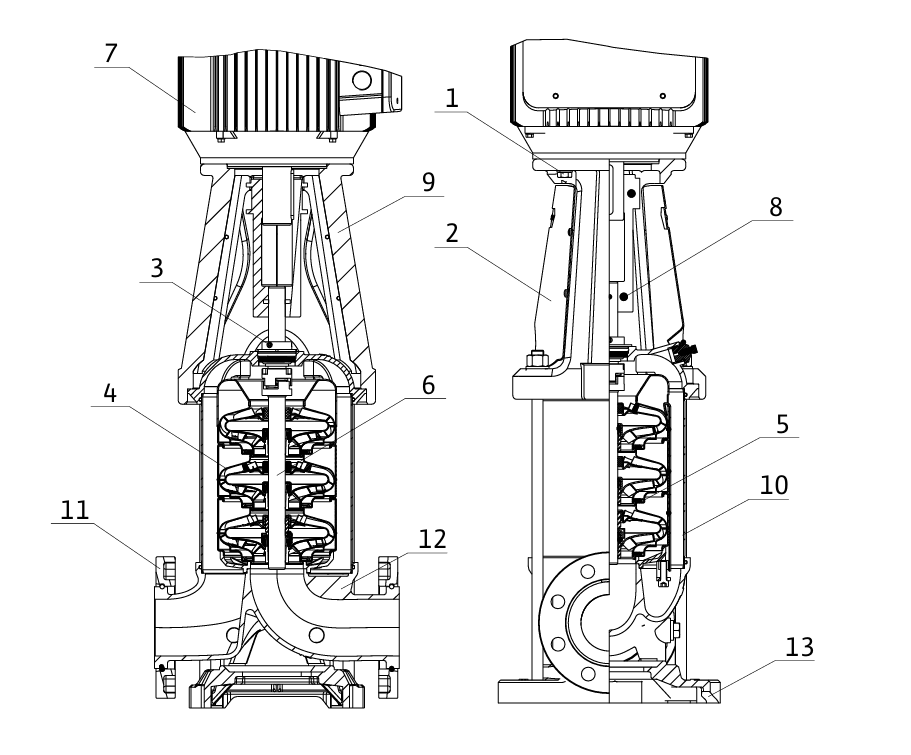

Helix V 30–95
Крупные исполнения для больших расходов. Особое внимание — габаритам, весу, присоединениям, двигателю и условиям обслуживания.
Материалы и исполнения Wilo-Helix V
Для предварительного подбора важно понимать среду и требования к материалам. Точное исполнение проверяется по каталогу и обозначению конкретной модели.
Нержавеющая сталь
Компоненты гидравлики, контактирующие с жидкостью, выполнены из нержавеющей стали.
AISI 304 / AISI 316L
Вариант материала зависит от исполнения и требований к среде. Для слабоагрессивных сред нужна проверка совместимости.
Водогликолевые смеси
Стандартное применение допускает водогликолевые смеси до 50%, но вязкость и температуру нужно учитывать в расчёте.
Торцевое уплотнение
Тип уплотнения и эластомеров подбирается по температуре, среде, давлению и режиму работы.
Маркировка насосов Wilo-Helix V
Маркировка Wilo-Helix V показывает расходную группу, число ступеней, материал, давление, уплотнение, присоединение и электрическое исполнение. При замене старого насоса лучше сверять обозначение по шильдику и каталогу.
Даже близкие по названию модели могут отличаться по PN, материалам, высоте, мощности двигателя и типу присоединения.
Пример: Helix V 2205/2-1/16/E/KS/400-50
- Helix Vвертикальный многоступенчатый насос
- 22номинальная расходная группа, м³/ч
- 05количество рабочих колёс / ступеней
- 1 / 2материальное исполнение, проверяется по каталогу
- 16 / 25 / 30максимальное рабочее давление, бар
- E / KSисполнение уплотнения и конструктивные опции
- 400-50напряжение и частота электропитания
Замена Wilo-Helix V и подбор аналогов
Запросы «аналог Wilo-Helix V», «замена Wilo Helix V», «чем заменить Wilo-Helix V» и «подбор насоса вместо Wilo-Helix V» требуют инженерной проверки. Даже если насос другого бренда похож по расходу и напору, он может отличаться по габаритам, фланцам, давлению PN, материалам, торцевому уплотнению, мощности двигателя и условиям эксплуатации.
Возможность замены определяется по рабочей точке, материалам, присоединениям, габаритам,
электродвигателю, управлению и условиям эксплуатации.
| Исходная серия | Возможные аналоги | Когда можно рассматривать замену | Что обязательно проверить |
|---|---|---|---|
| Wilo-Helix V | CNP CDM / CDMF | Водоснабжение, повышение давления, водоподготовка, техническая вода | Кривая, PN, материал, уплотнение, присоединения, высота, двигатель |
| Wilo-Helix V | Grundfos CR / CRN / CRE | Проекты, где допустима замена на вертикальный многоступенчатый насос другого бренда | Исполнение CR/CRN/CRE, материал, автоматика, присоединения, рабочая точка |
| Wilo-Helix V | Lowara e-SV | Объекты с требованием к нержавеющей проточной части и компактной вертикальной установке | Расход, напор, давление, торцевое уплотнение, габариты и сервисное пространство |
| Wilo-Helix V | KSB Movitec / Ebara EVMS | Промышленные и инженерные системы при наличии допустимых аналогов в проекте | Нельзя считать модели идентичными без проверки кривых и монтажных размеров |
| Wilo-Helix V | Подбор аналога по рабочей точке | Когда точная модель Wilo недоступна, снята с поставки или требуется оптимизация бюджета | Сравнить кривую, КПД, NPSH, материалы, PN, температуру, габариты и присоединения |
Что нужно для подбора Wilo-Helix V
Для точного выбора отправьте параметры системы. Если данных мало — начнём с фото шильдика, старой модели и описания задачи, а затем уточним недостающие значения.
Расход, м³/ч
Требуемая подача в рабочей точке.
Напор, м
Расчётный напор с учётом потерь.
Жидкость
Вода, гликоль или другая допустимая среда.
Температура
Температура перекачиваемой жидкости.
Рабочее давление
Давление системы и требуемое PN.
Электропитание
Напряжение, частота, мощность двигателя.
Материал
Требования к проточной части и уплотнению.
Шильдик
Фото старого насоса для замены.
Документы и материалы Wilo-Helix V
Используйте рабочее поле, схемы конструкции и руководство для первичной проверки. Для проектной спецификации лучше дополнительно запросить подбор по рабочей точке.
Рабочее поле
График диапазона Wilo-Helix V по расходу и напору для предварительного выбора серии.
Смотреть график Конструкция
Схемы конструктивных исполнений для групп Helix V 1–6, 10–22 и 30–95.
Схемы на странице Руководство
Руководство Wilo-Helix V 1–95 от 02.10.2024 для монтажа и эксплуатации.
Открыть руководство Опросный лист
Для точного подбора отправьте расход, напор, среду, температуру, давление и фото шильдика.
Запросить подборЧастые вопросы по Wilo-Helix V
Как подобрать насос Wilo-Helix V?
Для подбора нужны расход, напор, температура, рабочее давление, тип жидкости, материал проточной части, напряжение, присоединения и условия монтажа. После этого модель выбирается по рабочей кривой.
Можно ли купить Wilo-Helix V по старому обозначению?
Да, но перед поставкой нужно проверить актуальность модели, доступность исполнения и соответствие параметрам системы. Старое обозначение лучше дополнить фото шильдика и данными по рабочей точке.
Как узнать цену Wilo-Helix V?
Цена зависит от модели, количества ступеней, материала, давления PN, электродвигателя, исполнения уплотнения и комплектации. Для расчёта стоимости нужно указать модель или параметры подбора.
Какие характеристики Wilo-Helix V важны при выборе?
Главные параметры: расход, напор, рабочее давление, температура жидкости, материал проточной части, тип уплотнения, мощность двигателя, напряжение, степень защиты, присоединения и габариты.
Где применяется Wilo-Helix V?
Насосы применяются в системах водоснабжения, повышения давления, водоподготовки, котельных, охлаждения, промышленных циркуляционных контурах, технологических установках и инженерных системах зданий.
Можно ли использовать Wilo-Helix V для повышения давления?
Да, серия подходит для систем повышения давления. Для корректного выбора нужно знать требуемый расход, напор, режим работы, давление в системе и условия управления насосом.
Можно ли использовать Wilo-Helix V в котельной?
Да, насосы могут применяться в котельных и системах с горячей водой, если выбранное исполнение соответствует температуре, давлению, материалам и требованиям проекта.
Можно ли перекачивать гликоль насосом Wilo-Helix V?
Водогликолевые смеси допускаются в пределах, указанных для серии и конкретного исполнения. При подборе нужно учитывать концентрацию, вязкость, температуру и влияние смеси на рабочую характеристику.
Как подобрать замену Wilo-Helix V?
Для замены сравнивают старую модель, расход, напор, кривую, NPSH, давление PN, присоединения, монтажную высоту, материал, уплотнение и электродвигатель. Просто совпадения по расходу и напору недостаточно.
Какие аналоги есть у Wilo-Helix V?
В качестве возможных аналогов могут рассматриваться CNP CDM/CDMF, Grundfos CR/CRN/CRE, Lowara e-SV, KSB Movitec, Ebara EVMS и другие вертикальные многоступенчатые насосы. Аналог подбирается только после технической проверки.
Чем Wilo-Helix V отличается от горизонтальных насосов?
Wilo-Helix V имеет вертикальное многоступенчатое исполнение, что удобно при необходимости высокого напора и компактного размещения. Горизонтальные насосы подбирают для других компоновок и режимов работы.
Нужен ли частотный преобразователь для Wilo-Helix V?
Частотное управление требуется не всегда. Оно полезно, если расход меняется, нужно поддерживать давление или оптимизировать энергопотребление. Возможность работы с частотником проверяется по двигателю и режиму.
Можно ли подобрать Wilo-Helix V по фото шильдика?
Да, фото шильдика помогает определить исходную модель. Для точного подбора также желательно указать параметры системы: расход, напор, среду, температуру и давление.
Что делать, если нужная модель Wilo-Helix V недоступна?
Можно проверить возможность поставки, подобрать близкую модель внутри серии или рассмотреть аналог другого бренда. Доступность и сроки поставки уточняются по запросу.
Какие документы нужны для подбора Wilo-Helix V?
Желательно иметь рабочую точку, проектную спецификацию, старую модель, фото шильдика, схему системы, данные по среде, температуре, давлению, присоединениям и ограничениям по габаритам.
Подберём Wilo-Helix V по расходу и напору или предложим технически корректный аналог
Отправьте рабочую точку, старую модель или фото шильдика. Проверим характеристики, габариты, присоединения, материалы, давление, электродвигатель и возможность замены.
