AIKON · серия HSC

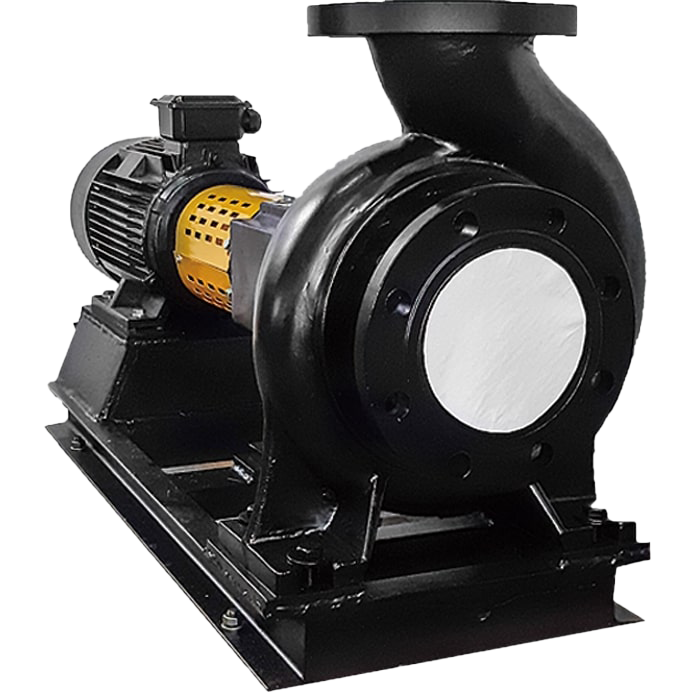

Консольные насосы AIKON HSC с открытым рабочим колесом
Для пульпы, волокнистых, загрязнённых и других технологических сред с повышенной плотностью и твёрдыми включениями. Инженерный подбор по рабочей точке, составу жидкости, материалам и типу уплотнения.
Открытое рабочее колесо До 3300 м³/ч До 140 м по полю характеристик Материалы CI / SS202 / SS304 / 2Cr13 / SS2205
Нажмите на изображение, чтобы увеличить. Внешний вид и комплектация зависят от типоразмера и заказа.
3300м³/ч — максимальная подача серии
140м — верхняя граница предоставленного поля
315кВт — мощность электродвигателя до
+140 °Cс торцевым уплотнением и дополнительным охлаждением
Указаны предельные значения серии, а не параметры каждой модели. Рабочая точка, NPSH, мощность, свободный проход, давление, материал проточной части и уплотнение проверяются для конкретного типоразмера.
Коммерческое предложение
Цена AIKON HSC зависит от рабочей точки и исполнения
В серии различаются диаметр рабочего колеса, частота вращения, мощность двигателя, материалы, уплотнение и опции. Поэтому корректная стоимость формируется после инженерного подбора, а не по одному названию серии.
Нужен подбор
Проверим подачу, напор, плотность, вязкость, твёрдые включения, температуру и кавитационный запас.
Нужна замена
Сопоставим рабочую точку, присоединения, габариты, материалы и требования к монтажу.
Нужны документы
Каталог, руководство по эксплуатации и краткое РЭ размещены ниже на странице.
Области применения
Где применяют насосы HSC
Открытое рабочее колесо и сменные износные элементы делают серию подходящей для технологических сред, с которыми стандартный закрытый импеллер может быстрее засоряться или терять производительность.
Целлюлоза и бумага
Пульпа, суспензии, технологические потоки производства целлюлозы, бумаги и картона.
Вторичное волокно
Перекачивание волокнистых сред в линиях переработки макулатуры и вторичного сырья.
Химические процессы
Нейтральные и агрессивные жидкости при подтверждённой совместимости материалов и уплотнений.
Пищевая промышленность
Технологические жидкости и суспензии, когда исполнение соответствует требованиям процесса.
Энергетика и водоснабжение
Циркуляционные и технологические контуры, подача воды и неочищенных жидкостей.
Очистка сточных вод
Перекачивание загрязнённых потоков с контролем концентрации и размера твёрдых частиц.
Химическая совместимость подтверждается отдельно. Для агрессивной среды важны не только pH, но и точный состав, концентрация, температура, наличие абразива и режим работы.
Модельный ряд
От HSC 80-265 до HSC 500-600
Размер в обозначении связан с напорным патрубком и номинальным диаметром рабочего колеса. Конкретная гидравлика выбирается по рабочей точке и требуемой частоте вращения.
Типоразмеры в предоставленном поле
80-265100-265125-265100-350125-350150-330125-400150-400200-380150-470200-470250-430350-470500-600
Не все сочетания частоты вращения и исполнения доступны для каждого типоразмера. Окончательная конфигурация подтверждается по каталогу и расчёту.
Пример маркировки
HSC-100-350-55/2-CI-G
- HSC — горизонтальный одноступенчатый консольный насос с открытым колесом.
- 100 — диаметр напорного патрубка, мм.
- 350 — номинальный диаметр рабочего колеса, мм.
- 55/2 — мощность, кВт, и число полюсов двигателя.
- CI — код материального исполнения проточной части.
- G — сальниковое уплотнение; S/T/D — варианты торцевых уплотнений.
Техническая выжимка
Основные характеристики серии AIKON HSC
Значения ниже относятся к диапазону серии. Для выбранной модели параметры проверяются по индивидуальной кривой и исполнению.
| Параметр | Данные серии | Что уточнить при подборе |
|---|---|---|
| Конструкция | Горизонтальный, консольный, одноступенчатый, несамовсасывающий; открытое рабочее колесо | Режим, тип установки, необходимость резервирования |
| Подача | До 3300 м³/ч | Расчётная, минимальная и максимальная подача |
| Напор | До 140 м по предоставленному полю характеристик | Полный динамический напор в рабочей точке |
| Мощность | До 315 кВт | Плотность, вязкость, запас по мощности и частота вращения |
| Плотность | До 1800 кг/м³ | Фактическая плотность при рабочей температуре |
| Вязкость | До 2,5 сСт по актуальному каталогу | Для более вязких сред требуется отдельный расчёт и подтверждение |
| Твёрдые частицы | До 6–7% по объёму при размере до 5 мм; допустимый размер меньше свободного прохода модели | Концентрация, размер, форма и абразивность включений |
| Температура | До +80 °C с сальником; до +120 °C с торцевым уплотнением; до +140 °C с дополнительным охлаждением | Минимальная/максимальная температура, тепловой режим |
| Рабочее давление | 10 или 16 бар в зависимости от типоразмера и исполнения; 25 бар — по запросу | Максимальное давление системы и давление на входе |
| Электродвигатель | 50 Гц; 3×380 В стандартно; IP54/IP55; класс изоляции F; IE2/IE3 | Напряжение, взрывозащита, ПЧ, климатическое исполнение |
| NPSH | Зависит от типоразмера и рабочей точки | Уровень, давление, температура, потери и высота установки |
КонструкцияКонсольный одноступенчатый несамовсасывающий насос с открытым колесом.
Подача / напорДо 3300 м³/ч и до 140 м по предоставленному полю.
МощностьДо 315 кВт; уточняется по рабочей точке и свойствам среды.
СредаПлотность до 1800 кг/м³; вязкость до 2,5 сСт по каталогу.
Твёрдые включенияДо 6–7% по объёму при размере до 5 мм и при соблюдении свободного прохода модели.
ТемператураДо +80 / +120 / +140 °C — в зависимости от уплотнения и охлаждения.
Давление10/16 бар; 25 бар — по запросу.
Двигатель50 Гц, 3×380 В, IP54/IP55, F, IE2/IE3; опции по запросу.
NPSHОпределяется по кривой выбранной модели в рабочей точке.
Предельные параметры нельзя одновременно переносить на одну модель. Например, максимальная подача, максимальный напор и максимальная температура могут относиться к разным типоразмерам и исполнениям.
Рабочий диапазон
Поля характеристик HSC
Общее поле помогает определить подходящий типоразмер. Финальный выбор выполняется по полной кривой Q–H, КПД, мощности и NPSHr конкретной модели.

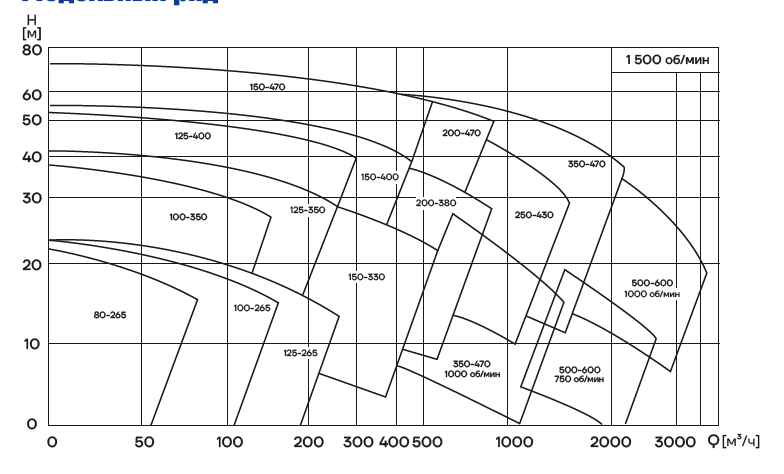

Общее поле низких и средних частот вращения. Нажмите для увеличения.

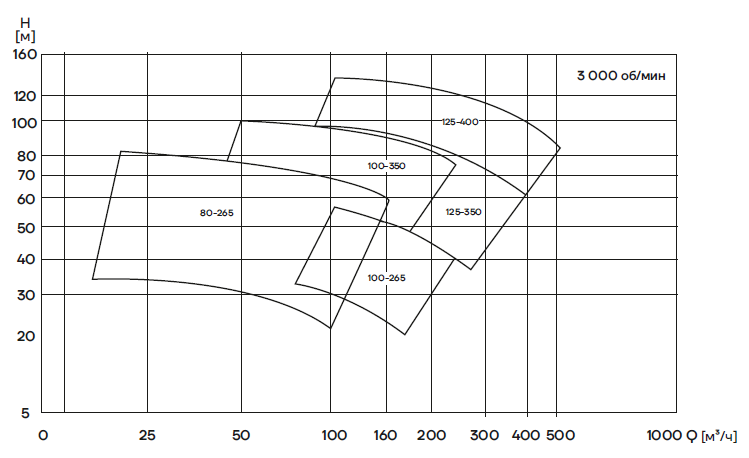

Поле для 3000 об/мин. Нажмите для увеличения.
Рабочая точка
Укажите расход и требуемый полный напор, а не только давление в одной точке системы.
Свойства среды
Плотность и вязкость влияют на потребляемую мощность и фактические характеристики.
Кавитационный запас
NPSHa системы должен превышать NPSHr насоса с проектным запасом.
Конструкция и исполнение
Открытое колесо, сменные износные элементы и сервисная компоновка

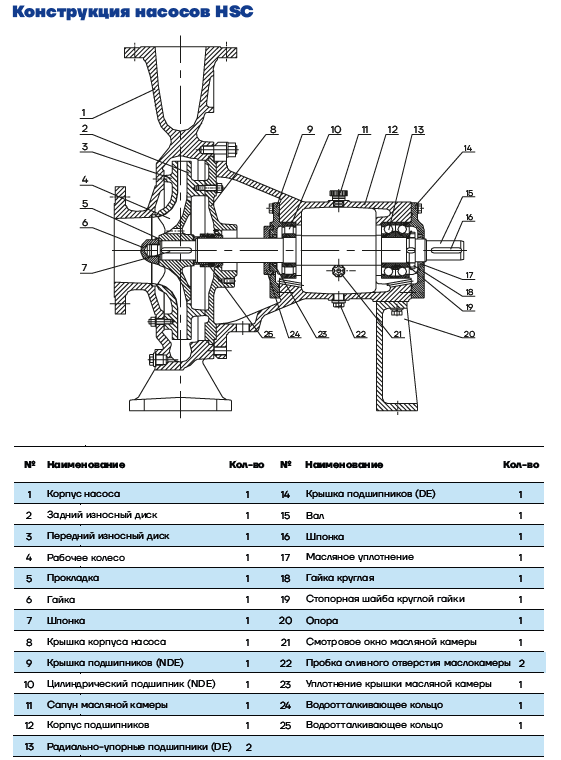

Разрез насоса и перечень основных деталей. Нажмите для увеличения.
Открытое рабочее колесо
Трёх- или шестилопастное исполнение в зависимости от размера. Увеличенный свободный проход снижает риск засорения волокнами и включениями.
Сменные износные диски
Передний и задний износные элементы защищают корпусные детали и упрощают восстановление рабочих зазоров.
Усиленный вал и опоры
Крупный диаметр вала, цельный подшипниковый корпус, радиальный и радиально-упорные подшипники рассчитаны на промышленный режим.
Обслуживание без демонтажа труб
Роторную часть можно извлечь после снятия двигателя и муфты, не отсоединяя корпус насоса от трубопровода.
CI — стандарт
Корпус HT200, рабочее колесо и износные диски SS202, вал 2Cr13, эластомеры Viton.
S1 / S2 / S3
Проточная часть соответственно из SS202, SS304 или хромистой стали 2Cr13.
D — дуплекс
Проточная часть, вал и износные элементы из SS2205. Специальные варианты, включая SS316, доступны по запросу.
G
Сальниковое уплотнение. Для температуры до +80 °C по каталогу.
S
Одинарное торцевое уплотнение.
T
Двойное торцевое уплотнение, схема «тандем».
D
Двойное торцевое уплотнение «спина к спине».
В каталоге приведены типовые планы API 682 №11, №21 и №52. Выбор схемы зависит от температуры, чистоты, токсичности, давления насыщенных паров и допустимости утечек.
Опоры вала
Со стороны привода — сдвоенные радиально-упорные шариковые подшипники; с неприводной стороны — радиальный роликовый подшипник.
Смазка
По умолчанию — масляная. Консистентная смазка возможна по запросу.
Соединительная муфта
Стандартно — упругая муфта; дисковая или муфта с проставкой — по запросу.
Монтаж и эксплуатация
Что проверить до заказа и первого пуска
Для HSC важен не только выбор гидравлики. Надёжность зависит от фундамента, трубопроводов, центровки, заполнения насоса и корректного режима работы.
Монтаж агрегата
- Жёсткий ровный фундамент; рекомендуемая масса — не менее четырёх масс агрегата.
- Трубопроводы имеют собственные опоры и не передают нагрузку на патрубки насоса.
- Всасывающая линия короткая, герметичная и без участков, где скапливается воздух.
- Проверена соосность полумуфт после монтажа и подключения трубопроводов.
- Есть пространство для обслуживания и извлечения роторной части.
Перед первым пуском
- Насос и всасывающая линия полностью заполнены жидкостью, воздух удалён.
- Исключён сухой ход; проверено направление вращения.
- Для масляной версии подшипников залито масло VG46 до требуемого уровня.
- Запорная арматура на всасывании открыта, напорная — открывается постепенно после пуска.
- Контролируются вибрация, шум, ток двигателя, утечки и температура подшипников.
Рекомендуемый диапазон подачи
Ориентировочно 0,5–1,3 от номинальной подачи выбранной модели, если проектом и кривой не установлено иное.
Работа на закрытую задвижку
Допускается только кратковременно — не более 2 минут по руководству.
Число пусков
До 40 в час для двигателя до 4 кВт и до 20 в час при мощности свыше 4 кВт.
NPSH и кавитационный запас
NPSHr берётся с индивидуальной кривой выбранного насоса. Для системы рассчитывается доступный кавитационный запас NPSHa с учётом атмосферного/входного давления, температуры и давления насыщенных паров, потерь во всасывающем трубопроводе и высоты установки. Условие подбора: NPSHa должен быть выше NPSHr с проектным запасом.
Точные габариты, масса, DN патрубков и монтажные размеры зависят от типоразмера. Их нельзя корректно свести к одному числу для всей серии — используйте таблицу выбранной модели в каталоге.
Замена существующего насоса
Подбор аналога AIKON HSC — не только по DN и мощности
Для взаимозаменяемости нужно сопоставить гидравлику, кавитационные условия, геометрию агрегата и устойчивость материалов к рабочей среде.
1
Гидравлика
Q–H, КПД, мощность, NPSHr, частота вращения и допустимый диапазон работы.
2
Среда
Состав, pH, плотность, вязкость, температура, концентрация, размер и абразивность включений.
3
Присоединения
DN, давление фланцев, ориентация патрубков, отметки осей и существующая обвязка.
4
Габариты
Размер рамы, высота вала, масса, фундамент, зона демонтажа и доступ к муфте.
5
Материалы
Корпус, колесо, вал, износные диски, эластомеры и пары трения уплотнения.
6
Электрика и автоматика
Напряжение, мощность, способ пуска, ПЧ, взрывозащита, датчики и класс энергоэффективности.
Инженерный подбор
Как формируется спецификация HSC
Минимум исходных данных сокращает риск завышенной мощности, кавитации, быстрого износа и несовместимости материалов.
Получаем исходные данные
Расход, напор, схема системы, режим, температура и свойства среды.
Выбираем гидравлику
Типоразмер, частота вращения, диаметр колеса, рабочая зона, КПД и NPSHr.
Формируем исполнение
Материалы, уплотнение, обвязка, двигатель, муфта, рама и дополнительные опции.
Выдаём предложение
Модель, характеристики, цена, срок, комплектность и технические документы.
Что прислать для быстрого расчёта
- Подача, м³/ч, и требуемый напор, м
- Название и состав жидкости
- Плотность и вязкость
- Температура рабочая и максимальная
- Концентрация и размер твёрдых включений
- Давление на входе и в системе
- Напряжение, ПЧ, взрывозащита
- Шильдик/кривая заменяемого насоса — при замене
Техническая документация
Каталог и руководства AIKON HSC
Используйте актуальный каталог для первичного подбора, а руководство — для проектирования монтажа, пусконаладки и эксплуатации.
Каталог HSC
Модельный ряд, условия эксплуатации, материалы, конструкция, NPSH, графические характеристики и габариты.
Руководство по эксплуатации HSC
Подробные требования к безопасности, монтажу, центровке, пуску, контролю режима и техническому обслуживанию.
Краткое руководство
Общие требования для серий NES/NESO, SMA(A), SMM, SMS, AHC и HSC.
Вопросы и ответы
FAQ по насосам AIKON HSC
Для каких жидкостей предназначен HSC?
Для нейтральных и агрессивных технологических жидкостей, включая пульпу, волокнистые и загрязнённые среды. Материалы и уплотнение подбираются по точному составу, концентрации, температуре и наличию абразива.
Какой максимальный расход и напор у серии?
Максимальная подача серии достигает 3300 м³/ч. По предоставленному полю характеристик напор — до 140 м. Эти значения относятся к разным зонам модельного ряда и не являются одновременными параметрами одной модели.
Какое содержание твёрдых частиц допустимо?
По каталогу — до 6–7% по объёму при размере частиц до 5 мм. Фактический допустимый размер должен быть меньше минимального прохода рабочего колеса конкретного типоразмера.
Можно ли перекачивать горячую жидкость?
Да. До +80 °C применяется сальниковое уплотнение; до +120 °C — торцевое без дополнительного охлаждения; до +140 °C — торцевое уплотнение с дополнительным охлаждением. Конкретное исполнение подтверждается при подборе.
Есть ли варианты из нержавеющей стали?
Да. Предусмотрены исполнения S1, S2, S3 и D из SS202, SS304, 2Cr13 и дуплексной стали SS2205. Другие материалы, включая SS316, могут быть доступны по запросу.
Можно ли использовать частотный преобразователь?
Частотное регулирование возможно при корректном выборе двигателя, диапазона частот, минимальной подачи, охлаждения и контроля рабочей точки. Решение должно быть согласовано для конкретного агрегата.
Почему цена не указана на странице?
Стоимость зависит от типоразмера, двигателя, материалов, уплотнения, муфты, рамы, взрывозащиты и дополнительных опций. Для точной цены достаточно прислать рабочую точку и данные о жидкости.
Что нужно для подбора замены существующего насоса?
Фото шильдика, действующая рабочая точка, свойства жидкости, схема подключения, габариты и причина замены. При наличии полезны паспорт, кривая и чертёж старого агрегата.
