Grundfos CONLIFT1 · отвод конденсата

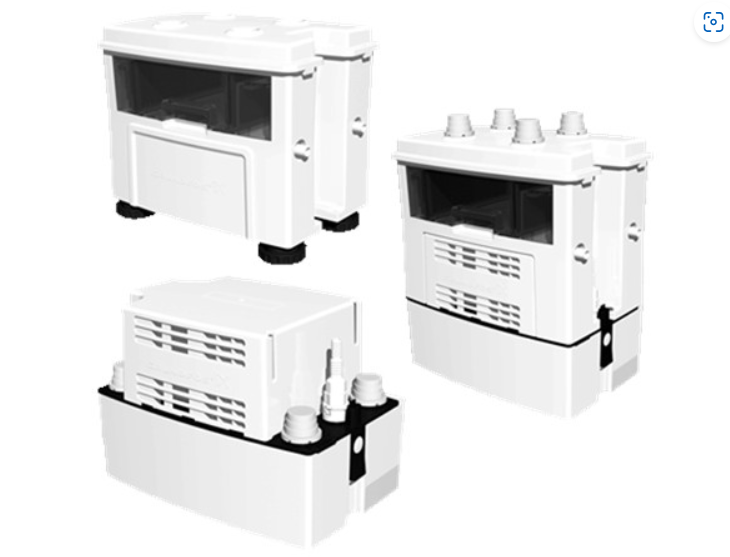

Насосная установка удаления конденсата Grundfos CONLIFT1
Компактная установка для отвода конденсата от котлов, систем кондиционирования, охлаждения и холодильного оборудования, когда конденсат не может уходить в канализацию самотёком. Подберём CONLIFT1, проверим рабочую точку, трассу шланга, pH конденсата и условия монтажа.
Макс. расход600 л/ч
Макс. напор5,5 м
pH конденсатаот 2,5
Питание1×230 В
Резервуар2,65 л
Монтажнапольный / настенный
Выходшланг Ø8–10 мм
Доступностьпо запросу
Подбор по рабочей точке и условиям монтажа
Grundfos CONLIFT1 для конденсата от котлов, кондиционеров и холодильных систем
Grundfos CONLIFT1 — малогабаритная несамовсасывающая насосная установка для удаления конденсата. Такое решение применяют, когда точка образования конденсата находится ниже уровня канализации или когда трасса отвода не позволяет обеспечить естественный слив. На странице собраны характеристики, рабочее поле, конструкция, документы и ориентиры для подбора.
При подборе важно учитывать не только максимальный расход или напор. Проверяются рабочая точка, длина и подъём напорного шланга, pH конденсата, температура, место установки, возможность обслуживания, подключение аварийного сигнала и необходимость блока нейтрализации. При замене старой установки Грундфос можно подобрать решение по фото шильдика, габаритам и фактической схеме подключения.
1
Проверяем источник конденсатаКотёл, кондиционер, испаритель, холодильная установка или другая точка сбора.
2
Считаем трассу отводаВысота подъёма, горизонтальный участок, диаметр шланга, повороты и место сброса.
3
Уточняем pH и нейтрализациюДля кислотного конденсата может потребоваться блок нейтрализации.
4
Сверяем габаритыПроверяем место установки, доступ к резервуару и подключение аварийного сигнала.
Области применения
Где применяют насосную установку Grundfos CONLIFT1
01
Конденсационные котлы
Отвод конденсата из котельной, если нет самотёчного слива или слив расположен выше точки сбора.
02
Системы кондиционирования
Сбор и перекачивание конденсата от внутренних блоков, дренажных поддонов и технических зон.
03
Системы охлаждения
Отвод конденсата от оборудования охлаждения, где важны компактность и автоматическая работа.
04
Холодильные установки
Применение в технических помещениях, на объектах торговли, в сервисных и производственных зонах.
05
Испарители и теплообменники
Откачка конденсата из локальной точки сбора в канализацию или технический слив.
06
Котельные в цоколе
Сценарии, где оборудование находится ниже уровня канализации и самотёк невозможен.
07
Замена существующей установки
Подбор по старой модели, шильдику, длине трассы, подключению и фактической точке сброса.
08
Проектная комплектация
Подбор решения для объекта с учётом pH, обслуживания, аварийного сигнала и нейтрализации.
Характеристики насосной установки Grundfos CONLIFT1
Значения нужны для первичной проверки применимости. Для финального подбора желательно сверить рабочую точку, трассу отвода и схему подключения.
| Параметр | Значение для CONLIFT1 | Что важно при подборе |
|---|---|---|
| Тип оборудования | Малогабаритная несамовсасывающая насосная установка для удаления конденсата. | Конденсат должен поступать в резервуар самотёком. |
| Максимальный расход | 600 л/ч. | Проверяется фактический приток конденсата от оборудования. |
| Максимальный напор | 5,5 м. | Учитываются вертикальный подъём, горизонтальный участок, диаметр шланга и повороты. |
| Резервуар | Ёмкость 2,65 л; полезный объём 0,9 л; уровень срабатывания сигнализации 2,1 л. | Важен запас по объёму и корректная работа поплавковой системы. |
| Конденсат | pH 2,5 или выше; плотность максимум 1000 кг/м³. | Для защиты канализации может потребоваться блок нейтрализации. |
| Температура жидкости | Средняя температура +50 °C. | Проверяется режим источника конденсата и кратковременные пики температуры. |
| Окружающая среда | Во время эксплуатации от +5 °C до +35 °C. | Установка предназначена для помещения, не для наружного монтажа. |
| Электропитание | 1×230 В переменного тока, 50 Гц; P1 = 70 Вт; ток 0,65 А. | Проверяется розетка с заземлением и требования к защите электролинии. |
| Класс защиты корпуса | IP24. | Нельзя загораживать вентиляционные отверстия, нужен доступ для обслуживания. |
| Присоединение | Четыре входа; ступенчатый напорный патрубок под шланг Ø8 и Ø10 мм. | Сверяются диаметры шлангов, трасса, радиусы изгиба и точка сброса. |
| Материалы | Резервуар, крышка, корпус насоса и рабочее колесо — полипропилен; вал — нержавеющая сталь; шланг — ПВХ. | Проверяются pH, температура и совместимость с конкретной средой. |
| Доступность и поставка | Уточняется по запросу. | При необходимости подбирается замена или аналог по параметрам. |
При подборе нельзя ориентироваться только на максимальный расход или максимальный напор. Рабочая точка должна попадать в допустимую область с учётом всей трассы отвода конденсата.

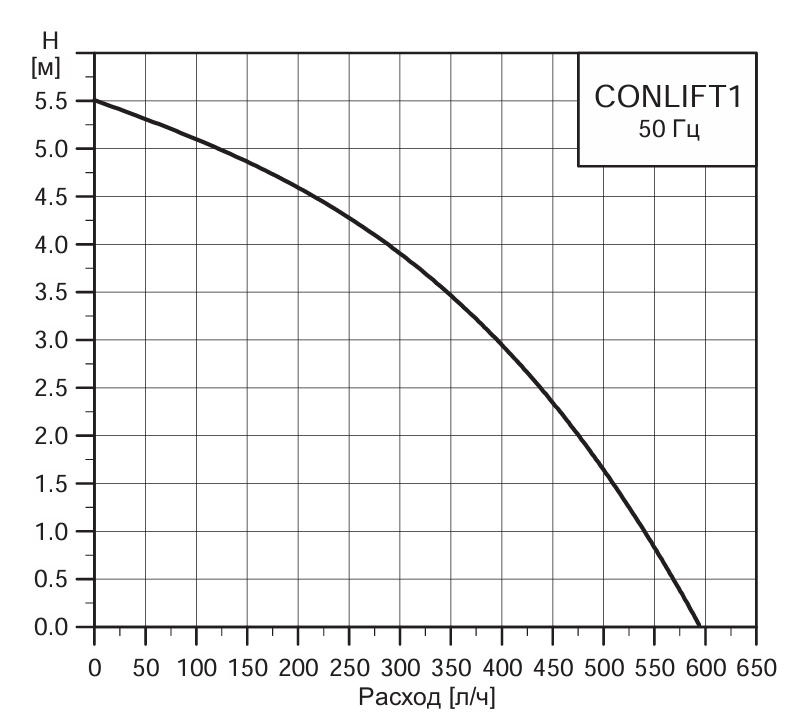

Рабочее поле
Расход, напор и трасса отвода конденсата
Рабочее поле показывает связь между расходом и напором. Для CONLIFT1 особенно важна трасса отвода: вертикальный подъём, длина горизонтального участка, диаметр шланга, количество поворотов и наличие обратного клапана.
Нельзя выбирать установку только по максимальному напору 5,5 м.
Нужно проверить фактический приток конденсата от котла или системы кондиционирования.
Для кислотного конденсата отдельно оценивают необходимость нейтрализации.
При замене старой установки сверяются габариты, шланги, питание и аварийный контакт.
Конструкция

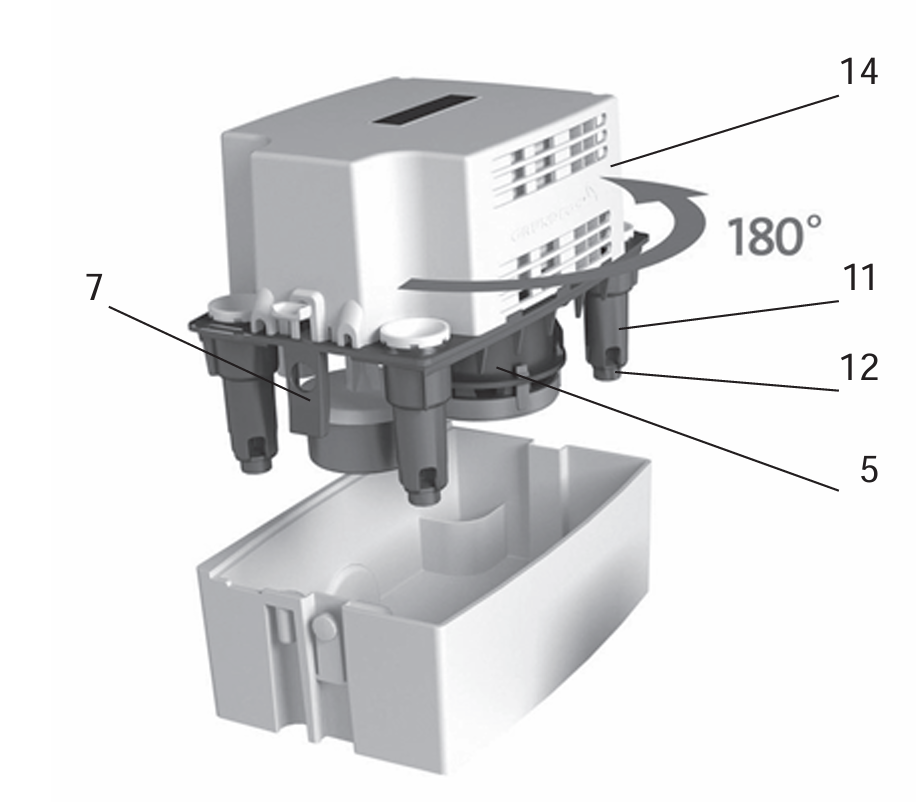

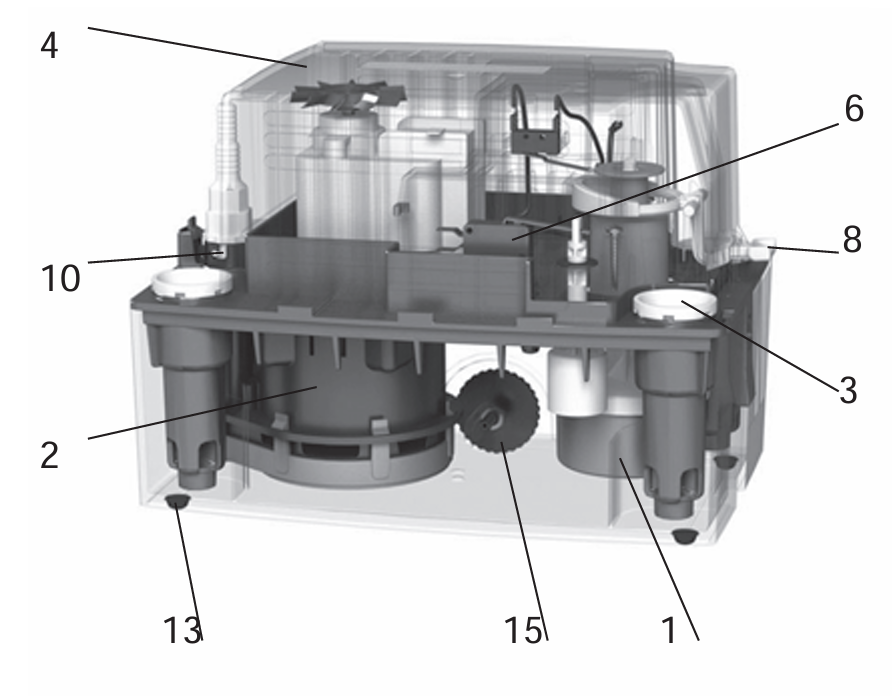

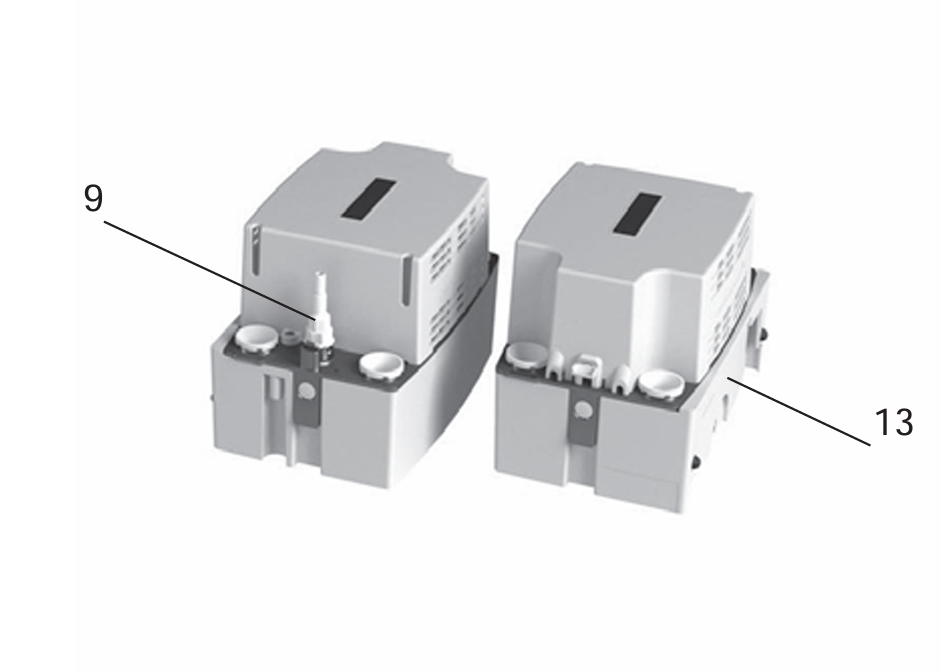

Устройство CONLIFT1: резервуар, поплавковая автоматика, обратный клапан и сервисный доступ
Резервуар и входы
Прочный резервуар для сбора конденсата с четырьмя входами. Конструкция входных отверстий снижает риск образования осадков и испарений.
Автоматическая работа
Поплавковый выключатель запускает и останавливает насос по уровню жидкости. Отдельный аварийный выключатель помогает защитить от перелива.
Обслуживание
Быстросъёмное байонетное соединение обратного клапана и защёлки резервуара упрощают проверку и очистку.
Электродвигатель
Вал двигателя выполнен из нержавеющей стали, двигатель оснащён тепловой защитой.
Материалы
Резервуар, корпус насоса и рабочее колесо — полипропилен; вал — нержавеющая сталь; подающий шланг — ПВХ.
Монтаж
Возможен напольный или настенный монтаж. Для обслуживания нужен свободный доступ и нормальная вентиляция помещения.
Что проверить до заказа
Монтаж CONLIFT1: не только место под корпус
Для корректной работы установки важно заранее проверить путь конденсата: он должен поступать в резервуар самотёком, а напорный шланг должен быть проложен без пережимов и с допустимым радиусом изгиба. Установка не предназначена для наружного применения.
1. Поступление конденсата Проверьте, что конденсат от котла, кондиционера или холодильного оборудования поступает в установку самотёком.
2. Напорная линия Уточните высоту подъёма, длину горизонтального участка, диаметр шланга Ø8 или Ø10 мм и количество поворотов.
3. Нейтрализация Если конденсат кислый или этого требуют местные правила, добавляется блок нейтрализации.
4. Сервисный доступ Оставьте место для проверки обратного клапана, очистки резервуара и осмотра шлангов.
Замена Grundfos CONLIFT1 и подбор аналогов
Аналог нельзя выбирать только по названию. Для конденсатной установки критичны расход, напор, pH, габариты, подключение шлангов, электропитание и наличие аварийного сигнала.
| Что заменяем | Возможные направления подбора | Что обязательно проверить | Когда лучше оставить исходное решение |
|---|---|---|---|
| Grundfos CONLIFT1 | CONLIFT1 или близкая конденсатная установка по параметрам. | Расход, напор, резервуар, pH, Ø шланга, место установки, питание 230 В. | Если важны те же габариты, аварийный контакт и привычная схема обслуживания. |
| Старая CONLIFT / установка без читаемой модели | Подбор по фото шильдика, размерам корпуса, трассе отвода и источнику конденсата. | Фактический подъём, горизонтальный участок, тип котла или кондиционера. | Если объект уже спроектирован под конкретную установку и нужно минимизировать переделки. |
| Конденсатные установки других брендов | Wilo, SFA, Sauermann, Native и другие варианты — только после сравнения параметров. | Не только расход и напор, но и pH, температура, входы, выход, шум, доступ к обслуживанию. | Если требуется полное совпадение присоединений и электрической логики. |
Возможность замены определяется по рабочей точке, материалам, присоединениям, габаритам, электродвигателю, управлению и условиям эксплуатации. Полной идентичности без проверки параметров не обещаем.
Данные для инженера
Что отправить для подбора CONLIFT1 или замены
Достаточно прислать схему, фото шильдика или краткое описание объекта. Мы проверим применимость CONLIFT1 и подскажем, что уточнить перед заказом.
Отправить параметрыИсточник конденсатаКотёл, кондиционер, холодильное оборудование, испаритель или другая система.
Расход конденсатаЛ/ч или ориентировочная мощность оборудования, если точного расхода нет.
Высота подъёмаВертикальный участок от установки до точки сброса.
Длина трассыГоризонтальный участок, количество поворотов, диаметр шланга.
pH конденсатаОсобенно важно для конденсационных котлов и вопроса нейтрализации.
ТемператураСредняя и возможная пиковая температура конденсата.
МонтажНапольный или настенный, доступ к обслуживанию, помещение или шкаф.
ЭлектропитаниеНаличие 230 В, заземления, защиты линии и требования объекта.
Аварийный сигналНужно ли подключение к котлу или внешней аварийной автоматике.
Фото шильдикаДля замены старой установки достаточно фото таблички и места монтажа.
Документы и материалы
Инструкция, рабочее поле, конструкция и изображения CONLIFT1
Вопросы по подбору
FAQ по Grundfos CONLIFT1
Для чего нужен Grundfos CONLIFT1?
Для удаления конденсата, который не может уходить в канализацию самотёком: например, от котлов, кондиционеров, систем охлаждения, холодильных установок и испарителей.
Как подобрать CONLIFT1 по расходу и напору?
Нужно знать приток конденсата, высоту подъёма, длину горизонтального участка, диаметр шланга, количество поворотов и точку сброса. Затем рабочая точка сверяется с графиком.
Можно ли использовать CONLIFT1 для кислотного конденсата?
CONLIFT1 рассчитан на конденсат с pH 2,5 или выше. При этом для защиты канализационной системы может потребоваться блок нейтрализации.
Нужен ли блок нейтрализации?
Он может понадобиться при кислотном конденсате или если этого требуют местные правила. Решение принимается по pH, типу котла и требованиям объекта.
Можно ли установить CONLIFT1 на улице?
Нет, установка не предназначена для наружного применения. Её размещают в помещении с доступом для обслуживания и нормальной вентиляцией.
Какой шланг используется на выходе?
Установка имеет ступенчатый напорный патрубок под шланги Ø8 и Ø10 мм. При подборе нужно проверить диаметр, трассу и радиусы изгиба.
Можно ли подобрать замену по фото шильдика?
Да. Для замены достаточно фото шильдика, фото места монтажа, высоты подъёма, длины трассы и данных по источнику конденсата.
Что важнее: расход или напор?
Важна рабочая точка — сочетание расхода и напора. Если смотреть только на один максимальный параметр, можно ошибиться с подбором.
Что делать, если CONLIFT1 недоступен к поставке?
Доступность уточняется по запросу. При необходимости подбирается аналог по рабочей точке, pH, габаритам, шлангам, электропитанию и схеме аварийного сигнала.
Какие документы нужны для проекта?
Обычно нужны инструкция, рабочее поле, габаритные данные, схема монтажа и данные по источнику конденсата. Документы для CONLIFT1 размещены на этой странице.
