Grundfos SEG / APG Погружные канализационные насосы Режущий механизм
Канализационные насосы Grundfos SEG / APG с режущим механизмом
Подбор и поставка погружных насосов для сточных вод, напорной канализации, КНС, объектов без самотёчной канализации и замены оборудования по шильдику. Подбираем модель по рабочей точке, условиям монтажа, жидкости, напору и расходу.
SEGДля напорной канализации и сточных вод с измельчением включений.
APGКомпактное решение для стационарного или переносного монтажа.
ЗаменаПодберём насос по старой модели, фото шильдика или рабочей точке.
ПроектПроверим напор, расход, DN, монтаж, кабель, шкаф управления и условия эксплуатации.

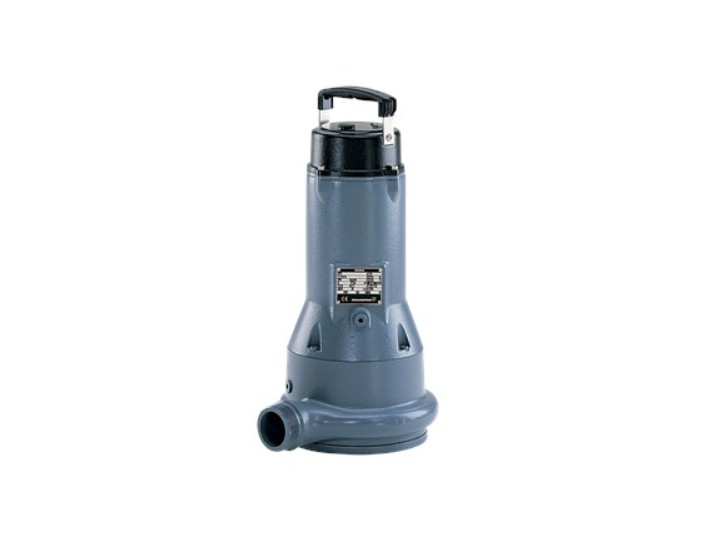

APG компактный
Для сточных вод, воды со шламом и бытовых стоков.

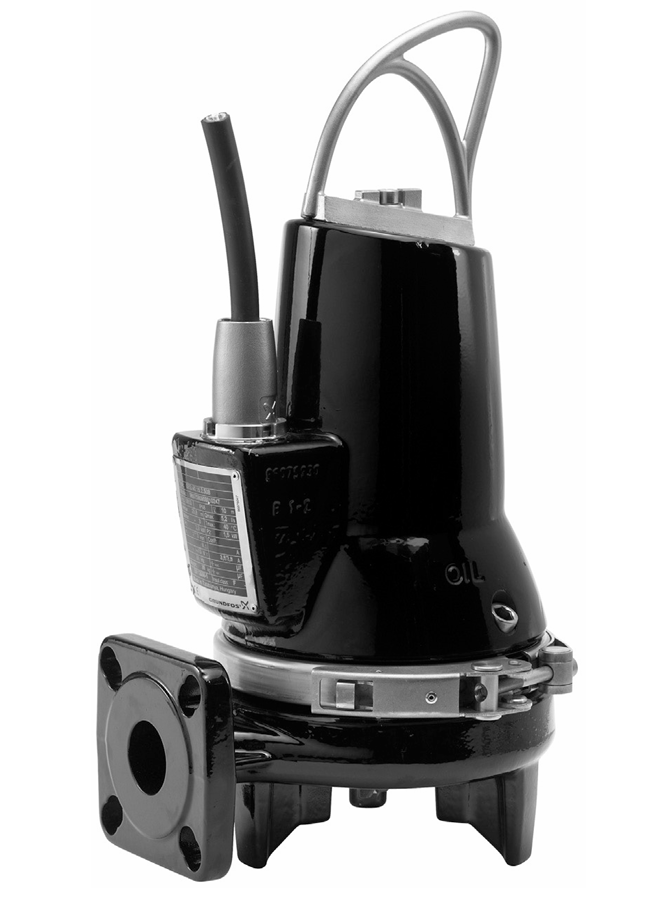

SEG напорная канализация
Для систем, где самотёчная канализация невозможна или невыгодна.
Подборпо расходу и напору
Монтажмуфта или свободная установка
ПатрубокDN 40 / DN 50 по серии
Доступностьуточняется по запросу
Погружные насосы для сточных вод и напорной канализации
Grundfos SEG / APG — линейка погружных канализационных насосов с режущим механизмом для отвода сточных вод, бытовых стоков, воды со шламом и задач, где требуется перекачка по трубопроводу относительно небольшого диаметра. Такие насосы применяют в частных объектах, небольших населённых пунктах, гостиницах, ресторанах, кемпингах, КНС и системах напорной канализации.
При подборе важно смотреть не только на максимальный расход или максимальный напор, а на рабочую точку системы: фактический расход, требуемый напор, длину и диаметр трубопровода, количество включений в час, температуру, pH, глубину погружения, тип монтажа и требования к управлению. Для замены старого оборудования Грундфос можно использовать фото шильдика, старое обозначение, чертёж, параметры объекта или рабочий график.
Мы помогаем подобрать SEG, APG или корректный аналог под проект, ремонт КНС, замену вышедшего из строя насоса и комплектацию объекта. Доступность конкретных моделей, сроки поставки и возможность замены уточняются по запросу.
Что проверяем перед подбором
- Рабочую точку: расход, напор, потери в трубопроводе.
- Тип стоков: бытовые, шлам, грунтовые воды, включения.
- Монтаж: свободная установка, автоматическая муфта, КНС.
- Электропитание, шкаф управления, датчики уровня.
- Габариты, DN, кабель, глубину погружения и режим работы.
Напорная канализацияКогда самотёчная схема невозможна или требует дорогих земляных работ.
КНС и приямкиДля резервуаров, колодцев, локальных станций и насосных камер.
Частные домаОтвод бытовых стоков от санузлов и хозяйственных зон.
Гостиницы и кемпингиСточные воды из санитарных помещений и бытовых зон.
РестораныПодбор с учётом состава жидкости, режима включений и обслуживания.
Сложный рельефУчастки с перепадами высот, где требуется напорная подача.
Замена по шильдикуПодбор SEG / APG или аналога по старой модели и фото таблички.
Комплектация проектаНасос, автоматика, муфта, кабель, принадлежности и документация.
Как выбрать Grundfos SEG / APG под задачу
Серия выбирается не по названию, а по рабочей точке, характеру стоков, монтажу, требованиям к управлению и возможности обслуживания.
SEG
Для напорной канализации
Погружные канализационные насосы с режущим механизмом для бытовых и коммунальных стоков, где требуется подача по трубопроводу сравнительно небольшого диаметра.
SEG AUTOADAPT
Со встроенным управлением
Исполнение со встроенными датчиками, защитой электродвигателя и автоматической адаптацией к условиям в резервуаре. Подходит, когда важно упростить схему управления.
APG
Компактная установка
Насосы APG применяют для сточных вод, воды со шламом, грунтовых и бытовых стоков. Возможен стационарный или переносной монтаж.
Ex / проект
Проверка исполнения
Для взрывоопасных зон, специфической среды или проекта обязательно проверяются маркировка, датчики, шкаф управления, режим работы и требования документации.
Характеристики насосов Grundfos SEG / APG
Ниже — ориентиры для первичного подбора. Точные параметры расхода, напора, мощности, тока, кабеля, материалов и габаритов проверяются по конкретной модели, каталогу и фирменной табличке.
| Параметр | Grundfos SEG | Grundfos APG | Что важно при подборе |
|---|---|---|---|
| Тип насоса | Погружной канализационный насос с режущим механизмом. | Погружной канализационный насос с режущим механизмом. | Проверить характер стоков и допустимость измельчения включений. |
| Перекачиваемая жидкость | Бытовые и канализационные стоки, включая стоки от санитарных узлов. | Сточные воды, вода со шламом, грунтовые воды, бытовые сточные воды. | Важно учитывать плотность, pH, температуру и наличие абразива. |
| Мощность | Для SEG в каталоге указаны электродвигатели 0,9–4,0 кВт. | Зависит от модели и обозначения APG. | Нельзя подбирать только по кВт: нужна рабочая точка насоса. |
| Расход и напор | По графику выбранной модели. | По паспорту и кривой конкретной модели. | Основной критерий — рабочая точка с учётом потерь в трубопроводе. |
| Напорный патрубок | DN 40 или DN 50 по исполнению. | Проверяется по маркировке и чертежу конкретной модели. | Нужно сверить DN, фланец, муфту, монтажную систему и трубопровод. |
| Температура жидкости | 0…+40 °C; кратковременно допускается до +60 °C, кроме взрывоопасных сред. | 0…+40 °C; кратковременно допускается до +60 °C. | Для горячих или нестандартных стоков требуется отдельная проверка. |
| pH | Для стационарных установок — pH 4–10. | Для стационарных установок — pH 4–10. | Для агрессивной среды проверяются материалы и уплотнения. |
| Глубина погружения | До 10 м ниже уровня жидкости. | До 10 м ниже уровня жидкости. | Проверить уровень отключения и условия охлаждения двигателя. |
| Количество пусков | Не более 30 пусков в час. | До 15 пусков в час. | Частые пуски влияют на ресурс, автоматику и тепловую защиту. |
| Монтаж | Автоматическая трубная муфта или свободная погружная установка. | Стационарный или переносной монтаж, установка на опоре или муфте. | Нужно сверить габариты, направляющие, муфту, подъём и обслуживание. |
| Управление | Стандартное исполнение или SEG AUTOADAPT со встроенным управлением. | Шкаф управления и реле уровня подбираются по схеме объекта. | Проверяются датчики уровня, защита двигателя, аварийные сигналы. |
Если насос подбирается на замену, достаточно отправить фото шильдика, параметры объекта и описание монтажа. По ним можно проверить, нужен ли именно Grundfos SEG / APG или допустим корректный аналог.

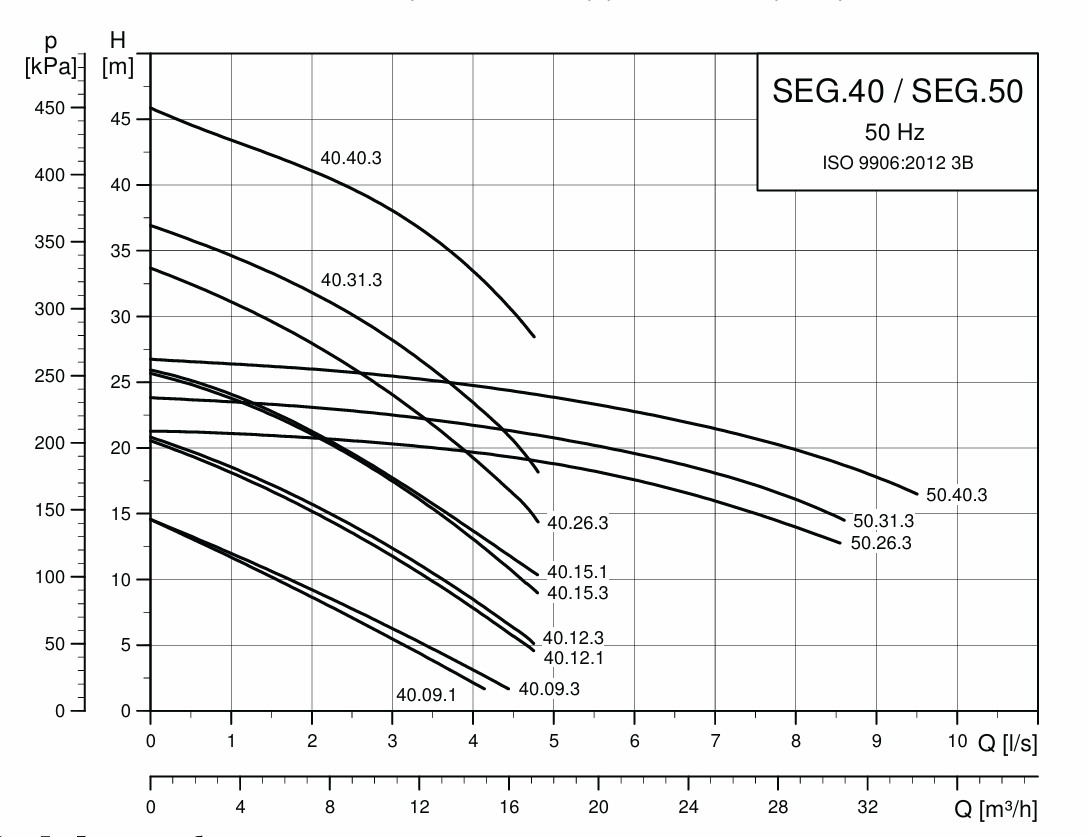

Рабочее поле: расход, напор и подбор модели
Насос SEG / APG выбирают по рабочей точке, а не по максимальному значению в каталоге. Рабочая точка показывает, какой расход насос должен обеспечить при требуемом напоре с учётом длины трубопровода, диаметра, высоты подъёма, местных сопротивлений и режима работы.
Для SEG можно сверить диапазон по рабочему полю и затем перейти к конкретной кривой модели. Для APG подбор выполняется по паспортным характеристикам выбранного исполнения.
Расход: фактический объём стоков, пиковая нагрузка и резерв.
Напор: геодезическая высота + потери в трубе + местные сопротивления.
Монтаж: глубина, уровень отключения, муфта, направляющие, доступ для обслуживания.
Эксплуатация: число пусков, температура, pH, защита двигателя, автоматика.
Конструкция и основные узлы Grundfos SEG / APG
В обоих случаях ключевой узел — режущий механизм. Он уменьшает размер разрушаемых включений, чтобы стоки можно было отводить по напорному трубопроводу. При подборе важно проверить не только гидравлику, но и доступ к режущему узлу, условия обслуживания и защиту двигателя.

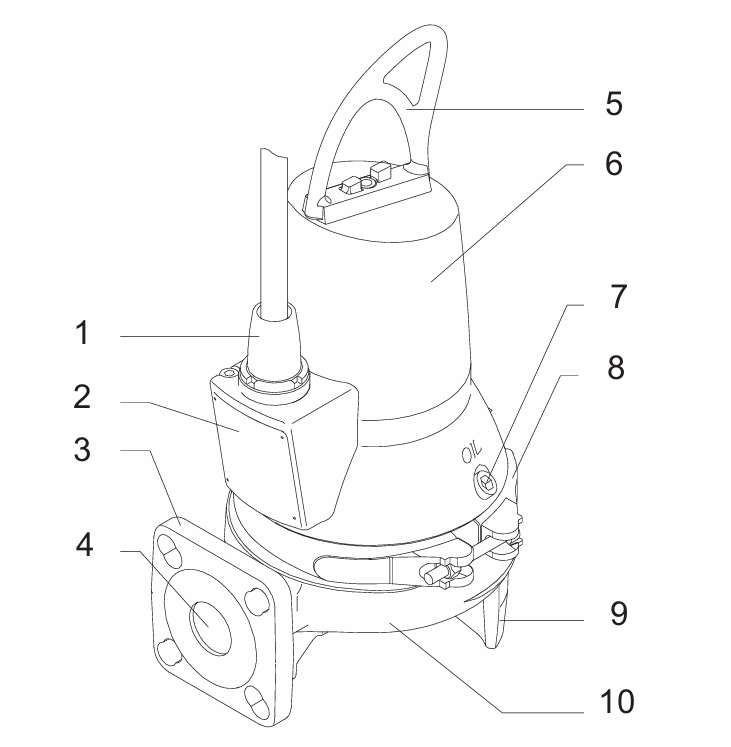

Конструкция SEG
- Кабельный ввод, корпус статора, подъёмная скоба и корпус насоса.
- Напорный патрубок DN 40 / DN 50 по исполнению.
- Хомутное соединение электродвигателя с насосной частью.
- Режущий механизм на всасывании и рабочая гидравлическая часть.

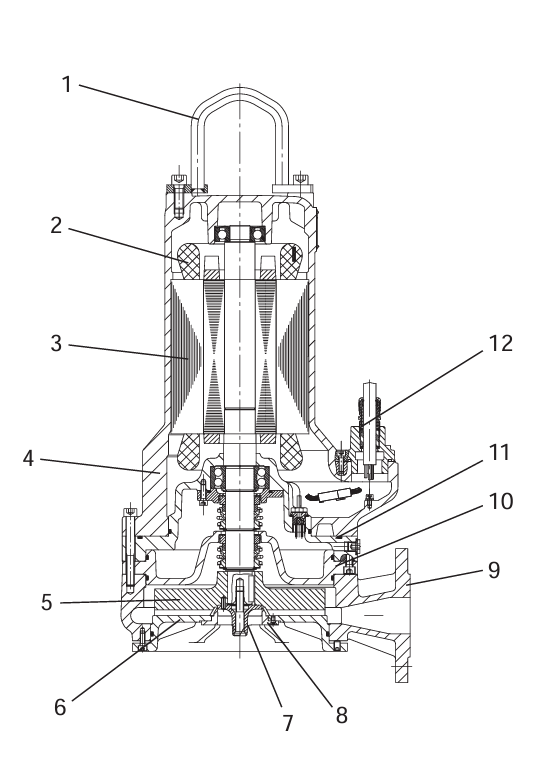

Конструкция APG
- Гидравлическая часть: корпус насоса, рабочее колесо, всасывающий и напорный патрубки.
- Электрическая часть: трёхфазный двухполюсный электродвигатель.
- Датчики температуры в электродвигателе.
- Головка и кольцо режущего механизма.
Материалы и маркировка насосов Grundfos SEG / APG
Материалы и условия среды
Для SEG в каталожном описании указаны износостойкие материалы, включая чугун и нержавеющую сталь. Для APG материалы и уплотнения нужно проверять по конкретной модели и паспорту, особенно если жидкость содержит абразив, химические примеси или имеет нестандартную температуру.
Вода и бытовые стоки: проверяются расход, напор, DN, температура, уровень включений.
Шлам и загрязнения: важны режим обслуживания, режущий узел и риск абразивного износа.
pH 4–10: для стационарных установок, но материалы всё равно сверяются по модели.
Ex-исполнения: требуют отдельной проверки маркировки, датчиков и условий эксплуатации.
Как читать обозначение
Маркировка показывает тип насоса, гидравлику, DN, мощность, исполнение двигателя и другие параметры. Точную расшифровку всегда нужно сверять по каталогу и шильдику.
Пример SEG: SEG.40.12.E.Ex.2.1.502В обозначении SEG встречаются тип серии, режущий механизм, номинальный диаметр напорного патрубка и признаки исполнения.
Пример APG: APG.50.48.3В обозначении APG отражаются серия, тип рабочего колеса, номинальный диаметр, мощность и число фаз двигателя.
Замена Grundfos SEG / APG и подбор аналогов
Аналог нельзя выбирать только по мощности или диаметру патрубка. Возможность замены определяется по рабочей точке, материалам, присоединениям, габаритам, электродвигателю, управлению и условиям эксплуатации.
| Исходная серия | Что можно рассматривать | Когда замена возможна | Что обязательно проверить |
|---|---|---|---|
| Grundfos SEG | CNP, Wilo, Lowara, KSB, Ebara и другие канализационные насосы с режущим механизмом. | Если совпадает рабочая точка, DN, монтаж, уровень стоков, двигатель и схема управления. | Кривая Q/H, DN 40/50, муфта, кабель, Ex, число пусков, глубина и температура. |
| Grundfos SEG AUTOADAPT | Аналог с отдельным шкафом управления или насос со встроенной автоматикой, если это допустимо проектом. | Если можно сохранить требуемую логику уровня, аварии, защиты и чередования насосов. | Датчики, контроллер, аварийное реле, питание, Modbus/связь, режим работы. |
| Grundfos APG | Компактные погружные насосы с режущим механизмом для сточных вод. | Если новый насос подходит по габаритам, глубине, pH, температуре и рабочей точке. | Размер приямка, опора или муфта, напорный патрубок, длина кабеля, пуски в час. |
| Старая неизвестная модель | Подбор по фото шильдика, параметрам объекта и чертежу существующего монтажа. | Если удаётся восстановить расход, напор, DN, мощность, питание и схему управления. | Фото таблички, общий вид насоса, размеры, глубина колодца, трубопровод, автоматика. |
Аналог не считается полностью идентичным без проверки. Для ответственных объектов лучше сверить подбор по рабочей точке, чертежу, условиям эксплуатации и требованиям проекта.
Что нужно для подбора SEG / APG
Чем точнее исходные данные, тем ниже риск ошибки по рабочей точке, монтажу и автоматике. Если данных нет, можно начать с фото шильдика и описания объекта.
Расход, м³/ч или л/с
Требуемый напор, м
Тип стоков и включения
Температура и pH
Глубина приямка или КНС
Диаметр трубопровода
Тип монтажа: муфта или опора
Напряжение и мощность
Шкаф управления и датчики
Фото шильдика
Старая модель насоса
Нужен Grundfos или аналог
Отправьте параметры
Подберём Grundfos SEG / APG или замену под вашу рабочую точку, монтаж и условия эксплуатации.
Отправить параметрыДокументы и каталоги Grundfos SEG / APG
Документы нужны для проверки характеристик, монтажных требований, габаритов, кривых, маркировки, условий эксплуатации и подбора аналога.
Каталог SEG / SEG AUTOADAPT
Описание серии, рабочие поля, конструкция, характеристики, принадлежности и данные для подбора.
Скачать каталог SEGПаспорт APG
Руководство по монтажу и эксплуатации APG, область применения, конструкция и технические данные.
Открыть паспорт APGПаспорт SEG
Руководство по монтажу и эксплуатации SEG, технические ограничения, монтаж и обслуживание.
Открыть паспорт SEGРабочее поле SEG
График для первичной оценки диапазона по расходу и напору перед выбором конкретной модели.
Смотреть графикКонструкция SEG
Схема конструкции для понимания основных узлов, монтажа и обслуживания насоса.
Открыть схему SEGКонструкция APG
Продольный разрез APG с рабочим колесом, корпусом, электродвигателем и режущим механизмом.
Открыть схему APGВопросы о подборе Grundfos SEG / APG
Как подобрать насос Grundfos SEG / APG?
Нужно определить рабочую точку: расход, напор, высоту подъёма, длину и диаметр трубопровода, состав стоков, глубину установки, температуру, pH и тип монтажа.
Какие параметры нужны для подбора?
Желательно прислать расход, напор, тип жидкости, температуру, pH, DN трубопровода, глубину приямка, напряжение, старую модель насоса и фото шильдика.
Можно ли подобрать насос по старой модели?
Да. По старому обозначению можно восстановить тип насоса, мощность, DN, исполнение и затем проверить замену по рабочей точке и габаритам.
Можно ли подобрать Grundfos SEG / APG по фото шильдика?
Да. Фото шильдика часто достаточно для первичного подбора, но для точной замены желательно дополнительно знать условия монтажа и характеристики трубопровода.
Чем отличается SEG от APG?
SEG чаще рассматривают для напорной канализации и систем, где нужен канализационный насос с режущим механизмом. APG — компактное решение для стационарного или переносного монтажа в задачах со сточными водами.
Что такое SEG AUTOADAPT?
Это исполнение SEG со встроенными функциями управления, датчиками и защитой электродвигателя. Оно может упростить схему управления, но требует проверки совместимости с объектом.
Как подобрать аналог Grundfos SEG / APG?
Аналог подбирают по рабочей точке, DN, материалам, габаритам, электродвигателю, монтажной системе, автоматике и условиям эксплуатации. Полной идентичности без проверки не предполагается.
Что важнее: расход или напор?
Оба параметра важны одновременно. Насос должен обеспечивать нужный расход именно при требуемом напоре, а не просто иметь высокий максимальный расход или максимальный напор в каталоге.
Как проверить, подойдёт ли насос по габаритам?
Нужно сверить чертёж, высоту насоса, положение патрубка, DN, муфту, направляющие, место для подъёма и обслуживания.
Можно ли использовать насос с частотным преобразователем?
Возможность применения частотного преобразователя зависит от модели, двигателя, кабеля, защиты и требований производителя. Это нужно проверять отдельно.
Что делать, если модель снята с производства?
Нужно подобрать замену по шильдику, каталожным данным и рабочей точке. Доступность конкретной модели и возможность поставки уточняются по запросу.
Какие документы нужны для проекта?
Обычно нужны каталог, паспорт, руководство по монтажу и эксплуатации, рабочее поле, габаритный чертёж, схема конструкции и подтверждение выбранной рабочей точки.
Подберём Grundfos SEG / APG или замену под вашу рабочую точку
Отправьте параметры объекта, старую модель или фото шильдика. Проверим расход, напор, монтаж, габариты, автоматику и возможность поставки либо подбора аналога.
