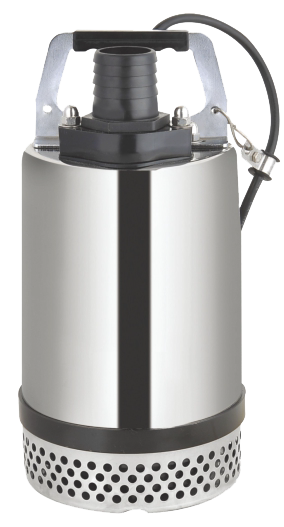

Погружные дренажные насосы AIKON SDS
Подберём насос серии SDS для откачивания загрязнённой воды на стройплощадках, в приямках, карьерах и на очистных сооружениях. Проверим рабочую точку, размер твёрдых частиц, глубину погружения, напряжение и присоединение.
Подача до 150 м³/ч Напор до 50 м Мощность 0,25–11 кВт IP68 · класс F
Цена и срок поставки зависят от модели, исполнения, напряжения и текущей складской программы.
50–150 мм диапазон напорных патрубков в модельном ряду
Коммерческое предложение
Цена AIKON SDS рассчитывается под конкретную модель
Для дренажного насоса недостаточно выбрать только мощность. Важно одновременно проверить подачу, напор, размер включений, глубину погружения, напряжение, напорный патрубок и режим управления уровнем.
По условиям объекта
Учтём питание 220 или 400 В, наличие поплавкового выключателя, диаметр линии, длину кабеля и требования к автоматике.
Срок и наличие
Проверим актуальную доступность, подготовим предложение и зафиксируем состав поставки. Данные уточняются на дату запроса.
Применение
Где применяют погружные насосы SDS
Серия предназначена для загрязнённых, неагрессивных и взрывобезопасных жидкостей со свойствами, близкими к воде. Допустимость конкретной среды проверяется до подбора.
Гражданское строительство
Откачивание дождевой и грунтовой воды из котлованов, подвалов, технических помещений и временных водосборников.
Шахты и карьеры
Дренаж участков горных работ и объектов добывающей отрасли при соблюдении ограничений по среде и размеру частиц.
Очистные сооружения
Перекачивание загрязнённой воды на технологических участках, где не требуется канализационный насос для крупных и волокнистых включений.
Приямки ИТП
Удаление аварийных и дренажных вод из приямков индивидуальных тепловых пунктов и технических помещений.
Промышленный дренаж
Отвод технологической воды, близкой по физико-химическим свойствам к воде, после проверки плотности, pH и наличия включений.
Аварийная откачка
Мобильное применение при затоплении. Для аварийного режима руководство требует постоянного контроля оператора.
Исполнения серии
Как читать модель и выбрать подходящую группу
Серия охватывает компактные однофазные модели и более производительные трёхфазные исполнения. Индекс F в маркировке обозначает наличие поплавкового выключателя.
Компактные модели
Однофазное питание 1×220 В. Максимальная глубина погружения для этой группы — 10 м.
Средняя группа
Есть однофазные и трёхфазные исполнения. Напорные патрубки зависят от типоразмера и модели.
Промышленный дренаж
Трёхфазные модели на 400 В, варианты с патрубками 50, 80 и 100 мм.
Максимальная производительность
Исполнения с патрубками до 150 мм и допустимым размером твёрдых частиц до 19,5 мм.
Пример маркировки SDS M-F2-1.5: SDS — погружной дренажный насос; M — однофазное питание; F — поплавковый выключатель; 2 — типоразмер; 1.5 — мощность в кВт. Точное напряжение и частоту проверяйте по каталогу и заводской табличке.
Модельный ряд
Электрические данные и допустимый размер частиц
В таблице приведены подтверждённые данные каталога. Подача и напор каждой модели определяются по индивидуальной Q/H-кривой, а не по максимальным значениям серии.
| Модель | Мощность, кВт | Питание, В | Номинальный ток, А | Твёрдые частицы, мм | Напорный патрубок, мм |
|---|---|---|---|---|---|
| SDSMF2.25 | 0,25 | 220 | 2 | 6 | 50 |
| SDSMF2.4 | 0,4 | 220 | 3 | 6 | 50 |
| SDSMF2.75 | 0,75 | 220 | 5 | 6 | 50 |
| SDSMF21.5 | 1,5 | 220 | 10 | 8,5 | 50 |
| SDSMF31.5 | 1,5 | 220 | 10 | 8,5 | 80 |
| SDSF21.5 | 1,5 | 400 | 3,5 | 8,5 | 50 |
| SDSF22.2 | 2,2 | 400 | 5 | 8,5 | 50 |
| SDSF23.7 | 3,7 | 400 | 7,7 | 8,5 | 50 |
| SDSF31.5 | 1,5 | 400 | 3,5 | 8,5 | 80 |
| SDSF32.2 | 2,2 | 400 | 5 | 8,5 | 80 |
| SDSF33.7 | 3,7 | 400 | 7,7 | 8,5 | 80 |
| SDSF35.5 | 5,5 | 400 | 11,4 | 8,5 | 80 |
| SDSF43.7 | 3,7 | 400 | 7,7 | 8,5 | 100 |
| SDSF45.5 | 5,5 | 400 | 11,4 | 8,5 | 100 |
| SDS21.5 | 1,5 | 400 | 3,5 | 8,5 | 50 |
| SDS22.2 | 2,2 | 400 | 5 | 8,5 | 50 |
| SDS23.7 | 3,7 | 400 | 7,7 | 8,5 | 50 |
| SDS31.5 | 1,5 | 400 | 3,5 | 8,5 | 80 |
| SDS32.2 | 2,2 | 400 | 5 | 8,5 | 80 |
| SDS33.7 | 3,7 | 400 | 7,7 | 8,5 | 80 |
| SDS35.5 | 5,5 | 400 | 11,4 | 8,5 | 80 |
| SDS43.7 | 3,7 | 400 | 7,7 | 8,5 | 100 |
| SDS45.5 | 5,5 | 400 | 11,4 | 8,5 | 100 |
| SDS47.5 | 7,5 | 400 | 15 | 11,5 | 100 |
| SDS67.5 | 7,5 | 400 | 15 | 19,5 | 150 |
| SDS411 | 11 | 400 | 22 | 11,5 | 100 |
| SDS611 | 11 | 400 | 22 | 19,5 | 150 |
Важно: для моделей с частотой 60 Гц в руководстве указано трёхфазное питание 3×380 В. Номинальное напряжение и схему подключения обязательно сверяют с заводской табличкой конкретного насоса.
Рабочий диапазон
Диапазон серии AIKON SDS
Максимальные значения показывают возможности модельного ряда в целом. Конкретную модель выбирают по рабочей точке внутри допустимого участка её характеристики.
до 150м³/ч — максимальная подача серии
до 50м — максимальный напор серии
0,25–11кВт — диапазон мощности
6–19,5мм — допустимые частицы по моделям
Почему нельзя выбирать только по максимальному напору
Реальная рабочая точка формируется пересечением характеристики насоса и сопротивления системы. При изменении расхода меняются напор, потребляемая мощность и эффективность.
Что проверяем по графику
Требуемые Q/H, запас по напору, положение точки в рабочем диапазоне, мощность двигателя, диаметр линии и отсутствие работы на недопустимом участке кривой.
Устройство насоса
Конструкция и материалы AIKON SDS

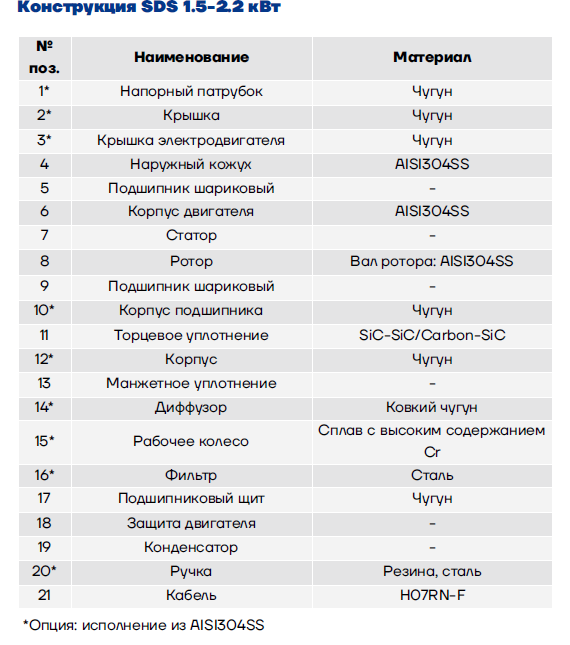

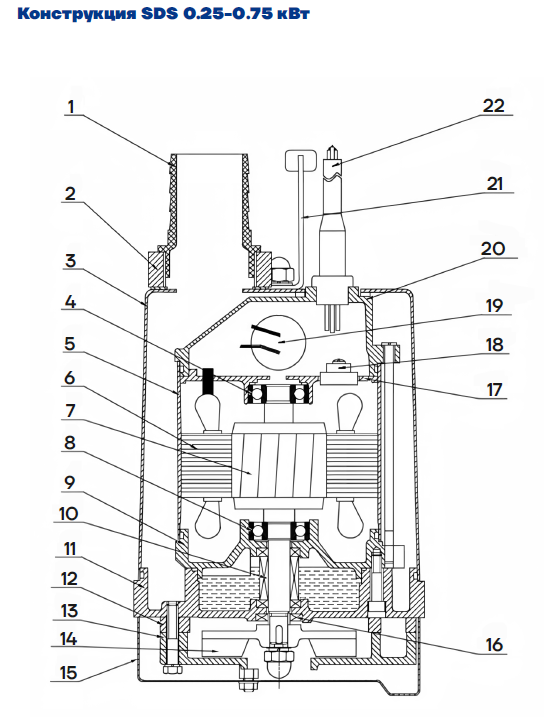

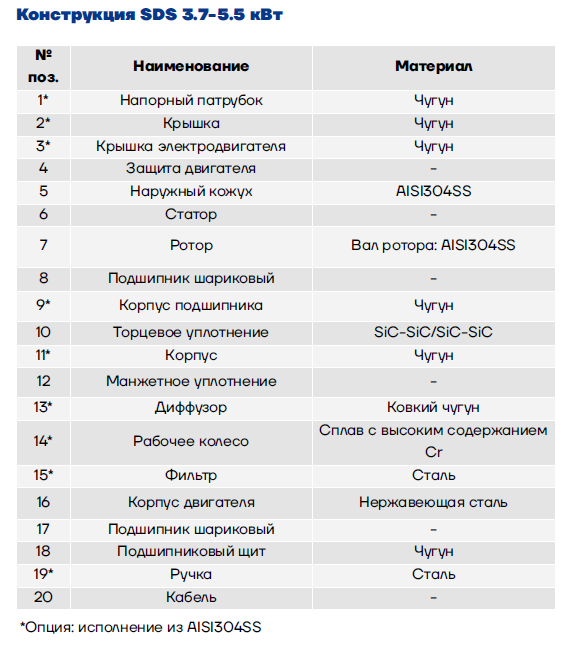

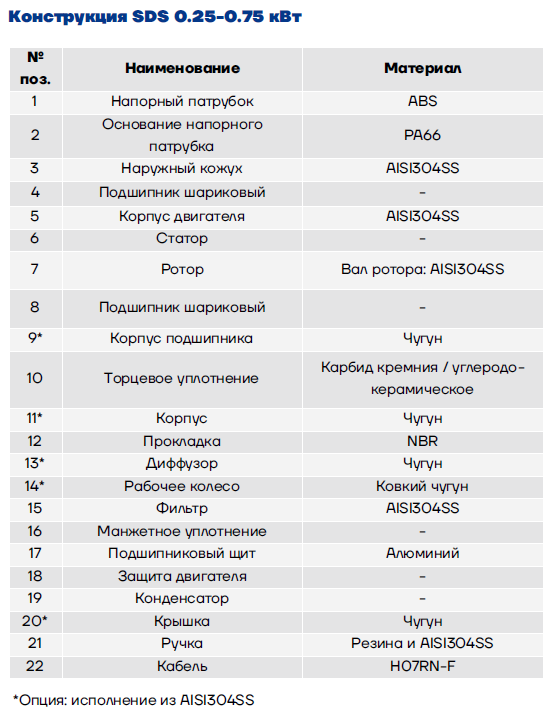

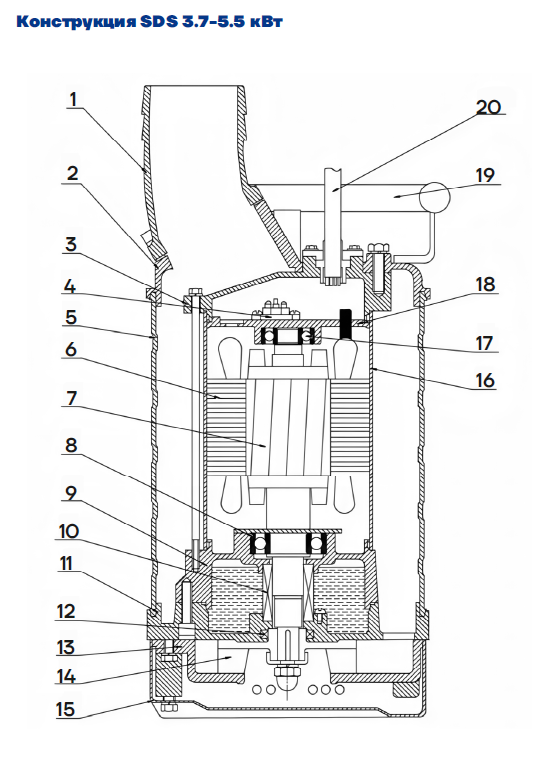

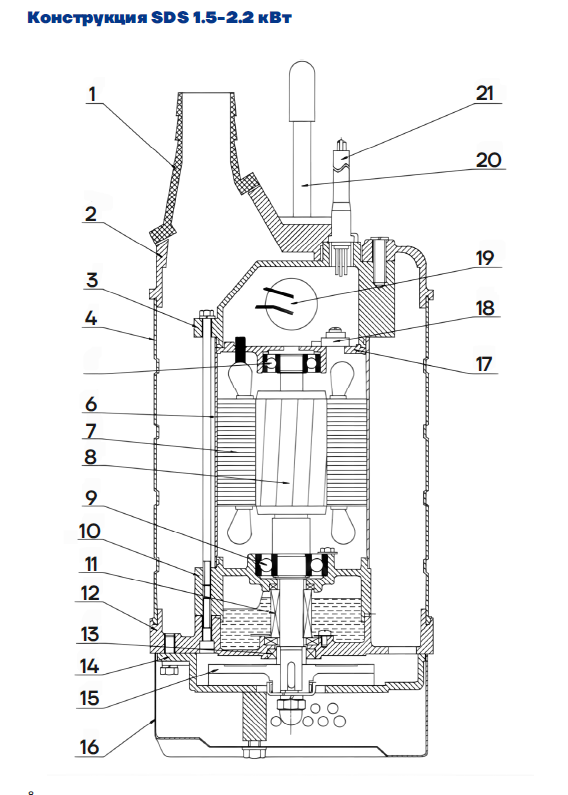

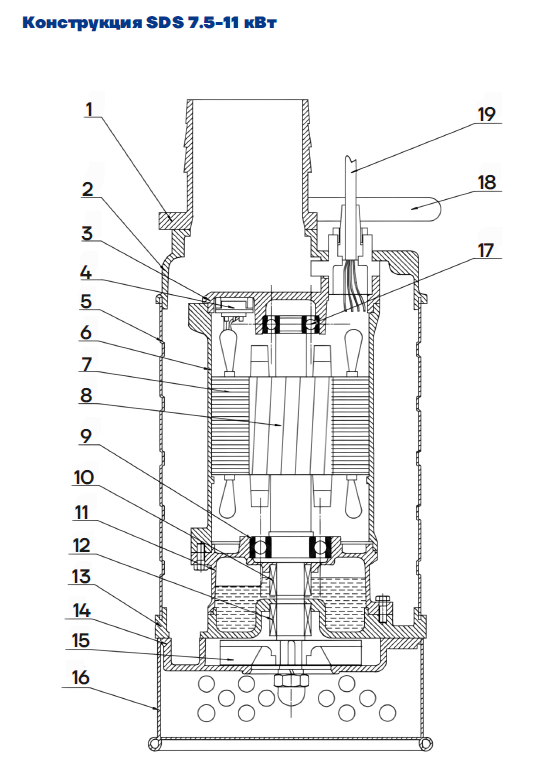

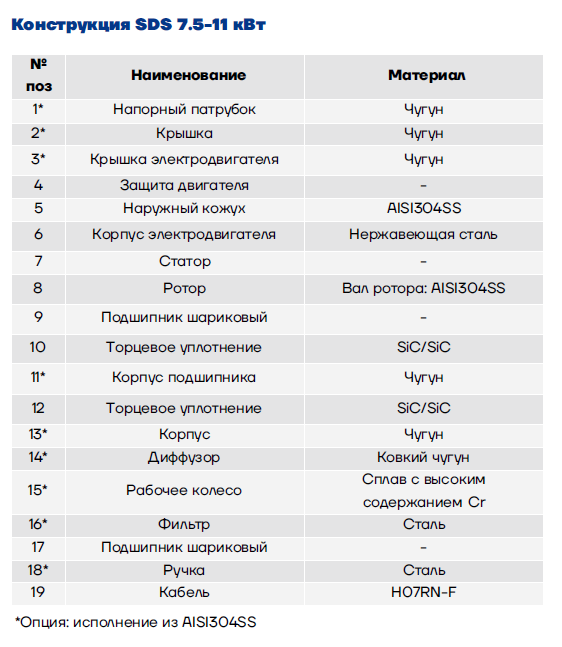

Конструкция меняется в зависимости от мощности. Переключайте вкладки, чтобы открыть разрез и таблицу материалов для нужной группы.
Ключевые элементы
- Полуоткрытое рабочее колесо; в моделях от 1,5 кВт применяется сплав с высоким содержанием хрома.
- Герметичный электродвигатель с охлаждением через корпус и внешнюю камеру.
- Масляная камера и двойное торцевое уплотнение отделяют двигатель от перекачиваемой жидкости.
- Встроенная тепловая защита электродвигателя.
- Наружный кожух и вал ротора — AISI 304SS в указанных каталогом исполнениях.
- Возможность опционального исполнения отмеченных деталей из AISI 304SS.
Материалы различаются по группам мощности. Для химически активной или нестандартной среды совместимость необходимо подтверждать отдельно.
Эксплуатация
Рабочая среда, погружение и монтаж
Ограничения из руководства важны не меньше Q/H-характеристик: они влияют на безопасность, ресурс уплотнений и охлаждение электродвигателя.
Загрязнённая вода
- Температура от 0 до +40 °C.
- Плотность до 1200 кг/м³.
- pH от 6 до 10.
- Твёрдые частицы — в пределах допуска конкретной модели.
Вертикальная установка
- Запуск — только при полном погружении.
- Не работать ниже постоянного уровня C.W.L.
- Насос опускают за ручку на тросе или цепи.
- На напорной линии нужны обратный клапан и задвижка.
Что запрещено
- Сухой ход и более 15 запусков в час.
- Подъём и монтаж за силовой кабель.
- Нефть, бензин, масла, растворители и взрывоопасные жидкости.
- Применение в бассейнах и резервуарах с людьми.
Глубина погружения: до 10 м для моделей 0,25–0,75 кВт и до 25 м для группы 1,1–11 кВт согласно руководству. Для конкретной модели значение нужно подтвердить перед заказом.
Электробезопасность: подключение выполняет квалифицированный специалист. Требуются заземление, корректная защита двигателя, дифференциальная защита и защита от перенапряжения.
Монтажные данные

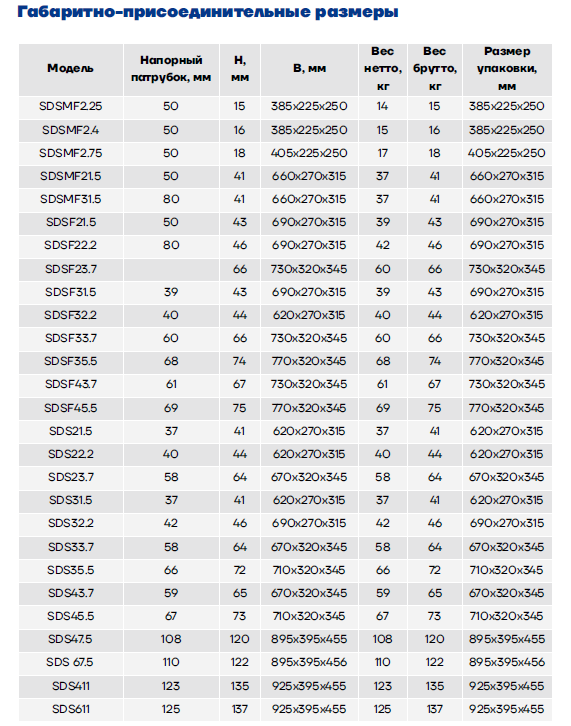

Габаритно-присоединительные размеры

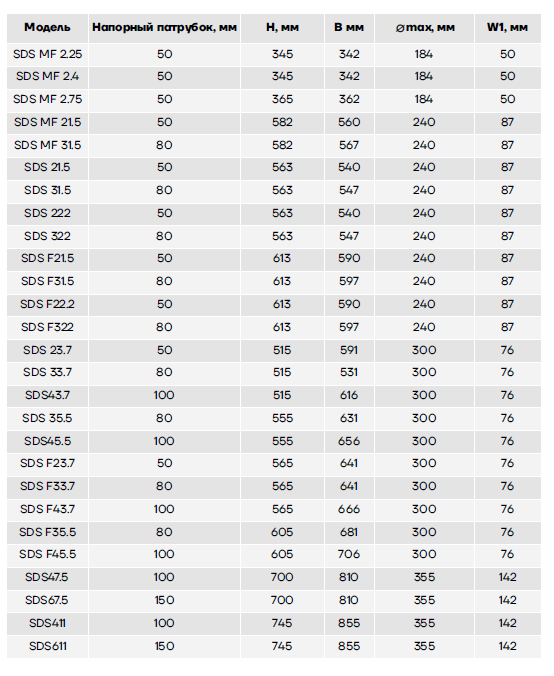

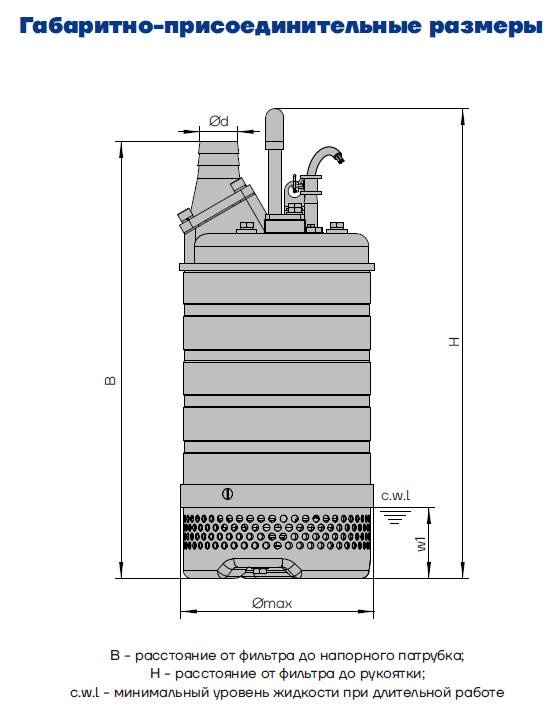

Схема показывает высоту, размер корпуса, положение напорного патрубка и минимальный уровень жидкости для длительной работы. Точные значения выбираются по модели.
Замена оборудования
Подбор аналога дренажного насоса
Замену Grundfos, Wilo, Ebara, CNP, Lowara, Flygt и других брендов выполняем не только по мощности и диаметру патрубка, а по совокупности гидравлических и эксплуатационных данных.
Гидравлика
Рабочая подача, требуемый напор, длина и диаметр линии, местные сопротивления и режим работы.
Среда
Температура, плотность, pH, размер и характер твёрдых частиц, наличие волокнистых включений.
Монтаж и электрика
Глубина погружения, габариты приямка, патрубок, питание, ток, кабель, поплавок и схема управления.
Для точной замены пришлите фото шильдика, обозначение старого насоса, рабочую точку или Q/H-график, а также описание перекачиваемой жидкости.
Подбор насоса
Какие данные нужны для расчёта
Чем точнее исходные данные, тем меньше риск получить недостаточную подачу, перегрузку двигателя, частые пуски или ускоренный износ гидравлики.
Расход
Требуемая подача в м³/ч и характер притока: постоянный, периодический или аварийный.
Напор
Геодезическая высота, длина и диаметр трубопровода, арматура и точка сброса.
Жидкость
Температура, плотность, pH, размер частиц и наличие песка, ила или волокон.
Приямок
Глубина, размеры, минимальный и максимальный уровень воды, способ установки.
Электропитание
220 или 400 В, частота, доступная мощность, способ пуска и требования к автоматике.
Комплектация
Поплавковый выключатель, кабель, шланг или труба, обратный клапан и запорная арматура.
Документация
Каталог и руководство по эксплуатации SDS
Каталог содержит конструкцию, материалы, электрические данные, Q/H-графики и габариты. Руководство — требования к установке, подключению, запуску и обслуживанию.
Технический каталог AIKON SDS
Модельный ряд, конструкция по группам мощности, материалы, рабочие характеристики, размеры и масса.
Руководство по эксплуатации
Безопасность, монтаж, электроподключение, запуск, допустимые режимы, обслуживание и устранение неисправностей.
Вопросы и ответы
FAQ по насосам AIKON SDS
Чем дренажный насос SDS отличается от канализационного?
SDS рассчитан на загрязнённую воду с ограниченным размером твёрдых частиц — от 6 до 19,5 мм в зависимости от модели. Для крупных, длинноволокнистых и канализационных включений требуется насос другой конструкции.
Можно ли использовать SDS для воды с песком?
Небольшое содержание абразивных включений возможно только в пределах условий конкретного объекта. Чрезмерное количество осадка ускоряет износ. Для подбора нужны размер частиц и предполагаемая концентрация.
Какая температура жидкости допустима?
Для стандартного исполнения каталог и руководство указывают диапазон от 0 до +40 °C.
Есть ли модели на 220 В?
Да. Однофазные исполнения обозначаются индексом M. В модельном ряду есть мощности от 0,25 до 1,5 кВт на 220 В. Остальные модели в таблице рассчитаны на трёхфазное питание.
Что означает буква F в маркировке?
Индекс F означает наличие поплавкового выключателя, который используется для управления насосом по уровню жидкости.
Можно ли запускать насос без воды?
Нет. Руководство запрещает сухой ход и требует запускать насос при полном погружении, не допуская работы ниже постоянного уровня C.W.L.
Какова максимальная глубина погружения?
До 10 м для группы 0,25–0,75 кВт и до 25 м для моделей большей мощности согласно руководству. Перед заказом значение проверяется для конкретной модели.
Что прислать для подбора и расчёта цены?
Нужны подача, напор или схема трубопровода, глубина приямка, описание жидкости, размер частиц, напряжение, требуемый патрубок и режим управления. Для замены достаточно начать с фото шильдика старого насоса.
