AIKON PFFS / насосные установки пожаротушения
Насосные установки пожаротушения AIKON PFFS
Комплектные пожарные насосные станции для дренчерных и спринклерных систем: основной и резервный насосы, шкаф управления, коллекторы, арматура, датчики давления и защита от сухого хода.
Для АУПТ Спринклерные системы Дренчерные системы До 650 м³/ч по серии PN16 / PN25
2пожарных насоса в стандартной установке
16 / 25бар максимальное давление установки
JMмодуль жокей-насоса для спринклерных систем
Цена и комплектация
Стоимость PFFS рассчитывается по проекту
Пожарная насосная установка подбирается не как типовая бытовая станция, а как инженерный узел под расход, напор, категорию системы, автоматику, схему включения и требования проекта.
Что влияет на цену
- рабочий расход и требуемый напор;
- исполнение PN16 или PN25;
- тип системы: дренчерная, спринклерная или универсальная;
- наличие модуля жокей-насоса JM;
- исполнение шкафа управления и автоматики.
Что подготовим
- подбор модели PFFS по рабочей точке;
- проверку по давлению, условиям монтажа и температуре;
- коммерческое предложение;
- техническую выжимку для проектировщика;
- рекомендации по документации и обвязке.
Что нужно прислать
- расход, м³/ч;
- напор или требуемое давление;
- тип пожаротушения;
- температуру воды и помещения;
- схему, спецификацию или опросный лист.
Если в спецификации уже указаны Grundfos, Wilo, CNP, Lowara, DAB или другой производитель, можно подобрать аналог AIKON PFFS по рабочей точке и комплектации. Окончательное соответствие подтверждается по проекту и документации.
Где применяются
Для автоматических систем пожаротушения зданий и промышленных объектов
PFFS применяются в дренчерных и спринклерных системах. Подбор зависит от расхода, напора, количества защищаемых зон и требований проекта.
Производство
Промышленные площадки, где требуется стабильная подача воды для пожаротушения.
Коммерция
Офисы, торговые центры, гостиницы и административные здания.
Городские объекты
Высотные здания, паркинги, общественные объекты и инфраструктура.
Склады и логистика
Склады, терминалы, распределительные центры и помещения большой площади.
Как выбрать исполнение
PFFS подбирается по типу системы, насосу, давлению и автоматике
В маркировке установки отражаются количество насосов, модель CDM, тип пожаротушения, максимальное давление, исполнение и наличие жокей-насоса.
D / S / DS в маркировке
В обозначении PFFS указывается тип системы пожаротушения: D — дренчерная, S — спринклерная, DS — универсальная. Универсальное исполнение удобно, когда требуется закрыть разные сценарии работы или заложить запас по применению.
Пример маркировки: PFFS 2 CDM10-2 DS 16 S CDM5-4.
Что проверяем при подборе
- расчётный расход системы пожаротушения;
- необходимый напор на диктующей точке;
- потери на трубопроводах и арматуре;
- требуемую логику запуска основного, резервного и жокей-насоса;
- требования проектной документации.
База установки — CNP CDM
PFFS построены на вертикальных многоступенчатых центробежных насосах CNP CDM. В стандартной установке используются два пожарных насоса, установленных параллельно.
Электродвигатель
- степень защиты: IP55;
- класс изоляции: F;
- класс энергоэффективности: IE3;
- частота: 50 Гц;
- напряжение: 0,37–3 кВт — 3×220/380 В, 4–110 кВт — 3×380 В.
Управление насосами и задвижками
Шкаф управления предназначен для управления электродвигателями пожарных насосов: основного, резервного, жокей-насоса, а также электроприводом задвижек.
Функции шкафа
- универсальность для дренчерной и спринклерной системы;
- цифровой контроллер с передачей данных по Modbus;
- управление двумя пожарными насосами;
- управление дренажным насосом, жокей-насосом и двумя электрозадвижками;
- УПП и АВР в составе шкафа.

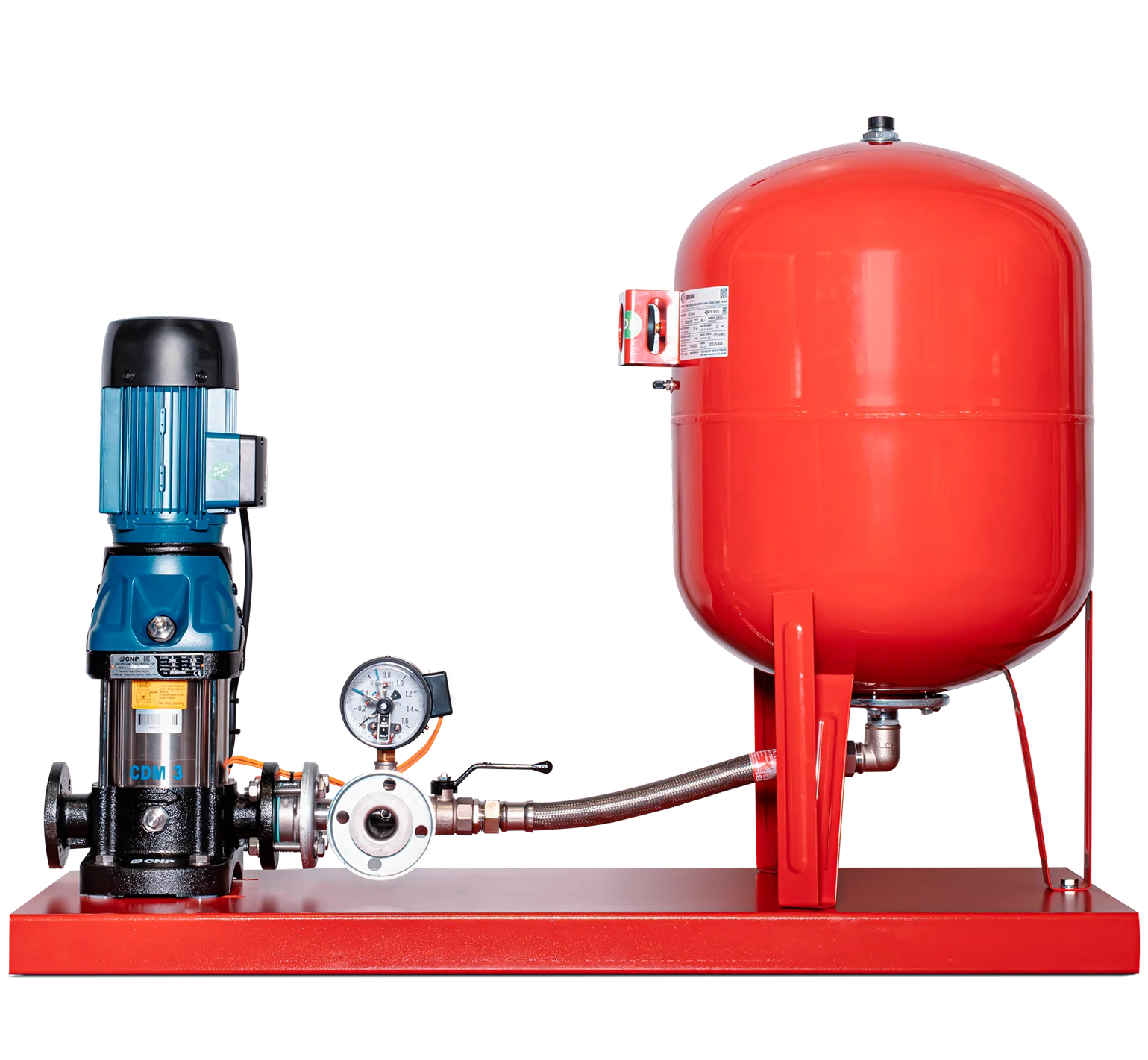

Модуль JM поддерживает давление воды в спринклерной системе и снижает количество пусков основных пожарных насосов.
Когда нужен JM
Жокей-насос применяется для поддержания давления в спринклерных системах пожаротушения. В составе модуля используются насос CDM, реле давления, мембранный гидробак 80 литров, рама-основание, напорный трубопровод с обратным клапаном и шаровой кран.
Модельный ряд
Характеристики стандартных установок PFFS на базе двух насосов
Значения ниже относятся к стандартным установкам на базе двух насосов. Для конкретного проекта рабочая точка проверяется по графическим характеристикам и условиям эксплуатации.
| Параметр | CDM(F)10 | CDM(F)15 | CDM(F)20 | CDM(F)32 | CDM(F)42 | CDM(F)65 | CDM(F)85 |
|---|---|---|---|---|---|---|---|
| Макс. подача, м³/ч | 83 | 145 | 175 | 210 | 325 | 425 | 650 |
| Макс. напор, м | 147 | 151 | 155 | 154 | 150 | 158 | 150 |
| Максимальное рабочее давление, бар | 16 / 25 | 16 / 25 | 16 / 25 | 16 / 25 | 16 / 25 | 16 / 25 | 16 / 25 |
| Мощность электродвигателя, кВт | 0,75–5,5 | 1,1–11 | 1,1–15 | 1,5–15 | 3–22 | 4–30 | 5,5–37 |
| Температура рабочей жидкости, °C | -15…+70 / +120 | -15…+70 / +120 | -15…+70 / +120 | -15…+70 / +120 | -15…+70 / +120 | -15…+70 / +120 | -15…+70 / +120 |
| Максимальный КПД, % | 72 | 73 | 73 | 73 | 75 | 76 | 77 |
Не используйте максимальную подачу или максимальный напор как рабочую точку конкретной модели. Подбор выполняется по пересечению Q/H, допустимому диапазону кривой, NPSH, давлению системы, температуре и комплектации.
Рабочий диапазон
Подбор ведётся по расходу, напору и допустимой зоне работы насоса
Для PFFS важно не только попасть в максимальные значения серии, но и подтвердить стабильную работу в расчётной точке: без кавитации, перегрева и выхода за допустимые пределы насоса.
83–650 м³/ч максимальная подача по стандартному модельному ряду
147–158 м максимальный напор по сериям CDM(F)10–85
16 / 25 бар исполнение по максимальному давлению установки
50 Гц частота электросети для стандартного исполнения
Что проверяется по графикам
- рабочая точка Q/H;
- запас по напору и расходу;
- минимальное давление всасывания NPSH;
- необходимость PN25;
- ограничения по температуре и мощности двигателя.
Как не ошибиться
Если требуется заменить установленную пожарную станцию, недостаточно сопоставить только мощность электродвигателя. Нужны расход, напор, схема включения, диаметр коллекторов, требования к шкафу и логика работы основного, резервного и жокей-насоса.
Конструкция

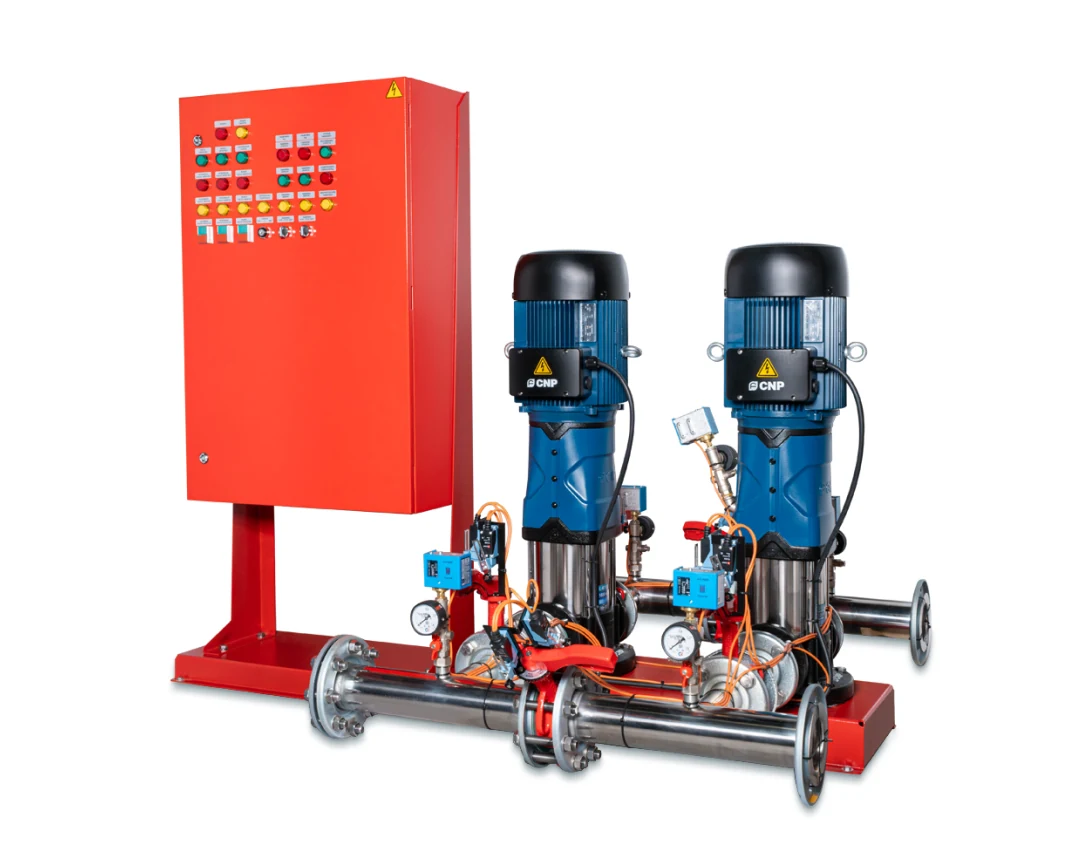

Два пожарных насоса, общие коллекторы, арматура, датчики и шкаф управления
Стандартная установка PFFS состоит из двух вертикальных многоступенчатых насосов CDM, установленных параллельно, всасывающего и напорного коллекторов, рамы-основания и шкафа управления.

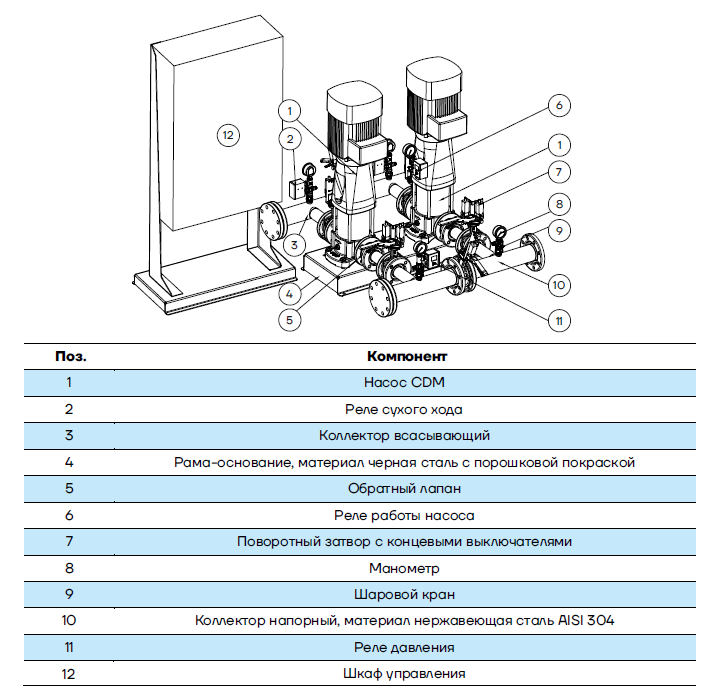

Схема конструкции PFFS: насосы CDM, реле сухого хода, всасывающий и напорный коллекторы, обратные клапаны, затворы, манометры, реле давления и шкаф управления.

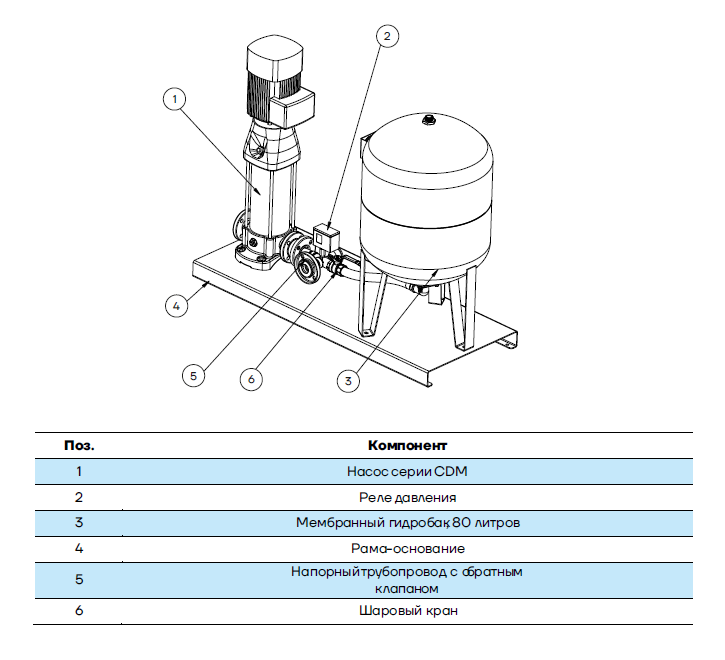

Модуль JM: насос CDM, реле давления, мембранный гидробак, рама, напорный трубопровод с обратным клапаном и шаровый кран.
Насосы
Вертикальные многоступенчатые центробежные насосы CNP CDM. Конкретная модель выбирается по требуемому расходу и напору.
Коллекторы
Всасывающий и напорный коллекторы стандартно выполнены из нержавеющей стали AISI 304.
Рама
Единая рама-основание из чёрной стали с порошковой окраской. Исполнение уточняется при подборе.
Защита от сухого хода
На всасывающем коллекторе предусмотрено реле сухого хода для обнаружения недопустимого режима работы.
Арматура
После каждого насоса установлен обратный клапан. Установка оборудована поворотными затворами с концевыми выключателями.
Контроль давления
В составе используются манометры, датчики давления, реле давления и реле работы насоса.
Эксплуатация
Установка рассчитана на закрытое отапливаемое помещение
Для корректной работы пожарной насосной станции важно соблюдать ограничения по температуре, влажности, чистоте воды и условиям помещения.
Вода
Подходит для перекачки воды без твёрдых и длинноволокнистых включений.
Температура воды
Стандартно до +70 °C. Высокотемпературное исполнение уточняется при подборе.
Температура воздуха
Окружающая среда: от +5 °C до +40 °C.
Влажность
Относительная влажность окружающей среды — не выше 95%.
Нельзя устанавливать
- в помещениях с агрессивной средой;
- в местах с горючими газами или жидкостями;
- в зоне прямого солнечного перегрева;
- в помещениях с высоким уровнем вибрации;
- при наличии пыли и паров тяжёлых металлов в зоне монтажа.
Что важно для проекта
- обеспечить доступ для обслуживания насосов и шкафа;
- проверить давление на входе и условия всасывания;
- учесть высоту монтажа над уровнем моря;
- не допускать механического и химического воздействия жидкости на материалы установки;
- проверить требования к электропитанию и сигнализации.
При работе на высоте более 1000 м мощность электродвигателя должна выбираться с учётом запаса, так как снижается охлаждающая способность воздуха.
Аналоги и замена
Подберём AIKON PFFS вместо указанной в проекте пожарной насосной станции
Если в проекте заложена установка другого бренда, можно подобрать замену по рабочей точке, давлению, комплектации и логике управления. Главное — не заменять оборудование только по названию серии или мощности двигателя.
Замена по рабочей точке
Сравниваем расход, напор, давление, NPSH, температуру и допустимый диапазон работы насосов.
Замена по комплектации
Сверяем количество насосов, наличие жокей-насоса, коллекторы, арматуру, датчики, шкаф управления, задвижки и сигнализацию.
Замена по проекту
Проверяем соответствие спецификации, чертежам, требованиям АУПТ и условиям помещения.
Какие бренды можно сравнить
По запросу можно сравнить PFFS с установками пожаротушения Grundfos, Wilo, CNP, Lowara, DAB и другими решениями, если есть исходная модель, рабочая точка или проектная спецификация.
Инженерный подбор
Как мы подбираем насосную установку пожаротушения PFFS
Чтобы не получить установку «примерно похожую», подбор выполняется по техническим данным, а не по одному названию серии.
1. Снимаем исходные данные
Расход, напор, тип системы, давление, температура, помещение, электропитание, требования проекта.
2. Выбираем насосную часть
Определяем подходящую базу CDM(F)10–85 и проверяем рабочую точку по характеристикам.
3. Проверяем автоматику
Подбираем шкаф управления, логику работы основного, резервного, жокей-насоса и задвижек.
4. Готовим предложение
Формируем комплектацию, техническое описание, стоимость и сроки поставки.
Минимум для быстрого подбора
- расход, м³/ч;
- напор, м, или требуемое давление, бар;
- тип системы: спринклерная / дренчерная / универсальная;
- требуется ли жокей-насос;
- ограничения по габаритам и помещению.
Лучше прислать сразу
- проектную спецификацию;
- гидравлический расчёт;
- схему пожарной насосной станции;
- требования к шкафу управления;
- модель аналога, если нужна замена.
Документы
Каталог и руководства по эксплуатации AIKON PFFS / JM
Скачайте технический каталог, краткое руководство по PBS/PFFS/JM и отдельное руководство по модулю JM. Ссылки ведут на разные файлы.
Каталог PFFS
Модельный ряд, характеристики, конструкция, условия эксплуатации, графические характеристики и габариты.
Краткое РЭ PBS / PFFS / JM
Руководство по эксплуатации для насосных установок и модуля жокей-насоса.
РЭ JM
Отдельное руководство по модулю жокей-насоса JM для поддержания давления в спринклерных системах.
В блок добавлены только предоставленные документы: каталог PFFS, краткое РЭ PBS/PFFS/JM и РЭ JM. Сертификаты, декларации, видео и паспорта не добавлялись.
FAQ
Частые вопросы по AIKON PFFS
Короткие ответы для проектировщиков, снабжения и технических специалистов.
AIKON PFFS — это насос или комплектная установка?
PFFS — это комплектная насосная установка пожаротушения. В стандартной комплектации используются два вертикальных многоступенчатых насоса CDM, коллекторы, арматура, датчики и шкаф управления.
Для каких систем подходит PFFS?
Установка применяется для дренчерных и спринклерных систем пожаротушения. В маркировке используются обозначения D, S и DS.
Когда нужен жокей-насос JM?
Модуль JM нужен для поддержания давления воды в спринклерной системе. Он помогает компенсировать небольшие утечки и снижает количество пусков основных пожарных насосов.
Можно ли подобрать PFFS как аналог другой установки?
Да, но подбор выполняется не по названию бренда, а по рабочей точке, давлению, комплектации, логике управления, габаритам и требованиям проекта.
Какая максимальная подача у PFFS?
По стандартному модельному ряду на базе двух насосов максимальная подача зависит от серии CDM(F) и составляет до 650 м³/ч для CDM(F)85. Для конкретной модели рабочая точка уточняется при подборе.
Какая вода допускается?
Установка предназначена для воды, не содержащей твёрдых и длинноволокнистых включений. Жидкость не должна оказывать механического или химического воздействия на материалы установки.
Можно ли ставить установку на улице?
Стандартное исполнение используется в закрытом отапливаемом помещении. Для нестандартных условий эксплуатации требуется отдельное согласование.
Как получить цену?
Нужно прислать расход, напор или давление, тип системы пожаротушения, требования к шкафу управления, необходимость жокей-насоса и, желательно, проектную спецификацию.
