Grundfos · MTR / MTRE / MTH

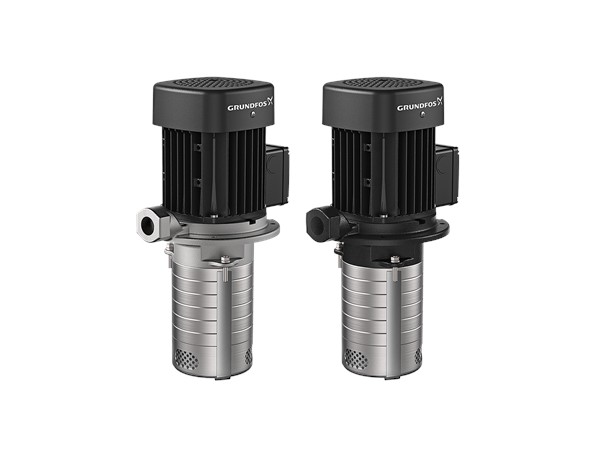

Полупогружные насосы Grundfos MTR, MTRE и MTH
Подбор и поставка вертикальных многоступенчатых насосов для баков СОЖ, металлообрабатывающих станков, систем охлаждения, мойки, фильтрации и отвода конденсата. Подбираем модель по рабочей точке, глубине погружения, материалам, жидкости и условиям монтажа.
Доступность конкретных моделей MTR, MTRE, MTRE-H и MTH, сроки поставки и возможность замены уточняются по запросу.
MTR / MTRE до 85 м³/ч по каталогу 50 Гц
MTH до 12 м³/ч, компактное исполнение
Напор подбирается по серии и ступеням
Монтаж на бак с погружением насосной части
Насосы Grundfos MTR, MTRE и MTH применяются там, где насосная часть должна работать внутри бака, а электродвигатель остаётся сверху. Такое решение удобно для станков, баков со смазочно-охлаждающей жидкостью, промывочных установок, фильтрации, охлаждения и отвода конденсата.
Страница помогает быстро понять, какое исполнение Грундфос выбрать: MTR для широкого диапазона расхода и напора, MTRE для задач с частотным регулированием, MTRE-H для повышенного давления, MTH для компактных установок. Итоговая модель подбирается не по названию серии, а по рабочей точке: расходу, напору, жидкости, температуре, материалам, глубине погружения и присоединительным размерам.
Мы можем подобрать новый насос Grundfos, проверить замену по шильдику или предложить аналог, если оригинальная модель недоступна, снята с производства или не подходит по срокам поставки.
Для инженера Сверяем рабочее поле, NPSH, материалы, уплотнение, глубину погружения и электродвигатель.
Для снабжения Помогаем с моделью, документами, заменой и комплектацией под проектную спецификацию.
Для эксплуатации Снижаем риск ошибки при замене насоса по фото шильдика, старому обозначению или рабочей точке.
Применение
Где применяются полупогружные насосы Grundfos
Основная зона применения - промышленные баки, станки и технологические ёмкости, где важны стабильный расход, компактный монтаж и корректная работа с конкретной жидкостью.
СОЖ
Металлообработка
Подача смазочно-охлаждающей жидкости для сверления, фрезерования, шлифовки, токарной обработки и станков с ЧПУ.
Точность
Охлаждение инструмента
Поддержание расхода и давления для охлаждения зоны резания, повышения качества обработки и ресурса инструмента.
Бак
Отвод конденсата
Компактная установка сверху бака без сложной всасывающей линии, когда насосная часть находится в жидкости.
Фильтрация
Подача на фильтр
Подбор насосов для фильтровальных систем с учётом загрязнённости жидкости, температуры и требуемого напора.
Мойка
Промывочные установки
Работа в моечных и очистных системах, где важны компактность, устойчивость материалов и стабильная гидравлика.
Процесс
Промышленные контуры
Циркуляция технических жидкостей в производственных линиях, охлаждении, подготовке и обслуживании оборудования.
Частота
Регулируемые системы
MTRE применяют там, где расход и давление меняются в процессе, а управление удобнее делать через частотный привод.
Замена
Ремонт и модернизация
Подбор замены по старой модели, шильдику, глубине погружения, патрубкам, мощности двигателя и рабочей точке.
Выбор исполнения
MTR, MTRE, MTRE-H или MTH - что выбрать
Серия выбирается по задаче: требуемый расход, напор, управление, глубина бака, температура, материал проточной части и совместимость с перекачиваемой жидкостью.
MTR
Базовая промышленная серия
Вертикальный многоступенчатый насос для широкого диапазона расходов и напоров. Подходит для СОЖ, конденсата, фильтрации, мойки и охлаждения.
MTRE
С частотным управлением
Исполнение MTR с электронным регулированием. Выбирается для переменных режимов, экономии энергии и точной настройки рабочей точки.
MTRE-H
Повышенное давление
Вариант для задач, где требуется более высокий напор. Характеристики проверяются по рабочему полю и конкретному исполнению.
MTH
Компактное решение
Полупогружной многоступенчатый насос для меньших расходов, компактных баков и типовых задач подачи СОЖ или технической жидкости.
Характеристики
Технические параметры для первичного подбора
Значения ниже нужны для быстрой ориентации. Финальная модель проверяется по каталогу, рабочему полю и условиям эксплуатации.
| Параметр | Grundfos MTR / MTRE | Grundfos MTH | Что важно проверить |
|---|---|---|---|
| Тип насоса | Вертикальный многоступенчатый центробежный полупогружной насос | Компактный вертикальный многоступенчатый полупогружной насос | Назначение, расположение бака, глубина погружения, способ монтажа |
| Расход | По каталогу 50 Гц: ориентировочно до 85 м³/ч в зависимости от размера | По каталогу 50 Гц: 0,7-12 м³/ч по модельному ряду | Рабочую точку, а не только максимальный расход |
| Напор | Зависит от размера и числа ступеней; по ряду MTR до 32 бар | По ряду MTH до 10 бар | Напор в рабочей точке, потери в системе, запас, режим работы |
| Мощность двигателя | По каталогу: от 0,37 до 45 кВт для MTR, до 22 кВт для MTRE | По каталогу: 0,55-3 кВт | Напряжение, частота, защита двигателя, режим пусков |
| Температура жидкости | -10...+90 °C для стандартных исполнений; специальные варианты уточняются | -10...+90 °C | Температуру, вязкость, плотность, состав жидкости |
| Материалы | Исполнение A: чугун и нержавеющая сталь; исполнение I: нержавеющая сталь | Исполнение A: чугун и нержавеющая сталь; исполнение I: нержавеющая сталь | Совместимость с СОЖ, водой, гликолем, маслами и моющими растворами |
| Присоединение | Резьба G / Rp, квадратный фланец, фланцы DN для крупных типоразмеров | Резьба Rp 3/4 | Совпадение патрубков, монтажной длины, фланцев и места установки |
| Управление | MTR - стандартный двигатель; MTRE - двигатель со встроенным регулированием | Стандартный электродвигатель | Нужен ли частотный привод, внешнее управление, датчик давления или сигнал от станка |
| Замена | Возможность замены определяется по рабочей точке, материалам, присоединениям, габаритам, электродвигателю, управлению и условиям эксплуатации | Фото шильдика, старая модель, чертёж, параметры жидкости | |
Рабочее поле
Расход, напор и подбор модели
Насос нельзя выбирать только по максимальному расходу или максимальному напору. Важно попасть в рабочую область конкретной модели и проверить запас по условиям эксплуатации.

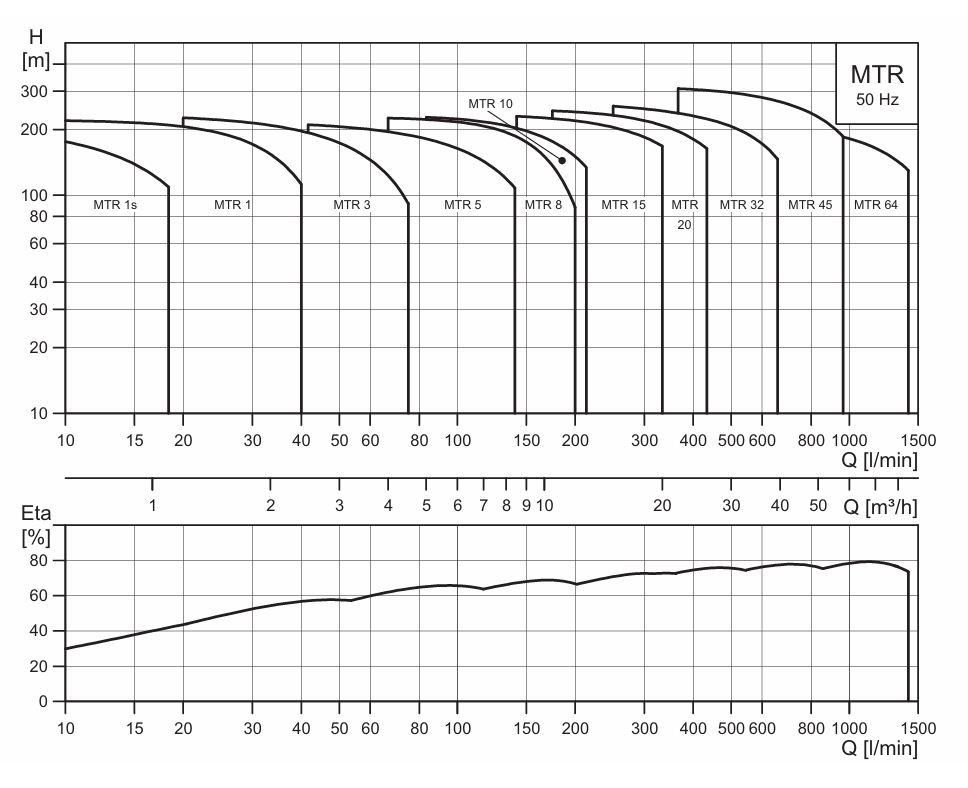

Рабочее поле MTR: используйте для первичного выбора размера насоса по расходу и напору.

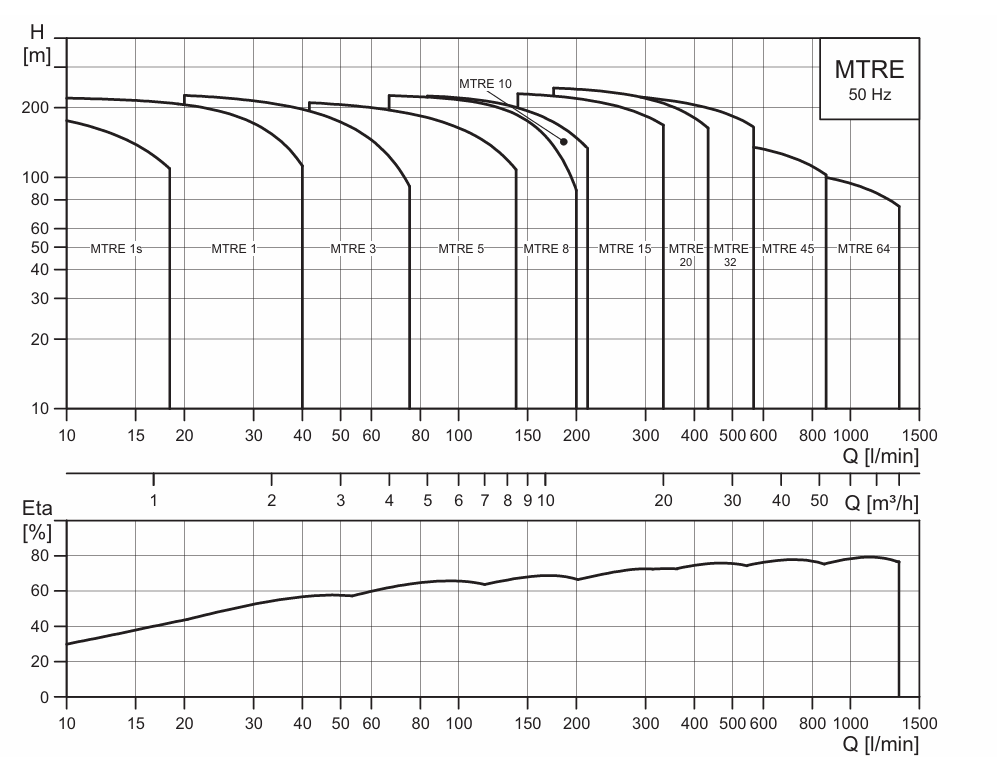

Рабочее поле MTRE: вариант для систем, где требуется регулирование производительности.

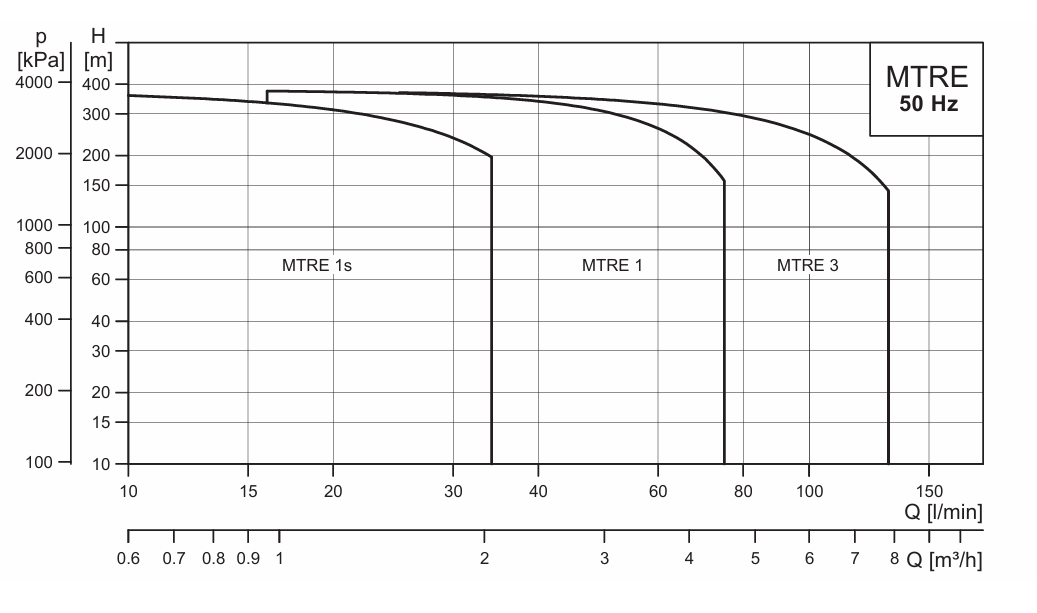

Рабочее поле MTRE-H: проверяется при задачах с повышенным давлением.

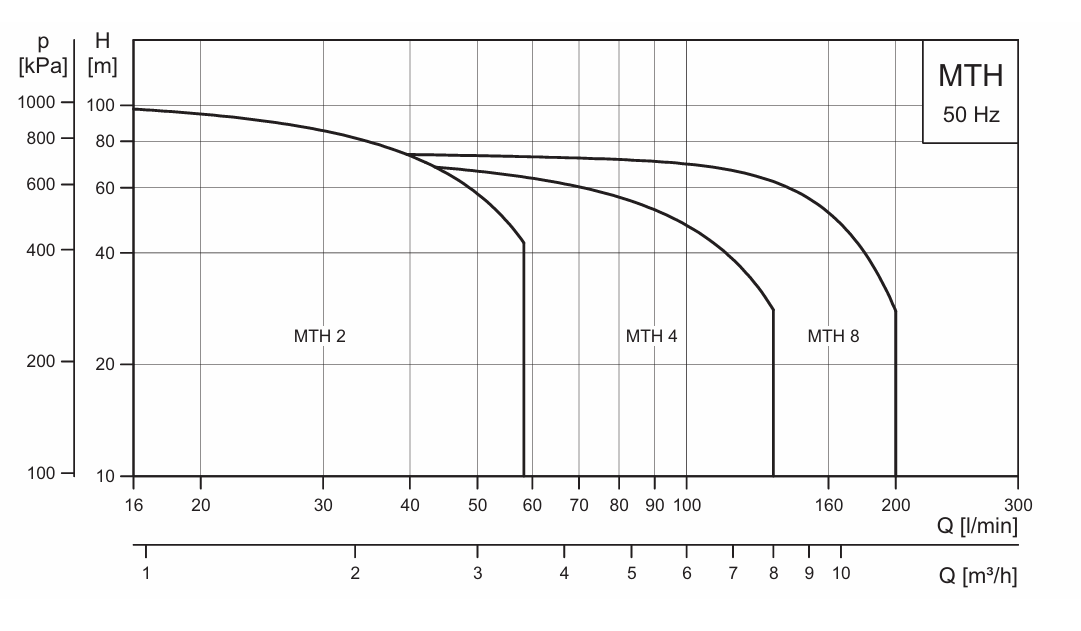

Рабочее поле MTH: компактное исполнение для меньших расходов и типовых баков.
1
Задаём рабочую точку
Нужны расход, напор, плотность и вязкость жидкости, температура, длина трассы и потери в системе.
2
Проверяем конструкцию
Сверяем глубину погружения, присоединение, положение клеммной коробки, габариты и место на баке.
3
Сравниваем варианты
Если оригинальная модель недоступна, подбираем замену по параметрам, но не считаем аналог полностью идентичным.
Конструкция
Как устроены насосы MTR, MTRE и MTH
Конструкция зависит от типоразмера. Важно проверять не только гидравлику, но и материалы, уплотнение, монтажную длину, двигатель и вариант дренажа обратно в бак.

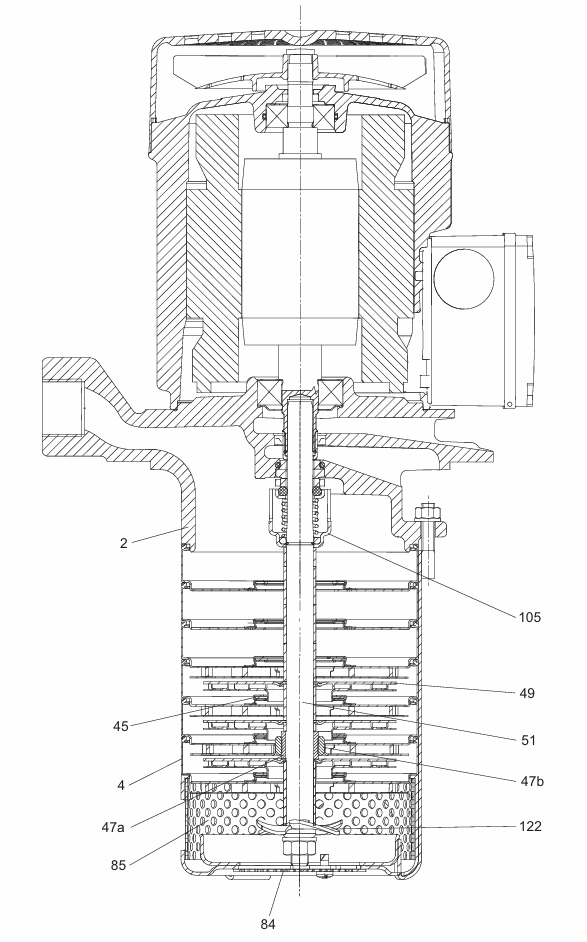

Конструкция MTH 2, 4, 8.

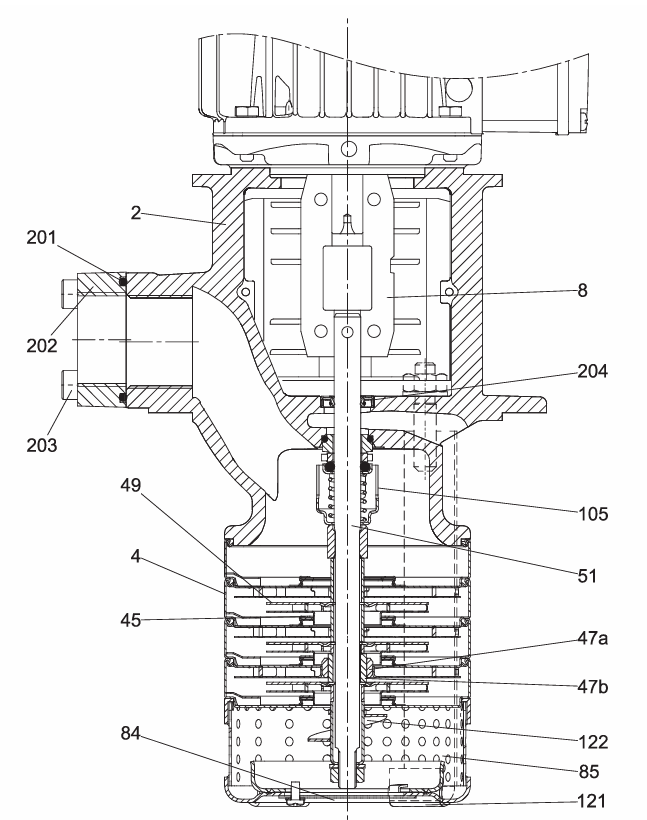

Конструкция MTR 1s, 1, 3, 5, 8.

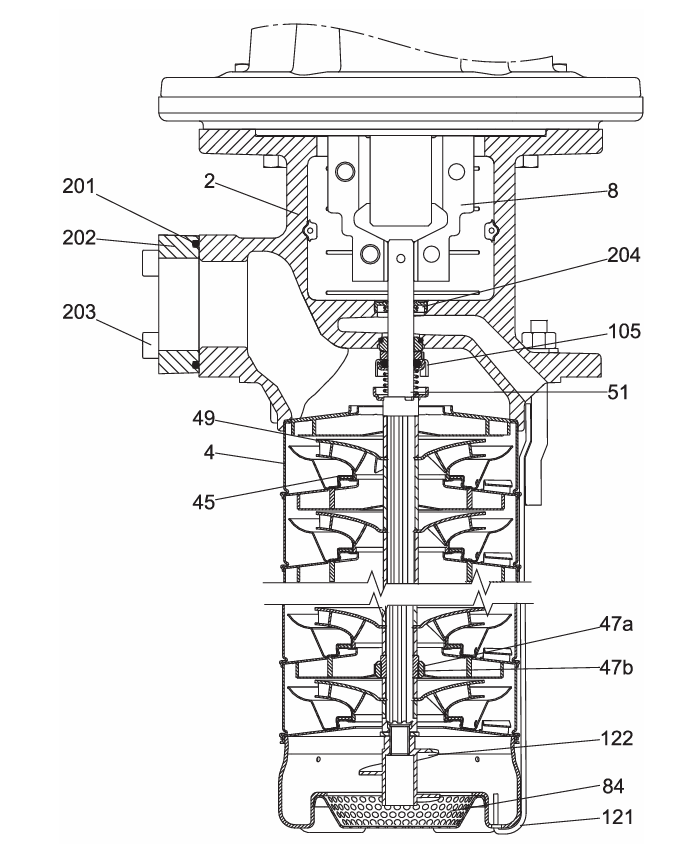

Конструкция MTR 10, 15, 20.

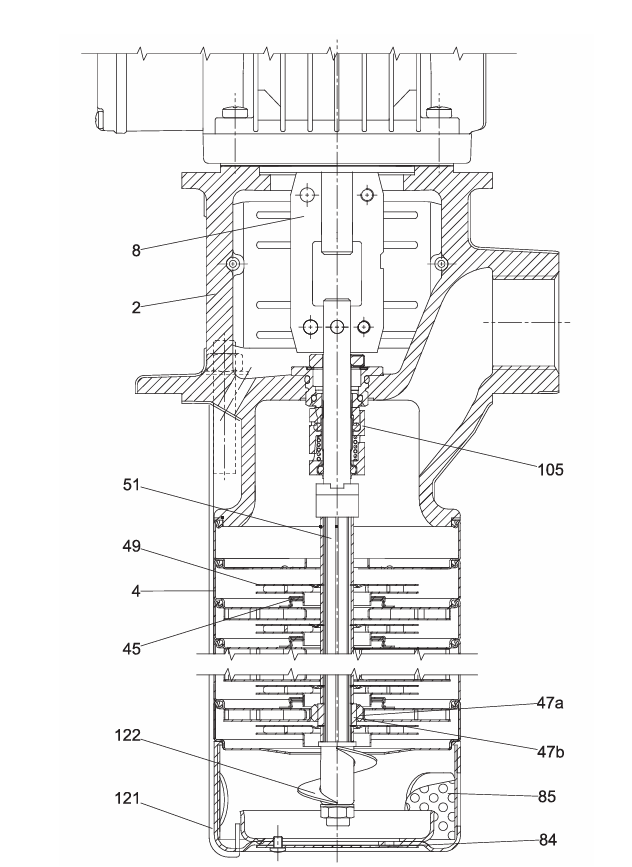

MTR 1s, 1, 3, 5, 8 с дренажом обратно в бак.

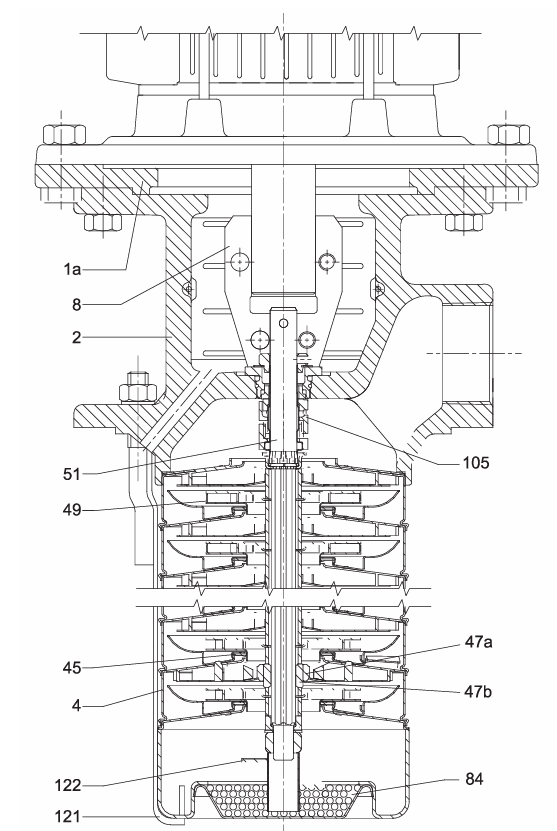

MTR 10, 15, 20 с дренажом обратно в бак.

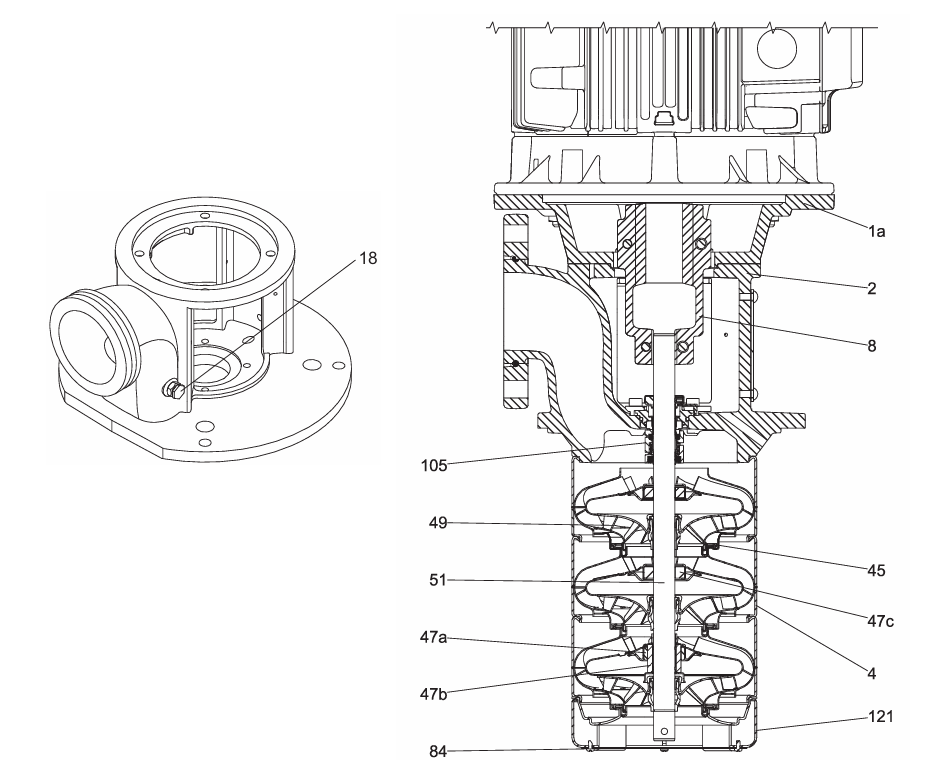

Конструкция MTR 32, 45, 65.
Материалы
Материалы и условия эксплуатации
Для СОЖ, моющих растворов, воды с присадками, гликоля и технических жидкостей материал подбирается отдельно. Ошибка в материале или уплотнении может привести к быстрому износу.
Исполнение A
Чугун и нержавеющая сталь
Типовой вариант для многих задач с неагрессивными жидкостями. Совместимость проверяется по составу жидкости и температуре.
Исполнение I
Нержавеющая сталь
Выбирается для более требовательных сред, где важна коррозионная стойкость деталей, контактирующих с жидкостью.
Уплотнение
Торцевое уплотнение
Тип уплотнения зависит от серии, жидкости и температуры. Для замены важно сверять обозначение, а не подбирать «на глаз».
Монтаж
Установка на бак
Насос монтируется сверху бака, а насосная часть погружается в жидкость. Проверяются глубина, габариты и место обслуживания.
Двигатель
Электродвигатель
MTR и MTH используют стандартные двухполюсные электродвигатели; MTRE оснащается встроенным регулированием частоты.
Жидкость
Вязкость и плотность
Если жидкость отличается от воды по вязкости или плотности, характеристики насоса и мощность двигателя нужно пересчитать.
Маркировка
Как читать обозначение модели
В обозначении зашиты серия, типоразмер, число ступеней, исполнение материалов, уплотнение, присоединение и варианты двигателя.
Пример
MTR 5-12/12 A-W-A-HUUV
MTR - серия насоса. Цифры после серии указывают типоразмер и ступени. Последующие символы относятся к материалам, исполнению, присоединению и уплотнению. Точную расшифровку нужно сверять по каталогу и шильдику конкретной модели.
Важно
Не заменять только по первой части названия
Две модели MTR или MTH с похожим названием могут отличаться погружной длиной, материалом, уплотнением, двигателем, напряжением и присоединением. Для замены лучше прислать фото шильдика и условия работы.
Замена
Замена Grundfos MTR, MTRE, MTH и подбор аналогов
Аналог подбирается только после проверки рабочей точки и конструкции. Внешне похожий насос может не подойти по длине, присоединению, материалу или режиму работы.
| Что заменяем | Что можно рассмотреть | Что обязательно проверить |
|---|---|---|
| Grundfos MTR | Оригинальная модель MTR, близкая модель MTR, аналог CNP / Wilo / Lowara / Ebara / KSB по задаче | Расход, напор, погружную длину, материал, уплотнение, патрубки, двигатель |
| Grundfos MTRE | MTRE или связка насоса с внешним частотным преобразователем | Алгоритм управления, мощность, сигнал управления, датчики, питание, шкаф автоматики |
| Grundfos MTRE-H | Высоконапорное исполнение или альтернативная схема с другим насосом | Рабочее давление, ступени, прочность системы, допустимые режимы |
| Grundfos MTH | MTH той же серии или компактный полупогружной насос другого бренда | Rp 3/4, длину погружения, мощность, температуру, жидкость, место на баке |
Опросный лист
Какие данные отправить для точного подбора
Чем больше исходных данных, тем ниже риск ошибки при подборе нового насоса или аналога.
Рабочая точка
Расход, м³/ч или л/мин; напор, м или бар; требуемое давление в системе.
Жидкость
Тип жидкости, концентрация, температура, вязкость, наличие твёрдых частиц или масла.
Монтаж
Глубина бака, погружная длина, место установки, положение патрубков и клеммной коробки.
Электрика
Мощность двигателя, напряжение, частота, защита, необходимость частотного управления.
Материалы
Требования к проточной части, уплотнению, стойкости к среде и температурному режиму.
Старая модель
Фото шильдика, старое обозначение, каталог, чертёж или спецификация проекта.
Ограничения
Габариты, присоединение, наличие места для обслуживания, требования по шуму и пускам.
Цель
Нужен именно Grundfos, допускается аналог или требуется временная замена под сроки.
Документы
Каталог, руководство и рабочие поля
Документы помогут сверить характеристики, габариты, монтаж, материалы, маркировку и допустимые условия эксплуатации.
Раздел Grundfos
Соседние серии и подбор насосов
Для проекта можно сравнить MTR / MTH с другими типами насосов Grundfos и подобрать решение под систему.
Вопросы
Частые вопросы о подборе MTR, MTRE и MTH
Собрали основные вопросы, которые возникают при подборе, замене и сравнении полупогружных насосов.
Как подобрать насос Grundfos MTR или MTH?
Нужны расход, напор, жидкость, температура, глубина бака, материал проточной части, присоединение, мощность и условия управления. После этого модель проверяется по рабочему полю и каталогу.
Чем отличается MTR от MTH?
MTR - более широкая промышленная серия по расходу и напору. MTH - компактная серия для меньших расходов и типовых задач с установкой на бак.
Чем MTRE отличается от MTR?
MTRE - это исполнение MTR со встроенным частотным регулированием. Его выбирают, когда нужна точная настройка производительности или переменный режим работы.
Можно ли подобрать насос по фото шильдика?
Да. Фото шильдика помогает определить серию, типоразмер, двигатель и исполнение. Но для точного подбора всё равно желательно знать рабочую точку и жидкость.
Можно ли заменить Grundfos MTR аналогом?
Можно, если аналог совпадает по рабочей точке, материалам, погружной длине, присоединениям, двигателю, управлению и условиям эксплуатации.
Что важнее при подборе - расход или напор?
Важны оба параметра одновременно. Насос подбирается по рабочей точке, где требуемый расход должен обеспечиваться при нужном напоре.
Какие материалы выбрать для СОЖ или моющей жидкости?
Материалы зависят от состава жидкости, концентрации присадок, температуры, pH и наличия твёрдых частиц. Для агрессивных сред часто требуется исполнение из нержавеющей стали.
Что делать, если модель снята с производства?
Нужно подобрать актуальную замену по шильдику, рабочей точке, габаритам и условиям эксплуатации. Доступность конкретной модели уточняется по запросу.
Нужен ли частотный преобразователь?
Он нужен, если расход или давление меняются в процессе, требуется экономия энергии или точная регулировка. Для таких задач обычно рассматривают MTRE или внешний привод.
Какие документы нужны для проекта?
Обычно нужны каталог, рабочее поле, габаритный чертёж, инструкция по монтажу и эксплуатации, а также расшифровка конкретной модели.
