AIKON · одноступенчатые центробежные насосы

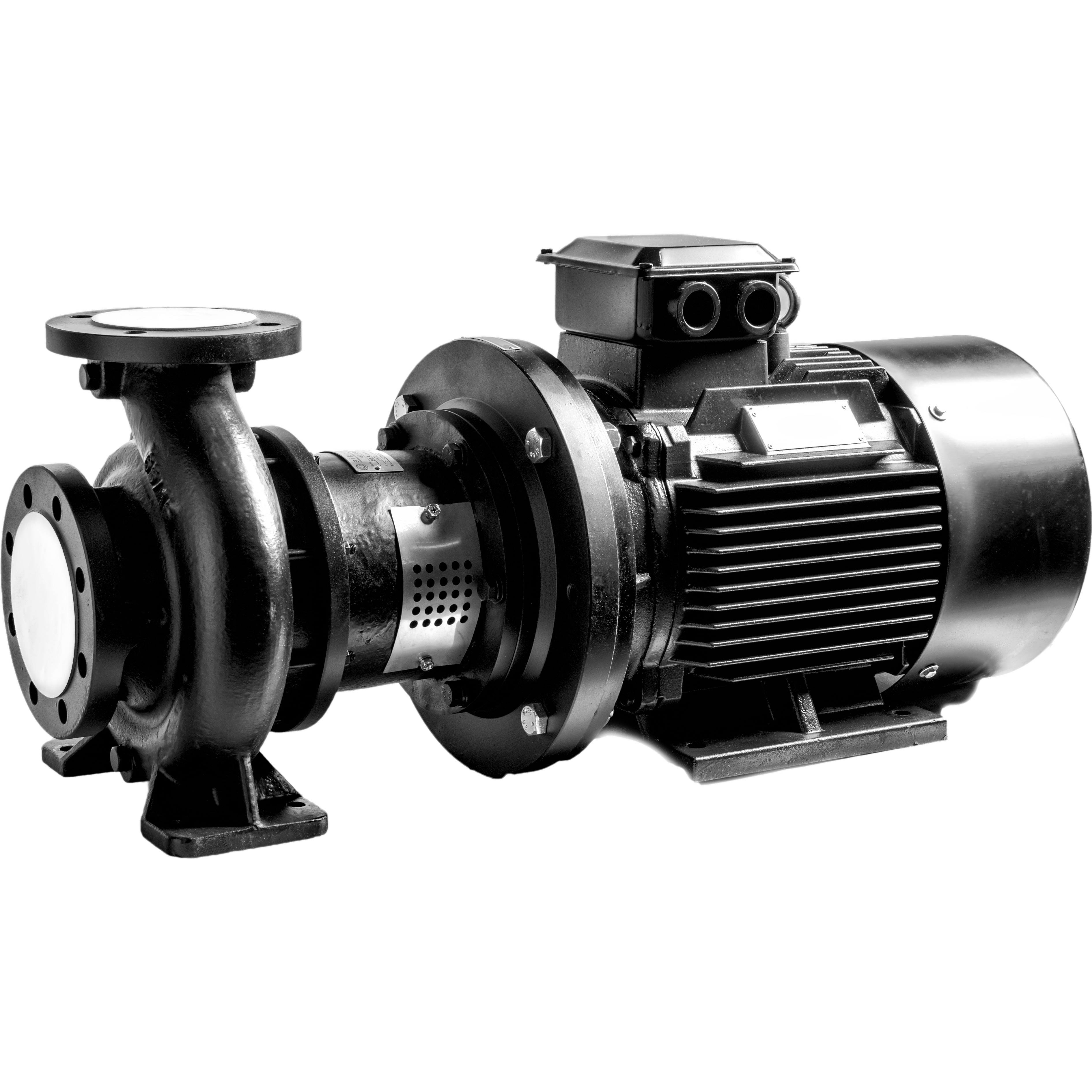

Консольно-моноблочные и консольные насосы AIKON NES/NESO
Инженерный подбор насосов NES и NESO для водоснабжения, отопления, охлаждения, циркуляции, пожаротушения, ирригации и технологических систем. Проверим рабочую точку, NPSH, материал проточной части, уплотнение, присоединения и мощность двигателя.
Одноступенчатая гидравлика Осевое всасывание Радиальный напорный патрубок NES и NESO
до 1100 м³/чподача в пределах модельного ряда
до 150 мнапор в зависимости от модели и частоты вращения
-15…+110 °Cтемпература жидкости в стандартном каталоге
до 16 барстандартное давление системы, до 25 бар опционально
Коммерческое предложение
Цена AIKON NES/NESO рассчитывается под рабочую точку и исполнение
Стоимость зависит от типоразмера, мощности и числа полюсов двигателя, материала рабочего колеса и корпуса, типа уплотнения, комплектации рамой и дополнительных опций.
↔
Нужна замена
Сверим старую модель, рабочую точку, фланцы, габариты, двигатель, материалы и уплотнение.
PDF
Нужны документы
Подготовим каталог, руководство, габаритно-присоединительные данные и техническую выжимку.
Применение
Насосы для воды и жидкостей, близких к воде по свойствам
Серии NES/NESO применяются в инженерных и технологических системах, где требуется горизонтальный одноступенчатый насос нормального всасывания.
01
Водоснабжение
- подача и перекачивание воды;
- водоподготовка;
- повышение давления;
- магистральные и распределительные системы.
02
ОВиК и циркуляция
- системы отопления;
- кондиционирование;
- контуры охлаждения;
- циркуляционные технологические контуры.
03
Пожаротушение
- насосные установки пожаротушения;
- внутренний противопожарный водопровод;
- спринклерные и дренчерные системы;
- комплектные станции.
04
Промышленность и полив
- технологические системы;
- ирригация и орошение;
- перекачивание технической воды;
- вспомогательные производственные процессы.
Для жидкостей с повышенной плотностью или вязкостью, а также для гликоля и специальных сред
требуется отдельная проверка мощности двигателя, материала проточной части и уплотнения.
Исполнение
Чем отличается AIKON NES от AIKON NESO
Обе серии используют одноступенчатую гидравлику с осевым всасыванием и радиальным напорным патрубком. Главное отличие — компоновка насосного агрегата.
NES
Консольно-моноблочное исполнение
- насосная часть присоединена к электродвигателю через переходной фланец;
- компактнее по длине и проще по составу агрегата;
- закрытое рабочее колесо одностороннего входа;
- одинарное торцевое уплотнение в стандартном исполнении;
- подходит для типовых инженерных систем и ограниченных машинных помещений.
NESO
Консольное исполнение на раме
- насос и двигатель соединены через муфту и устанавливаются на общей раме;
- отдельный подшипниковый узел с шариковыми подшипниками;
- возможен демонтаж узла с колесом и уплотнением без отсоединения корпуса от трубопроводов;
- доступны одинарные, двойные и сальниковые варианты уплотнения;
- удобное решение для обслуживания и промышленной эксплуатации.
Характеристики
Основные параметры для предварительного подбора
Значения относятся к серии в целом. Точная модель выбирается по рабочей точке, частоте вращения, диаметру рабочего колеса и условиям эксплуатации.
| Параметр | Значение | Что учитывать |
|---|---|---|
| Тип насоса | Центробежный, несамовсасывающий, одноступенчатый | NES — консольно-моноблочный; NESO — консольный |
| Подача | до 1100 м³/ч | Проверяется по графику конкретного типоразмера |
| Напор | до 150 м | Зависит от частоты вращения и диаметра колеса |
| Частота вращения | 1450 или 2900 об/мин | Соответствует четырёх- или двухполюсному двигателю |
| Электродвигатель | IP55, класс изоляции F, 50 Гц, IE2; IE3 по запросу | Исполнение и мощность зависят от модели |
| Питание | 0,37–3 кВт: 3×220/380 В; свыше 3 до 315 кВт: 3×380/680 В | Фактическая схема подключения уточняется по двигателю |
| Температура жидкости | от -15 до +110 °C | Учитываются материал, уплотнение и давление |
| Давление системы | 16 бар; опционально до 25 бар | Проверяется сумма давления на входе и напора насоса |
| Фланцы | DIN 2501 PN16, GB/T 17241.6 PN16 | DN и монтажные размеры зависят от типоразмера |
| Высота установки | до 1000 м над уровнем моря без корректировки мощности | Выше 1000 м требуется запас по мощности двигателя |
Пример маркировки NES
NES 100-65-200H-30/2…
- 100 — диаметр всасывающего патрубка, мм;
- 65 — диаметр напорного патрубка, мм;
- 200 — номинальный диаметр рабочего колеса, мм;
- H — усиленный вал;
- 30 — мощность двигателя, кВт;
- 2 — число полюсов.
Материалы и опции в коде
- H — чугунное рабочее колесо HT200;
- S / N / R — рабочее колесо SS304 / SS316 / SS316L;
- F / L / K — проточная часть SS304 / SS316 / SS316L;
- Z — агрегат на раме-основании;
- PW — датчики PT100 в обмотках;
- SE — исполнение для гликоля с SiC/SiC и EPDM;
- Ex — варианты взрывозащищённого двигателя.
Рабочая точка

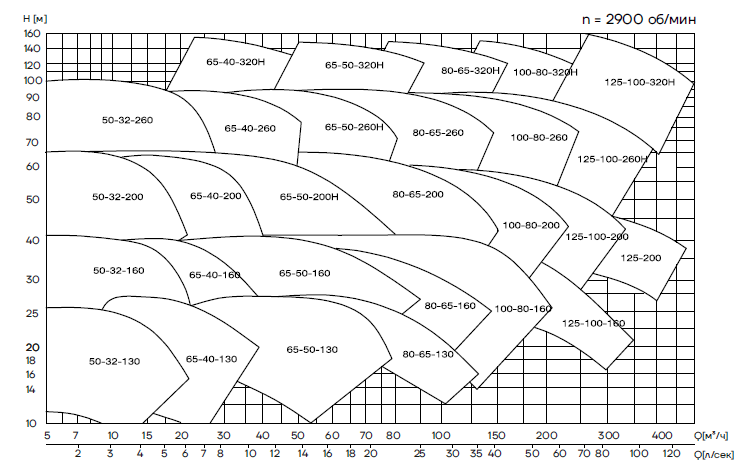

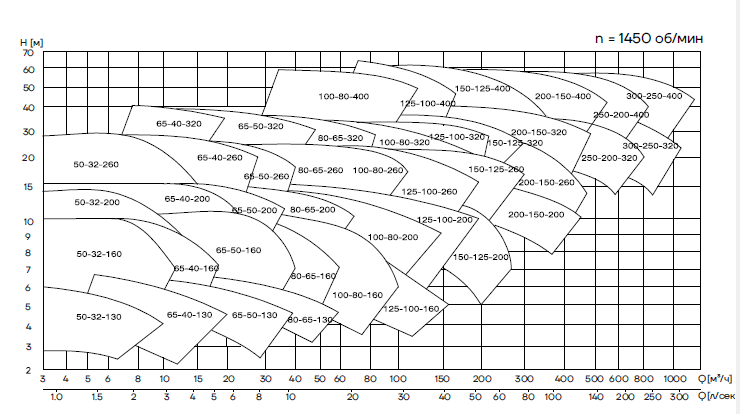

Диапазон характеристик при 1450 и 2900 об/мин
Сначала определяется требуемая подача и напор, затем выбирается группа насосов, после чего конкретная модель проверяется по Q-H, мощности, КПД и NPSHr.
Нажмите на график, чтобы открыть его крупно.
Нажмите на график, чтобы открыть его крупно.
Рабочая точка
Подача и напор должны попадать в рабочую область выбранной кривой, желательно рядом с зоной максимального КПД.
NPSH
Проверяется располагаемый кавитационный запас системы и требуемый NPSHr конкретной модели.
Мощность
При плотности или вязкости выше, чем у воды, может потребоваться двигатель большей мощности.

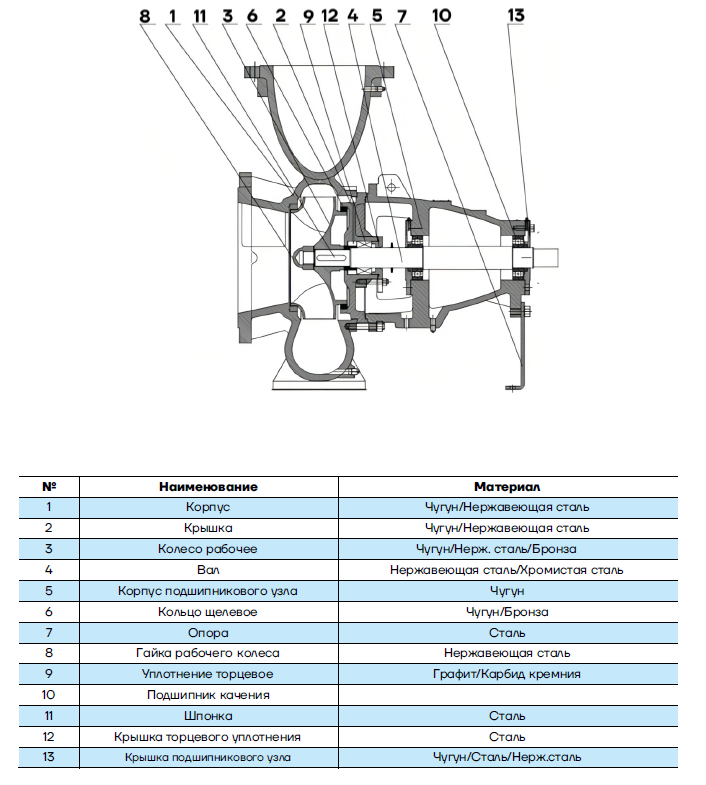

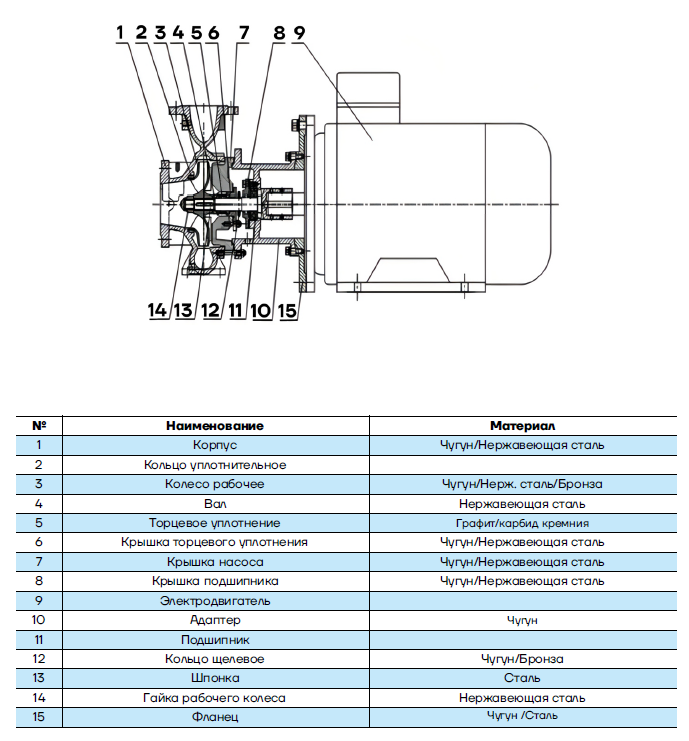

Конструкция
Закрытое рабочее колесо и сменные детали проточной части
Корпус насосной камеры выполняется из чугуна или нержавеющей стали. Рабочее колесо одностороннего входа закрытого типа, а щелевые кольца при износе могут заменяться.
Корпус и крышка
Серый чугун HT200 или нержавеющая сталь AISI 304 / AISI 316 в зависимости от исполнения.
Рабочее колесо
Чугун HT200, бронза C86300 либо нержавеющая сталь AISI 304 / AISI 316.
Вал и кольца
Вал и втулка — нержавеющая сталь AISI 420; щелевые кольца — чугун или бронза.
Материальное исполнение выбирается по составу жидкости, температуре, коррозионной активности,
требованиям проекта и типу торцевого уплотнения. Не следует выбирать материал только по названию серии.
Эксплуатация
Ограничения по жидкости, давлению и монтажу
Перед заказом нужно проверить не только подачу и напор, но и свойства жидкости, давление на всасывании, NPSH, температуру, высоту установки и присоединительные размеры.
pH
Перекачиваемая жидкость
- чистая или слегка мутная вода;
- ориентировочная кислотность pH 6–9;
- жидкости, близкие к воде по плотности и вязкости;
- без волокон и включений, повреждающих насос.
3
Твёрдые включения
- размер до 3 мм;
- обычная концентрация не более 1%;
- включения не должны быть абразивными;
- материал насоса не должен подвергаться химическому воздействию.
N
NPSH и всасывание
- учитывается NPSHr выбранной модели;
- проверяются потери во всасывающем трубопроводе;
- учитывается температура и давление насыщенных паров;
- минимальный рекомендуемый запас — 0,5 м.
Монтаж и пуск
- агрегат устанавливается на подготовленное основание с исключением перекосов;
- нагрузка от трубопроводов не должна передаваться на патрубки насоса;
- заполнение насосной части, проверка направления вращения и порядок пуска выполняются по руководству по эксплуатации;
- работа без перекачиваемой жидкости не допускается;
- работа вне допустимой области характеристики сокращает ресурс оборудования.
Габариты и присоединения
Габаритные размеры зависят от серии, типоразмера, мощности и исполнения двигателя, наличия рамы, муфты и защитного кожуха. Таблицы для NESO приведены в каталоге на страницах 110–117, для NES — на страницах 118–123.
Аналоги
Подбор AIKON NES/NESO на замену консольного или моноблочного насоса
Серии можно рассматривать как возможную замену оборудования аналогичного класса, но окончательное решение принимается только после сравнения гидравлики и монтажных данных.
Для NES
Grundfos NB Wilo BL KSB Etabloc CNP NIS
Сопоставляются компоновка, фланцы, габариты, двигатель и рабочая точка.
Для NESO
Grundfos NK Wilo Atmos GIGA-N KSB Etanorm CNP NISO
Для агрегата на раме особенно важны центровка, муфта, основание и сервисный доступ.
Что прислать
- фото шильдика;
- модель и мощность двигателя;
- подачу и напор;
- фото патрубков и места установки;
- температуру и состав жидкости.
Замена только по диаметру патрубков или мощности двигателя ненадёжна. Нужно одновременно
сверить Q-H, NPSH, давление, материалы, уплотнение, частоту вращения и габариты.
Инженерный подбор
Как выбираем насос AIKON NES/NESO
Цель подбора — не просто попасть в максимальные параметры серии, а получить устойчивую, экономичную и обслуживаемую рабочую точку конкретной системы.
Собираем исходные данные
Подача, напор, температура, состав жидкости, давление на входе, режим работы и питание.
Проверяем гидравлику
Сверяем рабочую точку с Q-H, КПД, мощностью на валу и требуемым кавитационным запасом.
Выбираем исполнение
NES или NESO, материалы, тип уплотнения, двигатель, фланцы, рама и дополнительные опции.
Готовим предложение
Модель, цена, срок поставки, документация и перечень данных для монтажа.
Минимальные данные
- требуемая подача, м³/ч;
- требуемый напор, м;
- жидкость и температура;
- давление на всасывании;
- напряжение питания.
Для точного выбора
- плотность и вязкость;
- содержание примесей;
- режим работы и регулирования;
- материалы и уплотнение;
- ограничения по монтажным размерам.
Документация
Каталог и руководство AIKON NES/NESO
В каталоге приведены модельный ряд, технические характеристики, конструкция, материалы, условия эксплуатации, графики, NPSH, габариты и шумовые характеристики.
PDF
Каталог AIKON NES/NESO
Технический каталог серии: рабочие поля, таблицы моделей, материалы, графики и габариты.
Скачать каталогРЭ
Паспорт и руководство по эксплуатации
Краткое РЭ для одноступенчатых насосов NES/NESO и родственных серий AIKON.
Скачать РЭFAQ
Частые вопросы по AIKON NES/NESO
Сколько стоит насос AIKON NES или NESO?
Цена зависит от типоразмера, рабочей точки, мощности и исполнения двигателя, материала
проточной части, уплотнения, рамы и опций. Для расчёта достаточно прислать подачу, напор,
жидкость, температуру и напряжение питания.
В чём практическая разница между NES и NESO?
NES — консольно-моноблочный агрегат, где насосная часть соединена с двигателем через адаптер.
NESO — консольный насос с отдельным подшипниковым узлом, муфтой и установкой на раме.
Можно ли использовать насос для воды с примесями?
Каталог допускает чистую или слегка мутную воду и близкие к ней жидкости с включениями до 3 мм
и обычной концентрацией не более 1%, если они не абразивны и не воздействуют на материалы насоса.
Подходит ли AIKON NES/NESO для гликоля?
Возможно специальное исполнение SE с парой трения SiC/SiC и эластомером EPDM. Концентрацию,
температуру и требуемую мощность двигателя необходимо проверить при подборе.
Можно ли регулировать производительность частотным преобразователем?
Возможность частотного регулирования определяется исполнением двигателя и рабочим диапазоном
насоса. Нужно задать допустимые минимальную и максимальную частоты, проверить охлаждение двигателя,
NPSH и отсутствие работы вне допустимой области характеристики.
Можно ли подобрать NES/NESO вместо Grundfos, Wilo или KSB?
Да, как возможный аналог оборудования того же класса, но не только по мощности или патрубкам.
Сравниваются подача, напор, NPSH, частота вращения, материалы, уплотнение, давление, габариты и фланцы.
Какие данные нужны для точного подбора?
Подача, напор, жидкость, температура, плотность и вязкость при отклонении от воды, давление на входе,
режим работы, питание, требуемые материалы, тип уплотнения и монтажные ограничения.
