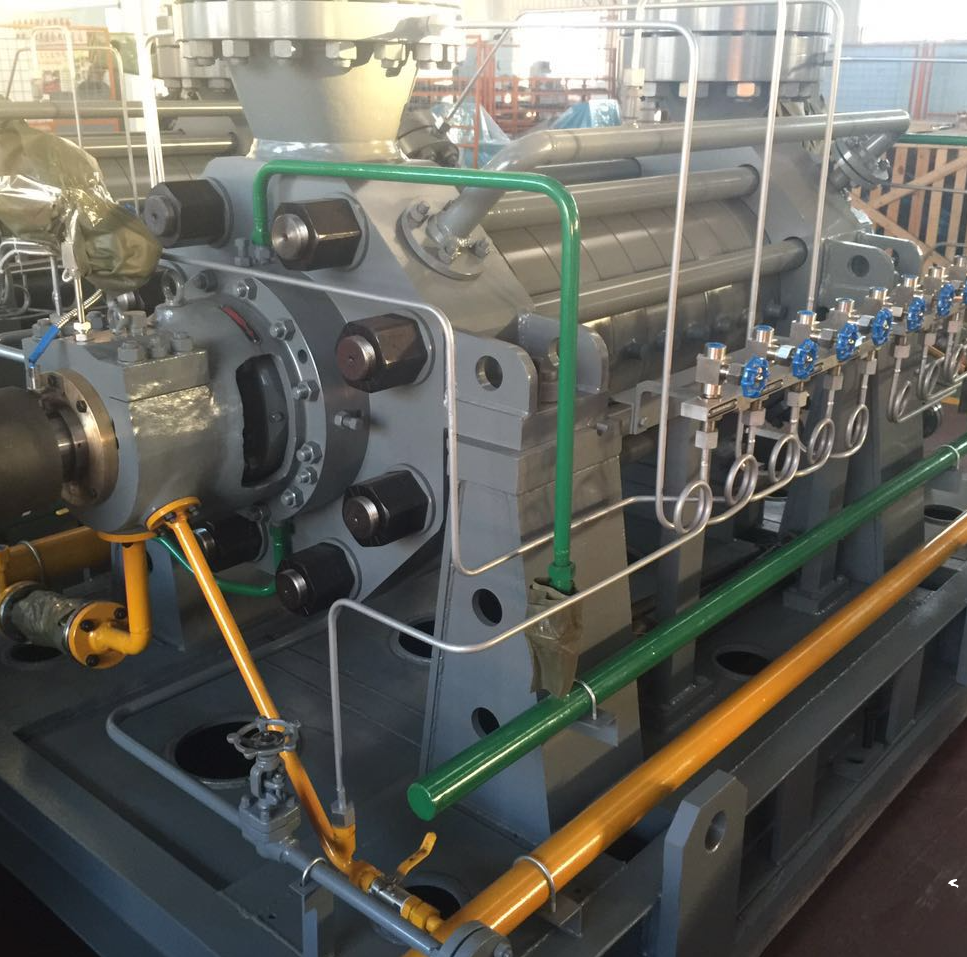

Секционные насосы высокого давления класса API 610 BB4 для энергетики, нефтяной, нефтехимической, химической, добывающей и металлургической промышленности. Подбираем исполнение по рабочей точке, жидкости, температуре, давлению, материалам и требованиям проекта.
BRM не выбирают только по максимальной подаче и напору. Насос проектируется под конкретную среду, рабочее давление, температуру, NPSH, схему уплотнения, материал деталей и требования к электродвигателю.
Стоимость рассчитывается по опросному листу. На цену влияют типоразмер, число ступеней, материалы, уплотнение, двигатель, КИП и вспомогательные системы.
Проверяем подачу, напор, рабочую область, NPSH, минимальный расход, мощность двигателя и режим эксплуатации.
Выбираем материалы проточной части, одинарное или двойное торцевое уплотнение, план API 682, охлаждение и контрольные приборы.
Подбираем BRM под новый проект или как замену существующего секционного насоса класса API 610 BB4 с проверкой присоединений и компоновки.
Серия BRM предназначена для работы с нейтральными и агрессивными жидкостями при высоких давлениях и температурах. Конкретное исполнение всегда проверяется по составу среды и режиму процесса.
В обозначении BRM указываются расчётная подача, напор одной ступени и количество ступеней. Но одинаковая рабочая точка может требовать разных материалов, уплотнений, подшипников и систем охлаждения.
Сопоставляем требуемые Q/H с полем серий BRM 13-35, 15-34, 20-34, 28-34, 28-46, 30-37, 35-60, 45-64, 55-72, 62-60, 62-95, 85-95, 100-75, 115-85 и проектными исполнениями увеличенной производительности.
В опубликованном каталожном поле представлены исполнения преимущественно с 3–12 ступенями. Точное количество определяется требуемым напором и выбранной гидравликой.
Согласовываем положение патрубков, монтаж на лапах или по центральной оси, материалы, торцевые уплотнения, систему смазки, охлаждение подшипников, двигатель и КИП.
Предельные значения относятся к серии и специальным проектным исполнениям. Фактические параметры конкретного насоса подтверждаются расчётом, кривой и опросным листом.
| Параметр | Значение | Что учитывать при подборе |
|---|---|---|
| Тип насоса | Горизонтальный многоступенчатый секционный насос с радиальным разъёмом, API 610 тип BB4 | Двухопорная конструкция; одинарное всасывание, для больших расходов возможно колесо двустороннего входа |
| Проектная подача | до 1150 м³/ч | Официальный предельный диапазон; опубликованное поле каталога охватывает примерно 4–350 м³/ч |
| Проектный напор | до 2400 м | Опубликованное поле каталога показано до 1600 м; расширенные параметры требуют проектного подтверждения |
| Количество ступеней | зависит от типоразмера; в каталожном поле 3–12 | Число ступеней выбирается по требуемому напору и характеристике одной ступени |
| Температура жидкости | до +210 °C; до +450 °C по запросу | Для горячих сред проверяются материалы, уплотнение, охлаждение и горячая центровка |
| Рабочее давление | до 160 бар; до 260 бар по запросу | Допустимое давление зависит от конструкции, материалов, температуры и фланцев |
| Рабочие колёса | закрытые; первая ступень с улучшенными антикавитационными свойствами | При низком кавитационном запасе возможно применение предвключённого шнека |
| Электродвигатель | двухполюсный, 50 Гц; IP54/IP55; класс F; IE2/IE3 | Мощность и исполнение выбираются под расчётную точку и условия проекта |
| Напряжение | 3×380 В, 6000 В, 10000 В | Другие варианты и высоковольтное исполнение согласуются при заказе |
| Присоединение | фланцы ANSI или DIN | Положение всасывающего и напорного патрубков выбирается по компоновке |
| Уплотнение вала | одинарное или двойное торцевое; камера ISO 21049 / API 682 | План обвязки выбирается по жидкости, температуре, давлению и требованиям к утечкам |
| Частотное регулирование | не заявлено как стандартная опция в предоставленных материалах | Применение ПЧ требует отдельной проверки допустимой скорости, минимального расхода, двигателя, ротора и вспомогательных систем |

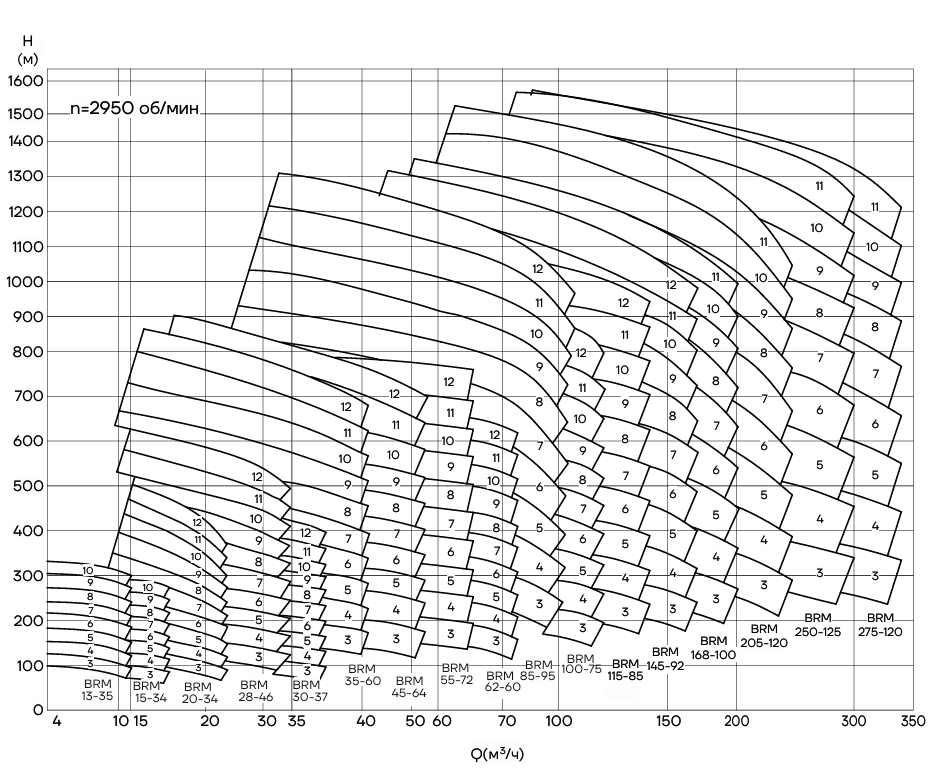

Общее поле каталога показывает группы BRM при частоте вращения около 2950 об/мин. Оно помогает определить подходящий типоразмер и ориентировочное число ступеней, но не заменяет проверку индивидуальной кривой.
Нажмите на изображение, чтобы открыть график крупно.

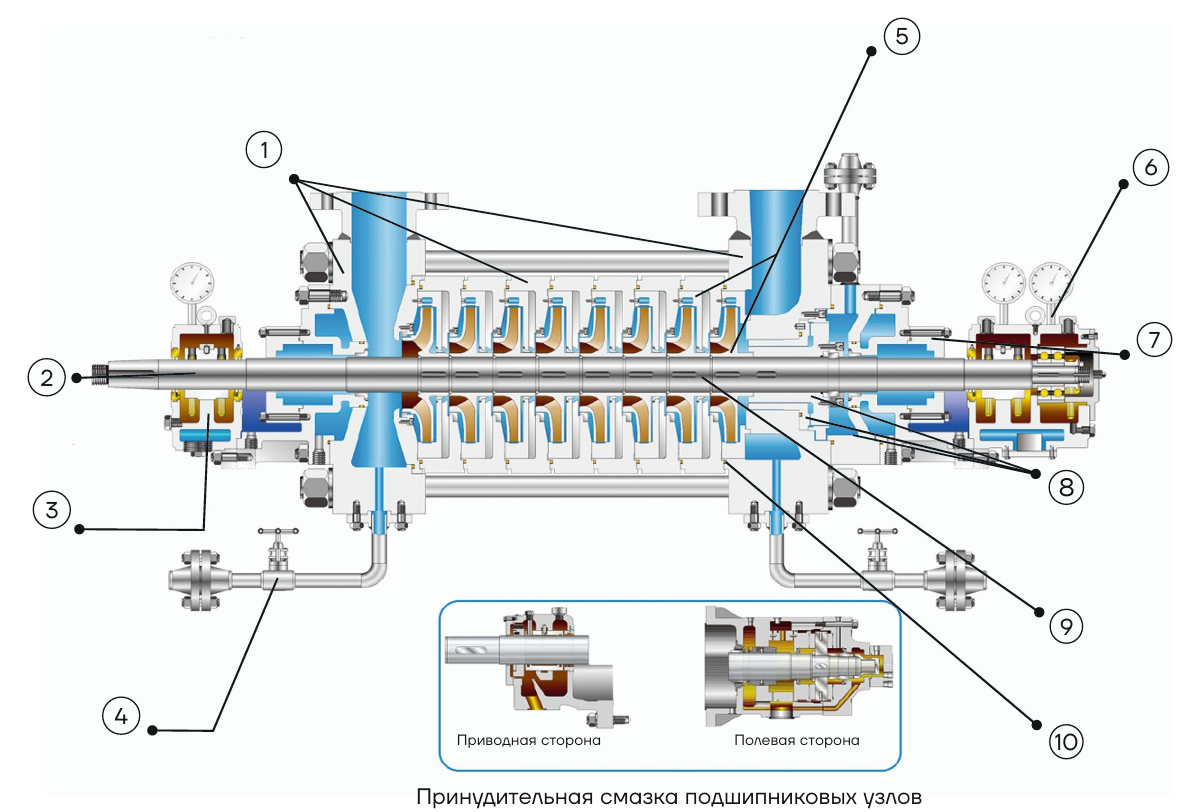

Корпуса всасывающей, промежуточных и напорной секций соединены стяжными элементами. Ротор расположен между подшипниковыми узлами, а осевые усилия компенсируются балансировочным механизмом.
Схема конструкции. Нажмите для увеличения.
Каталог предусматривает несколько классов материалов. Универсального исполнения для всех жидкостей нет: комплект материалов корпуса, колёс, направляющих аппаратов, вала, втулок, крепежа и прокладок задаётся проектом.

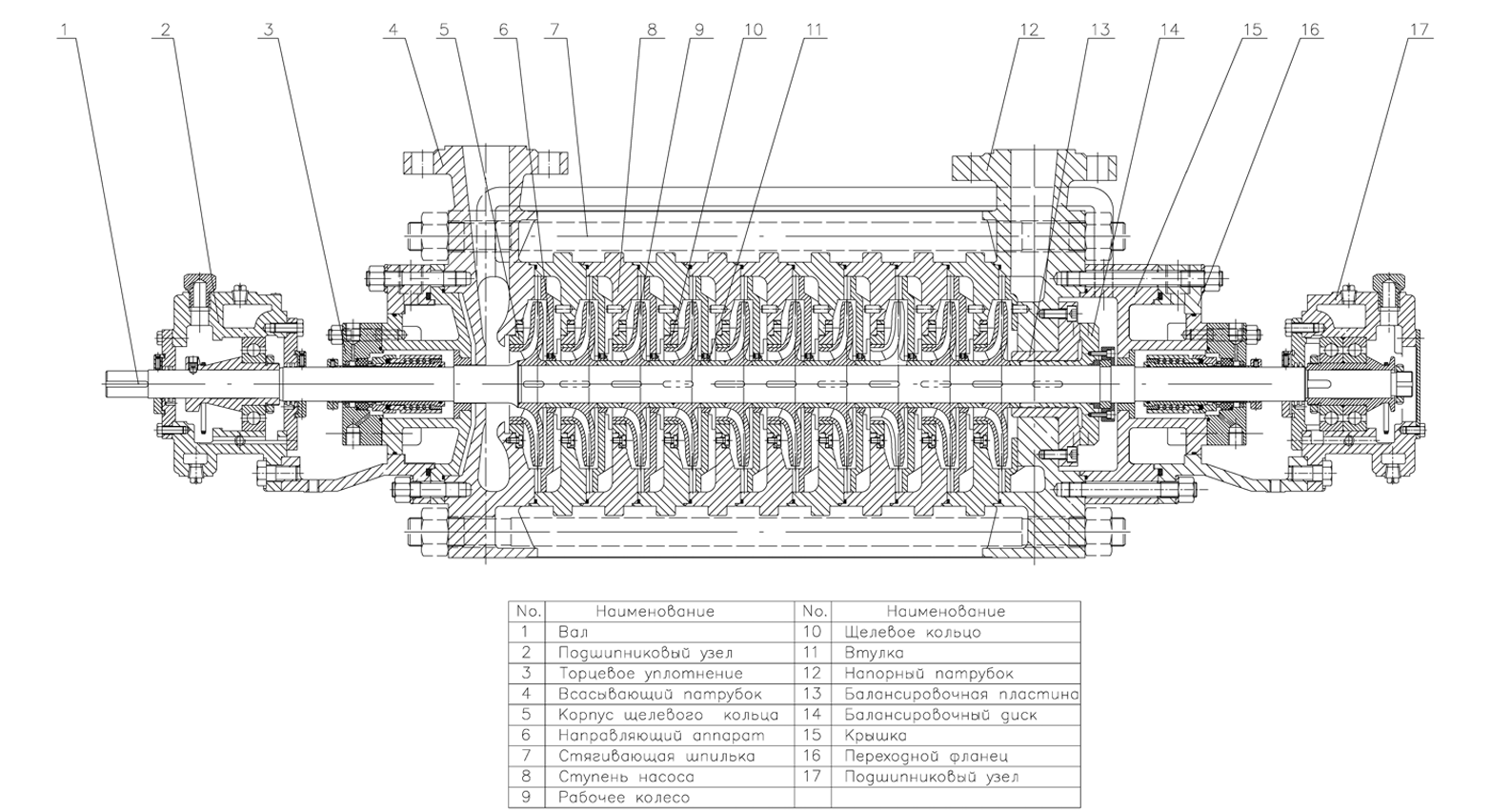

Деталировка основных узлов. Нажмите, чтобы открыть изображение крупно.
Одинарные или двойные. Размеры камеры соответствуют ISO 21049 и API 682. Предусмотрены штуцеры промывки, охлаждения, обогрева и затворной жидкости.
В каталоге показаны планы 11, 21, 23, 52, 53A и 53B. Выбор зависит от температуры, давления насыщенных паров, токсичности, загрязнённости и допустимости утечек.
По проекту доступны манометры, термометры или Pt100 для подшипников, а также датчики вибрации в трёх направлениях.
Надёжность высоконапорного агрегата зависит не только от насоса. Критичны фундамент, центровка, трубная обвязка, подпор на входе, минимальный расход, смазка, охлаждение и правильная последовательность пуска.
Проверяется доступный кавитационный запас системы. В каталоге расчёт включает атмосферное или системное давление, NPSHr, потери во всасывающей линии, давление насыщенных паров и запас Hs не менее 0,5 м.
Муфта проверяется после монтажа и подключения трубопроводов. Для температур примерно от +130 °C требуется окончательная горячая центровка после выхода на рабочую температуру.
Насос не должен работать ниже минимального расхода. Защита реализуется автоматическим клапаном или постоянным байпасом. Работа на минимальном расходе — не более 2 часов за 24 часа.
Рекомендуемая скорость — не более 2 м/с во всасывающем и 3 м/с в напорном трубопроводе. Трубы закрепляются на собственных опорах и не должны передавать усилия на фланцы насоса.
До запуска всасывающая линия, корпус и камера уплотнения должны быть полностью заполнены жидкостью, а воздух удалён. Сухой ход запрещён.
Проверяются направление вращения, масло, защитный кожух, показания манометров, ток двигателя, температура подшипников, вибрация и работа вспомогательных систем.
Замена по одной подаче, напору или похожему обозначению недостаточна. Для BB4 необходимо проверить гидравлику, компоновку, нагрузки, материалы, уплотнения, вспомогательные системы и присоединения.
Подача, напор, давление на входе и выходе, жидкость, температура, плотность, вязкость, состав примесей и режим работы.
Выбираем гидравлическую группу, число ступеней, рабочую область, NPSH, мощность и минимальный расход.
Материалы, вал, подшипники, смазка, охлаждение, торцевое уплотнение, план API 682, двигатель, муфта и КИП.
Фиксируем параметры, состав поставки, исключения, документы, цену, срок и данные, которые нужно согласовать до заказа.
В каталоге приведены диапазон, конструктивные исполнения, материалы, планы API 682, условия эксплуатации, NPSH, индивидуальные графики и габариты. В РЭ — требования к хранению, фундаменту, центровке, трубопроводам, запуску, обслуживанию и ремонту.
Рабочее поле, маркировка, конструкция, материалы, планы уплотнений, NPSH, графики и габаритно-присоединительные размеры.
Монтаж, фундамент, центровка, трубная обвязка, минимальный расход, заполнение, пуск, контроль, техническое обслуживание и ремонт.
Пришлите опросный лист, datasheet, рабочую точку или данные старого насоса. Проверим применимость BRM, подготовим техническое предложение, цену и срок поставки.
