Native • скважинные насосы 3ʺ

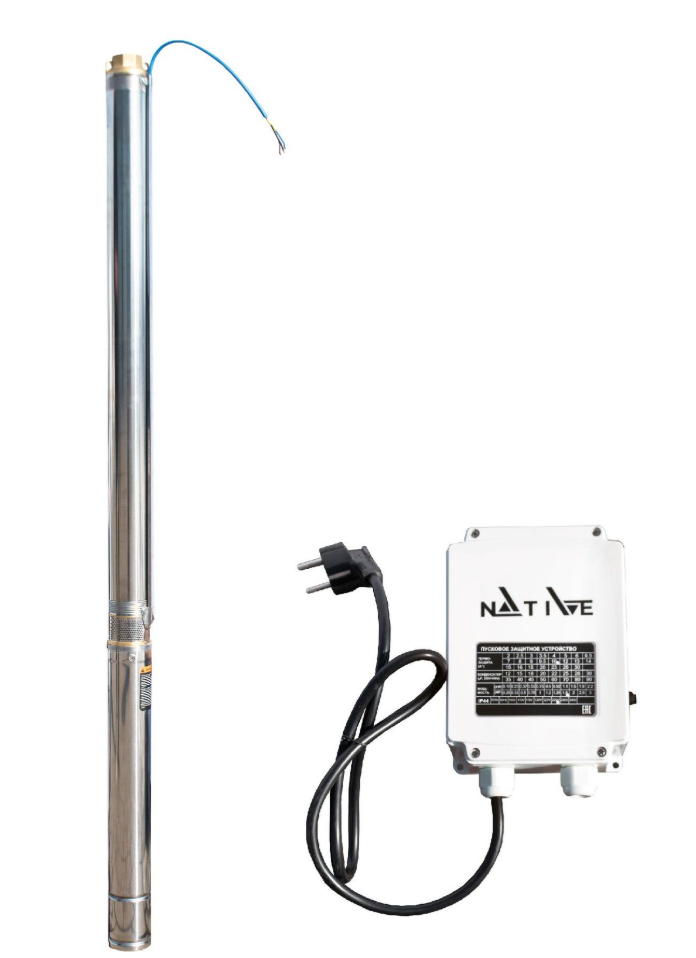

Native-NBH — компактный скважинный насос 3ʺ
Многоступенчатый погружной насос Native-NBH для скважин, колодцев, цистерн, водоснабжения частных домов, полива и ирригации. Подбираем модель по рабочей точке: расходу, напору, глубине погружения и условиям воды.
до 90 л/минмаксимальный расход по модели
до 106 ммаксимальный напор при Q = 0
1~230 Впитание, 50 Гц
IPX8погружное исполнение
Native-NBH
3ʺ насос Ø78 мм для чистой воды
3ʺ насос Ø78 мм для чистой воды
G 1 / G 1¼
резьба зависит от модели
резьба зависит от модели
5–70 мглубина погружения
+3…+40 °Cтемпература воды
pH 6,5–8,5допустимый диапазон среды
4×1,5 мм²кабель электроподключения
Назначение
Скважинный насос Native-NBH для воды из скважин, колодцев и ёмкостей
Раздел помогает быстро сориентироваться в подборе, поставке, характеристиках, рабочем поле, габаритах, руководстве и вариантах замены насоса Native-NBH.
Native-NBH — компактный многоступенчатый скважинный насос в 3-дюймовом исполнении для перекачивания чистой воды из скважин, колодцев и цистерн. Насос применяют в системах бытового водоснабжения, полива и ирригации, когда нужно получить стабильную подачу воды при ограниченном диаметре источника. Для корректного выбора важно смотреть не только максимальный напор или максимальный расход, а рабочую точку: требуемый расход в м³/ч или л/мин, суммарный напор, глубину установки, потери в трубопроводе, качество воды и требуемое присоединение. Если нужно заменить старый насос, пришлите модель, фото шильдика или параметры — подберём Native-NBH либо близкую замену с проверкой по гидравлической характеристике, габаритам и условиям эксплуатации.
Применение
Где применяются насосы Native-NBH
Серия ориентирована на чистую воду без абразивных частиц. Для песчаных скважин и сложных условий лучше отдельно проверить исполнение и альтернативы.
01
Скважины малого диаметра
3ʺ исполнение удобно там, где стандартный 4ʺ насос не проходит по обсадной трубе.
02
Водоснабжение дома
Подача воды на бытовые точки, накопительные ёмкости и системы автоматики.
03
Колодцы и цистерны
Перекачивание чистой воды из резервуаров при соблюдении требований к погружению.
04
Полив участка
Подача воды на садовый полив, оросительные линии и хозяйственные нужды.
05
Ирригация
Подбор по расходу, напору и допустимому числу точек водоразбора.
06
Замена старого насоса
Сравниваем по шильдику, кривой, наружному диаметру, резьбе, мощности и глубине установки.
07
Питьевое водоснабжение
В конструкции предусмотрены материалы, контактирующие с водой, устойчивые к коррозии.
08
Компактные системы
Решение для объектов, где важны небольшие габариты и наружный диаметр Ø78 мм.
Подбор
Как выбрать Native-NBH под рабочую точку
Модель подбирается по расчетному расходу и напору, а затем проверяется по диаметру, резьбе, питанию, качеству воды и глубине погружения.
Что нужно для подбора
- Требуемый расход, м³/ч или л/мин.
- Полный напор: глубина, высота подъёма, давление в системе и потери в трубе.
- Диаметр скважины или обсадной трубы.
- Глубина установки насоса и динамический уровень воды.
- Качество воды: песок, механические примеси, pH.
- Нужное присоединение: G 1 или G 1¼.
- Фото шильдика старого насоса, если нужна замена.
| Модель | Мощность | Ток | Макс. расход | Макс. напор | Питание | Резьба |
|---|---|---|---|---|---|---|
| NBH3 2,5-62 | 0,55 кВт | 5,4 А | 60 л/мин | 62 м | 1~230 В, 50 Гц | G 1 |
| NBH3 2,5-83 | 0,75 кВт | 6,2 А | 60 л/мин | 83 м | 1~230 В, 50 Гц | G 1 |
| NBH3 2,5-106 | 1,1 кВт | 7,9 А | 60 л/мин | 106 м | 1~230 В, 50 Гц | G 1 |
| NBH3 4-82 | 0,92 кВт | 7,3 А | 90 л/мин | 82 м | 1~230 В, 50 Гц | G 1¼ |
Максимальные значения не являются рабочей точкой. Насос выбирают по кривой так, чтобы требуемый расход и напор попадали в рабочую область конкретной модели.
Характеристики
Технические характеристики Native-NBH
Параметры ниже используются для первичной проверки применимости. По проекту модель дополнительно сверяется с руководством и рабочей характеристикой.
| Параметр | Значение для Native-NBH | Что важно при подборе |
|---|---|---|
| Тип насоса | Компактный многоступенчатый скважинный насос в 3ʺ исполнении | Проверить наружный диаметр и возможность монтажа в скважину. |
| Перекачиваемая жидкость | Чистая вода; твёрдые примеси не более 0,01%, размер частиц не более 0,2 мм | При песке или загрязнениях нужен отдельный подбор исполнения. |
| Температура воды | от +3 °C до +40 °C | Не применять для горячей воды и сред вне допустимого диапазона. |
| pH среды | 6,5–8,5 | При отклонениях проверить совместимость материалов. |
| Глубина погружения | 5–70 м | Сверить динамический уровень и монтажную глубину. |
| Степень защиты | IPX8 | Погружное исполнение, монтаж по руководству. |
| Класс изоляции | B | Проверить условия питания и защиту двигателя. |
| Электропитание | 1~230 В / 50 Гц | Нужна корректная автоматика и защита от токовой перегрузки. |
| Кабель | 4×1,5 мм² | Длину и подключение сверить по конкретной поставке. |
| Материалы | Корпус и вал — нержавеющая сталь, рабочие колёса — композитный материал | Важны качество воды и отсутствие абразива. |
Рабочее поле
Расход, напор и подбор модели Native-NBH

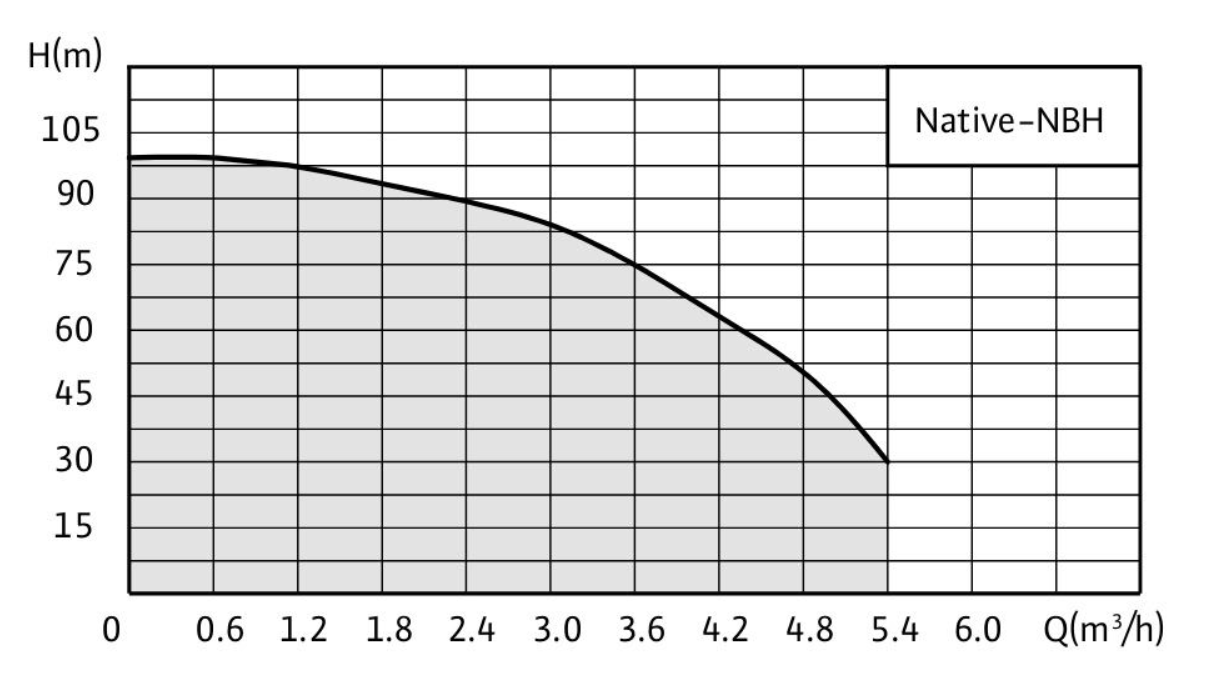

График рабочего поля показывает, как меняется напор при разном расходе. Поэтому модель нельзя выбирать только по максимальному напору: при фактической подаче рабочая точка будет ниже максимального значения.
Сначала считаем расход
Количество точек водоразбора, полив, накопительная ёмкость и требуемый режим работы.
Затем считаем напор
Глубина, высота подъёма, давление на выходе, потери в трубопроводе и арматуре.
Проверяем источник
Дебит скважины, динамический уровень, диаметр обсадной трубы и качество воды.
Сверяем модель
Резьба, мощность, ток, кабель, пусковой блок и совместимость с автоматикой.
Конструкция
Конструкция, материалы и маркировка Native-NBH
Ключевая задача конструкции — компактный диаметр, многоступенчатая гидравлика и устойчивость контактирующих с водой деталей к коррозии.
Основные узлы
Насосная часть, электродвигатель, вал, рабочие колёса, встроенный обратный клапан, напорное присоединение и кабель электроподключения.
Материалы
Корпус насоса и вал выполнены из нержавеющей стали, рабочие колёса — из композитного материала, электродвигатель заполнен маслом, применяемым для безопасного контакта с питьевым водоснабжением.
Маркировка
Пример: NBH3 2,5-62. NBH — тип насоса, 3 — диаметр гидравлической части в дюймах, 2,5 — номинальная подача в м³/ч, 62 — максимальный напор при Q = 0 м³/ч.
Габариты
Габариты и присоединения Native-NBH
При замене старого насоса важно сравнивать не только расход и напор, но и длину, монтажный размер, резьбу и диаметр корпуса.
| Модель | Размер A, мм | Размер B, мм | DN / резьба | Наружный диаметр |
|---|---|---|---|---|
| NBH3 2,5-62 | 1005 | 613 | G 1 | Ø78 мм |
| NBH3 2,5-83 | 1176 | 752 | G 1 | Ø78 мм |
| NBH3 2,5-106 | 1425 | 916 | G 1 | Ø78 мм |
| NBH3 4-82 | 1255 | 798 | G 1¼ | Ø78 мм |
Замена
Замена Native-NBH и подбор аналогов
Аналог подбирается не по названию серии, а по рабочей точке, габаритам, диаметру, материалам, присоединению, питанию и условиям эксплуатации.
Когда можно заменить
Если совпадают расход и напор в рабочей точке, диаметр проходит в скважину, резьба совместима, питание 1~230 В подходит, а качество воды соответствует требованиям.
Что проверить обязательно
Дебит скважины, динамический уровень, глубину установки, наружный диаметр, длину насоса, допустимые примеси, ток, автоматику и защиту двигателя.
Когда нужен точный подбор
Если старая модель снята, нет графика, скважина пескует, нестабильное напряжение или требуется совместимость с существующим блоком автоматики.
Возможность замены определяется по рабочей точке, материалам, присоединениям, габаритам, электродвигателю, управлению и условиям эксплуатации. Полной взаимозаменяемости без проверки не обещаем.
Документы
Документы и материалы по Native-NBH
В блоке оставлены только фактически предоставленные материалы: фото, рабочее поле и руководство. Лишние кнопки деклараций и видео не добавлены.
Руководство Native-NBH
PDF для проверки монтажа, подключения и эксплуатации.
Рабочее поле
График расхода и напора для первичного выбора модели.
Фото насоса
Изображение для карточки, страницы и коммерческого предложения.
Опросный лист
Отправьте расход, напор, глубину, диаметр скважины и фото шильдика.
FAQ
Вопросы о подборе Native-NBH
Ответы закрывают основные коммерческие и инженерные запросы: подбор, замена, характеристики, рабочее поле и документы.
Как подобрать насос Native-NBH?
Нужно определить расход, полный напор, глубину погружения, диаметр скважины, качество воды и требуемое присоединение. После этого модель сверяется по рабочей характеристике.
Какие параметры нужны для подбора?
Расход, напор, глубина, динамический уровень воды, диаметр обсадной трубы, длина магистрали, количество точек водоразбора, качество воды, напряжение и фото шильдика старого насоса.
Можно ли подобрать Native-NBH по старой модели?
Да. Желательно прислать точную модель, фото шильдика и условия монтажа. Если старого графика нет, подбор выполняется по фактическим расходу и напору.
Native-NBH подходит для питьевой воды?
Насос применяется для чистой воды, а детали, контактирующие с жидкостью, выполнены из коррозионностойких материалов. Условия воды нужно сверить по pH, температуре и количеству примесей.
Что важнее при выборе: расход или напор?
Важна рабочая точка — сочетание расхода и напора. Максимальный напор указан при нулевой подаче, а максимальный расход — при другом режиме, поэтому выбирать только по одному числу нельзя.
Можно ли использовать Native-NBH для воды с песком?
Для Native-NBH указана чистая вода с ограничением по твёрдым примесям. Если скважина содержит песок, нужно отдельно проверять условия или рассматривать исполнение для более сложной воды.
Какая глубина погружения допустима?
Для Native-NBH указан диапазон 5–70 м. При подборе также учитывают динамический уровень и условия охлаждения электродвигателя.
Чем отличается NBH3 2,5 от NBH3 4?
В маркировке 2,5 и 4 отражают номинальную подачу в м³/ч. Модели отличаются расходом, напором, мощностью, током и резьбой.
Какие документы есть по Native-NBH?
На странице размещены руководство по монтажу и эксплуатации, изображение рабочего поля и фото насоса. Дополнительные документы можно запросить при подборе.
Можно ли подобрать аналог Native-NBH?
Да, но только после проверки рабочей точки, диаметра, длины, резьбы, материалов, электропитания, качества воды и условий эксплуатации.
Что входит в комплект поставки?
Насос со свободным концом кабеля, внешний пусковой блок с конденсатором и защитой от токовой перегрузки, инструкция по монтажу и эксплуатации.
Как проверить, подойдёт ли насос по габаритам?
Сравните наружный диаметр Ø78 мм, длину по модели, размер B, присоединение DN и фактический внутренний диаметр обсадной трубы.
Инженерный подбор
Отправьте параметры — подберём Native-NBH под вашу рабочую точку
Пришлите расход, напор, глубину скважины, диаметр обсадной трубы, качество воды и фото шильдика старого насоса. Проверим модель, габариты, присоединение и условия эксплуатации.
