AIKON PBS · установки повышения давления
Комплектные установки повышения давления AIKON PBS
Частотно-регулируемые насосные станции на базе вертикальных многоступенчатых насосов CDM для поддержания стабильного давления в системах зданий, производств, муниципальных объектов и систем орошения.
Частотное регулирование На базе насосов CDM Защита от сухого хода Для зданий и промышленности
до 330 м³/ч подача
до 182 м напор
до 37 кВт мощность
PN16 PN25 опция
Задача оборудования
PBS поддерживает давление воды даже при переменном расходе
Установка работает как готовый узел повышения давления: несколько насосов, коллекторы, запорная арматура, датчики давления и частотное управление объединены в одну систему. Это удобно для объектов, где давление должно оставаться стабильным утром, днём, ночью и при пиковом водоразборе.
Стабильное давление
Станция поддерживает заданное давление на выходе и автоматически адаптирует работу насосов под текущий расход воды.
Резервирование насосов
В установке может быть несколько насосов. Рабочая схема и количество насосов подбираются под расход, напор и требования к резерву.
Готовый узел для монтажа
Оборудование поставляется как комплектная станция, что сокращает объём сборки на объекте и упрощает запуск системы.
Где применяются AIKON PBS
Для водоснабжения зданий, производств и территорий
PBS выбирают там, где одиночного насоса недостаточно, а объекту нужна автоматическая станция повышения давления с частотным регулированием и защитой оборудования.
Промышленные объекты
Машиностроение, пищевая промышленность, химические производства, технологическое водоснабжение и подпиточные системы.
Коммерческие здания
Офисные центры, гостиницы, торговые здания, административные комплексы и объекты с переменным водоразбором.
Общественные учреждения
Больницы, школы, университеты, аэропорты и другие объекты, где важны надёжность и предсказуемая работа системы.
Муниципальное водоснабжение
Высотные здания, жилые районы, учебные заведения, офисные здания и узлы повышения давления в городских сетях.
Системы орошения
Полив парков, игровых площадок, садов, ферм и территорий, где расход воды меняется по зонам и расписанию.
Инженерная модернизация
Замена устаревших насосных групп, переход на частотное регулирование и снижение риска просадки давления в сети.
Рабочие параметры
Основные характеристики AIKON PBS
Значения зависят от выбранной модели насосов CDM, количества насосов и исполнения станции. Для точного подбора нужны расход, требуемое давление, давление на входе и режим работы объекта.
| Параметр | Значение для серии PBS | Комментарий для подбора |
|---|---|---|
| Тип оборудования | Комплектная частотно-регулируемая установка повышения давления | Pressure Boosting System — готовая насосная станция для поддержания давления воды |
| Насосная часть | Вертикальные многоступенчатые насосы CDM / CDMF | Конкретная модель насоса определяется по рабочей точке и требованиям к материалам |
| Подача | До 330 м³/ч | Не является параметром каждой модели; рассчитывается по суммарной работе установки |
| Напор | До 182 м | Подбирается по требуемому давлению на выходе с учётом потерь в системе |
| Мощность | До 37 кВт | Зависит от модели насосов и количества агрегатов в составе станции |
| Рабочее давление | PN16 стандартно, PN25 опционально | Давление выбирается под проектные условия и арматуру системы |
| Температура жидкости | Стандартное исполнение: +5…+70 °C | Высокотемпературное исполнение доступно по запросу и требует проверки комплектации |
| Питание | 3 × 380 В | Тип подключения указывается в маркировке установки |
| Условия помещения | Закрытое отапливаемое помещение, окружающая среда +5…+40 °C | Максимальная относительная влажность — до 95%, высота над уровнем моря — до 1000 м |
| Защита от сухого хода | Датчики давления на всасывающем коллекторе или реле давления | При подпоре менее 1 бара тип защиты нужно согласовать при заказе |
Важно: максимальные значения серии нельзя переносить на каждую установку PBS. Для коммерческого предложения
нужно рассчитать конкретную рабочую точку: расход, напор, давление подпора, резервирование и материал исполнения.
Конструкция установки
Комплектная станция на общей раме с коллекторами и автоматикой
PBS проектируется как готовый узел повышения давления. В составе установки используются насосы, коллекторы, запорная арматура, обратные клапаны, манометры, датчики давления и элементы управления.
- Насосы CDM / CDMF в количестве, рассчитанном под объект.
- Всасывающий и напорный коллекторы.
- Запорная арматура и обратные клапаны на насосных линиях.
- Датчики давления для управления и защиты от сухого хода.
- Частотное регулирование для плавного поддержания давления.
- Мембранный бак и манометры — в зависимости от комплектации.

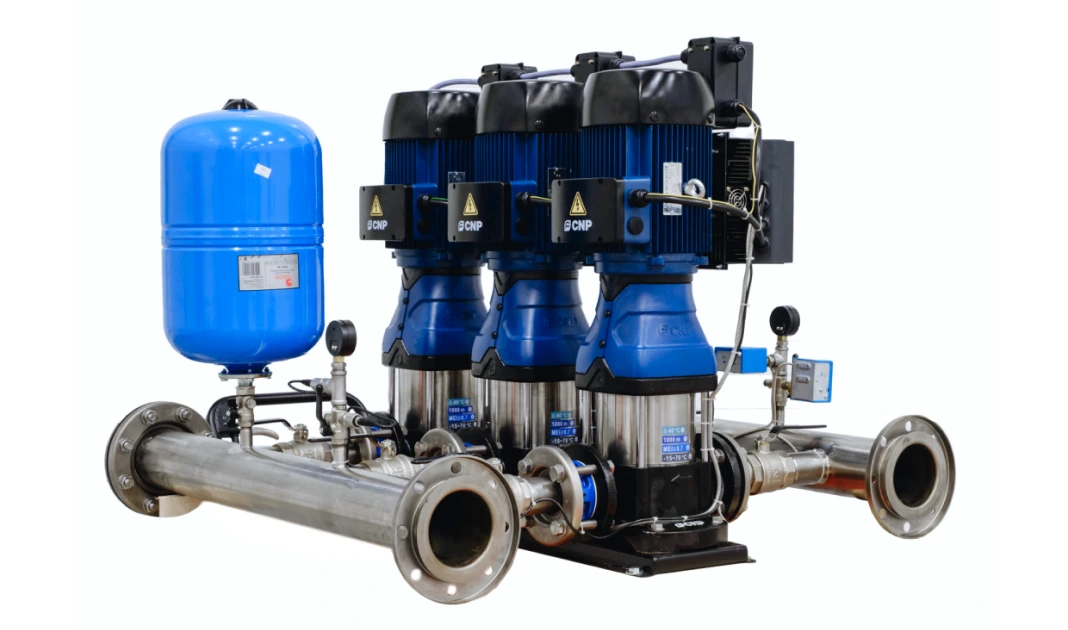

Общий вид установки повышения давления AIKON PBS

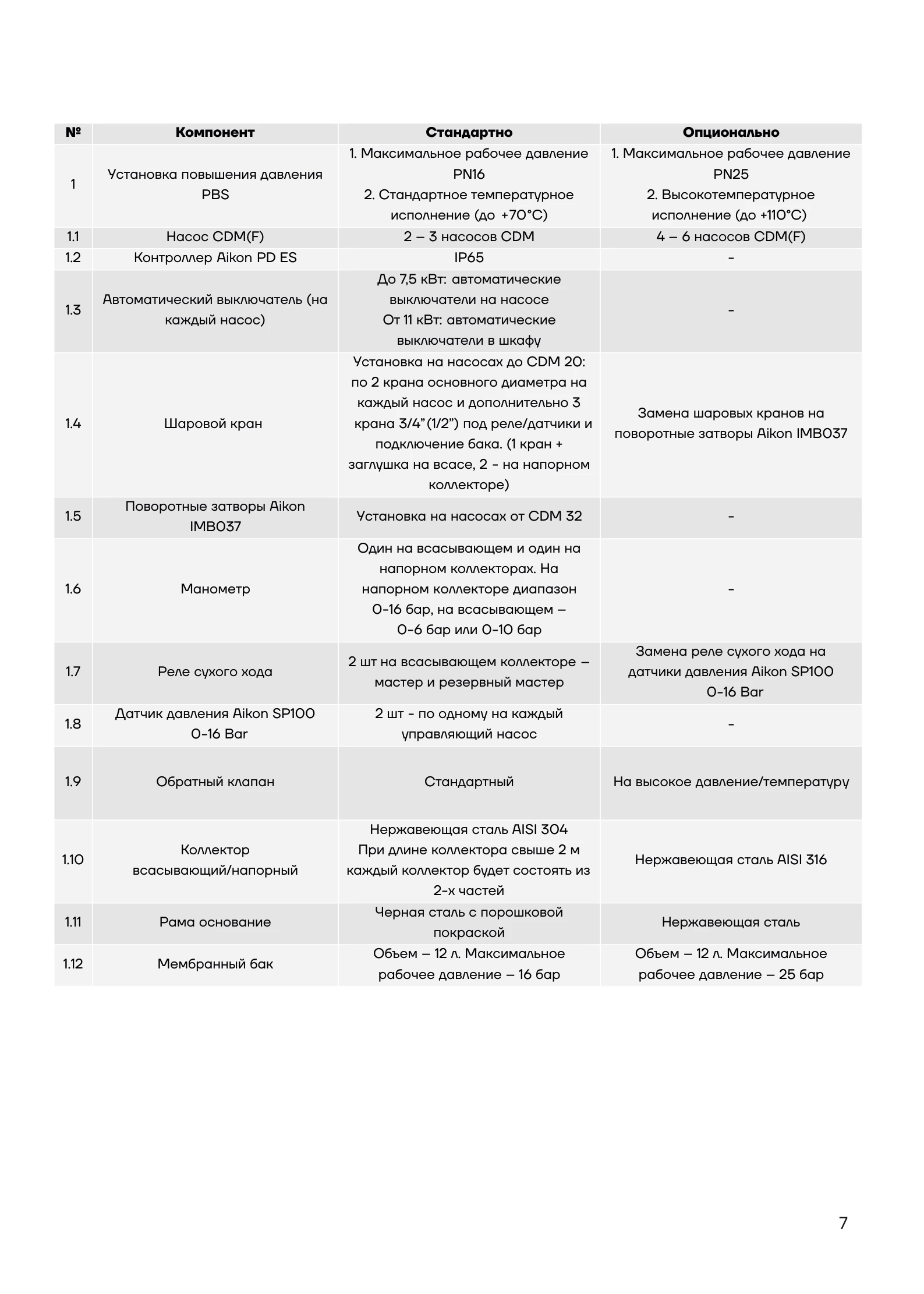

Конструкция и основные компоненты PBS
Автоматизация
Частотное управление снижает скачки давления и повышает комфорт эксплуатации
В отличие от простой схемы «вкл/выкл», частотное регулирование позволяет плавно менять производительность насосов и поддерживать давление ближе к заданному значению.
Датчик считывает давление
Система контролирует давление в напорной линии и сравнивает его с установленным значением.
Контроллер управляет насосами
При росте потребления подключаются дополнительные насосы, при снижении — часть насосов разгружается.
ПЧ регулирует скорость
Частотное управление помогает уменьшить резкие пуски, гидроудары и лишнее энергопотребление.
Защита отключает установку
При недостаточном давлении на входе срабатывает защита от сухого хода, чтобы не повредить насосы.
Как читать обозначение
Маркировка AIKON PBS
Маркировка показывает тип установки, количество насосов, модель насосной части, температурное исполнение, давление, тип присоединения и питание.
PBS 3 CDM5-4 C16-F-S
| Фрагмент | Расшифровка | Что означает для проекта |
|---|---|---|
| PBS | Установка повышения давления | Комплектная насосная станция Pressure Boosting System |
| 3 | Количество насосов | Может отличаться в зависимости от расхода, резерва и схемы работы |
| CDM5-4 | Модель насосной части | Определяет рабочее поле, напор, мощность и габариты станции |
| C | Стандартное температурное исполнение | Для рабочей среды в стандартном диапазоне |
| 16 | Номинальное давление 16 бар | Для повышенных требований применяется исполнение PN25 по запросу |
| F | Круглый фланец | Тип присоединения к трубопроводу; также возможны резьбовые исполнения |
| S | Подключение 3 × 380 В | Проверяется по электроснабжению объекта и проекту щита управления |
Подбор и стоимость
Чтобы рассчитать цену PBS, нужны параметры системы
Установка повышения давления не выбирается только по диаметру трубы или мощности двигателя. Для корректного предложения нужно понять гидравлику объекта, режим потребления и требования к резервированию.
Расход воды
Нужен расчётный расход в м³/ч: средний, пиковый и, если есть, ночной минимальный режим.
Требуемое давление
Укажите давление на выходе установки или требуемый напор с учётом потерь в трубопроводе.
Давление на входе
Важно знать минимальное и максимальное давление подпора. При подпоре менее 1 бара нужна отдельная проверка защиты.
Количество насосов
Схема 2, 3, 4, 5 или 6 насосов зависит от расхода, резерва, места установки и требований заказчика.
Электропитание
Стандартно в маркировке указывается 3 × 380 В. Для проекта нужно проверить доступную мощность и ввод.
Материалы и среда
Для питьевой воды, технической воды и специальных сред могут потребоваться разные материалы и уплотнения.
Для заявки достаточно прислать: расход, требуемое давление, давление на входе, назначение объекта,
температуру воды, питание, желаемое количество рабочих и резервных насосов, а также ограничения по габаритам.
Проектная логика
PBS удобнее, чем собирать насосную группу из отдельных компонентов
На объекте важна не только цена насосов, но и работа системы в сборе: автоматика, защита, обвязка, настройка давления и возможность обслуживания.
Меньше ошибок при комплектации
В одном решении уже предусмотрены насосы, коллекторы, датчики, запорная арматура, обратные клапаны и логика управления. Это снижает риск несовместимости компонентов.
Проще согласовать с проектом
Подбор ведётся от рабочей точки и требований объекта: расхода, давления, подпора, температуры, питания и резервирования.
Быстрее монтаж и запуск
Комплектная установка требует меньше сборочных операций на площадке, чем насосная группа, собранная из отдельных элементов.
Удобнее обслуживать
Компоненты расположены в едином узле, что упрощает осмотр, проверку арматуры, датчиков давления, мембранного бака и насосов.
Монтажные требования
Что проверить перед установкой PBS
Для стабильной работы важно заранее проверить помещение, трубопроводы, подпор, электрическое подключение и защиту от сухого хода.
Ключевые требования
Установка стандартного исполнения должна размещаться в закрытом отапливаемом помещении. Нельзя запускать насосы без воды: сухой ход повреждает торцевые уплотнения.
Помещение
Температура окружающей среды +5…+40 °C, относительная влажность до 95%, высота над уровнем моря до 1000 м.
Подпор на входе
Нужно указать диапазон давления подпора. Если подпор низкий, защита от сухого хода подбирается отдельно.
Гидравлика
Перед пуском проверяют запорную арматуру, фланцевые соединения, заполнение насосов водой и удаление воздуха.
Электрика
Проверяют питание, заземление, направление вращения насосов и корректность подключения автоматики.
Мембранный бак
Давление воздуха в баке настраивается под заданное давление системы перед вводом установки в работу.
Пусконаладка
Настраивают давление включения, выходное давление, параметры частотного управления и защитные функции.
Документация
Каталог и руководство AIKON PBS
Документы можно использовать для проектировщиков, службы эксплуатации, отдела закупки и подготовки технического задания на подбор установки.
Каталог AIKON PBS
Технические данные, назначение, состав установки, рабочие параметры и материалы для предварительного выбора.
Руководство по эксплуатации
Монтаж, подключение, требования к помещению, пуск, эксплуатация, защита и обслуживание PBS.
FAQ
Частые вопросы по установкам повышения давления PBS
PBS — это комплектная установка повышения давления. В неё входят насосы, коллекторы,
арматура, датчики давления и система управления. Это не одиночный насос, а готовый узел для системы водоснабжения.
Нет. Мощность — следствие подбора, а не главный исходный параметр. Сначала нужны расход,
требуемое давление, давление на входе, температура воды, схема резервирования и условия монтажа.
Для серии указывается диапазон до 330 м³/ч. Это максимальное значение линейки,
а не параметр каждой станции. Конкретная подача зависит от выбранных насосов и их количества.
Да, в PBS предусмотрена защита от сухого хода. При низком давлении подпора тип защиты
нужно согласовать отдельно: могут применяться датчики давления или реле давления.
Стандартное исполнение рассчитано на установку в закрытом отапливаемом помещении.
Нужно обеспечить доступ для обслуживания, корректное подключение трубопроводов,
электропитание и защиту от работы без воды.
Цена зависит от расхода, напора, количества насосов, мощности, исполнения PN16 или PN25,
типа присоединения, материалов, автоматики, комплектации шкафа и дополнительных требований проекта.
Подберём AIKON PBS под вашу рабочую точку
Пришлите расход, требуемое давление, давление на входе, назначение объекта и желаемое резервирование. Мы рассчитаем подходящую установку повышения давления, проверим комплектацию и подготовим предложение.
