AIKON CMB / CMB G • подбор • цена • поставка

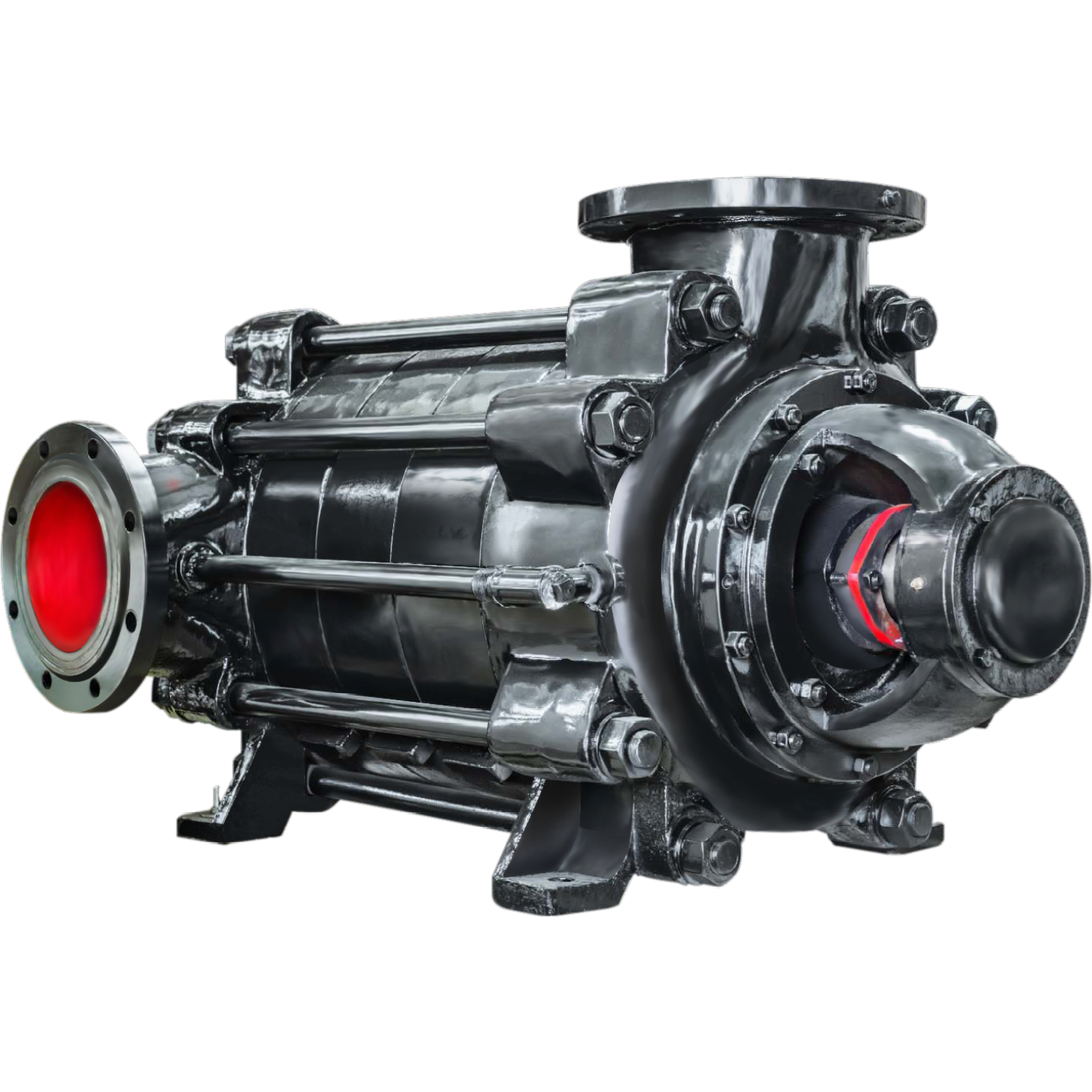

Горизонтальные многоступенчатые насосы AIKON CMB и CMB G
Секционные центробежные насосы для высоких напоров, водоснабжения, повышения давления, пожаротушения и промышленных систем. Подбираем исполнение по рабочей точке, температуре, давлению, жидкости, материалам и расположению патрубков.
CMB: Side-Top, до +80 °C CMB G: Top-Top, до +120 °C Закрытые рабочие колёса
/FOTO.png)
до 850 м³/чдиапазон подач серии
до 1050 ммаксимальный напор серии
до 2000 кВтмощность двигателя по исполнению
до 10,0 МПарабочее давление для легированной стали
Коммерческая часть
Купить AIKON CMB без ошибки в рабочей точке и исполнении
Серия поставляется под конкретную задачу. Цена зависит не только от подачи и напора, но и от количества ступеней, материала корпуса, уплотнения, двигателя, давления и температурного исполнения.
Нужен подбор
Проверим поле характеристик, число ступеней, NPSH, давление на входе, мощность двигателя и запас по режиму.
Нужна замена
Сопоставим старый насос по рабочей точке, патрубкам, габаритам, материалам, уплотнению и параметрам двигателя.
Нужны документы
Каталог содержит модельный ряд, графики, конструкцию, материалы, рабочие параметры и габаритные данные.
Для запроса цены достаточно указать требуемую подачу, напор, жидкость, температуру, давление на входе, напряжение питания и режим работы. Если есть старый насос, приложите фото шильдика.
Применение
Высокий напор для инженерных и промышленных систем
AIKON CMB выбирают для чистых жидкостей, когда одноступенчатого насоса недостаточно по напору, а системе требуется секционная многоступенчатая конструкция.
Водоснабжение
Магистральная подача воды, насосные станции и протяжённые сети с высокими потерями давления.
Повышение давления
Промышленные и коммунальные системы, где требуется высокий суммарный напор.
Пожаротушение
Основные насосы в составе проектных установок с подбором по расчётной подаче и давлению.
Полив и орошение
Подача воды на большие расстояния и в сети с существенным геодезическим подъёмом.
Промышленность
Технологическое водоснабжение, циркуляционные контуры и общепромышленные процессы.
Откачивание из шахт
Высоконапорная перекачка чистой или подготовленной воды при корректном подборе материалов.
Системы отопления
Проектные контуры с проверкой температуры, давления, уплотнения и режима эксплуатации.
Подача морской воды
Только в совместимом материальном исполнении после проверки химического состава среды.
Не для загрязнённых сред
Серия рассчитана на чистые жидкости, близкие к воде по плотности и вязкости. Абразивные и твёрдые включения требуют другого типа насоса.
Выбор серии
CMB или CMB G: главное отличие в температуре и компоновке патрубков
Финальное исполнение выбирают по температуре, давлению, жидкости, требуемому ресурсу, расположению трубопроводов и условиям обслуживания.
C
AIKON CMB
Стандартный горизонтальный многоступенчатый секционный насос.
- температура перекачиваемой среды до +80 °C;
- расположение патрубков Side-Top;
- всасывающий патрубок направлен в сторону;
- напорный патрубок направлен вверх.
G
AIKON CMB G
Высокотемпературное исполнение секционного насоса.
- температура перекачиваемой среды до +120 °C;
- стандартное расположение патрубков Top-Top;
- всасывающий и напорный патрубки направлены вверх;
- вариант Side-Top доступен по запросу.
Дополнительные каталожные обозначения семейства
CMB S
Секционный высоконапорный насос с пониженной осевой нагрузкой.
CMB F / CMB SF
Нефтехимические исполнения; вариант SF также предусматривает пониженную осевую нагрузку.
CMB SG
Питательное исполнение с пониженной осевой нагрузкой.
Доступность конкретного исполнения, материалов и уплотнения уточняется при подборе и фиксируется в спецификации заказа.
Технические характеристики
Параметры серии для предварительного подбора
Максимальные значения относятся к линейке в целом. Параметры конкретной модели определяются типоразмером, числом ступеней, частотой вращения, материалом и электродвигателем.
| Параметр | Значение | Что учитывать при подборе |
|---|---|---|
| Тип насоса | Горизонтальный многоступенчатый секционный центробежный | Нормально всасывающий, не самовсасывающий |
| Подача | до 850 м³/ч | Модель выбирается по рабочей точке, а не по максимуму серии |
| Напор | до 1050 м | Зависит от напора одной ступени и количества ступеней |
| Рабочее колесо | Закрытого типа | Для чистых жидкостей без абразивных и твёрдых включений |
| Температура среды | CMB до +80 °C; CMB G до +120 °C | Для горячей среды проверяются материалы, уплотнение и компоновка |
| Рабочее давление | до 7,0 МПа для чугуна; до 10,0 МПа для легированной стали | Уточняется по исполнению корпуса и конкретной модели |
| Давление на входе | до 0,6 МПа со стандартным торцевым уплотнением; до 1,6 МПа со сбалансированным | Проверяется совместно с полным давлением в корпусе |
| Уплотнение вала | Сальниковое или торцевое | Тип и материалы зависят от среды, температуры и давления |
| Материалы проточной части | Чугун, ковкий чугун, углеродистая сталь, нержавеющая сталь 304/316, дуплекс | Химическая совместимость подтверждается по составу жидкости |
| Электродвигатель | IP54/IP55, класс F, IE2/IE3, 50 Гц | Исполнение двигателя фиксируется в заказной спецификации |
| Напряжение | 3×380 В / 6000 В / 10 000 В | Другие варианты и исполнение для ПЧ — по запросу |
| Мощность двигателя | до 2000 кВт; другие исполнения по запросу | Определяется по модели, рабочей точке и запасу по мощности |
| NPSH | Зависит от модели и рабочей точки | Проверяется по индивидуальной характеристике насоса |
Как читается маркировка
CMB—155—30×4
CMB
тип секционного высоконапорного насоса
155
номинальная подача, м³/ч
30
напор одной ступени, м
4
количество ступеней

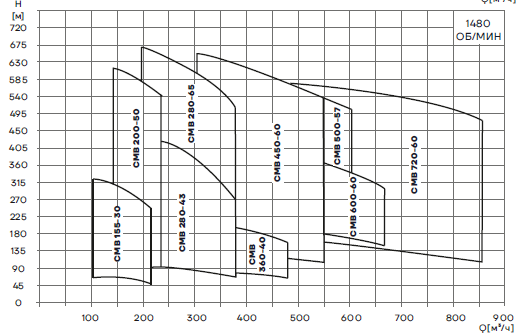

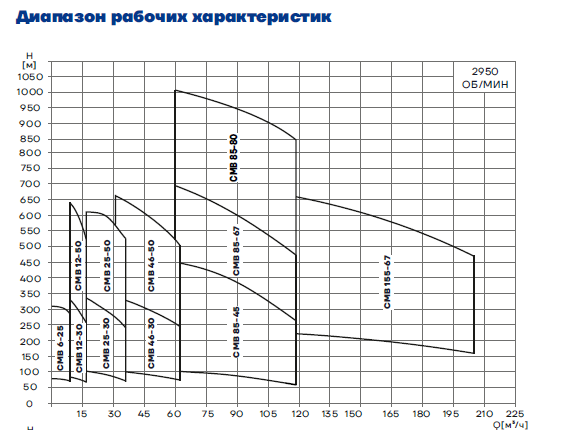

Рабочее поле
Диапазоны подачи и напора AIKON CMB
Обзорные поля помогают выбрать группу типоразмеров. Финальная модель проверяется по индивидуальной кривой, КПД, мощности, NPSH и допустимому рабочему диапазону.
Нажмите на изображение, чтобы открыть график крупно.
Нажмите на изображение, чтобы открыть график крупно.
Нельзя выбирать насос по верхней границе обзорного поля. Рабочая точка должна находиться в допустимой зоне индивидуальной характеристики с проверкой мощности двигателя и кавитационного запаса.

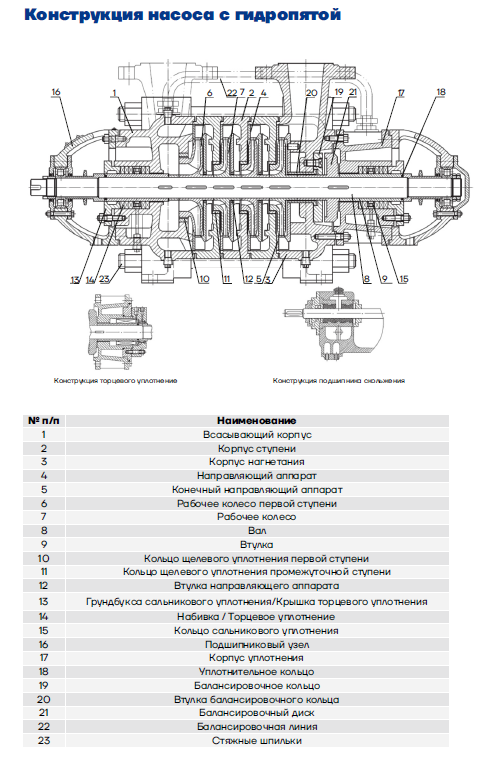

Конструкция
Секционный корпус, несколько ступеней и компенсация осевых усилий
Последовательное расположение закрытых рабочих колёс создаёт высокий суммарный напор. Для стандартной конструкции применяется разгрузочный диск, а для крупных насосов возможно оппозитное расположение рабочих колёс.
Разгрузочный диск
Компенсирует осевые усилия многоступенчатого насоса и исключает необходимость отдельного осевого упорного подшипника в стандартной схеме.

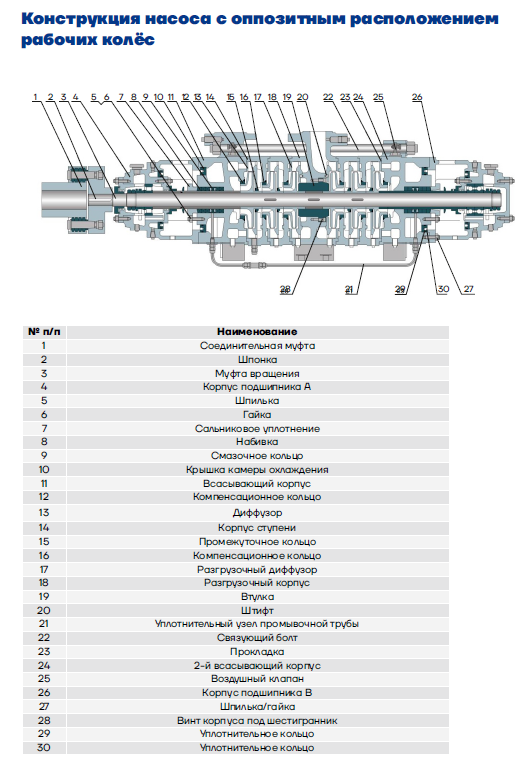

Оппозитные колёса
Для больших насосов возможно встречное расположение рабочих колёс, повышающее надёжность и позволяющее отказаться от балансировочного диска.
Материалы под среду
Чугун, ковкий чугун, углеродистая и нержавеющая сталь, дуплекс. Конкретная комбинация выбирается по химическому составу, температуре и давлению.
Эксплуатация и монтаж
Что проверить до заказа и пуска насоса
Высоконапорный секционный агрегат требует корректной обвязки, жёсткого основания, центровки валов и проверки всасывающей линии.
Перекачиваемая жидкость
- чистая жидкость, близкая к воде по плотности и вязкости;
- без твёрдых, абразивных и длинноволокнистых включений;
- химическая совместимость материалов проверяется по составу;
- для морской воды и активных сред требуется специальное исполнение.
Всасывающая линия и NPSH
- насос не является самовсасывающим;
- перед пуском насос и всасывающая линия должны быть заполнены;
- доступный кавитационный запас должен превышать требуемый NPSH;
- давление на входе проверяется вместе с максимальным давлением корпуса.
Фундамент и трубопроводы
- агрегат устанавливается на ровное жёсткое основание;
- после монтажа выполняется проверка и центровка муфты;
- трубопроводы не должны передавать нагрузку на патрубки насоса;
- арматура и приборы должны обеспечивать безопасный пуск и контроль режима.
Габариты и присоединения
- размеры зависят от типоразмера, числа ступеней и двигателя;
- компоновка патрубков выбирается между Side-Top и Top-Top;
- точные нагрузки на фундамент и патрубки берутся из документации;
- габаритный чертёж подтверждается для выбранной комплектации.
Сухой ход не допускается. Возможность и диапазон частотного регулирования должны быть подтверждены для выбранного двигателя, рабочей точки и минимально допустимой частоты вращения.
Аналоги и замена
Подберём AIKON CMB вместо существующего секционного насоса
Замена только по подаче и напору рискованна. Нужно сверить рабочую точку, количество ступеней, давление корпуса, патрубки, габариты, материал, уплотнение и электродвигатель.
1
Что прислать
- фото шильдика старого насоса;
- модель и производитель;
- рабочую подачу и напор;
- фото обвязки и места установки.
2
Что проверим
- индивидуальную характеристику;
- NPSH и давление на входе;
- температуру и материалы;
- патрубки, фундамент и двигатель.
3
Что получите
- подходящую модель AIKON;
- коммерческое предложение;
- срок поставки и комплектацию;
- каталог и технические данные.
Инженерный подбор
Как мы выбираем CMB под вашу систему
Подбор строится от расчётного режима системы, а не от максимальных параметров серии.
01
Собираем данные
Подача, напор, жидкость, температура, давление на входе, режим работы, питание.
02
Проверяем гидравлику
Рабочая точка, число ступеней, КПД, мощность, NPSH и допустимый диапазон подачи.
03
Выбираем исполнение
CMB или CMB G, материал, уплотнение, компоновка патрубков, двигатель и ПЧ.
04
Готовим предложение
Модель, комплектация, цена, срок поставки, технические данные и требования к монтажу.
Документация
Каталог AIKON CMB для скачивания
В каталоге собраны модельный ряд, поля характеристик, конструкция, материалы, параметры электродвигателей и габаритные данные.
Технический каталог CMB
Основной документ для предварительного выбора серии и проверки конкретных типоразмеров.
Подбор по каталогу
Пришлите рабочую точку и условия эксплуатации. Мы найдём подходящую группу, проверим кривую и подготовим спецификацию.
FAQ
Частые вопросы по насосам AIKON CMB
Сколько стоит насос AIKON CMB?
Цена зависит от типоразмера, числа ступеней, материала, уплотнения, двигателя, температуры и давления. Для расчёта пришлите подачу, напор, жидкость и условия эксплуатации.
Чем CMB отличается от CMB G?
CMB рассчитан на температуру среды до +80 °C и имеет компоновку Side-Top. CMB G предназначен для температуры до +120 °C и стандартно имеет патрубки Top-Top; Side-Top доступен по запросу.
Можно ли использовать CMB для загрязнённой воды?
Серия предназначена для чистых жидкостей, близких к воде по плотности и вязкости. Для абразивных, твёрдых или длинноволокнистых включений требуется другой тип насоса.
Какое максимальное рабочее давление?
Для чугунного исполнения в каталоге указано до 7,0 МПа, для насосов из легированной стали — до 10,0 МПа. Допустимое давление конкретной модели подтверждается по её исполнению.
Можно ли управлять насосом через преобразователь частоты?
Исполнение для работы с частотным преобразователем доступно опционально. Диапазон регулирования проверяется по двигателю, рабочей точке, минимальной частоте и требованиям к охлаждению.
Какие данные нужны для подбора?
Нужны подача, напор, тип и состав жидкости, температура, давление на входе, режим работы, напряжение питания, требования по материалам, расположение патрубков и ограничения по габаритам.
