Grundfos KPL / KWM · подбор для крупных водных потоков

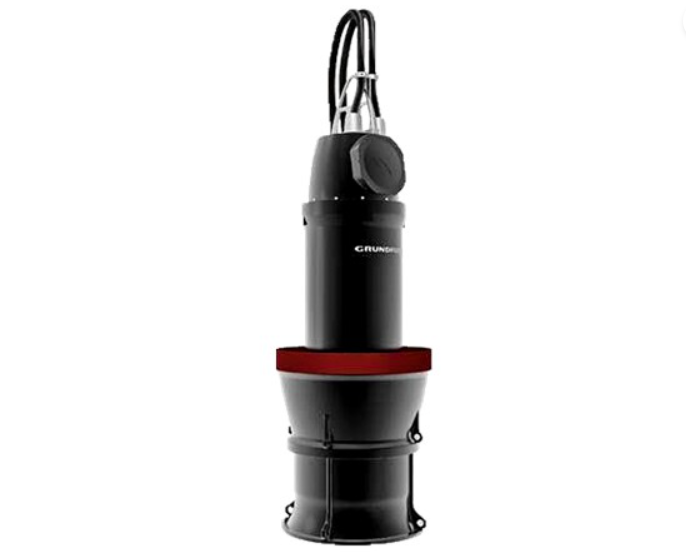

Погружные осевые и диагональные насосы Grundfos KPL / KWM
Насосы для ливневых и канализационных стоков, водозабора, дренажа, орошения, очистных сооружений и объектов, где нужно перемещать большой объём воды при невысоком напоре. Подбираем Grundfos KPL / KWM по рабочей точке, условиям монтажа и требованиям проекта.
Подбор по расходу и напоруУчитываем рабочую точку, уровень жидкости, NPSH, диаметр обсадной трубы и режим эксплуатации.
KPL и KWM в одном сравненииKPL — осевое рабочее колесо, KWM — диагональное рабочее колесо для другой гидравлики.
Для проектных объектовЛивневые насосные станции, КОС, водозабор, сухие доки, крупные дренажные системы.
Замена и аналогиПроверяем замену по шильдику, габаритам, материалам, электродвигателю и условиям эксплуатации.
Доступность, исполнение и возможность поставки уточняются по запросу под конкретную модель.
СерииKPL / KWM
Типосевой / диагональный
Мощность11–700 кВт
ЗащитаIP68
Температура0…+40 °C
Монтажобсадная труба
Grundfos KPL / KWM для объектов с большим расходом воды
Grundfos KPL / KWM — серия погружных насосов для систем, где важна не только мощность, но и правильное совпадение гидравлической характеристики с рабочей точкой. Такие насосы применяются в муниципальном и промышленном водоотведении, на ливневых насосных станциях, водозаборах, крупных очистных сооружениях, объектах дренажа и орошения. Для корректного подбора важно знать расход, напор, уровень жидкости, диаметр обсадной трубы, состав перекачиваемой среды, требования к электродвигателю и управлению. Если нужна замена старого насоса Грундфос, мы проверяем не только модель, но и фактические условия эксплуатации, чтобы снизить риск ошибки при закупке и монтаже.
Что делаем
Подбор: по расходу, напору, NPSH, уровню жидкости и проектным ограничениям.
Поставка: по конкретному исполнению после проверки доступности.
Замена: по шильдику, старой модели, рабочей точке и габаритам.
Документы: каталог, руководство, рабочее поле, конструкция KPL и KWM.
Где применяются насосы Grundfos KPL / KWM
Серия рассчитана на инженерные системы, где нужно надёжно перемещать большой объём воды, ливневых или сточных вод.
01
Ливневые насосные станции
Перекачивание дождевых, паводковых и поверхностных стоков.
02
Очистные сооружения
Крупные городские и промышленные КОС, транспортировка потоков между зонами.
03
Водозабор
Подача больших объёмов воды из водоёмов и технологических резервуаров.
04
Дренаж и орошение
Системы с большим расходом воды и невысоким напором.
05
Промышленные стоки
Перекачивание стоков промышленного происхождения после проверки состава среды.
06
Сухие доки
Наполнение и опорожнение доков, портовых и инфраструктурных объектов.
07
Циркуляция воды
Аквапарки, технические резервуары и объекты с циркуляцией больших объёмов.
08
Реконструкция станций
Замена существующих насосов по рабочей точке, обсадной трубе и габаритам.
Как выбрать Grundfos KPL / KWM под рабочую точку
Главное различие — тип гидравлики. Итоговый выбор подтверждается по каталогу, кривой насоса и условиям монтажа.
Grundfos KPL
Погружной осевой насос с пропеллерным рабочим колесом. Обычно рассматривается для очень больших расходов при сравнительно низком напоре.
осевое колесобольшой расходобсадная труба
Grundfos KWM
Погружной диагональный насос. Используется, когда требуется другая форма гидравлической характеристики и рабочая точка не ложится в поле KPL.
диагональное колесоподбор по кривойпроектная проверка
Характеристики насосов Grundfos KPL / KWM
Часть параметров зависит от конкретной модели и подтверждается по каталогу, шильдику или подбору в Grundfos Product Center.
| Параметр | Диапазон / значение | Что важно при подборе |
|---|---|---|
| Тип насоса | KPL — погружной осевой; KWM — погружной диагональный | Выбор зависит от рабочей точки и требуемой гидравлической характеристики. |
| Расход | Подбирается по рабочему полю и конкретной модели | Нельзя выбирать только по максимальному расходу: важна устойчивая работа в рабочей точке. |
| Напор | По графику насоса и условиям объекта | Учитываются потери в системе, уровень жидкости, режимы min/max. |
| Мощность | 11–700 кВт, 50 Гц | Мощность двигателя проверяется после гидравлического подбора. |
| Температура среды | 0…+40 °C | При другой температуре нужно отдельно проверять возможность применения. |
| pH | 4–10 | Для агрессивных сред требуется проверка материалов и исполнения. |
| Плотность / вязкость | До 1000 кг/м³; до 1 мм²/с | При превышении значений может потребоваться другой двигатель или исполнение. |
| Степень защиты | IP68 | Подтверждает погружное исполнение, но монтаж всё равно должен соответствовать руководству. |
| Монтаж | Стационарная обсадная труба | Проверяются DN, установочное кольцо, антиротационный кронштейн, уровни жидкости. |
| Датчики и контроль | Температура, влажность, контроль масла — по исполнению | Схема управления и защиты должна быть согласована с проектом. |

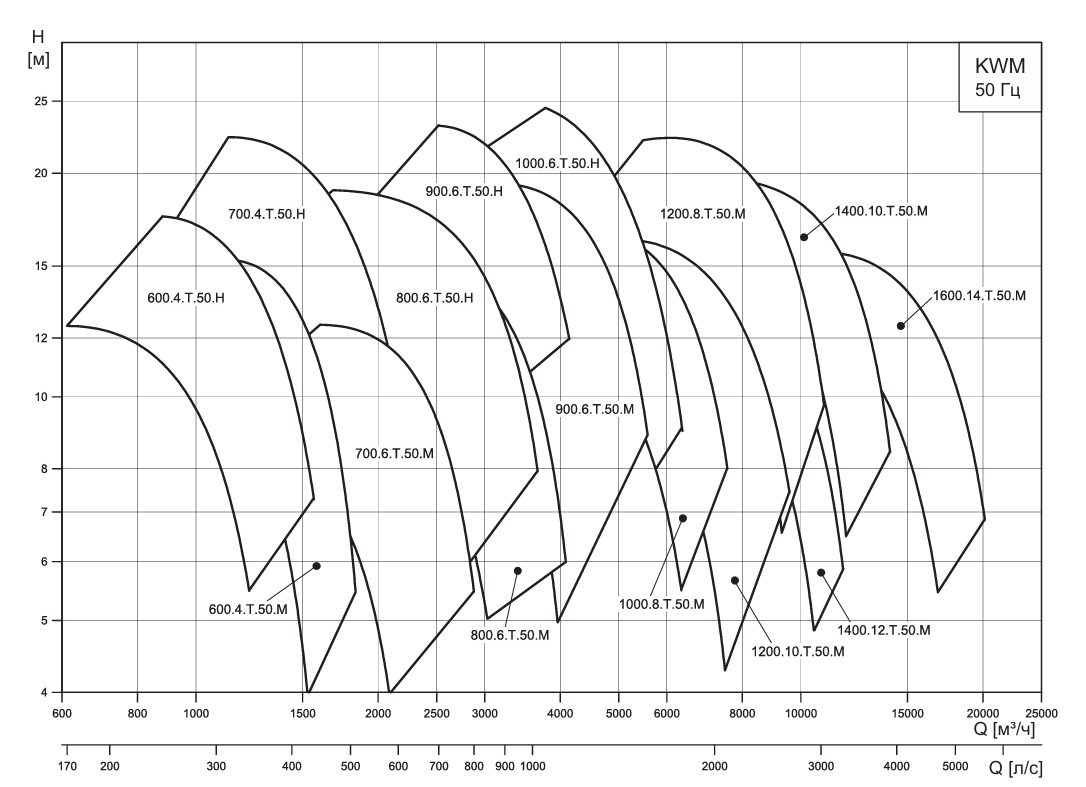

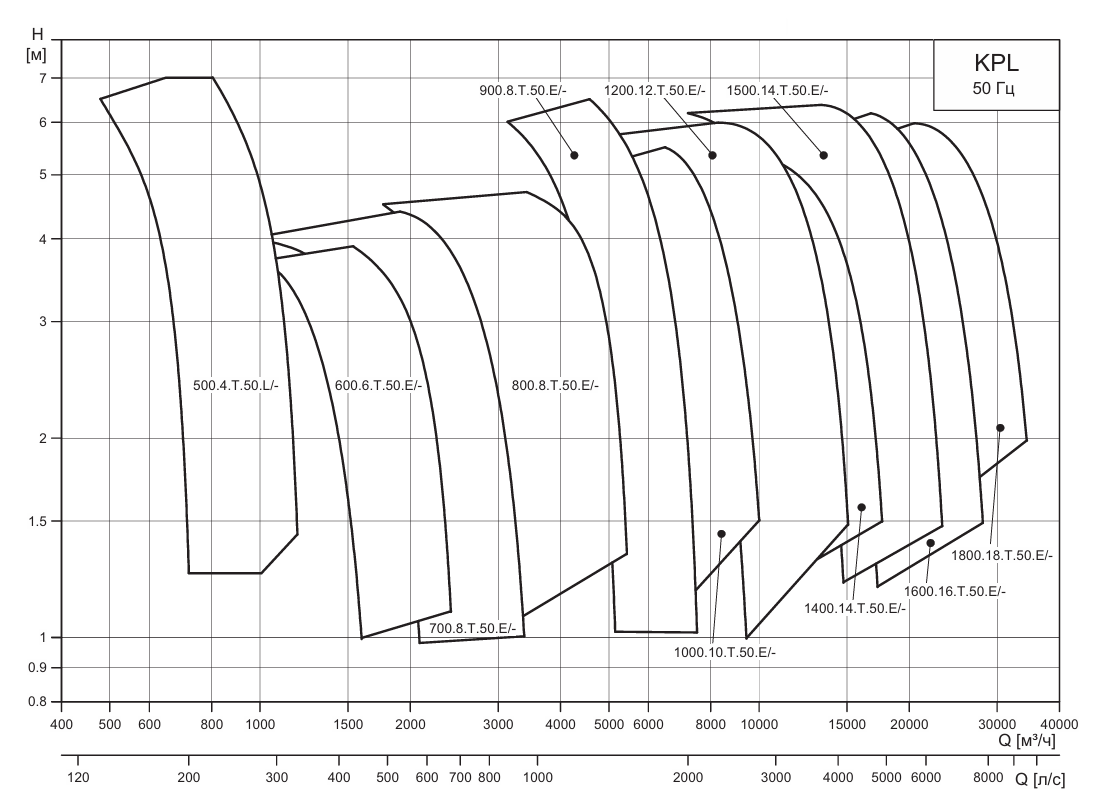

Рабочее поле: расход, напор и подбор модели
Рабочее поле помогает понять, какая серия и типоразмер подходят под требуемый расход и напор.
1. Рабочая точка
Нужны расход в м³/ч или л/с и полный напор с учётом потерь в системе.
Нужны расход в м³/ч или л/с и полный напор с учётом потерь в системе.
2. Уровень жидкости
Проверяются минимальный уровень, NPSH и условия входа в обсадной трубе.
Проверяются минимальный уровень, NPSH и условия входа в обсадной трубе.
3. Геометрия станции
Диаметр обсадной трубы, монтажное кольцо и габариты влияют на применимость модели.
Диаметр обсадной трубы, монтажное кольцо и габариты влияют на применимость модели.
4. Среда и режим
Состав стоков, температура, pH, режим работы и требования к управлению проверяются до заказа.
Состав стоков, температура, pH, режим работы и требования к управлению проверяются до заказа.
Конструкция и материалы Grundfos KPL / KWM
В конструкции выделяются гидравлическая часть, погружной электродвигатель, кабельный ввод, корпус насоса и система уплотнения для установки в обсадной трубе.

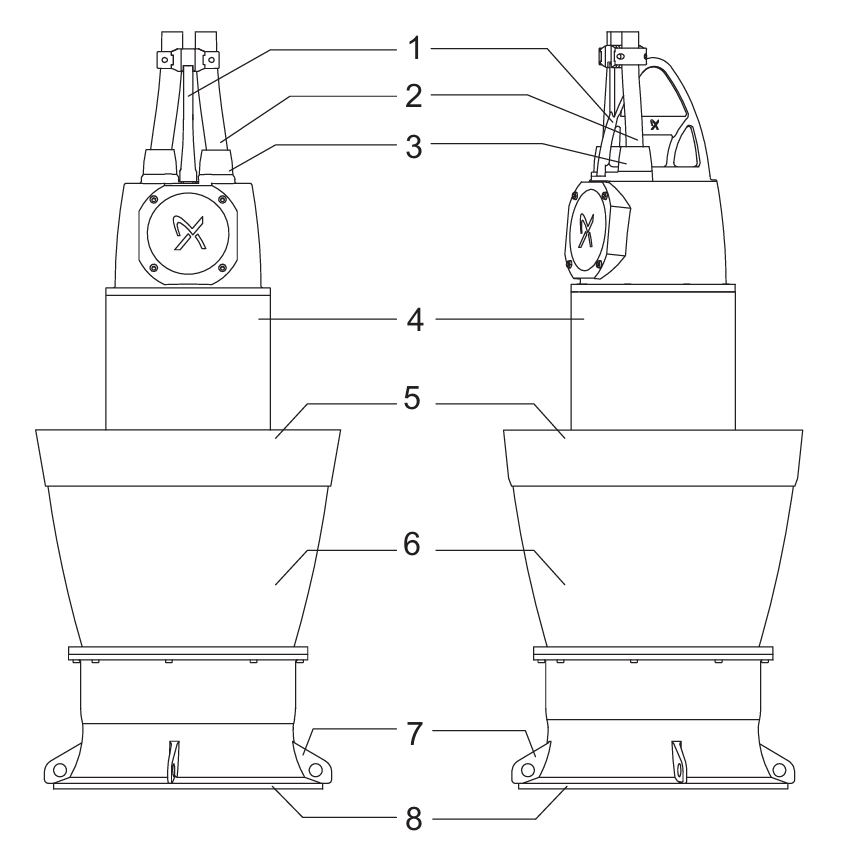

Конструкция KPL
Осевое рабочее колесо, направляющий аппарат, корпус, погружной электродвигатель и узлы для монтажа в обсадной трубе.

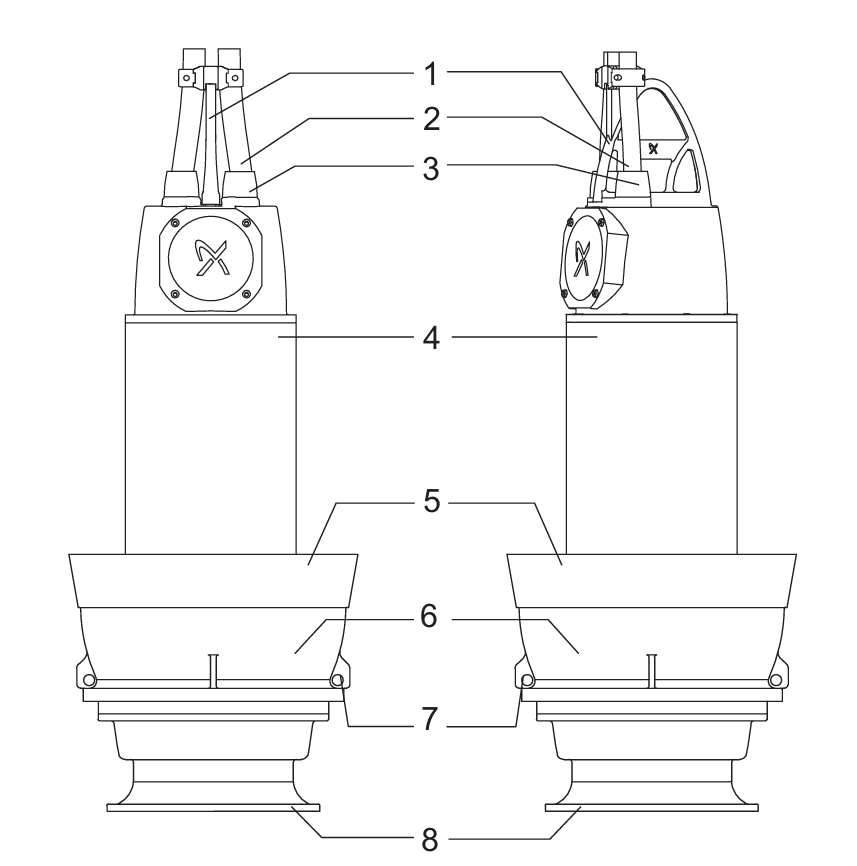

Конструкция KWM
Диагональная гидравлика для рабочих точек, где требуется иная комбинация расхода и напора по сравнению с осевым насосом.
Маркировка насосов Grundfos KPL / KWM
Маркировка показывает тип насоса, диаметр обсадной трубы, мощность, число полюсов, частоту, тип рабочего колеса и исполнение.
KPL.1800.600.16.T.50.17.L.40.Z
Пример обозначения из документации. Расшифровку конкретной модели лучше проверять по каталогу и шильдику, потому что исполнение влияет на двигатель, монтаж и совместимость.
| KPL / KWM | Тип насоса: осевой или диагональный |
| 500–1800 | Диаметр обсадной трубы DN |
| Мощность | Мощность электродвигателя в кВт |
| Число полюсов | Влияет на частоту вращения и гидравлическую характеристику |
| 50 Гц | Частота питающей сети |
| Доп. код | Рабочее колесо, материалы и специальные исполнения — по каталогу |
Замена Grundfos KPL / KWM и подбор аналогов
Аналог нельзя выбирать только по названию серии. Для таких насосов критичны рабочая точка, обсадная труба, монтажная геометрия и защита электродвигателя.
| Исходная серия | Возможные направления замены | Что обязательно проверить |
|---|---|---|
| Grundfos KPL | Осевые погружные насосы Grundfos или аналогичные решения Wilo, KSB, Flygt, Ebara, CNP по проекту | Расход, напор, DN обсадной трубы, рабочее колесо, уровни жидкости, кабели, защита. |
| Grundfos KWM | Диагональные погружные насосы или проектная замена с пересчётом гидравлики | Форма кривой, допустимый диапазон работы, NPSH, мощность двигателя, монтаж. |
| Старая модель Grundfos | Новая модель, восстановление подбора или подбор аналога | Фото шильдика, каталог, фактический режим, размеры станции и условия эксплуатации. |
Возможность замены определяется по рабочей точке, материалам, присоединениям, габаритам, электродвигателю, управлению и условиям эксплуатации.
Что нужно для подбора
Чем больше исходных данных, тем точнее подбор Grundfos KPL / KWM или замены.
Расход, м³/ч или л/с
Напор, м
Состав жидкости
Температура и pH
Диаметр обсадной трубы
Минимальный уровень воды
Фото шильдика
Старая модель насоса
Габариты станции
Напряжение и частота
Требования к управлению
Нужен оригинал или аналог
Отправьте параметры — подберём Grundfos KPL / KWM или замену под вашу рабочую точку.
Можно прислать только фото шильдика и описание объекта — инженеры уточнят недостающие данные.
Документы и каталоги Grundfos KPL / KWM
Ссылки на рабочие поля, конструкцию и руководства для проектирования, подбора и проверки исполнения.
Вопросы о подборе Grundfos KPL / KWM
Как подобрать насос Grundfos KPL / KWM?
Нужны расход, напор, уровень жидкости, DN обсадной трубы, среда, температура и режим работы.
Чем отличается KPL от KWM?
KPL — осевой насос, KWM — диагональный. Разница влияет на форму кривой и применимость к рабочей точке.
Можно ли подобрать насос по старой модели?
Да, но лучше приложить фото шильдика, рабочую точку и данные по станции.
Можно ли подобрать аналог Grundfos KPL / KWM?
Да, если совпадают рабочая точка, габариты, DN, материалы, двигатель и условия эксплуатации.
Что важнее: расход или напор?
Важна рабочая точка как сочетание расхода и напора, а также устойчивость работы в диапазоне.
Как проверить габариты?
Сверяют диаметр обсадной трубы, монтажное кольцо, кабели, уровни жидкости и массу насоса.
Можно ли использовать частотное управление?
Возможность частотного управления проверяется по двигателю, схеме защиты и требованиям руководства.
Что делать, если модель недоступна?
Проверить актуальное исполнение, возможность поставки или подобрать замену по параметрам.
Какие документы нужны для проекта?
Каталог, руководство, рабочие характеристики, габаритные данные и данные по монтажу.
Можно ли заказать только подбор?
Да, можно отправить исходные параметры, а поставку обсуждать после технического согласования.
Нужно подобрать Grundfos KPL / KWM под проект?
Отправьте расход, напор, фото шильдика или проектные данные — подберём модель Grundfos или технически корректную замену.
