Консольные и консольно-моноблочные насосы AIKON SMA(A), SMM
Подберём насос по рабочей точке, жидкости, температуре,
давлению, материалам и исполнению. Подготовим цену,
срок поставки, каталог, руководство и рекомендации по монтажу.
Для инженерных, промышленных и технологических систем
Финальное исполнение выбирается по свойствам жидкости
и требованиям проекта, а не только по подаче и напору.
01
Водоснабжение и водоподготовка
перекачивание и циркуляция воды
технологические контуры водоподготовки
системы повышения и поддержания давления
02
Отопление, вентиляция, охлаждение
котельные и тепловые пункты
контуры охлаждения
системы вентиляции и кондиционирования
03
Пожаротушение
насосные станции пожаротушения
основные и резервные агрегаты
подбор по проектной рабочей точке
04
Ирригация
оросительные системы
подача воды на протяжённые сети
стационарные насосные узлы
05
Технологические системы
циркуляционные и перекачивающие контуры
промышленные установки
работа с частотным регулированием по проекту
06
Химическая промышленность
среды, совместимые с выбранными материалами
специальные стали и эластомеры по запросу
проверка химической совместимости перед заказом
SMA(A) или SMM
Как выбрать конструктивное исполнение
Гидравлически серии решают близкие задачи, но отличаются
компоновкой, обслуживанием и доступными вариантами исполнения.
Консольный насос
AIKON SMA(A)
Одноступенчатый центробежный насос с осевым всасывающим
и радиальным напорным патрубками. Насос и электродвигатель
соединены упругой муфтой и установлены на общей раме.
раздельные насосная часть и электродвигатель
удобная сервисная компоновка для промышленных объектов
закрытое или полуоткрытое рабочее колесо в зависимости от исполнения
расширенный набор материалов, уплотнений и специальных опций
Консольно-моноблочный насос
AIKON SMM
Компактное одноступенчатое исполнение с закрытым рабочим
колесом одностороннего входа. Электродвигатель и вращающаяся
часть демонтируются единым блоком без снятия корпуса с трубопровода.
более компактная компоновка агрегата
демонтаж вращающейся части без разборки трубной обвязки
увеличенное входное отверстие рабочего колеса
рама-основание доступна по запросу
Не выбирайте серию только по габаритам
Сначала проверяются рабочая точка, NPSH, свойства среды
и режим эксплуатации. Затем — конструкция, двигатель,
материалы и присоединения.
Рабочую точку проверяют по кривой конкретного типоразмера
и частоты вращения
Напор
до 160 м
Учитываются геодезическая высота, потери сети
и требуемое давление у потребителя
Температура жидкости
−15…+110 °C; по запросу до +150 °C
До +80 °C для сальникового уплотнения; до +110 °C
для механического без охлаждения; до +150 °C
с дополнительным охлаждением
Рабочее давление
до 16 бар; опционально 24 бар при температуре жидкости до +80 °C
Максимальное давление на входе — 10 бар,
более высокое значение согласуется отдельно
Электродвигатель
2- или 4-полюсный, 50 Гц, IP55, класс изоляции F,
IE2; IE3 по запросу
0,55–3 кВт: 3×220/380 В; 3–315 кВт: 3×380/680 В;
специальные исполнения — по запросу
Рабочее колесо
SMM — закрытое; SMA(A) — закрытое или полуоткрытое
Тип колеса зависит от загрязнённости, вязкости
и содержания взвешенных частиц
Стандартные материалы SMA(A)
Корпус HT250, колесо HT200, вал AISI 420,
уплотнение графит/керамика
Нержавеющие стали AISI 304, 316, 316L, 2205
и другие конфигурации доступны по маркировке и запросу
Твёрдые включения
Для SMA(A) размер зависит от модели:
ориентировочно 5–33 мм; обычная концентрация до 1%
Для полуоткрытого колеса указаны специальные задачи
со взвешенными частицами до 3%;
требуется проверка конкретного исполнения
Частотное регулирование
Доступно исполнение двигателя для работы с ПЧ
Минимальная частота, охлаждение двигателя
и рабочий диапазон согласуются по модели
Технические значения на странице используются для предварительного
выбора и не заменяют проверку по каталогу, рабочей кривой
и паспорту конкретного агрегата.

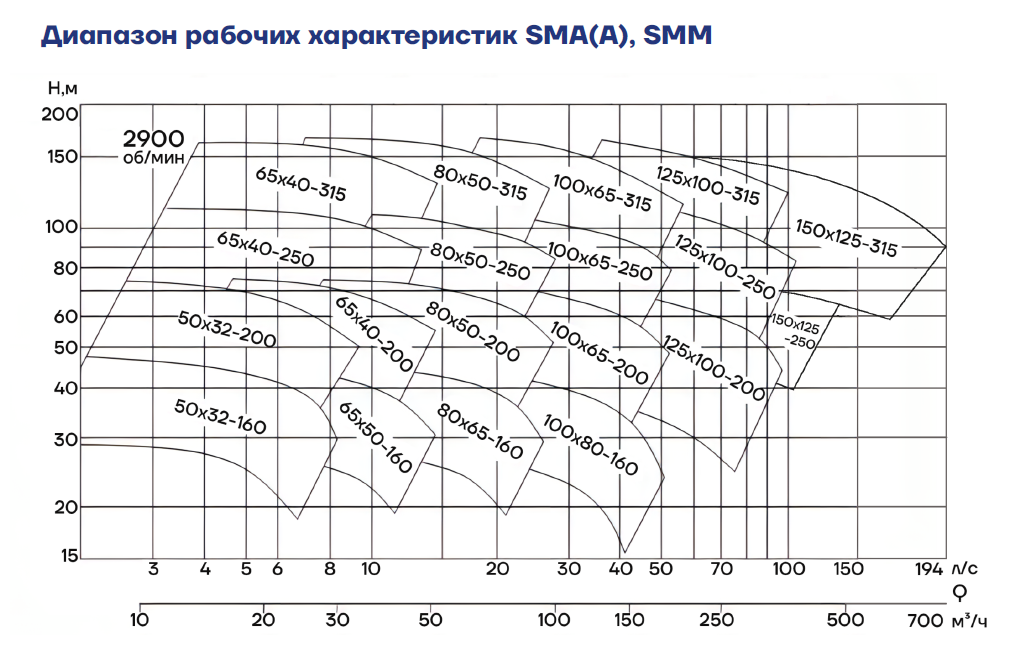

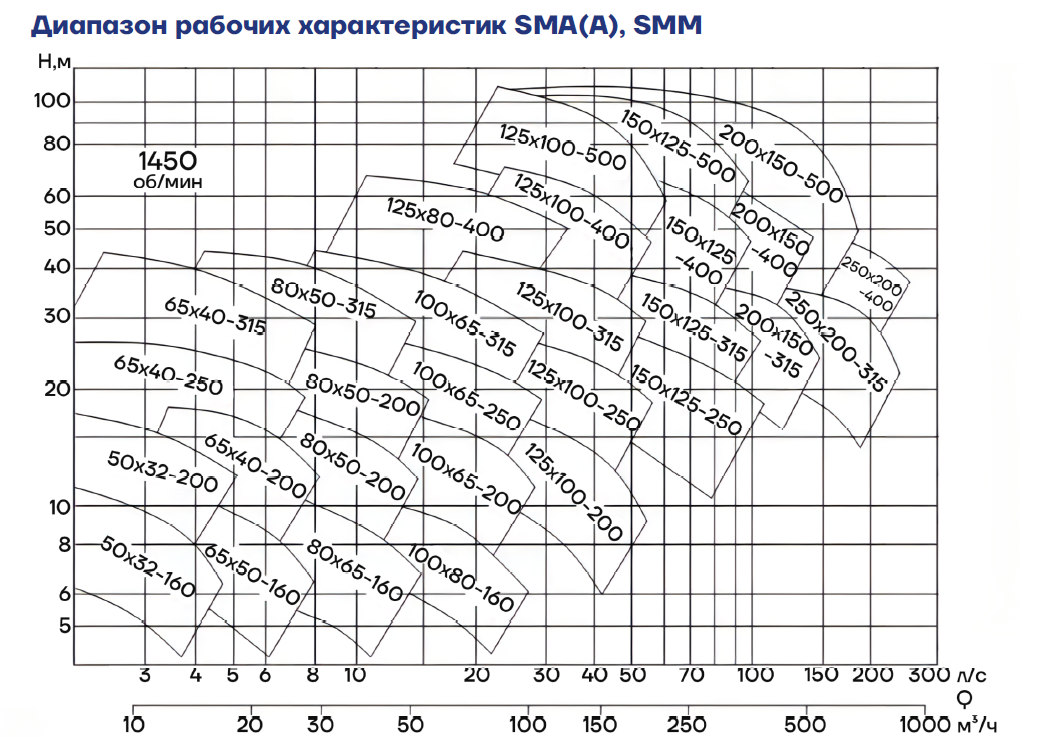

Рабочее поле
Диапазон характеристик SMA(A), SMM при 2900 и 1450 об/мин
График нужен для выбора группы типоразмеров.
Финальная модель определяется по индивидуальной кривой,
КПД, мощности и NPSH.
Нажмите на график, чтобы открыть его крупно.
Нажмите на график, чтобы открыть его крупно.
Рабочая точка.
Подача и напор должны попадать в допустимую область
конкретной характеристики.
NPSH.
Давление на всасывании проверяется с запасом,
чтобы исключить кавитацию.
Мощность.
Двигатель проверяется по потребляемой мощности
во всём рабочем диапазоне.
Регулирование.
При работе с ПЧ дополнительно проверяются частота,
охлаждение и минимальный расход.
```html
Конструкция
Разрезы насосов и материальное исполнение
Изображения показывают типовую конструкцию.
Материалы конкретной поставки подтверждаются маркировкой
и заказной спецификацией.

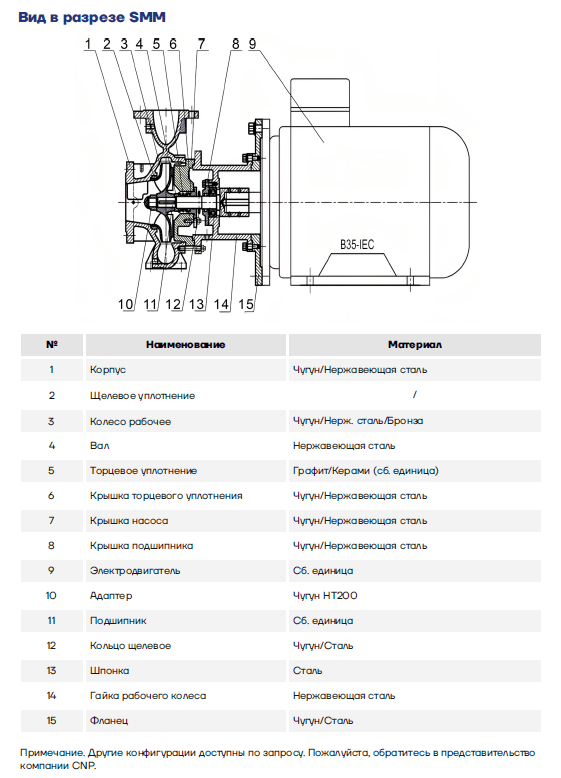

Типовой разрез консольно-моноблочного насоса AIKON SMM.
Нажмите на изображение, чтобы открыть его крупно.
Что показывает разрез SMM
закрытое рабочее колесо одностороннего входа
электродвигатель монтажного исполнения B35-IEC
торцевое уплотнение; типовая пара трения —
графит/керамика
корпус, рабочее колесо и крышки доступны
в нескольких материальных исполнениях
другие конфигурации согласуются по свойствам жидкости
и условиям эксплуатации

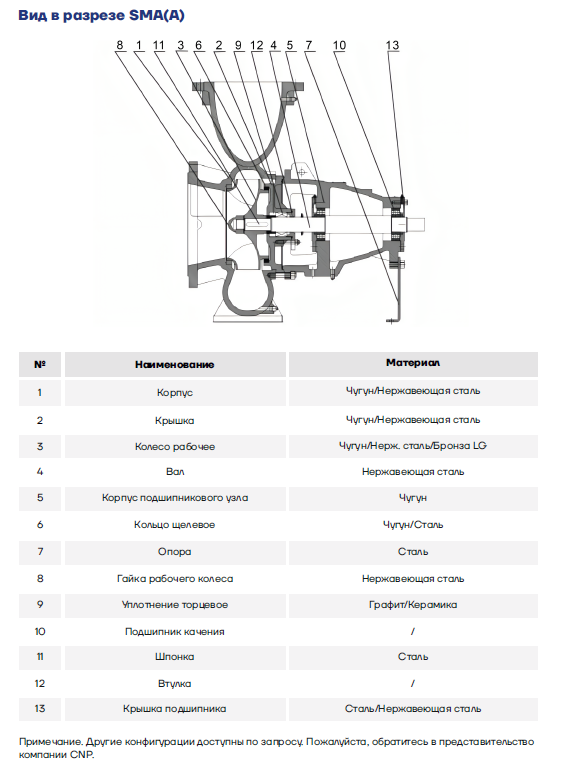

Типовой разрез консольного насоса AIKON SMA(A).
Нажмите на изображение, чтобы открыть его крупно.
Что показывает разрез SMA(A)
отдельный подшипниковый узел и соединение
с электродвигателем через упругую муфту
типовое исполнение корпуса и крышки из чугуна
вал из нержавеющей стали
типовое торцевое уплотнение —
графит/керамика
возможны двойное торцевое уплотнение,
сальниковое уплотнение и специальные планы промывки
```
Эксплуатация
Что проверить до монтажа и первого запуска
Требования к фундаменту, трубопроводам и центровке
напрямую влияют на ресурс подшипников, муфты и уплотнения.
01
Всасывающая линия
делать максимально короткой и герметичной
исключить воздушные карманы
проверить NPSH и обеспечить необходимый подпор
установить обратный приёмный клапан при всасывании из нижнего резервуара
02
Фундамент и центровка
масса фундамента — не менее 1,5 массы агрегата
для снижения шума рекомендуется более тяжёлое основание
после монтажа проверить центровку муфты
не исправлять перекос трубопровода затяжкой анкеров
03
Трубопроводы
опоры размещать рядом с патрубками
не передавать на корпус механические усилия
на напорной линии установить задвижку и обратный клапан
обеспечить доступ для обслуживания и демонтажа
04
Перед пуском
полностью заполнить насос жидкостью и удалить воздух
проверить направление вращения
проверить напряжение и электрическую защиту
входной клапан открыть полностью, напорный — постепенно после запуска
05
Рабочий диапазон
не допускать сухой ход
следить за давлением, током, вибрацией и утечками
держать подачу в допустимой области кривой
избегать длительной работы далеко от точки максимального КПД
06
Габариты
зависят от типоразмера, двигателя и рамы
проверяются по каталогу и заказной спецификации
для замены важны высота оси, патрубки и фундаментные отверстия
пришлите модель или фото шильдика для точной сверки
Аналоги
Подбор замены консольного или моноблочного насоса
Замена «по похожему названию» ненадёжна.
Даже при совпадении подачи и напора могут отличаться
присоединения, NPSH, материалы и мощность.
Что прислать
фото шильдика и общий вид агрегата
модель и серийный номер
подачу и напор, если известны
фото патрубков, рамы и места установки
Что проверим
рабочую точку и NPSH
температуру, давление и состав среды
материалы и тип уплотнения
габаритные и присоединительные размеры
Что получите
подходящее исполнение AIKON
сравнительную таблицу параметров
цену и срок поставки
каталог, РЭ и рекомендации по замене
Подбираем аналоги российских и зарубежных насосов
Сравниваем не только гидравлику, но и компоновку:
консольную или моноблочную, раму, высоту оси,
фланцы, двигатель и обслуживание.
Цена зависит от типоразмера, двигателя, материала проточной
части, рабочего колеса, уплотнения и специальных опций.
Для расчёта пришлите подачу, напор, жидкость,
температуру и давление.
Чем SMA(A) отличается от SMM?
SMA(A) — консольный насос с отдельным электродвигателем,
упругой муфтой и общей рамой. SMM — консольно-моноблочное
исполнение с более компактной компоновкой.
Можно ли перекачивать загрязнённую жидкость?
Возможность зависит от модели и рабочего колеса.
Для SMA(A) доступны закрытые и полуоткрытые колёса.
Размер и концентрация включений должны быть подтверждены
по каталогу и выбранному исполнению.
Можно ли использовать насос с преобразователем частоты?
Да, доступно исполнение двигателя для работы с ПЧ.
При подборе проверяются минимальная частота,
охлаждение двигателя, допустимый рабочий диапазон
и защита от работы без жидкости.
Какая максимальная температура жидкости?
Для механического уплотнения без дополнительного охлаждения —
до +110 °C. По запросу возможно исполнение до +150 °C
с дополнительным охлаждением. Для сальникового уплотнения
указан диапазон до +80 °C.
Какие данные нужны для подбора?
Подача, напор, состав и температура жидкости,
давление на входе, режим работы, напряжение,
требования к материалам и уплотнению,
а также ограничения по габаритам и присоединениям.
Можно ли подобрать аналог существующего насоса?
Да. Нужны фото шильдика, общий вид, присоединения
и, по возможности, рабочая точка.
Мы сверим гидравлику, NPSH, мощность, материалы,
габариты и фундаментные размеры.
