AIKON HCM · установки повышения давления

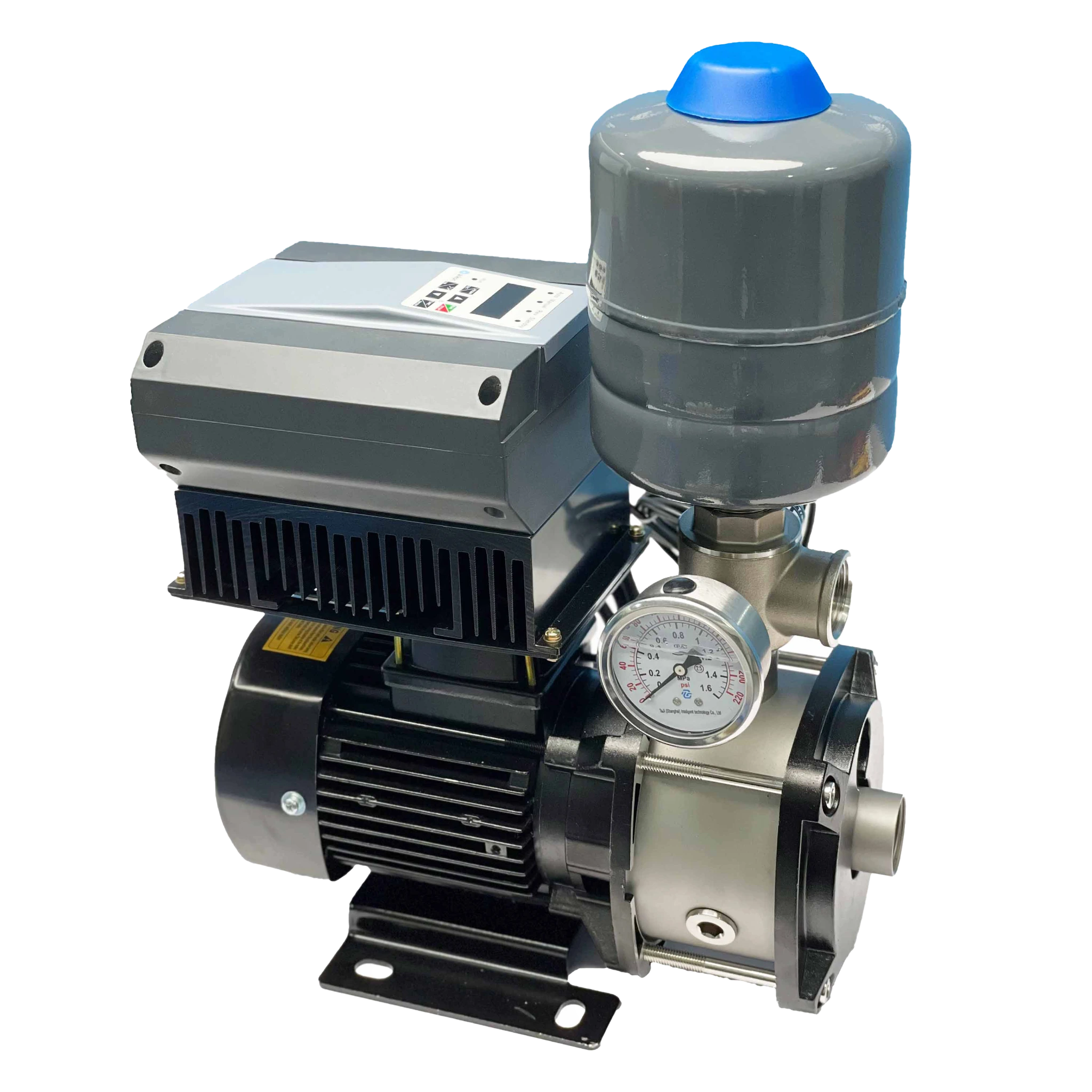

Установки повышения давления AIKON HCM
Компактные частотно-регулируемые насосные установки на базе горизонтальных многоступенчатых насосов CHM Aikon для стабильного давления воды в частных, коммерческих и хозяйственных системах.
до 28 м³/ч диапазон подачи
до 72 м напор серии
10 бар максимальное рабочее давление
-15…+70 °C стандартная температура жидкости
Для расчёта модели HCM нужны расход, требуемое давление, высота подъёма, схема водоразбора, напряжение питания и ограничения по месту монтажа.
Цена · подбор · поставка
Подберём HCM под рабочую точку, давление и водоразбор
HCM не стоит выбирать только по названию модели. Для стабильного давления важно проверить расход, напор, давление на входе, режим работы, напряжение питания и допустимые условия эксплуатации.
Цена зависит от модели
На стоимость влияют номинальная подача, количество ступеней CHM, мощность двигателя, тип контроллера PD SS или PD ES, исполнение по температуре и требования к поставке.
цена по запросу КП под проект
Подбор по системе
Проверяем фактическую рабочую точку, запас по напору, давление на входе, водоразбор, высоту монтажа и совместимость жидкости с материалами установки.
расход напор давление
Поставка и документы
Для снабжения и проектировщиков подготовим коммерческое предложение, техническое описание, каталог, РЭ и рекомендации по проверке модели перед заказом.
каталог РЭ габариты
Где применяется
Для систем, где нужно автоматически поддерживать давление воды
HCM подходит для чистой воды и близких к воде жидкостей без твёрдых, абразивных и длинноволокнистых включений. Для нестандартной жидкости совместимость проверяется отдельно.
Частный сектор
Повышение давления в доме, коттедже, локальной системе водоснабжения или небольшом хозяйственном объекте.
Малые коммерческие здания
Стабилизация давления в небольших офисах, сервисных помещениях, торговых объектах и технических системах.
Домашние хозяйства и фермы
Подача воды для бытовых и вспомогательных процессов, где нужна компактная автоматическая установка.
Замена старой станции
Подбор HCM как современной частотно-регулируемой замены существующей установки повышения давления.
Как выбрать исполнение
HCM выбирают по подаче, ступеням насоса CHM и типу контроллера
Маркировка показывает номинальную подачу, количество ступеней, тип насоса и контроллер. Например, HCM1-2CHM-ES: установка HCM, номинальная подача 1 м³/ч, 2 ступени, насос CHM, контроллер PD ES.
Логика маркировки
HCM — установка повышения давления 1 / 2 / 4 / 8 / 12 / 16 / 20 — номинальная подача 2 / 3 / 4 / 5 / 6 / 7 / 8 — ступени CHM — горизонтальный многоступенчатый насос ES — контроллер PD ES
Контроллер PD SS или PD ES
В стандартном исполнении установки до 2,2 кВт комплектуются PD SS, от 3 кВт — PD ES. Для всех моделей возможна комплектация PD ES по запросу. Конкретное исполнение подбирается по напряжению, мощности и требованиям объекта.
Характеристики
Модельный ряд AIKON HCM
Ниже — сводная таблица по группам HCM из каталога. Точную модель и мощность двигателя выбирают по графику QH, количеству ступеней и условиям эксплуатации.
| Группа | Номинальная подача | Диапазон подачи | Мощность двигателя | Макс. рабочее давление | Температура жидкости | Присоединение |
|---|---|---|---|---|---|---|
| HCM1CHM | 1 м³/ч | 0,4–2,4 м³/ч | 0,25–0,75 кВт | 10 бар | -15…+70 °C, до +105 °C в исполнении | G1 / G1 |
| HCM2CHM | 2 м³/ч | 0,5–3,5 м³/ч | 0,25–1,1 кВт | 10 бар | -15…+70 °C, до +105 °C в исполнении | G1 / G1 |
| HCM4CHM | 4 м³/ч | 1–7 м³/ч | 0,37–1,8 кВт | 10 бар | -15…+70 °C, до +105 °C в исполнении | G1 1/4 / G1 |
| HCM8CHM | 8 м³/ч | 5–11 м³/ч | 0,55–3 кВт | 10 бар | -15…+70 °C, до +105 °C в исполнении | G1 1/2 / G1 1/2 |
| HCM12CHM | 12 м³/ч | 7–16 м³/ч | 0,75–3 кВт | 10 бар | -15…+70 °C, до +105 °C в исполнении | G1 1/2 / G1 1/2 |
| HCM16CHM | 16 м³/ч | 8–22 м³/ч | 1,1–4 кВт | 10 бар | -15…+70 °C, до +105 °C в исполнении | G2 / G2 |
| HCM20CHM | 20 м³/ч | 10–28 м³/ч | 1,1–4,4 кВт | 10 бар | -15…+70 °C, до +105 °C в исполнении | G2 / G2 |
Важно: диапазон серии не означает, что каждая модель обеспечивает все значения одновременно. Конкретную модель HCM нужно сверять по графику QH, мощности двигателя, количеству ступеней и требуемой рабочей точке.
Рабочая точка
Диапазон HCM закрывает компактные системы повышения давления
Подбор выполняется не по максимальному значению подачи или напора, а по пересечению требуемой подачи и напора на рабочей кривой конкретного исполнения.
Подача
Серии HCM1–HCM20 покрывают диапазон от малых бытовых расходов до 28 м³/ч по серии.
Напор
Напор зависит от типоразмера и количества ступеней насоса CHM. Максимальный показатель по серии — до 72 м.
Частотное регулирование
Контроллер изменяет частоту вращения электродвигателя, чтобы поддерживать постоянное давление в системе.
Защита от сухого хода
Установка отключается при обнаружении сухого хода по току или отсутствию давления на выходе.

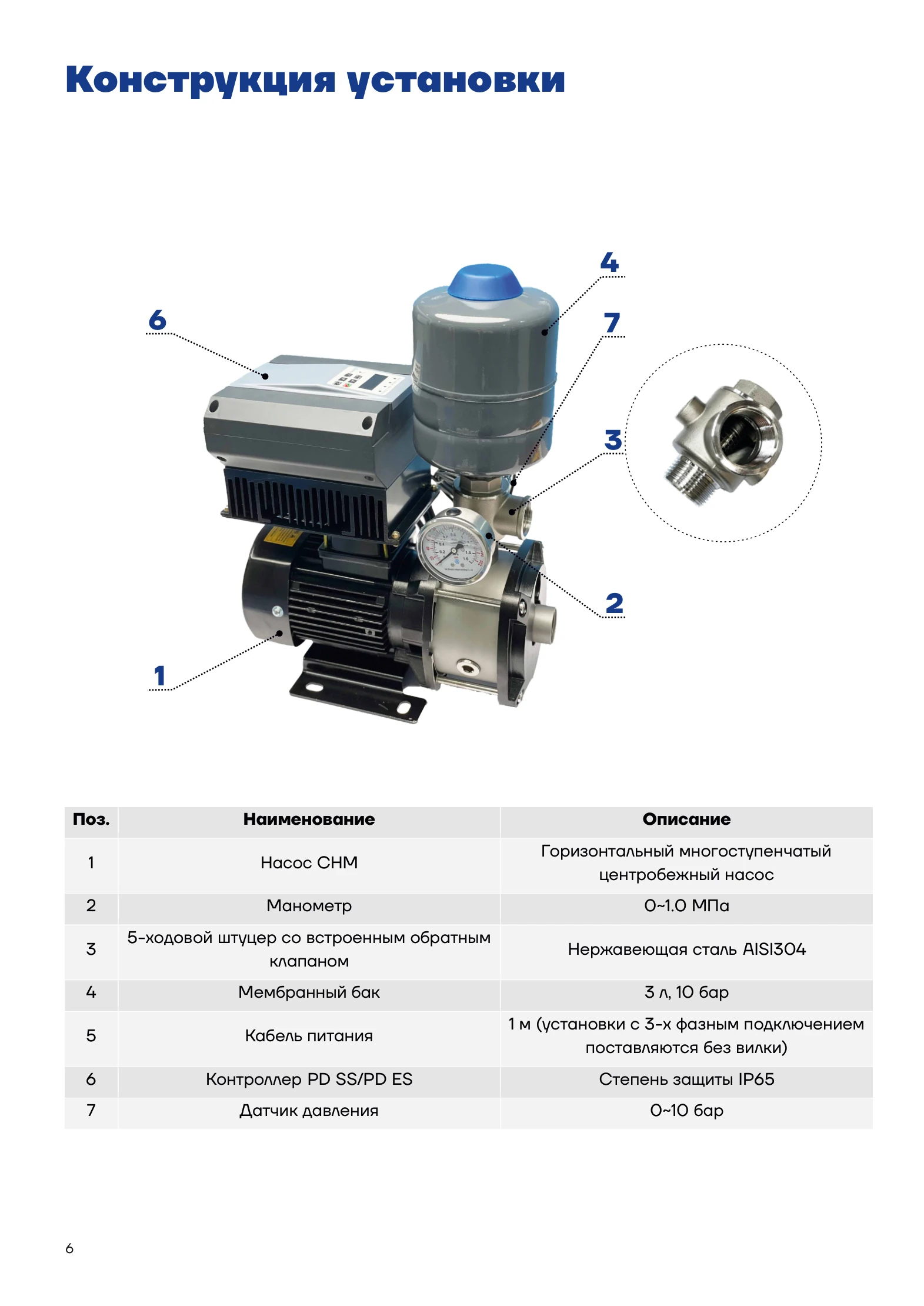

Конструкция
HCM — готовая компактная установка на базе насоса CHM
В составе установки: насос CHM, манометр, 5-ходовой штуцер с обратным клапаном, мембранный бак, кабель питания, контроллер PD SS/PD ES и датчик давления.
Состав установки
Насос CHM, контроллер PD SS/PD ES, мембранный бак 3 л, датчик давления 0–10 бар, манометр 0–1,0 МПа, 5-ходовой штуцер со встроенным обратным клапаном и кабель питания.
Материалы проточной части
В конструкции CHM применяются элементы из нержавеющей стали AISI304, всасывающая часть из алюминия для литья под давлением ASTM383.1, основание из стали AISI1015, торцевое уплотнение — графит / карбид кремния.
Контроллер и датчик давления
Датчик давления отслеживает изменение расхода воды и передаёт сигнал контроллеру. Контроллер регулирует частоту вращения двигателя и поддерживает постоянное давление.

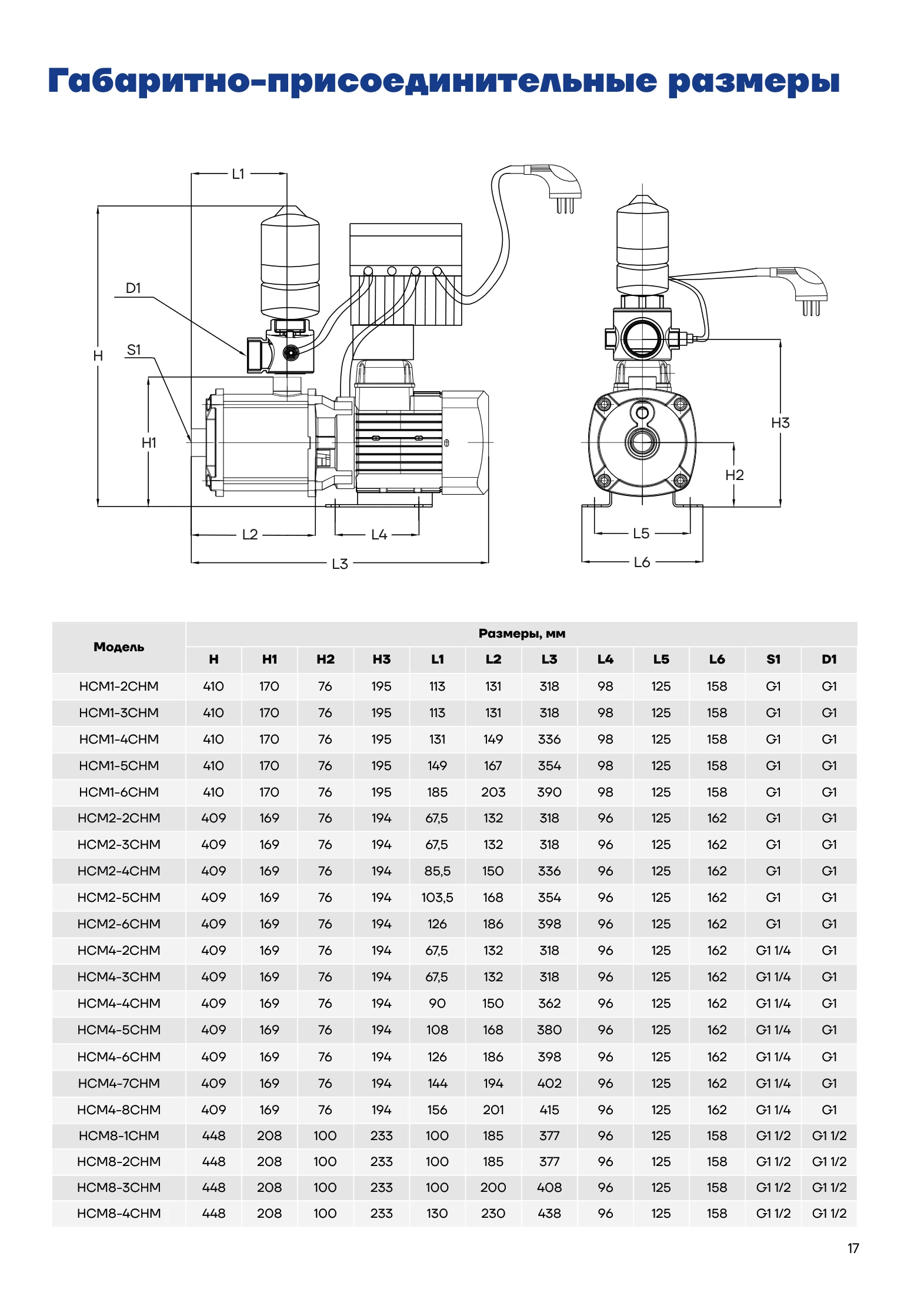

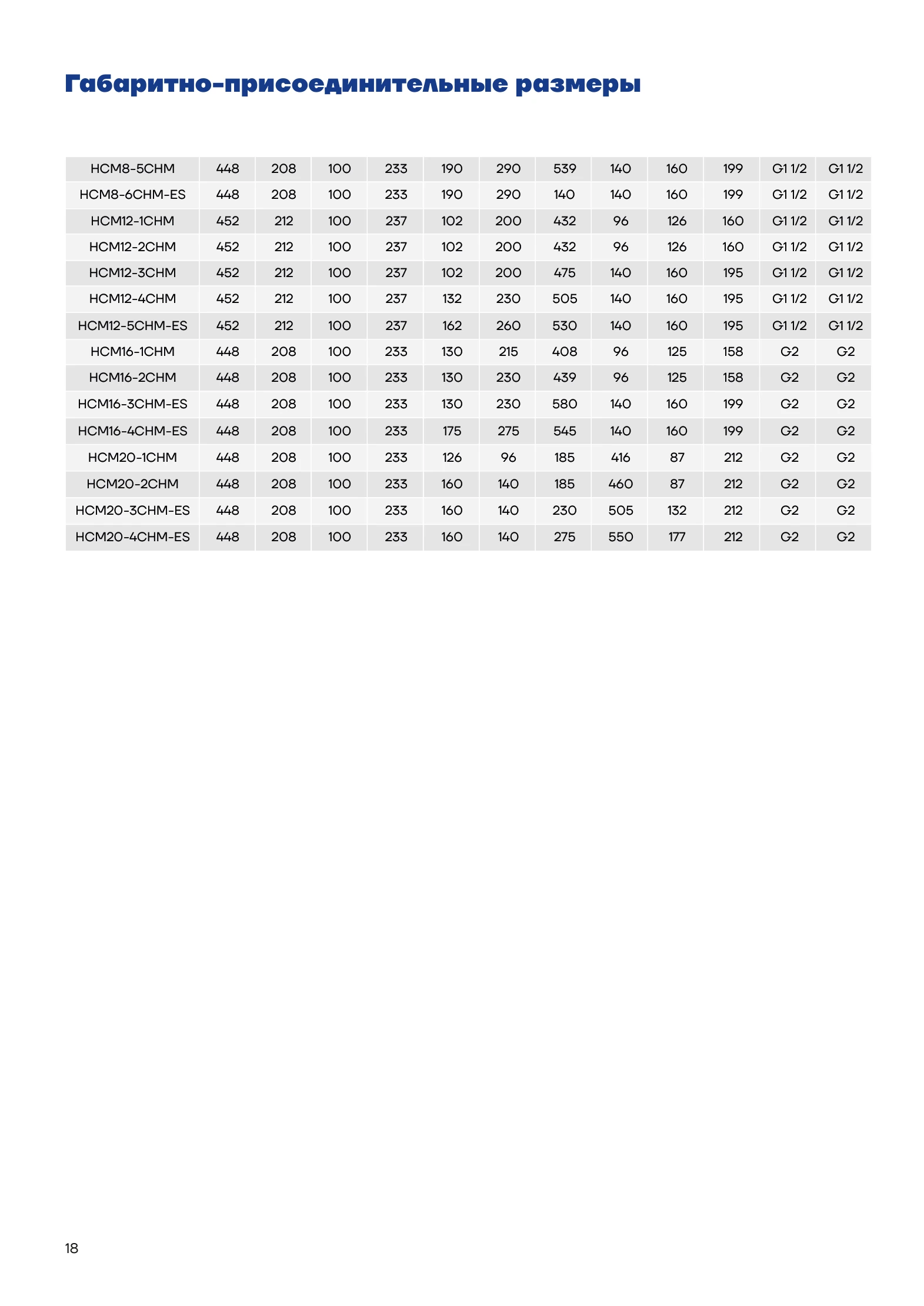

Монтаж и габариты
Проверьте место установки, присоединения и условия работы
Перед заказом нужно сверить высоту, длину, присоединительные размеры, доступ для обслуживания, требования к электропитанию и ограничения по жидкости.
Жидкость
Чистая, неагрессивная, взрывобезопасная жидкость без твёрдых и длинноволокнистых включений. При повышенной плотности или вязкости возможны снижение напора, снижение производительности и рост энергопотребления.
Температура
Стандартное исполнение: от -15 до +70 °C. Высокотемпературное исполнение: от -15 до +105 °C. Температура окружающей среды — не выше +40 °C.
Монтаж
Электрооборудование должно быть заземлено. Монтаж, подключение и ввод в эксплуатацию выполняются квалифицированным персоналом с соблюдением требований РЭ.
Аналоги и замена
Подберём HCM вместо старой станции повышения давления
Замена «по названию» небезопасна: у разных производителей отличаются рабочие кривые, автоматика, присоединения, габариты, допустимая температура, материалы и требования к монтажу.
Что нужно прислать для аналога
фото шильдика модель старой станции расход напор или давление напряжение питания фото места установки
Что проверим при замене
Сверим рабочую точку, запас по давлению, присоединения G1 / G1 1/4 / G1 1/2 / G2, габариты, тип контроллера, условия эксплуатации и совместимость жидкости с материалами насосной части.
Инженерный подбор
Как мы подбираем установку AIKON HCM
Цель подбора — не просто попасть в максимальную подачу серии, а выбрать устойчивую рабочую точку с нормальным запасом, корректным контроллером и подходящими присоединениями.
Собираем данные
Расход, требуемое давление, давление на входе, высота подъёма, режим водоразбора, жидкость и температура.
Проверяем график
Сверяем рабочую точку с характеристикой QH конкретной модели и количеством ступеней насоса CHM.
Выбираем исполнение
Определяем группу HCM, мощность двигателя, контроллер PD SS или PD ES, присоединения и исполнение по температуре.
Готовим КП
Передаём модель, цену, срок поставки, документы, габариты и рекомендации по монтажу.
Для быстрого расчёта пришлите: расход в м³/ч, требуемый напор или давление, жидкость, температуру, напряжение питания, фото текущей станции или схему системы.
Документация
Каталог и руководство по эксплуатации AIKON HCM
Документы нужны для проектирования, согласования, проверки рабочих характеристик, габаритов, условий эксплуатации и требований к монтажу.
Каталог HCM
Рабочие характеристики, модельный ряд, маркировка, конструкция, условия эксплуатации, электрические данные и габаритно-присоединительные размеры.
Скачать каталогПаспорт и краткое РЭ HCM
Общие сведения, техника безопасности, транспортировка и хранение, описание изделия, монтаж, ввод в эксплуатацию, обслуживание и гарантийные условия.
Скачать РЭFAQ
Частые вопросы по AIKON HCM
Ответы на вопросы, которые обычно возникают у проектировщиков, снабжения и службы эксплуатации перед подбором установки повышения давления.
Сколько стоит установка повышения давления AIKON HCM?
Цена зависит от модели, количества ступеней, мощности двигателя, контроллера PD SS или PD ES, исполнения по температуре и сроков поставки. Для расчёта нужна рабочая точка: расход, напор или требуемое давление.
Можно ли использовать HCM для горячей воды?
В стандартном исполнении температура рабочей жидкости указана от -15 до +70 °C. В высокотемпературном исполнении — до +105 °C. Конкретную модель и исполнение нужно подтверждать при подборе.
Какая жидкость допустима для HCM?
Установка предназначена для чистых, неагрессивных, взрывобезопасных жидкостей, близких к воде по физическим и химическим свойствам, без твёрдых и длинноволокнистых включений.
Чем отличаются PD SS и PD ES?
PD SS применяется в стандартной комплектации для установок до 2,2 кВт, PD ES — для мощностей от 3 кВт. Для всех моделей доступна комплектация PD ES по запросу. Окончательный выбор зависит от мощности, напряжения и требований объекта.
Можно ли подобрать HCM как аналог другой станции повышения давления?
Да, но нужно сверить не только подачу и напор. Важно проверить рабочую точку, давление на входе, присоединения, габариты, напряжение, автоматику, температуру и совместимость жидкости с материалами.
Что нужно для быстрого подбора?
Пришлите расход в м³/ч, требуемое давление или напор, жидкость, температуру, напряжение питания, режим работы, фото шильдика старой установки или схему системы.
